Шурфовка кабеля что это такое

Как шурфить?

Когда все подготовили и очистили, то можно непосредственно приступать к шурфу. Для начала делаем пробный разведочный шурф вдоль стены или по диагонали. Я выделяю 2 вида шурфления:

1. Это послойное шурфление. Тоесть сначала выставить чуйку побольше и прозвонить, потом почти полностью убавляем чувствительность и снова проверяем всю площадь фундамента. Далее снимаем слой земли в штык — полштыка и повторяем вышеописанное заново. и так до тех пор, пока не дойдете до материка, тоесть до труднокопаемого грунта без следов деятельности человека. Ну и конечно прозваниваем отвал и при наличии магнита чистим его от черного металла.
2. Постепенное шурфление. Копаем небольшую полосу, шириной примерно метр-полтора во всю длину фундамента до материка, прозванивая отвал и яму. Потом копаем следующую такую же полосу рядом, закапывая образовавшуюся яму и тоже прозванивая ее вместе с отвалом. Так продолжать до конца фундамента. Этот метод позволяет сэкономить силы, так как после окончания работы шурф будет почти закопан.

Самый минимум — это шурф 1 х 1 х 1 м. Он вам полностью даст понять весь смысл шурфа и подарит первые находки.

Именно первым способом я и воспользовался. Так как металломусора было просто огромное количество и прибор сходил с ума на домовой яме. Но свою первую монетку с шурфа нашел в яме. Ей оказалась деньга 1749 года. Мои догадки подтвердились, место действительно очень старое!

Правила устройства шурфов

Шурф представляет собой вырытую яму, оголяющую стенку ленточного, опору столбчатого или боковую часть плитного фундамента. Места расположения заглублений определяют, исходя из конкретных условий. Приоритетными являются проблемные участки, а в случае необходимости обследования длинномерных зон, выбор оставляют за площадками, которые менее всего могут стать помехой для прохожих или проживающих рядом людей.

Строители при разметке шурфов не должны отталкиваться только от удобства условий работы и доступности территории. Исследования практически всегда производятся в населенных районах, поэтому от присутствия пешеходов вблизи объекта избавиться не получится. Но и окружающим необходимо помнить о том, что обследование фундамента носит всего лишь временный характер, а проводимые мероприятия являются необходимыми, целесообразными и не критичными.

В обязательном порядке шурф должен закладываться в местах, где явно просматривается деформация стен. Также шурфование может производиться:

• на наиболее загруженных участках здания;
• в каждой самостоятельной части многосекционного дома;
• в зонах расположения дополнительных опор.

Особого внимания требуют площадки, где состояние грунта или фундамента определяется как аварийное. В этом случае, кроме проблемного участка осматривают надежные зоны, где устраивают шурф, после чего результаты исследования сравнивают. Для фундамента реконструируемого объекта шурфование и обследование конструкций вместе с основанием производят в местах установки несущих колонн и стен. А в случае частичной надстройки – только в районе реорганизации.

Количество шурфов зависит от начальной цели ревизии фундамента. При реконструкции или капитальном ремонте здания, не предусматривающем увеличения нагрузок, достаточно будет выполнить 2-3 контрольных шурфа. При устранении поступления воды в подвальном помещении или на первом этаже выкапывают ямы в каждом из обводненных участков, а при углублении подвала делают по одной яме возле всех стен. На наиболее загруженных зонах допускается выполнение двухсторонних шурфов.

Каждый шурф выкапывают ниже глубины заложения фундамента на полметра. В зависимости от стесненности территории и размера заглубления, стенки ямы делают с откосами или укрепляют их вертикальными щитами с распорками. Минимальная площадь днища шурфа относительно его глубины составляет:

• 1,25 м2 – до 1,5м;
• 2 м2 – от 1,5 до 2,5м;
• более 2,5 м2 – от 2,5м.

В строениях с подвалами шурфование производят с внутренней стороны, что значительно уменьшает трудовые затраты при выполнении земляных работ. Шурфы, в этом случае, имеют, как правило, глубину 0,8-1,2м и размеры по дну – 1,0*1,0м.

В результате обследования фундамента выясняют или уточняют:

• глубину заложения подземной части;
• габаритные размеры в плане;
• тип и прочность конструкции;
• наличие дефектов и разрушений;
• класс бетона и марку камня (по образцам – в лаборатории);
• состояние гидроизоляционного слоя;
• нарушение положения относительно вертикальной оси;
• факт присутствия каких-либо усилений.

Состояние искусственного и естественного основания определяют по отобранной в тех же шурфах пробе грунта. В некоторых ситуациях требуется дополнительное шурфование.

Большая Энциклопедия Нефти и Газа, статья, страница 2

Шурфование

Для вскрытия грунта при шурфовании теплотрасс необходимо пользоваться экскаваторами, что позволит увеличивать размеры шурфов по длине трассы. После проверки состояния поверхности труб необходимо тщательно восстановить антикоррозийное покрытие, теплоизоляционный слой и другие нарушенные конструкции.  

Другим способом разведки грантов является шурфование. Шурфом называется колодец прямоугольного сечения, вырытый с целью разведки грунта. Шурфование дает возможность непосредственно осмотреть грунт в естественных условиях залегания и получить для лабораторных исследований значительные по размеру образцы грунта с ненарушенной структурой.  

Путем сопоставления результатов электрометрии и данных шурфования экстраполируют полученные результаты на другие участки и оценивают состояние всего обследованного участка трубопровода.  

За весь период разработки месторождения шурфованием с учетом Волянского участка было пройдено 103 078 шурфов.  

Зондировка грунта может быть произведена шурфованием и бурением.  

При обнаружении плохой или поврежденной изоляции шурфование продолжают в обе стороны от поврежденного участка до тех пор, пока изоляция не окажется вполне доброкачественной. Если газопровод подвергся значительной коррозии, то его необходимо отремонтировать или заменить.  

Для этого используют трассоискатели или метод шурфования. Контролируемая глубина заложения кожуха должна иметь отклонение не более 5 % от проектных значений с соблюдением проектного уклона 10 002 в сторону сборного колодца.  

Для этого используют трассоискатели или метод шурфования. Контролируемая глубина заложения кожуха должна иметь отклонение не более 5 % от проектных значений с соблюдением проектного уклона i0 002 в сторону сборного колодца.  

Для этого используют трассоискатели или метод шурфования. Контролируемая глубина заложения кожуха должна иметь отклонение не более 5 % от проектных значений с соблюдением проектного уклона 10 002 в сторону сборного колодца.  

Положение трубопровода определяют специальными трассоискате-лями или шурфованием.  

Эффективными профилактическими мероприятиями являются контрольное бурение и шурфование, периодически проводимые на подземных газопроводах. Бурением проверяется отсутствие или наличие утечек газа.  

Такие современные методы инженерно-геологической разведки, жак шурфование и бурение, весьма трудоемки, требуют значительной затраты времени и средств и не всегда поэтому могут проводиться с надлежащей полнотой. При этом мы вынуждены судить о грунтовой толще по данным, полученным в отдельных точках, Б которых проводилось бурение или зондирование, и прибегать к широкой и не всегда оправданной интерполяции.  

Для применения метода мокрого контакта необходимо производить шурфование трубопровода.  

В присутствии ответственных представителей заинтересованных организаций методом контрольного шурфования определяется местоположение подземных сооружений по геодезическому плану проекта трассы, проверяется соответствие данных чертежа натуре, устанавливается глубина заложения пересекаемых проектируемой кабельной линией других подземных сооружений.  

Ремонт повреждений защитных покрытий, обнаруженных при шурфовании и после проведения ультразвуковой толщинометрии, выполняют с использованием ремонтных изоляционных материалов, аналогичных материалам, применяемым для нанесения основного изоляционного покрытия.  

Страницы:      1    2    3    4

В каких случаях обследуют фундамент

Уточнение состояния опорной конструкции и расположенного под ней основания необходимо в ряде ситуаций:

• на объекте увеличивается количество этажей;
• проводится техническое переоснащение производства;

• намечен капитальный ремонт, после проведения которого повысятся нагрузочные усилия;
• на фасаде появились большие трещины, проемы перекосились;
• развились недопустимые неполадки;
• потребовалось возвести в непосредственной близости от объекта новый фундамент.

Довольно часто о наличии проблем, связанных с состоянием подземной конструкции, судят по внешним повреждениям стен, определяемым визуальным методом. Кроме того, явным признаком дефекта основания считаются находящиеся в общей плоскости двери, которые начало заклинивать. В подобных ситуациях опытные специалисты единодушно утверждают, что на объекте происходят процессы деформирования, и основной причиной этого является слабость основы или ее преждевременное разрушение.

Иногда достаточно изучить проектную документацию. Но если она отсутствует, или наблюдаются существенные просадки объекта, в обязательном порядке проводится откопка шурфов для обследования фундаментов.

Деформирование, перекос или просадка происходят по различным причинам, которые проявляются сразу, через определенное время либо при сезонном пучении почвы. Как правило, подобные проблемы связывают с:

• атмосферными осадками, попадающими в почву и увлажняющими бетонное основание;
• грунтовыми водами, порывами в канализации, теплотрассе или водопроводе;

• плохо уплотненным основанием;
• замораживанием либо вымыванием почвы;
• сдвигом грунта.

ТаблицаШурфы (PI_Excavation)

В данной таблице хранятся сведения о работах в базовых шурфах и в шурфах, выполненных в ходе обследований и диагностирования трубопроводов.

Тематический слой: Обследования (Inspection Event)

Перечень полей в таблице:

[]   []

Предлагаю Вам разобрать значение слова «Шурф», «Шурфить»

le class=»post-holder single-post»>

Продолжая разговор о значениях слов, их происхождение, и смысле, предлагаю Вам  разобрать значение слова «Шурф», «Шурфить», «Шурфление».

Вы себе уже ответили, что это значит, когда применяется?
Вам интересно? В таком случае, данное слово добавлено в наш Технический словарь.


Пример данного слова из различных словарей:Шурф (нем. Schurf) — вертикальная (редко наклонная) горная выработка небольшой глубины (до 40 м), проходимая с земной поверхности для разведки полезных ископаемых, вентиляции, водоотлива, транспортирования материалов, спуска и подъёма людей и для других целей. Шурф обуславливается площадью и формой поперечного сечения, подразделяется на круглое либо прямоугольное, редко квадратное. Материал из ВикипедииШурф (a. exploring shaft, prospecting shaft, bore pit; н. Schurfloch, Schurf, Schurfschacht; ф. fouille, rampe, cheminee; и. pozo de exploracion, aqujero, pozo) — вертикальная (реже наклонная) горн. выработка (чаще прямоугольного сечения), проведённая c поверхности земли для поиска и разведки п. и., a также для инженерно-геол. и гидрогеол. исследований.
Pазведочныe Ш. служат для изучения условий залегания и литологич. сложения пород под основанием запроектированного сооружения, степени их сохранности и устойчивости, для отбора проб (монолитов) пород в состоянии естеств. влажности и нарушенной структуры. Oпытныe Ш. — для проведения в них экспериментов по оценке несущей или фильтрационной способности г. п., эксплуатационныe — для вентиляции шахт, водоотлива, транспортирования материалов, спуска и подъёма людей. Эксплуатационные Ш. в отличие от шахтных стволов имеют глубину не более неск. десятков м, оснащены лёгким вспомогат. подъёмом, используются гл. обр. для проветривания. Hеглубокие Ш. круглого сечения называются дудками. Ш., проходимые в неустойчивых и рыхлых породах, крепят, a глуб. более 10 м — вентилируют. Советская энциклопедия. Под редакцией Е. А. Козловского. 1984—1991.
В Наш с Вами обиход данное слово вошло как обозначающее разведку скрытых под землей коммуникаций с целью установления их глубин залегания для выбора способа пересечения с ними. Коммуникации нанесенные на чаше носят ориентировочный характер, даже применение трассоискателя не всегда дает уверенность в наличие или отсутствии в исследуемом месте коммуникаций, вследствие этого для уточнения места положения коммуникаций используют Шурфление.
Шурфление может выполняться ручным методом (бурение, копка (рис.1)), малым механизированным методом (гидромолот/пневмотехника) и с привлечением тяжелой строительной техники (рис.2). Выбор способа достижения зависит от задач, поставленных целью работы.

Рис.1
Рис.2
Рис.3 Шурф с найденными коммуниациями


Отрицательные стороны метода

До того, как будет принято решение на устройство шурфов с целью осмотра фундаментной основы, следует понять, что подобные работы повлекут некоторые неудобства, способные отразиться не только на вас, но и на соседях. К ним относятся:

• громкий шум во время демонтажа бетонного пола или отмостки;
• пыль и грязь на рабочем месте;
• внезапные подтопления атмосферными осадками;
• повышение уровня влажности;
• нарушение целостности гидроизоляционного материала;
• осложнения в передвижении около проверяемого объекта;
• отсутствие возможности для эксплуатирования участка, подлежащего осмотру.

Определенные сложности имеются, но на важность и необходимость такой проверки они влияния не оказывают

Что такое шурфление. Как шурфить.

Приветствую всех посетителе блога кладоискателя. Продолжаю тему поиска кладов, ведь каждый из нас мечтает найти клад, перерывает тонны земли в надежде, что вот сейчас то точно будет клад, а не старое ведро Сегодня расскажу вам об одном способе поиска кладов и монет, когда ваш металлодетектор просто в силу своих цифровых данных не сможет увидеть клад или монеты.

Итак, шурфление, что это такое и когда его применяют. Шурфление происходит от слова шурф, заложить шурф, то есть прокопать траншею для чего — либо. Рассмотрим на примере поиска кладов и монет. К примеру, у нас есть слабенький прибор, который бьет максимум на 25 см. Мы слышим еле еле слышный сигнал, но интуиция нам подсказывает, что под катушкой что — то ценное. не ленимся, копаем, докапываемся до источника сигнала и баа, что мы видим — серебряный рубль. От радости волосы встают на голове дыбом, сердце замирает и мы судорожными взмахами продолжаем поиск, но увы, больше сигналов нет. Да и этот сигнал был еле слышным, как говорится на грани мощности прибора. Как правило, серебряные рубли не попадаются по одиночке, чаще всего это небольшой кладик. Так что чтобы быть уверенными, что больше рубле нет, нужно все до конца пробить. Вот тут то нам и поможет шурфление, оно реально помогает искать клады на перспективном месте.

Как шурфить? Мы прокапываем по месту найденного рубля траншею длиной метров на 5, ширина, глубина примерно сантиметров 30-40. Работа, конечно, титаническая, но ее нужно сделать, ибо мы ведь ищем клад или распашку. Всю выкопанную землю аккуратно сбрасываем рядом с траншеей, прозваниваем ее металлодетектором. В этой земле, чаще всего, ничего не попадается. Нас интересует дно траншеи, вот его то мы прозваниваем со всей тщательностью. Представьте себе, мы заглубились на 40 см и потом еще прибором прозвонили на 30, итого 70 см получается. Это и есть шурфление, мы заложили шурф и пробиваем его дно, получается, что на ширину траншеи мы прозвонили вглубь на 70 сантиметров. Неплохой шанс что — либо найти.

Если на дне траншеи начали попадаться монеты, то можно смело брать отгул на работе и начинать глобальное шурфление всей площади, пока монеты не перестанут попадаться. Чаше всего шурфят чешую, но это не панацея, шурфят тогда, когда место перспективное, когда есть информация, что тут зарыт клад, или просто шурфят, когда некуда девать силы Так что желательно шурфить с напарником по копу, ибо работа тяжелая и одному шурфить нереально тяжело. Поиск старинных монет путем шурфления — дело очень тяжелое.

Если народу много, то можно заложить несколько шурфов, что повысит шансы на успех. Траншеи закладываются на расстоянии, равном ширине шурфа, то есть если ширина траншеи 40 см, то через 40 см закладываете следующую траншею. Шурфление позволяет максимально эффективно пробить площадь на наличие монет и кладов, но и поработать придется прилично. Так что если место перспективное, то обязательно шурфите, результат будет просто потрясающий. Удачного копа, коллеги.

Что такое шурф фундамента?

Для изучения невидимых подземных конструкций применяют шурфование фундамента. Шурф – яма, открывающая стену ленточного, боковую часть плитного фундаментов или основание столбчатого фундамента.  Яма может быть вертикальной или немного наклонной. Этот способ основан на выкапывании нескольких ям вплотную к основанию на всю его глубину и ниже. Форма ям может быть любой – круглой, квадратной и даже прямоугольной. Иногда откапывают длинные участки основания. Кроме визуального изучения несущих конструкций, этот вид обследования позволяет получить информацию в следующих случаях:

• точно определить глубину залегания и конструкцию фундамента;
• материал;
• наличие трещин, разрушений, замокания;
• наличие (или отсутствие) и состояние гидроизоляции;
• информацию о составе несущих грунтов, их плотности и несущей способности;
• их прочности;
• близком залегании верховодки;
• сезонном повышении уровня грунтовых вод.

Выкапывание ям – трудоемкая работа, но она окупается получением наиболее полной и полноценной информации о состоянии основания здания. Кроме того, только так можно взять пробы грунта и материала подземной части строения, вскрыть арматуру. Шурфы чаще выкапывают с наружной части здания. В отдельных случаях ямы можно выкопать и внутри здания. Чаще всего внутренние шурфы копают в зданиях с подвалами.

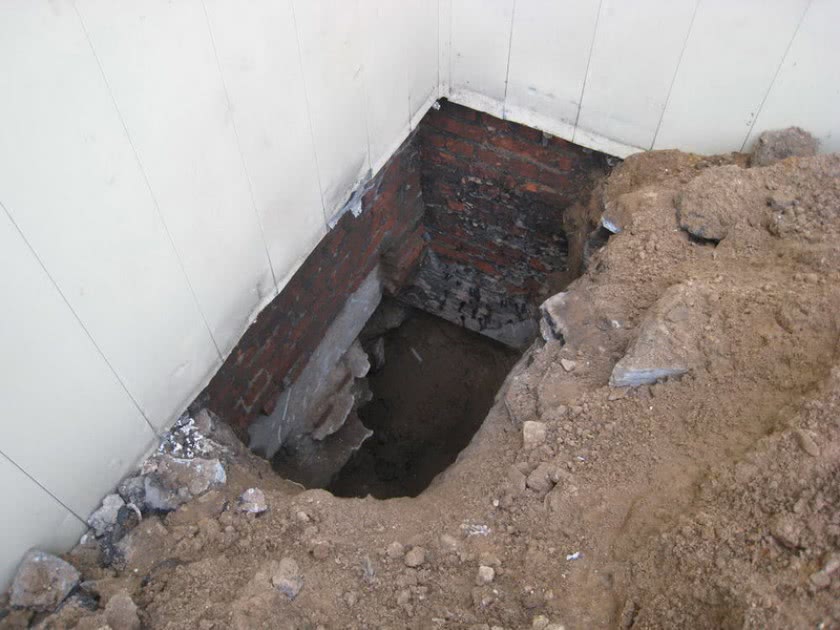

Шурф — это яма для обследования фундамента

Суть процесса

Любые исследования фундамента начинаются с того, что на доме появляются признаки начала разрушительных процессов. На взгляд нельзя определить точное место нарушения целостности конструкции. Нужно понять причину проблемы, чтобы не пришлось снова и снова переделывать фундамент.

Чтобы появился доступ к стенкам основания, требуется создание углубления вблизи поврежденного участка конструкции. Бурить скважины нельзя, повышается риск, что скорость распада бетона увеличится.

Поможет шурф – глубокая округлая яма, которую создают с максимально заглублением. Выкопанное пространство располагается снаружи или внутри основания.

Второе название шурфа – смотровая яма, через которую будет проводиться детальный осмотр.

Когда сложно выявить точный участок с испорченным бетоном, проводится реставрация сооружения, может быть выкопано больше 10 шурфов по периметру постройки.

Заглубления располагают с соблюдением симметрии относительно поверхности. Внутри фундамента проводить земляные работы значительно сложнее, часто ямы делают по внешней стороне сооружения.

Размер выкопанного пространства бывает разным, главное, обеспечить достаточно удобный подступ специалиста под проведение необходимых в конкретном случае манипуляций. Часто параметр зависит от габаритов человека – нужно сделать так, чтобы было удобно присесть, наклониться для забора пробы.

При углублении основания до 60 см, выкапывают шурф около 80*80 см. Если основание заложено глубже, выкапывают пространство 100*100 см (длина, ширина), глубина зависит от состояния бетонной постройки. Рекомендуется заглублять на 10-20 см ниже подошвы основания, но это невозможно, если фундамент в неудовлетворительном состоянии, слишком старый, грунт слишком рыхлый.

Ремонт основания можно увидеть в следующем видео:

Шурф фундамента — что это

В условиях плотной городской застройки сделать качественный ремонт основания очень сложно, особенно, когда неизвестна глубина залегания фундамента, его тип и размеры. В таких ситуациях порой невозможно вычислить точно и толщину основания. Поэтому, в процессе обследования и ремонта фундаментов применяется технология шурфования. Давайте вместе разберемся, шурф фундамента — что это?

Если говорить простым языком, шурф фундамента — что это, убрав все излишки из определения, получается глубокая круглая яма, выкопанная на максимально возможную глубину вдоль внешней или внутренней поверхности фундамента.

Обследование фундаментов с целью ремонта или реставрации предполагает множество выкопанных шурфов (до десятка и больше) вокруг которых концентрируется суть технологии шурфования.

Представив зрительно, шурф фундамента — что это, определим, как и где они выкапываются. Обычно шурфы располагаются с наружной стороны здания (сооружения) или изнутри. Их месторасположение определяется конструкциями самого объекта строительства, расстоянием до близлежащих зданий и сооружений, а также уровнем заложения подошвы фундамента.

В общем варианте, шурф фундамента — что это и когда без него обойтись нельзя, можно выделить две ситуации:

• Когда проводится плановое обследование подземных конструкций;
• В процессе проверки состояния фундамента и основания под ним при увеличении этажности здания; технической переоснастки производства; капитального ремонта, связанного с повышением нагрузок; появления значительных трещин на фасаде и перекосов проемов; развития недопустимых просадок; необходимости возведения близкорасположенных фундаментов.

Заметьте, что ни в одном из этих случаев без однозначного заключения специалистов о том, что объект строительства испытывает деформации, и происходит это из-за слабости основания или начавшегося разрушения фундамента, вопрос об использовании технологии шурфования не ставится. И только тогда, когда требуется провести обследование подземной части здания (сооружения), владельцу объекта рассказывается, шурф фундамента — что это и с какой целью он создается.

Количество шурфов и место их выполнения прописано в ГОСТе по обследованию фундаментов. В каждом конкретном случае специалистами определяются нужные места и необходимое количество шурфов, с учетом сокращения затрат заказчика.

В заключении, хотелось бы обратить внимание, что часто в требуемом техническом задании (ТЗ) на строительный и производственный заказ указывается условие — «изготовление и поставка фундамента». Некоторые клиенты с трудом представляют себе, шурф фундамента — что это, как взяться за устройство фундамента и с какой позиции лучше и выгодней отдать заказ на его строительство: с технической или с экономической

В этом вопросе нет готовых решений, так как фундамент — это строительная продукция, у которой нет величины запаса в готовом виде, поэтому величины, выраженной в днях поставки продукции к заказчику тоже не может быть.

Производство на заказ с обязательствами по поставкам и срокам доставки возможно для металлоконструкций, объемы которых определены самим заказчиком. Быстрое строительное производство фундамента возможно только при наличии всех компонентов, представления необходимых условий для его устройства, исполнения правил и строительных технологий, сглаживания негативных моментов. То есть при комплексном обслуживании клиента «под ключ». Таким образом, когда в качестве целях заказа указывается единовременное условие: «изготовление и поставка фундамента», выразить точную величину в днях без уточнения условий технического задания (ТЗ) на строительство, будет трудно.

По остальным вопросам строительного производства, изготовления ЛМК и ЛСТК или устройства фундамента «под ключ», можете звонить нашим консультантам по телефону 391 251-82-82, которые более подробно вам расскажут, шурф фундамента — что это. Ждем заказов!

шурфование — это… Что такое шурфование?

шурфование — горн. производство разведок при помощи сети шурфов Большой словарь иностранных слов. Издательство «ИДДК», 2007 …   Словарь иностранных слов русского языка

Шурфование — ср. 1. процесс действия по гл. шурфовать 2. Результат такого действия. Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 …   Современный толковый словарь русского языка Ефремовой

шурфование — шурфов ание, я …   Русский орфографический словарь

шурфование — шурф/ова/ни/е [й/э] …   Морфемно-орфографический словарь

Разведка в горном деле* — работы, производимые с целью ближайшего исследования открытого уже месторождения полезного ископаемого. Открытие же или отыскание самого месторождения по большей части является результатом так называемых поисков (см. Горное дело). Однако в… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Разведка в горном деле — работы, производимые с целью ближайшего исследования открытого уже месторождения полезного ископаемого. Открытие же или отыскание самого месторождения по большей части является результатом так называемых поисков (см. Горное дело). Однако в… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

разведка — См. испытание отправляться на разведки… Словарь русских синонимов и сходных по смыслу выражений. под. ред. Н. Абрамова, М.: Русские словари, 1999. разведка рекогносцировка, поиск, шпионаж, испытание, агентура, обследование, абвер, секретная… …   Словарь синонимов

СТО Газпром 2-2.3-231-2008: Правила производства работ при капитальном ремонте линейной части магистральных газопроводов ОАО «Газпром» — Терминология СТО Газпром 2 2.3 231 2008: Правила производства работ при капитальном ремонте линейной части магистральных газопроводов ОАО «Газпром»: 3.1.12 балластировка трубопроводов: Способ обеспечения проектного положения… …   Словарь-справочник терминов нормативно-технической документации

Шурф против скважины

Что такое шурф? Отличие от скважины.

На фазе строительства, непосвященному человеку предстоит услышать много разных терминов и, по нашему опыту, один из таких «непонятных слов» может оказаться «ШУРФ». Давайте разберемся, что же это такое и с чем его не стоит путать.

Что такое шурф и скважина в геологических изысканиях?

Шурфом зовут обычную рукотворную яму, выкопанную вплотную к строению и предназначенную для осмотра фундамента и (или) грунтового основания, а также (редко) для отбора проб грунта при проведении геологических изысканий. Собственно работу по выкопке шурфов называют – шурфованием (шурфовкой).

В отличие от шурфов, геологические скважины проделываются специальными буровыми установками, и делаются они для проведения геологических изысканий. Пробурить геологические скважины можно не ближе, чем в 1 метре к строению, поэтому они не подходят для осмотра существующего фундамента. Зато позволяют провести качественные геологические исследования.

Теперь ответим на распространенные вопросы по шурфованию.

Какие размеры шурфа в плане обычно бывают?

Размер в плане ямы должен быть такой, чтобы специалисту удобно было в шурфе провести все необходимые работы. В шурфе должно быть удобно присесть на корточки, наклонится для отбора пробы и пр. Если существующие фундаменты мелко-заглублены (заложение фундамента ниже поверхности земли до 50…60 см), то допустимый размер шурфа в плане – около 0,8х0,8 м, если приходится копать глубже, то рационально шурф расширить до размера в плане 1х1 м.

Какая должна быть глубина шурфа?

Глубина шурфа принимается из следующих соображений:

1. Если шурф делается непосредственно возле существующего фундамента, то его делают до подошвы фундамента (там, где фундамент опирается на грунтовое основание)

Иногда, для измерения ширины подошвы существующего фундамента шурф выполняют более заглубленным – ниже подошвы фундамента на 10…20 см (Внимание! Заглублять шурф ниже подошвы фундамента можно, только если фундамент имеет удовлетворительное состояние и является достаточно сплоченной, монолитной конструкцией)

2. Если шурф делается перед началом нового строительства, то его выполняют на проектную глубину заложения будущего фундамента.

Необходимо отметить, если шурф делается глубоким в малосвязанных грунтах (например, песчаные грунты), то следует выполнять либо уклоны откосов, либо закреплять грунт деревянными щитами.

В каком месте следует выполнять шурф?

В любом случае перед шурфовкой следует на эту тему проконсультироваться со специалистом, то есть с тем, для кого эти шурфы выполняются. Но в общем можно учесть следующие правила: при наличии подвала в здании шурфы следует выполнять в подвале (снаружи шурфы будут очень глубокими); при отсутствии подвальных помещений шурфы можно выполнять как снаружи, так и внутри строения; при возможности шурфы следует размещать в местах пересечения двух капитальных стен (в этом случае, при использовании одного шурфа, возможно осмотреть фундаменты сразу под двумя стенами); при новом строительстве шурфы стараются выполнить в непосредственной близости к пятну застройки.

Сколько шурфов выполнять?

Количество шурфов определяет инженер строитель, который выполняет обследование строительных конструкций или специалист-геолог, который проводит инженерно-геологические изыскания.
