Печь шведка своими руками

Оглавление

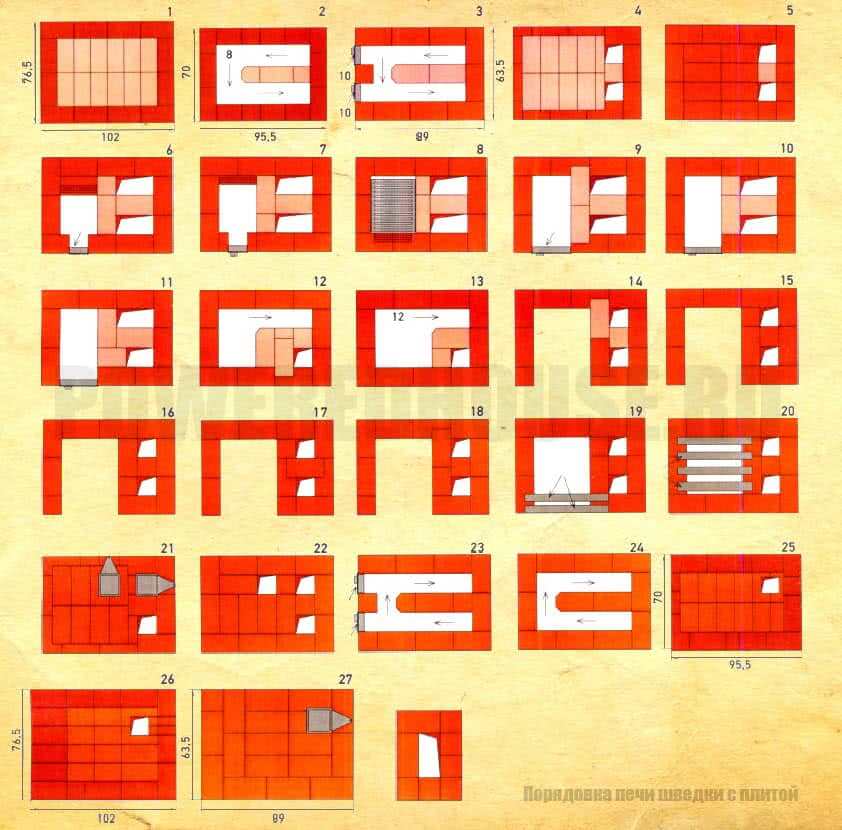

Порядовка печи шведки маленькой

Рассмотрим порядовку шведки-малютки с варочной плитой и выделим основные моменты:

Первые и последние два ряда шведки можно выложить с небольшими выступами. Это делает внешний вид более интересным.
1 ряд основной конструкции печи выкладывается сплошняком.
На 2 ряду шведки начинаются нижние дымоходы.
На 4 и 5 рядах нижние ряды перекрываются сплошными рядами кирпича.
В 6 и 7 рядах печи формируется поддувало. Начиная с 7 ряда, часть кладки в зоне топки ведется шамотным кирпичом.
На 8 ряду устанавливается колосниковая решетка.
На 13 ряду устанавливается чугунная плита. Для монтажа плиты в кирпичах, на которых она лежит, выпиливают четверти. Между краем плиты и кирпичом оставляют температурные зазоры.
Выше плиты начинается варочная камера высотой 42 см. Такого размера вполне достаточно для того, чтобы было удобно ставить и снимать с плиты кастрюли и ведра.
На 21 ряду устанавливается задвижка для проветривания варочной камеры. На этом же ряду предусмотрена и задвижка летнего хода. Выше перекрытия варочной камеры расположены горизонтальные дымоходы, способствующие прогреву верхней части печи.
На 27 ряду устанавливается основная задвижка печи шведки.
Далее остается только сделать дымовую трубу с учетом всех требований пожарной безопасности.

Подведем итог. Основное преимущество маленькой печи шведки с плитой заключается в наличии продуманной и хорошо развитой конвективной зоны. Ее дымовые обороты располагаются не только в основании печи и сбоку, но и над варочной камерой. Поэтому КПД и теплоотдача у нее высокие. Отдельно стоит отметить, что в зависимости от конструкции топливника, топить печи можно дровами, торфом и углем. Но рассмотренная в обзоре модель шведки-малютки для использования угля и торфа не приспособлена. Также не рекомендуется переводить печь на газовое топливо — даже при небольших неисправностях оборудования газ может накопиться в дымоходах и колпаках, и при очередной топке взорваться.

Напоследок о сушке и растопке

Заключительный этап строительства – просушивание тела печи, предварительное протапливание

В этом плане «шведка» требует осторожного подхода:

Сразу разжигать дрова в топливнике нельзя.
Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.

Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.

Устройство и особенности печи шведки

Нижняя ниша греется сначала, вторая после. Верхняя ниша довольно просторная. Прогрев происходит, как первым, так и вторым, так и заключительным жаром. Шведка обогревает сперва нижнюю часть, так как дымовые газы из топки идут вниз. Вместо дымохода для этой печи делается переток, который размещается снизу под духовкой. Для сохранения тепла, после перегорания дров, нужно закрывать задвижку. Вертикальные каналы считаются классическим вариантом. Горизонтальные каналы греют лучше, но требуют более частой чистки.

Отопительно — варочная печь шведка № 2. Предназначена для сельского дома. Имеет функции отопления и готовки на плите и духовке. Самая распространённая конструкция в северной широте.

Подготовительные работы перед сборкой печи

Важной частью подготовительного этапа является выбор места печи в общей планировке дома. Так как главной задачей печки является обогрев, оптимальным расположением считается центр помещения

Но обычно, из практических соображений, местоположение смещают ближе к входной двери. Как правило, печь складывают одновременно с возведением стен и крыши. Для этого фундамент готовят заранее, ведь печь весит около 3 тонн. Такую нагрузку на 1 м2 выдержит только добротно залитый, устоявшийся фундамент.

Оптимальное местоположение печи в жилом доме находится в месте пересечения межкомнатных перегородок около входных дверей

Если печь возводится в доме, который уже построен, необходимо учесть вывод дымохода над кровлей

При установке трубы важно не нарушать жёсткость кровельного каркаса и не попасть на стропило, так как это значительно усложнит задачу строительства дымохода

Благоприятным временем для проведения подготовительных работ считается летне-осенний период. Фундаменту лучше всего дать время для просушки не менее 1 месяца, но в идеале — полгода, залив его заблаговременно с осени.

Отверстия в чердачных или межэтажных перекрытиях делаются непосредственно перед кладкой печи.

Кровельное покрытие разбирается в последнюю очередь, когда кладка дымоходного стояка завершена.

Заливка фундамента

Остановимся подробнее на изготовлении фундамента под шведскую печь, так как это очень важный момент для её дальнейшей эксплуатации.

Глубина фундамента определяется в зависимости от региона. Отправной точкой является глубина промерзания грунта зимой. Если сделать фундамент выше этого слоя, возможны смещения в горизонтальной плоскости. Поэтому в среднем выбирается глубина от 0,8 до 1,0 м.
Линейные размеры считаются по размерам самой печи. Фундамент закладывают на 10–15 см шире и длиннее габаритов печи. Это общепринятый норматив при строительстве грунтовых опор.
Между грунтом и бетоном насыпается песчаная подушка высотой 15–20 см. С её помощью выравнивается основание будущего фундамента и равномерно распределяется давление на почву. Кроме того, песок отлично пропускает сквозь себя воду. В дальнейшем он будет отводить влагу из фундамента при попадании грунтовых вод.
После песка допускается использование крупной фракции щебня, битого кирпича, шифера, черепицы и других строительных отходов. Их связывают цементным раствором. Если есть возможность, используют природный камень, отличающийся высокой прочностью.
Арматура помещается ближе к верхним слоям. Её предназначение — укрепить бетонный массив и равномерно распределять температурные изменения по всей площади. Поэтому металлическую сетку укладывают в горизонтальной плоскости в 10–15 см от поверхности бетонной стяжки.
Сразу после заливки верхняя плоскость выравнивается правилом (или широким шпателем). А после схватывания и высыхания на неё настилают несколько слоёв рубероида, который будет исполнять роль гидроизоляции. Некоторые мастера предпочитают рубероиду толь. Другие — синтетические материалы с металлической фольгой на одной из сторон. В любом случае гидроизоляция необходима, и забывать об этом не стоит.
Отверстие в полу прорезается из такого расчёта, чтобы было удобно делать печную кладку. А после завершения работы — нарастить половое покрытие непосредственно к корпусу печи и установить плинтуса. Для этого добавляют как минимум две дополнительные лаги, на которые опираются края полов. Обычно их делают из строительного бруса (50х75 мм и выше) и крепят к неразрезанным половицам саморезами. Лаги располагают вдоль стен печи после того, как закончены работы над фундаментом.

Практика показала, что особенностью шведской печки, так же как и голландки, является мощный поток тепловой энергии вниз. Поэтому перед тем как начинать кладку, под основание печи прокладывают несколько слоёв теплоизоляционного материала. Обычно это базальтовый картон — недорогой и прочный теплоизолятор толщиной от 5 мм. Более дорогой, но также практикуемый способ — укладка первого ряда основания печи шамотным кирпичом. Низкая теплопроводность кирпича препятствует нагреванию фундамента.

Базальтовый картон является недорогим и надёжным теплоизоляционным материалом для устройства печей

Как построить печь с камином?

Печь-шведку с камином можно строить двумя способами. Чтобы реализовать первый вариант объединения основы с камином, надо пристроить камин к конструкции печи с тылу. В этом случае используются раздельные дымоходы с дымниками. Данный вариант строительства печки является выгодным, т. к. позволяет сэкономить на материалах за счет уменьшения их количества. Камин и печь можно топить как угодно, что очень удобно.

Второй способ основан на применении одного дымника для камина и основного сооружения. В этом случае материалов экономится больше, но появляются ограничения, связанные с использованием печи-камина

Камин и печь можно топить только раздельно, очень важно придерживаться этого правила, иначе — угар

Печка с камином состоит из:

дымохода;
штырей решетки камина и самой решетки;
каминного зуба;
вьюшки камина и печи;
металлического крепежа;
прочистной дверцы;
внутреннего напуска.

Для печки с общим дымником нужно такое количество материалов:

690 шт. красного кирпича М200;
духовка размерами 450×360×300 мм;
поддувальная и топочная дверки размерами 140×140 и 210×450 мм соответственно;
4 дверки чистки размерами 70×140 мм;
глиняный раствор средней густоты;
варочная плита из чугуна размерами 410×710 мм;
3 задвижки с отверстием размерами 120×360×300 мм;
колосниковая решетка размерами 175×225 мм.

Создается такая шведка легко. Стержни, выполняющие функцию держателей решетки камина, необходимо вводить в конструкцию во втором ряду. К созданию напуска каминного зуба переходят в пятом ряду. После завершения девятого ряда не переходят к другим этапам, пока не высохнет раствор. Позже с помощью болгарки производят сглаживание каминного зуба. Далее формируются остальные напуски, и поскольку болгаркой воспользоваться не получится, их необходимо стесать. Это действие не является обязательным, но позволяет добиться лучшего КПД.

Принцип работы и конструкция шведской печи

Компактные размеры печи (1020х885х2030мм) позволяют поместить ее в небольшом загородном доме, на даче. Но несмотря на небольшой размер, таких габаритов печи-шведки хватает для эффективного прогрева помещения площадью в 30-35 квадратных метров.

В зависимости от типа и вида шведки, будут различаться и конструкции. Так, например, для обустройства шведки с лежаком, необходимо обустроить горизонтальные каналы с режимом зима/лето. Благодаря специальной задвижке, которая устанавливается в прямом вертикальном канале, есть возможность перекрытия последнего.

В зимнее время такая задвижка закрывается, и тепло движется по большому кругу, прогревая всю печь вместе с лежаком. А летом заслонка открывает теплому воздуху прямой выход в вертикальную трубу, через которую газы выходят наружу. Это дает возможность использовать только варочную поверхность и духовку, не прогревая помещение.

Печь-шведка

За основу шведской печи была взята схема «голландки». Эта модель уже пользовалась большой популярностью, но не позволяла эффективно прогревать помещение, да и расход топлива был слишком большим.

Учитывая сурой климат Скандинавии, разработчики усовершенствовали модель «голландки» и добавили варочную поверхность с духовкой. Таким образом, были добавлены элементы не только для приготовления пищи, но и для нагрева воды, сушки белья.

Какой бы ни была конструкция печи — с лежаком, с духовкой или только плитой — принцип ее действия будет одинаковым: канальным, как и у «голландки».

Шведка: схема

Металлическая духовка находится сбоку от топки и предназначена для прямой передачи тепла в помещение. Но приготовление еды и выпечки не является основной функцией духовки.

После разжигания дров она прогревается буквально за 5 минут. На рисунке видно, за счет чего происходит такой быстрый разогрев печи.

Конструкция шведки

Прежде чем опуститься вниз, продукты сгорания нагревают духовку в верхней и боковой части. С другой стороны, печка прогревается топкой. Плита прогревается от топки, нагревая и само помещение.

Верхняя часть изначально была разработана с целью сушки белья, она нагревается от плиты и от каналов, идущих сзади. Каналы, обогнув всю печь, уходят в вертикальные каналы и передают тепло вещам, которые вывешиваются для просушки.

Принцип работы шведской печи

Конструкция шведской печи является следствием совершенствования инженерной мысли. В отличие от русской и голландской печей она обладает более сложным устройством с высоким КПД. У нее значительно большая тепловая мощность и теплоотдача.

Если взять одинаковое количество материала и сложить «голландку», то мы получим мощность в 2500 ккал/час, в то время как шведка выдаст все 3500 ккал/час. При этом достаточно будет заложить всего 2 порции дров в сутки, чтобы в доме поддерживалось тепло.

Шведка в современном интерьере

Если в Скандинавии шведки традиционно устанавливали между кухней и спальней, чтобы холодной зимней ночью она согревала помещение, то сегодня в стильных и современных домах все чаще можно встретить каменную конструкцию, которая стоит между гостиной и кухней.

При этом она выполняет двойную функцию: служит для приготовления пищи и является главным декоративным украшением гостиной. С одной стороны она может быть оборудована духовкой, а с другой — открытым камином, декорированным ажурной кованой заслонкой.

Шведка с камином

Высокая экономичность и КПД печи обусловлена сложной системой дымоотвода, что позволяет рационально использовать тепло, получаемое при горении дров. Одним из неоспоримых преимуществ конструкции является возможность создавать зимний и летний варианты работы печи.

Дело в том, что для каждого типа здесь предусмотрен свой путь прохождения дыма. Это обеспечивает летом возможность приготовления пищи без обогрева помещения.

Многим дачникам знакома ситуация, когда с началом отопительного сезона при растопке печи происходит задымление помещения. Здесь же предусмотрена отдельная система отвода дыма, которая позволяет эффективно использовать печь с разным функционалом и зимой, и летом.

Печь для отопления двухэтажного дома

Если канальную часть «шведки» нарастить по высоте, можно организовать обогрев комнат второго этажа, что и реализовано в данном проекте. Топочная часть с духовкой и плитой остается неизменной. Габариты печки возле основания – 89 х 89 см, отопительного щитка на 2 этаже – 89 х 38 см.

Общая теплоотдача печи приблизительно равна 4 кВт. Распределение по этажам выглядит так: внизу обогревается площадь до 25 квадратов, вверху – 15 м². Летний режим отсутствует, зато есть возможность поэтажного отопления – задвижками перекрываются каналы нижней либо верхней части.

Материалы для постройки:

кирпич глиняный красный (полнотелый) – 950 шт.;
кирпич шамотный ША-8 – 18 шт.;
колосники 200 х 300 мм;
плита на 2 конфорки 71 х 41 см;
задвижка 130 х 130 мм – 3 шт.;
дверцы: топочная – 21 х 25 см, остальные – 14 х 14 см (7 шт.);
равнополочный уголок 40 х 5 мм – 2 м;
полоса 50 х 5 мм – 5 м;
лист металла 50 х 80 см.

Учитывая высоту и приличный вес сооружения, рекомендуется уделить особое внимание прочности фундамента и выравниванию каждого ряда в процессе кладки, чтоб в результате не получилась Пизанская башня. Просто соблюдайте технологию строительства и относитесь к работе ответственно

Две заслонки, установленные в нижней секции, переключают нагрев между этажами либо открывают все 3 канала для одновременного отопления.

Возведение «шведки» начинаем с первого этажа, ориентируясь по схемам и чертежам печи в разрезе:

Выкладываем сплошной нулевой ярус, на первом начинаем выстраивать зольный отсек печки. На втором горизонте ставим дверцу камеры, третий строим по схеме, после четвертого крепим 2 ревизионные дверки.
Ряд №5 – закладываем дно топливника из огнеупора, монтируем колосники. На 6 ярусе устанавливаем топочную дверцу, формируем стенки дровяной камеры и дымооборотов. Седьмой и восьмой горизонты – продолжение кладки согласно порядовкам, девятый и десятый ряды накрывают загрузочный проем. На 10 ряду делаем проем, соединяющий топку с левым каналом.
После возведения 11 яруса ставим плиту и передний торцевой уголок. Горизонты 12—17 формируют нишу для приготовления пищи. На 16 ряду монтируется вентиляционная дверка, семнадцатый перекрывается металлической пластиной и полосками. Дальше выкладываем два яруса перекрытия – №18, 19.
Горизонт №20 начинает формировать сушильную нишу, сбоку ставится прочистная дверца. Ряды 21—24 делаем по схемам, потом укладываем полосы перекрытия верхней камеры. Ярусом №25 накрываем сушилку, справа крепим дверку – ревизию.
Рядами 26—30 продолжаем кладку, устанавливаем 2 дымовые заслонки. 27-й горизонт уменьшает размер печки, формируя уступ. Вторая «ступенька» появляется на 31 ярусе, дальше гоним два дымооборота без изменений до 35 ряда включительно. Горизонты 36—38 снова расширяют печь, формируется противопожарная разделка (проход сквозь потолок 1 этажа).

После кладки нижней части двухэтажной «шведки» переходим к строительству верхней канальной секции:

Первый ярус сужает печь после разделки, на втором закрепляем очередную ревизионную дверку.
Дальше продолжаем гнать 3 канала в высоту по однотипным схемам. Дойдя до 27 горизонта, встраиваем главную задвижку.
Ряд №28 перекрывает 2 вертикальные шахты, оставшиеся ярусы 29—32 формируют переход на печную трубу.

Более наглядно порядок возведения печки демонстрируется на видео:

Основные параметры, чертежи, схемы и порядовки

Мы уже неоднократно акцентировали внимание на том, что отличная производительность и высокие эксплуатационные показатели шведских дровяных теплогенераторов во многом обусловлены точными расчётами их конструктивных параметров. Пришло время поделиться с вами размерами канонической шведки:

плита — 710х410 мм;
топочная камера: высота 280–330 мм, ширина 300–350 мм, глубина 400–500 мм;
духовка: высота 280–300 мм, ширина 330–380 мм, глубина 400–500 мм;
расстояние от передней поверхности духовки до края колосников составляет 190–250 мм (от ¾ до 1 кирпича).

Поскольку духовка находится в высокотемпературной зоне, к толщине её стенок предъявляются повышенные требования. Здесь не подойдёт тонкий металл, поскольку он прогорит в течение нескольких сезонов. Слишком толстый материал также брать не рекомендуется — массивная конструкция прогреваться будет намного хуже, что чревато не столько снижением теплоотдачи, сколько недожогом. В итоге печь отличается повышенным сажеобразованием и пониженным КПД. Лучшим материалом для духовки является конструкционная сталь толщиной 3–4 мм.

Для постройки шведской печи с духовкой и варочной плитой лучше всего воспользоваться порядовками и схемами, которые мы приводим ниже.

Чертёж внутренних каналов печи

Размеры печи-шведки

Размеры шведки

Порядовки классической шведской печи

В случае когда тыльную сторону обогревающего агрегата планируют оборудовать камином, его хайло выводят в общий со шведкой газовый канал или же устанавливают отдельный дымоход. В первом случае топить одновременно оба прибора не получится, поскольку не позволит проходное сечение газохода. Печь придётся оборудовать дополнительной заслонкой, которая будет отсекать неработающий агрегат. Второй способ потребует дополнительных затрат труда и материалов, но даст уникальную возможность в одном термодинамическом пространстве эксплуатировать два отопительных прибора.

Кладка печи порядовка

В ходе кладки особое внимание придется уделять прочности и ровности поверхности. Так, в швах не должно быть излишка раствора или же пустот, а все каналы изнутри должны быть идеально гладкими

Перевязывают в таком случае в полкирпича.

лежанка шведка Отдельное внимание при кладке печи шведки своими руками уделяется сечению дымового канала. Оно должно оставаться неизменным на протяжении всей кладки печи

В противном случае, даже при минимальном сужении, может иметь место выход в помещение дымовых газов.

По готовности первого ряда можно ставить дверцу поддувала. Дальнейшая работа будет вестись на основании выбранной порядовки. Для формирования внутреннего пространства основных элементов печи, в том числе и поддувала, используемые для них кирпичи, несколько стесывают. Уже на следующем ряду дверцы можно перекрывать.

Отопительная варочная печь шведка: особенности, преимущества

Шведку часто сравнивают с русской печью, однако по размерам и расходу топлива эти два устройства отличаются. Она компактная, чего нельзя сказать о русской печи, именно поэтому многие жители частных домов делают выбор в ее пользу. Модель была разработана в Швеции, согласно тонкостям местного климата. В функции входит:

обогрев помещения;
приготовление пищи.

В зависимости от модели, она может быть оснащена камином, отделением для выпечки. Главное преимущество состоит в возможности самостоятельно оборудовать такое изделие в своем жилище. Выбрав нужный вариант, можно выложить кирпичную печку своими руками. Для этого необходимо начертить подробную схему порядовки и подобрать все нужные материалы.

Чем печь шведка отличается от голландки и финки

На данный момент существует множество видов кирпичных печей, но особенно выделяют три похожие между собой конструкции: шведку, голландку и финку. Неопытный пользователь должен узнать, что лучше из этих трех вариантов и какие отличия между ними существуют:

Голландка. Имеет прямоугольную форму и вертикальные дымообороты. Используется для отопления и приготовления пищи. Особенность заключается в простоте выкладки и неприхотливости. Если перетопить модель, то есть опасность возникновения угарного газа. Из-за особенностей конструкции: можно установить печь на 2 этажа.
Финка. Имеет одно отличие от шведской – она делается с хлебной камерой. Проекты могут быть разными, но отличительная черта остается неизменной.
Шведка. Для обустройства потребуются определенные умения и навыки

Если работу выполняет новичок, важно учитывать все нюансы. Обустройство агрегата для дачи требует соблюдения порядка схемы и всех норм.

Важно! Шведка отличается от других отопительно-варочных конструкций тем, что кладется со щитком в задней части

Шведская печь – компактный и удобный вариант сооружения, предназначенный для отопления жилья и приготовления еды

Выбирая между тремя представленными вариантами, стоит обратить внимание на габариты и предназначение

Виды шведских печей

В зависимости от строения выделяют несколько разновидностей шведок:

Без духовки с варочной поверхностью. Самая распространенная конструкция, зачастую выполняется кладка с тремя режимами топки: порядовка рассчитана на кладку для трех времен года. В зависимости от желаемой температуры она будет нагреваться больше или меньше. При желании можно сделать печь-мини с одной конфоркой для небольших помещений.
С водяным контуром. В топку или дымоход встраивается теплообменник, который нагревает проходящую через регистр воду и пускает ее по трубам к радиаторам.
С камином и варочной плитой. Такое устройство имеет название печь Рязанкина. Печь-камин шведка выглядит красиво, ее устанавливают на фундамент. Размеры — 102х102х217 см, что говорит о возможности применения в частном построении. Можно соорудить с одной стороны печь с другой камин, тогда пользователь сможет одновременно любоваться каминным пламенем и использовать топку по назначению.
Без плиты. Особый вид конструкции, когда шведка исполняет роль отопительного прибора без возможности приготовления пищи.

Важно! Желающих самостоятельно соорудить конструкцию интересует вопрос, какие бывают изделия по форме. Их можно сделать круглыми, прямоугольными или угловыми

Тип выбирается согласно месту расположения.

Также мастера могут соорудить вариант с сушильной камерой, где можно будет предварительно высушить древесину для растопки. Отдельное место занимает шведка с лежанкой – такая простая конструкция предполагает дополнительное место для отдыха.

В зависимости от особенностей строения устройства, оно может иметь несколько колпаков. Например, печь Бацулина двухколпаковая имеет духовку и плиту, вариант с пятью колодцами, размер и схема которых поможет выложить материал правильно, оснащена 5 секторами для движения дыма. Вариант 2-х колпаковый из кирпича считается универсальным.

Расположение

Шведку часто устанавливают так, чтобы её лицевая сторона выходила на кухню, а обратная сторона – в комнату. Такое расположение придаёт печи более компактный вид.

Кроме того, шведка может быть:

пристенной;
угловой;
в центре комнаты;
встроенной в стену.

Расположение шведки в центре комнаты

Чтобы не было проблем с тягой, печь не должна быть вблизи, сбоку, напротив окон.

Размеры шведки зависят от:

габаритов помещения;
роста хозяйки;
предпочтений и возможностей владельца.

Рассмотрим подробно проект варочно-отопительной печи-шведки.

Её размеры (без учёта трубы):

Длина – 1м.20см.
Ширина – 885см.
Высота – 2м.30см.
Мощность = 5,2 кВт.
Может обогреть дом до 30 м 2 .
