Светодиодная подсветка: область применения, способы монтажа, преимущества

Оглавление

Сферы применения

Светодиодные ленты уличного применения облачаются в защитную силиконовую оболочку, предохраняющую их от воздействия влаги. Благодаря этому уличные светильники способны работать практически в любых метеорологических условиях. Это главное отличие уличных модификаций от светильников для помещений.

Светодиодные уличные ленты применяются везде, где по каким-либо причинам нет возможности установить стационарный источник света или необходимо дополнительное освещение. Возможности использования LED дополнительно расширяются, благодаря тому, что можно самостоятельно изменять уровень яркости и цвета свечения.

Возможность управлять освещением. Вы можете самостоятельно менять уровень яркости, цвет источника, настраивать необходимый режим и применять ленту для целого экрана или цветомузыки.

Это интересно: Подсветка велосипеда светодиодной лентой своими руками: это надо знать

Варианты подсветки

Красивую подсветку потолка светодиодной лентой можно выполнить разными способами:

Точечный. При таком варианте освещения приборы располагают таким образом, чтобы излучать свет непосредственно вниз. Самым популярным и известным вариантом точечного освещения считается «звездное небо».
Направленный. При таком варианте освещения ленту ставят специальным образом на откосах. Благодаря подобному месту расположения приборы светят вдоль потолочного перекрытия.

Рассеянный. Иначе этот вариант освещения называется контурным. При его применении светодиоды образуют на потолочном основании единую световую полосу.
Фигурный. В таком случае приборы устанавливаются в специальных плафонах небольшого размера. Благодаря такому решению можно создать практическим любую световую конфигурацию.

Способ освещения

Благодаря гибкости LEDленты, можно создать уникальную подсветку. С ее помощью можно выполнить зонирование помещения, добавить объема, выделить важные детали. Есть 4 способа создания освещения – контурный, направленный, точечный, фигурный.

Контурный

Все источники света в таком располагаются на одной линии (например, по краю многоуровневого потолка или на полках). Свет должен быть направлен вверх. Освещение получается в виде сплошной полосы света.

Точечный

С помощью точечного освещения можно создать на потолке эффект звездного неба. Светодиоды закрепляются на потолке по заранее продуманной схеме и направлены вниз.

Дополнительный эффект может создать фотопечать на ПВХ полотне.

Фигурное расположение

При фигурном размещении диоды устанавливаются в потолочные плафоны, которые специально для этого предназначены. Подобные задумки осуществляют дизайнеры, обычных технических знаний для реализации недостаточно.

Сравнение с лентами на 12 и 24 вольта

Основная разница – невозможность соединять параллельно короткие кластеры. Из-за отсутствия блока питания отрегулировать питающее напряжение можно лишь с помощью регулируемого сетевого стабилизатора. Приобретать такое устройство из-за единственной ленты не всегда целесообразно: даже когда удаётся продлить срок её службы на несколько лет, вряд ли такое устройство окупится в скором будущем. Стабилизатор имеет смысл лишь в случаях, когда освещаемая площадь огромна (квадратный километр и более), а для её освещения используют сотни таких лент (или обычных «патронных» сборок).

Если ленты на 12 и 24 вольта ремонтируются относительно легко (из строя выходят лишь короткие кластеры длиной в 3-10 светодиодов), то в ленте, рассчитанной на сетевое напряжение, менять приходится весь метр в длинной сборке. Укороченные светоленты (полметра, 30 светодиодов) используют последовательно-парные диоды, каждый из которых рассчитан не на 3, а на 6 В. Двойной кристалл такого диода позволяет сэкономить на меди для токоведущих дорожек, алюминиевой полосе для отвода тепла и диэлектрической (полимерной) основе, составляющей основной материал полосковой «наноплаты».

Один кластер для 12-24 вольт обладает протяжённостью всего в несколько сантиметров. Более близко расположенные друг к другу точки отреза дают возможность заменить любой короткий участок светоленты. Ленту же на 220 вольт резать незачем – электрическая изоляция сборки ухудшится, если не принять дополнительных мер. В отличие от 5-метровых катушек с напряжением питания 12 и 24 вольт, 220-волтовая бобина выпускается на 10-100 м.

RGBW и RGBWW светодиодные ленты

Для достижения лучшего качества белого цвета цветной светодиодной лентой помимо трехцветных светодиодов на ленты стали устанавливать дополнительные белые светодиоды, который управлялись по отдельному каналу. Такие светодиодные ленты маркируются как RGBW. Белый светодиод в таких лентах имеет цветовую температуру порядка 6000К. Причем остается возможность включения белого света путем комбинации всех цветов или отдельным каналом белыми светодиодами.

Белые светодиоды могут устанавливаться поочередно с RGB светодиодами, но для достижения лучшего качества чаще всего такие ленты имеют два ряда светодиодов, один RGB, другой белые светодиоды 5050. В последнее время на ленты RGBW все чаще стали устанавливать новые светодиоды, на которых помимо трех цветных кристаллов имеется и кристалл белого светодиода.

Но на этом не остановились, и добавили еще один светодиод с теплым белым светом с цветовой температурой в пределах 2900K. Такую светодиодную ленту маркируют RGBWW. Самый простой способ реализации заключается в установке помимо отдельного холодного белого светодиода еще одного теплого белого светодиода. Сейчас встречаются даже комбинированные белые светодиоды, способные излучать как белый, так и теплый белый свет, и комбинированные светодиоды с пятью кристаллами.

Применение белого и теплого белого светодиода позволяет более точно установить требуемый оттенок белого света, и к тому же получить его большую яркость.

Что такое RGB светодиодная лент?

RGB светодиодная лента – это светодиодная лента на основе гибкой печатной платы, на которой установлены трехцветные (цветные) RGB светодиоды, благодаря которым светодиодная лента может испускать практически любой цвет и оттенок.

Чем отличаются RGB светодиодные ленты от обычных светодиодных лент?

RGB светодиодные ленты отличаются от обычных монохромных LED лент установленными светодиодами, методом подключения и управления, а также возможностью в любое время включать любой оттенок цвета. Для их подключения и управления цветом требуется установка специального управляющего драйвера.

Где используются RGB светодиодные ленты?

RGB светодиодные ленты могут использоваться наравне с обычными монохромными светодиодными лентами, имея при этом ряд преимуществ перед ними. Но в большинстве случаев RGB LED ленты применяются для декоративной подсветки в помещениях.

Что такое RGBW и RGBWW светодиодные ленты?

RGBW и RGBWW светодиодные ленты – это все те же RGB светодиодные ленты, но с некоторыми модификациями. В RGBW светодиодных лентах имеется дополнительные белые светодиоды с цветовой температурой около 6000К, которые управляются по отдельному каналу. RGBWW светодиодные ленты помимо белого холодного светодиода имеют еще и теплый белый светодиоды с цветовой температурой около 2900К.

Техника безопасности при монтаже и эксплуатации LED-ленты

Вот некоторые правила, которых надо придерживаться в процессе монтажа и эксплуатации светодиодных лент:

Используйте блок питания, мощностью на 30-50 % большей мощности ленты;
Светодиоды на ленте не подвергайте механическим воздействиям, то есть не сдавливайте их и не наносите по ним удары твердыми предметами;
Каждые 5 метров ленты лучше подключать к отдельному блоку питания;
При подключении ленты строго соблюдайте полярность. Если у вас нет достаточного опыта электромонтажных работ, выполнять освещение светодиодными лентами своими руками не рекомендуется. Лучше обратиться к профессионалам.

Подсветка ниш, проемов и арок

Еще несколько вариантов использования светодиодной ленты в квартире:

Обрамление ниши в стене поможет акцентировать на ней внимание;
Подсветка алькова создает романтическую атмосферу и может использоваться вместо ночника;
Декор оконного проема – у вас будет отличный вид с улицы;
Декоративная подсветка арки и зонирование помещения с ее помощью.

Еще один вариант: светодиодная лента – навигатор по дому. Случалось ли ночью вставать и плутать по дому в поисках туалета, врезаясь в дверной косяк или стену, без света? Обрамите дверные проемы светодиодной ленточкой, и вам не нужно будет включать свет, режущий глаз после сна, для комфортного передвижения по дому ночью.

Светодиодная лента в квартиру для основного освещения

Если с помощью ленты нужно обеспечить качественное освещение комнаты, то подбирать ее надо особенно тщательно. В этом случае главным аспектом будет яркость света. Этот показатель зависит от типа используемых светодиодов, всего есть 3 варианта:

SMD3528. Цифры обозначают размер светового элемента, то есть в этом случае он 3,5х2,8 мм. Яркость одного светодиода составляет 5 люмен, что не очень много.
SMD5050. Более крупный вариант, в котором диод размером 5х5 мм обеспечивает световой поток в 15 люмен.
SMD5630. Самые мощные световые элементы из тех, что есть в продаже. При размере диода 5,6х3 мм дают световой поток в 18 люмен.

разнообразие типов светодиодных лент.

Но яркость одного диода – не главный показатель, важнее всего их количество на погонный метр ленты. Именно от этого и зависит общая мощность. Тут также у каждого варианта есть свои особенности, их необходимо учесть:

Для SMD3528 наименьшее количество на метр равно 30 шт., а наибольшее – 240. То есть, суммарная мощность может составить от 150 до 1200 Люмен.
У SMD5050 на метре может располагаться до 120 элементов. Максимальная мощность светового потока равна 1800 Лм.
А у SMD 5630 предел – 72 светодиода на метр, что дает свет в 1296 Люмен.

Плотность расположения светодиодов на ленте.

Не стоит подбирать варианты как можно мощнее, вначале надо определить, для каких целей будет применяться подсветка:

Если нужно обеспечить освещение полок, ниш или отдельных частей комнаты, то не стоит выбирать варианты с общей мощность на метр более 10 Ватт. Этого вполне достаточно для создания комфортной обстановки.
При общем освещении комнаты или ее части нет ограничений по максимальной мощности. При этом минимальная не должна быть меньше 14,5 Ватт на погонный метр.

Светодиодные ленты можно устанавливать как на потолках, так и на стенах.

На что обратить внимание при выборе

Кроме яркости есть ряд факторов, которые также нужно учесть. Все они влияют на работу ленты:

Блок питания. Его стоит подбирать в зависимости от длины используемой светодиодной ленты и общей мощности светодиодов (она всегда указана в инструкции или на упаковке, поэтому посчитать несложно). Блок обязательно должен иметь запас мощности не меньше, чем в 20%. Например, если лента потребляет 20 Вт в час, то понадобится оборудование на 24 Вт или немного мощнее.
Качество изготовления. Оценить этот момент может каждый: если светодиоды припаяны криво или пайка неаккуратная и с наплывами, то лучше искать другое изделие. Также надо оценить характеристики резисторов, в хороших лентах используют варианты с маркировкой 151 или 301, в дешевых – 101. Стоит слегка согнуть ленту, чтобы оценить упругость — если она очень мягкая, то основание и токоведущие дорожки тонкие, что плохо скажется на качестве света и на сроке службы.
Защищенность от влаги и пыли. Этот показатель не имеет особого значения в жилых комнатах, но если лента нужна для влажного помещения или улицы (например, неотапливаемый балкон или терраса), то понадобится защищенный вариант. В обычных комнатах подойдут ленты с маркировкой IP20, для ванных, кухонь и санузлов лучше использовать класс не ниже IP44, а для улицы – IP65.
Количество цветов. Для общего освещения обычно используют монохромные ленты, выбирая теплый свет. Есть и многоцветные варианты, в которых могут чередоваться разные оттенки. Они дороже, но для создания декоративного эффекта применяются все чаще. В этом случае придется дополнительно приобрести контроллер, чтобы менять цвета.
Тип соединения ленты. Если нужно скрепить между собой два куска или более, то лучше купить изделия с коннекторами. Так называют специальные соединители, с помощью которых можно стыковать части без специального инструмента. Если коннекторов нет, то придется паять контакты, что не очень просто для тех, кто не умеет делать это.

С помощью коннектора подключить светодиодную ленту можно за минуту.

Управлять светом можно выключателем или пультом. Второй вариант намного удобнее, позволяет регулировать цвета и яркость с любого места в комнате.

Потребляемая мощность

Для создания светового потока светодиод потребляет электрическую мощность. Хотя отношение этой мощности к интенсивности излучения у LED намного выше, чем у лампы накаливания, светильники в виде ленты могут потреблять значительный ток. Он определяется:

энергопотреблением единичного элемента (зависит от его типа);
количеством LED, установленных на ленте (зависит от плотности расположения).

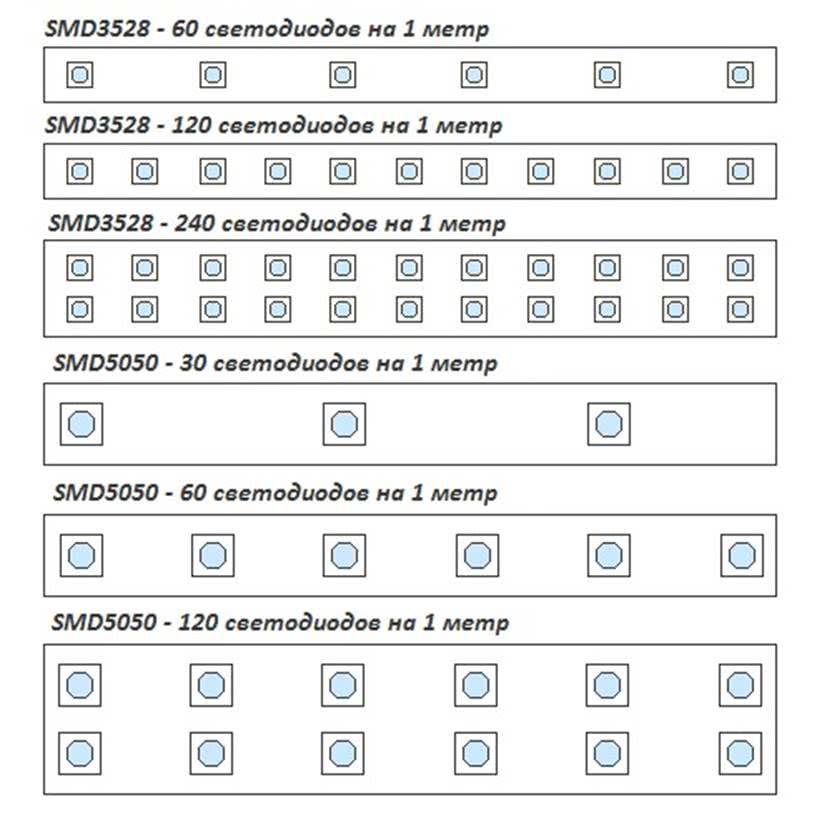

Примеры размещения светодиодов с разной плотностью и количеством рядов.

На практике имеет значение такой параметр, как мощность, потребляемая одним метром ленты. При расчетах системы освещения отталкиваются от этой характеристики. В наиболее распространенной маркировке для этого параметра места не нашлось, но некоторые производители относятся к нему серьезно. Так, одна из лент, выпускаемых под брендом Apeyron, обозначается, как Apeyron Electrics LSE-159 SMD 5050 30LED IP20 12В 7,2Вт 5 м. Здесь 7,2 Вт – удельная мощность потребления.

Классификация лент

LED принято классифицировать по целому ряду признаков.

По мощности светильники разделяют на такие виды (мощность на погонный метр):

4,4 Вт;
7,2 Вт;
14,4 Вт.

Вид чипа

Светильники изготавливаются на SMD-диодах 2835, 3014, 3035, 3528, 5050, 5060, 5630. Последняя из указанных моделей — самая продвинутая в техническом отношении. Количество чипов на каждом погонном метре напрямую влияет на силу свечения и потребление электроэнергии.

Уровень защиты

Степень защищенности LED определяется буквенно-цифровым кодом:

IP — Ingress Protection, что переводится как «степень защиты»;
первая цифра после аббревиатуры указывает на уровень защищенности от попадания твердых частиц и пыли (цифры от 0 до 6);
вторая цифра показывает, насколько электроприбор защищен от влаги (цифры от 0 до 8).

Влагозащитные и пылезащитные свойства светодиодной ленты определяют, насколько та или иная модель подходит для улицы. Особенность защищенных модификаций состоит в том, что LED находится в силиконе (в трубке).

Тип свечения

Существуют монохромные и многоцветные ленты. Монохромные модели дают свечение только в одном спектре: белом, желтом, синем, красном, розовом или оранжевом. Белый цвет также подразделяется на виды: дневной, чистый и теплый. Отличия белого цвета состоят в разной цветовой температуре.

Также предлагаются RGB-ленты на 220В. В отличие от стандартных LED, они не монохромные, а цветные. Такие модификации работают в разноцветном спектре, где возможно попеременное использование, например, красного и синего свечения. RGB содержат трехцветные диоды (обычно SMD 5050). Такие ленты оснащаются 4 контактами, а соединение производится при помощи RGB-контроллера. Благодаря контроллеру, можно менять цветовой спектр и регулировать скорость замены одного цвета на другой.

Рабочее напряжение

Светодиодные ленты выпускаются в таких вариантах напряжения: 12В, 24В, 36В и 48В. Наиболее распространены устройства, рассчитанные на постоянный ток напряжением 12 или 24В. Их маркируют: DC12V или DC24V. Самыми популярными являются 12-вольтовые ленты.

При выборе блока питания также принимают во внимание мощность LED. Этот показатель прямо связан с плотностью диодов и длиной ленты

Показатель мощности ленты определяется на метр ее длины. При необходимости покупки многометровой ленты, показатели мощности на один погонный метр складывают между собой.

Блок питания должен иметь запас мощности. Достаточным считается 30-50%-е превышение уровня мощности блока над аналогичным параметром светодиодной ленты.

Количество светодиодов

На каждом погонном метре светодиодной ленты может находиться от 30 до 240 единиц диодов. Количество светодиодов определяет яркость свечения LED.

О количестве диодов на метр можно судить по модели светильника:

3528 — 60, 120 или 240 штук;
5060 — 30, 60 или 120 штук.

Первая цифра указывает на модель со стандартной плотностью, вторая — на двойную, а третья — на двухрядную ленту с удвоенной плотностью.

Другие параметры ленты

Светодиодные ленточные светильники различают по типу конструкции. Они могут быть гибкими или жесткими. Отличия кроются в основании под диоды.

По типу установки ленты делят на самоклеющиеся и без клеевого слоя. Самоклеющиеся модели гораздо удобнее в применении, так как их можно разместить на любой поверхности.

В последние годы стали популярны LED типа дюралайт. Они представляют собой шнур, выполненный из прозрачного полимерного материала. Внутри него расположены световые диоды. С внутренней стороны шнура имеется поливинилхлоридный слой, защищающий конструкцию от внешних воздействий.

Коротко о главном

Светодиодная подсветка бывает 3-х видов: лампы, ленты и панели. Чтобы понять, какой вариант использовать, определитесь с целью освещения. Ленты дорого использовать, как основной источник света. В основном их комбинируют с лампами.

Чтобы избежать темных углов в помещении, нужно рассчитать количество ламп или лент для конкретной площади.

Светодиодная лента нагревается. Ей всегда нужен теплоотвод. Исключение – ленты с маломощными диодами. В саунах и банях отводить тепло не получится. Поэтому использовать ленты там не целесообразно.

Для подключения ленточного освещения необходим блок питания. Если это многоцветная RGB-лента, дополнительно потребуется контроллер и усилитель.

Также усиливать придется конструкцию длиной больше 5 м.

Варианты и места использования, плюсы и минусы применения

Применять светодиодную ленту можно практически везде, что делает данную разновидность универсальной. Но есть несколько вариантов, используемых чаще всего и обеспечивающих хороший результат:

Подсветка потолка по периметру. Ленту прокладывают в нише или за плинтусом, который крепится с небольшим отступом от поверхности. За счет отражения свет получается рассеянным, обеспечивая равномерный эффект и красивое выделение контура помещения.
Прокладка ленты под выступающими элементами или в углублениях на потолке сложной конфигурации. За счет этого можно выделить оригинальные детали оформления и подчеркнуть их. Бывают разные варианты, все зависит от ситуации.
Подсветка ниш в стене или под мебелью. Такое решение придает интерьеру современные нотки. А если расположить светодиодную ленту по нижнему контуру кровати, шкафа или других элементов обстановки, это придаст им парящий эффект.
Использование светодиодной ленты в качестве основного освещения. В этом случае в потолок встраивается алюминиевый профиль большой ширины, внутри которого наклеивается несколько рядов для обеспечения нужной интенсивности света. Снаружи элемент закрывается рассеивателем, чтобы делает освещение равномерным и мягким.
Подсветка фасадов и других элементов наружного оформления или использования ленты в беседках, патио и т.д. В этих случаях используют влагозащищенную ленту в силиконовой оболочке, которая не боится осадков и перепадов температур.
Освещение шкафчиков изнутри на кухне. Оригинальное решение, которое часто используется в фасадах со стеклянными вставками.
Подсветка ступеней лестницы – это не только делает конструкцию оригинальной, но и повышает безопасность.

Можно использовать подсветку и в других случаях, здесь перечислены только основные. Светодиоды очень популярны в силу ряда плюсов:

Привлекательный внешний вид интерьера с мягкой подсветкой. За счет равномерного приглушенного освещения можно добиться разных эффектов, что расширяет возможности оформления.
Большое разнообразие вариантов, они могут отличаться по ряду критериев, что позволяет подобрать подходящее решение для любых условий.
Экономичное потребление электроэнергии. На сегодня это самый энергосберегающий вариант, уменьшающий расходы на электричество.
Безопасность использования. Во-первых, во время работы диоды нагреваются намного меньше ламп накаливания и галогенных вариантов. Во-вторых, в них не содержатся опасные вещества, как в люминесцентных колбах. В-третьих, система работает от низкого напряжения, поэтому опасность поражения током отсутствует и можно использовать ленту в помещениях с повышенной влажностью.
Установка светодиодной подсветки намного проще, чем любого другого варианта оборудования. Разобраться в монтаже не трудно, если следовать инструкции, работа займет немного времени.

Ленту можно расположить практически везде.

Срок службы у светодиодной подсветки также намного больше, чем у любого другого аналога.

Есть у этого вида подсветки и определенные минусы. Главным является высокая цена за качественные ленты, хотя с каждым годом она становится все меньше. Также нужно учесть, что длительный срок работы возможен только при правильной установке, любые ошибки уменьшают ресурс в разы.

Рекомендуем: Как установить светодиодную ленту на карнизе для штор

Виды

По видам светоленты бывают с отличающимися друг от друга значений их параметров. А к основным параметрам, кроме напряжения, относятся такие.

Удельная мощность. Указывается число ватт на погонный метр.
Светимость. Указана в люксах или люменах – на тот же метр длины.
Влагозащита. Указывается значение IP – от 20 до 68.
Исполнение. Открытые и закрытые – с защитной оболочкой.

Конкретная модель содержит присущий только её набор характеристик, принявших определённые значения.

По мощности

Мощная светодиодная лента превышает потребление в 10 ватт на погонный метр. Она потребует радиатора – алюминиевой подложки, на которой с помощью термопасты или теплопроводящего клея наклеиваются светодиоды с гибкой печатной платой, на которой они и расположены. При значительном превышении напряжения в питающей сети (до 242 В), светолента заметно нагревается.

Если не позаботиться об отводе этого тепла, то светодиоды понемногу его накапливают – быстрее, чем успевают его отдать. Когда светодиод нагревается до 60 градусов, он вскоре выходит из строя. Чтобы этого избежать, придуманы теплоотводящие полосы. Беспредельно наращивать мощность светоленты не требуется – после 20 Вт потребовался бы полноценный теплоотводящий радиатор. В этом случае вместо лент применяют прожекторы – на основе более мощных светодиодов, чем использующаяся в ленте марка SMD-3***/5***.

По влагостойкости

Не являющиеся по-настоящему влагостойкими, герметичными, светоленты помечаются в основном как IP-20/33. Они применяются только для помещений, где нет повышенной влажности, равной не более 40-70%. При повышенном уровне влажности – а таковой бывает на улице всегда, когда погода сырая и пасмурная – применяют светоленты с влагозащитой IP-65/66/67/68.

Гидроизолированные на 100% ленты используют в качестве покрытия слой силикона – до нескольких миллиметров. Силикон может быть как ребристый или матовый, так и гладкий и полностью прозрачный, через который видно светодиоды и токоведущие дорожки.

Выпуклое покрытие обладает эффектом удлинённой (продолговатой) линзы, собирающей светопоток в пределах определённого участка освещаемой площади, имеющего также вытянутую форму. Это нужно, чтобы лишний свет не уходил на дорогу, а светил, например, сугубо на тротуар возле магазина. Светолненты с рассеивателем дают возможность распределить свет, создав на освещаемой площадке узор или рисунок определённой формы. Их используют некоторые магазины и компании, заказывающие на ленте повторяющийся логотип, хорошо различимый, например, на мраморной облицовке тротуара.

Чем выше степень гидроизоляции у светодиодной ленты, тем более она пригодна к использованию в ситуациях, близких к экстремальным. Если ленты IP-20 годятся лишь в качестве изделия «за стеклом», где попадание влаги практически исключено, то лента IP-68 способна погружаться в бассейн или аквариум на продолжительное время.

Мешающим фактором здесь является лишь плохая теплопроводность стеклотекстолита и силикона. Тепло, достигающее поверхности покрытия ленты, тут же забирается водой, окружающей его. Гидроизолированная светолента отчасти заменяет подогрев аквариума или бассейна до комфортной для водопроцедур температуры. Это не значит, что перегревом ленты злоупотребляют – какой бы проводящей ни оказалась внешняя среда, светодиоды при избыточной температуре деградируют и быстрее выходят из строя.

По цветовой температуре

Цветовая температура светодиодов измеряется в кельвинах. Оттенки 1500… 6000 К относятся к широкому разбросу – от красновато-оранжевого до полноценного белого (дневного) света. Диапазон 7000… 100000 К приобретает синюшные оттенки, вплоть до существенного сдвига в синий край спектра (до ярко-голубого). Тёплые цвета, вплоть до бело-жёлтого (цвет солнечного света) благоприятны для зрения.

От голубовато-синих оттенков глаза быстрее устают. Поскольку белый светодиод светится тепловым излучением чёрного тела, зелёные и прочие цвета в таких цветах отсутствуют. Светодиоды зелёного цвета – уже видоизменённая технология, с помощью которой данный цвет удаётся получить. Красные, жёлтые, зелёные и синие светодиоды не имеют такого параметра, как цветотемпература – они являются преимущественно монохромными светоизлучающими кристаллами.
