Светодиодный светильник своими руками

Оглавление

Простейшая в сборке лампочка из светодиодов

Вам потребуется:

неисправная энергосберегающая лампочка;
светодиоды HK6;
картон;
инструменты: пассатижи, паяльник.

Пошаговая инструкция

Аккуратно отделить цокольную часть от корпуса-рассеивателя энергосберегайки

Обычно она собирается при помощи специальных защелок, которые надо найти и осторожно зацепить. Если цоколь прикреплен с помощью точечных углублений на нем, необходимо аккуратно просверлить их или срезать ножовкой

Цоколь почистить и обезжирить спиртом/ацетоном. В местах спайки тщательно удалить излишки припоя.
На цокольной крышке располагается шесть отверстий, использовавшихся для крепления газоотводных трубок. Они будут местом установки ЛЕД-элементов, для фиксации которых понадобится еще кусок картона соответствующего диаметра с вырезанными в нем отверстиями.
Светодиоды HK6 состоят из шести параллельно соединенных кристаллов. Мощность их небольшая, но поток света достаточно яркий. Вставив светоизлучатели в ячейку-основание, соединить их в две ветки по три штуки по параллельной схеме. Далее обе цепи последовательно должны присоединяться к выходящим проводам драйвера.
Поместить в цоколь драйвер. Между ним и диодной платой установить еще один круг из картона (чтобы не произошло короткое замыкание между диодными контактами и элементами драйвера).

Входящие провода драйвера распределить следующим образом: один выводится наружу через центр цоколя и припаивается, другой будет фиксироваться на цокольной резьбе при сборке. Закрепить драйвер с помощью термоклея.

Присоединить контакты диодов ко второй паре проводов драйвера. Все соединения припаять.
Установив пластинку, приклеить термоклеем, собрать цоколь.
Выведенный наружу провод припаять к резьбе.
В качестве рассеивателя можно приспособить нижнюю часть пластиковой бутылки подходящего размера.

Этот самый простой способ изготовления обходится практически даром, за исключением покупки шести светоизлучателей.

Важный элемент: светодиодный драйвер

Для корректной работы LED-устройства, выполненного своими руками, следует решить вопрос с драйвером. Схема этого узла довольно проста. Алгоритм функционирования состоит в прохождении переменного тока в 220V на диодный мост через конденсатор C1.

Выпрямленный ток переходит на последовательно подключенные светодиоды HL1-HL27, количество которых могут достигать 80 штук.

Драйвер для самодельного светодиодного устройства собирается по приведенной схеме. Можно также воспользоваться и готовыми элементами bp 3122, bp 2832а или bp 2831а

Чтобы избежать мерцания и добиться стабильно ровного цвета желательно использовать конденсатор С2, который должен иметь как можно большую емкость.

Схемы подключения светодиодных светильников

Светодиодный светильник своими руками подключается к сети электропитания двумя способами. Первый способ подразумевает использование драйвера в качестве источника питания, а второй – блок питания.

Если требуются автономность и мобильность, вам нужен светильник на батарейках. В таком случае в корпусе устройства должен быть отсек для элементов питания. Лучше применить рамку от старого нерабочего электроприбора, используя посадочные места под батарейки.

Самодельный светильник на светодиодах. В качестве элемента света – светодиодная лента. Источник питания – блок питания постоянного напряжения.

Драйвер

Светодиод является нелинейной нагрузкой, его электрические параметры меняются в зависимости от условий работы. При использовании драйвера не требуется применение токоограничивающего резистора, все драйвера имеют заводское значение по силе тока, по этому показателю подбирается количество светодиодов в цепи.

В зависимости от диапазона напряжения, в котором работает драйвер, подбирается количество светодиодов, которые соединены последовательно, таким образом, подключение осуществляется параллельно последовательным методом.

Блок питания постоянного напряжения.

Особенность драйвера — он всегда выдаёт одинаковый ток с выходного фильтра вне зависимости от величины и колебаний входного напряжения. Изготавливают их на базе транзисторов либо микросхемы.

Блок питания

Блок питания имеет только расчетное напряжение на выходе, розжиг светодиода осуществляется благодаря включению в цепь резистора, который предохраняет светодиод от перегорания. Когда перегорает резистор, светодиоды, установленные в модуле, могут полностью выйти из строя.

Если вы не хотите рассчитывать цепь с драйвером, то лучше используйте блок питания и светодиодную ленту

В таком случае необходимо обратить внимание на мощность ленты и блока питания, создав запас 20% в пользу блока питания

Драйвер для питания светодиодной линейки.

Драйверы используются только для подключения светодиодов и являются основой всех светодиодных ламп

Важно отметить, что драйвер рассчитан на работу в определенной цепи, в качестве источника питания с другими светодиодами он не подойдёт. К блоку питания можно подключить любые светодиоды, главное чтобы в цепи был установлен токовый резистор, а потребляемая мощность светодиодов не превышала пиковое значение мощности блока питания

Использование резисторного сопротивления

У светодиодов существует одна негативная особенность – пульсация (регулярное мерцание). Чтобы побороть этот фактор и сделать свет более мягким, необходимо использовать дополнение в схеме электропитания.

Для этого используются сопротивление и конденсатор. Светильники, оснащенные дополнительным сопротивлением, имеют более мягкий свет, это благоприятно сказывается на органах зрения человека.

Реализовать данную схему сможет даже начинающий мастер. В цепь с последовательно соединёнными светодиодами устанавливается дополнительное сопротивление на 8-12 кОм.

Для смягчения света используется схема подключения с линейным стабилизатором.

Светильники в корпусе

Светодиодная лента

Простейшую лампу можно сделать своими руками, используя светодиодную ленту, которую достаточно закрепить на любой плоской поверхности при помощи двухстороннего скотча. Для большей надежности и расширения функциональных возможностей прибора светодиодную ленту удобно размещать в корпусе от неработающей люминесцентной лампы, длина которой не превышает 30 см.
Такой светильник приспосабливают на высоте не более 80 см над письменным столом, кухонной поверхностью, аквариумом или используют его для декоративной подсветки. Свет лампы прекрасно рассеивается и не утомляет зрение.

Применение светильника

Для изготовления светодиодных светильников подойдут следующие типы лент:

SMD 3528 (60 (4,8 Вт); 120 (7,2 Вт); 240 (16 Вт) светодиодов на погонном 1 метре);
SMD 5050 (30 (7,2 Вт); 60 (14 Вт); 120 (25 Вт).

Плотность светодиодов

Плотность и расположение светодиодов на лентах типа SMD 3528 и SMD 5050

Оптимальным выбором станет LED-лента SMD 5050, параметры которой соответствуют следующим значениям:

угол излучения – 120 градусов;
напряжение питания – 12 В;
ток – 1,2 А/м

Светодиодную ленту с помощью скотча необходимо приклеить к внутренней части корпуса. Для работы можно купить блок питания или собрать своими руками, используя схему, приведенную ниже. Преимуществом самостоятельно собранного блока питания является то, что есть возможность скрыть его в корпусе светильника. Покупной – придется «пристроить» рядом с прибором. В любом случае собранная конструкция будет выглядеть аккуратно и работать экономно, прекрасно освещая рабочий стол.

Электрическая схема блока питания

Лампа своими руками на основе светодиодной ленты по своим параметрам не отличается от покупного варианта. При этом его стоимость выходит значительно ниже, чем стоимость готового изделия.

Технология производства

Производство светодиодной продукции можно разделить на несколько технологических этапов:

Разработка и выращивание кристаллов и эпитаксиальных пластин (чипов). Это наукоемкий процесс. Делать с нуля цех по производству чипов невыгодно и нецелесообразно. В России существовала всего одна компания, которая занималась подобным видом деятельности (Светлана-Оптоэлектроника). Однако с 2017 она признана банкротом. Готовые чипы лучше всего покупать за рубежом.
Сборка светодиодных модулей. Готовые чипы подают в виде пластин на липкой ленте на небольшой станок. Оптический датчик калибрует годные элементы, а электрический нож делает рез нужной величины. Готовые элементы закрепляют на плате электропитания при помощи клея. Здесь же происходит пайка контактной группы электронной схемы и чипа. Последний этап сборки — установка платы с кристаллом в колбу лампы.
Контроль качества. Этот технологический этап проходит сквозь все этапы. Первоначально проверяется годность сырья. Вторым этапом сверяется качество пайки и сборки кристалла с электронной схемой. Последний шаг – проверка уже собранной лампы на мерцание, уровень и количество выдаваемого света, наличия механических или иных дефектов.
Упаковка готовой продукции. Коробки и прочую бумажную продукцию выгоднее всего заказывать в типографии.

Практически 50% стоимости готового светодиодного светильника составляет сам кристалл, который придется покупать за рубежом.

Сырье и материалы

Выращивание кристаллов – довольно затратная деятельность. Поэтому их проще и выгодней покупать у таких поставщиков как: Bridgelux, Chimei, Cree Epistar. Лучше всего выйти на заводы напрямую и покупать у них чипы большими партиями по выгодной цене.

Схемы и колбы можно заказывать у местных производителей. Однако для снижения себестоимости продукции стоит рассмотреть китайские заводы. Даже с учетом таможни и прочих сборов, их продукция может стать дешевле

Это важно учесть на первых порах развития бизнеса

Описание процесса

Производственный процесс можно разделить на три отдельных компонента:

Сборка готовых модулей. Небольшая линия, где будут вырезать чипы из ленты и спаивать их с электронной платой. На этом участке можно организовать две рабочих зоны: вырезки и пайки. Количество работников зависит от объемов выпускаемой продукции.
Сборка ламп. Установка готовых модулей в колбы ламп. Здесь можно поставить одного работника.
Упаковка. Полученные лампы устанавливают в специальную подложку и упаковывают в картонный бокс.

Технологический процесс

Кроме этого, во всем процессе должен участвовать человек, который будет проверять качество сборки на каждом этапе. Это может быть отдельно взятый специалист, либо работник, который осуществляет сборку или упаковку.

Причины популярности

Светодиодная система освещения модульного типа ЭРА на сегодняшний день является наиболее известной и востребованной во всем мире. Это связано со следующими достоинствами выпускаемой продукции:

Сочленение компонентов

отменное качество;
простота установки и демонтажа;
простота подключения собранной ленты к сети;
высокая мобильность. Из имеющихся в комплекте модулей можно собрать цельную систему различной конфигурации. При этом максимальная протяженность соединенной ленты может получиться равной трем метрам;

Освещение кухни

доступная стоимость ленты;
длительный срок службы. Производитель отмечает, что при правильной эксплуатации и соблюдении всех рекомендаций по уходу, такая система освещения может прослужить до 30 лет;
высокая экономичность. Светодиодный источник света в современном мире считается самым экономичным в плане потребления электроэнергии. Светодиодные модули рассчитаны на работу в течение 25000-30000 часов, а потребляемая мощность составляет всего 3-8 В (в зависимости от модели).

Система модульного типа ЭРА для дома представляет собой инновационный светильник, с помощью которого можно создать оптимальное освещение в любом помещении квартиры или дома. Особенно часто освещение с помощью такого оборудования делают на кухне.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок

Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

Обесточивание электрической сети.
Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
Проверка типа цоколей.
Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Срок годности

Драйвер рассчитан примерно на 30 000 часов. Это немого меньше, чем расчетный срок службы многих светодиодных светильников. Такое уменьшение связано с неблагоприятными факторами, в которых приходится работать стабилизатору тока.

Что негативно влияет на работу драйвера:

скачки напряжения в электросети;
изменения температуры и/или влажности.

Если прибор мощностью 200 Вт имеет нагрузку 100 Вт, то 50 % номинального значения возвращается в сеть. Это может вызвать перегрузку и сбои питания.

Чтобы продлить работу драйвера, его необходимо эксплуатировать в помещениях с нормальной (не повышенной) влажностью, и подключать к сети с качественным, без скачков, напряжением.

Сборка конструкции светодиодного светильника

Приступим непосредственно к самой сборке осветительного устройства своими руками.

Светодиоды с заводской подложкой из алюминия крепим на радиатор, которым в этом случае выступает металлический корпус светильника или, если корпус пластмассовый, то алюминиевый скотч, наклеенный на корпус, главное тут-отвод тепла. Спаивать светодиоды в схеме необходимо последовательно.

Так как светодиод у нас с подложкой, то крепить его мы будем на радиатор с помощью термоклея, термоклей позволяет отводить тепло от светодиода, что увеличит срок жизни последнего. Светодиод мы возьмём сверхяркий 1W на подложке.

Приведём его краткие характеристики:

Напряжение питания 3.2–3.4V (вольт).
Потребляемый ток 350 ma (миллиампер).
Длина волны 6500K (кельвинов), холодный свет.
Световой поток 140 lm (люмен).

Для светильника следует использовать светодиодный драйвер 12W LED.

Характеристики драйвера:

Входное напряжение (AC): 100–240V.
Выходное напряжение (Output voltage): 18–46V.
Выходной ток (Output current):300 ma ± 5%.
Температура работы -45 +75 градусов по Цельсию.

Важное значение имеют два параметра — ток и рабочее напряжение светодиода. Рабочее напряжение ещё могут называть «падением напряжения»

Этот термин обозначает, что после светодиода, напряжение в сети будет меньше на размер «падения напряжения».

Если по-простому, то если подать питание на светодиод, который имеет падение напряжения 3V, то для следующего элемента в сети это напряжение будет на 3V меньше. У нашего светильника будет 8 светодиодов с напряжением питания 3.2–3.4 вольта. В среднем — 3.3V.

В драйвере для нашего светильника диапазон этого значения 18–46V. Мы как раз в него попадаем, он нам подходит по этому показателю.

Ещё один показатель у драйвера и светодиода, от которого зависит работоспособность лампы — это потребляемый ток у светодиода, и выходной ток у драйвера. Это значение в светодиоде 350 ma, а в драйвере 300 ma. Это тоже подходит для функционирования нашей лампы.

Следует помнить, что светодиод не способен контролировать потребление тока. Это также важная причина почему стоит использовать драйвер.

Обратите внимание, что светодиоды располагаются уже на подложке из алюминия, что также будет способствовать отводу тепла. Осталось только спаять своими руками саму схему

Не забывайте, что слишком долго держать паяльник на контактах светодиода нельзя, чтобы не нанести вред в виде перегрева

Осталось только спаять своими руками саму схему. Не забывайте, что слишком долго держать паяльник на контактах светодиода нельзя, чтобы не нанести вред в виде перегрева.

Главное — это внимательность, если спаять все правильно, получится яркий и равномерный свет лампы, от 8 светодиодов мощностью 1W. Далее с помощью термоклея приклеиваем наши светодиоды на корпус лампы, который будет служить для отвода тепла, как оговаривалось ранее.

https://youtube.com/watch?v=2aSh17RF400

Драйвер также крепим внутри для компактности устройства. Закрыв рассеивательным стеклом корпус, мы получаем прекрасную лампу, излучающую в сумме 1120-й люмен, и потребляющую 8 Ватт.

Со временем при желании можно всё освещение в доме перевести на светодиодное, опять же своими руками, чтобы не переплачивать лишнее. Плюсы этого освещения явные: низкое энергопотребление, экологичность, приятный и чистый свет. Так что смелее беритесь за паяльник и делайте качественную светодиодную лампу своими руками.

Идея N1 – Галогенка в помощь

Наиболее простой вариант – не изобретать велосипед с нуля, а использовать для базы старую или сгоревшую лампу освещения. Среди большого разнообразия осветительного оборудования довольно широко распространены галогенные лампочки. В быту особенно популярны их модели со штырьковым цоколем G и GU поэтому изготовление светодиодного светильника мы рассмотрим на примере такой лампы.

Для работы вам потребуются такие элементы:

Светодиоды – обеспечивают световой поток, от их технических характеристик будет зависеть мощность самодельной лампочки. Для этих целей желательно иметь одинаковые светодиодные элементы, так как это позволит упростить расчет и принцип их соединения.
Резисторы – на случай, если вам понадобится ограничить ток в цепи светодиодных деталей, однако можно обойтись и без них, если сопротивления светодиодов будет достаточно при выбранной схеме соединения.
Клей, герметик или другой материал для закрепления светодиодных элементов.
Соединительные провода, основание для фиксации светодиодов в LED лампочке.
Слесарный инструмент (отвертки, молоток, пассатижи), паяльник для электрического соединения светодиодных и резистивных деталей.

При выборе количества светодиодов в лампе изначально составьте схему расположения на пластине, затем выберите способ их подключения – последовательное или последовательно-параллельное. Параллельную схему для самодельной LED лампы можно выбирать лишь в том случае, если каждая деталь рассчитана на 12 В или вы ограничите величину напряжения для каждого из них с помощью резистора.

Схему расположения на будущей лампе можно придумать самому, а можете использовать стандартную форму:

Рис. 1: схема расположения светодиодов

Процесс изготовления светодиодной лампочки будет состоять из следующих этапов:

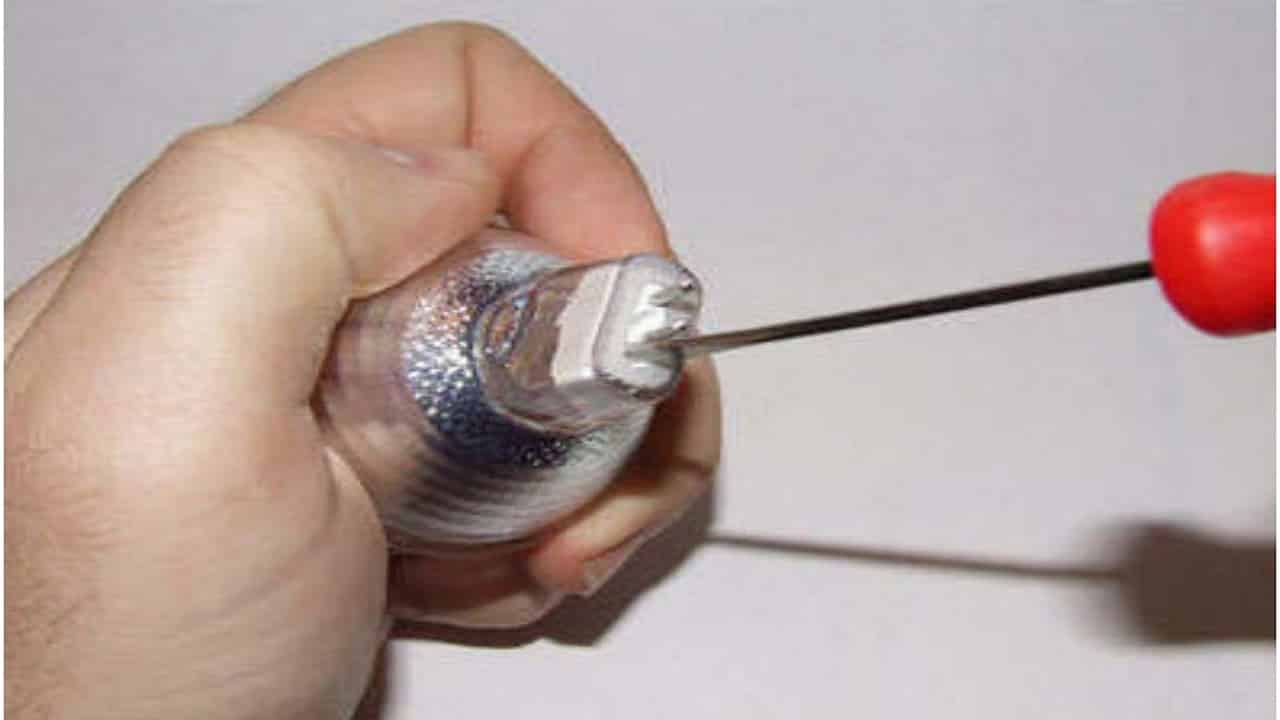

С помощью отвертки удалите герметик от штырьков цоколя старой лампы и выбейте их молотком или пассатижами.

Рис. 2. Удалите герметик от выводов

Важно не переусердствовать, чтобы не сломать корпус. Подготовьте основание для светодиодов, подойдет текстолит, гетинакс, электрокартон, также сгодиться бумага наклеенная на алюминиевый лист. Вырежьте круг подходящего диаметра по внутренним размерам галогенного прибора освещения

Вырежьте круг подходящего диаметра по внутренним размерам галогенного прибора освещения

Подготовьте основание для светодиодов, подойдет текстолит, гетинакс, электрокартон, также сгодиться бумага наклеенная на алюминиевый лист. Вырежьте круг подходящего диаметра по внутренним размерам галогенного прибора освещения.

Рис. 3: подготовьте основание для светодиодов

В соответствии с выбранной схемой расположения сделайте отверстия в основании, для этого можно использовать высечку, дырокол или нож.

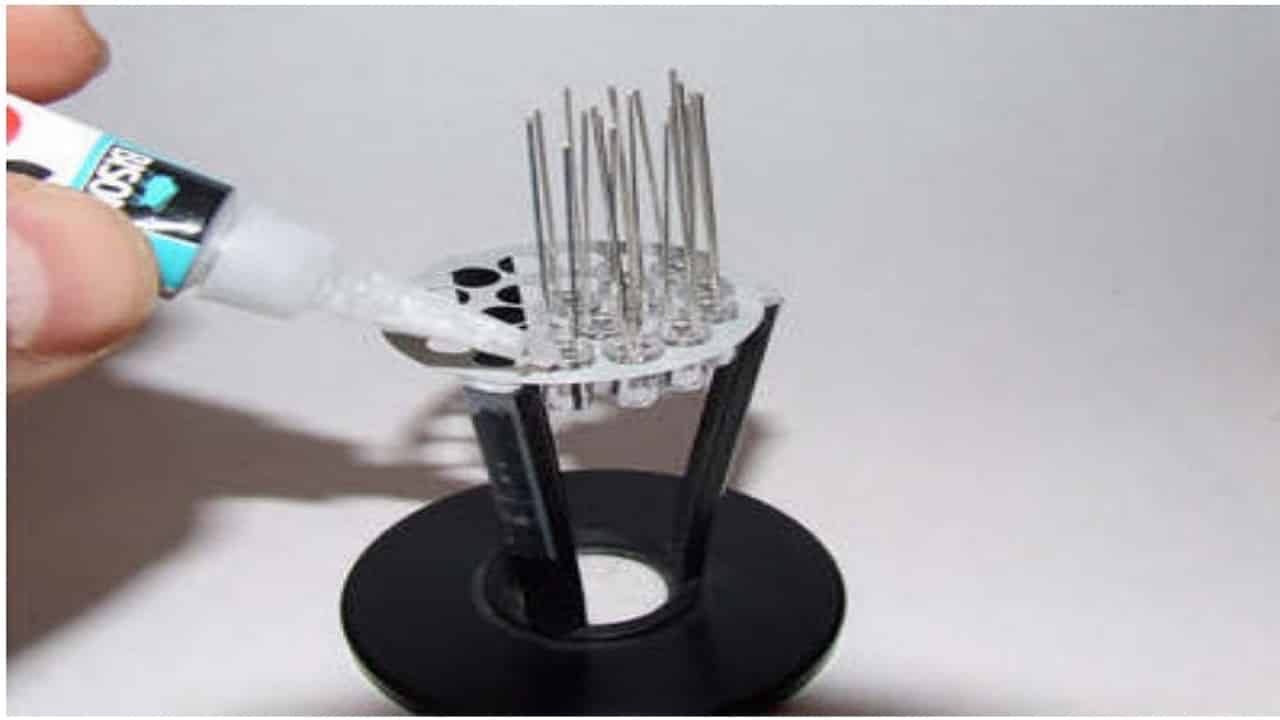

Установите светодиоды в отверстия на основании и зафиксируйте их при помощи клея.

Рис. 4. Зафиксируйте светодиоды на основании

Спаяйте светодиодные элементы в лампе по такой схеме, чтобы ток, протекающий через каждый из них или отдельную группу, не превышал допустимую величину. Компоновать в группы вы можете по своему усмотрению, для ограничения силы тока можете установить в цепь резистор. При пайке обязательно соблюдайте полярность выводов.

Советуем изучить Принцип работы и особенности источников бесперебойного питани

Рис. 5. Спаяйте по выбранной схеме

К полученным выводам от полупроводниковых элементов «+» и «-» припаяйте два куска медного провода. Соединять их скрутками не допускается в соответствии с п.2.1.22 ПУЭ.
По окончанию пайки ножки и места соединения желательно покрыть или залить клеем, он будет выступать в качестве диэлектрика новой лампы.
Установите диск со светодиодными элементами в корпус лампочки.

Рис. 6. Установите диск в корпус

Проклейте его по периметру, чтобы закрепить на отражателе. Теперь у вас в руках готовый собранный прибор, не забудьте нанести на выводах маркировку.

Однако заметьте, что подключить лампу напрямую в сеть 220 Вольт нельзя, так как устройство будет рассчитано на 12 В.

Расчет и принцип работы драйвера с гасящим конденсатором

Чтобы оснастить уже имеющиеся люстры и прочие светильники в квартире дешевым источником светодиодного света можно применить схему драйвера с гасящим конденсатором.

Главная его особенность – низкое потребление энергии. Собирая блок своими руками, каждый убедится, что он достаточно прост и в нем нет ничего лишнего, в том числе стабилизатора. Применяемые диоды не выделяют много тепла, поэтому в устройстве также отсутствует радиатор.

Единственный минус такой схемы – прямое подключение к сети 220В. Это значит, что если будут постоянные перебои напряжения, светильник станет постоянно мигать. Чтобы собрать подобный драйвер, потребуется подготовить исходные материалы:

Макетная плата.
Одно-двухваттные резисторы.
Предохранители.
Конденсаторы 47 mF на 500 В.
Диодные мосты типа КЦ405А.
Конденсаторы пленочные на 600 вольт (можно взять больше).

Если светодиодный светильник изготавливается для потолочной люстры под стандартный патрон, в качестве базы можно взять цоколь от перегоревшей экономной люминесцентной лампы. Для этого нужно своими руками, лучше вне помещения, аккуратно отсоединить лампу.

Схема

Работы схемы конденсатора, изготовленного своими руками, подчиняется следующему алгоритму:

Резистор (обозначаемый на схеме R1) снижает скачки в сети до момента стабилизации схемы. На это уходит порядка одной секунды. Его параметры – сопротивление 50-150 Ом, мощность – 2 Вт.
Резистор (на иллюстрации R2) поддерживает работу конденсатора-балласта – разряжает его, когда питание отключается. На практике это полезно для того, чтобы в случае необходимости проведения ремонта своими руками, мастер не подвергался действию электричества. Помимо этого, он препятствует образованию токового броска при не совмещении первой полуволны переменного сетевого тока с полярностью конденсатора.
С1 непосредственно гасящий конденсатор. Это главный элемент схемы светодиодного светильника на основе ленты или ламп. Его функция – фильтрация тока. С его помощью (варьируя параметр мощности) можно задать любое значение силы тока в цепи. Так, для диодов, приведенных в качестве основы (см. выше) его значение не долго превышать 20 мА при пиковом напряжении.
Дальше по схеме включается диодный мост.
С2 (конденсатор электролитического типа) предотвращает ламповое мерцание. Кроме того, благодаря медленному разряжению электролита светильник затухает не немедленно, а постепенно.

Основы расчета

Чтобы правильно рассчитать конденсатор, необходимо воспользоваться следующей формулой: I = 200*C*(1.41*U cети — U led): I – ток цепи (А); цифра «200» — постоянная, полученная умножением частоты тока 50 Гц на «4»; значение «1.41» — еще одна постоянная; С – емкость гасящего конденсатора, выраженная в фарадах; U cети – напряжение в используемой сети, обычно 220В; U led – общее падение напряжение на светодиодной полосе или отдельных диодов, например если каждый элемент имеет по 3,3В, то это значение нужно умножить на общее их количество и получится величина U led.

Правило подбора тока цепи (I) достаточно просто. Необходимо подобрать емкость гасящего конденсатора и количество диодов с заданным напряжением так, чтобы искомое значение тока цепи не превышало указанно в параметрах led-элементов. Задавая величину I можно устанавливать яркость свечения. Период времени службы диодов находится от нее в обратной зависимости.

На изображении приведена иллюстрация схемы типичного драйвера с гасящим конденсатором.

Материалы для самостоятельной сборки

Многокристальные светодиоды HK6

Делать самостоятельно источник света на диодах можно при помощи таких материалов:

цоколя от сгоревшей люминесцентной лампочки;
LED-элементов с силой тока 100-120 мА и напряжением 3-3,3 В – понадобится лента или отдельные светодиоды НК-6;
диодного моста или диодов-выпрямителей с маркировкой 1N4007;
предохранителя из цоколя сгоревшего источника света;
конденсатора – параметры зависят от схемы сборки и числа светодиодов;
пластикового каркаса для крепления светодиодов;
суперклея или жидких гвоздей;
электролитов и драйверов.

Составляйте список материалов заранее.

Особенности конструкций и последовательность выполнения работ

Настольная лампа с виду имеет простую конструкцию, но люди редко задумываются о сложности простых вещей. Когда встает вопрос о создании, то редко кто самостоятельно находит ответ. Основные элементы:

Электромеханическая часть. С помощью нее, от сети к патрону лампы, доходит электричество.
Опорная часть. Элемент держит рефлектор или осветитель.
Осветитель. Это сама лампа под рефлектором или абажуром.

Светильники на стойках приковывает вниманием своим дизайном абажура, а сами стойки выполняют функцию дополнения. Если модель на шарнирах, то все меняется наоборот

Разберем более подробно части настольного светильника.

Электрическая схема включает кабель, сетевую вилку, патрон и переключатель. Контроллер напряжения устанавливается не везде, а только в местах с перепадами электричества. Патрон Е27 ставится только на резьбу хвостика. Для узкого цоколя патрон также ставят на резьбу. Идеально подходят патроны с люстры. Они оснащены фланцами с резьбой.

Электробезопасность – это отдельный вопрос при изготовлении. Правила, которым все должны придерживаться:

кабель берут круглый с двойной изоляцией;
жилы, проводящие ток, используют гибкие. В них должно быть множество проволочек. Среднее сечение идет около 0,3 – 0,4 квадратных миллиметров или больше;
применяются диэлектрические втулки. Нужны они в местах деталей проводящих ток. В таких конструкциях используются манжеты и колена;
натягивать до упора кабель не следует;
провода завязывают в угол перед вводом. Благодаря этому, после натяжения он не потеряет целостность внутренней части.

Конструкция стойки настольной лампы для рабочего стола проще кронштейна на шарнире. По несгораемым диэлектрикам проводят провод к патрону. Звено цельное? Замечательно. Проводим кабель по верхней части и надежно фиксируем на нем. Трубчатые звенья проводят провода внутри себя. Над изломами делают петли, а на переходе к осветителю она идет больше. Настольная лампа с шарниром сильно изменяет положение, поэтому используют винтовые зажимы.

Самодельная лампа может оснащаться столярной струбциной. Слесарная не подойдет, ведь на ней нет мягкого покрытия. При создании используют гнездо металлической трубки. Его фиксируют со струбциной сквозными болтовыми соединениями. В гнездо устанавливается штырь. Он играет роль элемента находящегося снизу шарнира кронштейна.

Для шарнирных светильников подойдут только рефлекторы. Абажур они просто не выдержат. Для ровного сета используют форму параболического типа. Самостоятельно изготавливают одинарный рефлектор. Он дает не равномерное освещение. Данную деталь высокого качества изготовить не получится, но ее можно купить. Для отвода воздуха, который будет нагреваться, и выходить, нужен проем в верхней части. Светодиодные и люминесцентные лампы сильно не нагревают деталь, но изделие расходуется. Так что отвод в любом случае лучше сделать.

Принцип связки

Как сделать светодиодный светильник своими руками
