Новые подходы к регулировке яркости и управлению светодиодами

Какое напряжение идёт на диод

Производители указывают номинальное прямое напряжение. Это значение будет различным для каждого типа светодиода. Но не нужно каждый раз проверять значения в документации. Достаточно использовать примерную таблицу, содержащую безопасные диапазоны напряжения:

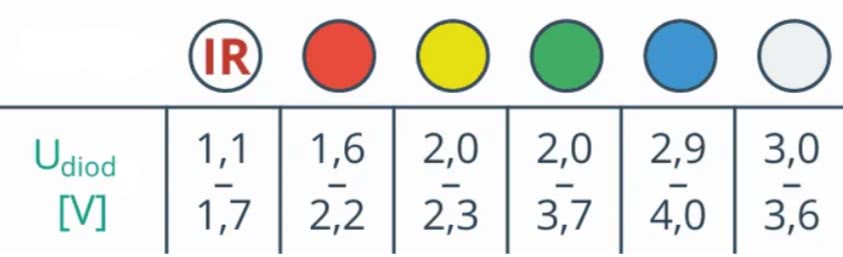

Прямое напряжение LED в зависимости от цвета

Приведенная таблица содержит значения, которые были записаны из даташитов наиболее популярных производителей светодиодов. Конечно есть исключения, например сверх-яркие или мощные светодиоды. Но в случае с обычными, можно смело пользоваться этой таблицей.

А это ещё одна, аналогичная.

В общем когда пропускаем через LED ток желаемой интенсивности (например 20 мА), то прямое напряжение на нем устанавливается само.

Основные технические характеристики

Диодные лампы характеризуются следующими основными параметрами:

• яркость (интенсивность светового потока);
• напряжение (тип используемого напряжения);
• сила тока;
• длина волны и цветовая характеристика.

Яркость

Яркость воспринимается зрительными ощущениями, поскольку освещённость предмета на сетчатке глаза пропорциональна его яркости. Складывается она из нескольких параметров. называется Световой поток это количество световой энергии. Единица измерения люмен.

Единицей силы света является один люмен на стерадиан, также измеряемый в канделах: 1 cd. Измеряется яркость в милликанделах. Различают яркие (20 – 50 мкд.) и сверх яркие (20000 мкд. и выше) светодиоды белого свечения. Светодиодная яркость пропорциональна величине протекающего через него тока, т. е. чем выше напряжение, тем больше яркость.

Рекомендуем Вам также более подробно прочитать про возможности и область применения диммеров.

Напряжение

Напряжение, необходимое для работы светодиода, это не напряжение питания, а величина падения напряжения на светодиоде. Колебания напряжения питания вызывает перегорание светодиода. Напряжение напрямую зависит от цвета.

Сравнительная характеристика светодиодов разного цвета

Сила тока

Работает светодиод на постоянном или пульсирующем токе. Поднимая или снижая интенсивность можно варьировать яркость свечения. Рабочий ток индикаторных светодиодов 20 – 40 мА. Сила тока осветительных элементов составляет от 20 мА. СОВ (на 4 чипа), например, рассчитаны на 80 мА. Одноваттные светодиоды потребляют приблизительно 300-400 мА.

Длина волны и цветовая характеристика

Излучаемый диодом цвет зависит от длины волны светового излучения. Измеряется она нанометрами (0.000000001 метра). Монохроматическое (одночастотное) излучение связано с длиной волны, перемещающейся внутри. Границы длины волны соотносятся с основными цветами определенным образом.

Цвет излучения светодиода меняется при внесении в полупроводниковый материал активных веществ. Для получения светодиодов красного цвета в качестве полупроводников используется алюминий индий – галлий (AllnGaP), для цветов сине – голубого и зеленого спектра – индий – нитрид галлия (InGaN).Чтобы получить, например, белый свет, кристалл синего светодиода покрывают тонким слоем люминофора, который излучает жёлтый и красный свет под действием синего спектра.

В результате смешивания цветов получается белый свет. Белые светодиоды определяются цветовой температурой, измеряемой в К.

Рекомендуем Вам также ознакомиться с тем, как работает датчик движения.

Как определить какой светодиод стоит?

Как определить какой светодиод стоит в вашем устройстве или приборе.

Порядок действий тот же самый

1. Вам необходимо воспользоватся тестером и определить напряжение светодиода. Вам может помочь в этом наша статьяКак проверить светодиод?
2. Далее после того как вы определили весь светодиодный модуль вышел из строя или одиночный светодиод. Вам нужно определить тип светодиода, а именно его габариты корпуса. Измеряются они в миллиметрах. Вам может помочь в этом наша статья Размеры светодиодов.
3. Далее зная корпус диода и его напряжение вам не составит ни какого труда приобрести нужные вам светодиоды или светодиодные модули на Aliexpress.

ВНИМАНИЕ!

Если перед вами светодиодный модуль с вышедшими из строя светодиодами и перед вами стабилизированный по напряжению модуль (т.е на напряжение 12/24 В). Проверьте тестером элементы сопротивления, так как зачастую светодиоды выходят из строя благодаря сгоревшему сопротивлению в цепи.

Техника безопасности

Кратко о нюансах подключения, которое выполняется в большинстве домов – для обеспечения безопасности при работе с электрической цепью часто бывает мало выключить один только выключатель. Дело в том, что он, как правило, размыкает фазу, но при этом из-за отсутствия заземления на ноле остается остаточное напряжение. Если заземление неправильное, например, люди подключаются к батарее или водопроводу, есть риск попасть на напряжение между фазой и заземлением. Отключайте питание полностью на рубильнике или счетчике на входе в дом или квартиру, и сделайте уже правильное заземление, если у вас его нет.

Последовательное подключение

Собрать рабочую схему на одном светодиоде – несложно. Другое дело, когда их несколько. Как правильно подключить 2, 3 … N светодиодов? Для этого нужно научиться рассчитывать более сложные схемы включения. Схема последовательного подключения представляет собой цепь из нескольких светодиодов, в которой катод первого светодиода соединен с анодом второго, катод второго с анодом третьего и так далее.

А падения напряжений суммируются:

Исходя из этого, можно сделать выводы:

• объединять в последовательную цепь целесообразно только светодиоды с одинаковым рабочим током;
• при выходе из строя одного светодиода произойдёт обрыв цепи;
• количество светодиодов ограничено напряжением БП.

Особенности работы и расчеты

Использование резистора при проверке светодиода

Несмотря на существенные преимущества, внимательные пользователи рекомендуют обращать внимание на существенные недостатки светодиодных приборов:

• полупроводниковые технологии определяют нелинейные вольт-амперные характеристики (ВАХ);
• повышение напряжения выше определенного порога сопровождается деградацией p-n перехода;
• на определенном уровне (при прямом или обратном включении) резкое увеличение силы тока повреждает изделие.

Особое значение имеет собственное небольшое сопротивление в рабочем режиме. Относительно небольшое изменение основных параметров источника питания способно повредить полупроводниковый переход. По этой причине в цепь добавляют токоограничительный резистор.

Математический расчет

Таблица зависимости напряжения светодиода от его цвета

В простейшей цепи к источнику постоянного тока (I) с определенным напряжением (Uи) на выходных клеммах подключают последовательно токоограничивающий резистор (R) и светодиод. Рассчитать электрическое сопротивление можно с применением известной формулы закона Ома (I = U/R).

Также пригодится второй постулат Кирхгофа. В данном примере он определяет следующее равенство: Uи = Ur + Uc, где Ur (Uc) – напряжение на резисторе (светодиоде) соответственно. Простым преобразованием этих выражений можно получить базовые зависимости:

• Uи = I*R + I*Rc;
• R = (Uи — Uc)/ I.

Здесь Rc обозначает дифференциальное сопротивление полупроводникового прибора, которое изменяется по нелинейному закону в зависимости от напряжения и тока. На обратной части вольт-амперной характеристики можно выделить область запирания. Существенное увеличение Rc на этом участке предотвращает движение электронов (Iобр = 0). Однако при последующем увеличении напряжения на определенном уровне (Uобр-м) возникает пробой p-n перехода.

Расчет сопротивления резистора для светодиода при 5 В

Так как драйвер обеспечивает питание постоянным током, особо внимательно нужно изучить соответствующее «прямое» включение. Особенности ВАХ:

• на первом участке до Uн плавно уменьшается сопротивление и соответствующим образом увеличивается ток;
• от Uн до Uм – рабочая зона (излучение в световом диапазоне);
• далее – резкое уменьшение сопротивление провоцирует экспоненциальный рост силы тока с последующим выходом изделия из строя.

Графический расчет

Вольтамперная характеристика светодиодов

Если взять ВАХ, можно применить графическую методику. Исходную графическую и цифровую информацию берут из паспорта, либо на официальном сайте производителя. Алгоритм действий (пример):

• по исходным данным номинальный ток светодиода (In) составляет 25 мА;
• от соответствующей точки (1) на вертикальной оси ординат проводят пунктир до пересечения с кривой ВАХ (2);
• отмечают напряжение источника питания (Uи = 5,5 V) на оси абсцисс (3);
• проводят линию через точки (2) и (3);
• пересечение с осью ординат покажет значение максимально допустимого тока (Im = 60 мА).

Расчет сопротивления резистора для обеспечения диоду тока величиной 100 мА при напряжении источника питания – 5 вольт

Далее по классической формуле не сложно рассчитать, какой резистор нужен для светодиода в этом случае: R = Uи /Im = 5,5/ 0,06 ≈ 91,7. В серийном ряду надо выбрать ближайший номинал с небольшим запасом – 100 Ом. Это решение несколько уменьшит КПД. Но в щадящем режиме функциональные компоненты будут меньше греться. Соответствующим образом снизятся нагрузки на полупроводниковый переход. Следует рассчитывать на увеличение длительности срока службы источника света.

Для корректного выбора резистора надо знать мощность (P). Стандартные значения (Вт): 0,125; 0,25; 0,5; 1; 2; 5. Вычисления можно сделать по любым известным параметрам с применением формул: P = Im2 * R = Ur2 / R. Если взять исходные данные рассматриваемого примера: P = 0,06 * 0,06 * 100 = 0, 36 Вт. С учетом типового модельного ряда выбирать надо резистор сопротивлением 100 Ом с мощностью рассеивания 0,5 Вт.

Ещё раз о трёх важных моментах

Прямой номинальный ток – главный параметр любого светодиода. Занижая его, мы теряем в яркости, а завышая – резко сокращаем срок службы. Поэтому лучшим источником питания является светодиодный драйвер, при подключении к которому через светодиод всегда будет протекать постоянный ток нужной величины. Напряжение, приведенное в datasheet к светодиоду, не является определяющим и лишь указывает на то, сколько вольт упадёт на p-n-переходе при протекании номинального тока. Его значение необходимо знать для того, чтобы правильно вычислить сопротивление резистора, если светодиод будет работать от обычного БП

Для подключения мощных светодиодов важно не только надёжное электропитание, но и качественная система охлаждения. Установка на радиатор светодиодов с мощностью потребления более 0,5 Вт станет залогом их стабильной и продолжительной работы

Лазерные диоды

Лазерные устройства – это отдельный вид светодиодов, который не относиться ни к индикаторным, ни к осветительным. Да и технология его создания мало чем напоминает производство стандартных led-элементов.

По сути, это полупроводниковый лазер, который построен на базе светодиода. При включении они излучают очень узкий световой пучок. Современные устройства имеют угол рассеяния от 5 до 10°. В продаже имеются устройства, которые работают в видимом диапазоне, а также инфракрасные и ультрафиолетовые лазерные диоды.

Такие кристаллы устанавливают в лазерные указки, целеуказатели, приводы оптических дисков, оптические мыши и т. д.

Как определить параметры светодиода

Разбирая на детали старые или нерабочие устройства часто можно найти светодиоды. Однако в большинстве случаем на них отсутствует какая-либо маркировка или другие опознавательные знаки. Поэтому определить их параметры по справочнику попросту невозможно. Отсюда возникает вполне естественный вопрос: как определить параметры светодиода?

Опытные электронщики таким вопросом практически не задаются, поскольку могут с достаточной точностью определить параметры такого полупроводникового прибора, ориентируясь лишь на его внешний вид и зная некоторые нюансы, присущие большинству светодиодов. Эти нюансы рассмотрим и мы.

Последовательное подключение

При последовательном же подключении светодиодов через них протекает один и тот же ток. Количество светодиодов не имеет значение, это может быть всего один светодиод, а может быть 20 или даже 100 штук.

Например, мы можем взять один светодиод 2835 и подключить его к драйверу на 180 мА и светодиод будет работать в нормальном режиме, отдавая свою максимальную мощность. А можем взять гирлянду из 10 таких же светодиодов и тогда каждый светодиод также будет работать в нормальном паспортном режиме (но общая мощность светильника, конечно, будет в 10 раз больше).

Ниже показаны две схемы включения светодиодов, обратите внимание на разницу напряжений на выходе драйвера:

Так что на вопрос, каким должно быть подключение светодиодов, последовательным или параллельным, может быть только один правильный ответ – конечно, последовательным!

Количество последовательно подключенных светодиодов ограничено только возможностями самого драйвера.

Идеальный драйвер может бесконечно повышать напряжение на своем выходе, чтобы обеспечить нужный ток через нагрузку, поэтому к нему можно подключить бесконечное количество светодиодов. Ну а реальные устройства, к сожалению, имеют ограничение по напряжению не только сверху, но и снизу.

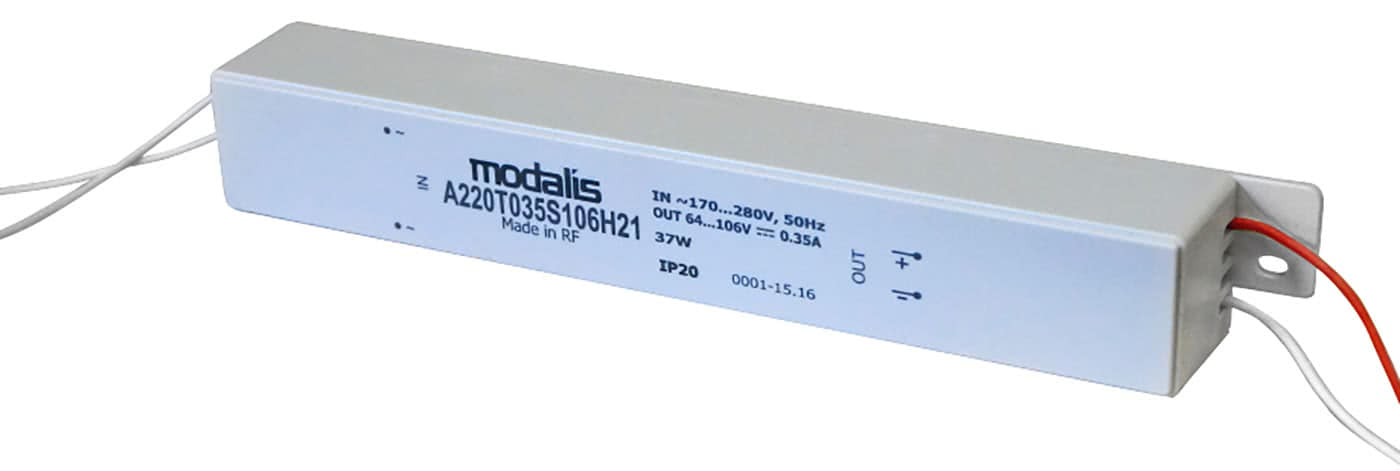

Вот пример готового устройства:

Мы видим, что драйвер способен регулировать выходное напряжение только лишь в пределах 64…106 вольт. Если для поддержания заданного тока (350 мА) нужно будет поднять напряжение выше 106 вольт, то облом. Драйвер выдаст свой максимум (106В), а уж какой при этом будет ток – это от него уже не зависит.

И, наоборот, к такому led-драйверу нельзя подключать слишком мало светодиодов. Например, если подключить к нему цепочку из 10-ти последовательно включенных светодиодов, драйвер никак не сможет понизить свое выходное напряжение до необходимых 32-36В. И все десять светодидов, скорее всего, просто сгорят.

Наличие минимального напряжения объясняется (в зависимости от схемотехнического решения) ограничениями мощности выходного регулирующего элемента либо выходом за предельные режимы генерации импульсного преобразователя.

Разумеется, драйверы могут быть на любое входное напряжение, не обязательно на 220 вольт. Вот, например, драйвер превращающий любой источник постоянного напряжения (блок питания) от 6 до 20 вольт в источник тока на 3 А:

Вот и все. Теперь вы знаете, как включить светодиод (один или несколько) – либо через токоограничительный резистор, либо через токозадающий драйвер.

Применение светодиодов

Сферы применения светодиодов постоянно расширяются. Первоначально они использовались как световые индикаторы в схемах включения или работы электронной аппаратуры. Например, включение передатчика, переход на повышенную или пониженную мощность и т.д. Могли фиксировать автоматическое включение, например, при появлении сигнала вызова или для привлечения внимания. Использовались мигающие или одноцветные светодиоды – красные, желтые, зеленые, синие.

Малогабаритные сверхъяркие DIP-светодиоды соединяли в последовательно-параллельные цепочки и питали их прямо от сети 220 В. Поместив такие последовательные группы диодов в прозрачную гибкую ПВХ-трубку и залив их прозрачным герметиком, получили «гибкий неон» – светящийся «жгут». Его можно проложить по бортику бассейна, бордюру дорожки, украсить крышу дома или дерево в саду.

Использование гибкого неона.

Появление гибких многослойных плат и SMD-корпусов для поверхностного монтажа привело к созданию гибких светодиодных лент.

Вначале это были средства декоративной отделки интерьера помещений. Увеличение мощности SMD-диодов и плотности их размещения на плате позволило начать использование светодиодных лент вначале для вспомогательного, а потом и основного освещения. Увеличение степени пылевлагозащиты лент привело к их использованию для декоративной подсветки, а потом и основного освещения в условиях улицы.

Одновременно шла разработка светодиодных ламп для замены ламп накаливания в светильниках – бра, люстрах, настольных лампах. Появились лампы-ретрофиты – полные аналоги ламп накаливания и люминесцентных трубок по форме, размерам колб, напряжению питания. Началась постепенная замена ламп накаливания на светодиодные ретрофиты. При этом прекращалось производство ЛН – вначале 100 Вт и более, потом 75, 60 и т.д.

Разработка мощных единичных светодиодов, особенно в корпусе Emitter или PCB Star, способствовала появлению фонариков со встроенным аккумулятором. Яркость и длительность свечения после одного цикла заряда в разы превосходила прежние модели.

Отличная управляемость светодиодов электронными средствами — контроллерами и диммерами – регуляторами яркости, позволила использовать мощные прожекторы в светодинамической иллюминации улиц и площадей городов и поселков в любом регионе страны.

Применение в декоративной подсветке зданий.

Светодиодные ленты типа RGB, RGBW и RGBWW дали возможность не только получить мощные потоки белого света, но и в широких пределах изменять его белый оттенок от желтоватого теплого до синеватого и голубого холодного.

Управляемость новых источников света позволяет широко использовать их в световой рекламе – «бегущих строках», световых табло, информационных экранах и т.п. Используют эти яркие цветные и белые источники света в фасадной рекламе и на крышах – плоские и объемные буквы и рисунки, фирменные названия, изображения товарных знаков и многое другое.

И все эти конструкции работают много дольше аналогов на обычных лампах, почти не требуя обслуживания и потребляя при этом в разы меньше электроэнергии. Технические характеристики светодиодов и светотехнической аппаратуры постоянно растут. Стоимость светодиодов уменьшается, а применение расширяется.

Потребление светодиода ватт. Как узнать мощность светодиодной ленты

Для организации наружного и внутреннего освещения, особенно для создания разнообразных локальных подсветок интерьерных зон, все чаще прибегают к использованию светодиодных лент .

Светодиодные ленты универсальны, по сравнению со светильниками они недороги, по сравнению с люминесцентными лампами — весьма энергетически экономичны, к тому же их очень несложно монтировать, — все это объясняет растущую популярность светодиодных лент у самого широкого круга потребителей.

В связи с актуальностью данной темы давайте поговорим о параметрах светодиодных лент, о том как узнать и рассчитать мощность ленты и на что стоит ориентироваться при выборе светодиодной ленты для своих нужд.

Типичная светодиодная лента — это своеобразная гибкая печатная плата со смонтированными на ней в определенном порядке SMD-светодиодами с одной стороны, и с проводящими дорожками с обратной стороны. Данные ленты выпускаются на постоянное напряжение 5, 12, 24 или 36 вольт. Класс защиты ленты может быть от IP20 (самая открытая и незащищенная) до IP68 (полностью водонепроницаемая, облаченная в силиконовую трубку).

Наиболее популярные SMD светодиоды, применяемые на таких лентах: SMD3528, SMD5050, SMD5630 и SMD5730. Цифры в маркировке светодиода обозначают габаритные размеры светодиодов в миллиметрах, например светодиод SMD5630 имеет длину 5,6 мм и ширину 3,0 мм.

Сами же светодиодные ленты на бобинах имеют того рода маркировку: 24W 12V 2A – это характерные параметры, например, 5 метров ленты с потреблением 4,8 Вт на метр, это может быть лента с 60 светодиодами SMD3528 на каждый метр. Более детально о типах светодиодов расскажем далее.

Вот мощности наиболее популярных светодиодов, которые встречаются на лентах:

SMD3528 – 0,11 Вт;

SMD5050 – 0,3 Вт;

SMD5630 – 0,5 Вт;

SMD5730 – 0,5 Вт.

Самый маленький из перечисленных SMD-светодиодов используемых в изготовлении лент — это SMD3528 , имеющий габариты 3,5 на 2,8 мм и номинальную мощность 0,1 Вт. Это однокристальный светодиод. Ленты, собранные из данных диодов, отличаются дешевизной и особой универсальностью: обычно напряжение питания ленты составляет 12 В. Такие ленты популярны в декоративном оформлении потолков и различных интерьерных ниш.

Одиночная цепь на ленте содержит три светодиода SMD3528 и один токоограничительный резистор. Таких параллельно соединенных цепей на ленте много, их можно отрезать столько, сколько нужно. Из-за наличия токоограничительного резистора на один светодиод ленты приходится уже в среднем не 0,1 Вт, а 0,08 Вт при напряжении питания 12 В.

Ленты выпускаются с разной плотностью светодиодов на метровый отрезок ленты, обычно кратно 30 или 60: 30, 60, 120, 180 и 240 светодиодов на метр. Таким образом мощность отрезка ленты определенной длины можно узнать просто сосчитав светодиоды на отрезке. Причем отрезать ленту следует строго по специальным меткам, нанесенным на лицевую сторону ленты.

Один метр ленты с 60 светодиодами SMD3528 на метр будет иметь мощность 4,8 Вт; соответственно 120 светодиодов на метр — 9,6 Вт; 180 — 14,4 Вт: 240 — 19,2 Вт на метр. Если нужно меньше или больше — отрезается кусок по отрезным меткам и тогда мощность изменится пропорционально: пол метра — 2,4 Вт, полтора метра — 7,2 Вт (60 светодиодов на метр) и т. д.

Ленты на светодиодах SMD5050 втрое мощнее лент на диодах SMD3528, ведь в одном SMD-элементе здесь содержится три светоизлучающих кристалла таких как в одном SMD3528. Данные ленты хорошо подходят для построения систем подсветки рабочих столов, потолков и дверных проемов, также популярен данный типоразмер в подсветке автомобильных салонов.

Примечательно, что светодиодные ленты с диодами типоразмера SMD5050 бывают и трехцветными. Здесь 1 метр с 30 светодиодами на метр будет потреблять 7,2 Вт, а с 60 и 120 светодиодами на метр — соответственно 14,4 и 28,8 Вт. Отрезок в полметра — 3,6 Вт.

Очевидно, мощность пропорциональна длине. Отрезать следует только по отметкам, иначе одна из параллельных цепочек с резистором будет нарушена и у вас останутся неиспользуемые светодиоды на ленте. Чем выше напряжение питания ленты (по документации) — тем длиннее единичная цепочка светодиодов которую нельзя нарушать отрезая.

Далее по размеру идут SMD5730 и SMD5630 , каждый светодиод на 0,5 Вт. Из лент на данных светодиодах можно строить полноценное освещение. 30 светодиодов на метр такой ленты будут потреблять 15 Вт, а 60 на метр — все 30 Вт. Если нужно 3 метра ленты с диодами SMD5630 с плотностью диодов 60 элементов на метр — потребуется стабилизированный блок питания на 90 Вт.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

Видео: подключение герметичного блока питания

https://youtube.com/watch?v=9b89kufyf54

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.

5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Параметры питающей сети

При изготовлении любого устройства своими руками, необходимо определить параметры источника, который будет осуществлять питание светодиодов. Сеть 220 В, автомобильный аккумулятор на напряжение 12 В или простые батарейки – в любом случае необходимо определить диапазон питающего напряжения, то есть минимальное и максимальное его значение. На сеть 220 В дается (но не всегда соблюдается) допуск ±10%. Для аккумулятора берется в расчет напряжение при полной зарядке и в разряженном состоянии. С батарейками и так всё понятно.

В случае с автономными источниками питания важно также узнать их емкость и максимальный выходной ток
