Электрические орехи для соединения проводов

Назначение и преимущества соединителей

Маркировка кабельных зажимов

Зажим-орех для электропроводов особо востребован в ситуациях, когда необходимо подготовить ответвление от магистрального провода без необходимости его разрезания. Показательный пример применения этого соединителя – использование в этажных подъездных щитках, от которых электроэнергия подается в квартиры по ответвлениям от основной кабельной линии. При оформлении очередного отвода в жилое помещение магистральный провод на каждой площадке прокладывается неразрывным способом. Питание в отдельные квартиры подается за счет обустройства ответвления с применением «орехов» электромонтажных.

При такой организации пропадание контакта на втором этаже здания, например, приведет к одновременному исчезновению питания во всех квартирах, расположенных в верхних его этажах.

Орехи для проводов допускается устанавливать в линиях электроснабжения с рабочим напряжением до 660 Вольт, в пределах которого удается получить надежное подключение отходящего провода к магистральной кабельной трассе. Благодаря использованию этих электротехнических элементов на выполнение соответствующих монтажных работ времени расходуется значительно меньше. При этом от монтажника не требуется особых умения и усилий.

Орешки для соединительных проводов не гарантируют абсолютной герметичности, поскольку в определенных условиях в них может попадать пыль или влага. Чтобы избежать этой неприятности, специалисты советуют после образования соединения обматывать корпус сжима «орех» изоляционной лентой.

К бесспорным преимуществам зажимов этого типа относят:

• С их помощью удается подключать ответвления без разрыва кабеля.
• Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
• Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).

Последнее преимущество особо важно при монтаже проводящих линий, поскольку в этом случае исключается окисление контактов и возможность полного прерывания подачи электроэнергии к потребителю

Что такое «орех»

Соединительный сжим этого типа предназначен для ответвления от магистрального провода без разрыва последнего

Поскольку жила основного проводника остается целой, проблемы с магистралью не будет, что весьма важно

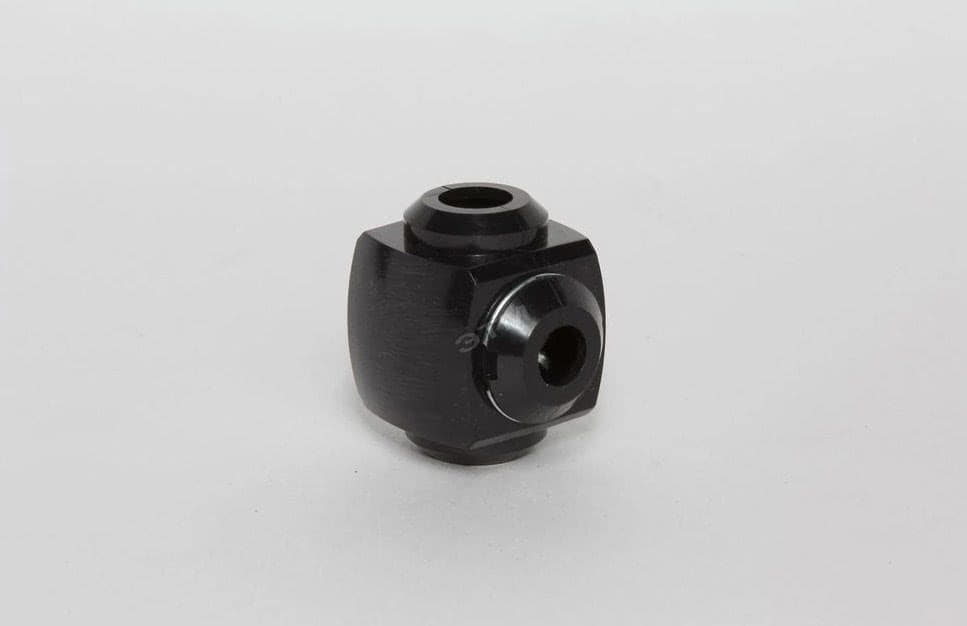

Сжим, который внешне выглядит как орех (отсюда и название), состоит из разборного корпуса, состоящего из двух половин, и собственно сжима – колодки, в которой закрепляются провода. Колодка представляет собой три пластины (плашки), наложенные друг на друга и стягивающиеся четырьмя винтами. Две половины корпуса «ореха» скрепляются между собой пружинными разъемными кольцами.

На фото цифрами обозначены:

Здесь стоит заметить, что существуют сжимы, корпус которых крепится не кольцами, а отжимными защелками.

Две крайние пластины имеют отштампованные канавки, расположенные перпендикулярно друг другу. В них укладываются провода. Между этими пластинами находится третья, она ровная, без канавок.

Все три пластины выполнены из стали, а потому позволяют соединять провода из разнородных металлов. К примеру, медные с алюминиевыми

Это важное преимущество сжимов такого типа. На фото ниже магистральный провод выполнен из алюминия, а ответвление медное

Подключение выключателя с двумя клавишами

Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.

Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.

Прокалывающие зажимы для проводов, ответвитель ОВ, зажим орех

Для быстрого и безопасного ответвления изолированного кабеля используются специальные элементы – прокалывающие зажимы для проводов. С их помощью можно в короткие сроки произвести прокладку и ответвления линий электропередач напряжением 220 вольт, не снимая изоляцию с кабеля.

Описание конструктивных особенностей специальных зажимов

Ответвление провода без зачистки изоляции производится при помощи специальных устройств.

Зажимы состоят из следующих элементов:

1. Герметичный корпус.
2. Специальные пластины для обеспечения контактов.
3. Алюминиевые прокалывающие зубцы.
4. Одноразовые затяжные болты со скручиваемыми головками.

Зажимы прокалывающие – это узлы, помещенные в корпус из полимерного материала, усиленного стекловолокном. В корпусе имеются отверстия с контактными пластинами для ввода кабеля. Пластины оснащены зубцами, которые служат для прокола изоляционного материала и надежного контакта с жилами из меди или алюминия.

Нарушение изоляции осуществляются вследствие давления специального зажимного болта на устройство. Кабель надежно фиксируется в приборе при помощи болтового соединения с оригинальной срывающейся головкой. Эта деталь качественно фиксирует кабель, оберегая контакты от сдавливания, резьбовое соединение от срыва. Полученное соединение полностью герметично.

Прокалывающие зажимы для электрических проводов используются при прокладке воздушных линий. Благодаря герметичности узлы устойчивы против атмосферных воздействий.

Перепады температуры и влажности не влияют на качество полученных соединений. Полная защита обеспечена вследствие использования приложенных специальных резиновых колпачков.

Колпачки предназначены для защиты выходящих свободных концов.

Способ установки ответвителей

Конструкция современных моделей клемм для отвода позволяет совершать данную операцию за короткое время с безопасностью при монтаже. Благодаря высокому качеству материалов ответвитель прокалывающего типа позволяет произвести надежный контакт без разрыва изоляции.

Чтобы произвести ответвление проводов, выполняются следующие операции:

1. Выбор подходящей модели в соответствии с параметрами соединяемых проводов.
2. Установка прибора на основную магистраль.
3. Продевание в отверстие жилы для ответвления и фиксация при помощи болта.
4. Постепенное закручивание затяжного болта до срыва головки, эта операция осуществляется при помощи динамометрического ключа.

При выборе нужной модели нужно изучить маркировку прибора. На ней указаны допустимые сечения жил и размер головки болта под соответствующий ключ. Наиболее часто используются ключи размером 13 мм.

Достоинства и недостатки ответвителей

Ответвитель ОВ обладает отличными качествами:

• возможность осуществлять ответвление без отключения напряжения благодаря надежной изоляции контактных пластин от зажимных болтов;
• высокая герметичность изделия, позволяющая использовать его при любой погоде;
• простота и доступность в использовании;
• длительный эксплуатационный срок;
• доступная цена;
• возможность соединения жил из различных металлов – меди и алюминия.

К недостаткам можно отнести невозможность повторного использования ответвителя.

Использование устройств под названием «орех»

При отведении электрического питания от межэтажных распределительных щитков в квартиры применяется соединение проводов с помощью зажимов типа орех. Правильное название этого узла – зажим ответвляющий, благодаря внешнему сходству с плодом, среди электриков он известен, как орех.

После зачистки жилы укладываются в специальное отделение и затягиваются винтиками, после этого корпус защелкивается. Корпус узла орешек не герметичен, в его полость свободно проникают пыль, влага, фрагменты мусора. Для защиты от внешних загрязнений клемму рекомендуется изолировать при помощи изоленты.

Преимущества сжимного устройства:

• простота конструкции, удобство в использовании;
• надежность и долговечность ответвлений;
• компактность, малый вес;
• низкая цена;
• качественное соединение медных и алюминиевых жил любых сечений.

К недостаткам относятся такие свойства:

• отсутствие герметичности сжимного ореха;
• необходимость отключения электросети во время проведения операции по ответвлению.

Сжимной орех можно приобрести в торговой сети, он предназначен для соединений проводов, имеющих сечение 1,5 – 150 квадратных миллиметров. Допускаются комбинированные сочетания жил из алюминия и меди, для этих целей используют соединительные промежуточные пластинки.

Отвод от столба высоковольтной линии

Отвод от столба высоковольтной линии

Согласно положениям действующей нормативной документации работы по подключению кабеля, протягиваемого от столба ЛЭП до ввода в дом, проводятся специализированными организациями. Это объясняется тем, что открытая часть общей трассы подвода электроэнергии очень важна с точки зрения правильности ее обустройства.

Такие работы могут выполняться только специалистами, которые при монтаже используют особые приемы прокладки линий, включая оформление ответвлений от типового кабеля СИП.

Согласно требованиям ПУЭ, при воздушном способе подводки допускается использовать следующие типы проводного материала:

• Медные жилы сечением 4 мм квадратных при расстоянии от столба до дома порядка 10 метров;
• такой же кабель, но с медными жилами сечением 6 мм квадратных – при удалениях от 10 до 15 метров;
• алюминиевые провода сечением не менее 16-ти мм в диаметре – во всех случаях, когда в целях экономии их медный заменитель не используется.

Обустройство отвода от столба, расположенного на улице около дома – это как раз тот случай, когда потребуется сквозное соединение типа «орех». При использовании этого объединительного элемента удастся обеспечить надежный контакт жил алюминиевого кабеля высоковольтной линии с медным отводом в сторону жилого строения.

Электромонтажный орех

Для соединения жил проводов и кабелей широко применяются клеммы. Для соединения необходимо удалить изоляцию и вставить зачищенную жилу в клемму. Но вовсе не обязательно ограничиваться зачисткой концов проводников. Изоляция может быть удалена в любом месте. При этом провод можно не разрезать, а использовать клемму специальной конструкции – сжим. Этим приспособлением можно соединить два провода, не разрезая их в месте соединения. Но чаще всего оно используется для получения ответвлений от главного провода, который в таком случае аналогичен электрической шине.

Главная деталь этого изделия, которое также называется электриками «орех», состоит из нескольких стальных пластин. Обычно их три:

• Верхняя и нижняя снабжены желобком.
• Средняя пластина плоская.

Желобки взаимно перпендикулярны и предназначены для охвата жилы подходящего диаметра.

Размеры желобков определяют ту или иную модель «ореха», которую рекомендуется применять для соединения проводников с определенными сечениями. На изображении далее видно, что жилы в этом соединении не соприкасаются. Следовательно, в «орехе» можно соединять алюминиевый провод с медным. Металлическая деталь помещена в пластиковый корпус. В некоторых моделях он герметичен.

Соединитель сжима, называемый «плашкой»

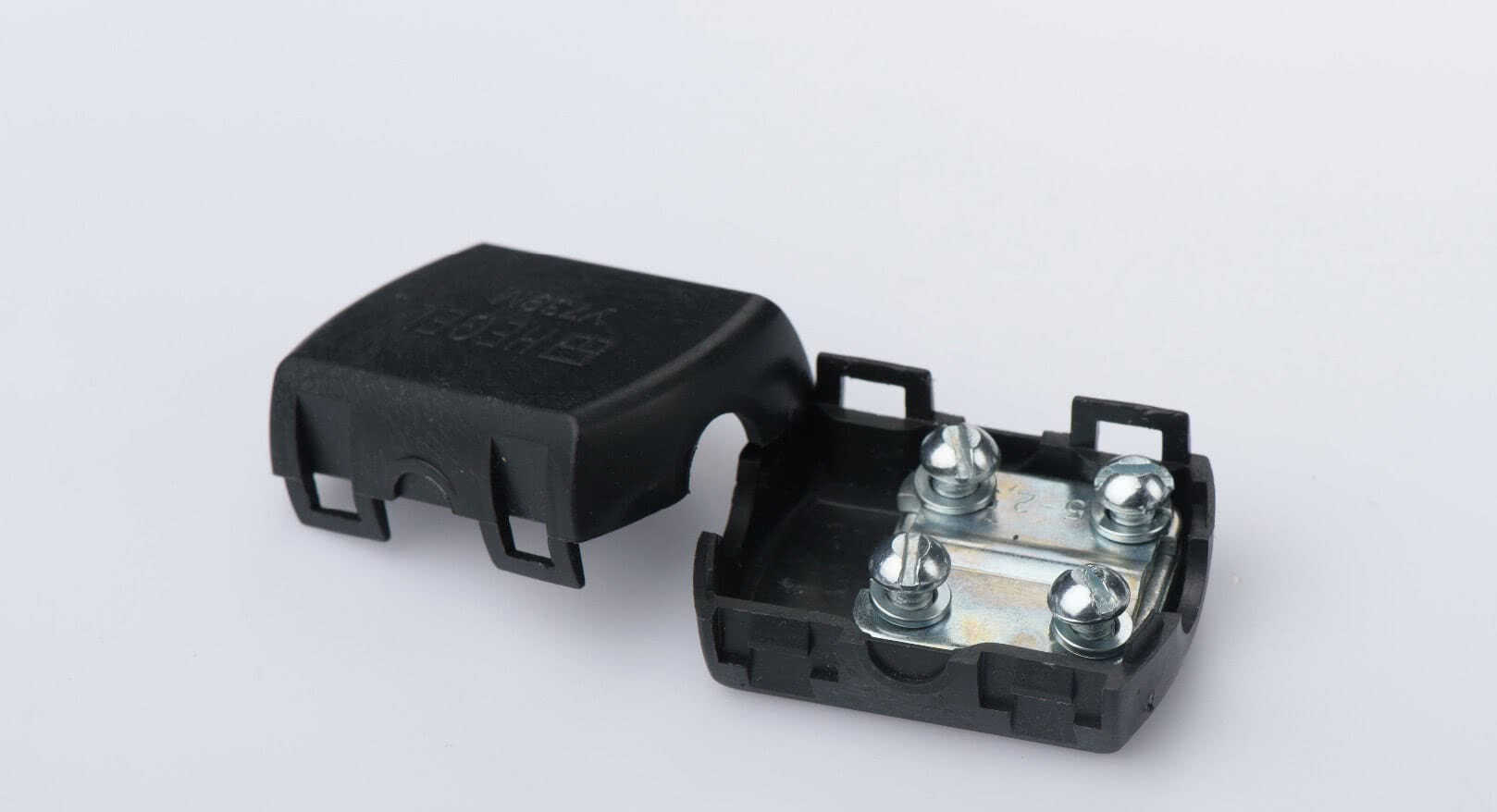

Одна из моделей сжима с разобранным корпусом

Орехи для соединения кабеля

Соединение проводов с помощью зажимов типа “орех” встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом “орех” его назвали электрики, так как он внешним видом очень на него похож.

Соединение проводов через “орех” очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.

Для чего предназначены сжимы ответвительные?

Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Они используются в сетях напряжением до 660В.

Вот пример некоторых этажны щитков с “орехами”

“Орехи” состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.

Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип “ореха”.

Сжимы ответвительные продаются в любых магазинах электротоваров. С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

Еще запомните, что корпус сжимов типа “орех” не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.

Соединение проводов с помощью зажимов типа “орех”

Теперь давайте рассмотрим сам процесс соединения.

Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.

Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.

Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.

Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу

Теперь укладываем плашку с проводами в корпус “ореха”. Для прохождения проводников в нем есть специальные отверстия.

Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.

Вот и все! Мы соединили два провода с помощью зажимов типа “орех”.

Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.

Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.

А у вас в этажном щитке сжимы типа “орех” в каком состоянии находятся?

{SOURCE}

Кабельные сжимы соединительные – орехи

Существует достаточно много способов проводниковых соединений: скруткой, с помощью винтовых и безвинтовых клеммников, опрессовочных трубок и сжимов. Каждый вариант по-своему уникален и имеет право на существование.

Свою актуальность и даже незаменимость, в некоторых случаях, полностью подтвердили ответвительные сжимы, которые в просторечье получили лаконичное и меткое название – «орехи». Ответвительные сжимы действительно, по форме, напоминают южный плод.

Защитный корпус сжимов этого типа представляет собой карболитовую коробку округлой формы, состоящую из двух одинаковых половинок. В сборе, сегменты формируют три полых отверстия ( два из которых образуют проходящий канал) и один заглушенный выход. Фиксация сжимной коробки осуществляется при помощи съемных пружинных колец или, включенных в конструкцию, упругих защелок.

Внутри ответвительного ореха находится «ядро», состоящее из двух стальных плашек и латунной прокладки. Каждая из плашек имеет формовочный паз, в который закладывается проводниковая жила. На плашках имеется числовая маркировка, определяющая величину подходящего сечения энергонесущего элемента (провода/кабеля). При правильном расположении плашек, пазы проходят перпендикулярно друг другу. И плашки, и латунная промежуточная пластина имеют четыре симметричных винтовых отверстия, укомплектованные резьбовыми элементами зажима, с универсальным рабочим пазом (+/-).

Ответвительные электромонтажные элементы данного типа, особенно актуальны при работе на центральных магистралях подачи электроэнергии. Они выполняют задачи устройства новых линий ответвления, без разрыва основного проводника. Это сохраняет функциональную целостность всей цепи, даже в случае выхода из строя одного из подключенных к ней участков.

Сжимы-орехи незаменимы в случаях соединения проводниковых линий проволочные жилы которых выполнены из разных металлов (медь, алюминий). Луженые поверхности зажимных плашек и латунная промежуточная пластина создают отличный буфер между медными и алюминиевыми проводами, что помогает избежать электрохимических процессов (окисления), между контактной частью проводников.

Закладка магистрального и подсоединяемого провода в сжим, легко осуществима даже для не профессионала. Зачистка жилы от изолирующей оболочки осуществляется на длину зажимной плашки. Сначала закладывается основной провод, после чего «ядро» ореха собирается в исходное состояние, а винтовые элементы наживляются по всем сквозным элементам. Затем, в соответствующий паз устанавливается провод ответвления, и винты затягиваются до упора. Все помещается в коробку. Для большей степени защиты, орех можно дополнительно обмотать изолентой.

Здесь пользователи могут заказать, по вполне доступным ценам, ответвительные сжимы от известных производителей: KBT; Schneider Electric.

Способы соединения проводов

Соединение проводов в распределительной коробке делается, учитывая множество факторов:

1. Тип материала из которого изготовлены провода:

• алюминий;

• медь;

• сталь и сплавы.

2. От окружающей среды в которой будет находиться проводка:

• улица;

• помещение;

• проводка под землей;

• проведение кабеля под водой.

3. Количество используемых проводов.

4. Совпадает сечение жил или нет.

Принимая во внимание все эти аспекты, монтер выбирает способ, которым будет монтировать контактный узел в распредкоробке. Существует восемь способов соединения проводов

Скрутка

Один из самых легких и доступных способов это скрутка проводов. Его применяли еще наши деды. Несмотря на то, что этим способом пользовались с давних времен, она не самая лучшая и в правилах установки электроприборов полностью запрещена. Причина подобного запрета том, что сделанная скрутка проводов правильно, в те времена применялась только для просмотра телевизора и прослушивания радио, а так же для освещения помещения. Таким образом, нагрузки она не несла в отличие от современного оборудования квартир.

Скрутка это самый простой способ стыковки проводов.Источник zdorovaya-eda.com

И все же скрутка необходима. Она является основой для других способов монтажа электропроводки, таких как спайка и сварка.

Плюсы скрутки:

• Не требует дополнительных затрат для покупки дополнительных аксессуаров.

• Не нужно прилагать усилий для выполнения данной работы.

• Есть возможность соединить между собой несколько кабелей.

Минусы:

• Этот способ самый ненадежный для использования при современной прокладке электропроводки.

• Ею нельзя стыковать кабеля, жилки которых, изготовленные из разных металлов.

• Скрутку нельзя применять для современного использования, поскольку при замене проводки концы невозможно разъединять несколько раз по ряд. С другой стороны скрутку невозможно назвать неразъемным способом, поскольку он с легкостью раскручивается

При монтаже скрутка должна быть сделана качественно, чтобы в последствии не пришлось ее переделывать. Для этого используют пассатижи, которыми зажимаются провода в одном конце и с помощью вторых делают вращательные движения. Таким образом провода скручиваются равномерно.

Скрутку необходимо обязательно заизолировать, чтобы защитить от воздействия внешней среды, из-за чего она может окислиться и прийти в негодность. Для этого используют термотрубки, насадив её сначала на один из кабелей, а потом на место соединения. Если все сделать правильно, то проводка послужит на протяжении нескольких лет.

Скрутка в качестве основы для соединения кабеля с помощью пайки.Источник viva-el.by

Пайка

Способ пайки заключает в себе соединение всех жилок проводки с помощью расплавленного припоя. Чаще всего этим способом спаивают провода изготовленные из меди. Но на сегодняшний день изобрели разные флюсы, которые могут спаивать и алюминиевые жилки. Однако электрики не одобряют и воздерживаются от подобных соединений. Но иногда бывают ситуации, когда не остается ничего другого как соединить медный и алюминиевый провод, применив при этом специальные флюсы.

Достоинства:

• соединение проводов между собой с помощью пайки намного надежнее, чем скрутка;

• спаивать между собой можно многожильные кабеля;

• более надёжный в эксплуатации и не требует дополнительных проверок;

• относится к одному из дешевых способов монтажа электрических узлов.

Недостатки:

• требует большой затраты времени и труда, поскольку материал к работе нужно правильно подготовить;

• этот способ требует квалифицированного работника, умеющего работать с паяльником.

• даже учитывая трудоемкость пайки, нельзя не признать того, что этот способ намного эффективнее, чем скрутка.

Соединение проводов пружинными клеммами

Не так давно появились в продаже пружинные клеммы Wago и сразу же хорошо себя зарекомендовали. В данном случае провода соединяются благодаря специальному механизму, а не винтом. В результате снижается риск повреждения проводов в момент соединения. Все что нужно сделать, это произвести зачистку изоляции и вставить провода в отверстие.

Плюсы:

• есть возможность соединять медные и алюминиевые провода;
• можно выполнять соединение сразу нескольких жил;
• надежная фиксация проводов без повреждений;
• компактность;
• быстрое и качественное крепление;
• у таких клеммных колодок присутствует смотровое отверстие, через которое можно держать под контролем качество соединения.

Минусы:

• клеммы довольно дорогие;
• такой способ соединения проводов не подходит для мощных потребителей, к примеру, духовки либо электроплиты.

Использование колпачков СИЗ

СИЗ — соединительные изолирующие зажимы. Они представлены в виде колпачков с пружиной внутри, при помощи которой выполняется соединение проводов.

Плюсы:

• невысокая стоимость изделий;
• колпачки сделаны из негорючего материала, а соответственно риск самовозгорания сводится к нулю;
• легкость крепления;
• разнообразие цветов.

Минусы:

• недопустимо соединение алюминия и меди;
• изоляция и фиксация не очень хорошая.

Опрессовка гильзами

Нередко соединяются провода путем опрессовки гильзами, так как этот метод является надежным. Следует оголённые провода поместить в специальную трубку и крепко ее сжать. Затем остается лишь произвести изоляцию гильзы термоусадочной трубкой либо изолентой.

Плюсы:

• надежная изоляция и соединение;
• изделия недорогие.

Минусы:

• такие гильзы являются одноразовыми;
• сжимается гильза только с использованием специального инструмента;
• для соединения алюминиевого и медного провода нужна специальная гильза, ее сложно найти;
• монтаж довольно трудоёмкий.

Модели сжимов

Чтобы выполнить ответвление от магистральных линий кабелей, необходимо использовать качественные сжимы. При выборе требуется ознакомиться с основными характеристиками моделей.

Сжим ответвительный У-733 м16-35/о1.5-10

Продукция от производителя из Франции Schneider Electric. Монтируется изделие снаружи. Изготавливается из алюминия и меди. В устройстве нет защитного покрытия, соединение винтовое. Температурные показатели применения варьируются в диапазоне −25+60 градусов, установки −5С +60. Цена равна примерно 40 р.*

Плюсы:

• качество сборки;
• изготовлен из алюминия и меди;
• большой диапазон температур эксплуатации.

Минусы:

защитное покрытие поверхности отсутствует.

Сжим ответвительный У-733 м16-35/о1.5-10

Сжим ответвительный У-731 м4-10/о1.5-10

Предназначаются для осуществления ответвлений от кабелей и проводов с напряжением до 660 В. Предварительно снимается изоляция на месте монтажа без разреза проводника. Гарантийный период равен 10 годам. Изготавливается корпус из поликарбоната, устойчив к горению. Материал контактного материала — анодированная сталь. Стоимость равна приблизительно 70 р.

Плюсы:

• качество сборки;
• изготовлен из поликарбоната и качественной стали;
• продолжительный период использования.

Минусы:

корпус имеет негерметичную конструкцию.

Сжим ответвительный У-731 м4-10/о1.5-10

Сжим ответвительный У-734 м16-35/о16-25

Изделие от разработчика Hegel. Материалы изготовления — полипропилен и сталь. Огнеупорность корпуса составляет 650 градусов. Цвет сжима черный, число контактов — 2. Установка происходит посредством завинчивания болтов, защелкивания корпуса на узле. Применяется преимущественно для ответвлений от магистралей кабелей и проводов. Цена примерно составляет 35 р.

Плюсы:

• изготовлен из полипропилена и стали;
• огнестойкость;
• простота монтажа.

Минусы:

корпус обладает негерметичной конструкцией.

Сжим ответвительный У-734 м16-35/о16-25

Сжим ответвительный У-739 м4-10/о1.5-2.5

Продукция от разработчика Hegel. Предназначаются, чтобы организовать ответвление без разреза проводника магистральной линии из меди или алюминия. Материал корпуса обладает огнеустойчивостью 650 градусов. Наибольшее напряжение проводников равно 660V. Изготавливают зажим из полипропилена и стали. Стоимость равна 40 р.

Плюсы:

• простота монтажа;
• высокая огнестойкость;
• напряжение проводников.

Минусы:

защитное покрытие поверхности отсутствует.

Сжим ответвительный У-739 м4-10/о1.5-2.5

Во время проведения монтажных работ, связанных с введением в работу нового оборудования либо прокладкой проводки, часто появляется необходимость в подсоединении кабельной линии, которая отходит от магистрального кабеля. Чтобы выполнить ответвление от главного провода, используют спецустройства ― ответвительные сжимы. Перед использованием необходимо ознакомиться с техникой безопасности.

Что собой представляет зажим «орех»?

Конструктивно зажим «орех» изготавливается в закрытом изолированном корпусе из поликарбоната. Внутри находится стальной сердечник, состоящий из пары плашек и промежуточной пластины, которые после установки сжимаются при помощи стяжных болтов.

Чтобы добраться к внутренним частям сжима, необходимо разобрать его корпус. Для этого снимаем два стопорных кольца, которые расположены по бокам.

В плашках имеются пазы для кабельных жил определённого сечения.

Для обеспечения надёжной и прочной установки зажима необходимо правильно выбрать его типоразмер в зависимости от сечения жил соединяемых кабелей. Подбор ответвительных сжимов производится в соответствии с прилагаемой таблицей.

Модель ответвительного сжима

Сечение магистрального провода, мм2

Сечение ответвительного провода, мм2

Почему зажим называют «орехом»? Посмотрите на него и на обычный грецкий орех. Не правда ли, что между собой они очень похожи. На самом деле выражение «орех» это профессиональный сленг у электриков нигде, в технической документации такого выражения вы не найдете. А правильней его называть ответвительный сжим. Например, сжим ответвительный у731м (где у731м тип устройства).

Основным достоинством ответвительных зажимов типа орех в том, что с их помощью можно подключать электрические провода без разрыва магистральной линии, а также соединять медные и алюминиевые провода между собой, не опасаясь их окисления. Например, если у Вас проложен магистральный провод из алюминия, а Вам нужно подключить от него медный провод, зажим «орех» справится с этим как никто лучше.

Я специально собрал ореха неправильно (пластины собираются пазами перпендикулярно друг другу), чтобы показать пазы в пластинах.

Пример применения и порядок сборки

В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:

1. На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
2. Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
3. Половинки изделия разъединяются.
4. Нужно выкрутить прижимные болты из контактных пластин.
5. С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.

На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.

При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха

При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля. Части собранного корпуса надежно фиксируются специальными стопорными кольцами

Части собранного корпуса надежно фиксируются специальными стопорными кольцами.

Скрутка проводов и их изоляция

Проводники зачищаются, скручиваются и изолируются. Этот метод достаточно старый.

Плюсы:

• простые электромонтажные работы;
• минимум затрат.

Минусы:

• ненадежное соединение;
• медные и алюминиевые жилы соединять таким способом нельзя.

Использование зажима «Орех»

Чтобы соединить провода этим способом, нужно осуществить их зачистку на концах. Затем жилы фиксируются в пластине, и на них надевается карболитовая оболочка.

Плюсы:

• зажим недорогой;
• простой монтаж;
• отличная изоляция;
• возможность соединения проводов из меди и алюминия.

Минусы:

• стоит время от времени подтягивать винты;
• изделие не устанавливается в распределительной коробке, вследствие своей громоздкости.

Соединение с использованием болта

При помощи болта соединение проводов является достаточно надежным. На болт накручивается шайба, потом наматывается зачищенный провод. Затем накручивается еще одна шайба. В итоге получается шайба — провод — шайба. В завершение болт завинчивается гайкой и заматывается изолентой.

Плюсы:

• простой и недорогой способ;
• медные и алюминиевые провода соединять можно.

Минусы:

• ненадежная фиксация;
• использование большого количества изоленты;
• не подходит для распределительной коробки.

После ознакомления со всеми способами соединения проводов будет гораздо проще выбрать подходящий вариант конкретно для своего случая.

Орешек, клеммник, пайка, скрутка — о том, как правильно соединять электропровода

Качество электрического контакта определяется качеством и надежностью соединения провода, без которого ни одна операция монтажа по-прежнему не обходится.

В местах непосредственного соединения электрических контактов в обязательном порядке должны обеспечиваться:

надежность контакта — его сопротивление соединения не должно превышать сопротивление цельного участка провода;

механическая устойчивость к растяжению — если в месте соединения возможны случайные растяжения, то прочность соединения не должна быть меньше прочности цельного участка провода;

Наиболее распространенные варианты соединения проводов:

#1 — скрутка

Это наиболее простой и, очевидно, самый распространенный способ соединения. Чтобы соединить два провода скруткой, достаточно просто очистить их концы от изоляции (крайне желательно снять не менее 5 см изолирующего покрытия с каждого) и скрутить между собой обе оголенные жилы.

Далее такая скрутка изолируется обычной изолентой или специальным колпачком, который навинчивается на скрученные провода, должным образом изолируя их оголенные части и сжимая контакт

Важно помнить, что провода из разнородных металлов (алюминиевый и медный, например) методом скрутки соединять категорически запрещается

#2 — пайка

Данный способ, как правило, требует большего количества времени, но является более надежным, чем скрутка. Дело в том, что в месте скрутки, даже очень качественной, неизбежны сопротивление и разной степени перегрев скрученных контактов, который приводит к повреждению изоляции и может стать причиной короткого замыкания и пожара.

Пайка же обеспечивает более надежный электроконтакт с небольшим сопротивлением и достаточной прочностью. Пайка проводов чаще всего проводится с применением обычного оловянно-свинцового припоя и канифоли.

#3 — клеммная колодка

Так называются специальные изолирующие пластинки с контактами. Пластинки эти по способу крепления ними провода разделяются на два типа: клеммник с прижимающей пластиной и клеммник с затягивающими винтами.

У последнего имеется один существенный недостаток: при затягивании провод (в особенности если он алюминиевый или многожильный) в таком клеммнике часто повреждается винтом. Потому клеммная колодка с прижимающей пластиной считается более надежной. Отметим также, что клеммные колодки обоих типов используются в том числе и для соединения проводов из разнородных металлов.

#4 — пружинная клемма

В настоящее время этот способ соединения по праву считается самым эффективным и быстрым. С одного конца токопроводящую жилу надо только очистить от изоляции и вставить ее в клемму, после чего жилу фиксирует пружинный замок.

Пружинные клеммы также отличаются универсальностью и применяются для соединения одножильных проводов различного сечения, мягких многожильных и проводов из разнородных металлов (например, для подсоединения медного кабеля к алюминиевому кабелю воздушной линии).

#5 — орешек (ответвительный сжим)

… используется для присоединения к магистральным линиям без их разрывов и состоит из металлических пластинок с винтами в изолирующем корпусе-коробке. «Орешки» тоже часто применяются для соединения проводов из разнородных металлов и, в частности, для присоединения медного кабеля к алюминиевому кабелю воздушной линии.

Ну, и чтобы зафиналить пост, напомним, как в домашних условиях следует соединять те самые провода из разнородных металлов, то есть провод из меди и провод из алюминия.

Если получилось так, что клеммного зажима в наличии не оказалось, то будем обходиться без него. Однако и скрутка в данном случае тоже, как говорится, не вариант в виду перечисленных выше ее недостатков. Вместо нее лучше использовать обычный болт с гайкой и шайбой, то бишь фактически клеммник, но из подручных материалов. Недостаток у такого соединения — в его неуклюжести, потому для качественной изоляции ленты понадобится тоже чуть больше.

Похожие записи:

Виды радиаторов отопления для квартиры и особенности их монтажа Полусухая стяжка пола: технология, рекомендации, отзывы. полусухая стяжка пола своими руками Разновидности и особенности монтажа секционных ворот Как повесить водонагреватель на стену: размещение, высота, крепежи и способы под материалы (бетон, дерево, кирпич, блоки) Распиновка интернет кабеля rj-45 на 4 и 8 проводов Что такое силикатная пазогребневая плита и где она применяется
