Обзор системы автоматического включения света в доме

Примеры использования

Рассмотрим некоторые сценарии применения таймеров в реальных ситуациях.

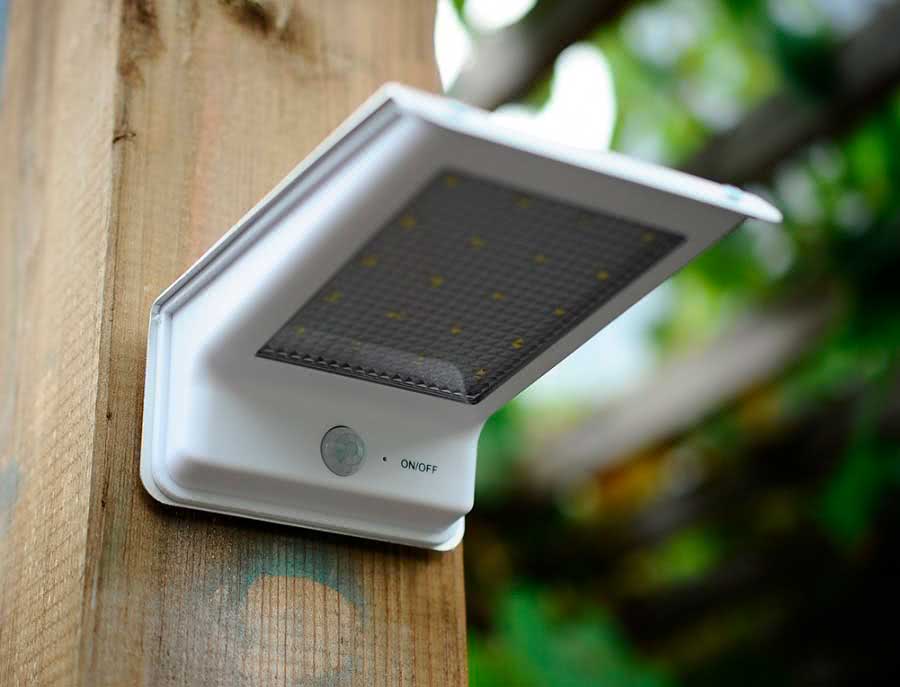

Освещение в парке, на крыльце, в доме

Сегодня эта схема весьма популярна. При организации системы освещения в парке или сквере в цепь закладывается детектор движения с таймером (как правило, инфракрасный, как самый простой и надежный).

При появлении человека в своем поле зрения датчик срабатывает и отправляет сигнал на включающее фонари реле. В это же время активируется счетчик времени, и при истечении заданного интервала лампы гаснут (при условии, что сенсор не обнаруживает нового движения). Это позволяет добиться двух задач:

• экономии электроэнергии;
• освещения пути по требованию.

Аналогичным образом реализуются схемы в жилых и нежилых помещениях.

Автоматическая вытяжка

Об этом сценарии уже говорилось выше. Здесь также используется датчик движения. Когда в его поле зрения появляются люди, он запускает вытяжную систему и освежает воздух в помещении. Когда люди уходят, реле времени через определенный промежуток выключает прибор.

Электронные замки

Многие современные запирающие системы оснащаются таймером, закрывающим замок через некоторый установленный период бездействия.

Умные розетки

Розетка со встроенным электронным счетчиком времени способна отключать подсоединенную к ней нагрузку по расписанию или результатам мониторинга параметров потребления энергии. Как уже указывалось, это позволяет избежать неприятностей из-за забытых электроприборов.

Это лишь небольшой список примеров использования таймеров — их область применения весьма широка.

Электронные

Электронные розетки с таймером бывают двух типов:

• суточные
• недельные

У суточных принцип такой же, как и у механических. А вот недельные можно настраивать под свой индивидуальный режим работы на все семь дней, включая выходные дни. Поэтому такие розетки можно посоветовать владельцам загородных жилищ и людям, часто уезжающим в командировки.

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

После покупки таймера сразу же включайте его в розетку. Аккумуляторы должны зарядится в течении 15 часов. Только после этого прибор готов к работе.

Для удобства пользователей выпускают спаренные розетки. Одна из которых работает постоянно в нормальном режиме, а другая через таймер. Пример такого исполнения – модель Expert E-TE.

Ее характеристики:

• минимальный интервал времени вкл.-откл. – 1 мин
• кол-во таймеров – 10
• система программирования сутки/7 дней в неделю
• рабочая температура – от минус 10 до плюс 40 градусов
• степень защиты – IP20

Фактически розетки с таймером это программируемые электронные выключатели.

Обратите внимание, что в электронных моделях есть функции перехода на зимнее и летнее время. Поэтому при настройках и выставлении часов в определенный период года будьте внимательнее.

Недостатки

Недостатки розеток с электронным таймером:

сложные настройки

Если потерять инструкцию, то реально нужно будет потратить очень много времени чтобы разобрать во всех нюансах

прибор не «любит» индуктивную нагрузку — двигатели, лампы дневного света, блоки питания

Таймер реально может дать сбой. То есть включиться согласно программе, а по достижению времени отключения, он не сработает.

Как решить эту проблему объясняется в видеоролике:

Инструкция по настройке электронной розетки с таймером — скачать

Подводя итог, можно посоветовать — выбирайте розетку с механическим таймером если:

• хотите сэкономить
• вам нужен простой прибор, который не требует долгого изучения настроек и программирования
• вы будете ее использовать для одних и тех же процессов повторяющихся каждый день
• минимальное время, через которое должно произойдет включение или отключение — 15 минут

Если вам необходим более навороченный и настраиваемый под ваши изменяющиеся потребности аппарат, с широким диапазоном настроек, то покупайте с электронным таймером. Подобрать нужный вам экземпляр можно здесь или здесь.

Выбор подходящего места для установки таймера выключения освещения

При установке датчика необходимо учитывать свет из окон, который также способен изменить реакцию фотореле на предлагаемую обстановку Для бесперебойной и корректной работы фотодатчика требуется правильно подобрать место для его установки. Учитываются следующие факторы:

• На прибор обязательно должны попадать солнечные лучи. Конструкция должна находиться под открытым небом или навесом, но не в самом верху.
• Лампы, фонари и окна должны быть расположены как можно дальше, поскольку они могут стать причиной частых ложных срабатываний.
• Не рекомендуется, чтобы на датчик день-ночь регулярно попадало освещение от фар автомобиля.
• Не стоит монтировать датчики слишком высоко. Это вызовет трудности при обслуживании и проведении профилактических мероприятий.

Распространены случаи, когда датчики устанавливают прямо на столбах, но это не всегда практично и удобно. Предпочтительнее крепить к стене дома и проводить питающий кабель.

Где можно использовать

Управление электроприборами

Сюда входят практически любое электрооборудование: домашняя бытовая техника, отопление, водяные насосы для полива, аквариумное оборудование, подогрев и освещение вольеров с животными. Назначайте интервалы включения-выключения, автоматизируя процесс, и получайте значительную экономию электроэнергии.

Управление освещением

Автоматизированное включение освещения во дворе или внутри дома в темное время суток избавит вас от самостоятельных действий и сэкономит массу времени.

Часто автоматическое включение света в доме используют в целях безопасности, чтобы отвадить нежелательных гостей от имущества, когда хозяева отсутствуют. В таком случае нужно купить розетку с таймером с функцией генерации случайных включений и выключений.

Управление сельскохозяйственной деятельностью

Если вы владелец сельскохозяйственной фермы, то автоматизация будет просто необходима. Настроив таким образом полив и вентиляцию теплиц, освещение вольеров и кормление животных, можно добиться существенных результатов в регулировании бизнес-процессов и высвободить массу времени, экономя при этом дорогостоящую в таких объемах электроэнергию.

К слову, использование умных розеток позволяет в перспективе экономить 30-40 % всех месячных затрат на электричество.

Основные характеристики прибора

Выключатель света с таймером помогает рационально и экономно расходовать электроэнергию, выполняя ресурсосберегающую функцию. Интеллектуальное приспособление имеет встроенную программу, при помощи которой пользователи могут задавать параметры управления осветительными и энергозависимыми приборами. Временной выключатель должен отвечать следующим требованиям:

1. Обладать максимально продолжительным параметром времени, на которое допускается программировать устройство. Чем шире временной диапазон, тем больше функций выполняет устройство с таймером.
2. Отличаться высокой точностью при учете временных интервалов, не допускать погрешностей в работе относительно момента срабатывания реле — включающего и отключающего приспособления.
3. Иметь низкий показатель дискретности, обладать устойчивостью к перепадам напряжения, поддерживать параметры работы в пределах 230 В при частоте в 50 Гц и силе тока в 16 А.
4. Содержать обширный набор функций, чтобы устройство можно было настаивать на выполнение различных задач по оптимизации использования ресурсов, работать с большим количеством коммутаций.

Выключатель с выдержкой времени — сложное электротехническое приспособление со встроенной программой. К основным элементам конструкции относятся микроконтроллеры, реле, выпрямительный диод, резисторы и другие детали, которые необходимы для организации интеллектуального управления освещением. Функции устройства с таймером разнообразны:

• включение и отключение внутреннего и уличного освещения;
• отслеживание режимов работы энергозависимых устройств;
• подержание микроклимата в помещении на заданном уровне;
• обеспечение автоматического включения/отключения отопления;
• управление вентиляторами и компонентами охранной системы;
• регулирование режимов работы рекламных светодиодных объектов;
• контроль систем жизнеобеспечения террариумов и аквариумов;
• включение и отключение систем полива, управление насосами.

Кроме того, к функциям выключателя с задержкой отключения относится возможность создавать визуальный эффект присутствия жильцов дома. Таймер можно настроить не периодическое срабатывание, и свет будет зажигаться в разных комнатах через определенные промежутки времени. Многофункциональный прибор позволяет решать важные задачи по контролю за включением и отключением освещения, бытовой техники, отопительной и вентилирующей систем.

Таймер вкл./выкл. и его монтаж

Сегодня существуют разные типы таймера выключения света, с небольшими различиями в подключении. Здесь будет рассматриваться вариант монтажа двухканального таймера. К верхним контактам подводится напряжение домашней электрической сети 220 Вольт. Обычно на всех моделях питание подводится сверху, а организация работы осуществляется с помощью нижних контактов.

Таким образом, разрывается лишь проводник с фазой, а ноль отправляется прямиком на электроприборы. К среднему контакту подводится фаза от электрического щита. Она будет отдельно управлять боковыми подключениями. В случае управления одной цепью, один из боковых контактов будет свободным.

Разновидности розеток с таймером включения и выключения, которые можно купить

Все представленные на рынке устройства, обладающие функцией прямого или обратного отсчёта времени, можно разделить на типы по особенностям управления и функциональным возможностям. По первому параметру все приборы делятся на механические и электронные таймеры включения/выключения по заданной программе. Механические модели – самый простой тип прибора для включения/отключения электричества

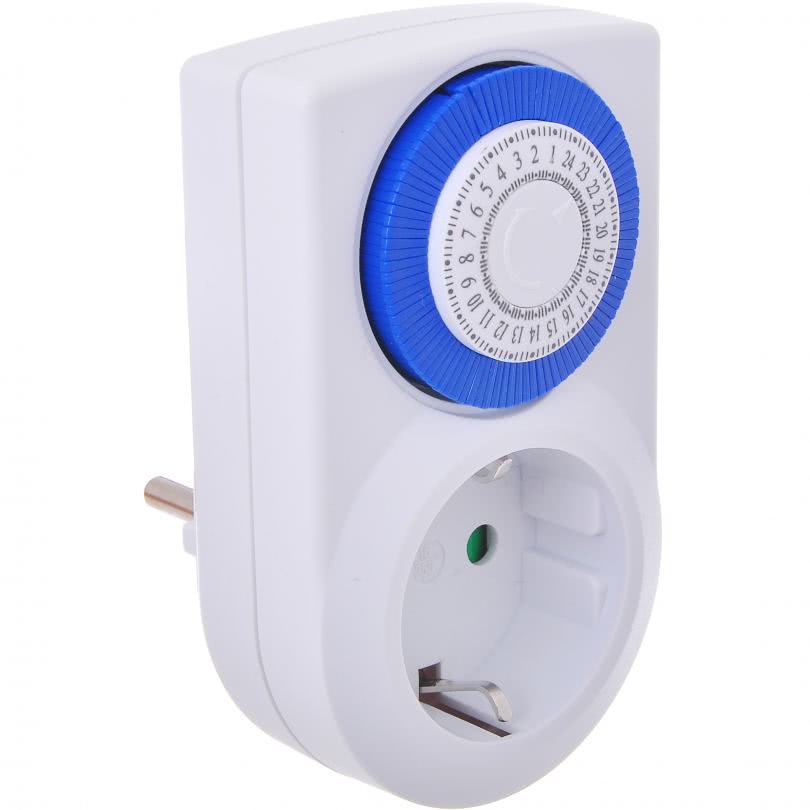

Механические розетки с таймером

Плюсы. Простота использования и низкая цена.

Минусы. Бывают лишь с суточной настройкой, каждый день нужно настраивать самостоятельно. Параметры четко ограничены, можно включить лишь с определенным повтором, каждые 10 минут, 20 и т.д.

Таймер розеточный электронного типа

Вторая, более сложная разновидность, это электрический таймер, который имеет право именоваться полноценным программатором. В некоторых моделях встречается до 140 различных режимов работы. Дополнительно электронный таймер-розетка может иметь встроенный датчик движения, срабатывание которого настраивается на определённый промежуток времени. Это очень удобно, если подключить таймер к системе освещения, чтобы получить источник дежурного света.

Электрические розетки имеют примерно одинаковый набор кнопок, что упрощает их настройку

Электронные розетки имеют дополнительное деление на два типа в соответствии с максимальным временным отрезком, который допускается выставить для включения или выключения:

1. Суточные. Вариант, который предполагает поддержание работы устройства на протяжении суток или 24 часов, причём выставленные параметры будут повторяться изо дня в день. Это не самый удобный режим, поскольку распорядок дня человека может меняться, что потребует перепрограммирования.
2. Недельные. Главным преимуществом данного типа является возможность выставления определённого ритма работы на каждый день недели по-отдельности или группировать их.

Таймер на дин-рейку может быть как электрическим, так и аналоговым

GSM-розетка

Является частью системы “умный дом”, а потому ее еще называют “умная розетка”. По внешнему виду похожа на простую накладку без каких-либо кнопок и экрана.

Есть несколько способов управления: через SIM-карту, с приложения или пультом. В первом случае придется вставлять SIM-карту в гаджет, создавать шаблоны смс-сообщений, которые он будет вам отправлять. Во втором варианте все управляется со смартфона через приложение, для соединения достаточно иметь выход в сеть.

Получается, что регулировать работу программируемого девайса можно с любого расстояния и из любой точки земного шара, требуется только доступ в интернет или сигнал мобильной сети. Но в этом же кроется и главный недостаток: если начинаются проблемы с соединением, то регулировать действия становится невозможно.

Количество опций в таких многофункциональных приборах поражает воображение, однако и заплатить за все эти удовольствия придется немало.

Таймеры для монтажа на ДИН-рейку

Этот вид монтируется прямо в электрощиток

Такие приборы помогают автоматизировать процессы в промышленных масштабах, например, на предприятиях или заводах. Но при необходимости его легко можно применить и в быту, например, для организации включении уличного освещения или автоматизации прогрева автомобиля в нужное время. Внешне аппарат похож на автомат, который имеет пазы для монтажа на ДИН-рейку. Только на нём есть дисплей и кнопки для управления. Обычно этот таймер рассчитан для использования в сетях с большой силой тока.

Какой принцип надо реализовать в самодельном реле времени

Основа кустарных автоматических расцепителей с таймерами — запуск настроенной (подобранной) выдержки. Часто это низко вольтовое изделие (5–14 В), реже делают для прямого подсоединения к обычной сети (диодные варианты).

Основы самых простых сборок

Таймер в данном случае, это конденсатор, длительность его разрядки — это и есть отсчет. Зарядка начинается по нажатию кнопки переключателя. Исполнительное устройство — электромеханическое реле (выглядит как небольшая коробочка), после «опустошения» конденсатора, ток на ее контактах исчезает, происходит расцепление.

В схему включают также настроечный (переменный, подстроечный) резистор для регулировки задержки, но в целом диапазон задается емкостью конденсатора (можно подбирать разные экспериментальным путем для требуемых промежутков) — она влияет на длительность его разрядки, соответственно, на общие рамки паузы.

Устройство и принцип работы

Перед установкой и настройкой важно изучить устройство и принцип его работы. Здесь многое зависит от выбранной модели

Механические

Механические розетки с таймером представляют собой конструкцию с двумя отверстиями для вилки и регулятором времени (кнопочный или в виде диска). Напряжение подается за счет замыкания или размыкания контактной группы. В более старых моделях применяются механизм, который по принципу действия очень похож на часы.

В новых устройствах устанавливаются импульсные электрические моторчики. Они отличаются более тихой работой и зависимостью от питания. По желанию в механических розетках можно устанавливать два режим работы — постоянно или с таймером.

Датчики движения для включения света, схема и принцип работы, как подключить с выключателем в квартире

Электронные

Электронные устройства представляют собой розетки с дисплеем, кнопками для выбора режима и гнездом для вилки.

В отличие от механических устройств, внутри корпуса находится плата, оборудованная процессором, источниками питания и другими элементами.

Это означает, что выдержка времени задается программно, а сам девайс имеет более широкие возможности с позиции настройки.

Создаем реле времени на 12 и 220 вольт

Транзисторные и микросхемные таймеры работают при напряжении 12 вольт. Для использования при нагрузках 220 вольт устанавливают диодные устройства с магнитным пускателем.

Для сборки контроллера с выходом на 220 вольт запасаются:

• тремя сопротивлениями;
• четырьмя диодами (током более 1 А и обратным напряжением 400 В);
• конденсатором с показателем 0,47мФ;

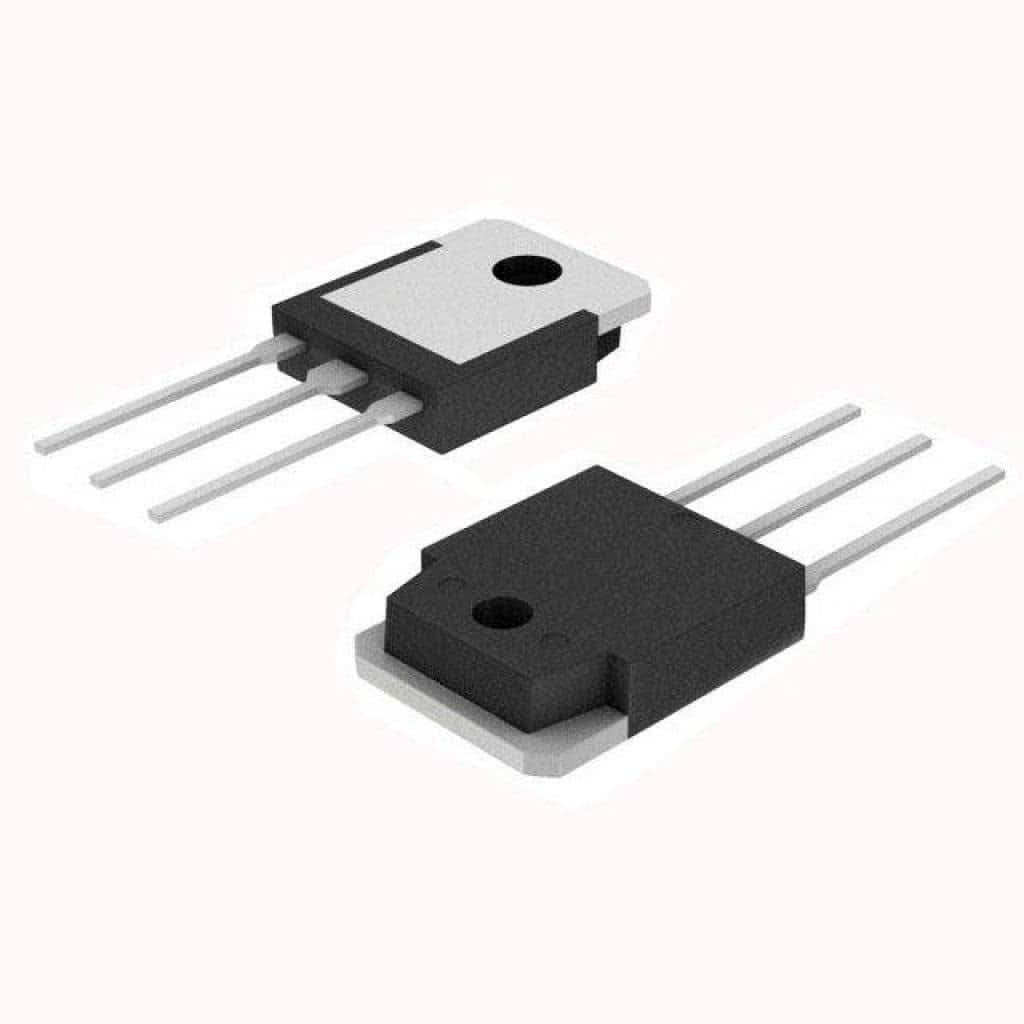

• тирристором;
• кнопкой пуска.

После нажатия кнопки замыкается сеть, и конденсатор начинает заряжаться. Тирристор, который во время зарядки был открыт, закрывается после зарядки конденсатора. В результате подача тока прекращается, техника отключается. Коррекция проводится выбором сопротивления R3 и мощностью конденсатора.

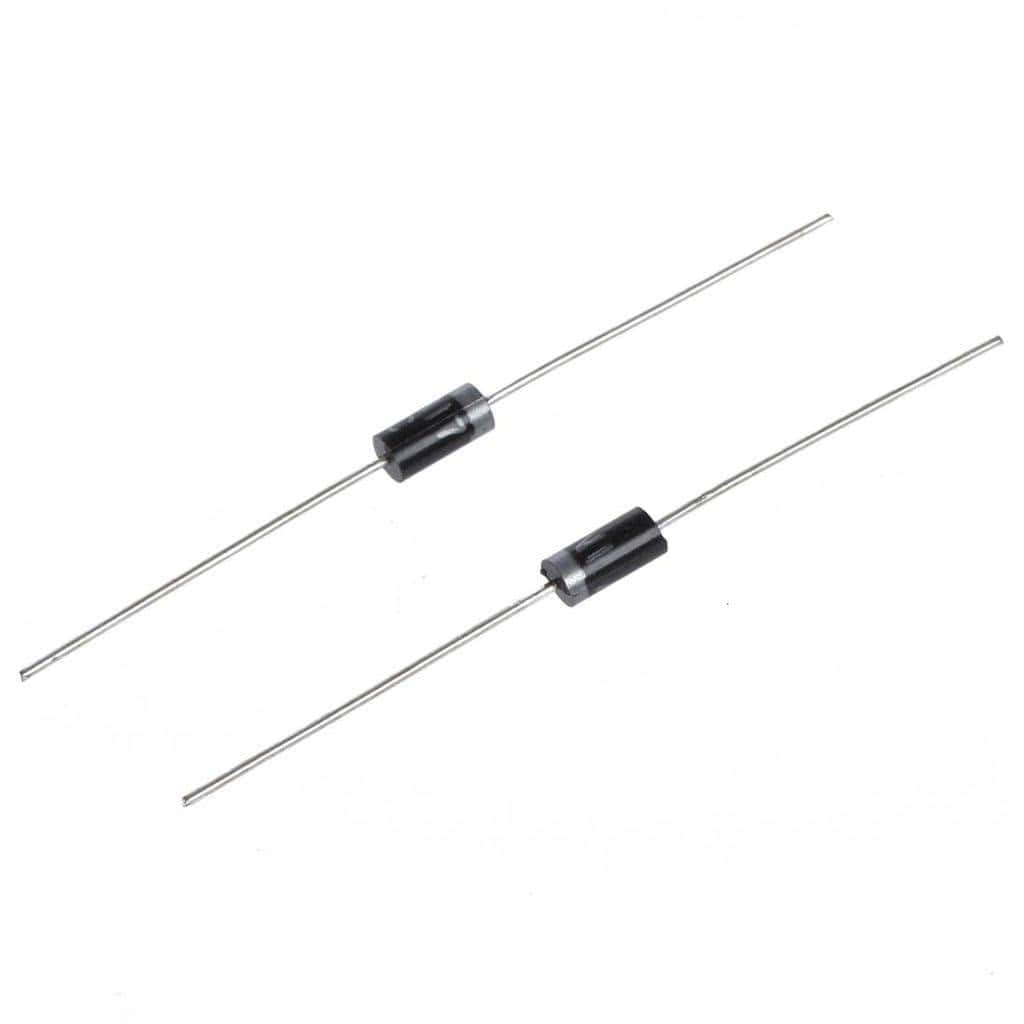

Изготовление на диодах

Для монтажа системы на диодах необходимые элементы:

• 3 резистора;
• 2 диода, рассчитанные на ток 1 А;
• тиристор ВТ 151;
• пусковое устройство.

Выключатель и один контакт диодного моста подключают к питанию на 220 вольт. Второй провод моста подсоединяют к выключателю. Тирристор соединяют с сопротивлениями на 200 и 1 500 Ом и диодом. К конденсатору подключают вторые выводы диода и 200-го резистора. Сопротивление на 4300 Ом включают параллельно конденсатору.

С помощью транзисторов

Для сборки схемы на транзисторах необходимо запастись:

• конденсатором;
• 2 транзисторами;
• тремя резисторами (номинал 100 кОм К1 и 2 модели R2, R3);
• кнопкой.

После включения кнопки заряжается конденсатор через резисторы r2 и r3 и эммитер транзистора. При этом на сопротивлении падает напряжение, так как транзистор открывается. После открытия второго транзистора срабатывает реле.

По мере зарядки емкости ток падает, а с ним напряжение на сопротивление до того показателя, при котором закрывается транзистор и отпускается реле. Для нового запуска необходима полная разрядка емкости, ее выполняют нажатием кнопки.

Создание на базе микросхем

Чтобы создать систему на основании микросхем потребуются:

• 3 резистора;
• диод;

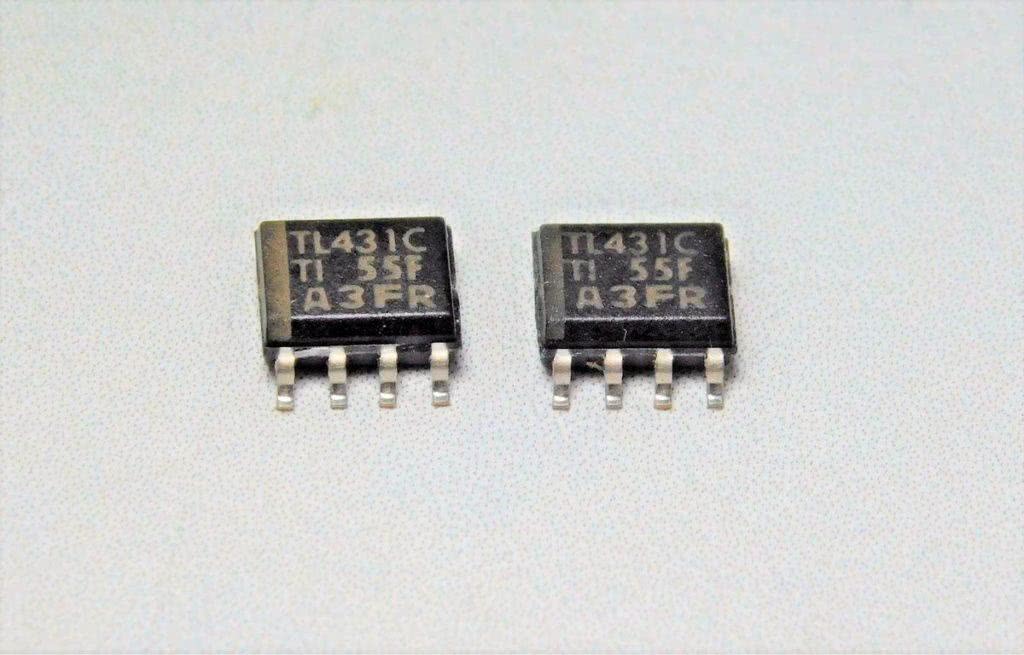

• микросхема TL431;
• кнопка;
• емкости.

Контакт реле подключают параллельно кнопке, к которой подключают «+» источника питания. Второй контакт реле выводят на резистор 100 Ом. Резистор также соединяют с сопротивлениями.

Второй и третий вывод микросхемы соединяют с резистором на 510 Ом и диодом соответственно. Последний контакт реле также подключается к полупроводнику, с исполняющим устройством. «–» источника питания подключают к сопротивлению на 510 Ом.

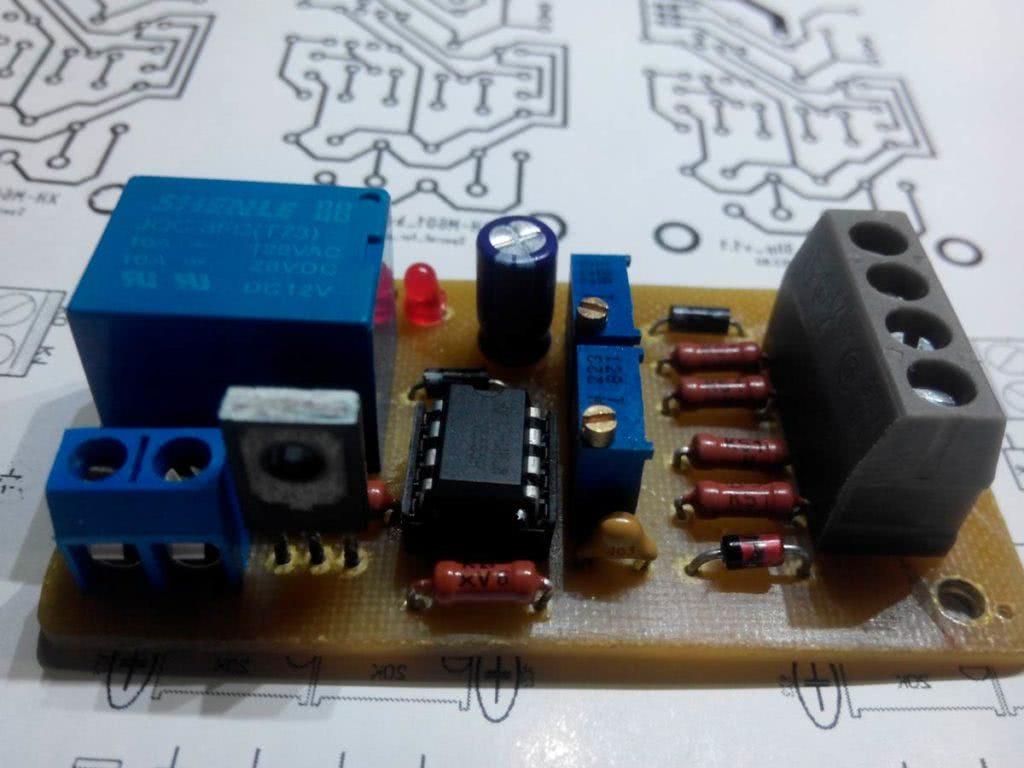

С использованием таймера ne555

Наиболее простая в исполнении схема с интегральным таймером NE555, поэтому такой вариант используется во многих элекросхемах. Для монтажа контроллера времени потребуются:

• плата 35х65;
• файл программы Sprint Layout;
• резистор;
• винтовые клеммники;
• точечный паяльник;
• транзистор;
• диод.

Схема монтируется на плате, резистор располагается на ее поверхности либо выводится проводами. В плате есть места для винтовых клеммников. После впаивания комплектующих, излишки пайки удаляют и проверяют контакты. Для защиты транзистора параллельно реле монтируется диод. В устройстве устанавливается время срабатывания. Если к выходу подключить реле, можно корректировать нагрузку.

• пользователь нажимает кнопку;
• схема замыкается и появляется напряжение;
• загорается лампочка и начинается отсчет времени;
• после истечения установленного периода лампочка гаснет, напряжение становится равным 0.

Пользователь может регулировать интервал работы часового механизма в пределах 0 – 4 минуты, с конденсатором – 10 минут. Транзисторы, используемые в схеме – биполярные устройства малой и средней мощности типа n-p-n. Задержка зависит от сопротивлений и конденсатора.

Многофункциональные устройства

Многофункциональные контроллеры времени выполняют:

• отсчет времени в двух вариантах одновременно в течение одного срока;
• параллельный отсчет временных отрезков постоянно;
• обратный отсчет;
• функцию секундомера;
• 2 варианта автозапуска (первый вариант после нажатия кнопки пуск, второй – после подведения тока и истечения установленного периода).

Для работы устройства в нем устанавливается блок памяти, в котором сохраняются установки и последующие изменения.

Советы и предупреждения

1. к таймерам можно подключать любые приборы, но при этом нужно учитывать разрешенную мощность;
2. не рекомендуется подключать фильтры и нагреватели. Температура воды должна регулироваться только датчиком нагревателя, а процесс фильтрации должен быть непрерывен;
3. при необходимости подключения нескольких приборов лучше использовать один многоканальный таймер.

Как настроить это чудо техники?

Проблем с настройкой быть не может, все таймеры идут с подробными инструкциями. Главное соблюдать технику безопасности как при работе с любым электрическим прибором. Ниже видео настройки механического:

Использование таймеров для аквариума значительно упростит процесс ухода за его обитателями. К примеру можно добиться условий освещения полностью имитирующих дневной цикл в определенное время года, что будет очень полезно для растений и рыб. Это позволит избежать появления водорослей и помутнения воды, что снизит количество подмен воды.

Выбор типа таймера зависит от потребностей хозяина аквариума. Механические более простые и за ними желателен ежедневный контроль. Электронные больше подойдут людям, оставляющим аквариум без присмотра на несколько дней.

Описание схемы работы простого цифрового таймера

Как только будет включено питание таймера, С1 заряжается через сопротивление R2 в результате чего на выводе 11 кратковременно появляется лог.1, переводя все выходы счетчика в ноль. Транзистор, подключенный к выходу счетчика, откроется и сработает реле, подключив своими контактами нагрузку.

С мигающего светодиода с частотой около 1,4 Гц поступают импульсы на тактовый вход (ножка 10) счетчика DD1. C каждым спадом входного импульса происходит приращение счетчика. По прошествии 256-и импульсов (по времени это займет приблизительно 256 / 1,4 Гц = 183 сек. или ~ 3 минуты), на выводе 12 возникает лог.1. В связи с этим транзистор закроется, обесточив нагрузку. Плюс ко всему лог.1 с выхода 12 поступает на тактовый вход DD1 через диод VD1, останавливая тем самым работу таймера.

Периодичность работы таймера можно подобрать путем подключения точку соединения резистора R3 и диода VD1 к различным выходам DD1. Немного подправив данную схему, возможно построить таймер, исполняющий противоположную функцию работы. Изменение затрагивает транзистор VT1. Его необходимо поменять на транзистор иной структуры.

Теперь при появлении на выходе счетчика лог.1, транзистор будет открываться и включать нагрузку. Взамен электрореле в данном варианте, возможно включить простой звуковой излучатель с внутренним генератором, к примеру, HCM1612X. Подсоединять электроизлучатель необходимо соблюдая полярность.

Причины преждевременного перегорания

Лампы накаливания – старый источник света, его конструкция предельно проста – в герметичной стеклянной колбе установлена спираль из вольфрама, когда через нее течет ток, она нагревается и начинает светиться.

Однако такая простота не значит долговечность и надежность. Их срок службы порядка 1000 часов, а часто и того меньше. Причиной перегорания могут стать:

• скачки напряжения в питающей сети;
• частые включения и выключения;
• другие причины типа перепадов температуры, механических повреждений и вибраций.

В этой статье мы рассмотрим, как минимизировать вред от частых включений лампы. Когда лампочка выключена, ее спираль холодная. Ее сопротивление в 10 раз ниже, чем у горячей спирали. Основным режимом работы является горячее состояние лампы. Из закона Ома известно, что ток зависит от сопротивления, чем оно ниже, тем выше ток.

Когда вы включаете лампу, через холодную спираль протекает большой ток, но по мере ее нагрева он начинает снижаться. Первоначальный высокий ток оказывает разрушительное воздействие на спираль. Для того чтобы этого избежать нужно организовать плавное включение ламп накаливания.

Диммер для плавного включения

Принцип работы

Чтобы ограничить ток включения лампы накаливания можно понизить начальное напряжение и постепенно повысить его до номинальной величины. Для этого используют устройство плавного включения ламп накаливания.

Прибор включается в разрыв питающего провода между выключателем и светильником. Когда вы подаете напряжение, в первый момент времени оно близко к нулю, схема плавного розжига постепенно повышает его. Обычно они собраны по схеме фазоимпульсного регулятора на тиристорах, симисторе или полевых транзисторах.

Основной характеристикой блока защиты является допустимая мощность подключенной нагрузки. Обычно лежит в пределах 100–1500 Вт.

Как выбрать

Выбирая прибор, в первую очередь обозначьте цели, которых нужно достичь. В соответствии с ними можно определить необходимый набор опций и точность работы.

Не стоит гнаться за многофункциональностью и задирать планку, когда в этом отсутствует необходимость: нет никакой нужды использовать астрономический таймер для обслуживания домашнего аквариума с суточным циклом и периодами включения-отключения не менее получаса.

Не забудьте проверить мощность реле: она не может быть меньше, чем у планируемых к подключению потребителей. И, конечно, IP (степень защиты) должна соответствовать условиям эксплуатации.

Производители и модели таймеров света

Стремление к повышению комфорта жизни и сбережению энергоресурсов увеличивает популярность таймеров для света. Как следствие, электротехнические компании освоили производство этого вида продукции.

Рассмотрим, какие модели предлагают потребителю европейские производители.

Hager Group (Германия)

Компания основана в 1954 году в Блискастеле. Выпускает низковольтное оборудование, электрошкафы, рубильники, автоматы, розетки GSM. Основные заводы расположены в Германии и Франции. Годовая чистая прибыль – более 1 млрд. евро.

Производит электронные и электромеханические реле света.

Hager EG071	Hager EH011	Hager EG203
Принцип действия
электронный	электромеханический	электронный
Периодичность
недельный	суточный	недельный
Время коммутации
1 минута	15 минут	1 минута
Число контактов
1	1	2
Точность хода
+/- 1 сек/сут	не указано	+/- 1 сек/сут
Номинальный ток
16 А	16 А	16 А
Способ монтажа
На Din рейку (1 место)	На Din рейку (1 место)	На Din рейку (1 место)
Напряжение
230 V	230 V	230 V

Представлены модели высочайшего качества. Самый дорогой EG203 обладает рядом дополнительных преимуществ: функцией случайного включения-выключения, пятилетним запасом хода от литиевой батареи, ключом, блокирующим несанкционированное изменение программы.

FINDER (Италия)

Основанная в 1954 году компания специализируется на производстве датчиков движения, розеток с дистанционным управлением, таймеров. Каталог продукции включает более десяти тысяч наименований.

Фирма занимает 3 место в Европе среди производителей электромеханических реле, филиалы открыты в 21 стране.

Finder 12.01.1	Finder 12.11.1	Finder 12.21.2
Принцип действия
электромеханический	электромеханический	электронный
Периодичность
суточный	суточный	недельный
Время коммутации
30 минут	15 минут	1 минута
Число контактов
1	1	2
Точность хода
не указано	не указано	+/- 1 сек/сут
Номинальный ток
16 А	16 А	16 А
Способ монтажа
На Din рейку (2 места)	На Din рейку (1 место)	На Din рейку (2 места)
Напряжение
230 V	230 V	230 V

Особенности представленных моделей – небольшое для электромеханических таймеров время коммутации (15 минут) у Finder 12.11.1 и дополнительный вариант питания (24 Вт постоянного или переменного тока) у Finder 12.21.2.

Общие преимущества реле этого производителя – высокий IP (класс защиты изделий) и работа в широком диапазоне температур.

THEBEN AG (Германия)

Компания основана в Штутгарте в 1921 году. Её специализация – выпуск оборудования для контроля и управления электропотребителями (датчики присутствия, датчики на теплые полы, “умные” розетки и т.д). Сегодня представительства фирмы работают в 53 странах.

Theben-Eltimo 020 S DCF	Theben-timer 26	Theben-timer 27
Принцип действия
электронный	электромеханический	электромеханический
Периодичность
недельный	суточный	недельный
Время коммутации
1 мин	15 минут	2 часа
Число контактов
1	1	1
Номинальный ток
16 А	16 А	16 А
Способ монтажа
розеточный	розеточный	розеточный
Напряжение
230 V	230 V	230 V

Theben-Eltimo 020 S DCF и Theben-timer 26 – стандартные розеточные реле времени. Их общее достоинство – компактность и мобильность.

Вызывает интерес Theben-timer 27 – электромеханический прибор с аналоговым программированием. У него высокая для такого вида устройств (недельная) периодичность и нестандартное время коммутации – 2 часа.

Астрономический таймер

Датчики движения. Успейте купить со скидкой!

Данное устройство по своей сути отличается от фотореле. Автоматическое включение освещения происходит по заданному времени. В астротаймер запрограммировано время, когда темнеет и светает в разных регионах. А подстройку он производит с помощью GPS. Необходимо лишь ввести координаты его расположения, текущую дату и время. Исходя из введенных данных он выбирает подходящую программу и работает.

Таймер управления освещением РЭВ-302 с функцией фотореле

Если вы выбирается устройство для освещения улиц или мест, где человек находится непродолжительное время (калитка, туалет и прочее), подойдет фотореле. Но если нет желания зависеть от погодных условий и ухаживать за фотоэлементом, тогда стоит подобрать оптимальную для определенных условий и потребностей модель астротаймера.

Таймеры Ноотехника

Вы часто оставляете свет в коридоре, прихожей или на лестничной клетке. Эту проблему легко решить при помощи Таймера отключения освещения или Таймера – лестничного выключателя. Они автоматически выключают свет через пять минут после включения. Таймеры идеально подходят для тех помещений Вашего дома, по которым Вы часто проходите в спешке, или когда Ваши руки заняты, например, для прихожих и лестниц.

Еще один прибор – Таймер для санузлов обеспечивает работу вентилятора в санузле или ванной комнате в течение пяти минут после Вашего ухода.

Таймер-сторож БЗТ-300-СТ

Назначение:

Таймер-сторож предназначен для имитации Вашего присутствия в пустой квартире. При этом он автоматически включает и выключает освещение случайным образом на пониженном уровне яркости.

Таймер рассчитан на совместную эксплуатацию с лампами накаливания и галогенными лампами на 220 В и 12 В (последние питают через обычный, не электронный трансформатор).

С электронными трансформаторами Таймер-сторож не работает!

Принцип работы:

Таймер-сторож работает совместно с клавишным выключателем и выполняет 2 функции.

Функция 1 — Включение/Выключение освещения.

Переключите клавишу выключателя в противоположное положение.

Функция 2 — Имитация присутствия человека.

Похожие записи:

Создаем беседку из поддонов своими руками? пошаговая инструкция +видео Купольные дома: проекты и цены, фото оригинальных моделей Как правильно подключить реле 5 контактное схема подключения Как рассчитать ширину и другие размеры траншеи под трубопровод, для чего это необходимо? Бетон из опгс Бетонный пол по грунту
