Температура теплого водяного пола: максимальная, оптимальная, способы регулировки

Температурные режимы и их особенности в различных системах

В инструкции к тёплым полам представлена подробная информация, где чётко прописано, какой наибольший уровень нагрева допустим. Однако стоит учесть ещё некоторые важные нюансы:

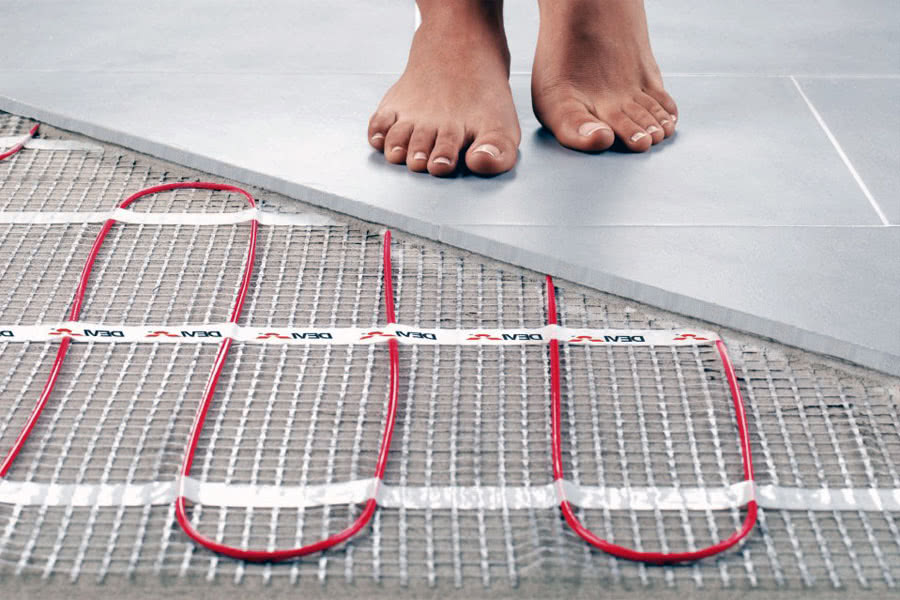

• Нагревательные маты нельзя применять как единственный способ обогрева жилища, потому что их мощность ниже, чем у кабеля, монтаж которого выполнен в цементную стяжку.
• Выбирая систему тёплый пол по мощности, принимайте в расчёт тепловые потери комнаты. Если тёплый пол укладывается, например, на холодном балконе, тогда придется приобретать более мощную систему обогрева.

Мощность нагревательной системы

• В комнатах, в которых преобладает повышенный влажностный режим, обогрев пола поможет избавиться от лишней влаги. Поэтому в ванной комнате можно выставить температурный режим в 30 градусов.
• Многие напольные покрытия боятся сильного нагрева, поэтому для тёплого пола в качестве финишного настила лучше выбирать кафель, он быстро нагревается и остывает, а главное, такой пол выдержит даже сильный прогрев.
• Температура пола под ламинированные доски, паркет, ковролин и тому подобные напольные покрытия не должна превышать 26 градусов. Под эти покрытия самая большая мощность тёплого пола должна быть не больше 100 ватт на 1 кв. м площади.

Значение комфортной температуры пола

При монтаже обогрева водяного или электрического типа следует предусмотреть качественную систему, позволяющую выполнять регулирование степени нагрева. Состоит такая система из двух элементов: датчик и термостат. Без них невозможно контролировать температуру пола.

Регулировка температуры

Какую температуру теплых половвыдерживают напольные покрытия, мы разобрались. Теперь рассмотрим, как отрегулировать температурный режим системы.

Для этого существует два способа:

• регулировка теплового режима теплоносителя, попадающего в контур системы;
• полная остановка подачи теплоносителя.

Начнем с простого варианта – с использования при монтаже труб, рабочая температура которых не превышает 95 градусов. В таком случае на линии подачи системы ставится насос с обратным клапаном, на обратке коллектора монтируется термостат, через который подключают насосную установку. Теплоноситель можно подавать с температурой до 85 градусов. Тепло уходит в пол, в обратку приходит охлажденная вода. В случае ее потепления сработает термостат, насос отключится, система перейдет в режим ожидания. Как только оптимальная температура теплого пола начнет снижаться, система заработает снова.

Кроме того, температуру можно регулировать с помощью смесительных модулей.

Для электрических систем подогрева применяют цифровые, электромеханические и программируемые терморегуляторные устройства. Их монтируют в общую систему параллельно, принцип работы основывается на специальных датчиках, которые способны анализировать изменения температурного режима в помещениях. Как только будет достигнуть максимально установленный предел, теплоносители отключаются. Стоит температуре на несколько градусов понизиться, в систему подается питание, и электрические обогреватели начинают работать. С помощью таких приборов можно сэкономить от тридцати до шестидесяти процентов электрической энергии, сокращая расходы на оплату коммунальных услуг.

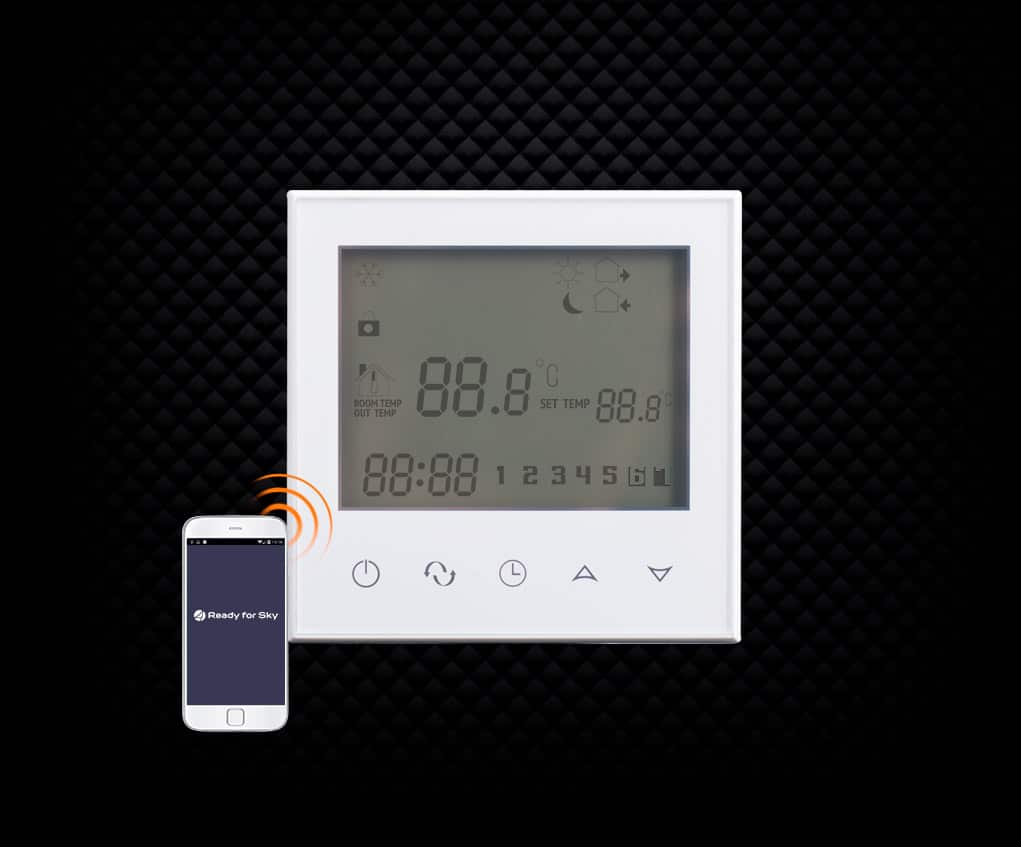

Терморегулятор теплого пола

Многих интересует не сам процесс регулировки, а температурный режим, который можно выставить на системе для получения полного комфорта

Но в таком случае следует принять во внимание определенные нюансы. К примеру, некоторые стараются как можно быстрее прогреть пол, начинают игнорировать показания автоматики, выполнять регулировку вручную, после чего весь контур системы разбаллансируется, предвещая скорую поломку

Чтобы подобного не случалось, рекомендуется решить, какой температурный режим вам больше всего подходит, настроить приборы и терпеливо выжидать, когда отопительная система достигнет заданного уровня. Не следует предпринимать самостоятельных действий, пытаясь улучшить работу автоматики, модернизировать их, комбинируя с устройствами от разных изготовителей.

Комплект водяного теплого пола до 60 м- 2. (автоматическое регулирование температуры)

Комплект теплого пола для обогрева помещений площадью 60-80 м2со смесительным узлом с ручной регулировкой температуры теплоносителя на основе смесительно – разделительного клапана MIX 03. Настройка рабочей температуры теплоносителя осуществляется автоматически сервоприводом клапана в зависимости от величины температуры теплоносителя установленной по шкале накладного термостата.

Для облегчения выпуска воздуха система дополнена автоматическими воздухоотводчиками и дренажными клапанами. Для обеспечения равного расхода теплоносителя в петлях теплого пола (гидравлической балансировки петель) используются коллектора с интегрированными отсекающими и регулирующими кранами.

Усиленная теплоизоляция позволяет устраивать систему теплых полов над неотапливаемыми помещениями.

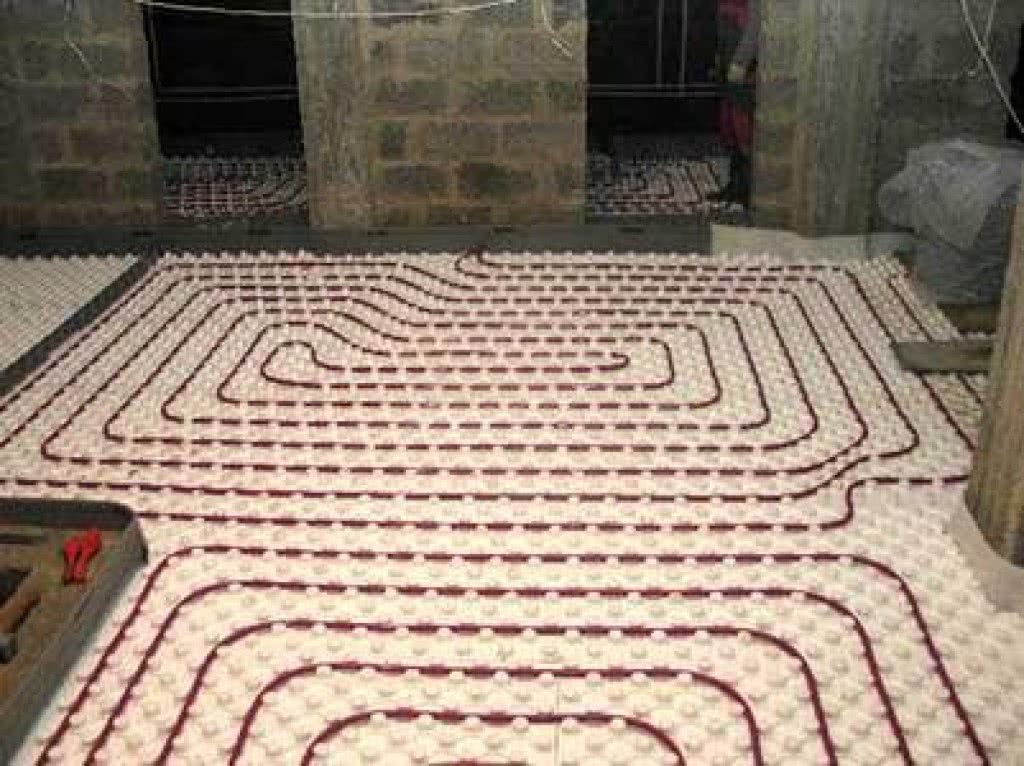

При спиральной укладке петли теплого пола (толщина стяжки 3 см с напольным покрытием из керамической плитки) с шагом 15-20 см и расчетной температуре теплоносителя 30°С – температура поверхности пола 24-26°С, расход теплоносителя около 0,2 м3/ч, скорость течения 0,2-0,5 м/с, потери давления в петле приблизительно 5 кПа (0,5 м).

Точный расчет тепловых и гидравлических параметров можно провести с использованием бесплатной программы расчетов теплых полов Valtec Prog.

Как регулировать температуру водяного теплого пола?

Чтобы тёплый пол работал эффективно, и с полной отдачей, требуется правильно его отрегулировать. Есть несколько способов производить регулировку температуры отопительной системы водяного типа.

https://youtube.com/watch?v=wh8SssXCCXg

Погодозависимая автоматика

Суть работы ПЗА в том, что происходит изменение настроек системы, в зависимости от погоды на улице. Но для этого потребуется термоконтролёр, он будет отвечать за данные функции.

Терморегуляторы

Терморегуляторы — устройства для настройки отопительных систем. Бывает несколько разновидностей регуляторов температуры для тёплых водяных полов, они отличаются как характеристиками, так и ценой:

• механические — регулирование возможно только в ручную, степень экономии электроэнергии низкая;
• электронные — оснащены цифровыми табло и несколькими кнопками управления, настройка более точная;
• программируемые — имеют кнопку настройки или сенсорное табло, оснащены множеством функций, что упрощает процесс регулировки.

Изменение температуры подачи

Настройку уровня нагрева водяных тёплых систем можно осуществлять, управляя температурой теплоносителя на подаче. Суть заключается в изменении показателей на теплогенераторе (котле).

Этот способ подходит, если установлен отдельный котёл, который будет подавать горячую жидкость в ТП. Данный метод простой, но не очень эффективный.

Использование термоголовки

С помощью термоголовки можно также задавать и контролировать градус нагрева теплоносителя. Достигнуть это можно двумя путями:

1. Установив трёхходовой клапан с термоголовкой в узле подачи коллектора, где происходит подмес обратки. В работе устройство учитывает градус нагрева теплоносителя, а не воздуха, при этом объём потребления жидкости низменный.
2. Производя контроль подачи горячей воды в трубы — осуществляется это путём монтажа термоголовки на клапан, она позволяет ограничивать обратный поток. Вентиля обратки и подачи соединяются байпасом, через который регулируется жидкость.

В обоих вариантах, работа термоголовки зависит от степени нагрева обратки.

Настройка скорости работы насоса

Ещё один способ понижения температуры системы — понизить температуру теплоносителя в трубопроводе. То есть, чем количество воды проходящей через контуры больше, тем температурная разница на поверхности пола меньше.

Поэтому, устанавливать мощность насоса следует учитывая разницу потоков на входе и выходе. Она должна быть в пределах 3 — 5 градусов, в зависимости от схемы укладки труб.

Чтобы правильно настроить насос, нужно установить предполагаемую скорость двигателя. Через час прокачки надо замерить разницу на входе и выходе. Если она большая, то скорость насоса следует увеличить. Чем разница меньше, тем нагрев помещения будет равномерней.

Частота включения пола

Регулировка водяного пола по чистоте включения, осуществляется с помощью сервопривода.

Сервопривод — устройство электромеханического типа (электропривод и нажимной шток), позволяющий производить открытие или закрытие линии обратного потока. Под воздействием штока клапан, находящийся в коллекторе принимает открытое или закрытое положение, это зависит от состояния терморегулятора. Прибор устанавливается на обратке.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Тип греющего кабеля

В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.

Одножильный, резистивный кабель

. Представляет собой экранированный одножильный провод с высоким удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических требований по подключению. Требует обязательного использования терморегулятора (термостата), который регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.

При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину, чтобы ток через секцию соответствовал мощности.

Установленные стандарты для температуры поверхности теплых полов

В справочнике Строительных Норм и Правил (СНиП) установлен строгий регламент на счет того, какая должна быть температура пола. Согласно пункту 44-01-2003 максимальная и минимальная температура теплого пола должна быть в диапазоне 26 и 35 °С.

Минимальную точку в 26 °С следует устанавливать только в том случае, если в данной комнате постоянно находятся люди. Если в помещение редко заходят посетители, тогда оптимальная температура должна быть на отметке в 31 °С. Такое значение обычно выставляется для ванных комнат, бассейнов и санузлов, где комфортная температура для ног наиболее необходима. Главное ограничение заключается в том, что температура по осям нагрева не должна превышать допустимые 35 °С, более высокая температура вызовет нежелательный перегрев системы и напольного покрытия.

Комфортная температура теплых полов для разных покрытий

Для паркетной поверхности максимальное значение составляет 27 °С. Это вызвано особенностями материала и его термическими свойствами, перегрев такого напольного покрытия может привести к его деформации.

Для комфортного нахождения в помещении достаточно 22-24 °С. Такая температура приятна для ног и равномерно нагревает воздух в помещении. В отличие от классических батарей, температура воздуха будет максимальна по всей высоте участка. На практике редко достигается значение теплоносителя в 30 °С.

Как правило, все параметры просчитываются на этапе проектирования отапливаемой поверхности. Перед установкой водяных и электрических систем обогрева следует учитывать их задачи и показатели теплопотерь помещения.

Конструкция коллектора

Итак, это трубная группа, в состав которой входят две трубы. Одна соединяется через вентиль с подающим контуром общей отопительной системы, а вторая через точно такой отсекающий вентиль с обраткой. По сути, в коллекторе для теплых полов должно проводиться смешивание горячей воды с остывшей. То есть обеспечивается необходимая температура теплоносителя, поступающего в систему теплых полов. Будем надеяться, что сказано более или менее понятно.

Идем дальше по конструкции коллектора. Первая труба с противоположного торца закрывается заглушкой. В настоящее время специалисты рекомендуют приобретать установки, в которых вместо заглушки есть сливной кран и воздухоотводчик. Второй элемент выполняет в системе теплых полов очень важную функцию — с его помощью из системы удаляется воздух, который снижает эффективность работы отопления. А вот вторая труба с одного конца прочно заглушена.

Теперь, что касается самих контуров. В коллекторе есть два элемента, соединенных с подачей и обраткой отопления. А значит, в этих трубах должны быть отверстия, которые соединяют коллекторную группу с подающим и обратным контурами теплого пола. Такие отверстия есть. К ним привариваются патрубки, на которые навинчиваются вентили. И чем больше помещений зацикливается на одной коллекторной гребенке, тем больше патрубков должно быть на самом коллекторе.

Но тут встает вопрос — а как происходит смешивание двух теплоносителей (горячего и остывшего)? Между двумя трубами узла устанавливается трубная перемычка, по которой теплоноситель из обратки поступает в трубу подающего направления. Кстати, эта конструкция настолько проста, что сделать ее своими руками из пластиковых труб совсем несложно. Главное — правильно понять принцип работы узла смешивания и разобраться во всех тонкостях теплотехнического расчета, на основе которого будут выбираться диаметры труб для коллекторов системы «теплый пол».

Внимание! В системе теплый пол всегда устанавливается циркуляционный насос. Этот небольшой по мощности прибор монтируется в коллекторную группу на входе в трубу обратного направления

Из чего состоит коллектор

Кроме трубной конструкции, циркуляционного насоса и запорной арматуры в смесительный узел входят:

• Трехходовой клапан, который отвечает за смешивание двух сред.
• Регулировочный клапан, который отвечает за количество теплоносителя, подаваемого на теплый пол.
• Клапан на возвратном коллекторе. Кстати, он обычно автоматический и нередко с сервоприводом.
• Автоматика.

Первый элемент обеспечивает правильное смешивание холодной и горячей воды. Кстати, нередко в смесительный узел холодная вода добавляется из водопровода. Такая схема применяется, если, например, дом обогревается за счет твердотопливного котла, который может нагревать теплоноситель до очень высоких температур.

Хотелось бы обратить ваше внимание вот на какой момент. Нередко в частном домостроении теплые полы укладываются практически во всех комнатах

На этот случай существуют правила о соотношении длины трубопровода системы отопления и количества коллекторных групп. Соотношение такое — одна коллекторная группа на 120 м трубопровода. Если длина контура отапливаемых полов превышает данный предел, то обязательно устанавливается дополнительная гребенка.

Третий шаг. Необходимые расчеты и знакомство со схемой

Универсального использования, применяется на всех без исключения основаниях.

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

• гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
• по периметру приклеивается лента, компенсирующая расширения во время нагрева;
• на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
• плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
• производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
• завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

Полистирольная система — фото

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Таблица. Рекомендованная мощность греющего кабеля

Там, где мощность приведена в виде диапазона, выбирайте конкретное значение с учетом целей и задач, ставящихся перед системой обогрева, т.е. будет ли она применяться для основного отопления комнаты либо же просто в качестве средства создания более комфортных условий.

Расчет предельно прост. Сначала вы определяете необходимую площадь обогрева, которая будет занята кабелем, а затем умножаете ее на рекомендованное значение мощности. К примеру, вам нужно обогреть 4 м2 в кухне. Теплый пол будет обустроен в качестве дополнительного отопления. Считаете следующим образом: 4х90=360 Вт. В соответствии с расчетным значением вы выбираете мощность кабеля.

Схемы подключения кабеля и терморегуляторов, как отмечалось, производители приводят в своих инструкциях. Вам остается следовать указанным рекомендациям, поэтому отдельно данные моменты рассматриваться не будут.

Какой лучше выбрать

Первоначально важно определиться, нужен ли теплый пол. Он считается идеальным решением для ванной, так как для этого помещения наиболее часто в качестве напольного покрытия выбирается холодная плитка

Типы теплых полов могут быть разными, поэтому при выборе конкретного варианта учитываются некоторые рекомендации:

нежелательно для квартир выбирать водяную конструкцию;
кабельные системы потребляют существенное количество электричества, что приведет к высоким эксплуатационным расходам;
при работе в квартире непременно важно создавать предварительно проект, согласовывающийся со специалистами;

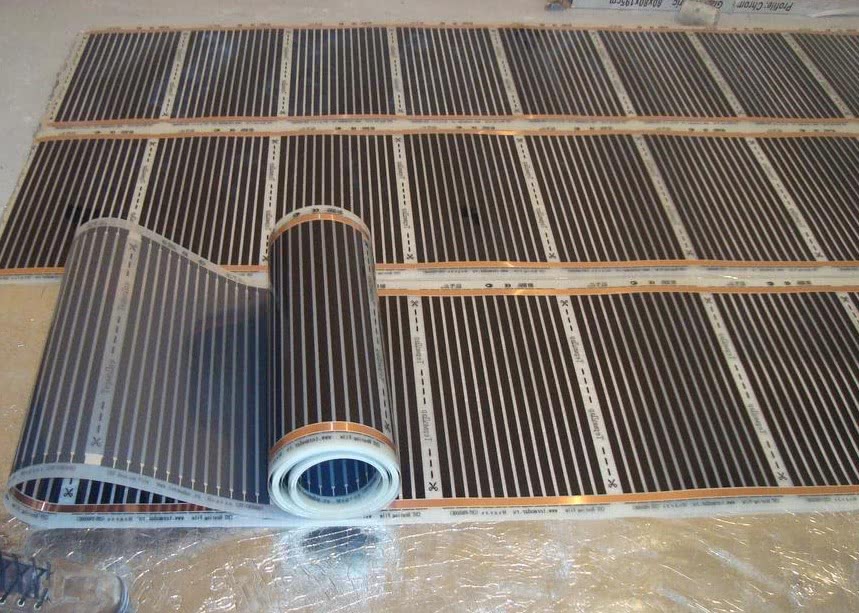

оптимальным выбором для любых условий считаются пленочные конструкции;
перед выбором определенного вида оцениваются все его плюсы и минусы.

Таким образом, теплые полы, уложенные в ванной комнате – это идеальное решение для каждого владельца помещения. Они представлены в разных видах, причем каждые теплые полы особенности имеют свои. Подбирая теплый пол выбор зависит от самих владельцев помещения, а укладка в любом случае может выполняться своими силами, если тщательно разобраться в правильной технологии.

Водяной пол не стоит использовать в квартире

Кабельный пол дорогой

Создайте проект

Пленочный пол для ванной – самый оптимальный вариант

Так ли нужен терморегулятор для нагревательной системы пола?

Терморегулятор – устройство, которое контролирует и регулирует степень нагрева теплоносителя, что позволяет установить комфортную температуру в комнате. Такое устройство выполняет несколько важных функций:

1. Вовремя включает и отключает нагрев.
2. Контролирует и поддерживает в комнате нужную температуру.
3. Может выполнить автоматический нагрев пола и помещения к нужному времени.
4. Позволяет сэкономить энергию. После установки терморегулятора затраты на нагрев теплоносителя снижаются до 30%.

Сегодня применяются и другие народные методы, позволяющие выполнить контроль за теплоносителем, однако они все малоэффективны. К одному из таких способов относится регулирование режима температуры с помощью крана, который снижает скорость циркуляции воды и тем самым уменьшает тепловую отдачу. С помощью крана можно полностью или частично перекрыть воду механическим способом. Однако такой регулятор способен стать причиной образования в трубах воздушных пробок, в результате этого работа водяного контура нарушится.

Если вам интересно, как правильно выполнить регулировку температуры, тогда посмотрите видео:

Температура теплоносителя, подаваемого в теплый пол.

Заманчиво было бы поддерживать температуру пола так, чтобы он был всегда теплым на ощупь.

Чтобы температура ламината была 26 градусов, допустим, необходимо подавать теплоноситель 32 градуса.

А давайте всегда будем подавать теплоноситель 32 градуса и ничего не регулировать.

Но это невозможно.

Если температура пола будет 26 градусов, то температура в помещении быстро станет 25 градусов. А это уже жарко.

Да и греть только теплым полом получается невозможно — на окнах будет конденсат.

Необходимо устанавливать, пусть маленькие и еле греющие, но радиаторы — еще дополнительное тепловыделение в помещение.

Именно поэтому не вижу смысла регулировки по температуре пола. Что хорошего, что пол тепленький на ощупь, если в помещении жарко.

Другой вариант — подавать в пол воду с температурой чуть больше, чем которая требуется в помещении, например 24 градуса.

Но тут мы пролетаем с возможностью регулирования пола.

Действительно, если климат на улице изменится и понадобится дополнительно сообщить помещению энергию, с еле теплым теплым полом это будет проблематично.

Передача энергии между телами, разница температур которых небольшая, очень медленная.

Получается, что теплоноситель необходимо подавать градуса на два больше, чем ограничение на ламинате.

32 градусов в самый раз.

В результате, ламинат на ощупь получается просто не холодным.

Будет медленная реакция на изменение климатических условий или изменение установленной в помещении температуры.

Например, вечером температура упала с-1 до -10 и начался ветер, и/или установка температуры в помещении поднялась с 22 до 24 (вручную или по графику) — в этом случае при температуре теплоносителя 30 градусов температура в комнате будет достигать 24 градуса долго.

Время реакции на изменение будет тем меньше, чем больше температура теплоносителя.

Тогда почему бы не установить температуру подачи теплоносителя 35 градусов? Или 40?

Что нам ограничение, накладываемое производителем ламината — где 28 там и 35.

Я пробовал устанавливать 40.

Колебания температуры пола 22 — 35 градусов показались неприятными, хотя может быть это предвзятость.

Плюс к этому — инерционность. Пол с более теплым теплоносителем продолжает греть и после выключения циркуляции. То-есть выигрывая в инерционности на старте мы проигрываем в торможении.

С инерционность на старте в моей системе отопления сглаживается зависимым от теплых полов отопления радиаторами.

Вместе с теплым полом стартует отопление радиаторами.

Тем самым сразу после начала отопления по падению температуры радиаторы начинают греть помещение, пока теплый пол еще раскачивается.

Я так понимаю, что если бы не это, то пришлось бы подавать теплоноситель, температурой градусов так 40.

Ну и еще помогает небольшой гистерезис. Почему-то минимальный гистерезис у терморегуляторов 0.5.

Эксплуатируя в одном помещении на первом этапе дешевый китайский терморегулятор с отдельными установками температуры «старт» и температуры «стоп» (по сути произвольный гистерезис) выяснил что оптимальным для водяного теплого пола был бы гистерезис 0.3.
