Как подключить

Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.

Словами схему подключения можно описать следующим образом:

1. Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
2. Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
3. Циркуляционный насос и отсекающий кран также монтируют со второй стороны
4. Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются

Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.

Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.

Теплоаккумулятор и разные виды отопительных систем

Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.

Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.

Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.

Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.

Варианты модернизации

Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:

• Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
• Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
• Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
• Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
• Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода

Видео — Тепловой аккумулятор в доме с периодической топкой

https://youtube.com/watch?v=rgMQG7RLCew

Подводим итоги

Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.

Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.

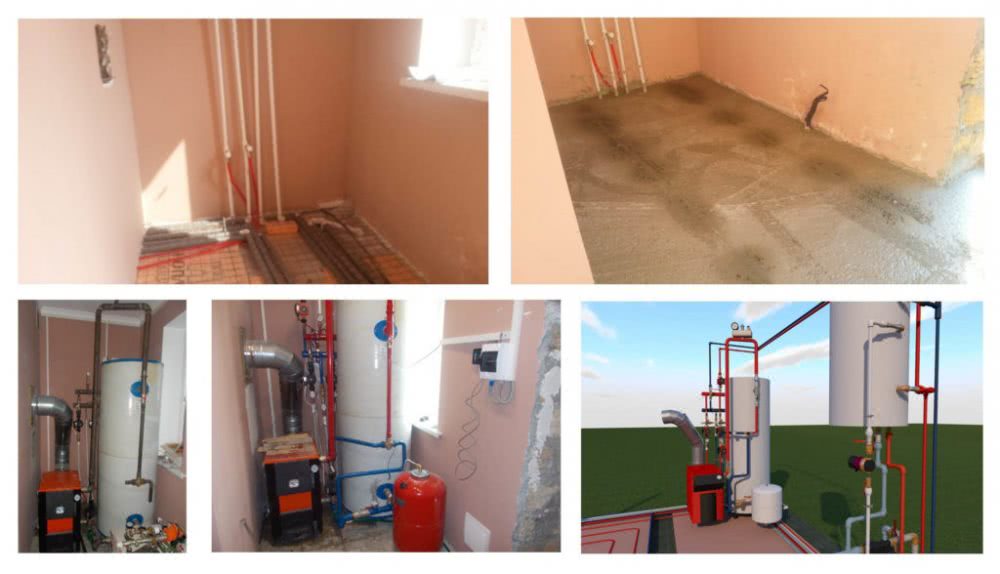

Системы многоконтурного отопления с теплоаккумуляторами

Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку.

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается. При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.

Этапы сборки теплоаккумулятора

Теперь, когда вы примерно представляете, что такое теплоаккумулятор, знаете его конструкцию и имеет под рукой необходимые материалы, можно, наконец, приступить непосредственно к процессу изготовления.

Шаг 1. Приступим к обработке бочки. Изделие из металла следует хорошенько почистить от мусора и прочей грязи, а также зачистить те участки, где появилась ржавчина. Теперь нам нужно сделать так, чтобы ржавчина не появилась еще очень долго. Для этого нужно обработать внутреннюю поверхность ортофосфорной кислотой и нанести 4-5 слоев грунтовки .

Теплоаккумулятор необходимо утеплить минеральной ватой или другим подходящим материалом

Шаг 2. Теперь нужно позаботиться о теплоизоляции емкости. Это необходимо не только для того, чтобы вода сохраняла свое тепло длительное время, но и чтобы окружающий воздух не нагревался от теплоаккумулятора. Энергия не будет тратиться напрасно! Самым простым вариантом будет пенопласт (толщиной 100 мм плотностью 25 кг/куб.м.). Его очень просто вырезать и крепить к стенкам емкости.

Другой вариант – использование минеральной ваты (плотность этого материала уже намного выше и составляет около 140 кг/куб.м.). Для ее надежной фиксации вам как раз и пригодится скотч или любая другая клейкая лента. Если вам покажется это необходимым, то на всякий случай можете сделать внешний каркас из листового металла и надеть поверх утеплителя.

Змеевик внутри самодельного теплоаккумулятора

Шаг 3. Теперь нужно изготовить змеевик, по которому и будет передвигаться сам теплоноситель. Для этого нам послужат медные трубы диаметром 20-30 мм, протяженность зависит от объема вашей емкости, но в среднем вам может потребоваться от 8 до 15 метров такой трубы. Помните о том, что этот змеевик должен соединяться с котлом, ведь по нему будет протекать горячая вода. А холодная вода, находящаяся в баке, будет нагреваться от змеевика.

Удобнее будет мастерить змеевик с помощью 2х деревянных реек. По всей длине вкрутите саморезы, оставив выглядывать шляпку миллиметров на 5. Между этими саморезами очень удобно фиксировать трубы змеевика.

Шаг 4. В вертикальной стенке емкости нужно проделать 2 отверстия для фиксации подающего и отводящего патрубков. На них в дальнейшем установите запорные краны.

Шаг 5. Далее нужно разместить бочку в заранее выбранном и подготовленном для этого месте.

Помните! Устанавливать ее можно только на бетонном основании! Вам нужно будет залить его самостоятельно или же приобрести готовую бетонную плиту!

Шаг 6. Выполняем подключение теплоаккумулятора к котлу. Отдельно стоит упомянуть про крышку емкости. Как вариант, вы можете сделать ее литой, то есть приварить ее к самому баку, а можете – съемной, на болтах. В последнем случае вам понадобится монтировать воздухоотводчик и предохранительный клапан.

Теплоаккумуляторы могут использоваться в различных отопительных системах, однако, наиболее эффективны и необходимы они в паре с твердотопливным и электрическим котлами. В первом случае у вас всегда будет запас горячей воды, на случай ожидания загрузки новой порции дров в котел. А в паре с электрическим котлом он поможет вам сократить расход электроэнергии: нагрев воды будет происходить ночью, а утром вы сможете пользоваться подготовленным запасом горячей воды, что очень удобно.

Тепловой аккумулятор: что это такое

Конструктивно твердотопливный теплоаккумулятор представляет собой специальную емкость с теплоносителем, которая быстро нагревается в процессе сгорания топлива в топке котла. После того, как тепловой агрегат перестает работать, аккумулятор отдает свое тепло, тем самым, поддерживая в здании оптимальный температурный режим.

В сочетании с современным котлом, работающим на твердом топливе, тепловой аккумулятор позволяет достичь практически 30%-й экономии топлива и повышения КПД системы. Кроме того, количество загрузок теплового агрегата удается сократить вплоть до 1 раза, да и сама техника работает на полную силу, максимально сжигая все загруженное топливо.

Узнайте также о достоинствах пластиковых труб для отопления.

Конструкция и назначение емкостных баков

Выполнены все тепловые аккумуляторы (и это можно видеть на многих фото или видео на нашем сайте) в виде неких буферных емкостей – баков, которые утеплены специальными материалами. При этом объем подобных баков может достигать 350-3500 литров. Использовать устройства можно как в открытых, так и в закрытых системах отопления.

Принцип работы отопительной системы с аккумулятором теплоты

Как правило, основное отличие системы с твердотопливным котлом и теплоаккумулятором от обычной заключается в цикличной работе.

В частности, выделяют два цикла:

1. Произведение двух закладок горючего, сжигание его в режиме максимальной мощности. При этом все избыточное тепло не вылетает «в трубу», как при традиционной схеме отопления, а скапливается в аккумуляторе;
2. Котел не топится, а оптимальный температурный режим теплоносителя поддерживается за счет отдачи тепла от бака. Следует отметить, что при использовании современных теплоаккумуляторов можно добиться простоя теплового генератора до 2-х дней (все зависит от теплопотерь здания и наружной температуры воздуха).

Узнайте также об особенностях процесса установки котлов отопления.

Основные функции теплоаккумуляторов

Твердотопливный котел с теплоаккумулятором – очень выгодный и производительный тандем, за счет которого можно сделать систему отопления более практичной, экономичной и производительной.

Тепловые аккумуляторы выполняют сразу несколько функций, среди которых можно выделить:

• Аккумуляция тепла от котла с последующим его расходом по требованию отопительной системы. Зачастую, данный фактор обеспечивается применением трехходового клапана или же специальной автоматики;
• Предохранение обогревательной системы от опасного перегрева;
• Возможность простой увязки в одной схеме нескольких разных источников теплоты;
• Обеспечение работы котлов с максимальным показателем КПД. Собственно, данная функция появляется за счет работы техники на повышенных температурах и снижения расхода топлива;

Теплоаккумуляторы как на подбор

• Стабилизация температурных режимов в здании, снижение количества загрузок горючего в котел. При этом данные показатели довольно значимые, что делает установку подобного оборудования более эффективным и финансового выгодным решением;
• Обеспечение здания горячей водой. Требуется обязательная установка на выходе из бака теплового аккумулятора специального термостатического защитного клапана, так как температура воды может достигать более 85С.

Расчет теплоаккумулятора для твердотопливного котла можно производить различными способами. Но, если необходимо быстро выполнить все расчеты, то лучше воспользоваться проверенным на практике вариантом – на 1 кВт мощности твердотопливного котла должно приходиться не менее 25 литров объема. Чем выше мощность теплотехники, тем большего объема потребуется установить аккумулятор.

Конструктивные особенности баков

Применение теплового аккумулятора: когда необходима техника

Инструкция к тепловым аккумуляторам твердотопливных котлов говорит о том, что подобные агрегаты следует применять в нескольких основных случаях:

1. Необходимость в эффективном горячем водоснабжении в больших объемах. Например, если в доме имеется два или более санузлов, большое количество кранов, то без теплоаккумуляторов не обойтись, ведь техника существенно увеличивает выработку воды без лишних финансовых затрат;
2. При использовании твердого топлива с различными коэффициентами тепловыделения. За счет такой техники удается сгладить пики горения и снизить количество закладок;
3. Если в доме имеется необходимость в зарядке аккумуляторов теплом по «ночному тарифу»;
4. При использовании тепловых насосов. В том случае, если кроме твердотопливного котла в здании имеется еще и альтернативная система отопления, то аккумулятор поможет оптимизировать время работы компрессора установки.

Способы и схемы подключения своими руками

Теплоаккумулятор с пустым баком устанавливают, если давление в системе небольшое

Сложность и особенности подключения зависят от типа теплового накопителя. Поэтому следует разобраться, какими они бывают.

• Самая простая конструкция – пустой внутри бак. Котел и потребители подключаются напрямую. Использование оптимально, если применяется одинаковый теплоноситель во всех контурах, давление в системе не превышает допустимые показатели накопителя и температура теплоносителя, подающегося из котла, не превышает допустимых значений для контура отопления. Если первые два требования не соблюдаются, при подключении в систему необходимо воспользоваться дополнительными внешними теплообменниками. В последнем случае следует установить смесительные узлы с трехходовыми кранами.
• Буферная емкость с внутренним теплообменником – одним или несколькими. Теплообменник представляет собой спиральную трубу из меди или нержавейки. В таком накопителе теплоноситель перемешивается. Змеевик, расположенный в нижней части, нагревает теплоноситель, горячая вода устремляется вверх как менее плотная. Наверху расположен другой змеевик, который забирает энергию и выводит ее на контуры отопления. Прибор такого типа оптимален при использовании разных типов теплоносителей, при высоком давлении и температуре теплоносителя, подключении нескольких генераторов тепла.
• Резервуар с проточным контуром горячего водоснабжения. Теплообменник по большей части расположен вверху бака. Он должен быть выполнен из металла, отвечающего нормативам пищевого водопотребления. Контуры подключаются напрямую. Такая система предпочтительна при равномерном расходе горячей воды.
• Теплоаккумулятор с внутренним бойлером. В накопительной емкости сохраняется нагретая вода для бытового потребления. Такой тип аккумулятора, накапливающего тепло, можно без проблем встроить в открытую и закрытую системы отопления, оснащенные твердотопливными, электрическими котлами и солнечными коллекторами. Особенно актуальны буферные емкости этого типа при использовании электрокотлов, когда теплоноситель нагревается ночью, а вода расходуется днем. Бойлера на 150 л вполне достаточно для суточного потребления воды среднестатистической семьей.

В системе с трехходовыми клапанами возможна более точная регулировка температуры

Другие типы систем:

1. Простейшая схема обвязки, ограничивающая возможности регулировки. Горячая вода поднимается вверх и забирается из верхней точки, после остывания опускается и снова поступает в котел. Используется в том случае, если давление и температура в генераторе тепла и контурах отопления одинаковы. Температура регулируется только методом увеличения/уменьшения потока теплоносителя.
2. В системе присутствуют узлы смешивания, байпасы, поэтому возможна более точная регулировка по температуре теплоносителя. Эффективность оборудования достигается благодаря установке, например трехходовых клапанов.
3. В систему включен дополнительный бак, благодаря чему небольшой объем горячей воды доступен непосредственно после запуска котла. Потребителю не приходится ждать, когда система разогреется полностью, но запас воды не велик, а нагревается система медленнее, чем классическая.
4. Внутри буферной емкости имеется один змеевик, через него проходит тепловая энергия от источника, а уже от змеевика нагревается теплоноситель в тепловом накопителе. В системе этого типа применяют разные теплоносители. Можно выбирать такие, которые нельзя смешивать из-за несовместимости химических характеристик. Через змеевик можно запитать отопление или ГВС, либо по этому кругу будет циркулировать теплоноситель от источника.
5. В системе установлен дополнительный внешний теплообменник. Он позволяет поддерживать нужную температуру в аккумуляторе.
6. Система с проточным контуром горячего водоснабжения. Она оптимальна, если горячая вода используется равномерно. В противном случае рекомендуется приобрести энергоаккумулятор со встроенным бойлером.
7. Система с одним змеевиком и подключением к альтернативному источнику энергии, например, солнечному коллектору. Называется бивалентной. Подключение осуществляется таким образом, что коллектор играет ведущую роль в нагреве системы, а котел подключается, когда тепловой энергии недостаточно.
8. Мультивалентная система, где основной нагрев осуществляют низкотемпературные источники, например солнечный коллектор и геотермальный тепловой насос. Они подключаются в нижней части теплового аккумулятора. В качестве вспомогательного источника тепловой энергии применяется высокотемпературный котел.

Схемы подключения теплоаккумулятора

Вид схемы подключения зависит от устройства теплового аккумулятора, количества теплогенераторов и контуров потребления. Простейшая схема имеет следующий вид:

Подача теплоносителя из теплогенератора подключается к верхнему патрубку емкости, обратный трубопровод – к нижнему патрубку. К противоположным патрубкам присоединяются контуры потребления. При наличии двух патрубков со стороны потребления к ним подключаются распределительные коллекторы, при наличии системы патрубков – потребители подключаются напрямую (изображено на схеме). Подключение всех линий производится через арматуру с разъемными соединениями – чаще всего через шаровые краны со сгоном типа Американка.

Следует отметить, что при наличии в ТА одного или большего числа теплообменников происходит полное гидравлическое разделение системы потребления и котельной.

В этом случае обязательна установка группы безопасности и расширительного бака мембранного типа с каждой стороны – в системе потребления и в обвязке котельной. При этом расчет объема мембранного расширительного бака для каждой стороны производится отдельно.

При отсутствии теплообменника в аппарате теплоаккумулятор работает в прямом режиме гидравлической стрелки. При этом эффективность аккумулирования тепла несколько снижается, вместо группы безопасности достаточно установить на ТА воздухоотводчик. При наличии в устройстве теплообменников выполняется полное разделение гидравлических потоков, в некоторых случаях оно превосходит по качеству принцип работы классической гидрострелки.

При комбинировании 2 котлов различного типа – газового, твердотопливного, электрического или жидкотопливного – подключение их к емкости может производиться двумя способами:

1. К общим патрубкам с организацией обвязки котлов через трехходовой клапан;
2. К отдельным патрубкам устройства.

Подключение источников теплоты, имеющих разные тепловые режимы работы – альтернативных агрегатов и котлов – чаще всего производится к отдельным теплообменникам.

Схема обвязки теплоаккумулятора с разными источниками тепла

Низкотемпературные теплогенераторы (конденсационные газовые котлы, тепловые насосы, солнечные коллекторы) подключаются к нижней части теплоаккумулятора, высокотемпературные – котлы – к верхней части.

Порядок подключения потребителей имеет схожий алгоритм. К нижней части подключаются низкотемпературные потребители, прежде всего водяные теплые полы и стены, к верхней – бойлер косвенного нагрева, в средней части – приборы водяного отопления – радиаторы и конвекторы. Для обеспечения циркуляции котловой контур и контуры потребления оборудуются циркуляционными насосами.

Большинство ТА оборудованы патрубками для присоединения линии подпитки системы. При наличии теплообменника с этой линии производится пополнение теплоносителем только потребителей тепла – подпитку котлов следует производить по отдельно смонтированной линии.

Теплоаккумулятор – превосходное теплотехническое устройство, сочетающее в себе массу функций. Использование его в системе отопления позволяет снизить расходы на топливо, прежде всего на твердые сорта и электричество. Повышается качество управления системой, возникает возможность интеграции разнотипных источников теплоты. Многофункциональность устройства позволяет исключить из схемы дополнительные устройства – коллекторы, гидрострелку. Практика говорит о том, что затраты на установку теплового накопителя обычно быстро окупают себя.

(Просмотров 853 , 1 сегодня)

Рекомендуем прочитать:

Алюминиевые радиаторы отопления

Обвязка радиаторов отопления

Альтернативное отопление частного дома

Жидкотопливные котлы отопления

Лучшее отопление для частного дома

Виды топлива для отопления

Устройство и принцип работы теплоаккумулятора

Устройство теплового аккумулятора с контуром горячего водоснабжения

Самый простой тепловой аккумулятор представляет собой большой бак круглого или прямоугольного сечения с установленными на разной высоте патрубками. Объем ёмкости зависит от производительности оборудования и составляет от 200 литров до 3 кубических метров. Работа аккумуляторного бака возможна за счёт высокой теплоёмкости воды (или антифриза), нагрев которой обеспечивает котёл. Толстый слой утеплителя позволяет жидкости длительное время сохранять высокую температуру, обеспечивая работоспособность отопления в течение 1 – 2 суток после отключения отопительного агрегата.

Использование теплоизоляции необходимо даже в случае установки буферного аккумулятора в жилом здании, поскольку теплоотдача по площади всех стенок бака приведёт к чрезмерному повышению температуры в помещении.

Таблица зависимости времени нагрева теплового аккумулятора от его объёма

Теплоаккумулирующая ёмкость состоит из следующих деталей:

• стальной или пластиковый бак;
• кожух;
• теплоизоляция;
• встроенный теплообменник;
• магниевый анод (при использовании металлической ёмкости);
• электрический нагреватель;
• патрубки для подключения отопительных агрегатов и контуров обогрева;
• теплоноситель.

Использование нержавеющей стали в качестве материала бака позволяет значительно увеличить срок его службы, что особо важно для отопительных систем открытого типа. Простейший тепловой аккумулятор не имеет встроенных теплообменников

По сути, он является термосом с патрубками для подвода и отвода теплоносителя. Несложная конструкция позволяет сделать такой бак своими руками. Важно только обеспечить требуемые герметичность и теплоизоляцию

Простейший тепловой аккумулятор не имеет встроенных теплообменников. По сути, он является термосом с патрубками для подвода и отвода теплоносителя. Несложная конструкция позволяет сделать такой бак своими руками

Важно только обеспечить требуемые герметичность и теплоизоляцию

Работа теплоаккумулирующей ёмкости в отопительной системе с геоколлектором

При использовании буферной ёмкости простого типа её совместная работа с твердотопливным оборудованием и обогревающим контуром выглядит так:

• во время работы котла происходит забор охлаждённого теплоносителя из нижней части буферного аккумулятора и его подача к отопительному агрегату для нагрева;
• горячий теплоноситель подаётся к верхней части бака, при этом перемешивания жидкости не происходит по причине её разной плотности;
• горячая вода (или антифриз) по мере надобности отбирается через другой верхний патрубок благодаря использованию циркуляционного насоса, трёхходового крана и другой регулирующей аппаратуры;
• охлаждённый теплоноситель из контура обогрева возвращается в нижнюю часть ёмкости.

Время работы отопления на запасах тепла в буферном баке зависит от ёмкости последнего и мощности системы обогрева. Поэтому определение объёма прибора зависит от того, что приоритетнее: длительность работы на аккумулированной энергии или время накопления тепла в устройстве.

Послойное разделение жидкости в баке буферной ёмкости позволяет производить отбор теплоносителя нужной температуры.

Купить или изготовить самостоятельно?

Это вопрос касается, в первую очередь, рисков, а не расходов. Отопительное оборудование представляет собой сбалансированную систему, и внедрение компонента, не прошедшего заводские испытания, о параметрах производительности которого есть лишь ориентировочное представление, может стать причиной поломки всей цепи. Экономия, проявившаяся в результате собственноручной сборки, нивелируется потенциальными расходами на отладку и ремонт дорогостоящих агрегатов.

Тепловой аккумулятор У200 Прометей – бюджетное решение для небольших систем

Профессиональный расчет теплового аккумулятора позволит приобрести модель, оптимально соответствующую эксплуатационным условиям и запросам жильцов. В этом случае следует ожидать снижения расходов на энергоресурсы, что более существенно, по сравнению со стоимостью аппарата.

Заключение

После того, как вы сделали накопительную емкость, сумели сделать правильную обвязку, надо заняться теплоизоляцией агрегата. Изготовленный из металла теплоаккумулятор, без должной изоляции будет раздавить драгоценное тепло направо и налево. Здесь можно использовать любые подручные материалы, начиная с минеральной ваты, заканчивая пенополистиролом.

Свой тепловой аккумулятор вы можете утеплить, как вам угодно. Главное, что бы емкость выполняла задачу термоса, теплообмен между стенками накопителя и атмосферным воздухом отсутствовал. Когда у вас стоит одноконтурный котел с естественной циркуляцией, утепление накопительной емкости должно быть усиленным. В противном случае (чердак одно из самых холодных мест в доме), ваш котел будет постоянно работать с повышенной нагрузкой, а система отопления будет пополняться уже остывшим теплоносителем.
