Что такое теплоаккумулятор для твердотопливного котла

Оглавление

Как подключить

Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.

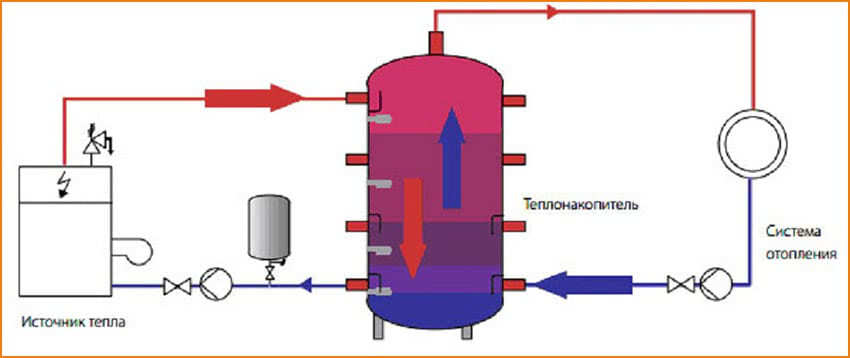

Словами схему подключения можно описать следующим образом:

  1. Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
  2. Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
  3. Циркуляционный насос и отсекающий кран также монтируют со второй стороны
  4. Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются

Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.

Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.

Теплоаккумулятор и разные виды отопительных систем

Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.

Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.

Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.

Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.

Варианты модернизации

Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:

  • Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
  • Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
  • Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
  • Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
  • Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода

Видео — Тепловой аккумулятор в доме с периодической топкой

https://youtube.com/watch?v=rgMQG7RLCew

Подводим итоги

Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.

Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.

Ключевые функции теплонакопителей

Принцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

  • обеспечение пользователя горячей водой;
  • нормализация температурного режима в обогреваемых помещениях;
  • повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
  • возможность объединения нескольких тепловых источников в единый контур;
  • накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

  • ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
  • более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.

Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бакаСхема установки

Как подключить?

Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.

Этапы установки

  1. Подготовка системы, слив теплоносителя.
  2. Определение места врезки.
  3. Приваривание отводов к отходящему от котла трубопроводу.
  4. Нарезание резьбы и установка запорной арматуры.
  5. Приваривание обводного трубопровода котла.
  6. Подключение аккумулятора.

Особенности установки и схема подключения

В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.

Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.

Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.

Практические советы

  1. Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
  2. При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.

Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.

Виды теплоаккумуляторов

Классификация аккумулирующих емкостей:

  1. В зависимости от конструкции устройства бывают:
    • Теплоаккумуляторы со встроенным змеевиком или тэном.
    • Устройства с двумя и более змеевиками или тэнами.
    • Комбинированные устройства, где используется тэн и змеевик одновременно.
  2. В зависимости от места монтажа:
    • Термосифоны – монтируются на солнечных коллекторах. Они состоят из двух баков (внутреннего и наружного), между которыми устанавливают теплоизолятор толщиной 50 мм. Материал изолятора – пенополиуретан.
    • Буферные контейнеры – монтируются подобные емкости внутри помещения. Конструкция такая же, как и у термосифонов.
  3. В зависимости от функции ГВС:
    • Модели с наличием ГВС.
    • Модели без ГВС.

Конструкция устройства очень сложная, поэтому стоимость моделей заводского производства такая высокая. Чтобы сэкономить средства можно соорудить подобную установку самостоятельно.

Блиц-советы

Советы по изготовлению:

  1. Для аккумулирующих емкостей с нуля лучшим вариантом будет использование листового металла толщиной в 2 мм.
  2. Сварить установку можно и из нержавейки, но это обойдется несколько дороже.
  3. Чтобы упростить процесс изготовления и утепления лучше делать теплоаккумулятор прямоугольной формы.
  4. Не используйте для устройства бочки из пластмассы, они не выдерживают высоких температур. Исключением являются бочки с маркировкой до 100 ºС.
  5. В крышку нужно вмонтировать предохранительный клапан, с помощью которого выпускать избыточное давление.
  6. Заводской змеевик можно заменить на стальной гофрированный шланг, что увеличит общую площадь теплообмена.
  7. Чтобы пластиковые баки не теряли своей формы их необходимо заключить в каркас из решетки.
  8. Маленькие тепловые аккумулятора можно применять для водяного теплого пола в качестве подпитки.

Изготовление накопителей тепла в заводских условиях

Если вы всерьез озаботились установкой теплоаккумулятора и решили его сделать своими силами, то для начала стоит ознакомиться с заводской технологией сборки.

Резка на плазменном аппарате заготовок для крышки и дна

Повторить технологический процесс в условиях домашней мастерской нереально, но некоторые приемы вам пригодятся. На предприятии бак–аккумулятор горячей воды делается в виде цилиндра с полусферическим дном и крышкой в таком порядке:

  1. Листовой металл толщиной 3 мм подается на аппарат плазменной резки, где из него получают заготовки торцевых крышек, корпуса, люка и подставки.
  2. На токарном станке изготавливаются основные штуцера диаметром 40 или 50 мм (резьба 1.5 и 2”) и погружные гильзы для приборов контроля. Там же вытачивается большой фланец для ревизионного люка размером около 20 см. К последнему приваривается патрубок для врезки в корпус.
  3. Заготовка корпуса (так называемая обечайка) в виде листа с отверстиями под штуцеры направляется на вальцы, изгибающие ее под определенным радиусом. Чтобы получить цилиндрическую емкость для воды, остается лишь сварить торцы заготовки встык.
  4. Из металлических плоских кругов гидравлический пресс штампует полусферические крышки.
  5. Следующая операция – сварочные работы. Порядок такой: сначала на прихватках варится корпус, потом к нему прихватываются крышки, затем идет сплошная проварка всех швов. В конце присоединяются штуцеры и ревизионный люк.
  6. Готовый накопительный бак сваривается с подставкой, после чего проходит 2 проверки на проницаемость – воздушную и гидравлическую. Последняя производится давлением 8 Бар, испытание длится 24 часа.
  7. Испытанный резервуар окрашивается и утепляется базальтовым волокном толщиной не менее 50 мм. Сверху емкость обшивается тонколистовой сталью с полимерным цветным покрытием либо закрывается плотным чехлом.

Корпус накопителя выгибается из листа железа на вальцах

Вместо облицовки производители зачастую применяют специальный чехол (можно выбрать цвет)

Большинство заводских аккумуляторов тепла рассчитаны на максимальное давление 6 Бар при температуре теплоносителя в системе отопления 90 °С. Это значение вдвое превышает порог срабатывания предохранительного клапана, устанавливаемого на группу безопасности твердотопливных и газовых котлов (предел — 3 Бар). Детально производственный процесс показан на видео:

Как сделать теплоаккумулятор для котлов отопления своими руками?

Простейшая схема сборки базируется на стальной бочке, если ее нет, можно самостоятельно сварить емкость аналогичной формы из листов нержавейки (толщина материала должна превышать 2 мм). Если используется открытая отопительная система, буферным резервуаром может служить прямоугольный бак из стали, для закрытых вариаций такой вариант не подойдет из-за высокого риска скачков давления.

Теплоаккумулятор для котлов отопления – схема

В качестве нагревательного элемента умельцы используют медную трубку: заготовку длиной 8-15 м и диаметром 2-3 см скручивают в спираль и помещают в резервуар. Сбор тепла будет осуществляться в верхней части емкости: в этой зоне обустраивается отводной патрубок, через который будет выводиться горячая вода, снизу предусматривают такой же элемент для поступления холодной. Чтобы контролировать поступление среды в накопительную зону, на отводы устанавливаются краны.

Бак проверяют на герметичность, если все швы выполнены качественно, приступают к формированию утеплительного слоя. Поверхность бака зачищают, обезжиривают, грунтуют, покрывают термостойкой порошковой краской (здесь она выступает в качестве защиты от коррозии).

Далее заготовку оборачивают рулонной базальтовой ватой, фиксируя ее скотчем или шнуром. Желательно также обернуть бак фольгированной пленкой или листовым металлом. Пенопласт и пенополистирол могут стать объектом интереса грызунов, поэтому не стоит использовать их в качестве утеплителя.

В новых слоях формируют зазоры для отводных патрубков, подключают емкость к системе отопления. Буферный резервуар оснащают термометром, взрывным клапаном и датчиками давления, позволяющими управлять степенью прогревания среды.

Устройство теплоаккумулятора

Основа накопителя – это обычный бак, снизу и сверху имеющий парубки, к которым крепится змеевик. Внизу бак соединяется с источником тепла, а вверху – с отопительной системой. Агрегат отличается высокой теплоемкостью воды. Аккумулятор работает по определенному принципу.

В боковых стенках бака есть две трубы. Одна является проводником холодной воды от водопровода, вторая нужна для теплового носителя, чтобы тот поступал в радиаторы отопления.

Верхний змеевик соединяют с трубой, через которую идет холодная вода, а нижний – с патрубком горячей воды.

Принцип работы

Горячая вода циркулирует через змеевик и нагревает жидкость, находящуюся в баке-теплоаккумуляторе. Если котел выключается, вода в трубах постепенно остывает, но циркуляция продолжается. Прохладная жидкость, поступающая в накопитель, начинает выталкивать имеющийся там горячий накопитель в систему отопления, за счет чего помещения продолжают обогреваться какое-то время, даже если котел выключен.

Чтобы теплоноситель двигался по трубе, нужно укомплектовать бак циркулярным насосом.

Что еще необходимо знать об особенностях использования в быту

На сегодняшний день известно несколько методик расчета объема резервуара. Как показывает опыт, на каждый киловатт мощности оборудования необходимо 25 л воды. Коэффициент полезного действия котла, который предусматривает необходимость наличия системы отопления с аккумулятором тепла, повышается до 84%. Пик горения нивелируется, за счёт этого энергоресурсы экономятся в объеме до 30%.

Аккумулятор тепловой обеспечивает сохранение температуры благодаря надежной теплоизоляции из вспененного полиуретана. Дополнительно предусмотрена возможность монтажа ТЭНов, которые позволяют при необходимости нагревать воду.

Бюджетный аккумулирующий бак из баллонов

Тем домовладельцам, у кого площадь котельной сильно ограничена, мы предлагаем сделать цилиндрический теплоаккумулятор из баллонов от пропана.

Самодельный накопитель тепла в паре с ТТ-котлом

Конструкция на 100 л, разработанная другим нашим мастером — экспертом Виталием Дашко, призвана выполнять 3 функции:

  • разгружать твердотопливный котел при перегреве, воспринимая излишки теплоты;
  • нагревать воду для хозяйственных нужд;
  • обеспечивать обогрев дома в течение 1—2 часов в случае затухания ТТ-котла.

Так выглядит без облицовки резервуар, сделанный из баллонов

Для сборки накопительного бака вам потребуется:

  • 2 стандартных баллона из-под пропана;
  • не менее 10 м медной трубки Ø12 мм либо нержавеющей гофры такого же диаметра;
  • штуцеры и гильзы для термометров;
  • утеплитель – базальтовая вата;
  • крашеный металл для обшивки.

От баллонов нужно открутить вентили и отрезать крышки болгаркой, наполнив их водой во избежание взрыва остатков газа. Медную трубку аккуратно изгибаем в змеевик вокруг другой трубы подходящего диаметра. Дальше действуем так:

  1. Пользуясь представленным чертежом, просверлите отверстия в будущем теплоаккумуляторе под патрубки и гильзы для термометров.
  2. Закрепите сваркой внутри баллонов несколько металлических скоб для монтажа теплообменника ГВС.
  3. Поставьте баллоны один на другой и сварите между собой.
  4. Установите внутрь получившегося бака змеевик, выпустив концы трубки через отверстия. Для уплотнения этих мест используйте сальниковую набивку.
  5. Приделайте дно и крышку.
  6. В крышку врежьте штуцер для сброса воздуха, в дно – патрубок сливного крана.
  7. Приварите кронштейны для крепления обшивки. Сделайте их разной длины, чтобы готовое изделие имело прямоугольную форму. Сгибать облицовку полукругом будет неудобно, да и выйдет не эстетично.
  8. Сделайте утепление резервуара и прикрутите обшивку саморезами.

Стыковка бака с ТТ-котлом без циркуляционного насоса

Особенность конструкции данного теплоаккумулятора заключается в том, что он соединяется с твердотопливным котлом напрямую, без циркуляционного насоса. Поэтому для стыковки применяются стальные трубы Ø50 мм, проложенные с уклоном, теплоноситель циркулирует самотеком. Для подачи воды к радиаторам отопления после буферной емкости устанавливается насос + трехходовой смесительный клапан.

Теплоаккумулятор — зачем?

Проблемы перегрева системы отопления решаются установкой теплоаккумулятора — значительной емкости с теплоносителем, которая «стабилизирует» систему. Во-первых, она добавляет объем

С малыми системами это важно. Больший объем теплоносителя перегреть сложно, а иногда (при определенных параметрах) и невозможно

Подбор объема аккумуляторного бака

Во-вторых, теплоаккумулятор исключает резкие скачки температуры, которые характерны для дровяных и угольных котлов. При установке аккумулирующей емкости, резкие изменения температуры тоже исключены, так как из-за большего объема система становится более инерционной. И это плохо, если ее приходится запускать заново. Потому для домов периодического проживания (дач) такой вариант не подходит.

Схема с баком для аккумуляции тепла

Большая инерционность намного лучше с точки зрения комфорта при постоянном проживании в доме: в емкости теплоаккумулятора находится большое количество теплой воды. После того как котел потух, температура в доме поддерживается благодаря циркуляции нагретого ранее в емкости теплоносителя. Этим достигается более стабильная температура, и более редкие топки. Потому обвязка твердотопливного котла с теплоаккумулирующей емкостью используется только и исключительно для домов постоянного проживания.

Обратите внимание, что при обвязке твердотопливного котла с аккумуляторной емкостью, трехходовой клапан ставится по-другому:

Зачем нужен теплоаккумулятор для котлов отопления?

Грамотно подобранный агрегат способствует существенному уменьшению расходов, связанных с использованием энергоресурса (экономия может достигать 50%). Буферная емкость предотвращает растрескивание чугунных компонентов системы вследствие резкого скачка температуры среды. Если внедрить новейшие температурные датчики, интеллектуальные регуляторы и автоматизировать вывод тепла из накопителя в систему, теплоотдача значительно возрастет, обслуживание здания потребует меньше топлива.

Обычно теплоаккумулятор выглядит как вертикальный цилиндрический резервуар с внутренним покрытием из бакелитового лака, выполненный из высокопрочной стали. Внутренний слой защищает материал от контакта с агрессивной средой – горячей водой, концентрированными кислотами, солевыми растворами. Устойчивость внешних поверхностей подкрепляется слоем порошковой краски.

Теплоаккумулятор для котлов отопления позволяет существенно уменьшить расход ресурсов

В верхней части агрегат соединяется с трубой, ведущей от котла – твердотопливного, газового, электрического, работающего от солнечной энергии, через нее поступает горячая среда. По мере остывания вода опускается к циркулярному насосу, последний направляет ее в магистральный проход к котлу, где осуществляется следующий цикл подогрева. Котел работает ступенчато, и во время его простоев вода из теплоаккумулятора поступает в систему. Таким образом даже когда нагревательный элемент не активен, батареи остаются теплыми, жильцам доступна горячая вода.

Что такое накопительный бак для отопления

Накопительный бак – это утепленная емкость с выводами для подключения труб водяного отопления. Служит для обогрева жилья в период остановки работы источника тепла.

Стандартная, без лишних наворотов теплоаккумулирующая емкость состоит из:

  • Бака в виде стального цилиндра;
  • Теплоизоляции примерно в 50- 100 мм;
  • Обшивки;
  • Врезанных в емкость штуцеров;
  • Погружных гильз для фиксации манометра и термометра.

Также подобный водяной накопитель увеличивает эффективность работы твердотопливного котла. Ведь максимальная тепловая отдача происходит при активном горении топлива, а это невозможно без буфера, забирающего все излишки тепла на себя. Чем эффективнее горят дрова, тем их меньше надо. То же самое касается газовых установок.

Пока помещение греет теплогенератор, аккумулирующий бак накапливает тепло, и вода в нем прогревается до максимальной температуры. После завершения работы котла в батареи начинает поступать горячая жидкость, обеспечивающая отопление жилья. Продолжительность обогрева зависит от литража бака и уличной температуры.

Как устроен?

Это большого объема резервуар, имеющий эффективную термоизоляцию, подключаемый между контурами источника (или нескольких) тепла и системой отопительной.

Наиболее простой теплоаккумулятор состоит из:

  • бака большой емкости, располагаемого вертикально, и снабженного четырьмя патрубками, находящимися по обе стороны – по два с каждой;
  • подключают 2 из них к КТТ;
  • еще 2 (с противоположной стороны) — к контуру отопительной системы.

Загрузив топливо, контур разжигают, а насос циркуляционный (Nk) через теплообменник начинает перекачивать воду, выступающую в роли теплоносителя. Холодной она подается в нижнюю часть, а в верхнюю поступает уже подогретой до определенной температуры.

В баке не происходит ее перемешивания благодаря разным показателям плотности ее в горячем и уже остывшем состоянии. Во время, когда прогорает полностью закладка, теплоносителем заполняется ТА.

Вся топливная потенциальная энергия затем преобразуется в тепловую, скапливающуюся в ТА, за исключением потерь, предусмотренных для котла расчетным КПД.

Чем утеплить теплоаккумулятор

Даже когда бак находится в теплом помещении, то разность температур между воздушной средой и теплоносителем слишком велика – от 50 до 70 ºС. Чтобы не терять тепло и не обогревать им топочную, надо обязательно выполнять утепление теплоаккумулятора. Проще всего это сделать с помощью пенопласта толщиной 100 мм и плотностью 25 кг/м3. Его легко клеить к металлическим стенкам и вырезать отверстия под патрубки.

Сгодится для утепления и минеральная вата той же толщины, хотя крепить ее несколько сложнее. Плотность материала – 135—145 кг/м3. Для круглых баков из бочек придется использовать рулонные утеплители типа ISOVER, тут придется изрядно повозиться с крепежом, особенно в нижней части емкости.

Ниже на видео показана установка и схема теплоаккумулятора с подключением его к котлу и отопительной системе:

Статья в тему: Как сделать отопление в частном доме – подробное руководство

Устройство и принцип работы теплоаккумулятора

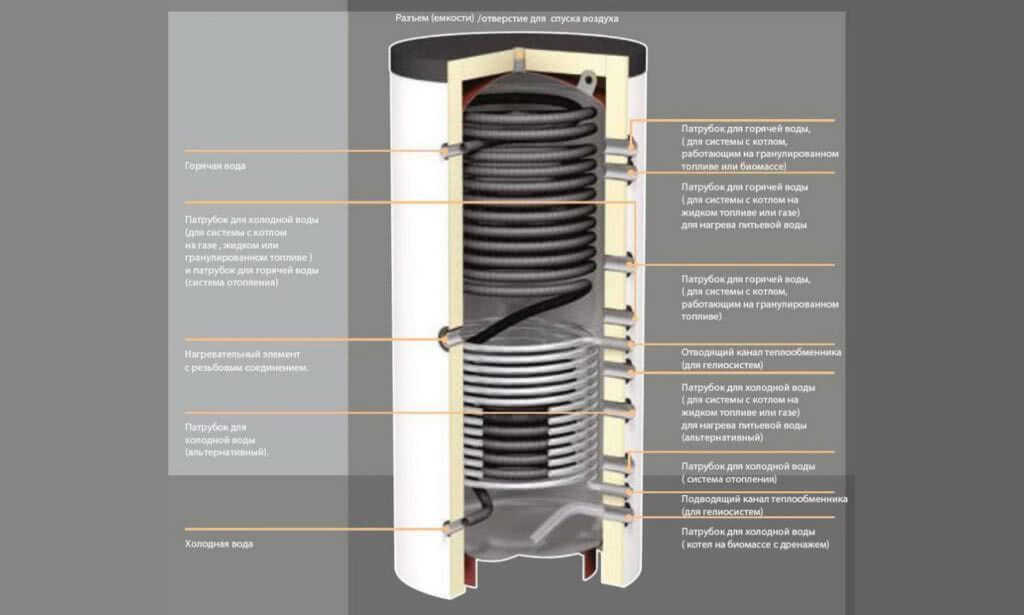

Устройство теплового аккумулятора с контуром горячего водоснабжения

Самый простой тепловой аккумулятор представляет собой большой бак круглого или прямоугольного сечения с установленными на разной высоте патрубками. Объем ёмкости зависит от производительности оборудования и составляет от 200 литров до 3 кубических метров. Работа аккумуляторного бака возможна за счёт высокой теплоёмкости воды (или антифриза), нагрев которой обеспечивает котёл. Толстый слой утеплителя позволяет жидкости длительное время сохранять высокую температуру, обеспечивая работоспособность отопления в течение 1 – 2 суток после отключения отопительного агрегата.

Использование теплоизоляции необходимо даже в случае установки буферного аккумулятора в жилом здании, поскольку теплоотдача по площади всех стенок бака приведёт к чрезмерному повышению температуры в помещении.

Таблица зависимости времени нагрева теплового аккумулятора от его объёма

Теплоаккумулирующая ёмкость состоит из следующих деталей:

  • стальной или пластиковый бак;
  • кожух;
  • теплоизоляция;
  • встроенный теплообменник;
  • магниевый анод (при использовании металлической ёмкости);
  • электрический нагреватель;
  • патрубки для подключения отопительных агрегатов и контуров обогрева;
  • теплоноситель.

Использование нержавеющей стали в качестве материала бака позволяет значительно увеличить срок его службы, что особо важно для отопительных систем открытого типа. Простейший тепловой аккумулятор не имеет встроенных теплообменников

По сути, он является термосом с патрубками для подвода и отвода теплоносителя. Несложная конструкция позволяет сделать такой бак своими руками. Важно только обеспечить требуемые герметичность и теплоизоляцию

Простейший тепловой аккумулятор не имеет встроенных теплообменников. По сути, он является термосом с патрубками для подвода и отвода теплоносителя. Несложная конструкция позволяет сделать такой бак своими руками

Важно только обеспечить требуемые герметичность и теплоизоляцию

Работа теплоаккумулирующей ёмкости в отопительной системе с геоколлектором

При использовании буферной ёмкости простого типа её совместная работа с твердотопливным оборудованием и обогревающим контуром выглядит так:

  • во время работы котла происходит забор охлаждённого теплоносителя из нижней части буферного аккумулятора и его подача к отопительному агрегату для нагрева;
  • горячий теплоноситель подаётся к верхней части бака, при этом перемешивания жидкости не происходит по причине её разной плотности;
  • горячая вода (или антифриз) по мере надобности отбирается через другой верхний патрубок благодаря использованию циркуляционного насоса, трёхходового крана и другой регулирующей аппаратуры;
  • охлаждённый теплоноситель из контура обогрева возвращается в нижнюю часть ёмкости.

Время работы отопления на запасах тепла в буферном баке зависит от ёмкости последнего и мощности системы обогрева. Поэтому определение объёма прибора зависит от того, что приоритетнее: длительность работы на аккумулированной энергии или время накопления тепла в устройстве.

Послойное разделение жидкости в баке буферной ёмкости позволяет производить отбор теплоносителя нужной температуры.

Особенности конструкционного устройства

Аккумуляторный бак для системы теплоснабжения в простейшем исполнении выглядит как высокая емкость, имеющая цилиндрическое или квадратное сечение и несколько расположенных на разной высоте от основания патрубков. Его объем может быть в пределах от 200 до3000 литров, при этом наиболее востребованы изделия на 0,3 – 2,0 кубометра.

Перечень вариантов выпускаемого для отопления теплового аккумулятора и присущих ему опций следующий:

  1. Количество патрубков может составлять от четырех до нескольких десятков. Это обстоятельство зависит от конфигурации теплоснабжающей системы и числа независимых отопительных контуров.
  2. Накопительный бак бывает теплоизолированным. Нанесение 5 — 10-сантиметровым слоем вспененного пенополиуретана способно многократно понизить потери тепла в случаях, когда устройство установлено вне отапливаемого помещения. Даже когда бак смонтирован в доме, теплоизоляция ему не будет помехой. Дело в том, что устройство объемом 0,3 — 2 кубометра отдает значительное количество тепла.
  3. Для изготовления стенок используют как черную, так и нержавеющую сталь. Срок эксплуатации бака во втором случае будет больше, но и стоимость станет выше. Кстати, находясь в закрытой системе, вода приобретает химическую инертность, в результате чего коррозийный процесс у такого металла как черная сталь значительно замедляется.
  4. Накопительный бак для отопления может иметь несколько внутренних горизонтально расположенных перегородок, которые разделяют его на сообщающиеся секции. На устройстве также бывают фланцы для установки трубчатых электрических нагревателей. Если они обладают достаточной производительностью, гидроаккумулятор для систем теплоснабжения сможет выполнять функцию полноценного электрокотла.
  5. Емкость, аккумулирующую тепло, иногда оснащают теплообменником для нагрева питьевой воды, функцию которого может выполнять накопительный бак, находящийся внутри основной емкости, а также пластинчатый проточный элемент. Затраты на подогрев жидкости в данном случае по сравнению с количеством тепловой энергии, аккумулированной баком, будут незначительными.
  6. В нижней части теплового аккумулятора также может находиться дополнительный теплообменник, предназначенный для подсоединения солнечного коллектора. Его устанавливают исключительно внизу, поскольку так обеспечивается максимально высокая теплоотдача от коллектора даже при незначительной его эффективности.
