Теплоотдача радиаторов отопления: сравнение и способы расчета

Корректировка полученных результатов

Без математики в этом деле не обойтись.

Для удержания тепла важно все:

• количество окон и размеры проемов;
• какие рамы стоят;
• сколько стен граничат с улицей;
• из каких материалов возведен дом;
• наличие вытяжной вентиляции (естественной или принудительной) и так далее.

Чтобы сбалансировать соотношение теплоотдачи и утечек воздуха, выполняются точные расчеты с учетом корректировки.

Оконные проемы

Через окна исчезает до 1/3 нагретого воздуха, поэтому стандартные вычисления подвергают корректировке двумя коэффициентами.

Первый отвечает за вид остекления:

• двойные рамы, изготовленные из древесины — 1,27;
• стандартный 2-х камерный стеклопакет — 1,0;
• 2-х камерный стеклопакет, заполненный аргоном — 0,85;
• стеклопакет с тремя камерами — 0,85.

Второй учитывает отношение площадей пола и окна:

• 50 % — 1,2;
• 40 % — 1,1;
• 30 % — 1,0;
• 20 % — 0,9;
• 10 % — 0,8.

Пусть в комнате из примера стоит окно из ПВХ (поливинилхлорида) с двумя камерами, а пропорция окно/пол составляет 40 %. Тогда уже известную мощность 3000 Вт нужно умножить на два коэффициента: 3000 × 1,0 × 1,1 = 3300 Вт.

Стены и кровельное покрытие

Чтобы точно рассчитать количество секций в радиаторе отопления, во внимание принимают, сколько стен граничат с наружным воздухом, из чего они сделаны, надежно ли защищены от ветров и морозов. Как утеплена кровля — тоже смотрят

Для ванной и прочих помещений, находящихся внутри дома, коэффициент теплоизоляции принят за 1,0. Каждая стена комнаты, соприкасающаяся с улицей, повышает его на 0,1.

Любой строительный материал сохраняет тепло по-своему. За норму принята стена в два кирпича (1,0). Если кладка выполнена в три или четыре кирпича, коэффициент — 0,8. При плохой теплоизоляции он возрастает до величины 1,27.

На коэффициентные показатели влияет и помещение, расположенное над комнатой:

• другая квартира (2-й этаж дома) — 0,7;
• отапливаемое чердачное помещение — 0,9;
• холодный чердак — 1,0.

Высота потолков в квартире тоже учитывается. Стандартным считается размер 2,7 м. Для него коэффициент — единица. Чтобы его скорректировать, реальную высоту делят на стандарт, например 3,0 ÷ 2,7 = 1,1 или 2,5 ÷ 2,7 = 0,9.

У частных домов, стоящих непосредственно на фундаменте и имеющих неутепленную кровлю, потери тепла значительно больше (до 50 %). В этом случае мощность, рассчитанную по площади помещения, нужно умножить на 1,5.

Погодные условия

Расчет теплоотдачи радиатора и батарей отопления зависит и от климатических факторов.

Нормативами установлены следующие коэффициенты в зависимости от температуры наружного воздуха:

• -30 °С и выше — 1,5;
• -25 °С — 1,3;
• -20 °С — 1,1;
• -15 °С — 0,9;
• -10 °С — 0,7.

Помимо вышеперечисленных, существуют и другие технические нюансы.

Зависимость от режима системы отопления

В руководстве по эксплуатации радиаторов производители прописывают максимум их мощности для высокотемпературного режима, когда температура воды на прямой магистрали достигает 90 °С, на обратной — -70 °С. В комнате при этом должно быть 20 градусов тепла.

Существует еще два режима: средне- и низкотемпературный с показателями 75/65/20 и 55/45/20 соответственно. Для городских отопительных систем чаще их и используют. Следовательно, расчет потребует корректировки.

Для определения режима работы отопления введен термин «температурный напор» — разница между среднеарифметической t° прямой и обратной магистралей и t° воздуха в комнате.

Далее приведен порядок расчета для комнаты 30 квадратных метров. Одна секция радиатора из чугуна обогревает 1,5 кв. м. Следовательно, необходимо: 30 ÷ 1,5 = 20 шт.

Теперь нужно определить температурный напор для высокого и низкого режима:

1. (90+70) ÷ 2 — 20 = 60 °С;
2. (55+45) ÷ 2 — 20 = 30 °С.

Получается, что во втором случае понадобится секций вдвое больше — 40 шт. Многовато для одной комнаты. Потому чугунные батареи и не рекомендуют монтировать в системы с низким температурным режимом.

Если потребитель хочет, чтобы в комнате было теплее — не +20 °С, а к примеру, +25 °С, нужно произвести расчет теплового напора: (90+70) ÷ 2 — 25 = 55. Затем найти нужный коэффициент: 60 °С ÷ 55 °С = 1,1. Для температуры в комнате +25 °С понадобится 20 × 1,1 = 22 секции.

Наращивание радиаторов

Чтобы нарастить радиатор отопления необходимо дождаться окончания отопительного сезона. Перед тем как преступить к процедуре, необходимо снять батарею, а затем ее разобрать. Но перед этими действиями необходимо перекрыть воду.

В старых радиаторах часто появляется грязь и ржавчина между секциями. Естественно их нужно будет удалить. Сделать это можно при помощи металлической щетки или наждачки. После этого можно надеть прокладку и произвести соединение секций радиатора.

Перед наращиванием радиатора необходимо положить батарею отопления на пол вместе с новыми секциями. Далее приступаем к креплению ниппеля. Но обязательно нужно следить за положение резьбы. Начинать крутить ниппель рекомендуется слева. При этом наживить его нужно на 1 виток слева батареи. Затем такие же действия проводим и с правой стороной радиатора отопления.

Необходимо контролировать положение межсекционной прокладки. Она должна находиться строго посередине ниппеля. Следует секции батареи плотно приложить к ниппелю. После этого можно радиаторный ключ вставить в радиатор, а ниппель вкрутить разводным ключом в секции батареи.

После того как секции нарастили необходимо установить боковые пробки, которые выпускаются для чугунных радиаторов. А также нужно установить специальные прокладки. Они изготавливаются из паронита. Следует проверить поверхность, куда будет укладываться прокладка. Если на ней есть ржавчина или другие дефекты, то их необходимо устранить при помощи наждачной бумаги. После этого можно устанавливать пробки. Их необходимо плотно затягивать с помощью трубного ключа.

По всем параметрам система считается неэффективной, так как в такой системе большой объем теплоносителя, который надо нагреть и поддерживать температуру. Но вот вы пригласили грамотного сантехника и он из вашей гравитационной системы сделал закрытую систему с возможностью принудительной циркуляции. И даже в этом случае система становиться эффективней на 20-30 процентов.

Итак, для того что бы система отопления дома была эффективной, нужно чтобы количество теплоносителя в ней было как можно меньше и чтобы при этом система отопления обогревала ваш дом на ваших условиях.

И если сегодня посмотреть на представленные системы отопления домов, то можно выделить несколько систем, которые подойдут под эффективное отопление дома.

Радиаторная система

Так как сегодня больше всего смонтировано радиаторов, с них и начнем. Например, у Вас система радиаторного отопления с чугунными радиаторами. Неэффективно. Что делать, что бы сделать систему более эффективной? Конечно, поменять радиаторы. И чем объем теплоносителя в радиаторе меньше, тем лучше.

Самое простое поменять чугунные радиаторы на алюминиевые. Самое идеальное поменять на медно-алюминиевые радиаторы и так далее. Так же можно поменять котел на более современный и экономичный. Вы в итоге получите более эффективное отопление дома.

Помимо замены котла можно добавить другой энергоноситель или даже тепловой насос.

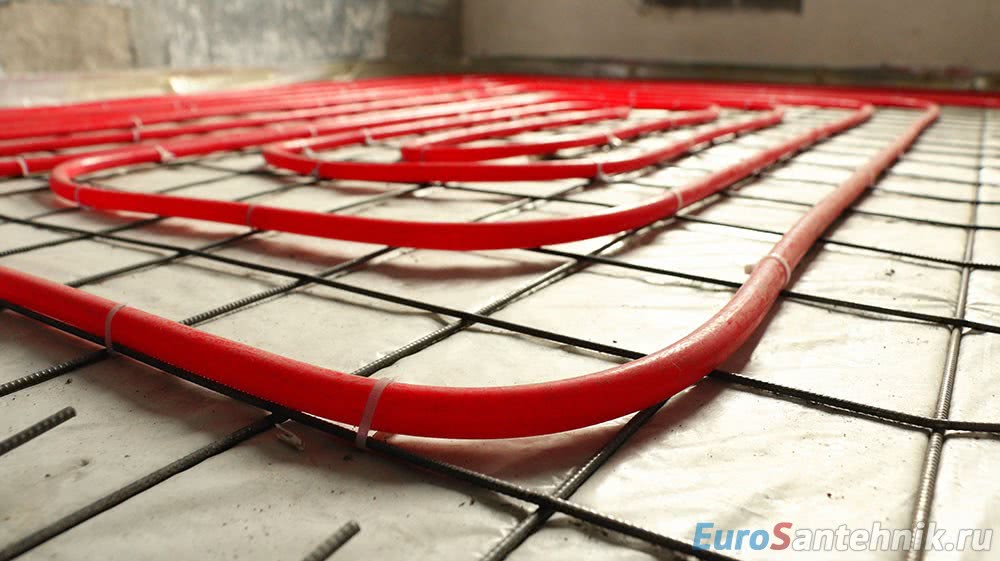

Теплый пол

Но если говорить о том, какое сегодня эффективное отопление дома, то безусловно на первый план выходит система отопления полом или система теплого пола.

Эффективность достигается за счет того, что для работы системы необходима более низкая температура теплоносителя чем, например, для работы системы радиаторного отопления.

Системы теплого пола очень гибки в проектировании и монтаже. Системы теплого пола не занимают пространство в помещении. Системы теплого пола подходят для любого интерьера и решают помимо отопления массу других задач. Об этих задачах я вам расскажу в следующих статьях.

Если все сделать правильно, то системы теплого пола экономят до 75-ти процентов затрат на отоплении. Вот это я понимаю эффективное отопление дома.

Порядок расчета теплоотдачи радиатора отопления

В основе выбора отопительных устройств для установки в доме или квартире лежит максимально точный расчет теплоотдачи радиаторов отопления. Каждому потребителю с одной стороны хочется сэкономить на обогреве жилья и поэтому нет желания приобретать лишние батареи, но если их будет недостаточно, комфортной температуры достичь не удастся. Способов, как рассчитать теплоотдачу радиатора, существует несколько.Вариант первый

. Это самый простой способ, как рассчитать батареи отопления, в его основе – количество наружных стен и окон в них.

Порядок вычислений следующий:

• когда в комнате всего одна стена и окно, тогда на каждые 10 «квадратов» площади требуется 1 кВт тепловой мощности приборов отопления (детальнее: «Как рассчитать мощность радиатора отопления — делаем расчет мощности правильно»);
• если имеется 2 наружные стены, тогда минимальная мощность батарей должна составлять 1,3 кВт на 10 м².

Вариант второй . Он более сложен, но позволяет иметь более точные данные о необходимой мощности приборов.

В данном случае расчет теплоотдачи радиатора (батарей) отопления производится по формуле:

S x h x41, где S — площадь помещения, для которого выполняются вычисления; H — высота комнаты; 41 – минимальная мощность на один кубометр объема помещения.

Полученный итог будет требуемой теплоотдачей для радиаторов отопления. Далее эту цифру делят на номинальную тепловую мощность, которую имеет одна секция данной модели батареи. Узнать эту цифру можно в инструкции, прилагаемой производителем к своему изделию. Результатом расчета батарей отопления станет необходимое количество секций, чтобы теплоснабжение конкретного помещения было эффективным. Если полученное число дробное, тогда его округляют в большую сторону. Лучше небольшой избыток тепла, чем его недостаток.

Инструкция по установке алюминиевого радиатора

Установка алюминиевого отопительного прибора выполняется в такой последовательности:

1. Сначала размечаем места, где будут крепиться кронштейны.
2. Закрепляем кронштейны на стене с помощью цементного раствора или дюбелей. Нельзя пристреливать к стенам кронштейны, к которым будут крепиться отопительные трубопроводы или приборы.
3. Выполняем монтаж радиаторов на кронштейны. При этом горизонтальные части головок прибора, которые расположены между секционными колонками, должны находиться на крюках крепежных кронштейнов.
4. Соединяем прибор с подводящим и отводящим трубопроводом отопления. Верхняя и нижняя подводка сетей должна оборудоваться краном, термостатическим клапаном или вентилем.
5. В верхней части устройства монтируется клапан для спуска воздуха. Обычно его устанавливают с той стороны, где нет подводок коммуникаций. При необходимости монтируется заглушка.
6. После окончания установки прибора система заполняется теплоносителем. Затем открывают запорно-регулирующую арматуру.

Избегайте слишком низкого расположения батареи. Если зазор от нее до пола будет меньше 70 мм, эффективность теплообмена уменьшится, а уборка под прибором затруднится. Также с целью сохранения теплоотдачи изделие монтируется от стены на расстоянии 2-5 см. Если расстояние от пола до оборудования превысит 150 мм, увеличится перепад температур воздуха по высоте помещения (внизу он будет намного холоднее).

Максимально точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.

Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.

В целом расчетная формула имеет следующий вид:

T =100 Вт/м 2 * A *B * C * D * E * F * G * S ,

• где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
• S – площадь обогреваемой комнаты.

Остальные коэффициенты нуждаются в большее подробном изучении. Так, коэффициент А учитывает особенности остекления помещения.

Значения следующие:

• 1,27 для комнат, окна которых остеклены просто двумя стеклами;
• 1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
• 0,85 – если окна имеют тройной стеклопакет.

Коэффициент В учитывает особенности утепления стен помещения .

Зависимость следующая:

• если утепление низкоэффективное, коэффициент принимается равным 1,27;
• при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором) , используется коэффициент равный 1,0;
• при высоком уровне утепления – 0,85.

Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.

Зависимость выглядит так:

• при соотношении равном 50% коэффициент С принимается как 1,2;
• если соотношение составляет 40%, используют коэффициент равный 1,1;
• при соотношении равном 30% значение коэффициента уменьшают до 1,0;
• в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).

Коэффициент D указывает на среднюю температуру в наиболее холодный период года .

Зависимость выглядит так:

• если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
• при температуре до -25 градусов используется значение 1,3;
• если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
• жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
• если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.

Коэффициент E указывает на количество внешних стен.

Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.

Коэффициент F учитывает особенности вышерасположенно й комнаты . Зависимость такова:

• если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
• если чердак отапливаемый – 0,9;
• если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.

И последний коэффициент формулы – G – учитывает высоту помещения.

Порядок следующий:

• в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
• если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
• при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
• комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
• при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.

Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.

Как посчитать количество секций радиатора отопления на помещение? Вы решили в новом доме, или заменить старые на новые, или ставите для дизайна приборы другой модификации, и Вам надо подсчитать число его сегментов для комнаты. Исходя из этих расчетов можно подсчитать, сколько устройств Вам потребуется на все помещение.

Теперь о некоторых нюансах. Если Вы давно проживаете в квартире и знаете как у Вас топят:

• если трубы горячие и температура батарей нормальная, просто они малые по мощности или дизайн не устраивает, можете считать точное количество секций по площади;
• если же у Вас прохладно, то посчитайте точно и добавьте на пару больше.

Для начала почитайте, а я буду описывать его биметаллическую разновидность.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/мин примерно равен мощности в 1 кВт (1000 Вт).

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

• алюминиевые — 190Вт
• биметаллические — 185Вт
• чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м2 площади. Тогда на помещение 16м2 нужно: 16м2/1,8м2=8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

• биметаллический радиатор — 1,8м2
• алюминиевый — 1,9-2,0м2
• чугунный — 1,4-1,5м2.

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м2. Считаем количество секций стандартного размера: 16м2/2м2=8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Расчет мощности

От чего она зависит

1. Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

1. Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

1. Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

Вид чугунного отопительного прибора МС-140

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

• внутрикомнатный режим;
• температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

Трехканальные модели ЧМЗ

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Теплоотдача зависит напрямую от выбора места установки прибора

Основные качества радиаторов из чугуна

Выделение тепла отопительными приборами производится двумя способами:

• конвекцией;
• лучистой энергией.

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Новые модели легко вписываются в любой интерьер и украшают его

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Классификация отопительных приборов

В зависимости от материала, использованного для изготовления, радиаторы отопления могут быть:

• стальные;
• алюминиевые;
• биметаллические;
• чугунные.

Каждый из этих типов радиаторов имеет свои достоинства и недостатки, поэтому необходимо более подробно изучить их технические характеристики.

Чугунные батареи – отопительные приборы, проверенные временем

Основными достоинствами этих приборов является высокая инертность и достаточно неплохая теплоотдача. Чугунные батареи долго нагреваются и также долго способны отдавать накопленное тепло. Теплоотдача чугунных радиаторов, составляет 80-160 Вт на одну секцию.

Недостатков у этих приборов достаточно много, среди которых наиболее серьезными являются:

• большая разница между проходным сечением стояков и батарей, вследствие чего теплоноситель по радиаторам движется медленно, что приводит к их быстрому загрязнению;
• низкое сопротивление гидроударам, рабочее давление 9 кг/см2;
• большой вес;
• требовательность к регулярному уходу.

Алюминиевые радиаторы

Батареи из алюминиевых сплавов имеют массу достоинств. Они привлекательны, нетребовательны к регулярному уходу, лишены хрупкости, вследствие чего лучше противостоят гидроударам, чем их чугунные аналоги. Рабочее давление варьируется в зависимости от модели и может быть от 12 до 16 кг/см2. Еще одним неоспоримым достоинством алюминиевых батарей является проходное сечение, которое меньше или равно внутреннему диаметру стояков. Благодаря этому, теплоноситель движется внутри секций с большой скоростью, что делает практически невозможным отложение грязи внутри устройства.

Многие считают, что небольшое сечение радиаторов ведет к низкой теплоотдаче. Это утверждение неверно, так как теплоотдача алюминия выше, чем, к примеру, у чугуна, а малое сечение в батареях с лихвой компенсируется площадью оребрения радиатора. Согласно таблице, представленной ниже, теплоотдача алюминиевых радиаторов зависит от модели и может составлять от 138 до 210 Вт.

Но, несмотря на все достоинства, большинство специалистов не рекомендуют их для установки в квартиры, так как алюминиевые батареи могут не выдержать резких скачков давления при тестировании центрального отопления. Еще одним недостатком алюминиевых батарей является быстрое разрушение материала при использовании в паре с ним других металлов. Например, подключение к стоякам радиатора через латунные или медные сгоны может привести к окислению их внутренней поверхности.

Биметаллические отопительные приборы

Эти батареи лишены недостатков их чугунных и алюминиевых «конкурентов». Конструктивной особенностью таких радиаторов является наличие стального сердечника в алюминиевом оребрении радиатора. В результате такого «слияния» устройство может выдерживать колоссальное давление 16-100 кг/см2.

Проходное сечение устройства, как правило, меньше, чем у стояков, поэтому биметаллические радиаторы практически не загрязняются.

Несмотря на сплошные достоинства, у этого изделия есть существенный недостаток – его высокая стоимость.

Стальные радиаторы

Стальные батареи прекрасно подходят для обогрева помещений, запитанных от автономной системы теплоснабжения. Тем не менее, такие радиаторы не лучший выбор для центрального отопления, так как могут не выдержать давления. Они достаточно легкие и устойчивые к коррозии, с высокой инерционностью и неплохими показателями теплоотдачи. Проходное сечение у них чаще всего меньше, чем у стандартных стояков, поэтому забиваются они крайне редко.

Среди недостатков можно выделить довольно низкое рабочее давления 6-8 кг/см2 и сопротивляемость гидроударам, до 13 кг/см2. Показатель теплоотдачи, у стальных батарей составляет 150 Вт на одну секцию.

В таблице представлены средние показатели теплоотдачи и рабочего давления для радиаторов отопления.

Этапы расчета

Рассчитать параметры отопления дома необходимо в несколько этапов:

• расчет теплопотерь дома;
• подбор температурного режима;
• подбор отопительных радиаторов по мощности;
• гидравлический расчет системы;
• выбор котла.

Таблица поможет вам понять, какой мощности радиатор нужен для вашего помещения.

Расчет теплопотерь

Теплотехническая часть расчета выполняется на базе следующих исходных данных:

• удельная теплопроводность всех материалов, используемых при строительстве частного дома;
• геометрические размеры всех элементов здания.

Тепловая нагрузка на отопительную систему в данном случае определяется по формуле: Мк = 1,2 х Тп, где

Тп — суммарные теплопотери постройки;

Мк — мощность котла;

1,2 — коэффициент запаса (20%).

При индивидуальной застройке расчет отопления можно произвести по упрощенной методике: суммарную площадь помещений (включая коридоры и прочие нежилые помещения) умножить на удельную климатическую мощность, и полученное произведение разделить на 10.

Значение удельной климатической мощности зависит от места строительства и равняется:

• для центральных районов России — 1,2 — 1,5 кВт;
• для юга страны — 0,7 — 0,9 кВт;
• для севера — 1,5 — 2,0 кВт.

Упрощенная методика позволяет рассчитать отопление, не прибегая к дорогостоящей помощи проектных организаций.

Температурный режим и подбор радиаторов

Режим определяется исходя из температуры теплоносителя (чаще всего им является вода) на выходе из отопительного котла, воды, возвращенной в котел, а также температуры воздуха внутри помещений.

Оптимальным режимом, согласно европейским нормам, является соотношение 75/65/20.

Для подбора отопительных радиаторов до их монтажа следует предварительно рассчитать объем каждого помещения. Для каждого региона нашей страны установлено необходимое количество тепловой энергии на один кубометр помещения. Например, для европейской части страны этот показатель равен 40 Вт.

Для определения количества тепла для конкретного помещения, надо ее удельную величину умножить на кубатуру и полученный результат увеличить на 20% (умножить на 1,2). На основании полученной цифры рассчитывается необходимое количество отопительных приборов. Производитель указывает их мощность.

К примеру, каждое ребро стандартного алюминиевого радиатора имеет мощность 150 Вт (при температуре теплоносителя 70°С). Чтобы определить нужное количество радиаторов, надо величину необходимой тепловой энергии разделить на мощность одного отопительного элемента.

Гидравлический расчет

Для гидравлического расчета существуют специальные программы.

Одним из затратных этапов строительства является монтаж трубопровода. Гидравлический расчет системы отопления частного дома нужен для определения диаметров труб, объема расширительного бака и правильного подбора циркуляционного насоса. Результатом гидравлического расчета являются следующие параметры:

• Расход теплоносителя в целом;
• Потери напора теплового носителя в системе;
• Потери напора от насоса (котла) до каждого отопительного прибора.

Как определить расход теплоносителя? Для этого необходимо перемножить его удельную теплоемкость (для воды этот показатель равен 4,19 кДж/кг*град.С) и разность температур на выходе и входе, затем суммарную мощность системы отопления разделить на полученный результат.

Диаметр трубы подбирается исходя из следующего условия: скорость воды в трубопроводе не должна превышать 1,5 м/с. В противном случае система будет шуметь. Но есть и ограничение нижнего предела скорости — 0,25 м/с. Монтаж трубопровода требует оценки данных параметров.

Если этим условием пренебречь, то может произойти завоздушивание труб. При правильно подобранных сечениях для функционирования системы отопления бывает достаточно циркуляционного насоса, встроенного в котел.

Потери напора для каждого участка рассчитываются как произведение удельной потери на трение (указывается производителем труб) и длины участка трубопровода. В заводских характеристиках они также указываются для каждого фитинга.

Выбор котла и немного экономики

Котел выбирается в зависимости от степени доступности того или иного вида топлива. Если к дому подведен газ, нет смысла приобретать твердотопливный или электрический. Если нужна организация горячего водоснабжения, то котел выбирают не по мощности отопления: в таких случаях выбирают монтаж двухконтурных устройств мощностью не менее 23 кВт. При меньшей производительности они обеспечат лишь одну точку водоразбора.

Технические характеристики

Следует отметить основные характеристики биметаллических приборов отопления, их можно выделить в несколько основных пунктов:

Теплоотдача этого радиатора достаточно большая, а именно около 100-190 Вт. Алюминиевая оболочка имеет хорошую теплопередачу.
Показатель давления в радиаторе. Рабочее давление биметаллических радиаторов может быть до 40 атм. Это объясняется прочной конструкцией, то есть стальной сердцевиной. Для того чтобы произошел разрыв этой сердцевины, давление должно быть на уровне 90 атм. Можно сделать вывод что радиатор отопления биметаллический, характеристики давления которого достаточно велики может работать и при экстремальных ситуациях, а именно при гидроударах.
Температурный режим. Этот показатель может достигать до 1000С и более.
Биметаллическая батарея имеет высокую сопротивляемость к коррозийным процессам

По этому параметру наиболее эффективными являются приборы с сердцевиной из нержавеющей стали.
Важной характеристикой биметаллических радиаторов является их эстетический вид. По своей форме, и передней панели радиаторы подходят к любому интерьеру.

Надежность и эффективность – это основные характеристики биметаллических приборов.

Но следует учитывать, что эти качества в полной мере присущи продукции известных производителей, которые зарекомендовали себя на рынке. Например, Global Style (Италия), Sira (Италия), Rifar (Россия), Royal thermo (Италия). Такие производители, как правило, дают гарантию на приборы отопления 10-15 лет. Радиаторы известных производителей не только качественны, они имеют изящный вид и небольшие параметры.

Похожие записи:

Пуццолановый портландцемент: особенности и где применяют Укладка ламината по диагонали Меняем чугунный радиатор отопления на биметаллический своими руками Дизайн ванной комнаты площадью 3 кв м Крыша для газобетонного дома: виды, особенности плоской и скатной конструкции Чем лучше обшить стены внутри каркасного и деревянного дома
