Водяной теплый пол под ламинат без стяжки

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Плюсы и минусы водяного деревянного тёплого пола

Такие полы, имеют свои плюсы и минусы. Но не думайте, что если у него есть минусы, то не стоит монтировать его у себя дома. Мы вас уверяем, что каждый вид системы применяемый в строительстве дома, не обязательно это касается пола, имеют свои плюсы и минусы.

К плюсам деревянного водяного тёплого пола относят лёгкость всей конструкции и возможность осуществить запуск непосредственно сразу после монтажа.

Минусами водяного теплого пола без бетонной стяжки являются отсутствие способности аккумулировать тепло, что очень важно, особенно в те моменты, когда по каким-либо причинам отключают на несколько часов электроэнергию или газоснабжение. Одним из особенностей деревянных материалов из которых собственно и состоит такой пол, является теплоизолирующие свойства, что негативно сказывается на эффективности использования деревянного тёплого пола

Если сказать простыми словами греть такой пол будет немного хуже бетонного, потому как бетон лучше проводит тёплого, чем дерево.

Существует несколько вариантов осуществить монтаж водяного теплого пола на деревянном основании. Сразу хотелось бы оговориться, что правила укладки трубы, подключение её к коллектору и подключение коллектора к котлу и опрессовки системы такие же, как при монтаже тёплого пола на основе бетонной стяжки. Поэтому мы повторяться здесь не будем, кому интересно смело переходите по ссылкам, поверьте там много полезной информации.

Перед монтажом деревянного тёплого пола необходимо оценить качество основания под него. Это хорошо, когда пол делается в первые и можно сразу устанавливать лаги на нужное расстояние. Если же было принято решение переоборудовать старый пол, то тут уже нужно действовать исключительно в каждом случае индивидуально

При этом обращайте внимание на изношенность лаг старого пола, уровень относительно горизонта и расстояние между лагами. Возможно придётся его демонтировать и положить новый материал

Выбор между водяным и электрическим теплым полом

Если производится устройство теплого пола в деревянном доме, то очень важно определиться с типом монтируемой системы. Зависит это от ряда различных условий и факторов:

Зависит это от ряда различных условий и факторов:

• особенности укладки «пирога» пола;
• разновидность перекрытия;
• изношенность перекрытия;
• особенности помещения, в котором будет осуществляться подогрев;
• предназначенность системы подогрева: основная или дополнительная.

В целом производить подогрев пола в частных домах можно системами двух основных видов:

• электрический теплый пол – в основе лежит нагревательный элемент: кабель, стержень, мат. Тепловая энергия выделяется посредством подачи электрического тока. Монтаж может осуществлять не только под сухую стяжку, но и под жидкий раствор, поскольку после высыхания стяжка будет абсолютно безопасной для функционирования электрических элементов (подробнее: «Электрический теплый пол на деревянный пол – варианты обустройства»). Под такую систему укладывают различные отражающие слои, которые повышают эффективность прогревания. Поверх нее могут располагаться самые разные напольные покрытия;
• водяной теплый пол – состоит из обычного отопительного контура, состоящего из полиэтиленовых или металлопластиковых трубопроводов, подключаемых к основному отопительному контуру дома или нагревательному котлу. Монтировать такую систему можно под бетонную стяжку, либо создавать сухой теплый пол в деревянном доме со вставкой специальных пластин между линиями контура, повышающими мощность обогрева.

Если рассматривать визуальную составляющую, то естественно проводка лучше вписывается в интерьер помещения, чем трубопроводы. На фото и при визуальном осмотре кабель практически незаметен.

Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Материалы для укладки тёплого пола без стяжки

Греющие контуры невозможно укладывать без утепления первоначального напольного покрытия. Пластины, трубы и утеплители – основные компоненты, выбору которых требуется уделить как можно больше внимания.

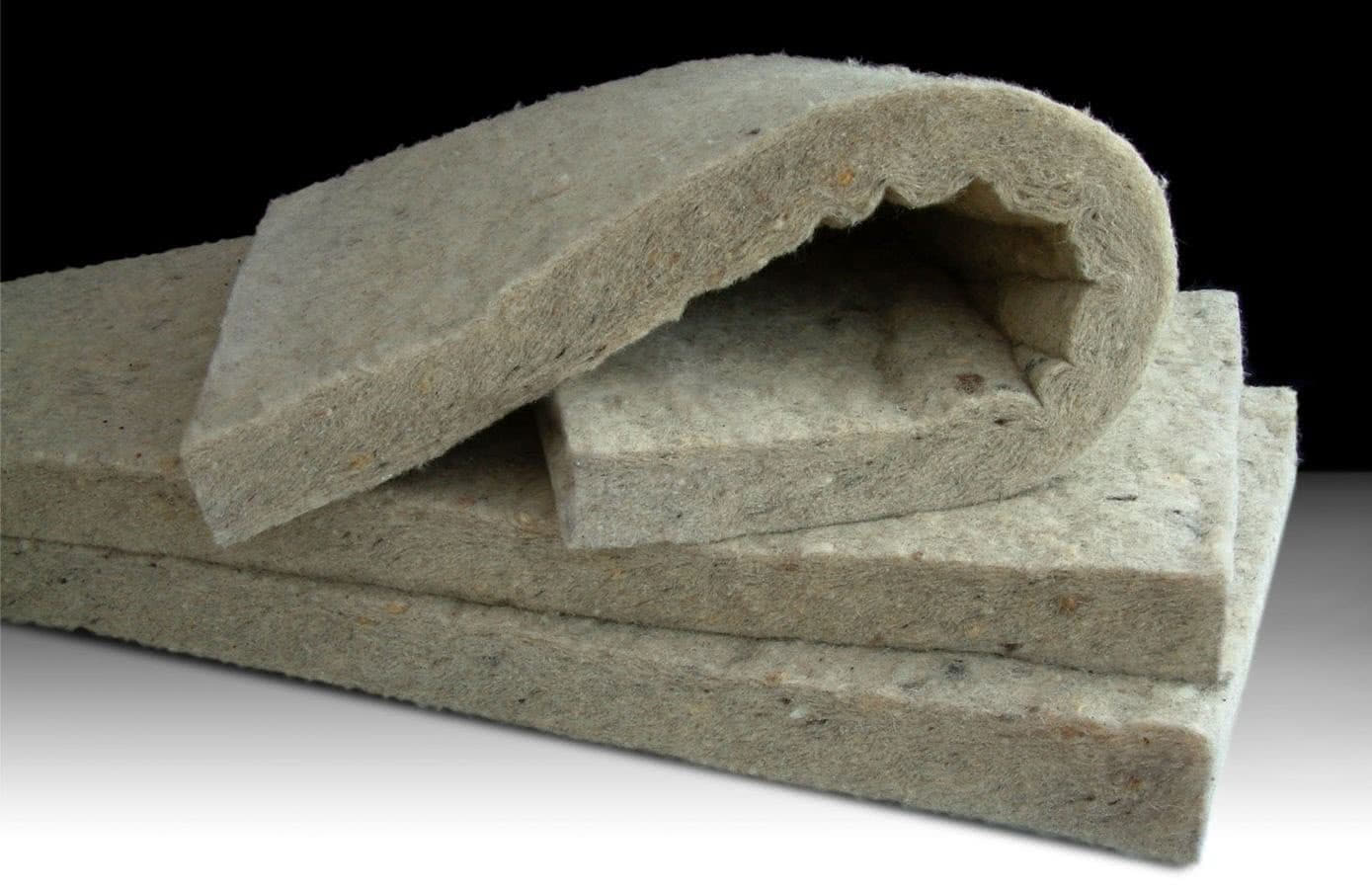

С функцией утеплителя минеральные базальтовые типы ваты справляются лучше всего. Она хорошо сочетается с разными видами древесины, оставаясь проницаемой для водяных паров. Остаётся способность «дышать», полная защита от преждевременного гниения.

Главное – позаботиться о правильном уходе, чтобы сами водяные пары вовремя удалялись. Иначе функция теплоизолятора не будет выполняться.

40-80 кг/м3 – оптимальная плотность для базальтового волокна, когда речь идёт об изоляции покрытия на первом этаже. Толщина в этом случае не превышает 150 мм. Только для северных регионов нужно 200 мм и больше. Материал защищает от проникновения тепла из других помещений.

Влага практически не пропускается полимерными утеплителями, в число которых входят:

• Экструдированный пенополистирол;
• Вспененный полиэтилен;
• Пенопласт, достаточно тонкий.

С функцией утеплителя минеральные базальтовые типы ваты справляются лучше всего.

Материалы можно применять, но осторожно – иначе древесина просто портится. По лагам из дерева ставят трубы 16- или 20-миллиметрового диаметра из таких материалов:

• Из меди;
• Металлопластиковые;

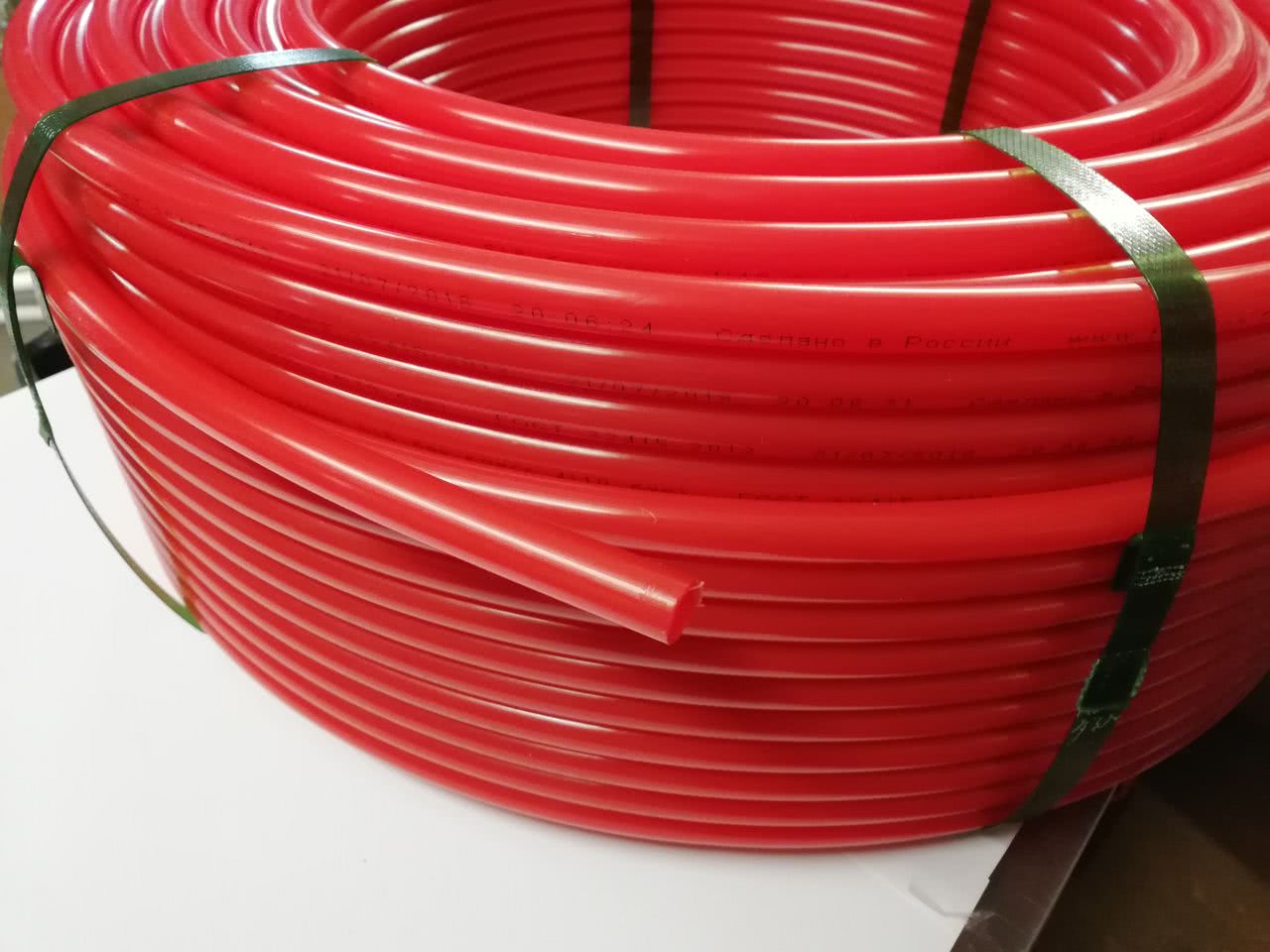

• Из полиэтилена сшитого вида, с антидиффузионным слоем. За счёт его структуры внутрь не попадает кислород.

Общее качество изготовления и цена качественных полиэтиленовых труб не уступает пластику и металлу. Для тёплых полов эти разновидности конструкций подходят одинаково хорошо.

Для тёплых полов эти разновидности конструкций подходят одинаково хорошо.

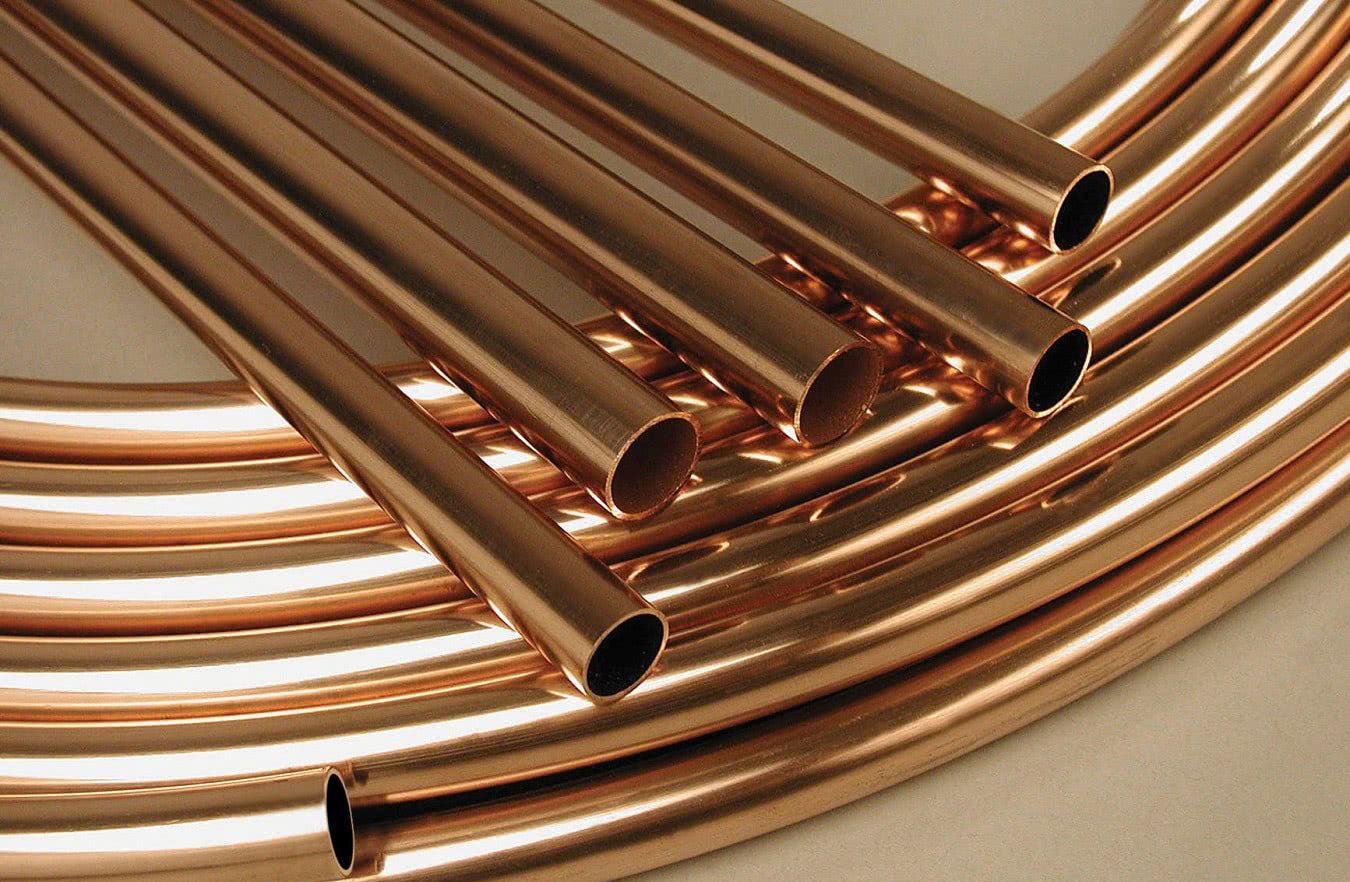

Медные трубы дороже пластиковых, при их монтаже возникает немало сложностей. Зато материал выигрывает по показателям теплоотдачи. Надо только проследить, чтобы не было совместного использования медных и алюминиевых конструкций, металлы абсолютно не совместимы.

Материал выигрывает по показателям теплоотдачи.

Алюминий обладает большей теплопроводностью по сравнению со сталью. Поэтому рекомендуется выбирать именно такие пластины для работ своими руками.

Алюминий обладает большей теплопроводностью по сравнению со сталью.

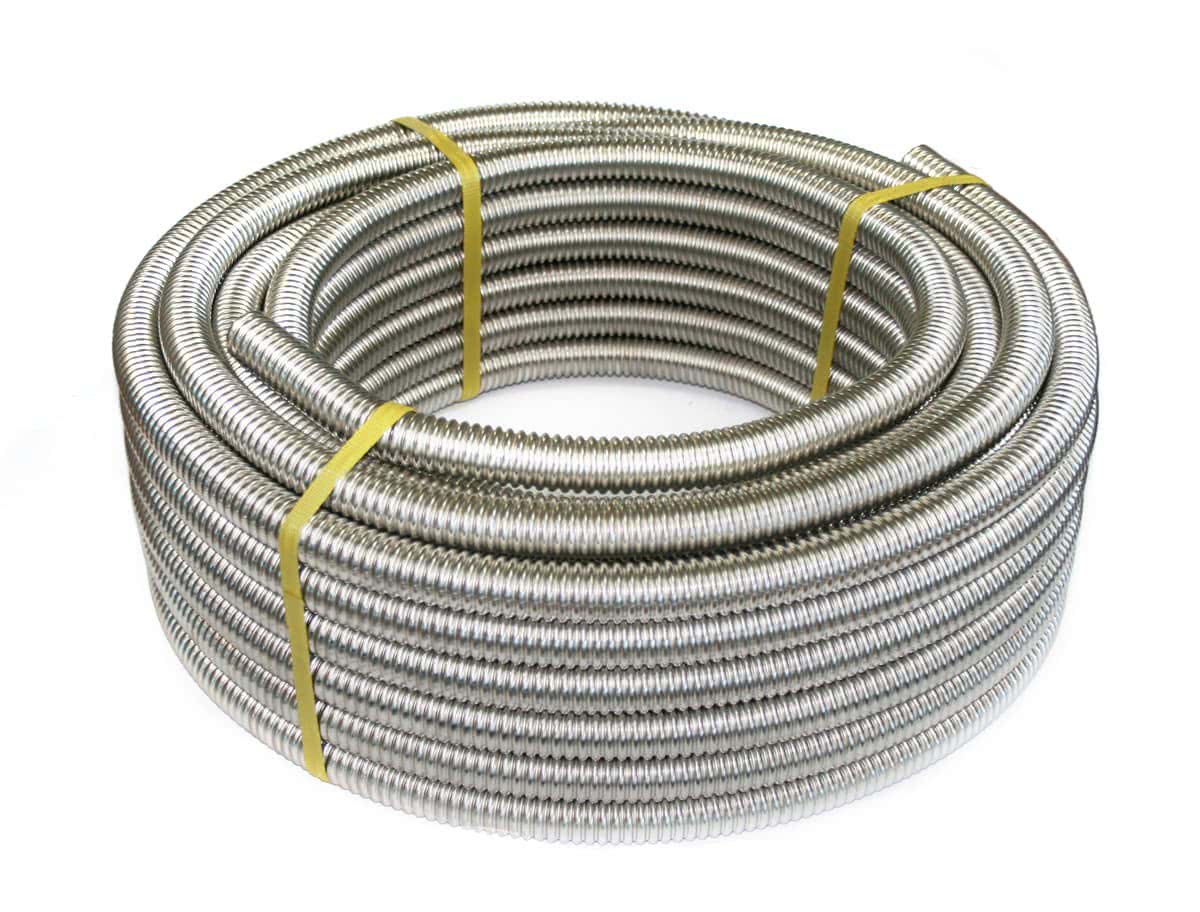

Гибкие гофрированные трубы из нержавеющей стали появились на рынке относительно недавно, но уже вызывают определённый интерес. Долговечные изделия, при монтаже которых можно отказаться от сварки и пайки.

Долговечные изделия, при монтаже которых можно отказаться от сварки и пайки.

Устройство теплого водяного пола

Прежде чем перейти к рассмотрению разновидностей ламината, следует разобраться, что представляет собой теплый водяной пол. В качестве теплоносителя используется вода.

В состав системы «теплый водяной пол» входят:

1. Трубопровод.
2. Насосно-смесительный модуль.
3. Коллектор.
4. Трубы (металлопластик, сшитый полиэтилен).

Основные элементы водяного теплого пола

Достоинства и недостатки теплого пола

Можно выделить следующие положительные качества теплого пола:

1. Универсальность системы в отношении выбора материала финишного покрытия (линолеум, плитка, ламинат, ковролин и пр.).
2. Для монтажа системы не потребуются серьезные финансовые вложения.
3. Теплый пол может быть автономным, не зависящим от перебоев с электроэнергией, или подключенным к существующей отопительной системе – котлу или центральному отоплению.
4. Результатом выбора теплого пола становится отказ от штатных отопительных приборов, что позволяет сэкономить жилое пространство и сделать его более привлекательным.
5. Повышается энергоэффективность жилого дома – экономия тепловой энергии составляет до 30 %.

Теплый пол оценят все члены семьи

Из недостатков можно отметить следующее:

1. Редко, когда установку такой разновидности теплого пола можно реализовать в квартире. Чаще водяную систему используют в частных домах.

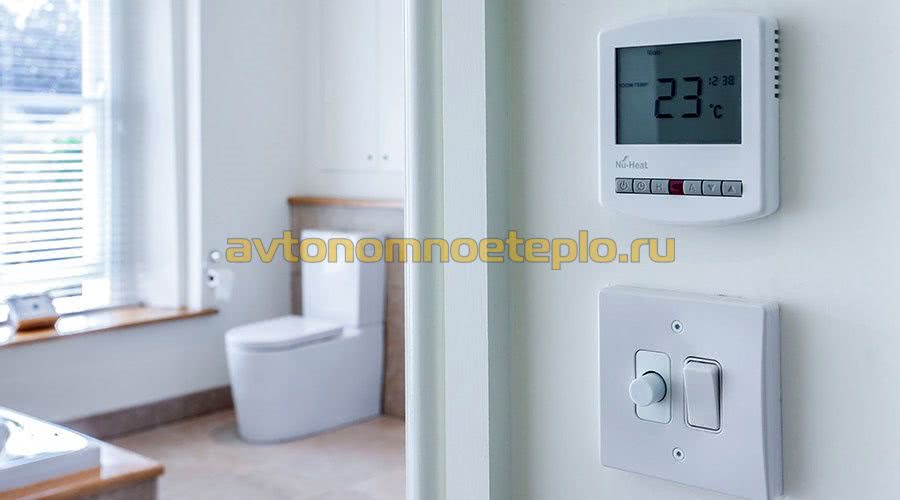

2. Регулировать интенсивность нагрева теплоносителя при подключении его к центральной системе отопления невозможно. В автономном режиме регулировка нагрева ограничена.
3. Возможно затопление при позднем обнаружении повреждения трубопровода.

Разновидности водяных теплых полов по типу монтажа

Существует два способа устройства водяного теплого пола: по бетонной и по настильной технологии.

Таблица 1. Способы устройства водяного пола

Где целесообразно укладывать водяной теплый пол

Теплый водяной пол чаще используют в частных домах, нежели в квартирах. Связано это с тем, что действующее законодательство нашей страны запрещает жильцам самовольно вносить изменения в центральную отопительную систему многоквартирного дома.

Изменения в систему обогрева квартиры, согласно СНиП, могут быть внесены только на основании получения официального согласования представителей Теплосети и ЖКХ и, как показывает практика, возможно это только при условии, что проектом предусматривается организация автономного отопления квартиры.

В случае затопления соседей снизу, можно понести серьезные материальные затраты на возмещение ущерба, восстановления нарушенной системы отопления и оплату штрафов

Препятствия для установки пола в частном жилом доме нет, за исключением того, что в небольших помещениях проблематично расположить трубы должным образом.

Когда может возникнуть необходимость сухой конструкции теплого пола

Есть ряд факторов, которые делают невозможным или сильно затруднительным выполнение бетонной стяжки для теплого водяного пола:

Устройство водяного тёплого пола с бетонной стяжкой

• слабые перекрытия, неспособные выдержать больших нагрузок;
• ограниченная высота комнаты, которая не позволяет дополнительно убирать еще 10 см;
• невозможность организовать в помещении замес бетона – например, в квартиру на высоком этаже трудно доставить бетоносмесительный агрегат;
• если нет опыта в приготовлении цементного раствора, но есть желание выполнить всю работу самостоятельно, своими руками;
• когда ограничены временные рамки на проведение строительства или ремонта.

Правила укладки ламината

Какой бы СТП вы ни отдали предпочтение, укладка финишного слоя из ламината производится по одинаковой технологии. Существует несколько способов укладки, которые зависят от выбранного вида ламината.

Для самостоятельного монтажа лучше всего подходит замковая система “CLICK”, в основе которой лежит простое защелкивание.

Схема соединения двух деталей. Рассчитать количество материала и определиться со схемой укладки элементов следует до начала работ. Также нужно приготовить циркулярку для подгонки деталей

Вариант с пленочным полом считается наиболее простым в монтаже и популярным среди городских жителей, поэтому представляем его в качестве образца укладки ламината. С целью акклиматизации перед укладкой необходимо выдержать материал в помещении, где будет произведен монтаж.

Если в комнате встречаются трубы, то деформационные зазоры вокруг них необходимо замаскировать декоративным элементами. Обычно для этого используют пластиковую фурнитуру, подходящую по цвету.

Самое грубое нарушение технологии укладки панелей – их жесткое закрепление. В процессе малейшего разбухания или рассыхания прочно зафиксированные элементы деформируются, а замки выходят из строя.

С устройством теплых полов по деревянному основанию ознакомит следующая статья, всесторонне рассматривающая вопросы выбора системы, проектирования и реализации проекта.

Виды сухой укладки труб водяного пола

Сухой монтаж пола, это общее понятие, под которым подразумевается несколько способов укладки, отличающихся между собой по эффективности, используемым материалам, сложности проведения работ.

Наиболее популярными методами укладки на сухую являются:

1. Маты для водяных полов — укладываются на ровное основание, имеют специальные бобышки для прокладки водяного контура. Сверху матов стелют гипсоволоконную плиту или лист фанеры. Поверх укладывают выбранное напольное покрытие.
2. Деревянный пол. В деревянных половицах вырезают фрезой место под водяной контур. После укладки в подготовленные борозды трубы, верх закрывают с помощью фанеры. Тип монтажа используется под отделку ламинатом, паркетной доской или другим видом напольного покрытия с использованием древесины.
3. Устройство сухого пола, без цементной стяжки. Суть этого метода заключается в том, что пространство от чернового до финишного слоя заполняется мелкими гранулами шлака или другого материала, с высокими теплопроводящими характеристиками. Сухие безбетонные технологии укладки не требуют большого количества времени, необходимого для высыхания. На Западе, таким образом «заливают» по разным данным от 60 до 70% полов.

Прежде чем выбрать необходимый способ монтажа, следует определить, насколько эффективным будет тот или иной метод в каждом конкретном случае

Во внимание необходимо принять КПД, уровень теплоотдачи и другие технические характеристики

Эффективность водяных полов без стяжки

На эффективность водяного напольного отопления без стяжки влияет выбранный тип монтажа. Согласно исследованию, самый большой КПД имеют полы с использованием специальных матов. В этом случае применяются специальные теплоотражающие пластины, что увеличивает КПД водяного контура.

В случае использования сухих смесей, в которые монтируется водяной контур, эффективность составляет не более 50%. Исследования показали, что система отопления хорошо нагревает воздух между черновым полом и ГВЛ плитой. А так как воздух является хорошим изолятором, то поверхность ГВЛ плиты прогревается достаточно слабо.

Сухой или мокрый пол – что лучше?

Существует несколько весомых аргументов, побуждающих сделать сухой способ укладки для теплых водяных полов:

• Быстрая скорость монтажа.
• Меньшие расходы.
• Меньшие требования к несущим способностям перекрытия.
• Возможность выполнения работ своими руками.

При этом у системы водяного напольного отопления, монтируемой сухим способом, есть свои недостатки:

• Низкая теплоотдача.
• Ограничения, в связи с использованием напольного покрытия.

Перед тем как выбрать, сухой или мокрый способ стяжки, в каждом конкретном случае потребуется учесть следующие нюансы:

• Технические особенности здания. Сухая стяжка выполняется в помещениях, где недопустимо создание сырости. При этом исключены случаи протекания состава к соседям снизу, так как в смеси полностью отсутствует вода.
• Сроки. Согласно статистике, сделать монтаж водяного теплого пола сухим способом обычно решают те, кому время не позволяет ждать больше месяца, пока застынет цементная стяжка.

Несмотря на существующие недостатки, сухая стяжка пользуется большой популярностью. Ее применение оправдано в случае, когда время монтажа ограничено. Высота потолков не дает использовать традиционные методы заливки стяжки, а также планируется самостоятельное проведение работ.

Электро-водяной теплый пол

Существуют также системы электро-водяного теплого пола.

Такие конструкции состоят из трубопроводов с теплоносителем, в которые встроен электрический кабель с надежной изоляцией.

Кабель является основным нагревательным элементом.

Такой тандем обусловлен более дешевым теплом и отсутствием электромагнитного излучения.

Не требуется отдельное место для дорогого нагревательного котла и других сопутствующих элементов обычного водяного пола.

Не требуется никаких дополнительных разрешений на установку такого варианта отопления в многоквартирном доме.

Обнаружить место повреждения электро-водяного теплого пола также легко как и водяной – будет видна протечка теплоносителя.

Водяной теплый пол независимо от его вида хорошо подходит под укладку ламината.

Выбираем материалы

Для дома с деревянными перекрытиями необходимо тщательно подбирать материалы. Необходимо определиться с:

• Типом теплоизоляционного материала.
• Видом и размером труб.
• Материалом пластин.

Для деревянных конструкций часто используют минеральную вату. Это довольно доступный, а потому широко распространенный утеплитель. Хорошая паропроницаемость делает вату актуальной для древесины, которая не гниет из-за свободного прохождения воздуха. Однако, чтобы исключить намокание минеральной ваты в процессе эксплуатации, необходимо обеспечить своевременный отвод скопившихся паров.

Если работы выполняются на первом этаже, следует выбрать минеральную вату, плотность которой составляет минимум 40 кг/куб. при минимальной толщине 150 мм. Если работы выполняются в северных регионах, толщину укладываемого утеплителя необходимо увеличить до 200 мм. Для последующих этажей толщина укладываемого теплоизолятора может составлять 50–100 мм. Такого размера достаточно, чтобы уложенный слой обладал хорошими звукоизоляционными характеристиками.

Система с минеральной ватой

Полимерные утеплители не столь требовательны к наличию гидроизоляционного слоя. Экструдированный пенополистирол и пенопласт не боятся воздействия влаги. Этот факт следует обязательно учитывать, чтобы не допустить появления гнили и черноты в месте соприкосновения полимера и древесины.

Для трубопровода теплого пола нужно покупать трубы, предназначенные для устройства системы отопления. Их диаметр может составлять 16–20 мм, в зависимости от преследуемых целей и желаемого теплоотвода. Для изготовления трубопроводной системы могут использоваться изделия из:

• Сшитого полиэтилена. Наличие специального слоя предотвращает проникновения кислорода внутри изделия.
• Металлопластика, отличающегося высокими прочностными характеристиками.
• Меди, позволяющей смонтировать надежную систему с продолжительным периодом эксплуатации.

В зависимости от производителя, стоимость полиэтиленовых труб может оказаться сопоставимой с ценой изделий из металлопластика. Качественная продукция Rehau, изготовленная из полиэтилена, славится отличными эксплуатационными свойствами. Как следствие, такие изделия сопоставимы по своим параметрам, а потому выбирать можно, ориентируясь исключительно на свои ощущения.

Трубы из меди стоят дорого. Их монтаж нельзя назвать простым, однако высокий уровень теплоотдачи медных сплавов заставляет сделать выбор в пользу таких изделий. Подобные системы монтируются как в жилых домах, так и в общественных зданиях.

Нужно учесть, что алюминиевые сплавы имеют лучшую теплопроводность, чем сталь. Поэтому использование алюминиевых теплораспределительных пластин предпочтительно. Однако их стоимость в 1,5–4 раза выше аналогичных изделий, изготовленных из оцинкованной стали.

Стоимость пластин меняется в широком диапазоне. При равных геометрических параметрах и эксплуатационных характеристиках цена различается, а потому выбрать оптимальный вариант несложно. Предпочтение желательно отдать толстостенным изделиям, способным накопить, а затем передать большой объем тепловой энергии.

Таким образом, сухой теплый пол – хорошее решение для любого строения. Монтаж можно сделать в любом доме, разной этажности. Для этого достаточно знать конструктивные особенности и порядок формирования слоев, а также грамотно подобрать конструктивные элементы. При соблюдении требований удастся смонтировать надежную систему, которая будет поддерживать комфортную температуру в помещении на протяжении суток.

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

Этапы монтажа теплого водяного пола:

Настильная схема устройства теплого пола

• Поверхность чернового пола очищается от пыли и мусора;
• Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
• Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
• Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
• Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
• Для более прочной фиксации можно стыки обработать клеем;
• Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;

  Преимущества профильных теплоизоляционных плит

• В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
• Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
• После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
• Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.
