Монтаж теплого пола под плитку: виды систем подогрева, общие требования обустройства и правила монтажа своими руками

Разновидности электрических теплых полов

Конструкции подразделяются на несколько групп, отличных по комплектации и принципу работы:

• кабельная;
• с применением инфракрасной пленки;
• электрические маты.

• Кабельные
• Инфракрасная пленка
• Маты

Система представлена двумя вариантами, отличными по типу используемого кабеля: с одножильным и двужильным. Подогрев поверхности пола осуществляется по-разному. Если в конструкцию заложен одножильный кабель, то он будет отличаться двумя «холодными концами». Так называют участок провода, который не подвергается нагреву. Если планируется укладывать плитку на теплый электрический пол, оснащенный двужильным кабелем, такой вариант предусматривает наличие одного «холодного конца».

Конструкция с двужильным кабелем способна работать в усиленном режиме, поэтому ее часто применяют при обустройстве системы нагрева под кафель на больших площадях. Подключается такой контур с одной стороны. Теплый электрический пол под плитку, оснащенный одножильным проводом, монтируется так, чтобы можно было подключить контур с обеих сторон. Принцип установки такой системы сложнее.

Кабельный

Это классический вариант конструкции теплого напольного покрытия, которое питается от сетевого напряжения. При покупке необходимых комплектующих следует знать, что состоит данная система обогрева из следующих элементов:

1. нагревательный кабель нужной длины, предлагается в бухтах;
2. теплоотражающий материал, который будет использоваться в качестве подложки;
3. специальное крепление, позволяющее зафиксировать провод в разных точках.

Если электрический кабельный теплый пол под плитку обустраивается собственноручно, появляется возможность менять положение контура по своему усмотрению, опираясь проект системы обогрева. Данный вариант предпочтительно применять в случае, когда нужно сделать теплый пол на объектах сложной конфигурации — с большим количеством углов. Если решается вопрос, какие электрические теплые полы лучше уложить, нужно учесть, что кабельная конструкция заливается бетонным раствором.

Габариты контура, заложенные проектом, определяют длину нагревательного кабеля. Специальное крепление для фиксации электрического провода представляет собой гребенку с большим количеством близко расположенных ячеек. Важным моментом при обустройстве теплого напольного покрытия является выбор сечения проводника. Варианты из меди:

• 2х10 мм для тока 16 А, при мощности 3,5 кВт;
• 2х1,5 мм: 19 А; 4,1 кВт;
• 2х2,5 мм: 27 А; 5,9 кВт.

Алюминиевый кабель:

1. 2х2,5 мм для тока 20 А, при мощности 4,4 кВт;
2. 2х4 мм: 28 А; 6,1 кВт.

Инфракрасная пленка

Теплый пол электрический данного вида — хорошая замена кабельной конструкции. Работает пленка по другому принципу: прогревает сначала чистовое покрытие (плитку), затем тепло проникает в окружающие поверхности. Инфракрасный материал не обогревает воздушное пространство, значит, поверхность будет дольше оставаться теплой. Под плитку лучше использовать вариант пленки с карбоном в конструкции. Нагревательные элементы соединяются с помощью медных проводников.

Пленочный материал монтируется сухим методом. Для укладки электрического теплого пола данного типа не требуется заливка бетонной стяжкой. По этой причине инфракрасная пленка является наиболее предпочтительным вариантом, если необходимо избежать уменьшения высоты потолков. Этот материал характеризуется сравнительно небольшим уровнем энергопотребления, однако фактор не подтверждается, если система функционирует на высокой мощности и обеспечивает нагрев поверхности до температуры выше +21°С.

Нагревательные маты

Этот вариант имеет существенное преимущество перед кабельной системой, т. к. представляет собой готовую к монтажу конструкцию. Нагревательные маты, используемые для отопления помещения посредством нагрева плитки, представляют собой сетку, на которой закреплен провод с помощью специальных фиксаторов. Конфигурация контура в данном случае определяется при производстве. В процессе монтажа настилают сетчатую основу на черновой пол, кабель при этом не укладывается.

Эта разновидность электрического напольного покрытия характеризуется небольшой толщиной, благодаря чему высота потолка почти не изменится. Нагревательные маты стоят дороже, однако их лучше использовать, если планируется все работы производить своими руками. Сверху электрическая система обогрева закрывается плиточным клеящим составом или тонким слоем бетонной стяжки.

Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

• электрический;
• водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.

Электрический кабель теплого пола, уложенный на металлическую сетку

Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на специальный клей для теплого пола укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.

Инфракрасные маты под плитку

Это разновидность электрического обогрева. Инфракрасный пол состоит из биметаллических или углеродных пластин, зашитых в полиэтиленовую пленку.

Установка инфракрасных матов на теплый пол

В первую очередь проверяется поверхность под укладку матов. Все неровности заделываются, или заливается выравнивающая стяжка. Затем укладывается слой теплоотражающего материла. На него монтируется сетка из стекловолокна с размером ячеек 30×30 мм.

На готовое основание раскатываются рулоны инфракрасного пола шириной 1000 мм. Затем вся система соединяется в электрическую цепь. По готовому полу на специальный клей укладывается керамический гранит.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

Пример укладки полипропиленовых труб на подготовленное основание

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

Как “подружить” теплый пол с кафельной плиткой?

Если сравнивать с радиаторной системой обогрева установка теплого пола под плитку имеет весомое преимущество, поскольку позволяет создать условия для равномерного распределения тепла, сохраняя при этом естественную и комфортную для обитателей квартиры влажность воздуха.

Главное достоинство керамической плитки и керамогранита то, что они, подобно аккумулятору, способны удерживать и накапливать тепло

При обустройстве пола, отделанного керамической плиткой, можно применять один из двух вариантов:

• водяной;
• электрический.

Одни выбирают водяной теплый, считая его самым комфортным в эксплуатации. При грамотно выполненном монтаже он способен создать и поддерживать оптимальный микроклимат в доме. Другие же предпочитают электрический тип, аргументируя свой выбор экономической выгодностью такого вида обогрева.

Чтобы сделать грамотный выбор, необходимо взвесить все «за и против», рассмотрев каждый вид более подробно.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

• в спальне – 100-150 Вт/мВІ;
• в кухне и коридоре — 150 Вт/мВІ;
• на балконе и лоджии – 200 Вт/мВІ;
• в сантехническом узле — 150-180 Вт/мВІ.

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

• резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
• саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
• электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Вариант #1 — электрический теплый пол

Под керамическую плитку, обычно используемую в качестве напольного покрытия в санузлах и кухнях, можно уложить как нагревательный мат, так и нагревательную секцию. Для керамической плитки свойственна высокая теплоотдача. Поэтому неудивительно, что системы теплых полов, выполненные на основе резистивного кабеля и уложенные под данное напольное покрытие, обладают практически стопроцентным КПД.

Так чему же отдать предпочтение – нагревательной секции или нагревательному мату? Давайте разберемся.

Использование нагревательных секций

Одним из самых важных требований для выбора данной системы электрического теплого пола является возможность подъема пола в помещении на 7-сантиметровую и более высоту. Ведь монтаж нагревательного элемента проводится в бетонную стяжку, толщина которой должна быть не менее 3-х см, но и не более 5-ти см. Уже поверх стяжки наносится плиточный клей и проводится укладка плитки.

Эксплуатация теплого пола начинается не ранее 30 дней с момента его укладки.

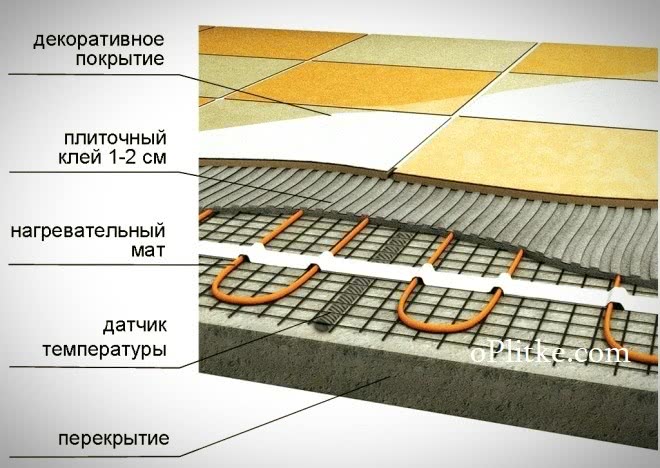

Использование нагревательных матов

Укладка теплого пола под плитку данным способом больше всего подходит тем, кто уже завершает ремонтные работы и не имеет ни желания, ни возможностей возиться с заливкой цементно-песчаной стяжки. Нагревательный мат монтируется прямо под плиточный клей, что значительно сокращает время монтажа.

К плюсам данного способа подогрева пола из керамической плитки можно отнести помимо легкости монтажа возможность экономии пространства, а также быстрое прогревание напольного покрытия во время эксплуатации.

Кстати, ощутить прелесть теплого пола можно уже через несколько часов после укладки, в течение которых высыхает клей. Минусом является тот факт, что монтаж системы при помощи нагревательных матов проводится лишь на открытых пространствах.

Правила укладки кабельного теплого пола

Перед установкой нового оборудования, которое создаст нагрузку на проводку в квартире или доме, нужно удостовериться в том, что проводка выдержит ее. Для начала нужно сделать разметку, где будут пролегать электрические маты.

При планировке в квартире нужно исключить прокладку в местах нахождения стационарно установленной крупной мебели без ножек, сантехнических приборов и бытовой техники. Это обусловлено тем, что электричество создает магнитное поле, которое будет создавать помехи бытовым приборам.

При планировке также нельзя прокладывать электрический подогрев в местах расположения водопроводных и газовых труб.

Собственноручно монтируем инфракрасный электрический пол

Выполнить работы по монтажу системы подогрева пола сможет даже новичок. Сейчас мы расскажем об этапах проведения монтажа.

Пошаговый монтаж электрического пола

1. Изначально выравниваем поверхность пола. Материал для стяжки выбираем любой. Главная задача — добиться ровной поверхности. Демпфирующая лента, расположенная по периметру помещения, поможет избежать деформирования стяжки в процессе нагрева.
2. Когда масса высохнет, приступаем к следующему этапу — укладке слоя теплоотражающего материала. Его мы просто раскатываем по ровной поверхности.
3. Затем с помощью жидких гвоздей крепим саму систему подогрева к теплоизоляционному покрытию. Провода укладываем в штробу, ведущую к регулятору температуры.
4. Далее поверх пленочного инфракрасного пола устанавливаем датчики температуры. Проводку датчиков следует защитить от нагрева, для этого ее помещают в защитную гофрированную трубу.
5. Проводим тестирование системы. Включаем электрический пол на минимальную мощность. Затем начинаем увеличивать температуру нагрева до максимального значения.
6. Если все нормально, то расстилаем над системой подогрева гидроизолирующее покрытие.
7. Укладываем армирующую сетку (смотрите рисунок выше).
8. Теперь поверхность готова для финального слоя. Можно приступать к укладыванию кафельной плитки.

Положительные качества теплых электрических полов

Теплые электрические полы могут применяться не только в квартирах и частных домах, но и в офисах. Они хорошо сочетаются практически со всеми напольными покрытиями, в том числе и с керамической плиткой, линолеумом, ламинатом и другими полами. Технология скрытого монтажа позволяет спрятать всю систему и не портить интерьеры помещений.

В комплекте теплых полов обязательно присутствует терморегулятор, обеспечивающий настройку температурного режима с точностью до 0,1 градуса. Данный прибор может включать и выключать нагревательные элементы в точно заданное время. Мощность системы теплых полов позволяет использовать их не только в качестве вспомогательного, но и основного отопления.
Для укладки теплого пола под керамическую плитку не требуется специальных знаний и практических навыков. Среди других преимуществ следует отметить равномерный прогрев поверхности по всей площади полов. Вся система может нормально функционировать без установки дополнительного оборудования, в отличие от других видов отопления с использованием газовых или электрических котлов.

В случае какой-либо поломки, ее достаточно легко определить. Большое значение имеет безопасная эксплуатация теплых электрических полов за счет сравнительно низкой температуры нагревательного элемента. Все эти преимущества позволяют данным системам успешно конкурировать с другими видами отопления.

Управление теплым полом

Наличие в доме электрического теплого пола подразумевает возможность регулирования температуры их нагрева, которая осуществляется через терморегулятор.

Устройство устанавливается на стену в любом удобном месте, включает/выключает теплый пол, поддерживает заданную температуру.

Способы подключения теплого пола

Существует два основных типа:

• Простые (ручная регулировка) – устройства включаются и выключаются вручную, самостоятельно они только поддерживают заданную температуру. Для тех, чья жизнь не подчинена какому-либо графику такой вариант удобный, пол можно включить и выключить по мере необходимости.
• Программируемые (автоматическая регулировка) – настраиваются на самостоятельное включение и выключение в зависимости от времени суток и дней недели. Для удобства управления они оснащены дисплеем, на котором указываются все необходимые данные.

Совет! Если теплый пол не является основным источником отопления и призван только поддерживать комфортную температуру, практичным вариантом станет установка терморегулятора с температурным датчиком. Устройство будет самостоятельно, поддерживать заданную температуру воздуха.

Водяной теплый пол

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Укладка теплого пола «сухим» способом

Как уже было сказано выше, плиточный клей не сцепляется с пленкой, поэтому между нагревательной системой и плиткой должен быть промежуточный материал.
Им может быть гипсокартон или стекломагнезитовый лист, которые сегодня считается достойной альтернативой первому.

Монтаж электрического теплого пола выполняется в виде «сэндвича»:

• На основной пол стелют теплоотражающий материал;
• Следующим слоем будет непосредственно теплый пол (сверху его рекомендуют покрыть плотной полиэтиленовой пленкой);
• Гипсокартон или СМЛ нарезают, укладывают на пол и прикручивают к первичному основанию, стараясь не повредить нагревательные элементы.
• Перед приклеиванием плитки, на гипсокартон или СМЛ желательно нанести глубокопроникающую грунтовку, например, бетоноконтакт.

Выбираем источник тепла – на основе греющих матов или нагревательного электрического кабеля

Технология установки кабельной системы или на основе греющихся матов несколько различается. Поэтому рекомендуется сначала определить, какой тип элементов будет использоваться, а затем изучить соответствующую инструкцию по укладке теплого пола.

Часто владельцы квартир не знают, какой вид нагревательных элементов теплого пола они хотят применять. У кабеля и греющего мата существуют свои достоинства и недостатки, о которых необходимо знать, если вы планируете класть электрический пол.

Особенности электрического кабельного пола

• есть возможность самостоятельно регулировать количество тепла на 1 кв. м посредством уменьшения шага размещения кабельных петель. Это позволит сделать некоторые участки теплее;
• кабели электрического теплого пола требуется укладывать в толщину стяжку. Заливка стяжки увеличивает время установки и несколько усложняет технологию монтажа, но она также выступает аккумулятором тепла. Таким образом расходы на электричество можно уменьшить, а количество тепла не изменится;
• кабельные системы имеют меньшую стоимость по сравнению с матами;
• высота основания поднимается минимум на 4.5 см;
• эксплуатация возможна только через 20-30 дней после окончания монтажа.

Особенности пола на основе греющих матов

такой вид прогревается существенно быстрее кабельного (кафелю требуется лишь 15-25 минут);
не приводит к снижению комнатной высоты;
эксплуатация возможна уже через 12 дней после завершения установки;
укладка теплого пола под плитку на основе греющих матов осуществляется намного проще, технология монтажа может быть реализована своими руками, т.к

не требуется самостоятельно рассчитывать шаг и мощность кабеля;
существуют ограничения в размере матов;
если вы самостоятельно решили класть кафель, неосторожное движение может повредить систему.

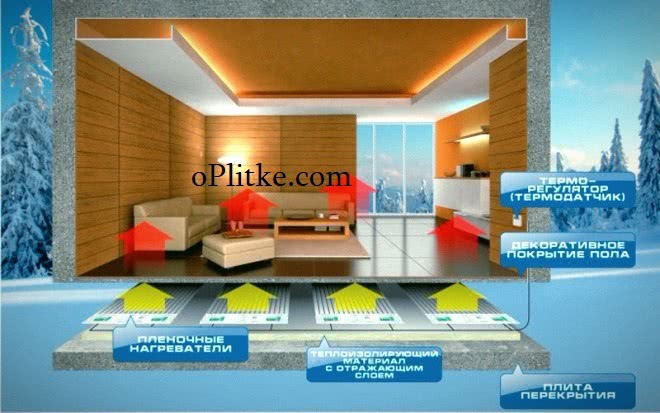

Инфракрасный пленочный пол

Теплый пленочный пол считается самой современной и наиболее эффективной системой. Она излучает инфракрасные волны и не создает электромагнитные поля.

Пленочные теплые полы бывают двух видов:

• Инфракрасный с углеродным нагревательным элементом. Для повышения надежности и долговечности некоторые производители покрывают систему графитовым напылением.
  Основой служит лавсановая пленка. Подключаются нагревательные полосы по параллельной схеме. Систему располагают не только на горизонтальные, а и на вертикальные поверхности.
• Пленочный биметаллические пол. В качестве нагревательных элементов используются тонкие слои алюминия и меди, расположенные между двумя слоями эластичного полиуретана.

В системе не предусмотрено подключение заземляющего провода, что подразумевает подсоединение к проводке через УЗО или АВДТ.
