Для чего нужна и как работает термоголовка на радиаторе отопления

Оглавление

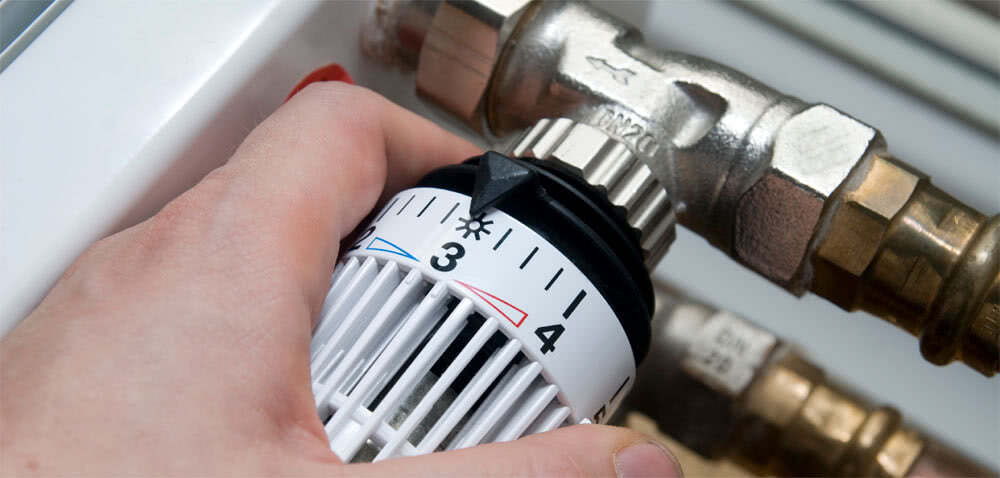

Настройка терморегулятора

Для правильной настройке регулятора температуры нужно понизить до минимально возможных потери тепла в помещении. Термометр должен располагаться там, где будет постоянная температура. После этого прокручиваем головку термального регулятора влево до конца, открывая клапан, в результате чего достигается максимальная отдача тепла. Как только температура увеличится на 5-6 градусов, клапан перекрывается прокручиванием головки в обратную сторону

После достижения нужно уровня температуры, начинаем осторожно открывать клапан. Настройка заканчивается, когда станет слышен шум воды в регуляторе и станет ощутим быстрый нагрев клапана. Установку терморегуляторов на радиаторы отопления лучше всего поручить профессионалам, которые проведут подключение согласно инструкции производителя

Правильно установленное оборудования позволит создать оптимальный температурный режим в помещении и обеспечит рациональный расход тепловой энергии, что благоприятно отразится на финансовых расходах семьи

Установку терморегуляторов на радиаторы отопления лучше всего поручить профессионалам, которые проведут подключение согласно инструкции производителя. Правильно установленное оборудования позволит создать оптимальный температурный режим в помещении и обеспечит рациональный расход тепловой энергии, что благоприятно отразится на финансовых расходах семьи.

Типы и виды термоголовок

Терморегуляторы сегодня предназначены для двух основных систем отопления, которые оказали основное влияние на разделение данных элементов по типам. Так, существуют термоголовки для однотрубных отопительных систем, и, разумеется, двухтрубных. Установка термоголовки на радиатор отопления также выполняется исходя из определенного типа системы отопления. Большие перепады давления под силу термоголовкам второго типа. Благодаря высоким показателям сопротивления гидравлики, присущего клапанам регулировки, удается достичь потерь давления в этих местах.

Внутри данного типа также существует некое разделение на термоклапаны с предварительной настройкой сопротивления и термоклапаны без данной настройки. Второй вариант позволяет добиться равных показателей уровня расхода теплоносителей во всех отопительных приборов, однако это не является положительным фактором. Поскольку каждое помещение имеет собственные показатели потери тепла, то и отопители в нем должны устанавливаться соответствующей мощности, именно это позволяют обеспечить настраиваемые клапаны.

Разумеется, установка необходимых параметров позволит добиться оптимальных результатов работы радиаторов, которые, в свою очередь, прогреют помещение до необходимого уровня. Именно поэтому так важна установка термоголовки на радиатор

При этом важно помнить, что система регулировки такими деталями должна обязательно быть дополнена перепускными клапанами, которые устранят мешающий шум, образующийся в результате перепадов давления. (См

также: Как рассчитать биметаллические радиаторы отопления)

Установка термоголовки на радиатор отопления должна быть выбрана не только относительно типа, но и относительно вида. Так, ручные термоголовки имеют шкалу с цифрами и снежинкой, что сильно облегчает выставление необходимой температуры. В данном случае установка показателя на нулевой отметке будет свидетельствовать об отключении устройства.

Положительная особенность ручной термоголовки в том, что ее легко монтировать в любом положении. Это может быть как горизонтальное, так и вертикальное направление. Горизонтальная установка облегчит последующий переход на аналог с сильфоном. Наличие штор, или каких других занавесок, перекрывающих головку с сильфоном, негативно скажется на ее работе, поэтому в этом случае лучше всего устанавливать элемент с ручным управлением. Однако такая ситуация вполне может быть исправлена при помощи установки дополнительных выносных датчиков.

Особенности строения термоголовки

Самая популярная термоголовка состоит из корпуса, сильфона, стопорного элемента, толкателя, штока (запорного конуса), возвратной пружины, уплотнительных и крепежных элементов.

Количество пропускаемого в радиатор теплоносителя, регулирует клапанное устройство. Этим элементом комплектуют большинство изделий.

Корпус из пластика изготавливают способом горячей штамповки. Он может быть как прозрачным, так и цветным — от белого до черного. Сильфон выполнен из латуни или стали оцинкованной. В большинстве моделей корпус термоголовки для установки на батареи отопления и термостатический клапан совместимы.

Самой большой скоростью реакции на колебания температуры обладает такой наполнитель сильфона, как газоконденсат.

Открывать и закрывать шток помогают две пружины из нержавейки. Одна из них возвращает шток в исходное положение после того, как клапан закроется, а вторая — после открытия его

На корпусе в самом верху находится стопорный элемент. Он необходим для фиксации настроек. Если настройки длительный период не менялись или же подвижные элементы устройства бездействовали, они могут прикипеть.

Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки из клапанов, как только закончится отопительный сезон. Когда терморегулирующая арматура рассчитана на давление от 4 атм, вероятность прикипания значительно уменьшается.

Существует такое понятие, как «гестезис» головки. Чем он меньше, тем более быстрая реакция прибора на изменение температуры.

Типы термоголовок

  1. С внутренним термоэлементом.
  2. С выносным температурным датчиком.
  3. С внешним регулятором.
  4. Электронные (программируемые).
  5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

  • радиаторы отопления с регулятором температуры находятся за плотными шторами;
  • в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
  • батарея стоит под широким подоконником;
  • внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Конструкция регулятора

Конструкция регулятора отопления на батарею включает следующие элементы:

  • клапан или вентиль;
  • термостатический механизм.

Устройство регулирующего прибора

Термостат или термоклапан представляет собой стандартный вентиль в корпусе с регулирующим механизмом.

Конус считается запорным элементом, который при перемещении меняет количество теплоносителя.

Передвижению конуса способствует термоголовка, состоящая из цилиндра с тепловым компонентом.

Цилиндр называется сильфон, а в качестве тепловых  составляющих применяется специальная жидкость или газ.

При подогреве данный компонент расширяется в объеме и подтягивает цилиндр, который перемещает конусную деталь.

Конус перекрывает движение потока теплоносителя и состав остывает.

При этом сильфон становится меньше.

Затем конус поднимается, а жидкость перемещается в батарею и способствует нагреванию термоголовки оборудования.

Такая техника позволяет поддерживать нужную температуру.

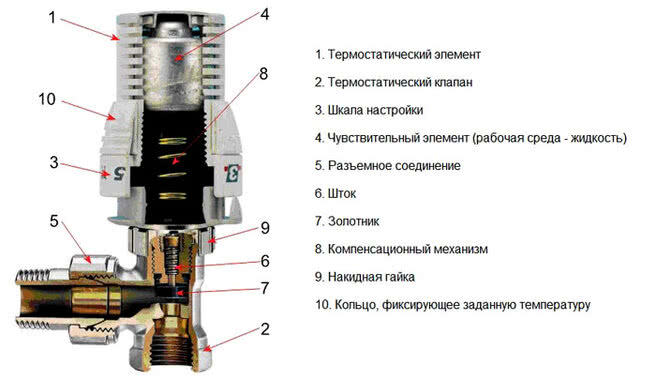

Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.

При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.

Установка терморегулятора на радиатор

Термостаты на радиатор устанавливаются в основном на подаче перед входом в отопительный прибор. Каждый из вентилей пропускает теплоноситель в одну сторону. Куда должен двигаться поток показывает стрелка на корпусе. Теплоноситель и должен течь именно туда. При неправильном подключении устройство работать не будет. Другой вопрос, что ставить можно термостат, как на вход, так и на выход, но соблюдая направление потока. И в обоих случаях работают они одинаково.

Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке для увеличения ее размера)

Стоит обратить внимание на рекомендации производителя относительно высоты установки. Большинство моделей должны находиться на высоте 40-60 см от пола. Они откалиброваны на температуры на этом уровне

Но не везде подача верхняя. Часто радиаторы имеют нижнее подключение. Тогда кроме типа системы (однотрубная или двухтрубная) подбирайте и высоту установки. Если такой модели не нашли, можно на термоголовке выставлять меньшую температуру. Если поставить рекомендуемую, будет слишком жарко, так как внизу, в районе пола, воздух прохладнее, а настроена модель на поддержание температуры, измеренной на высоте верхнего края радиатора. Второй вариант — провести настройку прибора самостоятельно. Процедура обычно описана в паспорте, а самую распространенную последовательность действий опишем ниже. И третий вариант — поставить на батарею терморегулятор с выносным датчиком. Тогда абсолютно все равно, на какой высоте стоит термоголовка. Основное — это место расположения датчика. Но такие модели значительно дороже. Если это критично, лучше провести настройку регулятора

Они откалиброваны на температуры на этом уровне. Но не везде подача верхняя. Часто радиаторы имеют нижнее подключение. Тогда кроме типа системы (однотрубная или двухтрубная) подбирайте и высоту установки. Если такой модели не нашли, можно на термоголовке выставлять меньшую температуру. Если поставить рекомендуемую, будет слишком жарко, так как внизу, в районе пола, воздух прохладнее, а настроена модель на поддержание температуры, измеренной на высоте верхнего края радиатора. Второй вариант — провести настройку прибора самостоятельно. Процедура обычно описана в паспорте, а самую распространенную последовательность действий опишем ниже. И третий вариант — поставить на батарею терморегулятор с выносным датчиком. Тогда абсолютно все равно, на какой высоте стоит термоголовка. Основное — это место расположения датчика. Но такие модели значительно дороже. Если это критично, лучше провести настройку регулятора.

Обратите внимание, что термостатическая головка должна быть развернута горизонтально (смотреть в комнату). Если она наплавлена вверх, то постоянно находится в потоке горячего воздуха, который идет от трубы. Потому вещество в сильфоне практически всегда нагрето, а радиатор выключен

Результат — в комнате холодно

Потому вещество в сильфоне практически всегда нагрето, а радиатор выключен. Результат — в комнате холодно.

Чтобы устройство работало правильно, нужно установить его «головой» в комнату

Чуть лучше ситуация в том случае, если батарея установлена в нише, закрыта экраном или шторой. Термоэлементу тоже «жарко» но не настолько. Тут можно пойти двумя путями: или выставить большую температуру на регуляторе, или использовать выносной датчик. Модели с выносными тепловыми контроллерами, кончено, недешевы, но вы можете выбрать точку контроля по своему усмотрению.

Что еще нужно помнить: при установке в однотрубной системе обязателен байпас. Причем нерегулируемый. Тогда при закрытой подаче на радиаторе стояк не будет заблокирован, и вам не придет «привет» от соседей.

Различаются термоклапны и по типу соединения: есть они с накидными гайками, есть с обжимными. Соответственно стыкуются с теми или другими типами труб. Обычно в спецификации или описании товара указан тип соединения, а также, с какими трубами может использоваться.

Советы по установке

Перед установкой термоголовки на радиатор отопления необходимо установить максимально значение температуры на ней. Установить термоголовку в удобном месте. Для корректной работы датчик термоголовки следует располагать на достаточном расстоянии от источников тепла: трубопровод, восходящие теплые потоки воздуха. Рекомендуется устанавливать головки в горизонтальном положении и предохранять от попадания прямых солнечных лучей. В случае невозможности оградить термоголовку от воздействия источника тепла, следует использовать термоголовку с выносным датчиком. Датчик рекомендуется располагать на расстоянии около 60 сантиметров от радиатора.

Виды

Термостатическая головка радиатора доступна в трех популярных типах. Выбор конкретного продукта будет продиктован требованиями покупателя и условиями установки.

1.Термостатический клапан с прямой головкой. Популярный термостатический контроллер с универсальными возможностями использования. Вертикально расположенная головка радиатора не заметна и не занимает много места. Уместен в местах, где нет сквозняков. Вертикальная термостатическая головка не является лучшим решением. Оставаясь в тесном углублении, датчик быстро реагирует на повышенную температуру от радиатора, которая не соответствует реальной температуре в помещении.

2.Угловая термоголовка. Используется для обвязки труб «со стены». Головка расположена горизонтально относительно стены, благодаря чему не подвержена влиянию тепла от арматуры системы отопления. Более точно поддерживает заданную температуру в помещении.

3.Термостатическая головка с выносным датчиком — это радиаторная головка, с датчиком расположенным в высокой точке помещения. Обеспечивает равномерное распределение температуры в помещениях и отличается высокой эффективностью. Данный термостатический контроллер часто устанавливается на лестничных клетках или в общественных зданиях. Предложения по продаже включают ручку радиатора с антивандальным корпусом. Это популярная термоголовка с повышенной устойчивостью к повреждениям или кражам.

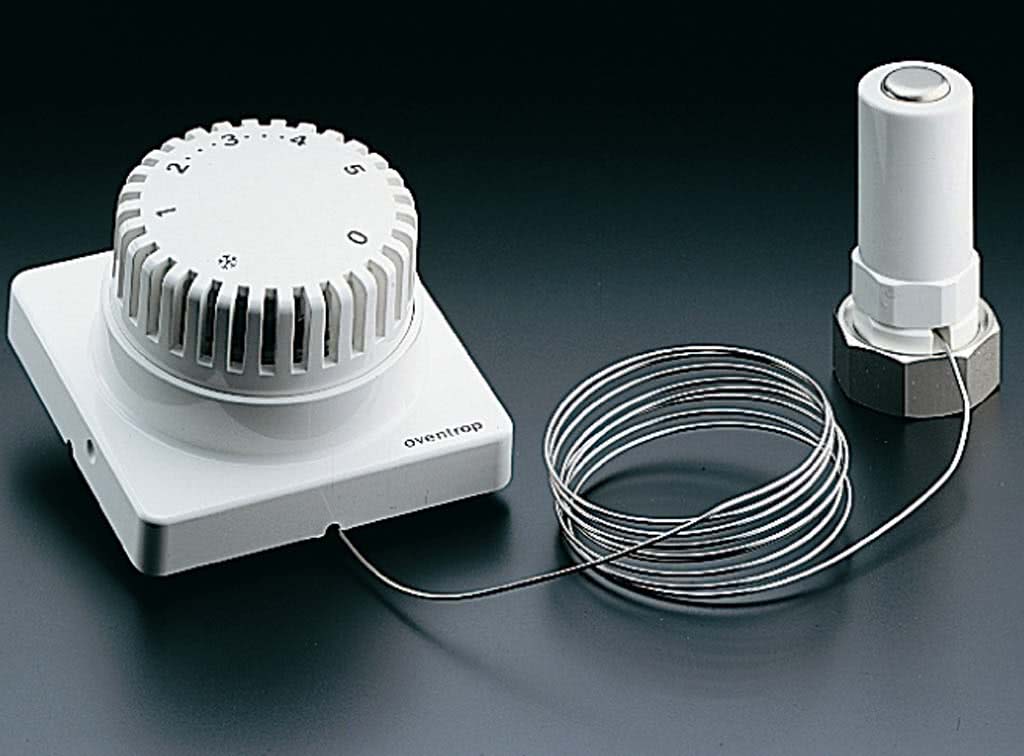

Термоголовка с выносным датчиком

По способу работы контроллера разделяют:

  • Механические термоголовки. Принцип действия описан выше. Обладают базовой функцией терморегулятора. Преимущества — простота работы и низкая цена.
  • Электронные головки — более сложное устройство, позволяющая эффективно контролировать температуру. Предложение на рынке включает в себя различные электронные головки. Они отличаются от механических повышенной скоростью и точностью работы, а также возможностью программирования различных сценариев работы. Являются намного более энергоэффективными. При их использовании экономия на отоплении достигает 40%. Электронные головки обеспечивают высокий комфорт. Единственным недостатком этого решения являются высокая стоимость.

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

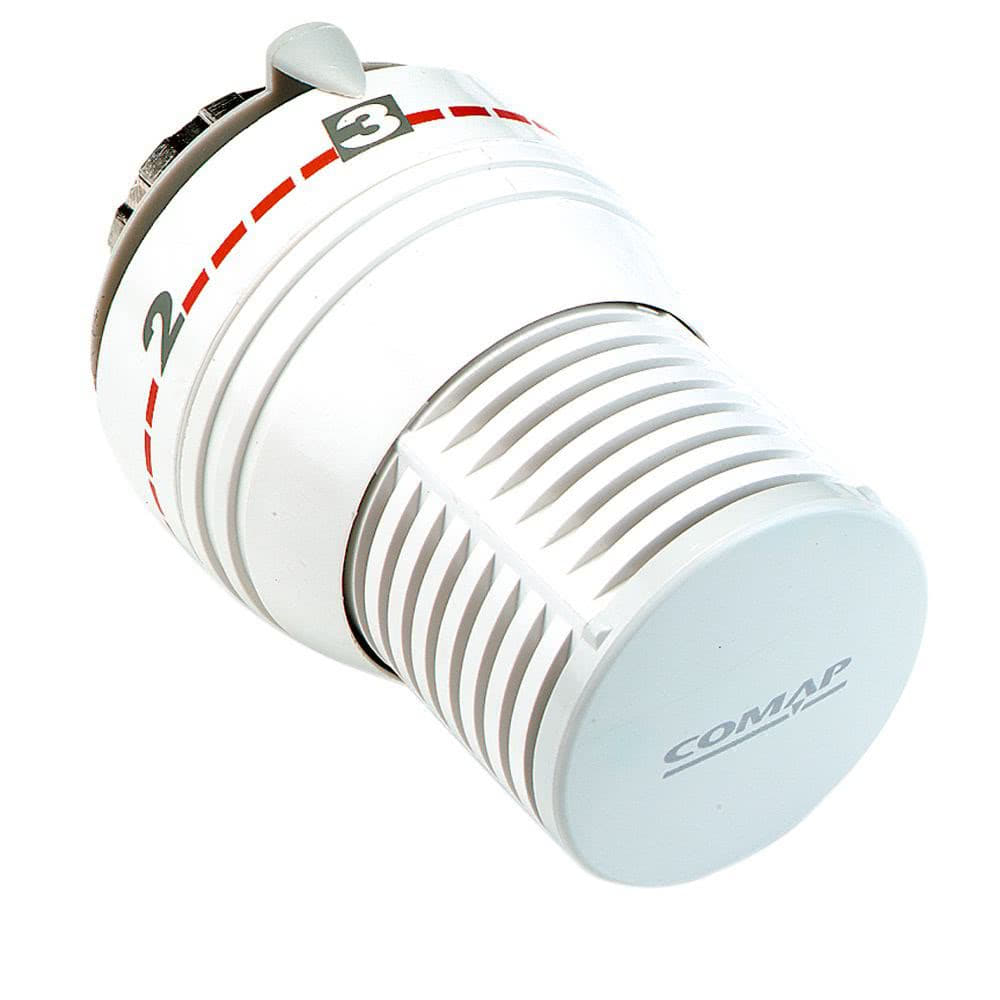

Механический регулятор

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

Строение механического терморегулятора

Электронный термостат

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

Электронный термостат

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

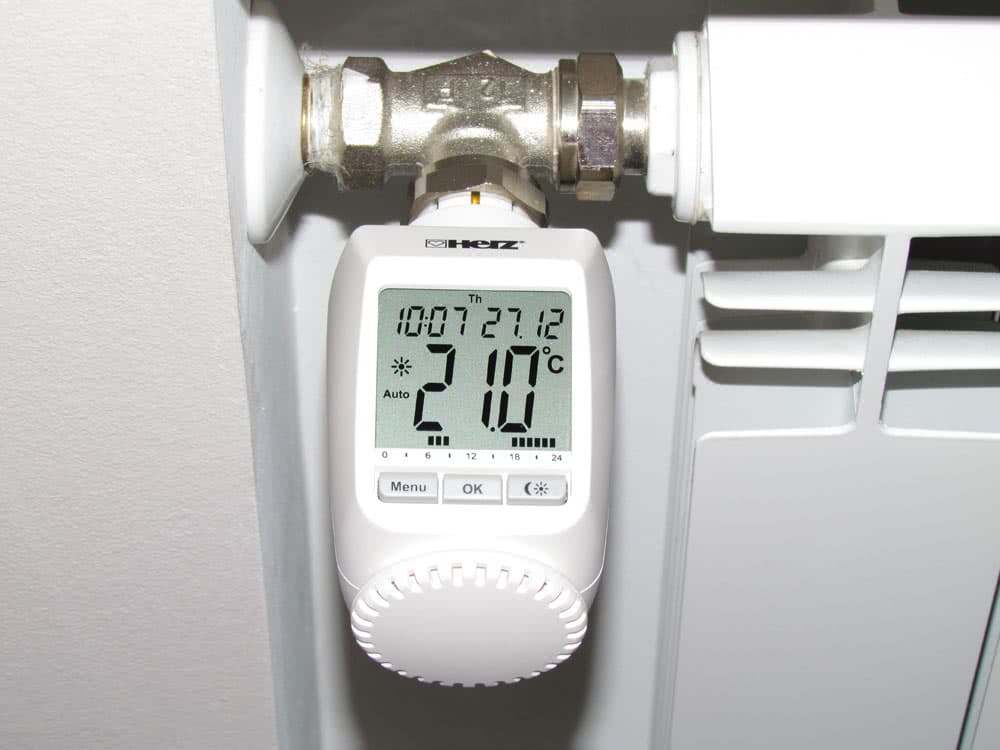

Электронный термостат выглядит очень технологично

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

Для питания электронной части нужны батарейки

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Инновационный монитор

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.

Как выбирать

Исходя из особенностей отопительной системы, а также условий её монтажа, чтобы управлять температурой возможно применение различных сочетаний клапанов и термоголовок.

Так, к примеру, для использования в однотрубных системах стоит применять клапаны, имеющие более высокую пропускную способность.

Это же относится и к тем двухтрубным системам, в которых циркуляция воды осуществляется самотечным образом, то есть естественным путем, без принудительных механизмов. В случаях, когда используется двухтрубная система, где есть циркуляционный насос, рекомендуется выбирать те типы клапанов, где существует возможность осуществлять регулировку пропускной способности.

После выбора клапана, необходимо подобрать и термоголовку.

Наиболее распространенные варианты, которые сегодня можно приобрести это:

  • имеющие внутренний термоэлемент;
  • электронные (которые можно запрограммировать);
  • имеющие внешний датчик температуры;
  • антивандальные;
  • имеющие внешний регулятор.

Чаще всего классические терморегуляторы с внутренним вариантом датчика устанавливаются в случаях, когда их ось будет находиться в горизонтальном положении.

Примите к сведению: нельзя производить установку терморегулятора вертикально, так как тепло, исходящее от трубопровода корпуса, будет сильно влиять на сильфон, за счет чего все устройство будет некорректно функционировать.

Кроме вертикальных вариантов установки, есть также и иные причины совершить покупку выносного варианта датчика:

  • в случае, если радиаторы отопления с находящимся на них регуляторе температуры будут располагаться за шторами;
  • когда рядом с устанавливаемой термоголовкой будет находиться какой-либо иной источник тепла;
  • если место расположения батареи будет под большим подоконником.

Очень часто в тех помещениях, где увеличены требования к интерьеру, батареи закрывают декоративными экранами. За счет этого, внутренний терморегулятор будет регистрировать только температуру, которая находится внутри этого кожуха. При этом будет закрыт доступ к регулировкам термоголовки. Поэтому, в таких случаях рекомендуется останавливать свой выбор на выносном регуляторе, имеющем термодатчик.

Стоит знать: если вы еще не приобрели радиаторы отопления, можно купить модели компании Kermi, с уже встроенными термодатчиками.

Если говорить об электронных термостатах, имеющих дисплей, то они бывают нескольких видов, у первых встроенный блок управления, а у вторых он съемный. Последние имеют особенностью возможность отсоединения от термоголовки, при этом она будет продолжать работать в прежнем режиме. Цель таких моделей – это осуществление регулировки температуры в разных режимах, в разное время дня. Это дает возможность уменьшать уровень тепла днем, а ночью, когда все дом спит, поднимать до нужного уровня. За счет этого возможно существенно экономить энергию.

Если же в семье есть маленькие дети, которым всегда хочется все потрогать и покрутить, рекомендуется производить установку антивандальных терморегуляторов. Это позволит уберечь настройки устройства от несанкционированного вмешательства. Эта же ситуация касается и вариантов, устанавливающихся в различных общественных зданиях, начиная от детских садов и заканчивая больницами.

Что следует учесть?

При грамотном исполнении отопительной системы применяется термоголовка для радиатора. Отзывы опытных сантехников показывают, что автоматическая регулировка сохраняет средства, расход ресурсов, а также освобождает человека от постоянного контроля температуры в комнате. Установленный показатель обогрева будет держаться в пределах заданной изготовителем устройства погрешности.

  • Чувствительная капсула датчика должна располагаться в горизонтальном положении. Рекомендовано прибор устанавливать у основания радиатора. Если избежать этого не получается из-за проводки трубы, то учитывают нижеследующие условия.
  • Капсула датчика должна быть открытой. Шторы, мебель, декоративные решетки и близкое расположение к стеновым покрытиям нарушают правильную работу чувствительного элемента.
  • Если расположение неизбежно будет в нише, то здесь используется термоголовка для радиатора с выносным датчиком. Чувствительный элемент располагается непосредственно на стене в комнате, но не над радиатором. Избегают мест со сквозняком, где часто движется холодный воздух от окон и дверей.
  • Не рекомендуется закрывать термоголовку шторами, а также устанавливать чувствительный элемент вертикально при горизонтальном назначении устройства.

Погрешности вносит установка радиатора и датчика непосредственно под широким подоконником, что задерживает нагретый воздух и искажает результаты измерений. В упаковке большинства устройств находится паспорт изделия, но там указываются не все условия правильного расположения. Только опытные установщики способны безошибочно учесть даже такой малозначимый для обывателя нюанс, как сквозняк из-за открытой форточки.
