Терморегулятор для радиатора системы отопления

Установка температурных регуляторов в домах многоквартирного типа

температуры теплоносителя в системе отопленияСделать это поможет один из двух способов:

1. Монтаж запорного клапана. Такое устройство призвано частично перекрывать систему трубопровода в том случае, если температура обратки является выше заданной. Представляет собой обычный электромагнитный клапан. Подобный вариант станет подходящим тех домов, где система отопления является относительно простой и не отличается большим объемом теплоносителя.
2. Устройство клапана трехходового типа. Этот прибор также позволяет регулировать текущий расход теплоносителя, однако функционирует он несколько иначе: в том случае, если температура воды превышает норму, то она направляется сквозь открытый клапан в трубопровод подачи в большем количестве. Путем смешения с остывшей водой общая температура снизится, а необходимая скорость циркуляции сохранится.

Какие существуют разновидности термостатических головок

Изделия можно условно разделить на 3 группы:

• ручного типа;
• механические;
• электрические.

Варианты представлены от более доступного к дорогому. Необходимо знать, чем они отличаются, чтобы сделать выбор.

Ручные

Самый простой способ регулировки температуры радиаторов термостатический клапан и ручка

По принципу действия напоминают шаровой кран. Внутри головки предусмотрено увеличенное отверстие, которое перекрывается или, наоборот, открывается путем поворота ручки терморегулятора. Как результат, приводится в движение рабочий шток. Конусообразный наконечник опускается, перекрывая отверстие. Благодаря надежности, такой вариант клапанов можно использовать вместо вентилей при подключении батарей (ставится запорная арматура). Главным недостатком является необходимость участия человека для регулировки подачи теплоносителя.

Механические

Устройство механического терморегулятора для радиаторов

Элемент системы отопления поддерживает температуру благодаря физическим процессам. Участие человека при этом нужно, но не постоянно. Внутри механической термостатической головки находится сильфон с рабочей средой. Вещество внутри капсулы расширяется и возвращается к прежним параметрам, за счет чего происходит регулировка температуры окружающей среды, т. к. увеличивается или уменьшается отверстие внутри клапана – теплоноситель течет более/менее интенсивно (шток опускается или поднимается). Принцип действия основан на свойствах рабочей среды внутри капсулы – она отличается высоким коэффициентом расширения.

С газообразной или жидкой средой внутри сильфона

Это яркий пример описанного выше терморегулятора механического типа. Он позволяет поддерживать заданную температуру с точностью до 1°С. Параметры окружающей среды напрямую зависят от свойств рабочей среды. Чем она более инертна, тем меньше подвергается стороннему воздействию. Наиболее распространены изделия, внутри которых находятся сильфоны с жидкостью. Такая среда расширяется медленнее, чем газ, однако она более доступна.

С выносным датчиком

Терморегулятор для радиаторов с выносным датчиком

Термодатчик находится дальше от терморегулятора, что позволяет точнее измерять параметры окружающей среды – на расстоянии от батареи. Соединяются элементы устройства капиллярной трубкой. Преимуществом такого варианта является возможность расположения датчика в любой точке, где необходимо произвести измерения. Это повышает точность полученного значения. Однако стоимость изделия выше, чем других механических аналогов.

Электронные термостатические головки

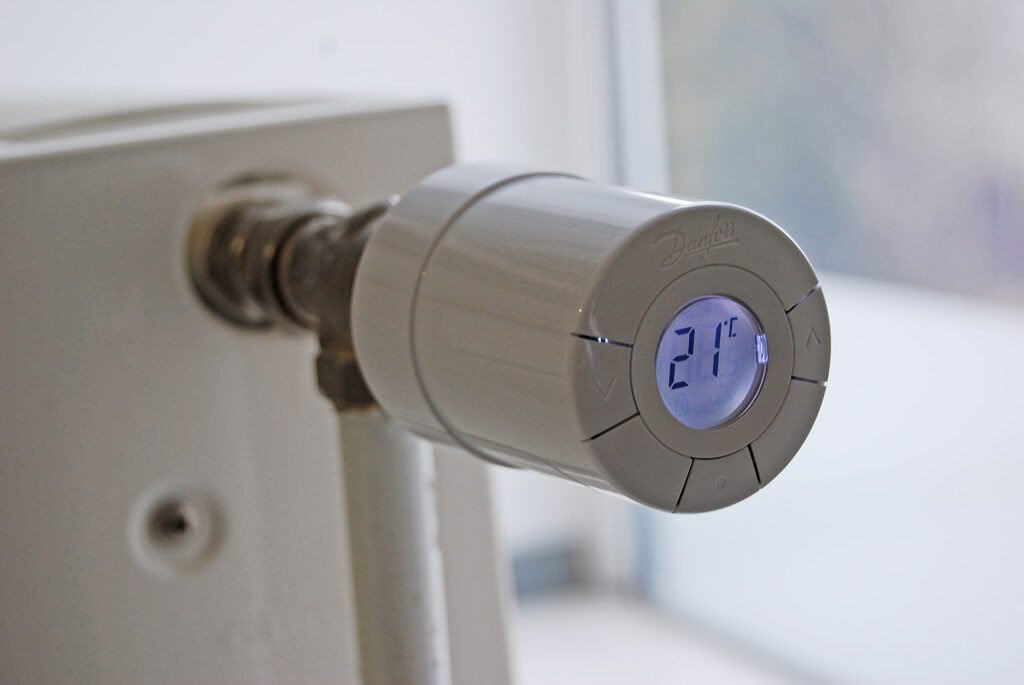

Электронные термоголовки для радиаторов

Чтобы такое устройство функционировало, предусматриваются батарейки. Это позволит термодатчику выполнять основные функции и запоминать результат. Отличает электронные элементы системы отопления более крупный размер. Принцип действия основан на передвижении штока под воздействием электрического импульса. За управление ответственен микропроцессор.

У датчика этого вида есть ряд преимуществ:

• высокая точность измерений;
• дополнительные функции, например, менять температуру воздуха в помещении по заданному времени;
• человеку не нужно участвовать в настройке работы радиатора: температура меняется автоматически, в помещении всегда комфортно находиться.

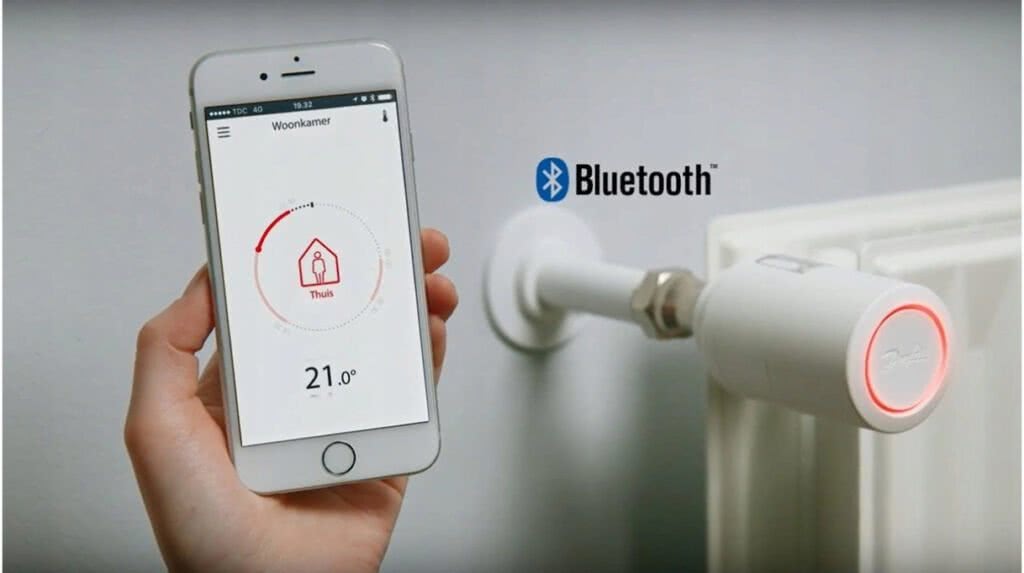

Электронные терморегуляторы для радиаторов с управлением со смартфона

Но есть и минусы, хоть и не столь существенные:

• более высокая цена;
• постепенное снижение емкости батареек, их нужно менять время от времени;
• большой размер.

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco — Установка

Watch this video on YouTube

Особенности установки термостата

Вы должны указать его местоположение перед установкой устройства. Работа термостата зависит от многих факторов. Например, температурный режим за пределами помещения, циркуляция воздуха в здании. Наличие прямых солнечных лучей также важно. Иностранные (холодные) источники тепла в квартире также включены. Это связано с тем, что нагретый воздух накапливается выше: разница температур на нижнем и верхнем уровне помещения будет значительной. Установлено горизонтально трубное оборудование возле входа в отопительные приборы. В городских квартирах сначала необходимо установить термостат там, где колебания температуры наиболее заметны. Это могут быть: комната, подверженная воздействию прямых солнечных лучей, кухня

Это связано с тем, что нагретый воздух накапливается выше: разница температур на нижнем и верхнем уровне помещения будет значительной. Установлено горизонтально трубное оборудование возле входа в отопительные приборы. В городских квартирах сначала необходимо установить термостат там, где колебания температуры наиболее заметны. Это могут быть: комната, подверженная воздействию прямых солнечных лучей, кухня.

Установка термостата на радиатор осуществляется по определенному алгоритму:

Как видите, установить регулятор на радиатор просто. Однако, если после подключения термостатического устройства вам потребуется заменить схему подключения нагревателя. Для этого, чтобы состыковать прямую и обратную линейную конструкцию, необходимо установить обходной джампер. Этот элемент обеспечивает циркуляцию охлаждающей жидкости, если необходимо отключить нагрев через регулятор температуры.

Вы должны удалить устройство, чтобы завершить схему. Вы должны сначала закрыть клапаны. Если система двухтрубная, можно контролировать подачу воды в радиатор. Но в этом случае необходимо разместить термостат радиатора на линии верхней подводки.

Поэтому можно сделать вывод, что сегодня для установки комнатной температуры используются специальные электроды и термостаты. Первые используются, когда необходимо увеличить тепловую мощность радиаторов, а вторые — для понижения температуры и унификации отопления. Терморегуляторы можно купить в любом магазине по доступной цене.   Установить их легко и довольно реалистично, чтобы сделать установку самостоятельно.

Радиаторный термостат отопителя подходит для помещений, где необходимо понизить температуру. Чаще всего это квартира на верхних этажах жилых домов, где расположена самая высокая кабельная сеть. При установке контрольного устройства на радиатор требуемая температура будет задаваться с небольшой ошибкой. Прежде чем купить подобное устройство, вам нужно больше узнать о его типах, способах установки и настройки. Об этом и поговорим в этом обзоре.

Такое устройство повышает эффективность системы отопления.

Конструкция контроллера отопления на аккумуляторе включает в себя следующие элементы:

• клапан или клапан;
• термостатический механизм.

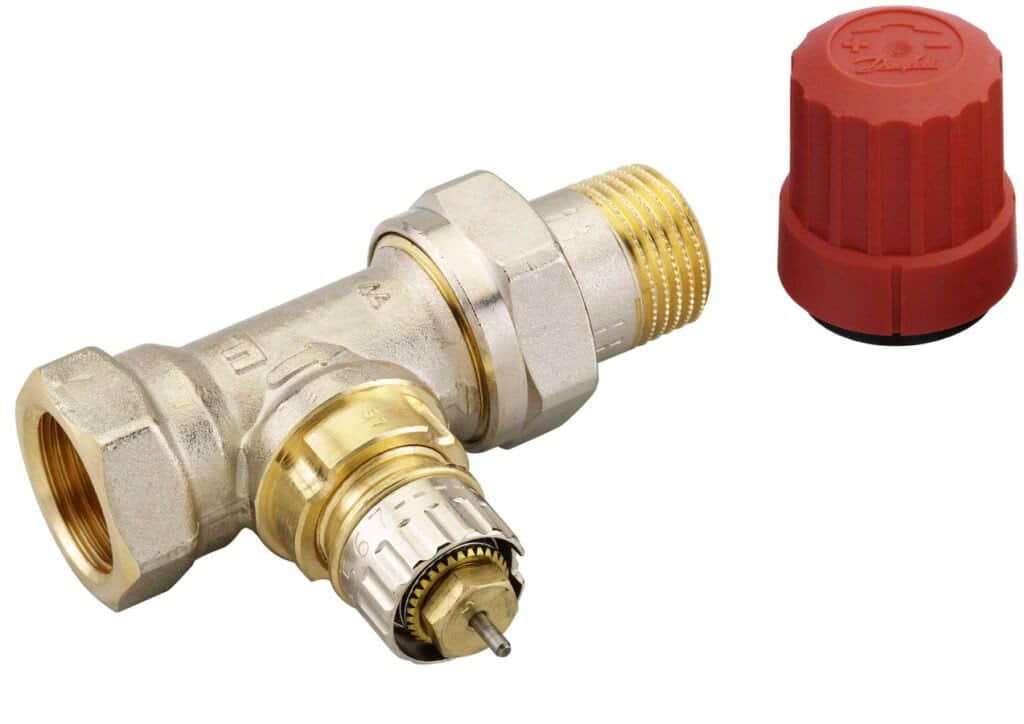

Термостат или термоклапан — это стандартный закрытый клапан с регулирующим механизмом. Конус считается запирающим элементом, который при перемещении изменяет количество. Термоголовка, состоящая из цилиндра с тепловым элементом, способствует движению конуса. Цилиндр называется сильфон, а в качестве тепловых компонентов используется специальная жидкость или газ. При нагревании этот компонент увеличивается в объеме и затягивает цилиндр, который перемещает коническую часть. Конус блокирует поток охлаждающей жидкости, и композиция охлаждается. В то же время сильфоны становятся меньше. Затем конус поднимается, и жидкость перемещается к батарее и способствует нагреву термоголовки устройства. Эта техника позволяет поддерживать желаемую температуру.

Электронные терморегуляторы

Более сложными и современными устройствами являются электронные терморегуляторы для радиаторов или ЭТ. Они предоставляют возможность сделать отопительную систему более гибкой, позволяя контролировать не только температуру на конкретно выбранном радиаторе, но и управлять основными механизмами системы (клапанами, насосом, смесителями и прочими составляющими).

Устройство ЭТ более сложное, чем у механических моделей. У них имеется выносной или встроенный датчик, который замеряет температуру окружающей среды определенной зоны, в которой он располагается. Программное обеспечение анализирует получаемые данные и принимает решения увеличить или уменьшить отопление.

Короткое видео по установке

Электронные терморегуляторы для радиаторов могут быть поделены на две категории:

1. Аналоговые
2. Цифровые

Большой востребованностью среди покупателей пользуются цифровые модели, которые делятся на две подкатегории:

• С закрытой логикой
• С открытой логикой

Приборы с закрытой логикой не могут менять алгоритм своей работы. Они не в состоянии самостоятельно реагировать на большинство изменений окружающей среды и лишь удерживают установленную пользователем температуру.

В бытовых условиях электронные терморегуляторы для радиатора отопления с открытой логикой встречаются крайне редко. Они могут самостоятельно реагировать на изменение в окружающей среде и выбирать управляющую программу. Многочисленность настраиваемых параметров значительно усложняет использование подобных приборов. Большинство из них требует определенных знаний, поэтому подобные устройства используются в индустриальном сегменте.

Установка терморегулятора на радиатор отопления

Монтаж регулятора температуры на батарею не слишком сложное занятие, но нужно обязательно выполнить подготовительные мероприятия и строго соблюдать некоторые правила.

Что нужно знать перед установкой

Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.

Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:

1. Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
2. Устанавливайте температурный регулятор не ниже 0,8 м от пола.
3. Регулятор расположите так, чтобы было удобно его настраивать.
4. Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
5. В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.

Стоит отметить, что после окончания отопительного сезона устройство нужно открыть. Это делается для того, чтобы на клапане не образовывался осадок от теплоносителя.

Процесс монтажа

Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:

1. Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
2. Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
3. При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
4. С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
5. Соберите трубную обвязку и закрепите на нужное (выбранное) место.

Схемы подключения

1. Подающая линия; 2. Батарея; 3. Датчик регулировки температуры; 4. Нижний кран; 5. Воздухоотводчик (автоматический или ручной); 6. Перемычка; 7. Обратная линия; 8. Заглушка.

В случае однотрубной системы диаметр байпаса сделайте меньшим на размер, чем диаметр трубопровода линии.

В двухтрубной системе терморегулятор можно установить на верхнем подводе. Так будет удобнее регулировать температуру.

Запорно-регулирующая арматура и ее особенности

Любая отопительная система должна оснащаться устройствами контроля подачи тепла, это позволяет не только поддерживать определенный диапазон температур, но и решать проблемы безопасности. При аварийной ситуации, в случае протечки или замены батареи, последнюю можно демонтировать, не выключая весь греющий контур. Для регулировки интенсивности подачи теплоносителя используются следующие детали:

Шаровый кран

Запорная арматура такого вида пригодна только для полного отключения радиатора, так как функционирует в режиме – «открыто и закрыто». Данное приспособление не наилучший вариант для корректировки температурных значений. Теоретически – да, он может выполнять эту функцию, но практически – быстро выйдет из строя и потребует ремонта или полной замены. Дело в том, что твердые микрочастицы железа и прочих мусорных включений, которые курсируют по трубам вместе с водой, неизбежно оставляют повреждения, в виде царапин, на гладко полированном шаровом механизме. Вследствие чего, у крана, находящегося в промежуточном состоянии, нарушается герметичность.

Шаровый кран

Конусный вентиль

Хороший и бюджетный по стоимости способ решить проблему регулировки температуры батареи. Он отлично справляется с задачей смены интенсивности подачи теплоносителя, но минусом его выступает то, что все подобные операции придется проделывать в ручном режиме. Разметка на данном устройстве не предполагается, поэтому подбирать оптимальное положение вентиля нужно будет опытным путем. Как следствие, постоянное «верчение» краном, в надежде привести температурные показатели в норму, не пройдет для него бесследно – очень часто из строя выходит защитный колпачок устройства.

Вентили регулировки

Автоматический терморегулятор

Для максимально эффективной отдачи тепловой энергии с приборов отопления используются инновационные технологические решения в виде термостатических вентилей, называемых еще терморегуляторами. Они дают возможность потребителю энергоресурсов создавать идеальные условия микроклимата в доме, задавать желаемый промежуток среднесуточных температур в комнатах. С таким устройством владелец помещений может произвести настройку отопительного оборудования так, чтобы максимально снизить свои расходы на оплату энергоресурсов.

Виды термостатов

Все три вида комплектующих изменяют температуру методом количественного объема горячей жидкости в батареях – при увеличении скорости протока последнего, в батарее температура повышается, при обратном действии – понижается.

Способы увеличения теплоотдачи батарей

Наличие/отсутствие возможности повысить теплоотдачу зависит от расчета запаса мощности радиатора. Если прибор не в состоянии выдавать больше тепловой энергии, то тут никакая арматура не поможет.

Попытаться изменить ситуацию можно одним из нижеперечисленных способов:

1. Прежде всего, следует проверить, не произошло ли засорение фильтров и труб. Засоры образуются как в старых зданиях, так и в новых постройках, поскольку в систему попадает разный строительный мусор. Когда чистка не дает результатов, нужно предпринимать кардинальные меры.
2. Повышение температуры теплоносителя. Это можно сделать при наличии автономного теплоснабжения, но при централизованном отоплении вряд ли.
3. Замена типа подключения. Не все способы подсоединения батарей имеют одинаковую эффективность. К примеру, обратное боковое подключение приводит к понижению мощности примерно на четверть. Также на теплоотдачу влияет место монтажа прибора.
4. Наращивание количества секций. Если место расположения и способ подсоединения радиаторов выбраны правильно, а в комнате также холодно, это означает, что тепловой мощности приборов не хватает. Тогда необходимо увеличить количество секций.

Если отопительная система укомплектована батареями с регулировкой температуры, то им требуется определенный запас мощности и в этом заключается их основной недостаток. В результате возрастают расходы на обустройство обогрева, поскольку каждая секция стоит денег.

Комфорта нельзя достичь, если в помещении холодно или слишком жарко, поэтому регулировка тепла в батареях отопления является универсальным решением данной проблемы.

Особенности клапанов

В зависимости от способа установки секции, производят следующие виды терморегуляторов на батарею, различающиеся по форме корпуса:

• Прямые;
• Угловые с вертикальным и горизонтальным расположением;
• Трёхходовой с подсоединением к байпасу, клапану и трубе.

По резьбовому размеру: ½, ¾ и 1 дюйм.

По системе обогрева:

• Однотрубные – объёмные с широким сечением в проходе. Предпочтительнее для устройств с невысоким показателем гидравлического сопротивления в магистрали;
• Двухтрубные – переносят значительное давление в трубопроводах. В них существует возможность регулировать проход теплоносителя в кубометрах в час.

По маркировке:

• Для труб с естественной циркуляцией и умеренным давлением в трубопроводе – индекс G;
• С принудительной циркуляцией и высоким гидравлическим сопротивлением – N или D.

Виды термоголовокИсточник www.teplomatica.ru

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

• На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
• Для фиксации термоголовки нужно слегка нажать на устройство.
• О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

• С помощью дюбелей к стене крепят пластину.
• На пластине закрепляют корпус устройства.
• Посредством хомутов на стене фиксируют капиллярную трубку.
• Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
• Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке устройства позволяют устанавливать наименьшее и наибольшее значение. При этом за установленные пределы колесико уже не повернется.

Регуляторы в одно и двухтрубной системах отопления

Производителями предусмотрено два типа термостатов. Первый вид создан специально для однотрубного отопительного контура и функционирует, поддерживая необходимый баланс в гидравлике отопительной системы. Данный параметр давления стабильный, благодаря равномерному расходу теплоносителя, который предварительно устанавливается на определенном уровне.

При двухтрубном исполнении применяется специальный тип терморегуляторов, рассчитанный на нормальную работу, даже при быстрых и неожиданных скачках давления. Устройства оснащены малым сечением и характеризуются высоким сопротивлением к подобным явлениям. Данные приборы можно поделить на 2 категории:

1. Нуждающиеся в дополнительных мероприятиях по настройке гидравлики;
2. Не требующие подобных настроек.

При задействовании термостата второй категории, без допнастройки, все обогреватели, расположенные на одной линии, будут иметь практически равный расход тепловой жидкости, хотя теплопотери в каждой комнате разные. По факту, полученный тепловой результат будет следующий: при прохождении по батареи объема горячей воды, больше требуемого – помещение будет перегреваться, в противном случае наоборот – будет недополучать тепло. Чтобы не возникало подобных ситуаций, необходимо устанавливать терморегулятор для каждого радиатора отдельно.

Примеры установки

Желательнее ставить термостаты первой категории, правильно настроенные – они обеспечат оптимальную работу клапанов, и как следствие комфортный микроклимат в каждой комнате.

Многие потребители задаются вопросом, нужно ли устанавливать терморегулятор для чугунного радиатора. Ответ положительный – независимо от типа батареи, с термостатом она работает эффективнее. Единственное, что из-за высокой инертности чугуна, регулировка происходит медленнее.
