Дефлектор цаги: что это такое, назначение, устройство, размеры, чертежи

Установка

Правила монтажа вентиляционных дефлекторов отображены в нормативном документе СНиП 41012003, в котором указаны их допустимые размеры и высота места крепления.

Место соединения дефлектора с шахтой может быть:

  • фланцевым – готовое круглое или квадратное изделие с отверстиями для болтов, обеспечивающее герметичность соединению;
  • прямоугольным – применяется в случае квадратного основания дефлектора;
  • круглым – самым распространенным, ввиду более частого применения круглого типа основания.

Рекомендации по установке:

  • вентустановка должна быть доступна для воздушных потоков различного направления;
  • высота конструкции должна превышать высоту конька кровли на 1,5 м. (оптимальная высота для лучшего КПД);
  • не устанавливаться в зоне аэродинамических теней (глухое пространство между зданиями с образованием крутящихся воздушных потоков).

Поставляться дефлекторы могут как в собранном, так и в разобранном состоянии, поэтому перед установкой следует сначала собрать его.

Сделать это возможно своими руками всего в несколько шагов:

  • нижнюю часть установить на вентотверстие, закрепить его болтами или гайками;
  • далее крепится диффузор (с помощью хомута);
  • крепление колпака с обратным конусом или без, с помощью кронштейна.

Но если совпадение по каким-то причинам проблематично, то имеющееся отверстие возможно уменьшить с помощью заранее раскрученной и намотанной на него проволоки из стали.

На что обратить внимание

  • Так же дефлектор должен отвечать всем параметрам конструкции, принятым в документе ТУ 36233780.
  • Если предполагается выброс агрессивных воздушных масс, то не используется дефлектор из оцинкованного железа.
  • Для уменьшения тяги во время сильного ветра целесообразным будет установка задвижки перед дефлектором.
  • Предварительный просчет температуры воздуха из вентотсека позволит правильно подобрать материал, из которого изготовлена установка.

Ремонт

За правильным функционированием вентсистемы, как и любого прибора, следует следить.

О неисправности системы расскажут:

  • запах сырости, гнилостности, прения;
  • появление грибковых поражений плесени в соответствующих местах с повышенной влажностью (за раковиной, в ванной, за шкафами, тумбами столов), так и на открытых местах (на стенах, потолках);
  • образование конденсата (на окнах, стенах, поверхности мебели);
  • сырость и прохлада — особенно чувствуются по хранящимся в помещении вещам;
  • трудности поступления кислорода и, соответственно, затруднение дыхания;
  • сама система может издавать гул или глухие хлопки, источать горелый запах.

От качественной работы всей вентиляционной системы зависит не только внутренний микроклимат помещения, но и безопасность нахождения в нем, ведь продукты сгорания могут начать скапливаться и провоцировать осложнения в работе дыхательных путей.

Если вы заметили появление данных признаков, необходимо провести диагностику, выявление и устранение причин выхода из строя вентиляции.

Диагностика неисправностей

Несомненно, обращение к услугам специалиста в данном вопросе является наиболее приоритетным.

Но возможно провести и предварительное диагностирование с помощью одного из способов:

  1. в одной из комнат приоткрывается окно/форточка. А к решетке вентиляции подносится бумажный лист. Он засасывается и удерживается на решетке при нормальном функционировании.
  2. Чтобы получить более точный результат, поможет использование специального прибора – анемометра. С его помощью производят замер скорости воздухопотока. Соотнеся его с диаметром шахты, получают точный расчет потока из данных специальной таблицы. Или с помощью формулы: Q = V * S * 360 V – показания анемометра; S – площадь вентотверстия; Q – объем проходящего потока.

Полученный результат сравниваем с принятыми нормами циркулирования:

  • в кухонном помещении – 60 куб.м/час.;
  • в ванной и туалетной комнате – 25 куб.м/час.

Теперь перейдем к рассмотрению наиболее часто встречающихся причин поломок, это:

  • неправильный монтаж установки;
  • несоответствующая эксплуатация;
  • игнорирование профилактических мероприятий;
  • механические повреждения;
  • процесс коррозии;
  • снижение износостойкости;
  • образование пробки из мусора;
  • компрессор недостаточной мощности или его поломка;
  • неэффективность фильтров и др.

Перечисленные причины могут привести к выходу из строя вентсистемы и нарушению всего циркуляционного процесса.

Своими силами рекомендуется проводить лишь мелкий ремонт, профилактику и очищение стенок вентшахты, без серьезного вмешательства и демонтажа конструкции.

Область применения устройства

Ротационная турбина хорошо себя зарекомендовала в помещениях и на объектах, на которых необходим повышенный воздухообмен.

Ее применяют:

  1. В жилых частных и многоквартирных домах. Нужно помнить, что к работе вентиляционных шахт многоэтажных жилых домов предъявляются особые требования. Устройство помогает справиться с проблемой недостаточной вентиляции помещений, чердачного пространства, полностью устраняет явление обратной тяги.
  2. На животноводческих фермах и в сельскохозяйственных зданиях — в конюшнях, птичниках, зернохранилищах, на сеновалах и т. д. Помогает выводить газы и испарения, которые образуются во время содержания животных, поддерживает оптимальную влажность.
  3. На перерабатывающих предприятиях. Энергонезависимая вентиляционная система позволяет сэкономить средства на энергоносителях. Исключением являются объекты, деятельность которых связана с опасными для здоровья человека веществами.
  4. В общественных местах — спортивных комплексах, бассейнах, торговых центрах и кинотеатрах.

Кроме помещений, турбину используют для вентиляции подкровельного пространства.

Если мощности одной установки оказывается недостаточно, то на основании проведенных расчетов проводят монтаж установки с несколькими турбодефлекторами для вентиляции

Виды турбодефлекторов

виды турбодефлекторов

Существует большой выбор вращающихся оголовков на дефлекторах. Каждый вид эффективно действует в определенных условиях и отличается своими техническими особенностями. Разница есть даже между турбодефлекторами без видимых внешних отличий.

Виды дефлекторов:

  • ЦАГИ – изделия с расширенным вентканалом;
  • Колпак-флюгер;
  • Грибок Волпера циллиндрической формы;
  • Турбодефлектор с круглой вращающейся насадкой.

На верхней части некоторых видов устанавливаются железные зонтики. Такие элементы не улучшают тягу, они предназначены только для защиты от дождя.

работа турбодефлектора

Форма открытых изделий:

  • Плоские;
  • Двускатные;
  • Со съемной крышкой;
  • Полукруглые.

Отличия по принципу работы:

  • Ротационные;
  • Турбинные;
  • Дефлекторные.

Дефлекторы для кондиционеров выглядят, как отражающий экран, сдерживающий воздушный поток. Турбины отличаются по материалу изготовления деталей и диаметру соединительного основания.

По материалу изготовления

виды турбодефлекторов по материалу изготовления

Выбор материала определяется имеющимся бюджетом и отдельными предпочтениями. В некоторых турбинах используются пластиковые элементы, которые нормально взаимодействуют с влагой и химическими компонентами осадков.

Распространенные материалы:

  • сталь оцинкованная, хромированная или с матовым покрытием используется для создания бюджетных моделей;
  • нержавейка в 2 раза дороже, для изменения ее цвета используются порошковые краски;
  • конструкционный металл покрывается полимерным составом, чтобы цвет совпадал с кровлей или фасадом здания;
  • твердые и крепкие соединения углерода и железа используются для изготовления пластичных листов.

Важно! Горячая оцинковка металла нужна для защиты от ржавчины. Такой способ обработки очень надежный

Материал погружается в электролитную ванну или обрабатывается током, чтобы наполнить поверхность молекулами хрома. Визуальные качества дефлекторов в результате улучшаются, и повышается их стойкость к внешнему воздействию.

По диаметру присоединительного кольца

Ширина посадочного места видна на маркировке и в паспорте турбодефлектора. Изготовленные конструкции имеют шаг увеличения 5 мм для размеров от 100 до 200 мм.

Более широкие стандартные основания: 250 мм, 300 мм, 315 мм, 400 мм, 500 мм, 600 мм, 680 мм, 800 мм.

Изделия нестандартных размеров производятся по индивидуальному заказу. Максимально допустимое отличие в диаметрах крепления и трубы – 15%.

Турбодефлекторы ставятся на выходную часть трубы. Их форма бывает круглая и квадратная. Для вентканалов из каменной кладки или кирпича нужны турбины с прямоугольным основанием, переходящим в круглое.

Дефлекторы систем вентиляции

Устройство и принцип действия

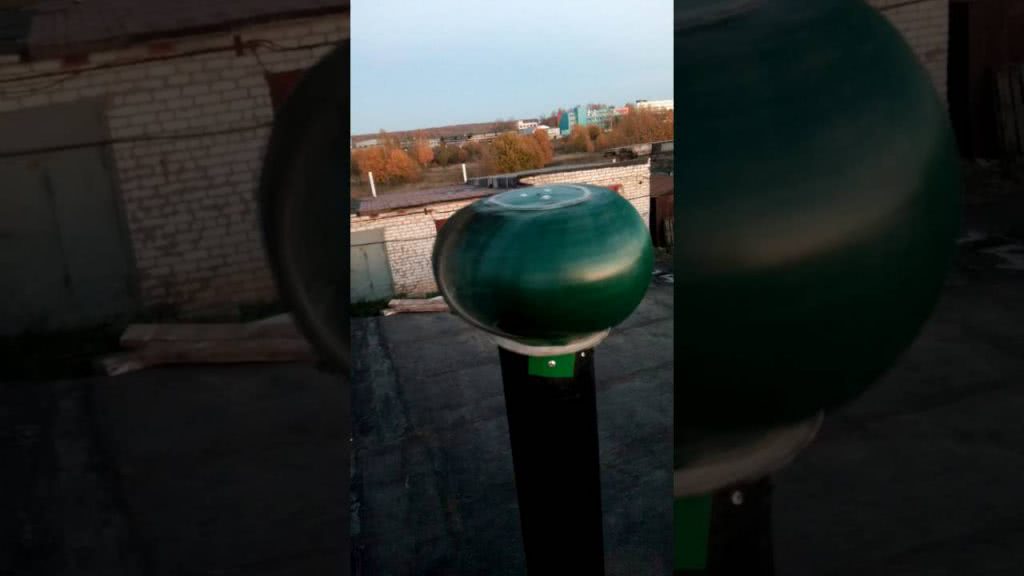

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

На схеме показаны потоки ветра (рис. а) и потоки воздуха на выходе из канала (рис. б), а также зоны повышенного и пониженного давления (отмечены символами «+» и «-«).

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

  1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
  2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
  3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

  1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
  2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
  3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

  • Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
  • Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
  • Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
  • Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
  • Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
  • Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

  1. Медь
  2. Оцинкованная сталь
  3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Для чего нужен турбодефлектор

Первое, что приходит на ум при поверхностном знакомстве с прибором, это вопрос, зачем потребовалось делать столь сложную конструкцию насадки на дымовую трубу. Ведь при правильном планировании дымохода или вентиляции ее производительности должно хватать с избытком.

Турбодефлектор – это устройство, способное увеличить тягу в трубе без использования любых дополнительных источников энергии. В необычной конструкции насадки нет электродвигателя, как в привычных приточно-вытяжных схемах вентиляции.

Понятно, что механический турбодефлектор уступает в производительности по воздуху системам на основе электровентиляторов, но чаще насадки на трубу и не рассчитаны на соперничество с мощными электродвигателями.

Насадка используется для вентиляционных каналов или дымоходов:

  • В зданиях технического назначения с высоким уровнем загазованности или повышенной влажности. Можно установить вентиляционную трубу с турбодефлектором, и это поможет избавиться от подвальной сырости;
  • В комнатах и жилых помещениях, простаивающих большую часть времени в закрытом виде, без постоянно действующего отопления. Обычно это снижает эффективность работы стационарной приточно-вытяжной вентиляции, поэтому для таких построек традиционно ставят невысокие вытяжные оцинкованные каналы с насадкой;
  • Зданий иди частных домов, зажатых соседскими постройками, с высоким рельефом местности или насаждениями деревьев, меняющих профиль и направление ветровых потоков над крышей.

Насадка турбодефлектора для трубы оказалась очень кстати для дачи или загородного домика, в которых нет электроэнергии, помещение протапливается раз в неделю при очередном посещении на выходных.

Особенности монтажа

Заводской турбодефлектор – конструкция цельная, уже готовая к установке. В ней есть активная подвижная верхняя часть и основа, включающая подшипники с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.

Внимание! При монтаже важно учитывать, что дефлектор любой модификации должен возвышаться над крышей на 1,5-2,0 м. При соблюдении этого устройства тяга в вентиляционном канале еще усилится

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими

При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими. При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.

Зачастую жильцы частных домов сталкиваются с проблемой неэффективного отвода продуктов сгорания в печках, каминах либо котлах. В таких ситуациях возникает высокий риск отравления парами горения, в результате прекращения оттока дыма. В большинстве случаев такая проблема возникает из-за сильных порывов ветра, неправильно выбранного диаметра трубы или засорения дымохода. Такого рода проблемы может решить грамотно сделанный и правильно установленный дефлектор. Он дает возможность увеличить КПД до 20 %.

Прежде чем приступить к изготовлению вентиляционного дефлектора, необходимо понимать принцип работы данного устройства. Заключается он в возникновении зоны низкого давления в результате обтекания диффузора, другими словами в перенаправлении воздушных потоков, благодаря чему интенсивность воздушных масс увеличивается и, соответственно, повышается тяга.

Особенности установки и обслуживания

установка турбодефлектора

Монтаж выполняется на крыше, но собирать дефлектор лучше на рабочей поверхности.

Установка:

  • входной патрубок ставится на трубу и просверливается;
  • патрубок и труба скрепляются болтовым соединением;
  • колпак турбины устанавливается на диффузор и прижимается хомутами.

Советы:

  • место установки турбодефлектора зависит от цели его использования;
  • изделия ставятся на крышах и вентиляционных выходах;
  • чтобы создать поток воздуха под кровлей, можно использовать турбину с толщиной основания 31,5 см;
  • на скатной крыше изделие монтируется на самом верхнем участке;
  • толщина снежного покрова учитывается при установке на плоской крыше;
  • высота турбины не должна быть меньше 18 см;
  • задвижки или воздуховоды с регулировкой применяются для уменьшения теплопотери зимой.

Нужно помнить, что длина трубы увеличивается за счет дефлектора для вентиляции.

советы по монтажу и эксплуатации

Детали, указывающие на необходимость ремонта:

  • сырой или гнилой запах;
  • плесень или грибок в помещении на участках с высокой влажностью;
  • конденсат;
  • в помещении становится прохладнее, чувствуется сырость;
  • плохая насыщенность кислородом;
  • вентиляция гудит, чувствуется горелый запах.

Причины неисправности:

  • ошибки, допущенные при установке;
  • неправильное использование;
  • отсутствие профилактической чистки;
  • повреждения;
  • ржавчина;
  • плохая износостойкость материала;
  • мусорная пробка в трубе.

ремонт турбодефлектора

Способы диагностики:

  1. открывается форточка, к вентрешетке прикладывается бумага. Если лист удерживается и не падает, значит есть тяга и турбодефлектор работает исправно.
  2. Анемометр используется для точных измерений. Прибор показывает скорость оттока воздуха. Полученный показатель соотносится с диаметром шахты для вычисления объема проходящего потока.

Турбоефлекторы устанавливаются для создания дополнительной тяги в дымоходах на зданиях, требующих улучшения воздухообмена. Они изготавливаются из разных материалов и отличаются по размерам. Турбодефлекторы легко устанавливаются, не потребляют электричество и долго служат.

Установка классического прибора

Ставить этот вид колпака на дымоход несложно. Классический прибор установить сможет практически любой человек. Для решения этой задачи не нужно иметь какие-либо специальные знания и навыки.

Для выполнения работы нужно заранее подготовить:

  1. Инструментарий.
  2. Сам дефлектор.

При осуществлении монтажа может понадобиться две лестницы. Одна нужна для того, чтобы подняться на крышу, а вторая — на конек.
Процедура установки осуществляется достаточно просто.

Для этого нужно выполнить следующие шаги:

  1. Зафиксировать нижнюю часть прибора на устье дымохода с помощью специальных болтов.
  2. Далее монтируют верхнюю часть колпака (диффузор) посредством использования хомутов.
  3. На третьем шаге выполните монтаж защитного козырька. Для этого используйте кронштейны.

После закрепления классического устройства на дымоход качество тяги возрастет на порядок. Цена изготовления данного устройства небольшая. Поэтому не стоит экономить на его установке.

Ошибки и проблемы с устройством

Неправильная работа может быть следствием подбора устройства неправильногог размера — оно может провалиться внутрь трубы дымохода, закрыв путь для выхода продуктов горения.

Диаметр патрубка дефлектора должен равняться диметру внутренней трубы дымохода. Если дымоход кирпичный, а прибор имеет круглое сечение, то потребуются переходники.

Если патрубок дефлектора немного меньше диаметра трубы дымохода, то в качестве уплотнителя можно использовать проволоку, намотав её на основание и увеличив таким образр внешний диаметр.

Вторая ошибка – выбор вращающейся модели для районов с холодными и снежными зимами, что приводит к обледенению прибора и занесению его снегом.

Неэффективность дефлектора может возникнуть при неправильном выборе места установки:

  • корпус прибора плохо обдувается ветрами различных направлений;
  • в местности с порывистыми ветрами более эффективным будет н-образный дефлектор;
  • нужно избегать установки устройства в зоне аэродинамической тени от деревьев и более высоких сооружений, находящихся рядом;
  • прибор должен находиться выше конька крыши и выше других сооружений, если они присутствуют рядом с дымоходом.

Четвертая проблема – поломка вращающихся моделей. Не забывать периодически проводить обслуживание отдельных частей дефлектора, смазывать вовремя подшипники.

Если приспособление было произведено своими руками, а использованный материал оказался дешевым и некачественным, то устройство со временем проржавеет и потребуется замена на новый.

Если вместо дефлектора установлен простой колпак, то он может обледенеть и продукты сгорания останутся в доме, что приведёт к летальному исходу, если это произойдёт ночью. Поэтому нужно сразу ставить дефлектор и не экспериментировать с различными козырьками-колпаками.

По степени взаимодействия с механизмом тяги существует несколько моделей.

  • Активные. Эта разновидность отличается встроенным дымососом в своей структуре, при этом он должен беспрерывно работать на протяжении всего времени, в течение которого в топке горит огонь. Они зависят от источника энергии и не используются для отопительных систем с малой мощностью.
  • Активно-пассивные имеют маломощный дымосос, которой необходим лишь при неблагоприятных погодных факторах (буря или безветрие), а также при чрезмерно интенсивной топке.
  • Пассивно-активные. В таких модификациях дефлектор самостоятельно формирует собственную тягу методом, не зависящим от источника энергии.
  • Пассивно-технологические варианты, при которых полностью отсутствует какая-либо собственная тяга.

В зависимости от аэродинамического механизма дымохода различают следующие:

  • неполное устройство – предполагает, что в пространстве, в котором установлен дефлектор, присутствует особая область сильного заветривания, так называемый карман, где скапливается воздух, различные газы и дымовые смеси;
  • полный открытый – в таких конструкциях карман отсутствует, однако, ветер может беспрепятственно проникать в функциональное пространство устройства;
  • закрытый – здесь нет ни ветрового кармана, ни возможности для проникновения воздушных масс внутрь дефлектора;
  • дефлектор-флюгер;
  • вихревой дефлектор.

Область применения

Использовать турбодефлектор можно не только для частных домов и других жилых помещений, но и для промышленных и сельскохозяйственных. В животноводческих комплексах турбины устанавливают для удаления газов и влажности, а на перерабатывающих предприятиях для экономии электроэнергии, чтобы снизить производственные затраты. Ротационные дефлекторы подходят и для бассейнов, спортивных комплексов и других общественных мест.

Турбодефлекторы с размером основания от 11 до 19,5 см рекомендуется устанавливать для вентиляции погребов, гаражей и комнат. От 20 до 31,5 см используются для помещений с площадью до 50 м2, от 35 до 68 см применяются для многоквартирных домов и зданий с большой площадью, в том числе животноводческих ферм, складов и так далее.

Ценность именно турбированного дефлектора

Вентиляция без электричества с применением турбодефлектора эффективнее в 4 раза по сравнению с другими моделями этого устройства. При этом работает система по простому принципу: активная головка под воздействием ветра крутится, обеспечивая динамичную циркуляцию воздуха.

Вариант самодельного дефлектора для гаражной вентиляции

Турбина вращается только в одну сторону, обеспечивая интенсивность обращения воздушного потока и препятствуя образованию обратной тяги. Находящийся в вентканале воздух разрежается и происходит вытягивание газов, пара, влаги, избыточного тепла, пыли из подкровельного пространства, а также из внутренних помещений здания.
