Плюсы и минусы самодельных конструкций
Преимущество только одно: самому можно сделать конструкцию, которая идеально подойдет для свободного места в квартире.
Из явных минусов:
- Самодельный турник вряд ли обойдется дешевле покупного. Только на материал придется потратить в районе 1000 рублей — не говоря про расходы на сварку и резку металла (если это делать не самому). Простой настенный турник — будет стоить в районе 1500-2000, если брать новый в магазине. То есть экономным такой способ не назовешь.
- Расходы по времени. В зависимости от модели — на изготовление и крепление придется потратить не меньше 2-3 часов (не считая расчеты и поход в магазин за материалом).
- Сложность обработки металла в домашних условиях. Если у вас нет свободного гаража, подвала или мастерской — работать с металлом придется в квартире. Это и шумно, и грязно, и можно запачкать (металлическими опилками, как минимум) интерьер.
Если подытожить: самодельный турник стоит делать, если вы любите что-то мастерить, или хотите получить что-то необычное, чего нет в магазине.
Сложность
Как ты уже мог догадаться, создание турника в домашних условиях — это сложно. Плюс ко всему, если у тебя нет мастерской, гаража или хотя бы подвала, работать с металлом придется прямо в квартире. А это будет довольно шумно, грязно и, возможно, опять-таки затратно (если ты, например, испачкаешь интерьер).
Таким образом, самодельный турник — это удел мастеров на все руки или людей, которые уже не знают, чем занять себя в самоизоляции. Во всех остальных случаях советуем купить готовый спортивный снаряд.
Время
Как мы все прекрасно знаем, время такой же ценный ресурс, как и деньги. Но если ты решил заняться изготовлением турника, будь готов потратить на это не один час. Прежде всего, тебе придется заказать все необходимые материалы, затем произвести расчеты габаритов конструкции, заняться обработкой металла, его сваркой и так далее. Для неподготовленных людей тут может не хватить и недели.
О нагрузках
Уже при подтягивании кратковременная механическая нагрузка на турник может достигать 2,5 веса занимающегося, т.е. до 200 и более кгс. При выполнении таких относительно несложных упражнений, как подъем переворотом или выход силой, это значение удваивается.
Гимнастические перекладины, на которых можно крутить солнце, рассчитываются на мгновенные нагрузки в 1200-1700 кгс, и, тем не менее, случаи, когда на соревнованиях у турника отрывалась перекладина, известны. Поэтому домашний турник для медленных упражнений без маха должен держать не менее 200-250 кг, а уличный как минимум втрое-вчетверо больше.
Особенности и способы крепления турников разных типов
Турники различаются материалом, из которого они изготовлены, способами крепления и наличием дополнительных опций. Чаще всего перекладины делают в виде полой трубы из металла или длинного цилиндра из прочного дерева. Многие из них снабжены сверху мягкими накладками, чтобы руки не скользили, не появлялись мозоли. Рассмотрим наиболее популярные варианты снарядов.
В дверной проем
Самый простой и компактный вид снаряда. Перекладина крепится к откосам дверного проема с помощью болтов и анкеров. В среднем такая конструкция рассчитана на вес до 150 кг. Однако учитывайте, что при рывковых нагрузках на перекладину к вашему весу нужно добавить еще порядка 20-30 кг. Прочность снаряда также будет зависеть от крепости материалов, из которых состоят стены и откосы.
Турники в дверной проем бывают съемные и несъемные. Несъемные конструкции представляют собой перекладину с круглым сечением – трубу, которая прочно прикрепляется к стенам и остается в таком положении. Труба может быть раздвижной. Это более универсальный вариант, так как он одинаково хорошо подходит для узких и широких дверных проемов.
В продаже также можно найти съемные распорные турники. Они не требуют монтажа, а держатся в проеме за счет давления распорной пружины. При правильной установке такая конструкция считается надежной, но если поставить ее не совсем ровно, то может сорваться при высокой нагрузке. Поэтому заниматься на таких перекладинах вниз головой не рекомендуется.
На стену
Настенный турник крепится болтами и анкерами к вертикальной плоскости. Он предоставляет больший простор для тренировок, так как дает возможность выполнять более сложные упражнения. Нередко настенные конструкции бывают дополнены брусьями, перемычками для нейтрального хвата, кольцами.
Турник, закрепленный на стене, может быть обычным стационарным, съемным или складным. Последние два варианта более предпочтительны для малогабаритных квартир. Крепить снаряд разрешается только в стены из кирпича или бетонных блоков.
Турник-брусья-пресс 3 в 1
Некоторые турники представляют собой полноценные спортивные тренажеры 3 в 1: на них можно не только подтягиваться, но также качать пресс и выполнять сложные гимнастические упражнения. Обычно такие снаряды крепятся на стену. Они удлинены, снабжены снизу дополнительными ручками и откидными элементами со специальными мягкими накладками, на которые можно опираться локтями.
Встречаются также напольные приспособления 3 в 1. Однако они менее компактны, устанавливать их можно только при наличии свободной площади. В напольный набор чаще всего входят турник, скамья, держатели для снарядов, используемых при силовых тренировках. Такой инвентарь лучше всего подходит для людей, серьезно занимающихся спортом.
Наддверный
Наддверный турник по сути является вариантом настенного тренажера, только монтируется он непосредственно над дверным проемом. Это один из наиболее удобных вариантов, поскольку он не мешает проходить из одной комнаты в другую, а также почти не ограничивает движения во время занятий. Также основная металлическая трубка может быть оборудована дополнительными перекладинами и кольцами.
Наддверное расположение турника удобно для выполнения упражнений, требующих высокой амплитуды движений, но детям заниматься с подобным снарядом будет сложно. Чтобы дотянуться до перекладины, им придется вставать на табурет или стул.
Угловой настенный
Это перекладина, которая устанавливается в углу комнаты, сразу на две стены. Большой плюс такого инвентаря – компактность, много места он не займет. Однако упражнения на нем ограничиваются в основном подтягиваниями – простора для маневра приспособление не дает.
Чаще всего угловые турники бывают металлическими, несъемными, поскольку закрепить в углу съемную конструкцию довольно сложно. Монтировать угловой снаряд также разрешается только в кирпичные или бетонные стены.
Навесной
Навесное приспособление крепится анкерами и длинными болтами к потолку. Если закрепить турник далеко от стены, то на нем можно будет выполнять даже сложные гимнастические элементы. Обычная потолочная перекладина может быть оборудована рукоятками для прямого хвата, кольцами, поперечными перемычками. Некоторые модели можно регулировать по высоте, при необходимости опуская немного ниже.
Схемы и размеры
Рассмотрим схему создания уличного турника. Для классического снаряда для улицы потребуется всего 2 вертикальных трубы сечением порядка 150 мм. В грунт инсталлируется 50-70 см. Перекладина на таком турнике должна быть размером не менее 1,2 метра, иметь сечение до 37 мм. Для создания перекладины (ее еще называют «поперечиной») используются трубы с сечением 25-45 мм, сделанные из хорошей легированной стали. Следует сделать замер рулеткой внутреннего диаметра. Поперечины для детских спортивных снарядов по диаметру должны быть меньше на 10 мм, тогда результативность занятий не будет снижаться. Размеры турника, соответствующего общему стандарту могут быть такими:
- поперечная перекладина составляет длину до 1,55 метра;
- сечение трубы для взрослого снаряда – до 42 мм;
- сечение перекладины детского снаряда – до 28 мм;
- нагрузка может достигать до 750 кг (большая конструкция);
- для детского турника достаточно будет нагрузки 280 кг;
- нередко турник монтируется в комплексе с брусьями, ширина их должна быть от 0,55 до 0,65 метра.
Чертеж уличного турника
Нередко турник монтируется в комплексе с брусьями, ширина их должна быть от 0,55 до 0,65 метра. Для самого турника понадобятся металлические трубы порядка ста миллиметров.
Пример чертежа простого уличного турника
Далее рассмотрим стандартную конструкцию турника для квартиры. Фиксировать ее можно к потолку или стене. Материалы, которые потребуются:
- поперечина длиной 125 см;
- уголки (или пластинки из металла толщиной 5 мм) – 2 шт. размером 35х5 см;
- квадратные трубы 40х40 мм.
Чертеж турника с брусьями
Если говорить о материалах, то важным компонентом при установке вертикальных направляющих является бетон
Важно его правильно приготовить. Чаще всего используют соотношение цемента и песка – 1: Какие еще материалы и инструменты потребуются:
- средних размеров гравий;
- емкость для размешивания бетона (это может быть длинное корыто);
- штыковая и совковая лопаты;
- желательно иметь аппарат для сварки, фиксирующие элементы надо будет приваривать;
- нельзя в этом деле обойтись без хорошего уровня, лучше всего использовать уровни немецкие или российские;
- потребуется корытце для краски, кисти и сама краска с растворителем;
- в деревянных конструкциях загодя следует просверлить все отверстия.
Завершающие работы
Рассмотрим дальнейший процесс того, как сделать турник на улице своими руками из железа. Через 2-3 дня после стабильного застывания цементного раствора приступают к монтажу стоек и перекладины. При помощи сварки фиксируют трубу-перекладину в выбранном месте. Как вариант, в качестве крепежа можно использовать болтовое крепление. В этом случае края трубы сплющивают, чтобы обеспечить возможность сверления отверстий под винты.
Для крепления верхних и боковых элементов к деревянным брускам применяют метизы типа болтов или саморезов. Самым надежным считается узел с болтовым креплением, где используются шайбы и контргайки. Дополнительную прочность перекладине поможет придать оснащение широкими хомутами либо скобами.
Как подобрать турник
Вариантов изготовления уличных тренажёров множество. Чтобы определиться с конструкцией, нужно точно понять, что хочется получить от спортивного снаряда. У людей, постоянно занимающихся физкультурой, этот вопрос не возникает — помогает накопленный опыт регулярных упражнений.
Что дают регулярные тренировки на турнике
Тем, кто занимается физкультурой изредка и не систематизирует свои навыки, можно напомнить о важных моментах:
- Турник представляет собой простейший спортивный снаряд, который может быть легко изготовлен собственноручно. Если нет желания или времени это делать, покупают в профильном магазине готовое изделие как по отдельности, так и в комплекте с другими гимнастическими снарядами.
- На турнике могут с удовольствием заниматься все люди, независимо от возраста, начиная от пожилых людей и заканчивая самыми юными представителями.
- Занятия на этом снаряде позволяют физкультурнику постоянно держать себя в хорошей форме, быть подтянутым и сильным.
- Упражнения пассивного характера на турнике помогают вытянуть и расслабить позвоночник, снимая напряжение после работы в неудобной позе на приусадебном участке.
- Для школьников и студентов чрезвычайно полезно выполнение упражнений на расслабление после длительного сидения за партой. Они помогают исправить осанку и получить дополнительный заряд бодрости в результате активизации кровообращения.
- Тренировки, носящие регулярный характер, повышают выносливость и устойчивость к повышенным психологическим нагрузкам, сопровождающим нас повсюду.
- Разнообразие исполнений турников, их разумное сочетание с другими спортивными снарядами весьма привлекательны для детей младшего возраста, что постепенно втягивает их в занятия физкультурой.
- Занятия на свежем и чистом загородном воздухе способствуют укреплению организма и очистке его от вредных продуктов, которыми насыщен воздух городов.
Тренировки на свежем воздухе полезны и приятны
Виды турников
Выбор конструкции этого несложного снаряда зависит от многих факторов, среди которых размер участка. Было время, когда типовая его площадь составляла 4 сотки. Понятно, что на таких территориях устройство спортивного городка или простого турника не является первоочерёдной задачей.
-
Настенный турник.
-
Турник с перекладиной на двух стойках.
-
Гимнастический комплекс — способы тренировки можно существенно расширить, если вместе с турником установить параллельные брусья, шведскую стенку и подвесить канат.
-
Детский гимнастический комплекс — ребёнок с удовольствием будет проводить время на таких тренажёрах, особенно, если состав дополнить маятниковыми качелями.
Как сделать дома?
Спортивное оборудование можно изготовить самому. Главное — подобрать необходимые чертежи турника для дома, и размеры деталей скорректировать согласно своим параметрам.
Вот примерная схема изготовления турника из стальной трубы и пары деревянных брусков. В деревянных опорах по центру высверливаются отверстия с диаметром, соответствующим диаметру трубы. На концах самой трубы потребуется сделать два крестовых распила, глубиной порядка 5-7 сантиметров. По сторонам срезаются два противоположных лепестка (расположение оставшихся лепестков должно быть одинаковым). А дальше поступают таким образом:
- На трубу нанизываются деревянные бруски.
- Лепестки разгибаются и плотно примыкаются к деревянному основанию.
- В проеме отмечается место монтажа элементов.
- Просверливаются отверстия в стене, на деревянных заготовках и металлических лепестках.
- По заготовленным отверстиям проводится фиксация труб с помощью деревянных брусков.
С данным турниками в общем-то все. ㅤ
А если заняться изготовлением турника для рук, то понадобятся водопроводные уголки и стальные фланцы. ㅤ
Изготовление происходит по следующей схеме: ㅤ
- К обрезкам стальной трубы, длиной примерно 15-20 см, приваривается воротниковый фланец.
- С другой стороны на обрезок устанавливается водопроводный уголок (заранее нужно подготовить резьбу).
- Длинный кусок стальной трубы, который будет основой турника, прикручивается к обрезкам с уже установленными уголками.
- Готовая конструкция фиксируется на стене при помощи дюбелей.
Более сложная конструкция — это настенный турник 3 в 1.
Процесс сборки выглядит примерно так: ㅤ
- Из квадратных профилей необходимо сварить конструкцию в форме буквы «Н»: боковины в среднем по 65 см каждая, перекладина – 55 см;
- К верхней части перпендикулярно вышеуказанной заготовке приваривается пара профилей по 55 см.;
- Между расходящимися профилями приваривается поперечная круглая труба, длиной 75 см, к ее концам приваривается еще пара обрезков по 20 см с ㅤнезначительным уклоном вниз.
- Отступив от верха примерно 15-20 см, между расходящимися профилями, параллельно верхней трубе с ручками, приваривается квадратный профиль, длиной 70 см.
- Между параллельным профилем и трубой закрепляется пара поперечных кусков профиля по 15 см, служащих для укрепления всей конструкции.
- Между концами квадратных профилей, от верхнего к нижнему, привариваются обрезки трубы, длиной 40 см каждый.
- К основанию конструкции в форме буквы «Н» привариваются ручки-продолжения и перпендикулярные ручки.
- К поперечине в форме буквы «Н» и на ее боковины привариваются куски металлических листов. После того, как конструкция будет окрашена, туда будут установлены специальные подушки. ㅤ
- Крепить такую конструкцию желательно к стене на стальные крючки. Этот тренажер должен быть съемным. Это довольно практичный вариант и подходит для использования даже в небольших по площади помещениях.ㅤ
Конечно, размеры турника приведены с учетом параметров среднестатистических пользователей. Их можно изменить, взяв за основу собственные объемы.
Эти советы и чертеж послужат подсказками при изготовлении этого довольно сложного турника.
Выбор подходящей модели
Чтобы правильно подобрать модель турника, вначале необходимо определиться с целями и бюджетом. Для тренировок во дворе рекомендуется создавать комплексный снаряд, состоящий как минимум из перекладины и брусьев. Уличный турник подразделяется на следующие виды:
- простые перекладины;
- каскадные турники (наличие нескольких перекладин с разной высотой);
- турники со шведской стенкой и брусьями;
- спортивные комплексы, включающие в себя сразу несколько снарядов.
При ограниченном бюджете или отсутствии большой свободной площади рекомендуется делать выбор в пользу простых перекладин
При создании снаряда своими руками для дачи нужно в первую очередь обращать внимание на собственные запросы. Для детей отлично подойдет конструкция из турника, шведской стенки и гимнастических колец
Отдельные элементы металлического турника соединяются между собой при помощи сварки или специальных креплений.
На любую перекладину дополнительно можно вешать кольца и канат. Они приобретаются отдельно и могут использоваться только по мере необходимости. Если планируется установить турник на даче, и имеется достаточное количество свободного места на участке, можно сделать полноценную площадку, добавляя и брусья, и несколько перекладин с разной высотой, и отдельную шведскую стенку.

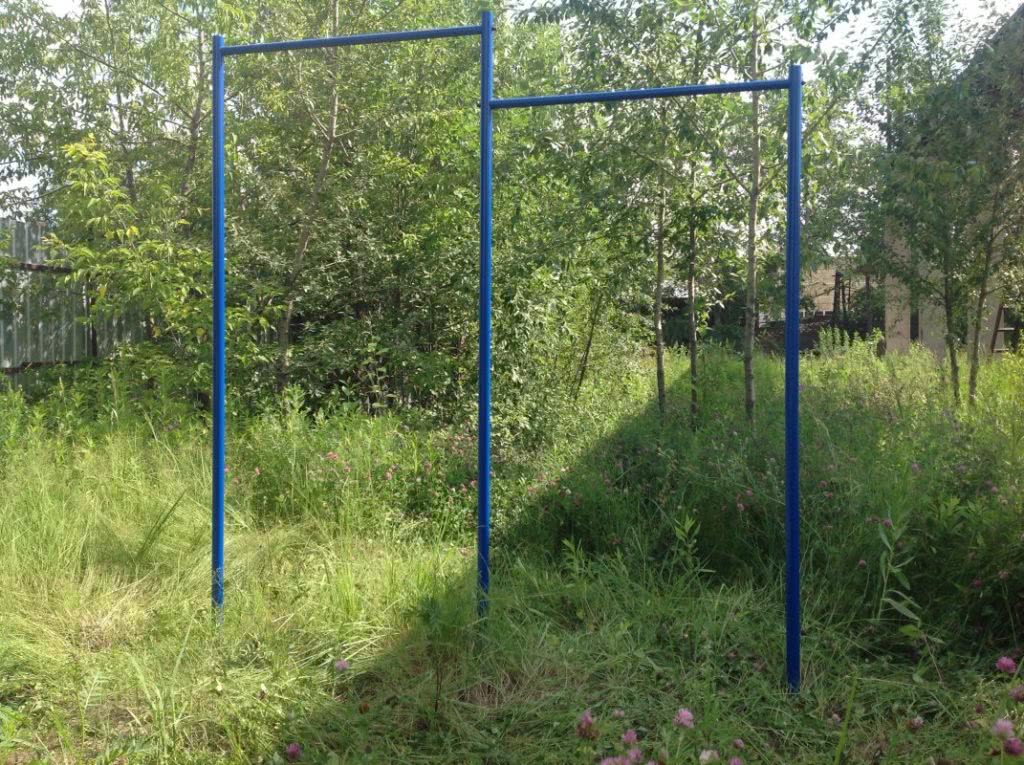

Перекладина
Каскадный

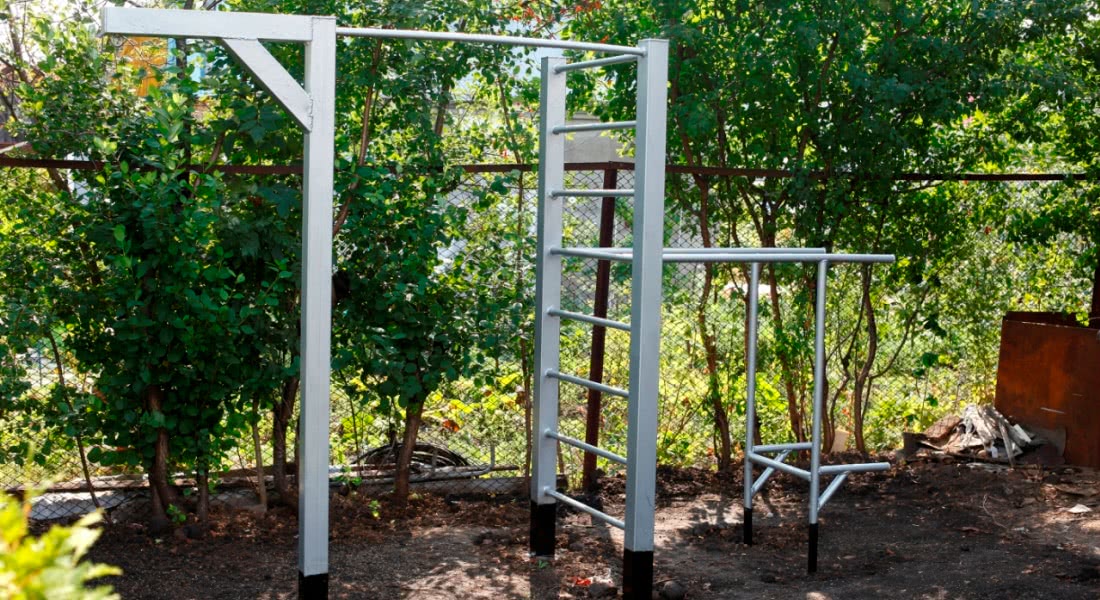

Со шведской стенкой и брусьями
Спортивный комплекс
Общая информация о турнике
Турник — спортивное сооружение, состоящее из горизонтальной перекладины, прикреплённой к вертикальным стойкам. Перекладина, на которой можно висеть и выполнять различные упражнения, обычно располагается выше роста человека, в противном случае полноценно тренироваться на этом снаряде не получится. Турник можно устанавливать в квартире, на улице. Этот тренажёр — обязательный элемент спортивных комплексов.

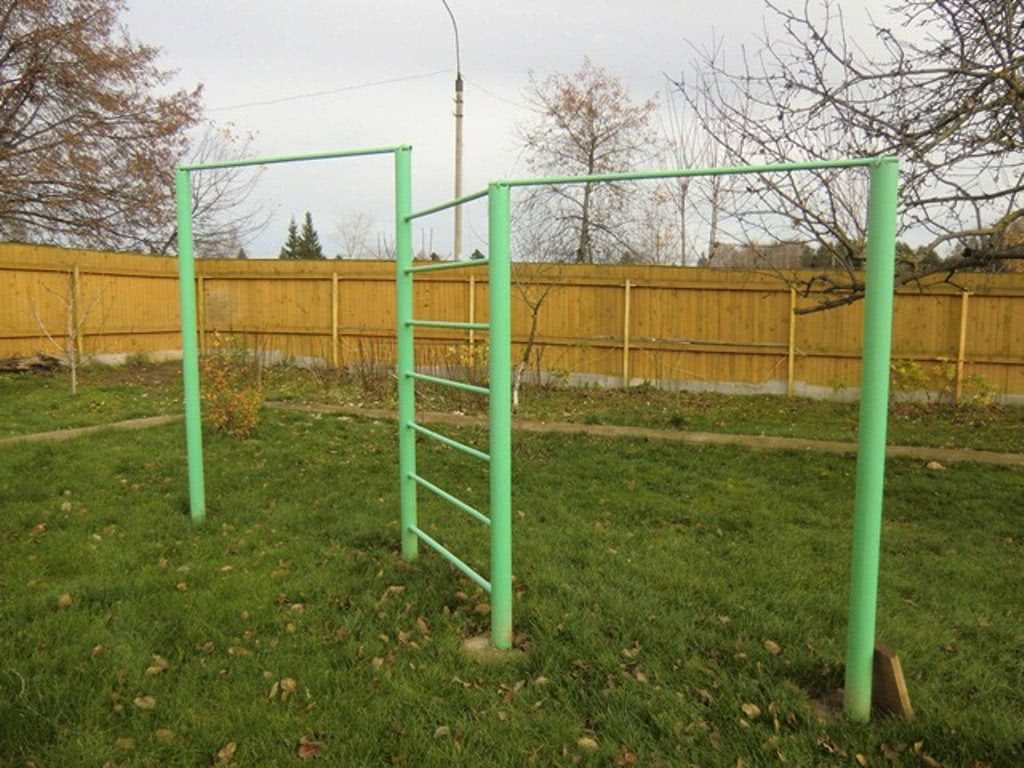

Два турника соединены шведской стенкой, что позволяет разнообразить выполняемые упражнения
Виды турников
Турник может иметь как одну, так и несколько перекладин, прикреплённых к стойкам на одинаковой или на разной высоте, что делает его настоящей находкой для простейших тренировок всей семьи. Взрослым и детям будет удобно физически развиваться и совершенствоваться на турнике, построенном с учётом их роста.
Разноуровневый турник позволяет тренироваться всем членам семьи
Многоуровневая конструкция — это не единственная разновидность турника. Спортивное сооружение может оснащаться дополнительно брусьями, гимнастическими кольцами, лестницами, канатом. В этом случае речь идёт о турнике как о составляющей части целого физкультурного комплекса.
Уличный турник не занимает много места. Главное, чтобы это спортивное устройство было правильно и безопасно установлено.
Турник-брусья многофункционален и интересен для мужчин и женщин любого возраста
Отдельно нужно сказать о популярной модели — турник-брусья. Такое сооружение с ручками способно сочетать в себе сразу несколько спортивных снарядов:
- традиционный турник;
- брусья;
- снаряд для тренировки пресса;
- шведскую стенку.
Турник можно купить в специализированных магазинах, а можно соорудить своими руками, значительно сэкономив при этом финансы.
Польза снаряда
Турник сможет стать настоящим помощником для укрепления мышц, причём это касается лиц как мужского, так и женского пола. Поставив такой простой тренажёр на территории загородного участка или во дворе многоквартирного дома, вы тоже сможете реально ощутить пользу, которую приносит это сооружение.
Вот какие задачи поможет решить турник, установленный на улице:
- Расслабление и вытягивание позвоночного столба. Обычное висение на перекладине в спокойном состоянии поможет избавиться от перенапряжения мышц спины, растянуть позвонки после длительного сидения за рабочим столом или домашним компьютером.
- Корректировка осанки. Особенно это актуально для детей и подростков, не слишком дружащих с физкультурой и увлечённых компьютером. Упражнения на турнике помогут укрепить мышцы, поддерживающие позвоночник, и за счёт этого улучшить внешний вид.
- Приобщение к здоровому образу жизни. В любом возрасте полезно выполнять несложный комплекс физических упражнений, благодаря чему можно стать сильным и красивым. А также дети, увлечённые занятиями на турнике, будут «изъяты» из неблагополучных компаний, отучены от праздных шатаний и безделья.
- Длительное нахождение на свежем воздухе. Приучив себя к тренировкам на турнике, вы будете в любую погоду выходить из дома и, делая спортивные упражнения, дышать полезным озоном (особенно это касается загородных участков).
Для детей турник может стать средством, помогающим избавиться от лишней энергии
Установка турника на стену
- расстояние от перекладины до потолка – не менее 32 см;
- высота перекладины – рост х 1,28;
- выполнению стандартных упражнений не должны мешать стены, двери или мебель.
При оценке стены, к которой будет крепиться турник, мастера учитывают:
- тип стены (несущая это стена или перегородка);
- толщину стены;
- наличие электропроводки в стене.
Сотрудники компании устанавливают турники только на несущие стены с толщиной, значительно превышающей длину дюбеля или анкера, без скрытой электропроводки. Это гарантирует надежное крепление турника без угрозы разрушения стены и безопасность спортсмена – защиту от механических травм или поражения током.
Как повесить турник на стену
Чтобы повесить турник на стену, мастера компании используют специальный крепеж повышенной надежности: анкеры для сквозного монтажа
Работники компании обеспечивают идеальную горизонтальность установки перекладины, что гарантирует равномерное распределение нагрузок при выполнении силовых упражнений.
При монтаже турника на стену сотрудники выполняют следующие операции:
- определяют высоту установки турника;
- отмечают на стене точки крепления (с использованием уровня);
- устанавливают дюбели;
- устанавливают турник с помощью анкеров или саморезов.
Цены на установку турника
Стоимость установки турника составляет от 800 рублей за единицу. На окончательную цену влияют конструктивные особенности турника и сложность выполнения работ.
Компания «Домашние мастера» в Москве обеспечит безопасную и надежную установку турника в квартире. Чтобы оставить заявку на установку турника, звоните по номеру +7 (499) 394-66-58. Мы гарантируем высокий уровень сервиса и доступные цены на весь перечень услуг.
Крепеж для турника на стену из керамзитобетона
Напомним, что Bags86 хочет повесить турник на керамзитобетонную стену. Ему предложили такой вариант.
Если нужно надежное крепление для турника на стене, то ни анкера, ни болты не решат поставленную задачу. Их просто вырвет из стены из керамзитобетона. Решение — нужно увеличить площадь шайб болтов, в которые упираются гайки. И увеличить в сотни раз. Поэтому вместо 4 шайб сделаем такую конструкцию.
- Нужно сварить две рамки (из уголка, швеллера или профильной трубы). Ширина рамки выбирается по длине перекладины. Высота произвольная, но не меньше, чем 1000 мм.
- На одну из рамок привариваете перекладину, через опоры с укосинами. Одна рамка с одной стороны стены, другая – с другой.
- Углы рамок стягиваются болтами, проходящими сквозь стену.
Т.е. стена заключена в металлическую обойму. В зависимости от задач, можно спроектировать свою конструкцию. Минус – трудоёмкость и неэстетичность изделия.
Конструкция интересная и выдержит большой вес, но у меня стены толщиной в 50 см, и, думаю, обычный крепёж справится с задачей, главное — надёжно его зафиксировать в стене. Я позвонил в компанию, которая занимается продажей турников по всей России, и спросил у них, как лучше закрепить турник на стене. Они ответили, что лучше не гадать и использовать химический анкер, и чем он будет длиннее, тем надежнее крепление.
Особенности детской конструкции
Логично, что такой вариант имеет меньшие размеры, чем взрослый аналог. Для перекладины достаточно будет элемента длинной один метр, а опорные стойки подойдут высотой 1500-1600 мм. Такую конструкцию желательно оборудовать специальной лестницей, служащей для нормального подхода к основному элементу, исключая подпрыгивания, которые чреваты падениям и травмами.
Такой турник уместно оснастить добавочными рукоятками для изменения хвата во время выполнения упражнений. Круглая подставка для ног поможет ребенку маленького роста заниматься, если отсутствует технологическая лесенка.
