Как правильно залить теплый пол

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Инструменты и материалы

Устройство электрической системы предполагает проведение электромонтажных работ. Кроме терморегулятора с термодатчиком потребуются:

• провода в комплекте;
• изоляционные материалы;
• паяльник с припоем, чтобы залудить концы проводов в терморегулятор;
• перфоратор, болгарка с диском для вырезания штробы в стене, полу;
• контактные зажимы;
• мультиметр для замеров общей проводимости и сопротивления цепи после коммутации электрической схемы;
• мегомметр (желательно) для проверки сопротивления изоляции.

Если покрытие – неровное и требуется  произвести стяжку перед укладкой кабельной системы, то дополнительно потребуется:

• цемент, песок;
• перфоратор;
• рулетка;
• строительный уровень;
• отвертки;
• рожковые ключи;
• миксер;
• емкость для замешивания строительной смеси;
• зубчатые и строительные шпатели;
• маркер;
• линейка, рулетка;
• валики, кисти для грунтования поверхности.

Дополнительный или основной обогрев?

Если Вы планируете установку электрического теплого пола в доме или квартире, где уже есть система отопления, то нагрев будет дополнительным, и нужды в приобретении очень мощной системы нет.

Если же электрический теплый пол будет выполнять функцию основного источника обогрева, то он, скорее всего, будет монтироваться в достаточно толстую бетонную стяжку (от 5 см) и мощность нагревательного кабеля будет высокой. Но, как правило, такие системы используются чаще в производственных помещениях или отдельностоящих зданиях, которые не подключены к центральному отоплению.

Когда мы определились с назначением обогрева, переходим к выбору варианта укладки и расчетам. Если это дополнительный обогрев, то чаще всего используется нагревательная инфракрасная пленка или нагревательный мат; при основном обогреве предпочтительней выбрать нагревательный кабель.

При выборе необходимой мощности системы теплого пола можно отталкиваться от следующих параметров: спальня — 100-150 Вт на м², кухня и коридор — 150 Вт на м², балкон – 200 Вт на м², ванная комната — 150-180 Вт на м².

Мокрая, полусухая и сухая стяжка пола — что это такое

Стяжка применяется между напольным покрытием и грунтом, в котором есть перепады высот. Разумеется, все это основание необходимо сделать ровным, гладким, без перекосов.

В обустройстве выравнивающего основания выделяют 3 вида стяжки:

• мокрая;
• сухая;
• полусухая.

Мокрая стяжка подразумевает применение цементно-песчаной смеси в сочетании с водой и жидкую заливку пола.

Сухая стяжка пола, что это такое:

1. Легкий насыпной материал вроде керамзита или пермита.
2. Металлические профили в основании.
3. Листы ДСП или гипсокартона, уложенные сверху и проклеенные между собой.

Сухая стяжка Источник www.remontnik.ru

Остановимся подробнее на полусухом варианте.

Что такое полусухая стяжка пола, плюсы и минусы

Полусухая стяжка пола — технология, согласно которой выравнивание основания выполняется при помощи полусухого песчано-цементного раствора и армирующих элементов.

Эта технология подразумевает полусухой способ приготовления самого раствора. Делается он в тех же весовых пропорциях, что и классический цементно-песчаный состав. Однако, присутствие воды в нем несколько ниже, чем в классическом варианте.

Сама смесь замешивается до возможности сформировывать из нее шарики. Учитывая консистенцию, подобные компонентные составы не заливают на основание, а засыпают.

Прочность основной строительной смеси здесь обеспечивается за счет применения качественных материалов в виде мытого крупнозернистого песка и цемента М500, а также полипропиленовой фибры и металлической сетки. Для заливки полусухой стяжки применяют специальное оборудование-пневмонагнетатель (растворонасос).

Аппарат растворонасос для полусухой стяжкиИсточник prestigehouse.ru

Плюсы

Главное преимущество этой технологии заключается в минимальном объеме воды, которая необходима в процессе замешивания смеси, благодаря чему по свежеуложенной стяжке уже можно ходить на следующий день.

Второе преимущество вытекает из первого. Поскольку раствор не текучий, то вероятность затопления нижних этажей при проведении работ практически сводится к нулю. Жидкие растворы достаточно часто, при заливке попадают в перекрытия этажей, вызывая неприятные ситуации для соседей снизу.

Помимо этого, полусухая стяжка сохнет значительно быстрее, что положительно сказывается на сроках проведения работ. Получаемая в итоге поверхность по своему качеству практически безупречна.

На нее, без предварительной подготовки, можно укладывать следующие финишные материалы:

• ковровые покрытия;
• ламинат;
• покрытия из линолеума;
• паркетные покрытия;
• плитку для пола.

Укладка напольного покрытия на стяжкуИсточник stroimpilim.ru

Использование при работе затирочной машины исключает появление на укладываемой поверхности пустот и трещин.

Объем воды в полусухой стяжке от общего объема составляет всего одну треть. Такого количества уже вполне хватает для процесса гидратации цемента, а высыхание поверхности происходит очень быстро. Уже через четверо суток уложенная стяжка готово к тому чтобы на нее можно было укладывать финишное покрытие для пола.

Также, не стоит забывать, что при относительно небольшой толщине полусухого слоя, он обладает высокими эксплуатационными характеристиками. У данного покрытия хорошие показатели сопротивления механическим нагрузкам и ударам.

Эти свойства покрытия обеспечивает присутствие в нем армирующих волокон. При сравнительном анализе полусухой и обычной цементно-песчаной стяжки, последняя оказывает значительно большие нагрузки на конструкции. Это связано с отсутствием в ней легких составляющих для армирования.

Полусухая стяжка с системой теплых половИсточник aplaster.ru

Минусы

Основной минус, являясь одновременным плюсом, происходит из характеристик технологии – отсутствие текучести строительной смеси. По этой причине, приготовление раствора без специального оборудования достаточно трудоемкий процесс.

Также, технологический процесс укладки материала еще недостаточно унифицирован, поскольку является достаточно молодой строительной технологией. Специалисты в этой области еще не пришли к единому мнению, поэтому найти качественного исполнителя сложный момент. На рынке компаний, выполняющих полусухую стяжку можно например отметить компанию Еврострой, которая работает с 2012 года и зарекомендовала себя судя по отзывам, с положительной стороны.

Полусухая стяжка после шлифовкиИсточник prestigehouse.ru

Используемые материалы для работ

Укладка чаще всего изготавливается из раствора цемента с песком. В некоторых случаях нужно добавлять дополнительно пластификаторы, а также керамзит или щебень, что позволяет сократить расход цемента. Его может быть разное количество, в зависимости от того, какую толщину покрытия вы хотите получить. Зачастую рекомендуется выдерживать такие пропорции – три части песка, одну часть цемента и такое количество воды, чтобы при замешивании получить раствор необходимой консистенции.

При необходимости использования пластификатора применяют обыкновенный клей ПВА, которого на один мешок цемента требуется один килограмм. В наше время в продаже можно найти уже готовые растворы, хоть вы и потратите больше денег, однако процесс значительно упростится и сократится драгоценное время на выполнение работ.

Делаем водяной теплый пол

Шаг 1. Черновое основание тщательно очищается. Удаляется мусор, убирается пыль при помощи строительного пылесоса.

Подготовка чернового пола

Шаг 2. Укладывается слой гидроизоляционного материала. Отдельные полосы гидроизоляции соединяются между собой при помощи скотча. На поверхность укладывается утеплитель. Если гидроизоляция находится под стяжкой, то ее можно повторно не укладывать.

Укладка утеплителя

Шаг 3. Плиты утеплителя закрепляются на полу при помощи специальных «грибков», отверстия для которых просверливаются мощной дрелью или перфоратором.

Сверление отверстий для «грибков»

Плиты утеплителя крепятся к полу

Шаг 4. На поверхность утеплителя укладывается армирующая сетка и крепится при помощи «грибков». Сетка укладывается с нахлестом в 1 ячейку, а отдельные полотна скрепляются друг с другом при помощи пластиковых хомутов.

Соединение полотен армирующей сетки

Сверление отверстий под крепежи

Фиксация армирующей сетки

Шаг 5. Производится установка коллектора, к которому будут подключаться трубы водяного пола. Коллекторы монтируются на стену.

Установленный коллектор теплого пола

Шаг 6. Вдоль пола на стену крепится специальная компенсационная лента для компенсации температурного расширения стяжки.

Компенсационная лента

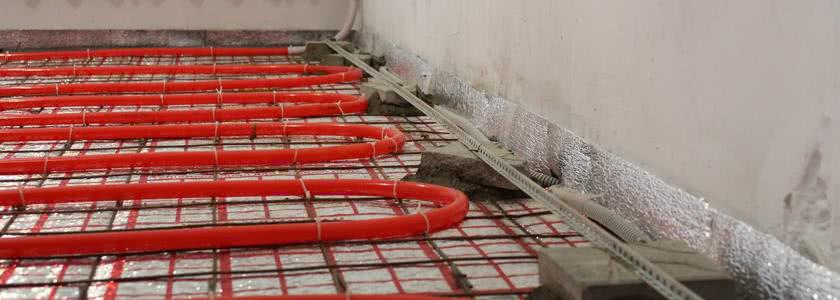

Шаг 7. В соответствии со схемой укладки труба для контура подогрева укладывается на армирующую сетку и закрепляется на ней при помощи пластиковых хомутов.

Укладка труб для контура теплого пола

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Шаг 8. Трубы подключаются к коллектору. Перед заливкой стяжки они наполняются водой.

Подключение труб к коллектору

Шаг 9. На пол производится установка маяков. Маяки выравниваются при помощи строительного лазерного уровня

Важно помнить, что толщина стяжки, начиная от уровня труб, не должна быть менее 4 см

Установлены маяки

Шаг 10. Производится заливка цементной стяжки согласно всем правилам. После ее полного высыхания (около 28 суток) на пол может быть уложено выбранное напольное покрытие. Включать теплый пол до полного высыхания стяжки нельзя.

Заливается стяжка

Видео – Монтаж водяного теплого пола

Теплый водяной пол укладывать можно не во всех помещениях. Например, в старых домах нагрузка на систему отопления из-за него может быть очень велика, и жилищно-коммунальная организация может запретить подключение системы. Однако в новостройках обычно есть отдельный кран для подключения такой системы и проблем с организацией подогрева не возникнет. Также водяной пол можно оборудовать и в домах коттеджного типа. А уж покрытие выбирать придется по своему вкусу.

Видео описание

В этом видео вы увидите секреты хорошей заливки стяжки:

Раскладку смеси выполняют небольшими горками. Для их разравнивания используют лопату. Заливка тёплого пола с идеально ровной поверхностью возможна далеко не всегда. Поэтому, чтобы добиться такого результата, укладку раствора выполняют выше установленного профиля. На следующею утро приходят и удаляют излишки. Но не нужно ждать, пока смесь полностью застынет. Она должна немного затвердеть.

По завершению работ приступают к удалению направляющих профилей. Места, в которых они были, обрабатывают раствором цемента и выравнивают.

В конце на поверхность наносят небольшое количество воды и накрывают плёнкой из полиэтилена. Благодаря этому основание не треснет. Чтобы пол не слишком быстро высох, увлажнять его нужно не менее 3 дней.

Подготовка основания для всех видов и вариантов теплых полов

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

1. Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
2. Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
3. Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
4. Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
5. Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
6. Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
7. Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
8. Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

• Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
• Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
• Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Возможные ошибки при укладке

Новички в работе или просто мужчины, предпочитающие делать ремонт дома самостоятельно, зачастую допускают ошибки. Сводятся они к следующим факторам:

• неправильное и неточное выставление уровня и маячков – приводит к образованию волн на поверхности;
• несоблюдение пропорций – увеличивает риски возникновения трещин;
• тонкий слой – приводит к растрескиванию финишного покрытия;
• отсутствие деформационных швов – рекомендуется делать при работе в комнате более 20 кв. м, в противном случае будет разрушено финишное покрытие;
• поверхность не армируется – лучше слой стяжки армировать, чтобы предотвратить трещины;
• неправильный уход (до высыхания слоя цемента) – также приводит к образованию трещин.

Какая стяжка для водяного пола лучше, каждый может определить самостоятельно

При выборе следует руководствоваться преимуществами и недостатками, особенностями технологии и мерами предосторожности. В противном случае финишное покрытие не выдержит постоянной эксплуатации

Вариант 2. ЦПС

Цементно-песчаная стяжка теплого пола выполняется по технологии плавающего пола, на основе раствора из цемента, песка и воды с добавлением пластификатора и фибры или на основе готовых сухих смесей.

Важно! Пластификатор и/или фибра являются обязательными в стяжке теплого пола.

• Если вы делаете ТП в доме, для приготовления раствора ЦПС достаточно цемента марки М200. Песок нужен чистый. Пропорции песок/цемент,  3/1 (три песка—один цемента).
• Если теплый пол делается в гараже, то марка цемента берется выше от М300 до М500, оптимально М400.

Обязательным элементом в растворе ЦПС ТП, является волокна армирующей фибры и пластификатора. Фиброволокно добавляется в объеме 900 гр. на куб раствора. Фибра играет армирующую роль.

Важно! Пластификатор (это не фибра) добавляется в любой тип ЦПС теплого пола. Он (пластификатор) компенсирует тепловое расширение теплого пола, предохраняя ЦПС от растрескиваний.              . Стяжка ЦПС ТП отделяется от основания пола

Для чего на основание укладывается слой полиэтилена толщиной от 200 мкн. Для лучшей теплоотдачи, под стяжку укладывается слой теплоизолятора толщиной от 20 мм. Важно! Фольгированная подложка не является утеплителем

Стяжка ЦПС ТП отделяется от основания пола. Для чего на основание укладывается слой полиэтилена толщиной от 200 мкн. Для лучшей теплоотдачи, под стяжку укладывается слой теплоизолятора толщиной от 20 мм

Важно! Фольгированная подложка не является утеплителем

Важно! Для безаварийной работы теплого пола, стяжку теплого пола нужно укладывать только на ровное, прочное основание. Неровности основания могут привести к образованию воздушных полостей, которые могут дать усадку при нагрузках

Если основание пола неровное, под стяжку теплого пола, нужно сделать дополнительную выравнивающую связанную стяжку.

Стяжка ЦПС отделятся от стен помещения, для чего по периметру комнаты закрепляется демпферная лента или полоски из любого твердого изолирующего материал 5-10 мм.

Плавающая стяжка ЦПС обязательно армируется сеткой с ячейками 10 на 10 см. Армирующая сетка не только скрепляет саму стяжку, не давая ей трескаться при высыхании и работе теплого пола, но и служит базой для крепления труб водяного пола и кабеля электрического пола

Важно обеспечить подъем сетки на 10 мм от пленки

Толщина слоя стяжки, в варианте цементно-песчаной стяжки без фибры с армирующей сеткой, не может быть меньше 10 см. Именно такой слой обеспечит создание прочной плавающей плиты. При этом толщина стяжки должна обеспечить укрытие труб (кабеля) слоем не менее 30 мм, иначе будет полосный прогрев пола.

Готовые смеси упростят работы

Существует масса производителей выпускающие готовые смеси (ровнители) в том числе пригодные для устройства стяжек теплого пола. Раствор из такой смеси делается добавлением воды в пропорции указанной на упаковке. Укладывается ровнитель по маякам или без них в зависимости от марки и производителя.

Подготовка раствора

Следующий этап по теме, как сделать стяжку пола своими руками в частном доме или квартире, это замес стяжечного раствора. Еще совсем недавно его изготавливали из отдельных ингредиентов, которые покупались также по отдельности. Сегодня все упростилось, то есть можно приобрести готовую сухую смесь, развести ее водой до однородной консистенции и начать заливку. Весь процесс расписан на упаковке.

Самостоятельное приготовление иногда еще применяется, если необходимо залить толстую стяжку из бетона по грунту. Для этого применяется классическая рецептура смеси, куда входят:

• 1 часть цемента М500;
• 2 части песка;
• 3 части щебня;
• 0,5 части воды.

Не стоит месить раствор лопатами. Это уже не современно, да и качество такого раствора может не соответствовать требованиям. Оптимальный вариант – замес в бетономешалке с добавлением пластификаторов, которые увеличивают прочность раствора на 20-40%, морозостойкость на 50%.

Видео описание

В видео показано, как замесить своими руками раствор для стяжки пола:

Укладка стяжки

Итак, переходим к главному вопросу статьи – как правильно сделать стяжку пола. Этот этап занимает меньше всего времени, если сравнивать его с подготовкой. Сам процесс не так сложен, хотя тонкости есть:

• Готовый раствор заливается на пол между смонтированными маяками.
• Равномерно распределяется кельмой.
• Далее смесь тянется на себя правилом. При этом инструмент надо укладывать на два или более маяка. Обязательно правило при вытягивании раствора перемещается из стороны в сторону.
• Если на выровненной плоскости образовалась ямка или впадина, то в нее кельмой добавляется раствор, который также на этом месте вытягивается правилом.

Заливка стяжки по маякамИсточник zen.yandex.ru

Процесс должен быть непрерывным и начинаться от дальнего угла, перемещаясь к входной двери. Если стяжка укладывается в два слоя, но первый должен дать максимальную ровность без глянца. Она образуется после нанесение второго слоя.

Если заливка производится на систему отопления теплый пол, тогда необходимо учесть несколько нюансов:

• трубы отопления должны прочно быть прикреплены к базовому полу;
• последний обязательно вычищается от мусора и грунтуется;
• система отопления заполнятся холодной водой;
• маяки можно не демонтировать, а оставить внутри стяжки;
• если есть такая необходимость, то их удаляют через 3-5 дней с заделкой швов тем же раствором, что и стяжка.

Видео описание

В видео показано, как сделать стяжку по теплому полу:

Технология сухой стяжки

Кратко о том, как правильно сделать сухую стяжку:

1. По стенам устанавливается демпферная лента.
2. Засыпается слой керамзита. Он выравнивается и утрамбовывается.
3. Укладываются специальные гипсоволокнистые плиты. Они двухслойные со специальными пазами по краям, которые выполняют функции элементов замкового соединения.
4. Плоскости замкового соединения обрабатываются клеевым составом, который выполняет функции крепежа.
5. Главная задача производителя работ – провести монтаж плит в горизонтальной плоскости, для чего каждый укладываемый элемент обязательно проверяется на предмет горизонтального расположения. Для этого используется обычный строительный уровень.

Сегодня эту технологию используют часто, но вместо ГВЛ наши отечественные мастера свое предпочтение отдают плитами ОСП, влагостойкой фанере или ДСП, а также тонким асбестоцементным плитам.

Видео описание

В видео показано, как надо сооружать сухую стяжку от компании «Кнауф»:

Знаете, что должен знать домашний мастер, который решил сделать стяжку на пол своими руками. Заливаемый слой должен прослужить столько же, сколько и сам дом. Или до следующего ремонта, как минимум. Потому что проводить ремонт стяжки – дело непростое и очень затратное. Поэтому, может быть, стоит этот несложный процесс переложить на плечи мастеров.

Фиксация нагревательных кабелей или матов

После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.

Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.

В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.

После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.

Преимущества и недостатки системы

• высокая энергетическая эффективность;
• надежность;
• длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Толщина и горизонтальность стяжки

Одним из важнейших параметров стяжки для теплых полов, вызывающим наибольшее количество вопросов при выполнении работ своими руками, является ее толщина. К ней предъявляются определенные требования:

1. Стяжка должна иметь одинаковую толщину по всей площади помещения. Только при соблюдении этого условия возможен равномерный прогрев материала и качественная теплоотдача. Поэтому недопустимо начинать работы при наличии неровностей и перепадов на черновом полу – в этом случае он предварительно выравнивается.
2. Покрытие не должно быть слишком тонким, потому что в этом случае нагрев будет неравномерным и будут прогреваться только отдельные зоны. Тонкий слой не будет накапливать тепло и будет быстро остывать. Слишком маленькая толщина может привести к образованию трещин.
3. Слой нельзя делать слишком толстым, иначе он будет удерживать тепло внутри, не выпуская его наружу.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как соединить стыки линолеума в домашних условиях

Для теплого водяного пола стандартная толщина стяжки – 6,5–7 сантиметров, из которых над трубами находится слой толщиной 3–5 сантиметров.

Для электрического теплого пола с использованием кабелей толщина должна быть равна 2,5–3 сантиметра, для пленочного типа нагревателя – 1–1,5 сантиметра.

Горизонтальность поверхности имеет критическое значение для водяной системы обогрева, при использовании электрических нагревательных элементов небольшой уклон допустим.

Как сделать стяжку теплого пола

На первых этажах частных и многоквартирных домов, всегда делают тепло- и гидроизоляцию. Лучше всего для этих целей подходит минеральная вата и экструдированный пенополисторол.  Минвата не любит влаги, поэтому её «заворачивают» в гидроизоляцию (полиэтиленовую пленку толщиной 100-200 мкн) снизу и сверху. Под пенополистирольные плиты гидроизолирующий слой укладывают только снизу.

Устройство стяжки теплого пола: обязательна гидро- и теплоизоляция, затем можно уложить слой теплоотражающего материала, после чего закрепить трубы или кабели, а сверху все залить раствором

Два слоя пленки — вариант далеко не лучший: под пленкой неизбежно остается воздух. После укладки всех слоев пирога это может привести к тому, что после высыхания трещин в стяжке будет много, а это снижает теплоотдачу и эффективность обогрева. Не делать гидроизоляцию в случае с минеральными ватами нельзя, так как при намокании они практически теряют свои свойства. Потому полистирольные плиты — лучший вариант. Толщина слоя для средней полосы — 50 мм, для регионов, находящихся севернее — от 100 мм.

В квартирах, расположенных выше первого этажа, при необходимости, также делают гидро- и теплоизоляцию. Просто слой ее будет меньшим — 20 мм, в то время как минимальный слой  на первых этажах 50 мм.  Зачастую, если внизу находится отапливаемое помещение, можно ограничиться заделкой швов и трещин. Далее часто советуют для более эффективного обогрева укладывать теплоотражающий слой. Он может быть нанесен на теплоизолятор, а может продаваться отдельно в виде рулона. Закрепив эти слои,  заклеив их стыки, приступают к укладке трубы или кабеля. Потом может понадобиться слой армирующей сетки (зависит от используемого раствора), а сверху на него уже выкладывают сам раствор для стяжки теплого пола.

При использовании матов «пирог» теплого пола выглядит совсем по-другому

Но этот вариант пригоден для водяных и кабельных электрических полов. При использовании матов или пленочных нагревателей картина иная. Например, кабельный или карбоновый инфракрасный мат можно сразу крепить к старому покрытию пола, если оно ровное и имеет достаточную степень утепления. И сверху можно сразу укладывать на клей плитку. Это вариант подогрева больше подходит для кухонь, коридоров или ванных: укладывается быстро и не требует устройства полного пирога стяжки.

При использовании пленочных нагревателей для пола укладка их в стяжку вообще противопоказана: защитная пленка быстро разрушается и теплый пол выходит из строя. В этом случае применяется  так называемая сухая» укладка. Если пленочный пол укладываете пол ламинат, достаточно настелить сверху толстую полиэтиленовую пленку или стандартную подложку (не пробку) и можно укладывать специальный сорт ламината для теплых полов. Под другие «мягкие» покрытия придется на защитную пленку или подложку положить листовой строительный материал. Лучший вариант — ГВЛ, но приемлемы и ДВП, ОСБ и др., но с малой эмиссией формальдегида (не выше E1, но лучше E0).

При использовании пленочных теплых полов используют сухой метод укладки

В старых (дореволюционных, послевоенных) домах перекрытия между этажами делались из деревянных брусков и досок. В этом случае мокрая технология неприменима. Здесь используют «сухую» технологию. В этом случае пленочный теплый пол — хороший выбор, хотя можно уложить и водяной пол и кабельный, но использовать не стяжку, а настильные системы. Это самый легкий (и по массе и в укладке) вариант стяжки теплого пола.

Похожие записи:

Обеспыливание бетонного пола: антипыль, пропитки и грунтовка Мини-камеры: особенности, виды и критерии подбора Септик для дачи: как сделать установку своими руками Пустотелые бетонные блоки: виды, характеристики, применение Сайдинг под камень / как применить фасадные панели под камень? Что такое сухой гидрозатвор для канализации
