Как усилить деревянную балку перекрытия своими руками: материалы и инструменты, технология укрепления, усиление металлом

Виды балок перекрытия – преимущества и недостатки

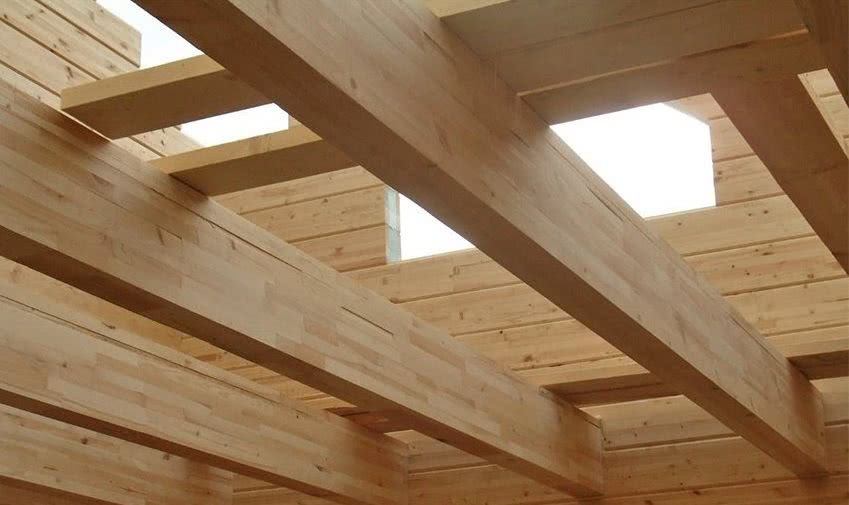

Деревянные балки

Их чаще всего выбирают в качестве перекрытий в домах из дерева, бруса, в кирпичных домах и домах, построенных из газосиликатных блоков для мансардных перекрытий, а также в случаях, если хотят сэкономить на материалах, либо если мощность фундамента не рассчитана на тяжелые перекрытия между этажами, а также при нестабильных грунтах на участке.

Основной материал, используемый для балок подобной вариации – древесина лиственной и хвойной породы, тщательно просушенная и прошедшая специальную обработку, что позволяет улучшить её эксплуатационные и технические параметры. Подобное балочное перекрытие включает в себя непосредственно сами балки, утеплитель, накат и пол.

Преимущества:

• удобство и простота монтажа;
• приемлемая стоимость;
• незначительный вес изделия.

Недостатки:

• высокий уровень огнеопасности;
• подверженность поражению жуком-короедом;
• возможное гниение конструкции с течением времени;
• конструкция перекрытия по деревянным балкам применяется только до четвертого этажа.

С целью упрощения расчета деревянной балки и выбора для нее сечений и шага мы приводим таблицу, которая поможет определиться с предварительным выбором сечений для однопролетных деревянных балок. Вам остается только собрать нормативные нагрузки:

При монтаже деревянные балки перекрытия укладываются на поперечные опоры, которыми может служить дополнительный брус, либо армопояс, залитый по периметру кладки стены. Поперечные опоры служат для равномерного распределения нагрузки на стены, и далее на фундамент дома. Части балок, укладываемые на стены, оборачиваются гидроизоляционным материалом. Обычно используют рубероид, при этом торцы не изолируют, что позволяет балке «дышать».

Самое главное при выборе материала для перекрытий по деревянным балкам — внимательно подбирать качественную древесину без трещин, повреждений, хорошо высушенную, с пропиткой от возгорания и гнили, а также с подходящим для постройки расчетным сечением балок.

В частном строительстве частая практика — использование монолитных бетонных перекрытий, либо других видов наиболее прочных перекрытий на нижних этажах постройки, и одновременное использование балочных перекрытий на более высоких этажах — например, мансарде. Делается это с целью облегчения общих нагрузок на фундамент.

Стальные балки

Металлические балки перекрытия выполнены из высокопрочного стального сплава по технологии горячего или холодного катания. Конструктивно представлены в виде двутавра, швеллера или уголка, при этом двутавровые балки имеют наибольшую востребованность и популярность. Укладка возможна, как «плашмя», так и на ребро.

Преимущества:

• допустимы пролеты большей длины, нежели при использовании балок из дерева;
• стойкость к воздействиям биологического характера и гниению;
• огнеустойчивость.

Недостатки:

• высокая цена;
• возможно образование коррозии;
• низкие звуко- и теплоизоляционные параметры;
• для монтажа требуется специальная техника.

Железобетонные балки

Железобетонные балки перекрытия – оптимальный вариант для крупномасштабного строительства, способный выдержать даже существенные внешние нагрузки при большой длине обустраиваемого пролёта. Нагрузочные параметры представлены на очень высоком уровне.

Преимущества:

• отсутствие прогибов;
• повышенная несущая способность;
• формирование длинных пролётов с различными формами.

Недостатки:

• сложность монтажа;
• потребность задействования специализированной техники.

Комбинированные балки

Комбинированная балка выполнена на основе сразу нескольких материалов, например, дерева и ОСП. Их использование распространено в частном строительстве при создании каркасных домов. Изделия могут иметь различную форму, но наибольшую распространённость имеет комбинированная двутавровая балка, способная эффективно сопротивляться разного рода внешним нагрузкам, выдерживая даже значительные напряжения.

Преимущества:

• отличные прочностные данные;
• стойкость к деформированию;
• незначительный вес.

Недостатки:

Из-за чего прогибаются балки

Причины прогибания балок могут быть первичными и вторичными.

Первичные причины

К первичным факторам, из-за которых опорные элементы перекрытий начинают нуждаться в укреплении, относят неправильный расчет их несущей способности. То есть, когда проектировщик не учел длину пролета и расстояние между балками, не соизмерил эти величины с их сечением и предполагаемой нагрузкой. Иными словами, если изначально для устройства перекрытий был использован брус недостаточной высоты и толщины.

Ещё одна причина – использование некачественного материала: с сучками, трещинами, следами гнили. И невыполнение требований по его предварительной обработке антисептиками.

Проконтролировать соответствие сечения балок длине пролета можно по таблице:

Эти значения определены для нагрузки 400 кг/м2 перекрываемой площади, их можно менять только в большую сторону. В идеале для каждого дома все эти параметры определяются индивидуальными расчетами. Например, если проектом предусмотрен утеплитель для межэтажных перекрытий, какой выбрать шаг между лагами, зависит от его ширины.

Вторичные причины

Даже изначально качественные и достаточно мощные балки со временем могут ослабнуть по следующим причинам:

• повреждение древесины вследствие старения, воздействия высокой влажности, порчи насекомыми;
• увеличение нагрузки на перекрытия, например, при установке тяжелой мебели, оборудования;
• превращение нежилого помещения над перекрытиями в жилое: их утепление, звукоизоляция и монтаж напольного покрытия также создают дополнительную нагрузку.

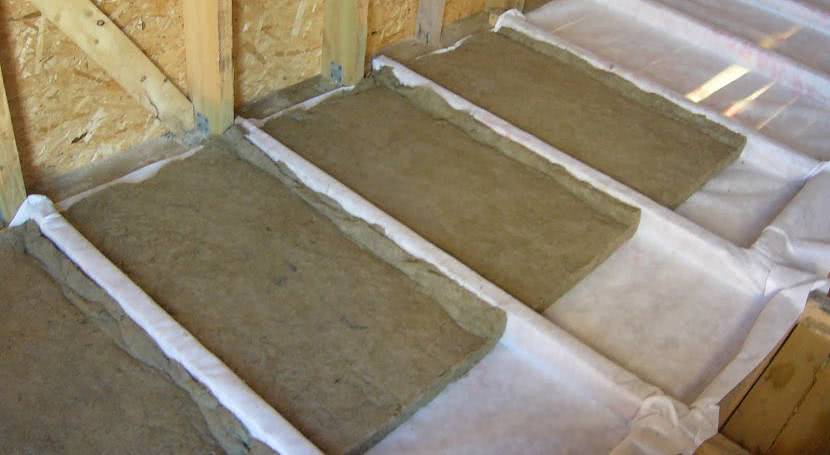

В последнем случае перед тем, как правильно утеплить межэтажное перекрытие по деревянным балкам и настелить на них пол, необходимо выполнить расчеты и при необходимости увеличить их несущую способность.

И в любом случае из перечисленных желательно периодически проверять состояние балок по горизонтальному уровню. При наличии провисания более чем на 1/250 от их общей длины, требуется усиление.

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

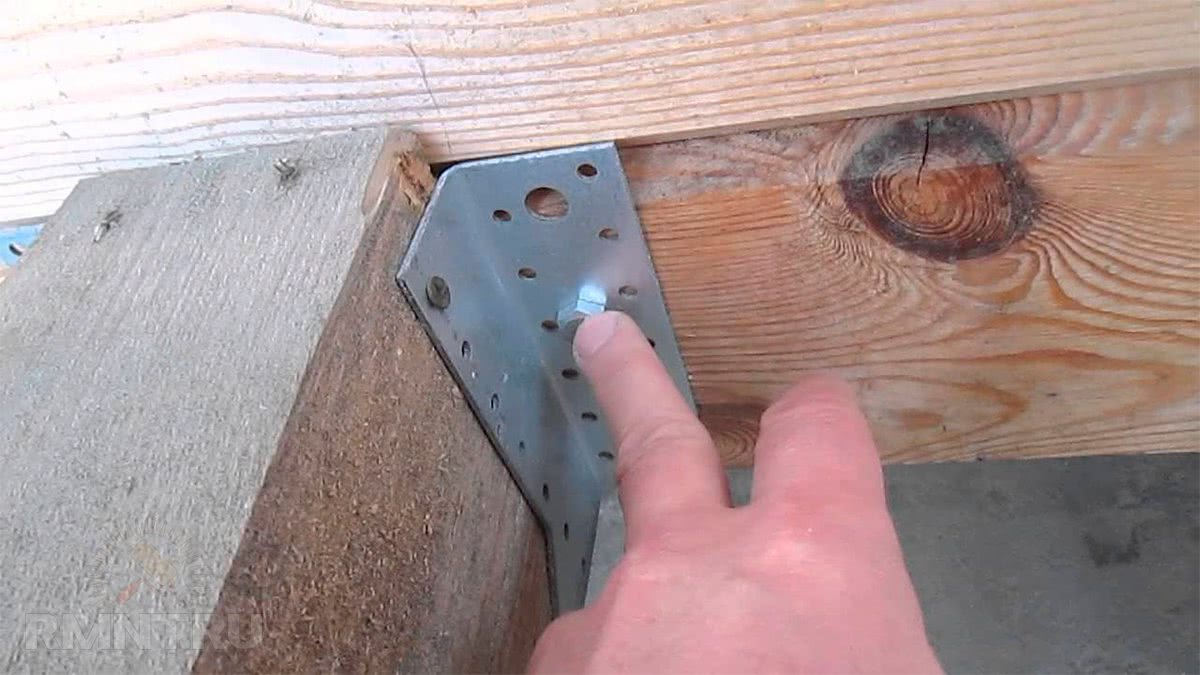

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладкамиИсточник i.ibb.co

Видео описание

Как выполняется усиление стальным швеллером, показано в видеоролике:

Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкцийИсточник u10.filesonload.ru

Протезирование стальной арматурой.

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протезаИсточник i.ibb.co

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

В качестве опор для лаг выступают столбики из блоков или бетонаИсточник 3.bp.blogspot.com

Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Половые лаги и балки перекрытия между этажами могут оказаться недостаточно надежными из-за ошибок, допущенных при строительстве дома, а также вследствие старения древесины, её порчи, увеличения нагрузки на несущие конструкции. Они начинают прогибаться, что со временем может привести к обрушению перекрытий. В таких случаях необходимо срочно решать, как усилить пол в деревянном доме. Для этого применяют разные способы: укрепляют балки деревянными и металлическими накладками, армируют углеволокном, устанавливают стальные фермы и вертикальные подпорки или увеличивают количество лаг. Какой из них выбрать, решают в индивидуальном порядке в зависимости от трудоемкости способа, его стоимости, необходимости демонтировать внутреннюю отделку.

Что делать, если укрепление балок невозможно

Если балки перекрытий не повреждены, однако с трудом выдерживают нагрузку и прогибаются, а их укрепление проблематично или нецелесообразно, нужно рассмотреть вариант обустройства дополнительных балок или поставить подпорки под уже существующие. В этом случае несущая способность конструкций будет усилена перераспределением нагрузки на дополнительные балки или стойки. Последние, естественно, будут передавать нагрузку на перекрытия нижнего помещения.

Новые балки-дублёры точно так же, как и существующие, закрепляются в гнезде, обустроенном в несущей стене. Установка же стоек — хоть и более простая задача, однако она зачастую сопряжена с дополнительным нежелательным эффектом — такие опоры могут загромождать пространство и мешать беспрепятственному проходу по помещению. Важна и визуальная составляющая — опоры желательно декорировать для того, чтобы они гармонично вписались в дизайн помещения.

Итак, мы рассмотрели несколько основных, наиболее распространённых способов укрепления балок. Выбор конкретного метода зависит как от степени износа конструкций и нагрузки на них, так и от умений строителя, наличия необходимого инструментария, финансовых возможностей и свободного времени мастера.

Ремонт деревянных балок перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака

Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

• Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
• Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
• И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Изготовление металлических перекрытий по выгодной цене от производителя из Новосибирска!

При возведении быстровозводимых зданий широко используются металлические перекрытия, ставшие популярными благодаря ряду преимуществ, выгодно отличающих их на фоне аналогов. Выполняя несущую и ограждающую функции, они эффективно распределяют весовую нагрузку на фундамент здания, обеспечивают его устойчивость и безопасность даже при высокой этажности объекта. Вместе с тем стальные перекрытия отличаются долговечностью, обуславливаемой прочностью материалов, используемых при их изготовлении. Также они огнеупорны, устойчивы к суровым погодным условиям, могут использоваться в условиях Крайнего Севера. Высокие прочностные характеристики стальных перекрытий позволяют применять их в качестве основы для строительства крупных промышленных объектов, функционирование которых сопряжено с работой в агрессивных условиях.

Сборные и монолитные металлические перекрытия от ПСХ «Альянс».

Производственно-строительный холдинг «Альянс» предлагает сборные и монолитные металлические перекрытия. «Альянс» гарантирует высочайшее качество каждого металлического перекрытия, поскольку осуществляет их собственное производство по чертежам заказчика, используя исключительно первоклассное сырьё от проверенных поставщиков. Надёжная обработка и покрытие всех металлических конструкций обеспечит надёжную защиту от ржавчины и продлит срок их службы.

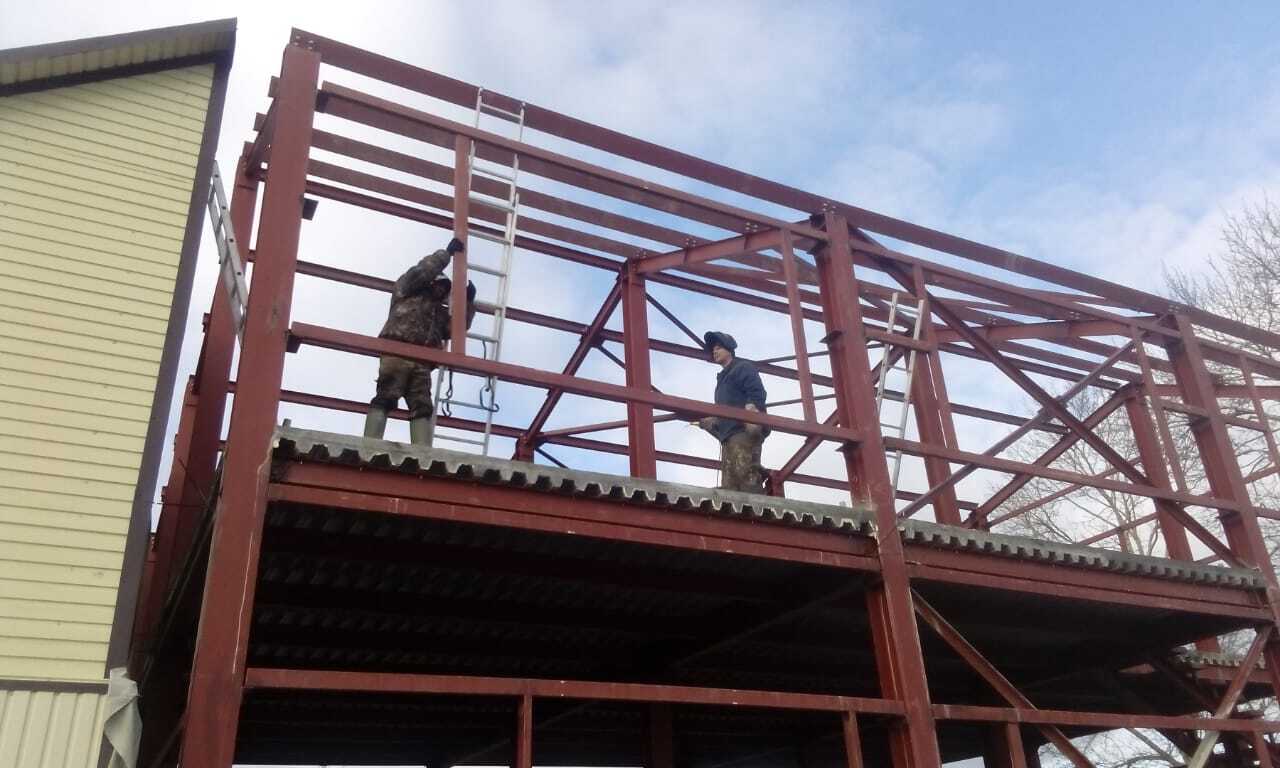

Металлические перекрытия на проекте Мильково, Камчатка:

Металлические перекрытия на проекте Краслесинвест, Богучаны:

Металлические перекрытия для разных этапов строительства.

ПСХ «Альянс» готов реализовать проект любой сложности и приступить к выполнению задачи на любом этапе, предлагая проектирование и производство металлических перекрытий для строительства новых зданий, а также перекрытия для усиления металлических балок уже существующего объекта. Использование продукции «Альянса» при реконструкции здания позволит грамотно распределить весовую нагрузку и повысить прочность каркаса при сохранении всех прочих его характеристик.

Использование металлических перекрытий при строительстве спортивного сооружения в с. Кыштовка:

Расчёт стоимости металлического перекрытия.

ПСХ «Альянс» производит как монолитные, так и сборные стальные перекрытия: первые идеально подходят для крупных зданий промышленного или торгового назначения, вторые выгодно отличаются простотой монтажа и скоростью возведения. Осуществить расчет монолитной плиты перекрытия или межэтажного перекрытия можно исходя из прайс-листа, также уточнить итоговую стоимость металлических перекрытий всегда можно у менеджеров «Альянса».

Альянс – всегда прочно, всегда надёжно.

Объявление

Согласно ей монтируют остальные лаги.

При проведении расчетов не следует забывать о том, что они уменьшают высоту комнат не менее, чем на 10 сантиметров.

Элементы чернового пола (листы или доски) необходимо прикреплять к каждой из лаг.

Вместо бруса с определенным размером сечения можно задействовать попарно соединенные между собой доски, которые достигают нужного параметра в поперечнике.

При наличии бетонной основы лаги к ней крепят оцинкованными металлическими уголками, для фиксации которых берут дюбеля и саморезы. Уголки иногда заменяют приспособлениями П-образной формы.

Способы усиления деревянной балки перекрытия

Если выяснилось, что несущий элемент требует ремонта, есть несколько методов, которые помогут восстановить способность балки к выдерживанию нагрузок.

1. Наращивание площади сечения. Один из самых эффективных методов. С двух сторон деревянной доски или бруса, поврежденных по тем или иным причинам, устанавливают накладки с толщиной не менее 50 мм. Усиливающие детали могут монтироваться как по всей длине, так и на поврежденном участке. Перед проведением работ следует поднять балку домкратом, чтобы полностью убрать существующий прогиб. Монтаж проводится с помощью винтов или шпилек, проникающих сквозь первоначальный несущий элемент и скрепляющих обе накладки между собой.
2. Металлические накладки. Вариация на тему предыдущего метода, только в качестве усилителей выступает не деревянная доска, а швеллер либо металлическая полоса.
3. Прутковый протез. Этот метод чаще всего применяют для восстановления несущей способности торцевых частей балок. В качестве материала используют металлическую арматуру. Работы проводятся после установки опоры под поврежденную балку и разборки перекрытия. Восстановленный несущий элемент имеет меньшую способность сопротивляться нагрузкам, чем новый, это следует учитывать в период эксплуатации.
4. Армирование углеволоконными элементами. Современный инновационный метод усиления и укрепления балок перекрытия. Подходит даже в том случае, если нарастить размеры конструкции невозможно. Углепластиковые элементы имеют малый вес и значительную несущую способность. Для ремонта балок используют различные типы углеволоконных материалов – пластины, листы, пруток. Монтаж проводят с применением специального эпоксидного клея, после застывания полученный конструктивный элемент по прочности не уступает стали.

Вне зависимости от выбранного способа реставрации несущей конструкции, необходимо выполнить требования безопасности во время проведения работ. Следует установить опорные поддерживающие стойки или леса во избежание обрушения во время ремонта.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено.
Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и
снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.
При этом важно обработать поврежденный участок и накладки противогрибковым
раствором. В критическом случае, если участок поврежден сильно – его лучше
удалить

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных
выше. Металл также нужно обработать антикоррозионным раствором. Схема
устройства показана на рисунке.

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в
несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки.
Удобство работы и легкость материала приводят к тому, что углепластик
приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокномУсиление балок углеволокном — схемаУсиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей
стеной. Это именно то место, где, за счет перепадов температур повреждение
древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиляУсиление протезами из швеллера, прокатного профиля — 2

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Устройство пруткового протеза

1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены,
   состоящие из стоек и прогона.
2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
3. Отрезать поврежденный участок балки (0,5м)
4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
5. Сместить и прибить гвоздями сдвижную планку.

Установка пруткового протеза

Усиление балок шпренгельными затяжками

Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает
существенную перестройку несущей конструкции балочных пролетов.

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия,
можно попытаться их разгрузить, т.е., распределить нагрузку с существующих
балок на дополнительно установленные элементы.

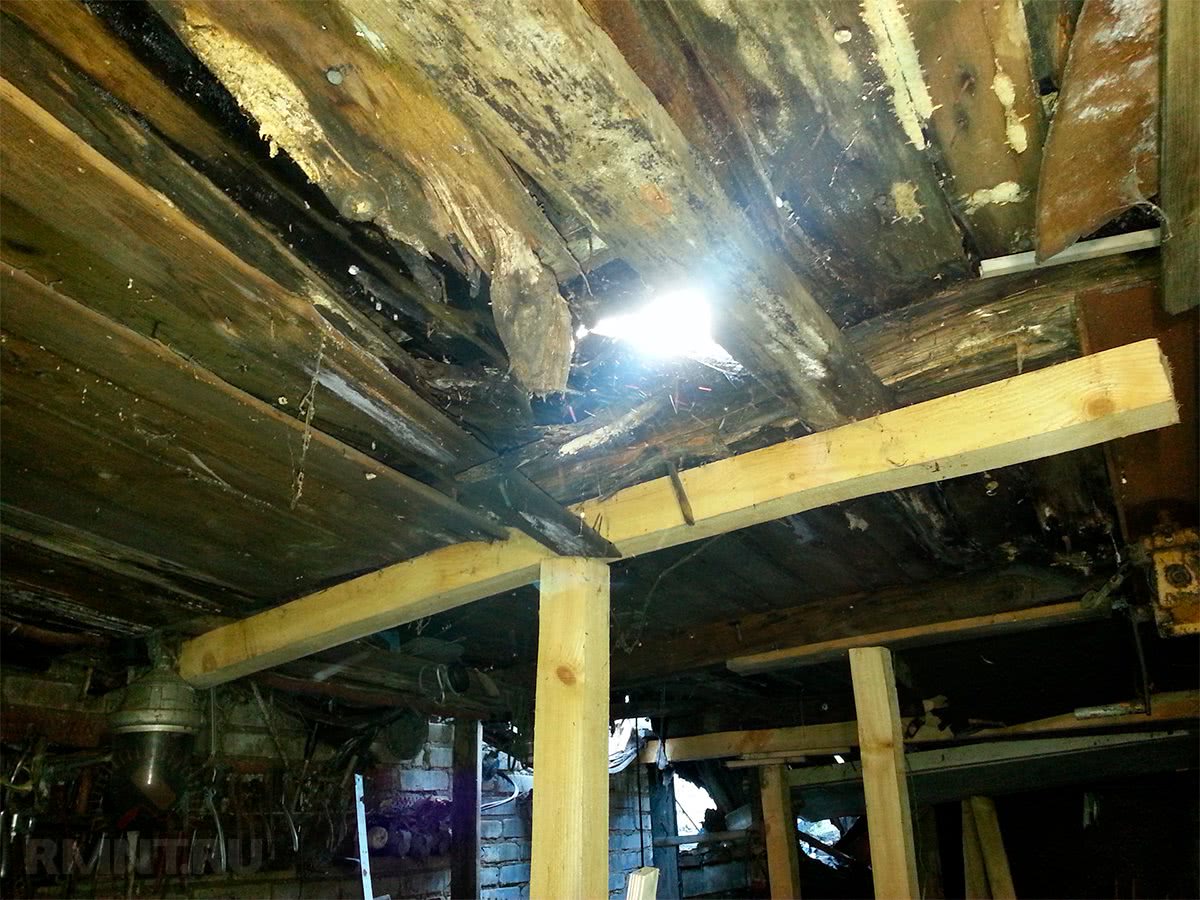

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом
перераспределить нагрузку с балки на опору.

Усиление перекрытий — установка опор

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности,
увеличить их несущую способность можно посредством увеличения их количества.
Установка дополнительных деревянных балок позволит увеличить нагрузку на
конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы
рубероидом, чтобы избежать повреждения.

Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных
балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим
образом и с минимальными затратами.

Специфика деревянных балок перекрытия

Популярность использования прогонов из дерева в чердачных перекрытиях связана с их легким весом по сравнению со стальными и железобетонными аналогами. К тому же, древесина обладает низкой теплопроводностью и малой звукопроницаемостью. Но натуральный материал, к сожалению, имеет ряд недостатков, которые необходимо учитывать. Это:

• отсутствие устойчивости к действию плесени, грызунов и насекомых;
• высокая пожароопасность;
• слабая прочность балок малого сечения.

С первыми двумя недостатками можно справиться путем обработки деревянных балок антисептиками и антипиренами. Последнюю же проблему решают путем использования пиломатериалов большего сечения или посредством укрепления несущих элементов перекрытия.

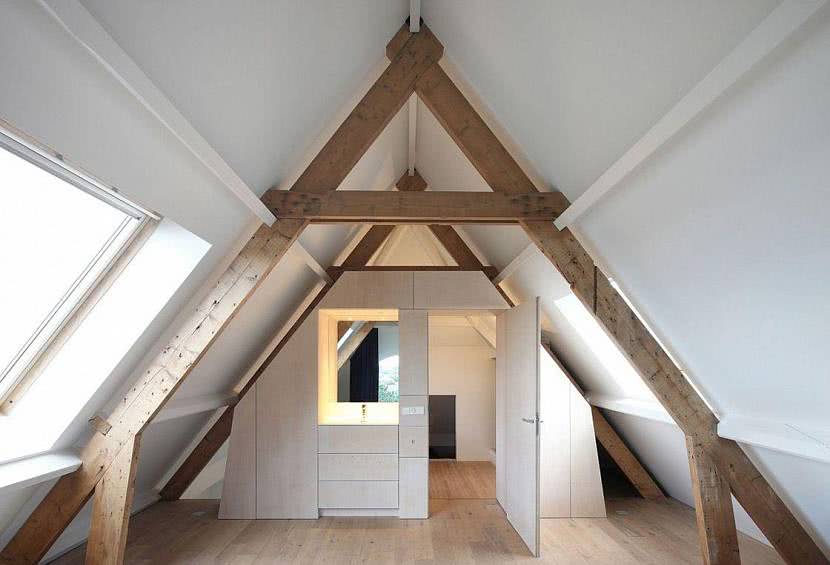

При устройстве мансарды требуется усиление несущих деревянных элементов перекрытия. Если мероприятия не будут выполнены, то прогоны под увеличенной нагрузкой станут прогибаться и со временем безвозвратно деформируются. Это в лучшем случае, а в худшем – произойдет их растрескивание и, как результат, разлом. Но не стоит отчаиваться и думать, что столь желанное увеличение эксплуатируемой площади останется только в мечтах. Вариантов укрепления чердачных перекрытий существует достаточно много для того, чтобы выбрать единственно правильное решение, исходя из конкретных условий эксплуатации.

Расчеты

Перекрывают проемы между стенами конструктивными элементами из разных материалов. На примере многопустотной плиты выполнен расчет усиления подобного перекрытия. Исходные данные можно узнать из чертежей:

Рис.1 Вид многопустотной плиты

Рис.2 Сечение перекрытия

Параметры ЖБИ до усиления:

• размеры по плану 1.6 х 5.1 (м.);
• тяжелый бетон кл. В₁₅ с R_b.ad=8,5 Мпа и E_b=2.4×104Мпа;
• защитный слой толщиной 20 (мм.);
• диаметр арматуры 10 мм. кл. А 400, где R_ad=355Мпа параметр А₅= 5.50 см2.

Для расчета выполняют последовательно действия. Определяют уровень изгибающего момента (ИМ) и поперечной силы (ПС) панели до усиления и после:

Узнают параметры ИМ и ПС до ремонтных работ:

g – расчетные равномерно распределенные грузы на панель до усиления кН/м, g_tot – расчетная нагрузка после ремонтных работ.

Для усиления понадобится определение бетонной смеси с компонентами_{b.ad5. ad.}

Расчитывают показатель высоты сжатого бетона:

Определяются с относительной высотой в зоне сжатого бетона:

Работают с формулой для расчета несущей способности конструкции до усиления:

Исполняют определение изгибающего момента, действующего на элементы затяжки:

Ведут поиск рабочей высоты сечения, учитывают затяжки –h должен быть больше на 100 мм.

Выполняют определение коэффициента А:

Проверяют условия – ξ ≤ ξ_R; 0,363 ≤ 0,53:

Расчитывают поперечное сечение, размер площади:

Проводят определение несущих способностей сечений наклонный элементов:

Осуществляют нахождение площади отгибов при их угле 45:

Усиление подбирается с учетом сортамента: 2Ø4 А400 Аs= 0.25 см2. Для выяснения размеров по максимальному расстоянию от точки опирания до места, где требуется усиление применяют формулу и выполняют расчет:

Армирование плит перекрытия выполняют следующими расчетами:

Устройство перекрытия по деревянным балкам

По прочности и другим показателям опоры из древесины уступают железобетонным конструкциям, но они вполне успешно исполняют свою функцию при соблюдении технологии в зданиях до 4-х этажей. Несущие балки перекрытия делают длиной до 5-6,5 м. Для удобства их укладку осуществляют в каменных домах с шагом, кратным размеру строительного блока. Глубина размера гнезда под опору – 0,6-0,8h (где h является высотой балки). Стандартное значение 180-200 мм, минимальное – 150 мм. Зазор от торца балки до поверхности стены – 3-6 мм.

Существуют следующие виды заделки деревянных балок перекрытия:

• глухая;
• открытая;
• соединения встык;
• соединение вразбежку.

Watch this video on YouTube

Усиление деревянных балок перекрытия от прогиба

Дополнительные работы по упрочнению несущих конструкций производятся при ухудшении состояния древесины, появлении прогиба с показателями более 1:300, при перестройке чердаков под мансарду. Перекрытие чердака по деревянным балкам можно усилить следующими способами:

1. Установка деревянных накладок с обеих сторон бруса в поврежденных местах при помощи сквозного крепления болтами.
2. Установка металлических пластин или прутковых протезов, обработанных антикоррозийными растворами.
3. Армирование углеволокном – наклеивание ленты из углепластика в несколько слоев для увеличения жесткости балок.
4. Усиление торцов балки протезами из дерева или древесины в местах стыка. Используются швеллеры, арматура, стальная полоса, прутья.
5. Установка шпренгельных затяжек – использование стержневой конструкции для создания искусственного растягивающего усилия.
6. Установка под проблемные деревянные балки дополнительных опор.
7. Использование дополнительных балок.
8. Уменьшение нагрузки на перекрытие за счет внесения изменений в конструкцию кровли.

Усиление деревянных лаг дополнительными накладками

Метод установки дополнительных накладок и усиления лаг возможен как на стадии строительства, так и при проведении ремонтных работ. Для лаг из бруса чаще всего применяется усиление при помощи деревянных накладок и накладок из фанеры или ОСБ плит.

Деревянные накладки используются:

Для усиления механически поврежденных участков лаг;

Для усиления места стыка или сростка лаг;

Для создания дополнительной прочности по всей длине лаги.

а, б, в — усиление лаг деревянными накладками на болтах, г — усиление прутковым протезом

Накладки из ОСБ плит и фанеры в основном применяются на местах стыковки отрезков между собой и в местах, где видны дефекты или имеются незначительные механические повреждения.

Металлические пластины могут накладываться на места повреждений и сростков как метод локального решения проблемы.

Полное усиление накладками

Установка накладок на лаги по всей длине осуществляется с помощью болтового соединения через тело накладок и лаг, при помощи саморезов по всей длине или при помощи связки несколькими жгутами монтажной проволоки.

Установка накладок осуществляется поочередно с временной фиксацией накладок при помощи струбцин или саморезов к телу лаги.

Усиление лаги саморезами с шайбами с двух сторон

Сверление отверстий осуществляется по одной линии. Расстояние между отверстиями для соединения обычно не меньше, чем ¼ длины лаги. Отверстия сверлятся так: одно по центру, а с краев на расстоянии 1/3 высоты лаги от краев лаг. Такое расположение отверстий не даст возможности расколоться балкам и лагам по длине. Болты обязательно должны иметь шайбы с обеих сторон — и под головкой болта и под гайкой. Стягивание осуществляется постепенно, до значительного сопротивления дерева, а окончательная затяжка делается поочередно, начиная с крайних болтов. При этом затяжка делается равномерно на ¼ оборота.

Усиление лаги в её полную длину

В случае, если лаги имеют фиксацию краев в кирпичной стене, обязательно проделывается отверстие для того, чтобы края балок также были зафиксированы в стене. Обработка дополнительных балок антисептиком осуществляется до установки на лаги.

При необходимости выпрямить прогнувшиеся лаги, используют деревянные клинья или обычный автомобильный гидравлический домкрат, поджимая лагу до нужного уровня.

Частичное усиление лаг деревянными накладками

Локальное усиление конструкций лаг применяется, в основном, в местах сочленений или сростков лаг. Для укрепления этих участков используется метод установки накладок с одной стороны либо установки накладок с двух сторон балок. Для одностороннего метода используется дерево без сучков и видимых повреждений, в таком случае ширина и высота дополнительного элемента должны равняться ширине и высоте самой лаги.

Частичное усиление лаг (с двух сторон) в местах соединений лаг

Фиксация осуществляется при помощи болтов, саморезов и гвоздей. Длина элемента должна быть не меньше расстояния между двумя балками межэтажного перекрытия. Болтовые соединения делаются насквозь, шайбы при этом должны быть шире гайки и головки болта в 3 раза.

Укрепление лаги деревянной накладкой

Для фиксации стыка лаг двусторонними накладками допускается применение бруса более узкого, чем лага. Обычно для этого используются доски шириной в 1/2 ширины лаги. Длина накладок обычно берется не менее 1 метра. Стяжка делается также при помощи болтов или саморезов.

Похожие записи:

Что нужно знать о вентиляции в бане: схема и устройство для русской бани и сауны, для пола и парилки. 10 разных схем Дизайн интерьера ванной комнаты 3 кв. м Чем обшить потолок в гараже, как сделать Отделка фасадов частных домов штукатуркой короед, фото вариантов Гипсовая штукатурка ротбанд. инструкция по применению. технические характеристики Как сделать фундамент с подвалом
