Монтаж зубчатой рейки

После того как отрегулированы все вышеописанные механизмы, можно приступить к монтажу автоматики. Ниже на видео показано, как можно сделать электропривод своими руками.

Начнем с зубчатой рейки, они бывают металлические и нейлоновые, металлические естественно лучше и надежней. Их толщина варьируется от 8 до 30 мм. Стандартный размер рейки 1 метр. Для крепления используют количество реек равное ширине проема + 1 рейку для концевых выключателей автоматики. Зазор между зубцами шестерни привода и рейки должен быть 1-2 мм. Рейка крепиться на нижнюю трубу каркаса ворот с помощью крепежного элемента для зубчатой рейки. Отверстия в рейке позволяют регулировать ее по высоте.

На картинке два варианта крепления зубчатой рейки, не советуем крепить рейку к направляющей рельсе, во время сварки направляющая может изогнуться, если в направляющую вкручивать болты, это тоже может вызвать трудности при монтаже и во время работы ворот.

Часто крепежные элементы приваривают, хотя для их крепления существует специальный С-профиль для зубчатой рейки. На фото ниже оба варианта.

Если вы будете покупать электропривод, то к нему в комплекте прилагается 4 метра зубчатой рейки.

Для тех, кто не хочет тратиться на зубчатую рейку, ее можно заменить велосипедной цепью или как показано в одном из видео на цепь от «жигулей».

Регулировка рейки откатных ворот

Каждая метровая рейка крепится на месте тремя болтами, ослабив их можно поднять или опустить рейку на 3 – 5 мм. Рейку необходимо выставить таким образом, чтобы зазор с приводной шестерней привода по всей длине рейки составлял 1 – 2 мм. А в местах стыка между частями рейки, не было резкого перепада между зубьями, это может привести к ударам по шестерне привода во время движения. Рейка и шестерня привода ни в коем случае не должны быть в зажатом состоянии, это приведет к затруднению перемещения створки, износу рейки и поломке редуктора или электромотора. Во время работы, шестерня привода должна «гладить» и легко перемещать через себя рейку, а не с трудом проворачивать и проталкивать. Регулировка рейки откатных ворот не займёт много времени и усилий, но продлит жизнь электромотора и сделает работу ворот тихой и безопасной.

В заключение еще раз хочу обратить внимание на важность установки регулировочных подставок под ролики. Многие не придают этому должного значения. Допустим, по прошествии нескольких лет, случилась такая неприятность: выдавило фундамент или повело опорный столб

Либо это случилось одновременно и разошлись они в разных плоскостях. Вы сразу заметите это, так как ворота начнет заклинивать, и они перестанут попадать в приемную часть. При незначительном «уходе» фундамента и столба, устранить неисправность можно с помощью верхнего поддерживающего кронштейна и приемной части, положение их роликов и ловушек легко регулируется. Но в большинстве случаев этого бывает недостаточно. Если регулировочные подставки установлены, с их помощью можно легко устранить любые последствия перекоса опорных точек ворот. Если их нет, тогда надо приготовиться к проблемам в эксплуатации и сбоям в работе автоматики

Допустим, по прошествии нескольких лет, случилась такая неприятность: выдавило фундамент или повело опорный столб. Либо это случилось одновременно и разошлись они в разных плоскостях. Вы сразу заметите это, так как ворота начнет заклинивать, и они перестанут попадать в приемную часть. При незначительном «уходе» фундамента и столба, устранить неисправность можно с помощью верхнего поддерживающего кронштейна и приемной части, положение их роликов и ловушек легко регулируется. Но в большинстве случаев этого бывает недостаточно. Если регулировочные подставки установлены, с их помощью можно легко устранить любые последствия перекоса опорных точек ворот. Если их нет, тогда надо приготовиться к проблемам в эксплуатации и сбоям в работе автоматики.

Регулировка привода откатных ворот

Далее, выполните программирование начальных настроек электропривода, как при первом запуске. При выполнении этой процедуры автоматика заново рассчитает усилие необходимое для перемещения створки, запомнит на сколько надо переместить ворота для полного закрытия/открытия, ну и настроит плавный пуск и замедление в конце движения. Описывать процедуру регулировки привода не имеет смысла, так как у разных моделей и производителей она совершенно разная. Описание и инструкции для самых популярных моделей автоматики Вы всегда сможете найти на нашем сайте в разделе «Инструкции для автоматики»

Обращаю внимание, что наши специалисты не проводят консультации по телефону как настроить ту или иную автоматику, или «как сделать то или это», для этого есть специальные службы технической поддержки производителей ворот и автоматики

Техническая поддержка «Алютех»: 8-800-333-6200 (все изделия производства «Алютех», автоматика «Алютех», «An-Motors» и «Comunello»).

Техническая поддержка «ДоорХан»: 8-495-933-2433, 8-495-933-2400 (все изделия производства «DoorHan» и автоматика).

Техническая поддержка «Херманн»: 8-495-604-46-21, 8-495-604-4621 (все изделия производства «Hoermann» и автоматика).

Техническая поддержка «NICE»: 8-800-333-1717.

Техническая поддержка «CAME»: 8 (800) 200-15-50, 8 (495) 739-00-71.

Техническая поддержка «FAAC»: 7 (495) 646-87-40, +7 (800) 555-27-40.

Техническая поддержка «BFT»: (495) 221-51-17.

Надеюсь, Вам пригодилась информация из моей статьи и с помощью полученных знаний Вы сможете самостоятельной выполнить все регулировки. Вроде бы ничего не забыл и рассмотрел самые важные моменты. Если по тем или иным причинам Вам не удалось самостоятельно отрегулировать откатные ворота и автоматику, наши высококлассные специалисты всегда смогут сделать это за Вас. Мы производим ремонт и обслуживание откатных ворот и установленной автоматики: NICE, CAME, FAAC, BFT, An-Motors, Comunello, Алютех, DoorHanи Херманн, выполним работы любой сложности.

Чертежи и схемы

На чертеже следует обозначить размеры всех элементов

В интернете есть много пошаговых инструкций с чертежами для откатных ворот, изготовленных своими руками, но лучше выполнить индивидуальную схему, применимую к конкретным условиям, материалу, пролету.

Сведения, указываемые в чертежах и схемах:

эскиз расположения столбов, фундамента, створок с привязкой по ширине, высоте;
укрупненные узлы стыков и соединений;
размеры всех конструктивных элементов;
отметки земли, края основания, стоек, верха полотна;
материалы всех деталей, стоек, рельсов, полотен.

С помощью схемы можно в любой момент сборки уточнить расположение и соотношение элементов, соотнести их размеры, посмотреть, как делать стык. Размеры на чертеже помогают просчитать объем материалов для изготовления ворот, составить поочередный список работ.

Стандартные размеры

Ширине проезда придают большое значение, поэтому расчеты выполняют правильно, чтобы избежать перекосов и не тратить средств на приобретение лишних стройматериалов. Оптимальная ширина не слишком отличается от размера пролета, который они должны закрывать. Например, если ширина 4 м, к этому параметру добавляют еще 200 мм. Для создания противовеса добавляют 1,5 – 1,6 длины пролета.

Популярными являются размеры: 3,0; 3,5; 4,0; 5,0 и 6,0 метров. Максимальная ширина проезда, которая была изготовлена, достигает 12 метров. По высоте нет особых ограничений, но следует учитывать вес конструкции. Масса створки влияет на выбор автоматики, чем мощнее приспособление, тем выше его цена.

Нюансы проектирования

Начинают планирование с подбора подходящей конструкции.

Есть несколько типов откатных систем:

подвесная;
консольная;
выездная.

Первая разновидность самая простая, при этом над пролетом ставят направляющую балку с колесами для передвижения полотна. Такой тип схемы распространения не получил из-за ограничения высоты.

В выездных моделях воротные ролики ездят по швеллеру на земле. Схема надежная, но предполагает регулярную чистку колеи от снега, мусора, наледи.

В консольной системе направляющая крепится на каркасе так, что не ограничивает размер по высоте в пролете, а створка передвигается над землей. Ролики располагают в профиле, который закреплен на самой створке внутри. Для зашивки проектируют профнастил, металл, дерево.

Основные рекомендации

При расчете автоматики учитываются габариты ворот

При изготовлении привода учитывают не только вес полотна, но и ветровую нагрузку

Если не принять во внимание квадратуру створки, мотор не прослужит долго. Ветровые усилия для расчета принимают в диапазоне 50 кг на 1 квадратный метр плоскости ворот. Привод рассчитывают так, чтобы мощность получалась с запасом на 20 – 30% больше

Привод рассчитывают так, чтобы мощность получалась с запасом на 20 – 30% больше.

Если для автоматизации подходит рычажное устройство, используют стеклоподъемники машины ГАЗ, которые комбинируют с двумя рычагами, или берут подходящий гидроредуктор. Для работы в сети 220В ставят понижающий трансформатор вместе с преобразователем напряжения на 12В.

Концевые выключатели блокируют работу электромотора в конечных положениях, при этом используют электрические схемы от реальных конструкций для реверсного запуска двигателя. Все нюансы сборки автоматики продумывают заранее.

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

До 400 кг и не шире 4 м;
До 600 кг и не шире 6 м;
От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

Направляющая для установки снизу;
Скоба с роликовым механизмом для поддерживания;
Роликовые опоры;
Подставка для поддержания роликовой платформы;
Концевые ролики;
Улавливатели снизу и сверху;
Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
Поликарбонат – позволит создать легкие ворота;
Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

Лопата, лом, трамбовка;
Тары для цемента, песка, щебенки и готового раствора;
Сварочное оборудование;
Болгарка;
Молотки;
Шуруповерт;
Ключи;
Рулетка;
Карандаш;
Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

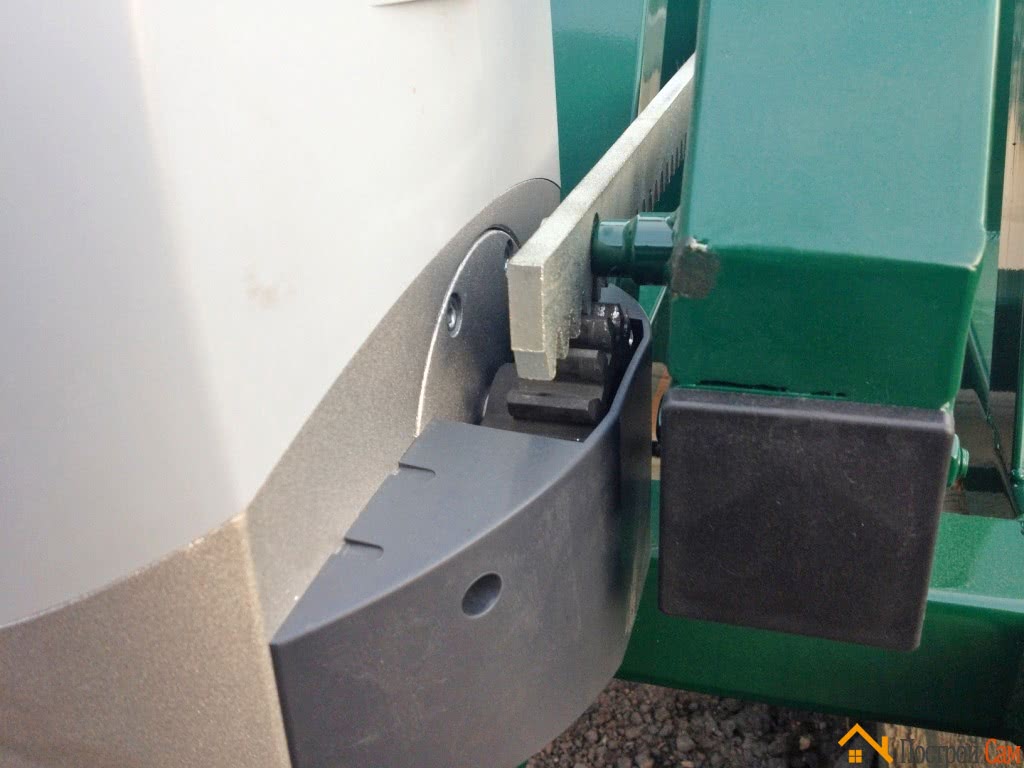

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

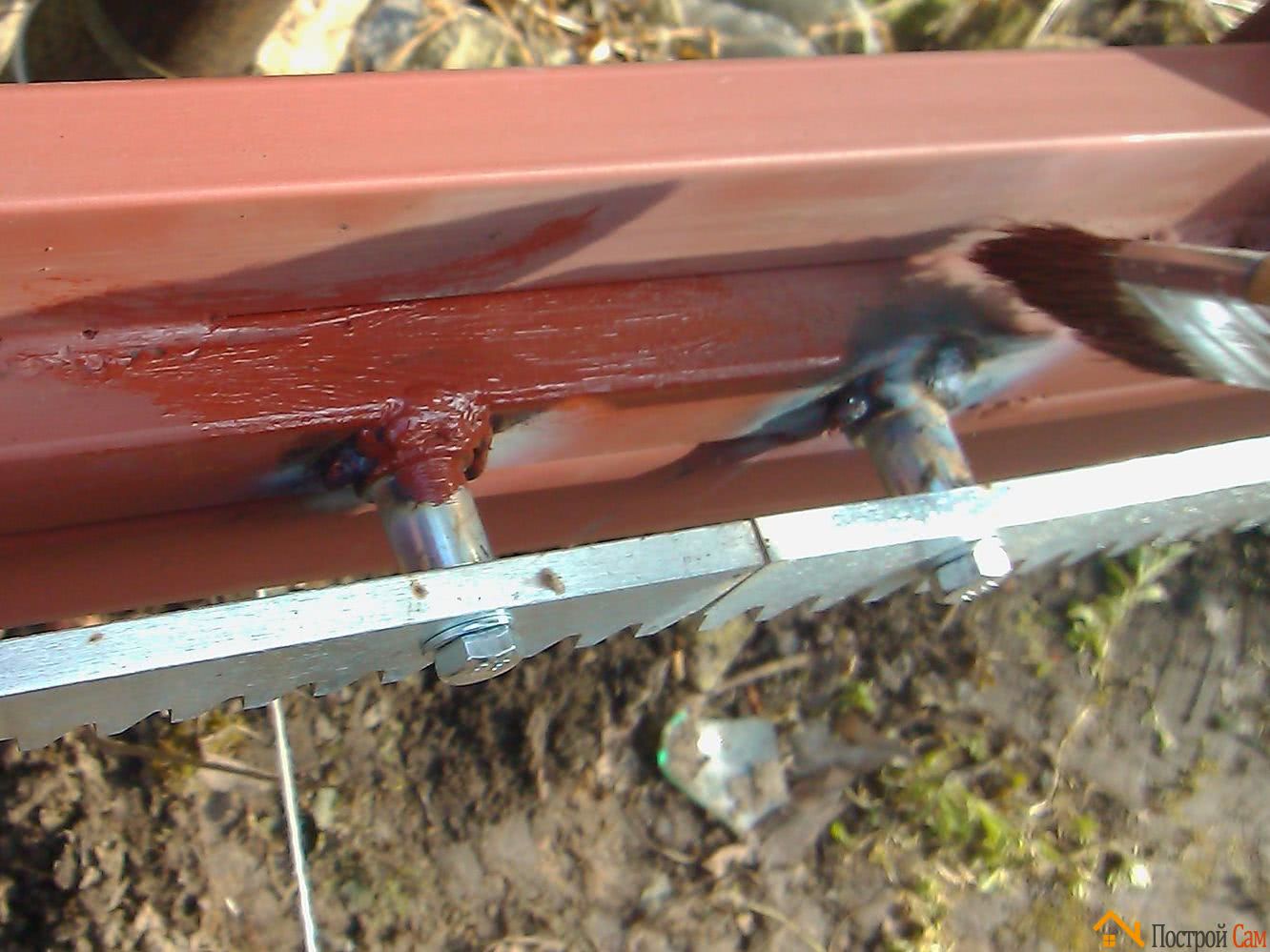

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

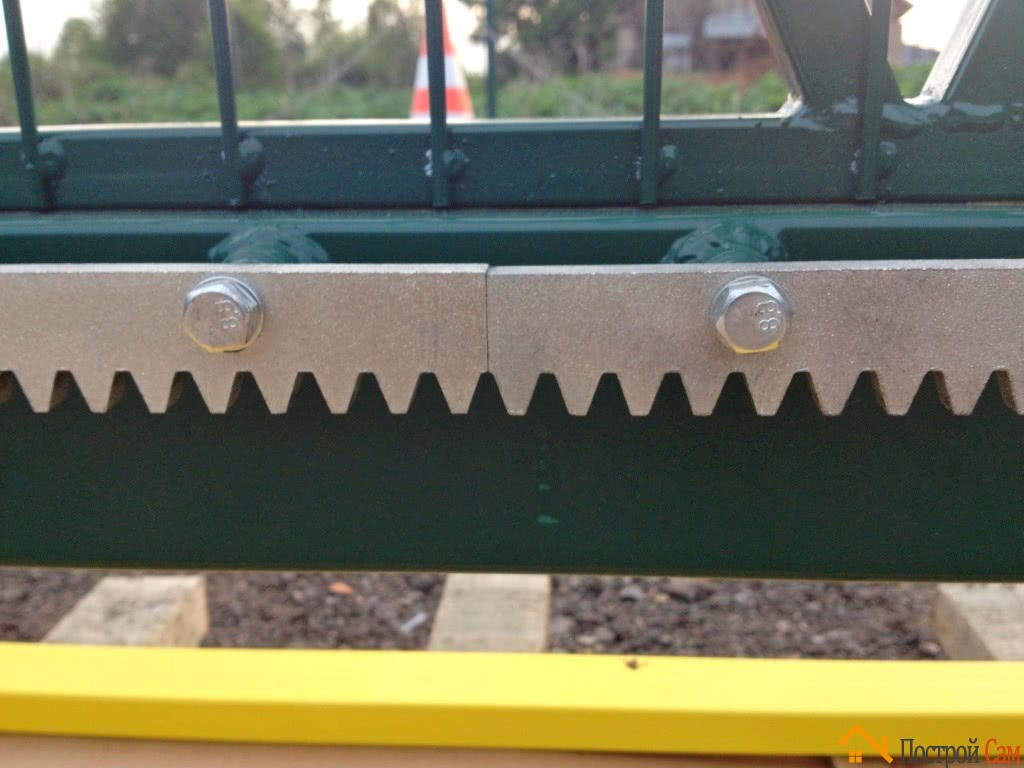

Ошибка №9 Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10 Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

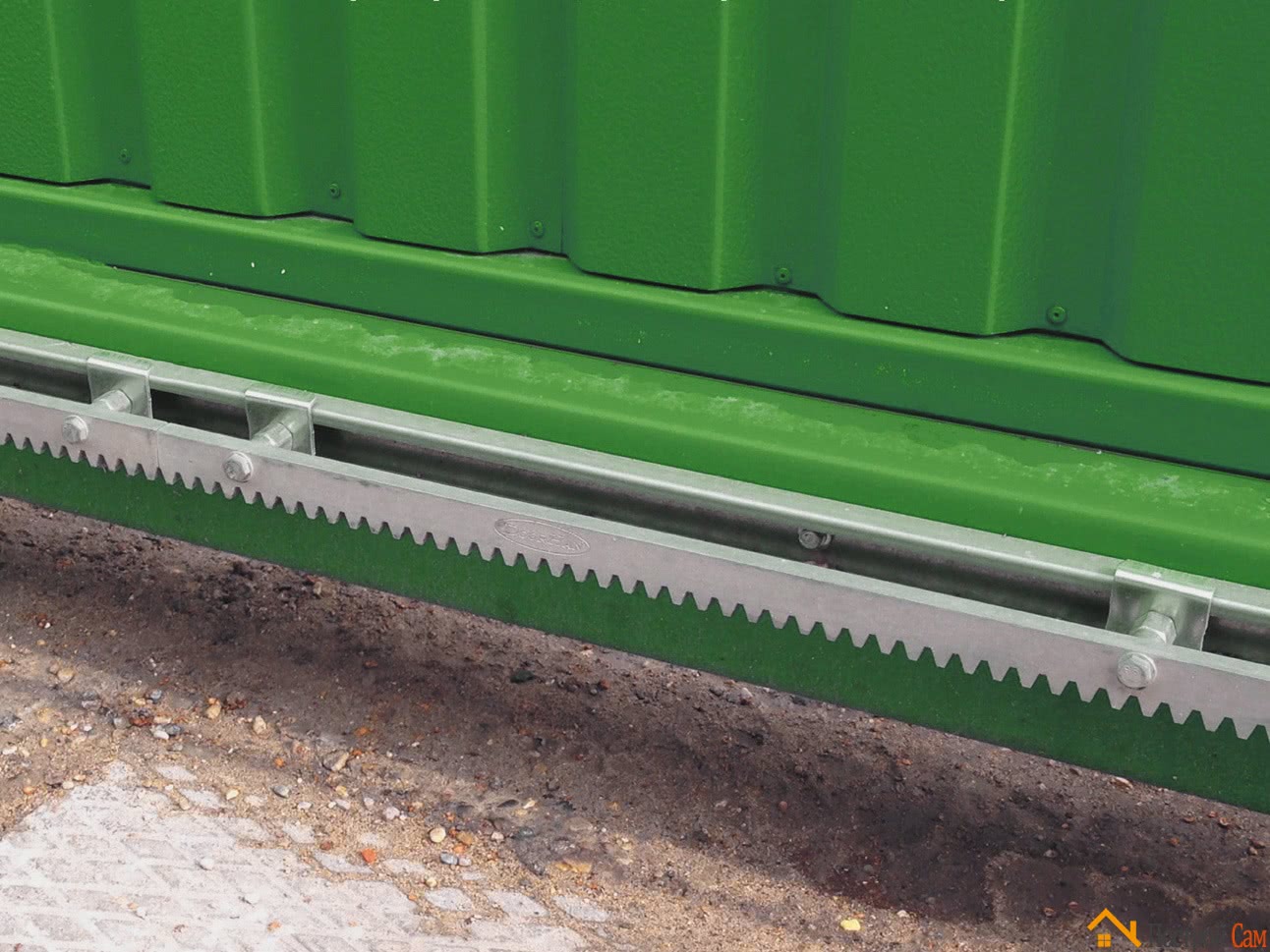

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню. Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

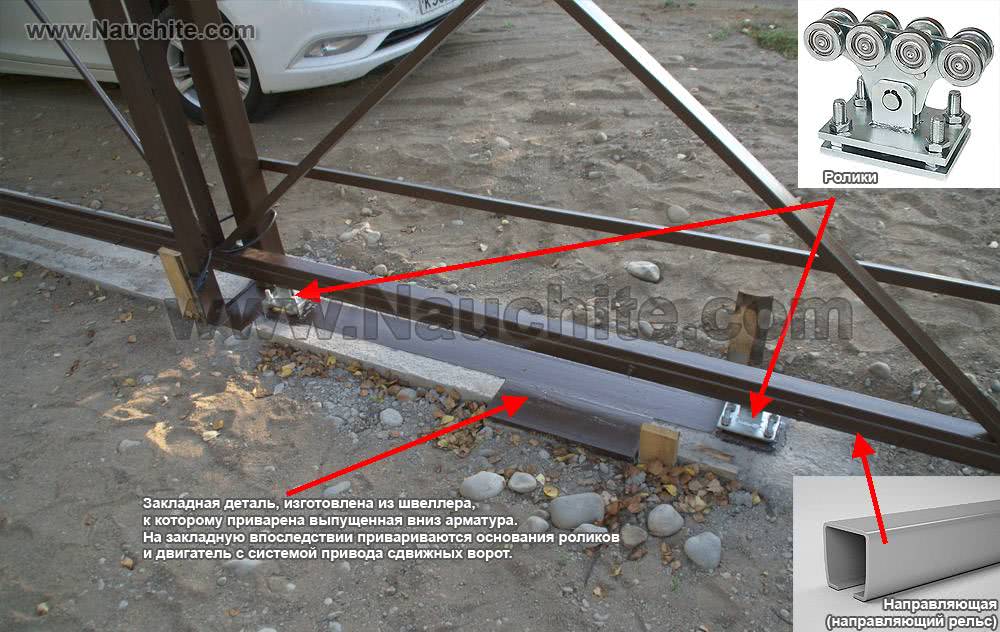

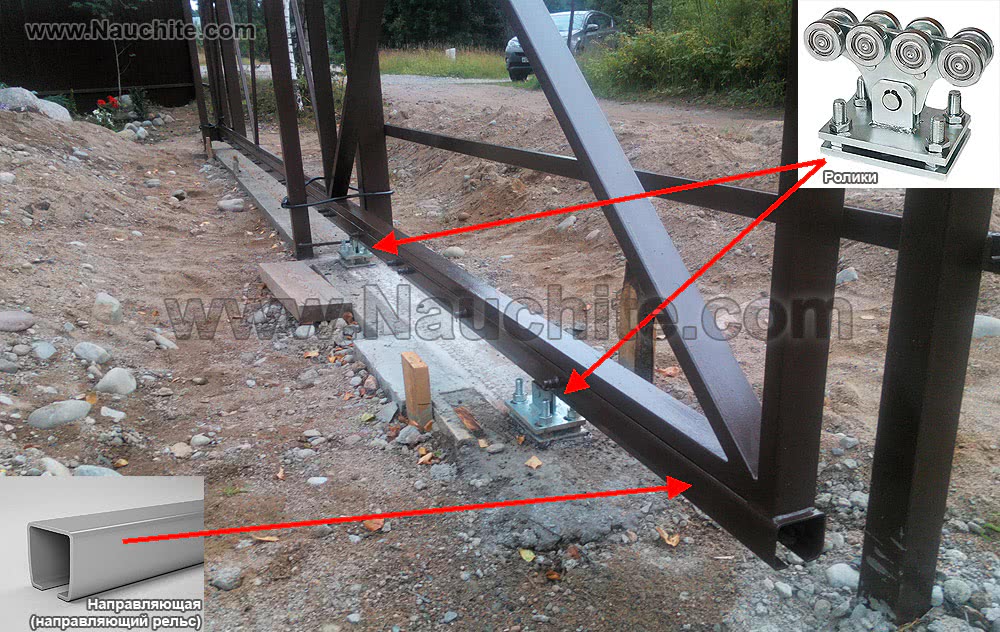

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

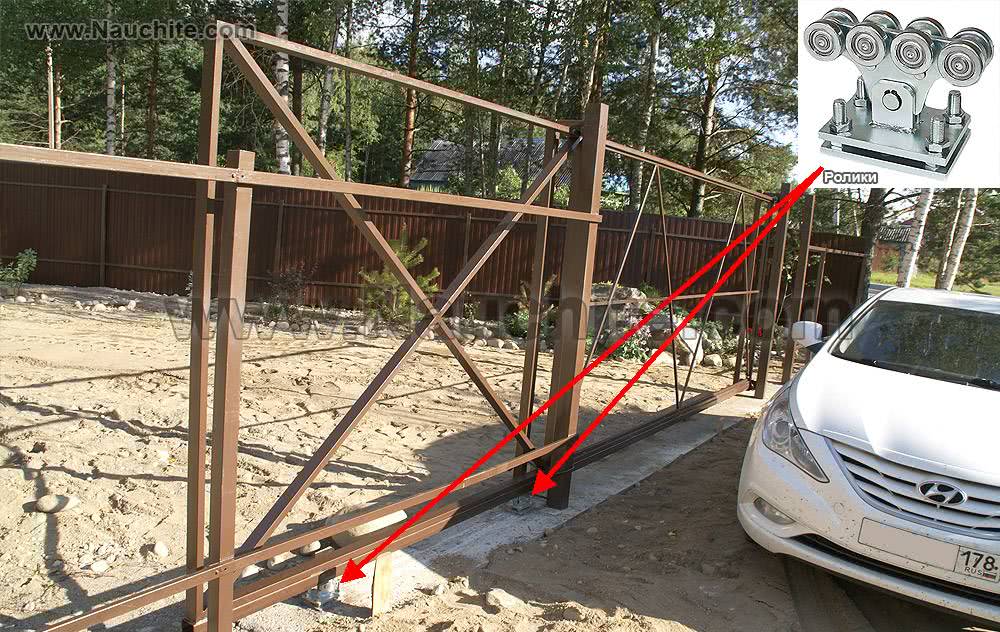

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

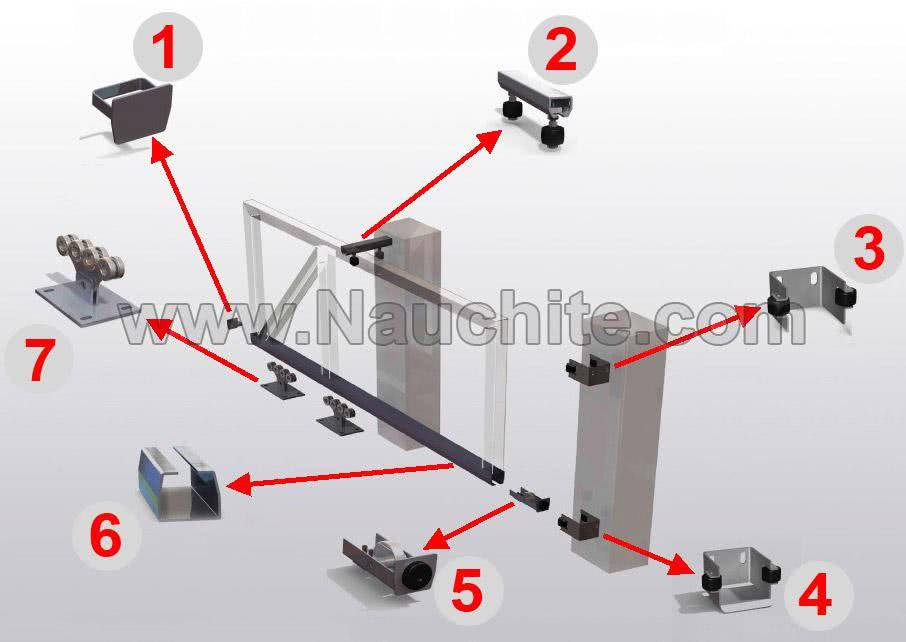

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.

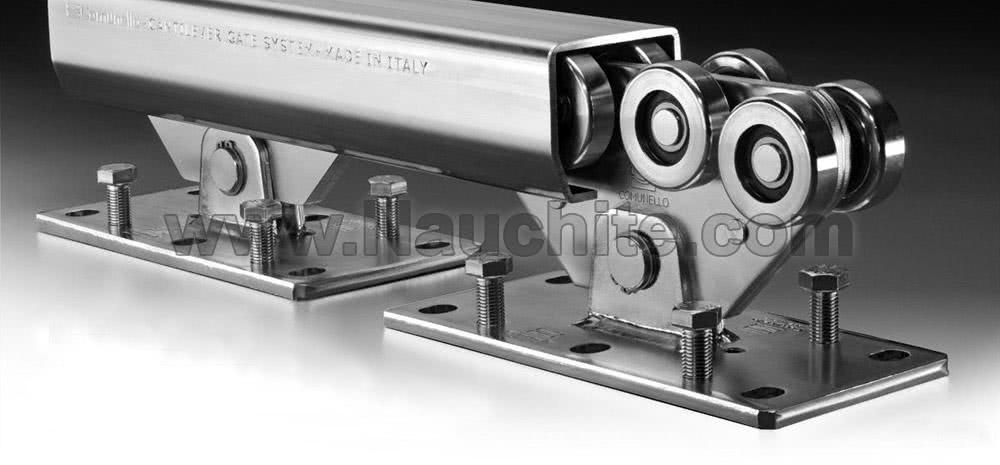

Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Монтаж зубчатой рейки

Если вы будете покупать электропривод, то к нему в комплекте прилагается 4 метра зубчатой рейки.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

Форд фокус 3 = 2,01 м.
Форд Эксплорер 2015 = 2,29 м.
Газель (цельнометаллический фургон) = 2,5 м.
КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.
