Особенности расчёта откатных ворот

Какой транспорт будет заезжать

Это первое, от чего нужно отталкиваться при выборе размеров въездных ворот для участка. Ведь одно дело — когда на территорию будут заезжать только легковые автомобили. А другое дело — грузовые авто. Ширина разных машин, естественно, различная. Соответственно, и минимальные требуемые размеры ворот будут разные.

Конечно, лучше изначально ориентироваться на крупные грузовые автомобили (например, типа ЗИЛ). Ведь никогда не знаете, какие потребности у вас могут возникнуть через несколько лет. Поэтому стоит заранее позаботиться о том, чтобы всё было практично и удобно. Так сказать, на все случаи жизни.

Плюсы и минусы самодельных конструкций

Популярность самодельных откатных ворот обусловлена их следующими достоинствами:

1. Плавным и тихим движением створок.
2. Большим сроком службы.
3. Наличием автоматизации.
4. Устойчивостью к механическим и погодным воздействиям.
5. Удобством эксплуатации.

При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.

Список недостатков состоит из таких пунктов:

1. В процессе монтажа приходится дополнительно бетонировать столбы.
2. Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
3. Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.

На самодельные ворота можно установить сигнальную лампочку.

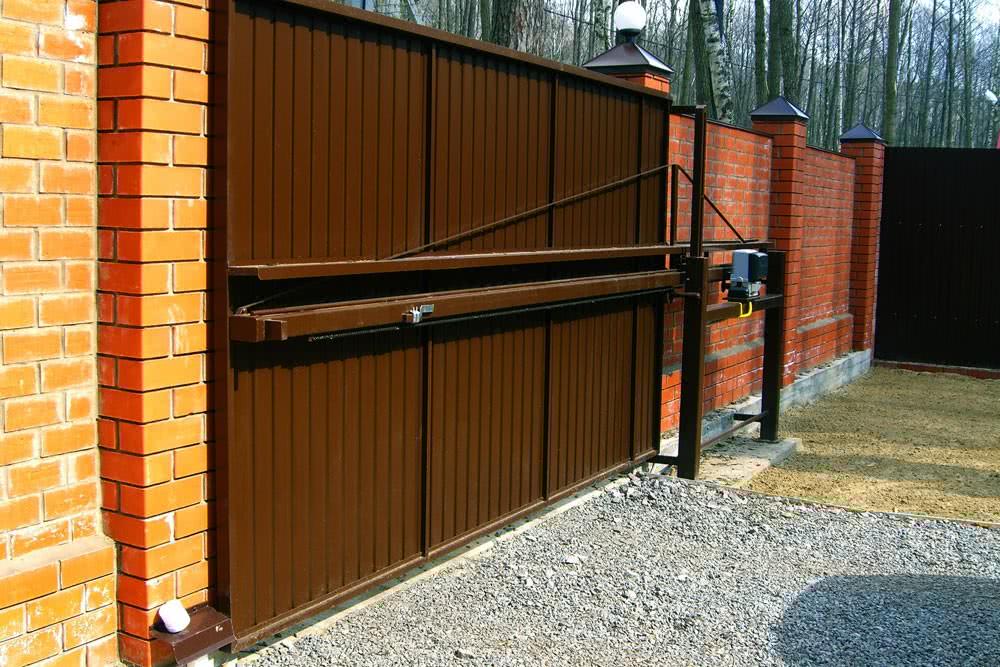

Откатные ворота.

Наиболее распространенный и удобный вид уличных ворот. Из недостатков только то, что требуется место для отката, равное ширине проема. При определении размеров ворот вам нужно определить несколько параметров: какие машины будут заезжать, какой высоты у вас забор, сколько оставлять просвет под створкой. Ширина легкового автомобиля примерно 2 метра, плюс 1 метр для свободного проезда. Но в большинстве случаев на территорию должна заезжать и грузовая машина, например септик, поэтому оптимальная ширина 4 м. По стоимости откатные ворота 3000х2000мм будут стоить 36500 руб, 4000х2000мм обойдутся вам в 37500, а ворота, ширина которых превышает 4,3 метра будут стоить значительно дороже, от 51000 рублей. Это объясняется тем, что там применяется другая несущая балка, и другой консольный набор, рассчитанный на большую нагрузку. Очевидно что, нет смысла экономить 1000 руб, и самый популярный размер 4х2м. Ворота больше 4 метров в длину заказывают гораздо реже.

Некоторые способы самостоятельных расчётов

Это способ довольно быстро получить основные параметры, которые потребуют уточнений, но дадут представление о параметрах, которыми можно предварительно руководствоваться, даже если решили делать всё сами. Исходные данные ширина и высота проёма.

Уточним, что данный расчёт относится к консольным типам откатных ворот, которые несколько сложнее других конструкций.

Ширина ворот (L) определяется как сумма ширины проёма, технологических отступов (для полного закрытия – открытия) и минимального расстояния между центрами кареток. Таким образом, L всегда больше ширины проёма, что необходимо учитывать при проектировании.

Расчёт противовеса. Необходим он для уравновешивания створки при движении, чтобы масса движущегося полотна более равномерно распределялась по кареткам. Чем больше противовес, тем меньше нагрузок. Если недостаточно места (для движения створки), достаточно знать, что длина противовеса не может быть меньше 40% от ширины створки (практически чистого размера проёма). Оптимальным значением будет 50% (больше не стоит – избыточные нагрузки и вес). Ширина L включает в себя противовес!

Полученные значения позволят оценить размеры места для отката ворот.

Расчетный вес всей конструкции можно определить как типовой набор материалов, исходя из значений: профнастил

4 кг/кв.м, сталь 2 мм.

17 кг/кв.м. Типовой набор каркаса для ворот 4 на 2 метра обычно принимается весом в 200 кг. Оценка веса позволяет определить параметры направляющей балки. В качестве стандарта принято, что для веса ворот в 300 кг. достаточно балки 90х50 мм., при толщине не менее 3,5 мм.

Полученных данных достаточно, чтобы определить основные параметры откатных ворот, которые необходимы.

Следующий шаг – примерный расчёт прочности фурнитуры.

Роликовые механизмы, улавливатели и поддерживающая шина имеют характеристики, позволяющие выбрать необходимые. Для того, чтобы не ошибиться, используем простую оценку ветровой нагрузки, которая составляет при сильном ветре (12 м/с) до 90 кГ/кв.м, и равномерно распределяется по опорным зонам полотна ворот.

Для того, чтобы быть уверенным в работоспособности откатных ворот даже в сильный ветер, достаточно убедится, что прочность предлагаемых элементов превышает расчётную, (полотно 4 м на 2 м) сложенную из веса ворот с поправкой на боковой момент в 100кГ/м умноженный на 8 кв.м = 800 кГ/м. На самом деле это не так много

150-180 на каждый опорный элемент, но предусмотреть этот запас прочности необходимо!

Роликовые механизмы тоже лучше брать с запасом 20-30% от веса ворот, но надо знать, что увеличению срока службы больше помогает увеличение расстояния между центрами кареток! Чем больше – тем дольше.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Расчет противовеса.
3. Оценка веса сооружаемой конструкции.
4. Изготовление эскиза или чертежа.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м2.
• Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Откатные ворота на винтовых сваях

Перед выбором определенного типа и конструкции ворот следует разобраться с техническими характеристиками. Основной составляющей сооружения является основание, если рассматривать силовую нагрузку. Его выполняют бетонным или свайным. В последнем случае в составе комплекта имеются детали, способные предотвратить раскачивание ворот.

Винтовые сваи имеют такие достоинства:

• Продолжительный срок службы. С течением лет несущая способность изделий не уменьшается.
• За невысокую стоимость можно получить изделия высокого качества.
• Повышенная точность монтажа опор.
• Установку выполняют, не проводя земляные работы. Это позволяет работать в стесненных условиях.
• Время возведения ворот сведено к минимуму.
• Монтаж свай можно выполнять при любой погоде.
• При повреждении опор ремонт можно провести самостоятельно.
• Винтовые сваи можно использовать повторно.

Откатные ворота на свайных опорах надежны и устойчивы. Оборудовать ограждение можно в кратчайшие сроки. На практике сооружение сдвижных конструкций на сваях является выгодным решением. Оно позволяет создать долговечные ворота, которые прослужат не одно десятилетие.

Установка свай для откатных ворот

Фундамента на свайных опорах рассчитывают в соответствии с гидрогеологическими характеристиками грунтов. Именно наличие подземных вод определяет глубину установки стволов свай. Она может равняться 1-2,5 метрам. Показатель отличается в зависимости от местности.

Важно! Монтаж откатных ворот на сваях следует выполнять согласно инструкции. При точном следовании указанным производителем правил можно добиться качественного результата.

При установке свай под откатные ворота порядок действий должен быть следующим:

Обозначить место установки свай

Важно учесть расположение роликовых элементов.
Разметить опоры.
В определенных местах выполнить углубления в полметра. Ямка будет лишь давать направление движению ствола сваи.
Ввинтить опоры.
В определенный момент сваи «отказывают»

Поэтому их следует устанавливать на разную высоту. Чтобы выровнять верхушки используют болгарку.
Полость трубы заполняют бетоном.
Затем наварить оголовки.
Установить швеллер
Закрепить роликовые механизмы.

Ввинчивание свай можно выполнить своими силами. Однако если грунт прочный, понадобится помощь. По мере ввинчивания опоры необходимо следить за вертикальностью ее расположения. В этом случае конструкция окажется максимально прочной.

После полной установки опорной основы следует переходить к сборке откатных ворот. Удобство применения свай для откатных конструкций позволяет получить надежную систему, способную исправно служить много десятилетий.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

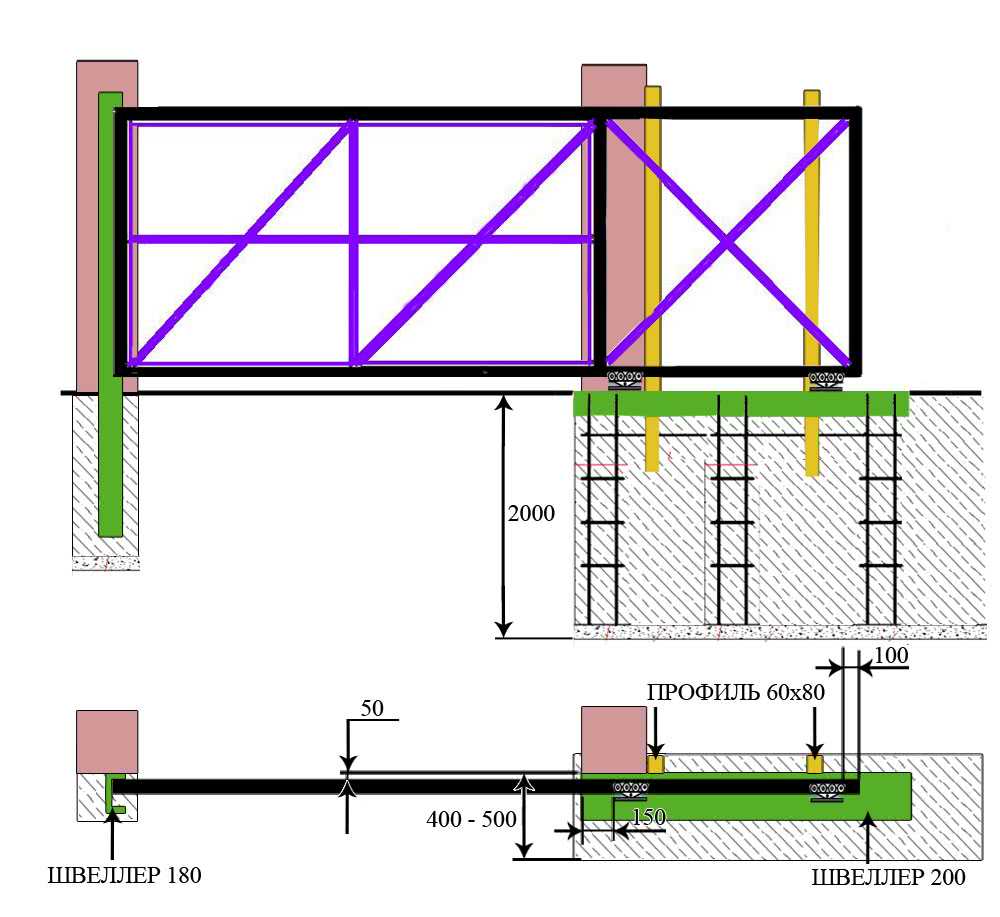

Схема откатных ворот с размерами

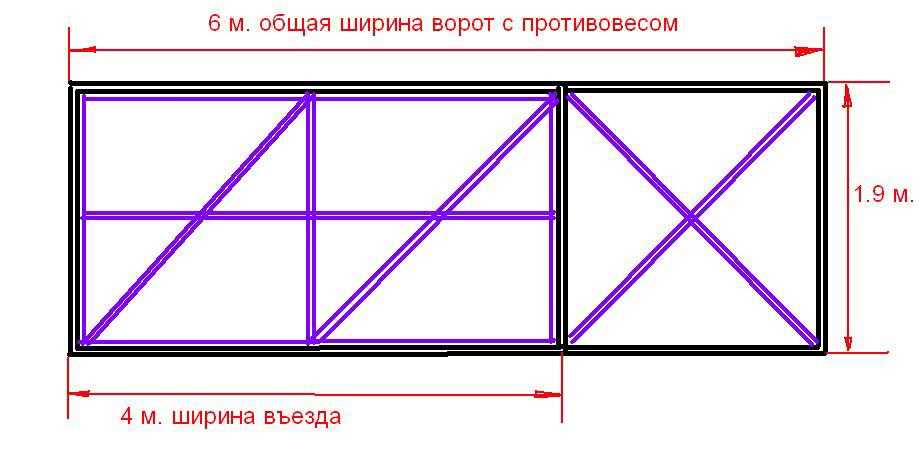

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

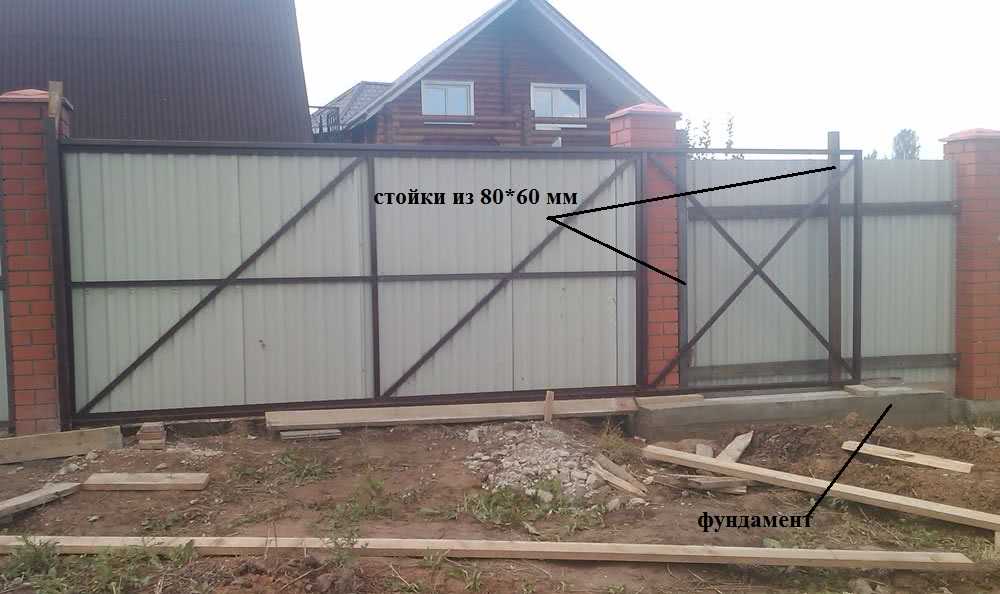

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

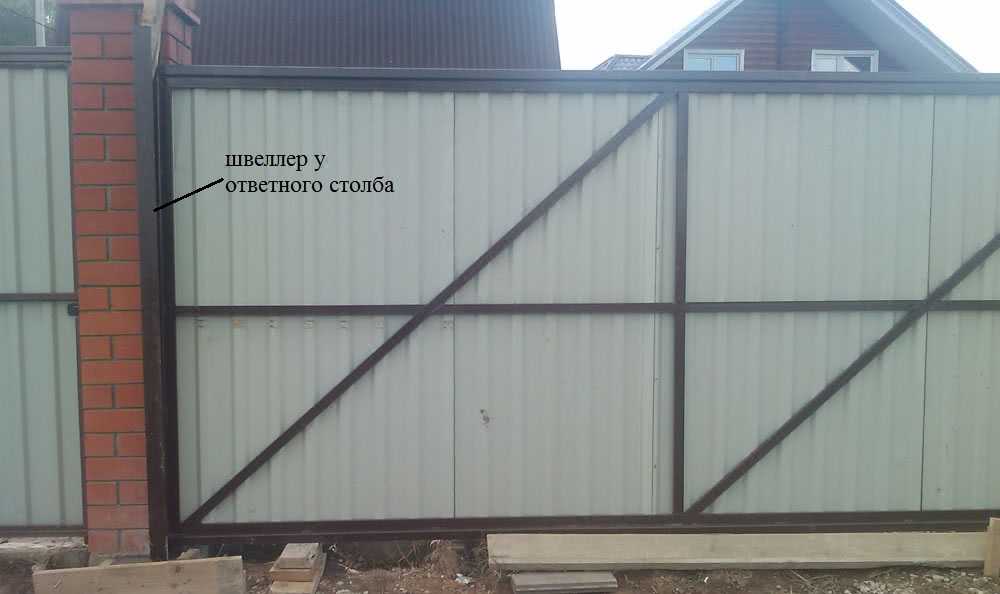

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

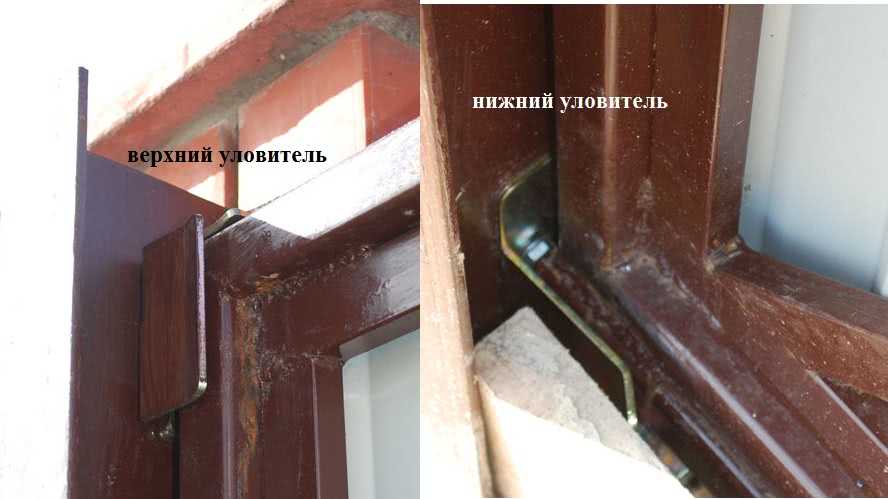

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

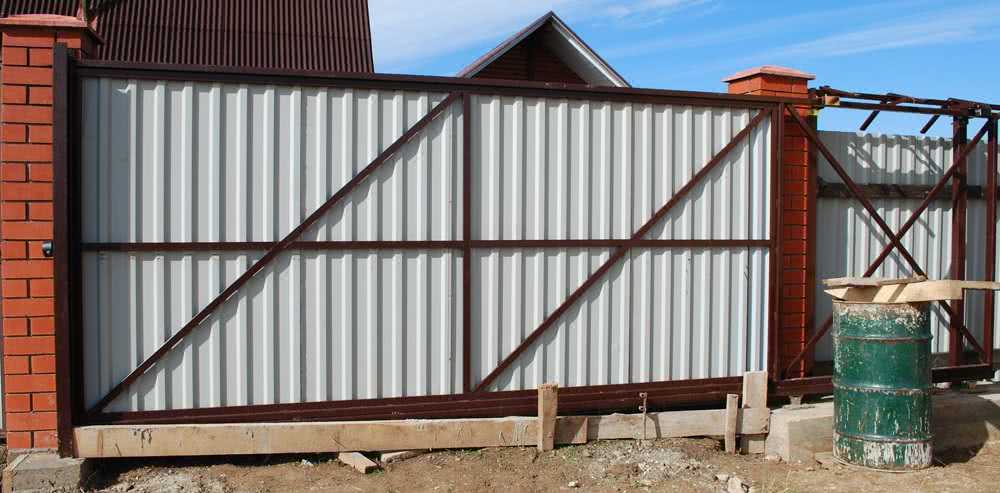

Готовый каркас ворот просто накатывают на закрепленные ролики.

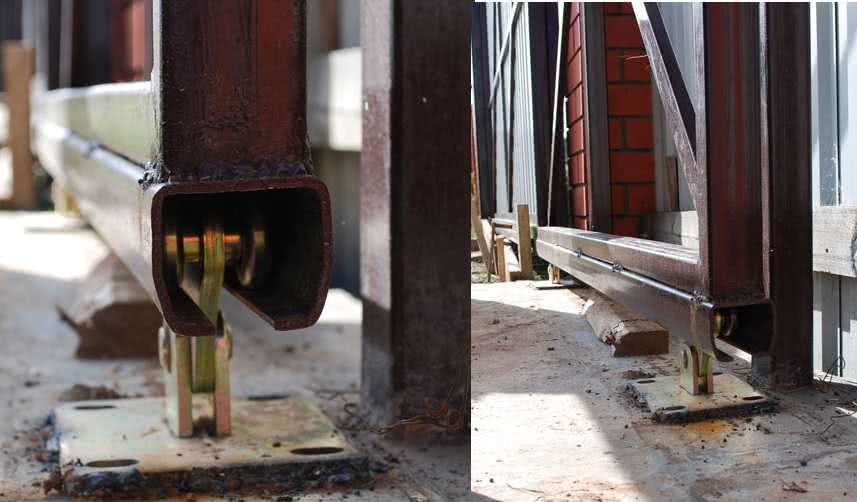

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

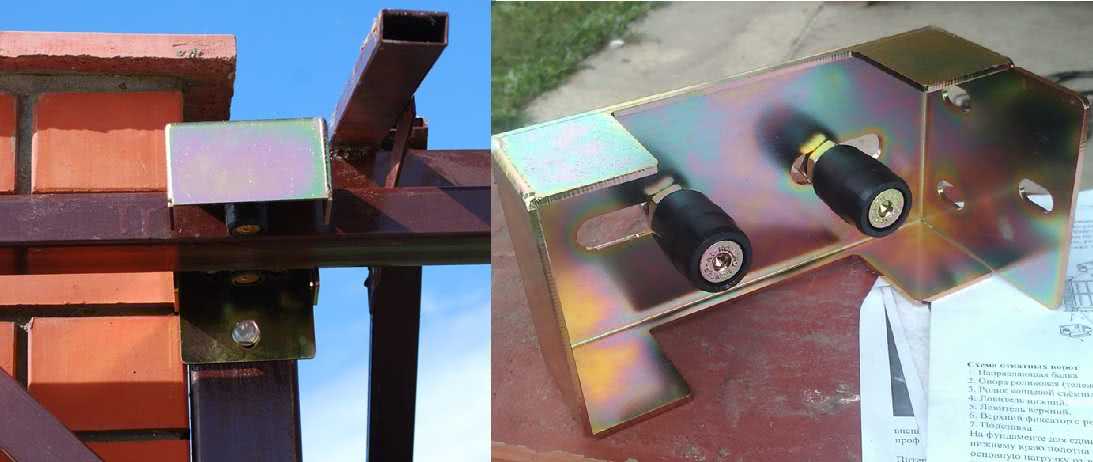

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

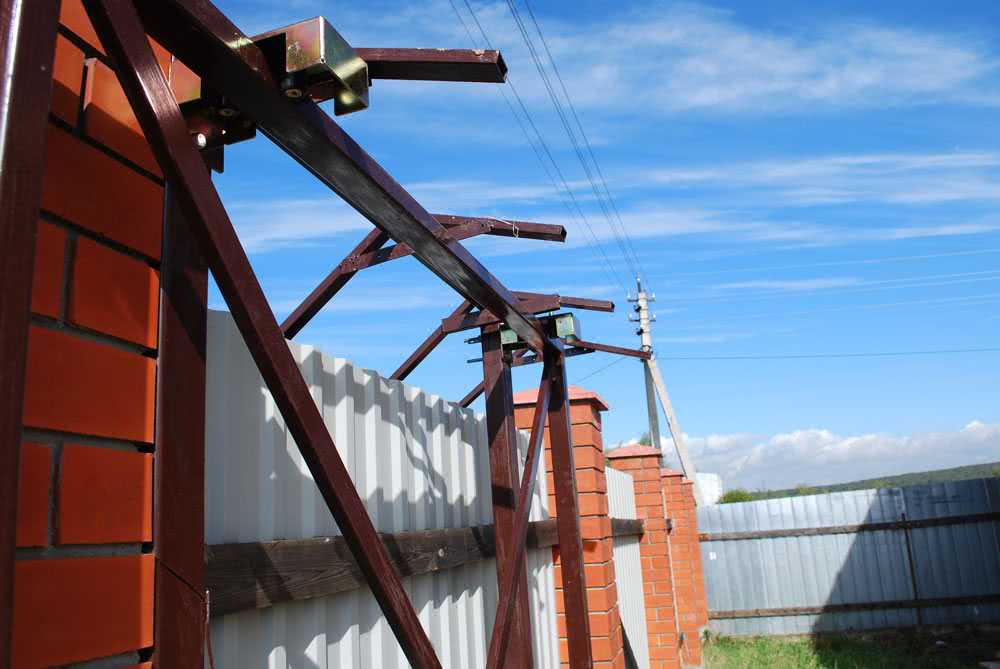

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

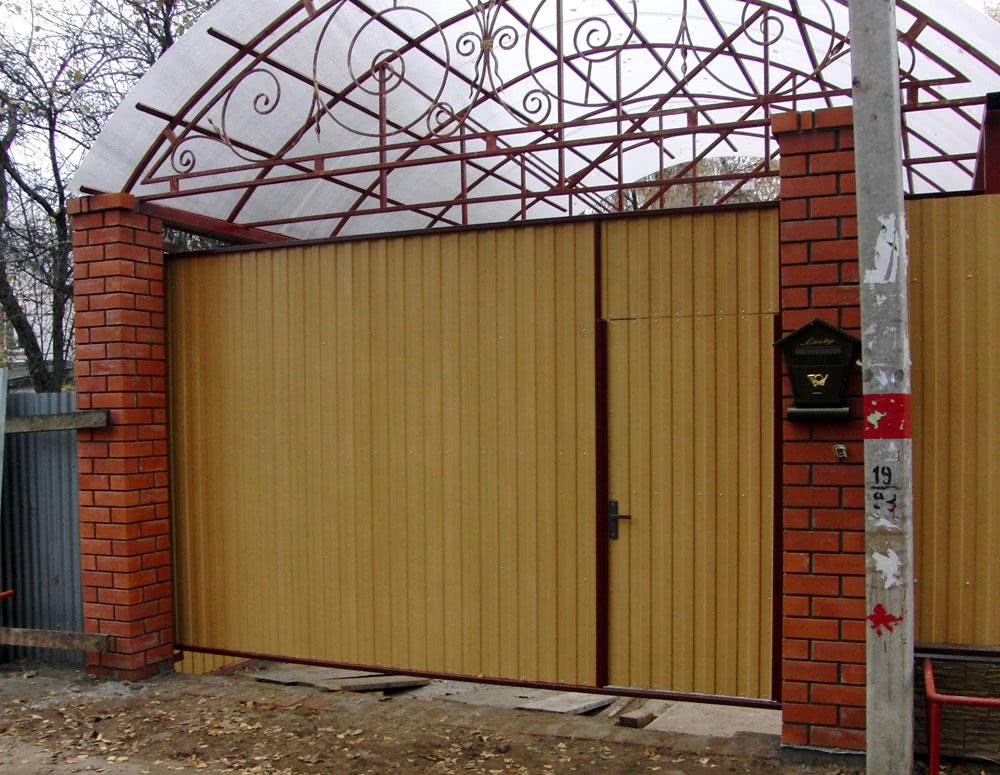

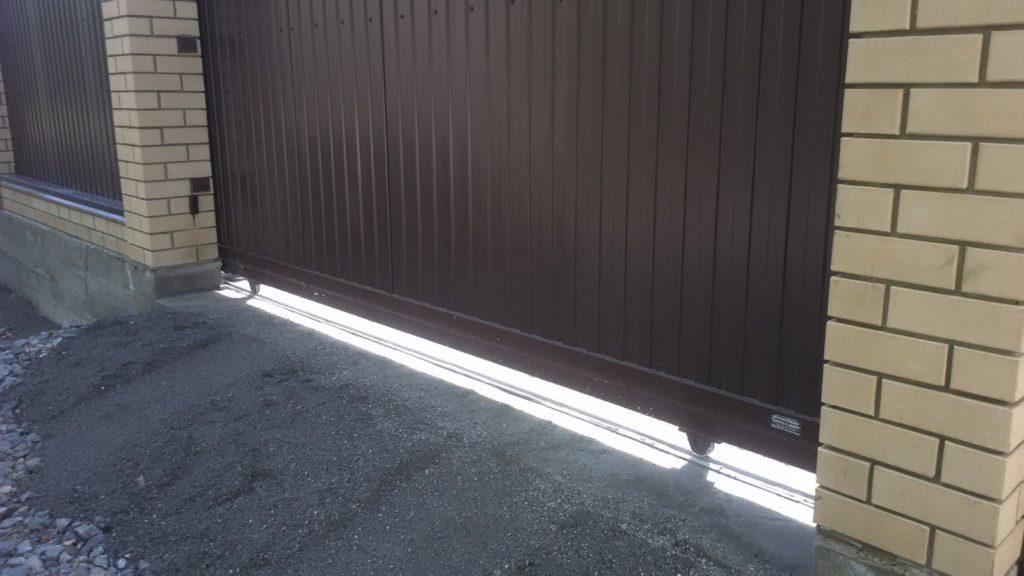

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Плюсы и минусы

Преимуществ у выдвижных ворот очень много.

На их популярность повлияли следующие моменты:

• обшивка из сэндвич-панелей позволяет сохранить максимум ценного тепла внутри помещения;
• ход подобных конструкций плавный и очень тихий, поэтому они не будут доставлять дискомфорт;
• зимой вы можете не тратить свое время на уборку снега перед воротами;

• деревянные и прочие конструкции прослужат максимально долго, поскольку они надежные и прочные;
• управление воротами осуществляется вручную или с помощью специального пульта;
• пользоваться конструкциями очень легко, поэтому с процессом управления справится любой человек;
• воротам не страшны негативные погодные факторы, а также механические воздействия.

На конструкциях можно установить сигнальные лампы, которые дадут возможность чувствовать себя в полной безопасности. Подобные ворота станут оптимальным решением для каждого участка.

Недостатков у откатных ворот не так уж и много, но стоит разобраться с ними подробнее:

• возникает необходимость в дополнительном бетонировании столбов и самой конструкции;
• чтобы калитка не перекрывалась, для отката необходимо организовать дополнительное пространство;
• необходимо защищать роликовую систему от снега, а также регулярно очищать ее от листьев.

Как рассчитать ширину въездных ворот: личный опыт

В первой части статьи мы рассказали о плюсах и минусах откатных и распашных ворот, а также дали рекомендации по их правильной установке и эксплуатации. Продолжаем начатую тему.

Многие начинающие застройщики сталкивались с ситуациями, когда ворота уже построены, а при попытке въехать в них большегрузного транспорта возникают проблемы. Миксер с бетоном или КамАЗ к с песком, из-за неправильно рассчитанной ширины проёма, не могут нормально заехать на участок. В результате ворота сносят при развороте бортами, мнут соседский забор, а каждый приезд грузовиков превращается в сплошную нервотрёпку. Чтобы этого избежать, советуем прочесть нашу статью, где даны ответы на следующие вопросы:

• Какая должна быть оптимальная ширина у въездных ворот.
• Какие особенности нужно учесть при расчете ширины распашных и откатных ворот.

Выбор размеров ворот для забора в зависимости от типа въезжающего транспорта

Один из главных факторов, влияющих на размер ворот,- тип транспорта, выезжающего на территорию участка. Ведь чем больше габариты въезжающего автомобиля, тем большего размера необходим проем для него. Стоит учитывать, что при строительстве крупногабаритная техника будет заезжать чаще обычного.

Пример расчёта минимальной ширины ворот для въездаИсточник alutech.ru

Легковые машины

Обычно средняя ширина легкового автомобиля не больше двух метров. Поэтому если чаще всего на участок въезжают легковые машины, то ширину ворот для легкового автомобиля выбирают стандартную, и составляет она 2,6 метра. В этом случаем учитывается зазор размером примерно 0,35 метра.

Грузовые автомобили

Для грузовых автомобилей ширину проёма делают значительно больше. Если на участок планируется заезд крупногабаритных автомобилей (например, грузовиков), то ширина ворот для грузового автомобиля будет составлять не менее 3,1 метра.

При условии, что на территорию участка планируется заезд разных машин, стоит опираться на стандартные значения ширины ворот. Оптимальная ширина ворот в частном доме считается от трёх с половиной метров до четырёх метров. Ведь тогда возможен проезд и грузовых машин, и легковых автомобилей.

Видео описание

В этом видео показан пример расчёта минимальной ширины ворот для заезда КамАЗа:

Требования к воротам для гаража

Размер гаражных ворот определяется их видом конструкции. Однако при любых условиях рекомендуется придерживаться стандартных размеров, в которых учитываются параметры автомобиля и дополнительно прибавляется 0,9 метра на открывание дверей машины.

Если гараж предусмотрен для паркинга сразу нескольких автомобилей, то ширину гаражных ворот следует определять следующим образом. Суммируется ширина двух автомобилей и прибавляется расстояние, необходимое на открывание дверей между автомобилями и стенами гаража.

ГОСТ не даёт чётких регламентов о нормах и правилах установки гаражных ворот, поэтому, определяясь с габаритами, стоит опираться лишь на ширину автомобиля.

Выбор размера калитки

При выборе размера калитки для забора важно принимать во внимание то, что она должна обладать высокой пропускной способностью. В особенности на этапе ремонта через неё должны без проблем проходить материалы для строительства и габаритная бытовая техника. Предпочтительной считается ширина 1метр

Предпочтительной считается ширина 1метр.

Кованая калиткаИсточник centr-kovki32.ru

Выбор размеров калитки с учётом облицовочных материалов

Размер калитки может определяться материалом, который применяют для её изготовления. Возможны несколько вариантов исполнения и выбора материалов. Если забор изготовлен из сетки-рабицы, то калитку чаще всего используют только для входа, поэтому ширина такой калитки будет около 80–90 см. Также возможен вариант, когда ворота отсутствуют, тогда входную дверь из сетки делают шире, чтобы в него можно было свободно пройти или занести строительные материалы. При данных условиях выбирают ширину 1-1,3 метра.

Калитку могут изготовить из профильного листа. Чтобы конструкция не вышла тяжёлой и крупной, калитку из профлиста изготавливают размером не более 1метра по ширине. Ширина проёма рассчитывается с учётом габаритов автомобиля и к полученному значению прибавляют 1метр на запас

Когда рассчитываются размеры калитки для забора, принимаются во внимание ширина и количество опор, зазоры

Видео описание

Несколько советов о выборе ширины въездных ворот в этом видеоролике:

Коротко о главном

Решить какой будет ширина ворот – задача не из лёгких, поскольку она определяется множеством факторов.

Прежде всего, необходимо определиться с расположением ворот. Им необходимо вписываться в окружающее пространство, обеспечивать удобный въезд и безопасность дорожного движения.
Ширина створчатых ворот достигает 3 м, раздвижные ворота обычно изготавливают около 4 м шириной, а для складывающихся ворот нет точного значения, поскольку их ширина определяется толщиной, количеством секций.
Для гаражных ворот предъявляют особые требования

При расчёте их ширины во внимание принимаются габариты машины.
Наиболее приемлемая ширина калитки для забора составляется 1 м.

Рекомендуемая ширина ворот для заезда считается ширина в 3,5 – в 4,1 метра.

Этапы монтажа конструкции

Сделать функциональные конструкции помогут чертежи, фото и видео откатных ворот. Своими руками можно сделать любую выбранную модель. Для этого потребуется подготовить специальные инструменты и материалы.

Перед монтажными работами тщательно вымеряются все размеры

Необходимый набор инструментов

Для установки откатных конструкций необходимо подготовить следующие специализированные инструменты:

Для использования сварочного агрегата необходимы профессиональные навыки

Воздушный компрессор помогает очень быстро произвести покраску

Также потребуется дрель, пассатижи и рулетка.

Устройство фундамента

Как возвести фундамент можно посмотреть на видео. Откатные ворота своими руками следует начинать с разметки места. Ширина траншеи должна быть около полуметра. В качестве опор используются столбы для забора. При монтаже автоматической конструкции нужно предусмотреть место под укладку электрического кабеля.  При монтаже основы под забор используется швеллер с арматурой. Бетонная смесь должна застывать в течение шести суток.

Монтаж швеллера требует точных расчетов и аккуратности

Возвести фундамент можно следующими способами:

• при монтаже свайного монолитного фундамента в почву устанавливаются два столба, которые соединяются швеллером. Для выемки почвы применяется садовый бур. Ямки должны располагаться близко к ограждению и соединяться траншеей;
• для установки свайной винтовой основы нужно сваи вкручивать в землю.

На фундамент приходится вся основная нагрузка

Установка конструкции

Разметка выполняется перед тем, как производится сборка откатных ворот своими руками. Чертежи, схемы, эскизы, конструкция проекта помогут поставить отметки правильно. По отметке проема протягивается шнур, который обозначает траекторию передвижения створок. Также следует произвести фиксацию участков регулировки. Затем определяется расстановка опор с роликами.

На схеме показаны все основные элементы сборки

Монтаж подобного забора состоит из следующих этапов:

• предварительная заготовка роликовых тележек;
• сборка системы;
• регулировка положения роликовых опор;
• монтаж закрывающего ролика и заглушки основного профиля;
• крепление направляющих кронштейнов;
• установка опоры и обшивание полотна;
• крепеж механизма ловителей и автоматики;
• регулировка с помощью гаечного ключа.

После регулировки движения полотна выполняется установка кольцевого ролика. Его нужно разместить внутри основной конструкции и зафиксировать крепежными болтами. Далее устанавливается верхний элемент с роликами, которые должны захватывать верх полотна. Установка уловителя позволяет уменьшить вес на роликовые тележки. Элемент собирается при закрытых створках.

Для сборки конструкции понадобятся специальные инструменты и дополнительные материалы

Покраска

После установки конструкции полотна можно окрасить в разнообразные цвета. Используется только стойкая и качественная краска. Чтобы покрытие сохранилось долгое время, поверхность тщательно зачищается с применением шкурки, а затем обезжиривается ее ацетоном. После очистки конструкция грунтуется. Для этого можно использовать валик, кисть или окрасочный пистолет. Затем выполняется окрашивание в несколько слоев. В зависимости от вида краски на высыхание уходит от нескольких часов до дней.

Стоит ли выбирать стандартные размеры ворот?

Конкретно говорить о каких-либо размерах сложно, потому что проемы для ворот гаражей, въезда на участок, промышленных заводов и прочих всегда разнятся. Возникает вопрос, для чего необходимо заранее думать о будущих габаритах конструкции, если производитель может предложить откатные ворота практически любых размеров.

Действительно, рынок переполнен различными вариантами, но если вы вовремя и правильно распланируете габариты откатных ворот, это поможет сэкономить вам десяток тысяч рублей.

Допустим, вы собираетесь делать ворота на территории, но до конца не уверены, какие именно ширина и высота вам подойдут

В первую очередь важно определиться, для какого транспорта делается въезд на территорию. Станет это легковой автомобиль, грузовой или сразу несколько газелей

Если вы будете пользоваться только легковыми автомобилями, то посчитать стандартные габариты откатных ворот не составит труда. В среднем ширина машины достигает 2м, при этом вам нужно будет немного пространства по бокам, чтобы транспортное средство смогло беспрепятственно заехать и еще 50 сантиметров.

В итоге получается где-то 3м в ширину. Высота около двух метров будет вполне достаточной. Более высокие конструкции лучше не заказывать, ведь каждый лишний сантиметр ворот обходится дороже: даже если возьмете на 10 сантиметров больше, придется переплачивать. Мало кто готов заплатить за такую малую длину порядка 5 тысяч рублей.

Для легковых автомобилей оптимальным размером для откатных ворот считается ширина в 3 метра и высота в 2 метра.

Что такое стандартный размер? Это величина конструкции, которую чаще всего заказывают и монтируют. Опыт показывает, что под таким определением понимаются ворота с размерами 2 метра в высоту и 4 в ширину.

Эти конструкции производитель всегда изготавливает заранее и на складе они никогда долго не лежат. Многие компании готовы делать довольно большую скидку именно на такие ворота.

2 этап – расчет откатных ворот из профнастила

Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:

Вес ворот

Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.

Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.

Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.

Длина консоли (направляющей рельсы или балки)

Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.

Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.

Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.

Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.

Влияние веса откатных ворот на параметры направляющей рельсы (консоли)

Сечение балки (рельсы) для откатных ворот

Фурнитура

Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.

Автоматика

Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.

Влияние веса откатных ворот на параметры электропривода (мощность)

Устройство ворот. Подготовительный этап

На этапе подготовки нужно определиться с планом работ. Он поможет упростить весь процесс монтажа и в итоге получить качественную конструкцию, которая прослужит без нареканий несколько лет. Выглядит он следующим образом:

1. установка столбов – опор;
2. сооружение фундамента;
3. подготовка полотна и других частей конструкции;
4. монтаж.

Итак, сначала нужно установить опорные столбы. Они предназначены для обеспечения устойчивости забора. Для них можно использовать бетон, дубовые брусы или кирпичи. Бетонируются они на глубину минимум 1 метр. Выкапывается яма соответствующей глубины и шириной 0,5-0,7 метра. Далее в нее помещается столб, уровнем выравнивается и заливается бетонной смесью.

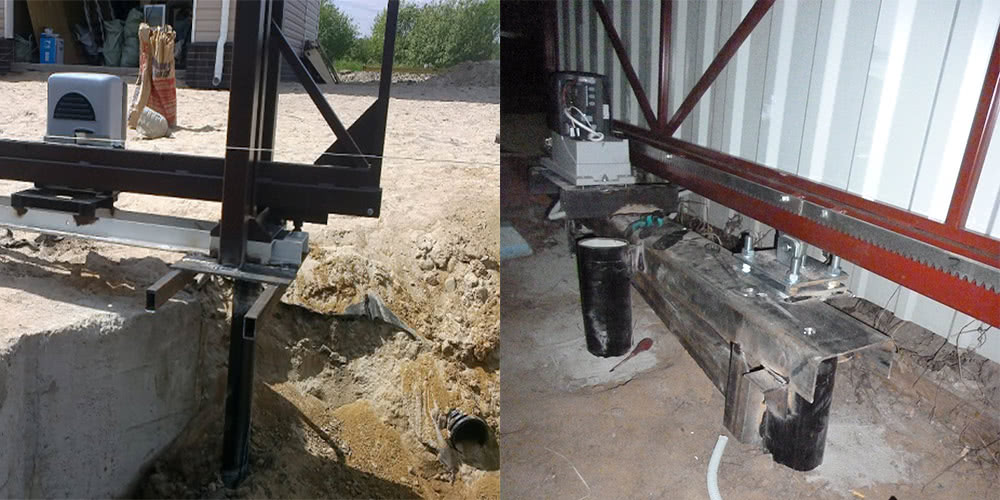

Далее делается фундамент для опорной зоны. Для этого вырывается траншея глубиной 1,5-2 м и длиной вдвое меньше проема ворот. Нарезается арматура такой же длины и несколько штук 20 см и помещается в углубление. Закладная опускается, а швеллер равняется по верхнему уровню земли. После этого яма  заполняется бетоном. По технологии бетонное покрытие нужно выдержать около 4 недель.

Сборка каркаса створки

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.

Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).

После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.

Типы конструкций откатных ворот

На рынке предлагается несколько типов ограждений с раздвижным полотном. Они отличаются конструктивным исполнением, достоинствами и недостатками. Выбирая подходящий вариант, учитывайте следующие параметры:

1. Возможность сварки в домашних условиях.
2. Надежность.
3. Удобство эксплуатации.

С использованием рельса

Рельсовые модели выделяются простым устройством и долговечностью. Движущийся механизм перемещается по рельсу, который закреплен в почве по линии проема. Основное полотно направлено в сторону приваренных роликов.

К основным достоинствам рельсовых моделей относят:

1. Совместимость с крупногабаритными проемами (до 6 м) – в процессе эксплуатации створка сохраняет начальное положение и не провисает.
2. Эргономичность – в открытом состоянии полотно занимает не больше пространства, чем проем.
3. Износостойкость и надежность – при сварке откатных ворот с рельсом можно применить ударопрочный каркас и тяжелые обшивочные материалы, которые будут защищать от ударов и механических повреждений.

Рельсовые отатные ворота.

Недостатком варианта считается необходимость тщательной очистки системы от загрязнений, снега и песка, которые препятствуют движению створки.

После обильных осадков в пустотах накапливается жидкость, а в случае замерзания она превращается в лед, блокирующий нормальную работу системы. Проблема усугубляется зимой в регионах с суровыми климатическими условиями.

Консольные ворота

Автоматические ворота подойдут для промышленных объектов и больших частных территорий. По соотношению цены и качества они превосходят другие типы.

В основе ограждения используется швеллер – специальная консоль, фиксирующая створку в 2 положениях (закрытом и открытом).

Чтобы сохранить равновесие полотна, длину направляющего элемента делают в 1,5 больше ширины проема.

Среди преимуществ консольных ворот выделяют:

1. Свободный ход движущихся узлов.
2. Неограниченный заезд по высоте.
3. Защиту роликовых тележек от загрязнений, осадков и прочего мусора. Это продлевает срок службы консолей. Тележки закреплены внутри заваренной балки, поэтому они изолированы от инородных включений.
4. Качественную изоляцию усадьбы от сторонних глаз. Полотно плотно прилегает к ограждению, поэтому увидеть, что происходит внутри, достаточно сложно.
5. Простоту монтажа электрического привода.

Консольные ворота, плотно прилегающие к ограждению.

Среди недостатков:

1. Необходимость организации устойчивого основания. Кроме того, для обустройства конструкции с открывающейся створкой нужно много свободного места.
2. Трудоемкость процесса по сборке консолей. Такие действия требуют от исполнителя некоторых умений и опыта в проектировании.

Подвесная конструкция

Представители этой группы используются в местах въезда на производственный объект, территорию ангара или склада. В воротах присутствует направляющая, которая находится на верхней балке перекрытия. Система приводится в действие с помощью роликов. Снизу конструкции опора отсутствует. Среди положительных качеств подвесных ворот выделяют:

1. Стойкость к негативным воздействиям окружающей среды, включая сильный ветер, осадки и другие неблагоприятные погодные условия.
2. Безопасность и большой срок службы. Механические системы способны прослужить без сбоев больше 50 лет.
3. Устойчивость к взломам.

Ключевыми недостатками ворот являются высокая стоимость и ограниченные пропускные способности из-за характерного размещения направляющих частей.

Подвесные откатные ворота.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Жидкое стекло Дизайн участка на 3 сотки: каких правил надо придерживаться
