Разбираем в деталях, как собрать и установить откатные ворота своими руками

Оглавление

Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот

При покупке фурнитуры учитывайте:

  • общий вес ворот;
  • ширину проезжей части;
  • высоту створок.

В стандартную комплектацию входят:

  • две роликовые опоры;
  • направляющий профиль;
  • верхний ограничитель;
  • накатной ролик;
  • заглушка;
  • верхний и нижний улавливатели.

Регулировочные пластины не входят в комплект и покупаются отдельно.

Фото: фурнитура, автоматика и консольная балка

Разберем перечни фурнитуры в зависимости от веса ворот.

300-500 кг

Зачастую такой вес имеют ворота из профнастила или дерева на металлическом каркасе.

В этом комплекте направляющая консоль делается размерами  60*70*3,5 мм. Длина ‒ 5, 6, 7 м.

Основной материал фурнитуры для конструкции до 300 кг ‒ усиленный полимер, до 400 кг ‒ металлополимер, до 500 кг ‒ металл.

Средний срок гарантии на набор фурнитуры составляет 5 лет.

600-700 кг

Набор приобретается, если проект предусматривает тяжелые ворота с калиткой из ковки, сварных решеток.
Материал ‒ металлополимер усиленный.

Количество компонентов фурнитуры аналогично предыдущему типу.

800-1000 кг

Если придется собирать откатной механизм длиной до 8 м с применением тяжелого секционного материала, то здесь лучше купить комплект до 800-1000 кг.

Консоль, которая будет направлять движение створки, поставляется длиной 6‒12 м, размерами 86*94*5 мм.

Основной материал ‒ нержавеющий металл.

1100-1500 кг

У большинства производителей есть усиленные комплекты, которые позволяют построить откатную систему с перекрытием проемов до 9 м и весом 1100‒1500 кг. Они получили название «СУПЕР».

Редко применяются в частном секторе, чаще – в промышленности, производственных учреждениях.

Ролики для открытия ворот своими руками

Все детали собираются по инструкции, прилагаемой к роликам

Ролики для откатных ворот собирают своими руками по эскизу и точно следуя пошаговой инструкции от производителя. Работа это кропотливая, но выполнимая.

Для изготовления нужны:

  • комплектующие для фурнитуры;
  • опорные трубы;

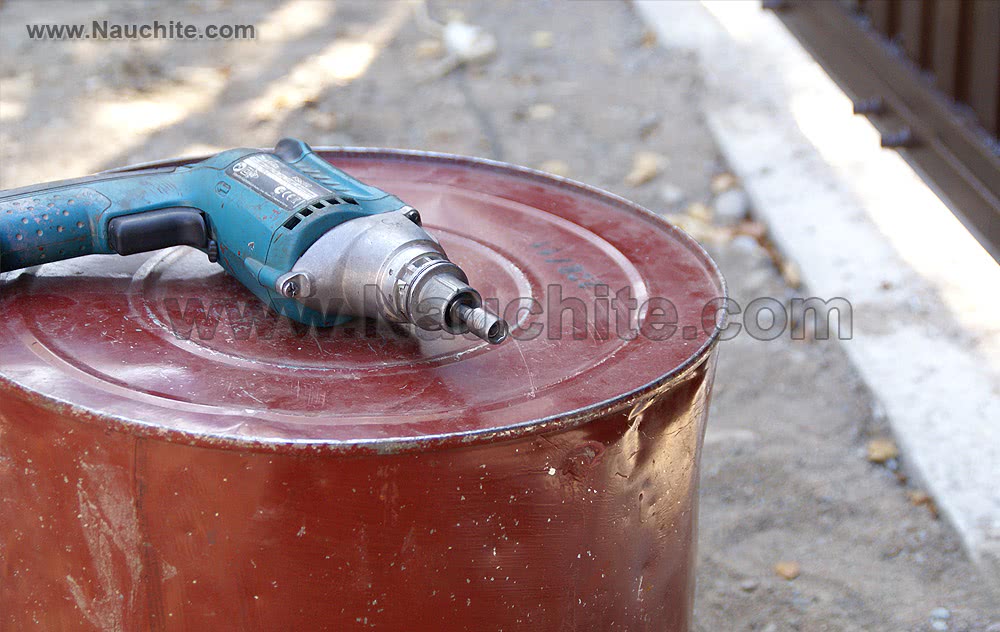

  • электродрель;
  • стальные уголки;
  • гаечный ключ, набор сверл.

Может понадобиться электропривод и аксессуары к нему.

Сборка ворот на роликах

Сборка роликовых ворот

Начинают работы после установок опорных боковых столбов и изготовления полотна. Собирают ролики по инструкции. В большинстве случаев это готовая деталь.

  1. К нижнему краю рамы створки приваривают направляющую.
  2. Колеса вставляют в паз профиля и закрепляют, равномерно размещая по длине полотна. Прежде чем закрепить их намертво, полотно вставляют в швеллер и проверяют, насколько свободно двигается створка.
  3. В верхней части опорных столбов высверливают отверстия и ставят кронштейн, а на него приваривают поддерживающий ролик. Он снижает вибрацию и раскачивание полотна при движении.
  4. Устанавливают накатывающий ролик. На конец швеллера крепят заглушки.
  5. В крайних допустимых положениях створки монтируют нижние уловители. Можно продублировать их верхними, но последние призваны, скорее, обеспечить более плавный ход, чем ограничить его.
  6. Полотно устанавливают в паз балки и проверяют вертикальность положения и плавность хода. При затруднениях положение полотна корректируют, изменяя положение колесиков. Для этого используют гаечный ключ.

Монтаж раздвижных ворот довольно сложен. Функциональность их сильно зависит от качества фурнитуры и от правильности ее установки, так что эту работу нужно делать тщательно.

Направляющая балка

Устройство называется еще швеллером. Изготавливается из стального профиля в условиях завода. Это сложная геометрическая форма, которую воссоздать в кустарных условиях невозможно. Это балка, длина которой не менее 5-7 метров, металл толщиной не менее 3,5 мм до 5 мм. Это одна из основных деталей, которая обеспечивает правильную работу всей конструкции.

Для изготовления данной конструкции требуется железная труба и следующие инструменты – болгарка, рулетка, аппарат для сварки, сверла и дрель.

Длина балки в 1,5 раза длиннее, чем ширина ворот. Балка обязана выдерживать вес всей громоздкой конструкции, поэтому она должна быть очень прочной и жесткой. Если балка будет прогибаться, то ворота заклинит, и они не откроются. Основой может служить квадратный профиль или квадратную трубу. Делается продольный разрез или паз шириной около 1 см.

Труба очищается от ржавчины, окалины, поверхность отшлифовывается. При наличии сварочного шва, его нужно сделать боковым. Если он останется внизу, то для роликов это будет препятствием, их будет клинить, ворота будут плохо открываться, легкого хода не получится.

Варианты крепления каретки

Каретку с роликами крепят разными способами – установкой на анкеры, на шпильки и приваркой к закладным полосам.

  • Анкеры устанавливаются как можно точнее.
  • Отверстия в опорной плите делают больше для возможной регулировки.
  • Шпильки ставят в закладные плиты после разметки с опорой каретки и нарезки резьбы под них.

Установка на анкеры и шпильки предоставляет возможность замены каретки в случае необходимости, хотя процесс последующей регулировки может занимать довольно много времени.

Приварку опорной плиты каретки нужно делать после всех выверок. Производить данные работы следует в удобных для сварных работ местах, а также на участках вырезки, если это необходимо.

Мастерам-любителям соединение каретки с фундаментной опорой рекомендуется выполнять сваркой. Если же вы ставите промышленную каретку с роликами, то лучше присоединять ее шпильками.

Последовательность монтажа:

  • К готовому каркасу ворот присоединяется (сварка) направляющая балка.
  • Регулируем положение каретки с роликами, под опоры устанавливаем регулировочные элементы.
  • Готовую конструкцию надеваем на ролики опорной каретки..

  • Ставим концевой ролик и скобу-ограничитель от боковых колебаний.
  • Проверяем плавность движения всей конструкции, уровень шума.
  • Монтируем (сварка) улавливающие порталы.
  • Контролируем правильность выполнения установки всех узлов.

В процессе монтажа надо применять качественный инструмент, а также строительные уровни для контроля горизонтальности и вертикальности. Все места сварки должны быть зачищены и загрунтованы. Антикоррозионные мероприятия и покраску следует производить тщательно, создавая защиту и соблюдая эстетику. Конечно, денежный вопрос играет не последнюю роль, но надежность и долговечность важнее, поэтому при выборе материалов и узлов для своих ворот вопрос качества должен главенствовать.

Сборка каркаса створки

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.

Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).

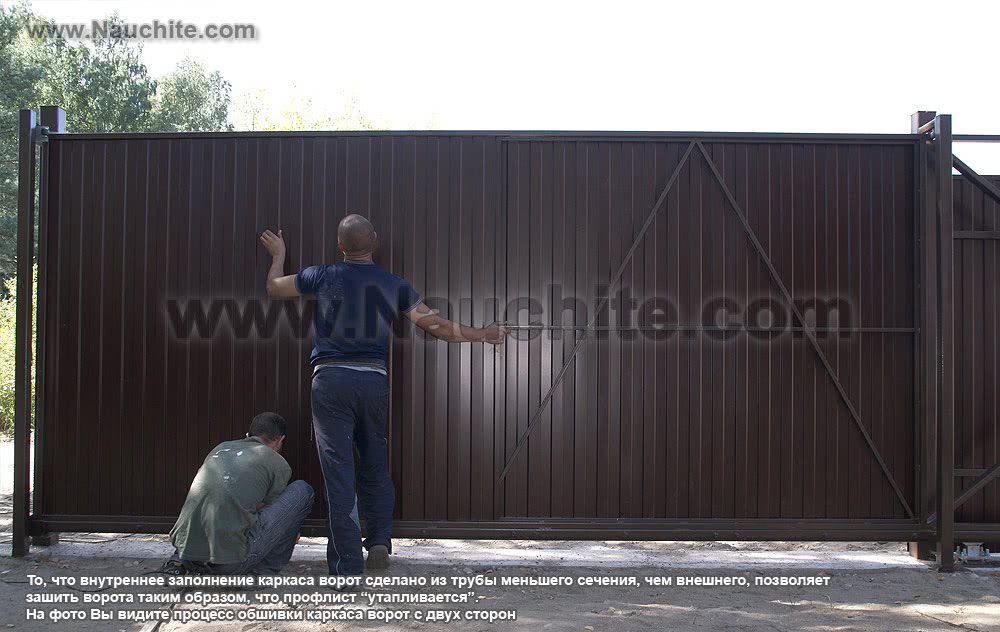

После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.

Особенности конструкции и принцип действия

Роликовый механизм для откатных ворот можно сделать из подручных материалов

Такие ворота в абсолютном большинстве случаев состоят только из одной створки. При открывании она смещается в сторону вдоль ограды. Перемещается полотно по направляющим, средством движения выступают ролики.

В зависимости от вида направляющих и роликов различают 3 варианта конструкции:

  • Рельсовые – ворота опираются на ролики. Перемещение осуществляется по рельсу, вмонтированном в фундамент или покрытие площадки. Движению автомобиля рельса не мешает, так как практически не возвышается над землей. Вертикальное положение створки поддерживается за счет кронштейна с роликом бокового качения. Главный недостаток такого решения – необходимость в частой чистке рельсы. Она лежит ниже земли и очень быстро загрязняется.
  • Подвесные – створка подвешивается на верхних роликах. Смещение производится по верхней балке с направляющей. Такое полотно не касается земли. Однако балка ограничивает проезд под ней, поэтому, например, обустраивать подвесные створки, если предполагается проезд грузового транспорта или микроавтобусов, нельзя.
  • Консольные – в такой модели створка подвешивается, но не на верхнюю балку, а на специальную усиленную конструкцию. Створка в этом случае длиннее проема в 1,5 раза и этот «запас» выступает противовесом подвешенной части. Он удерживается на роликах и вдвигается по направляющей, смонтированной сбоку проема. В вертикальном положении полотно удерживает верхний кронштейн с роликами.

Принцип работы

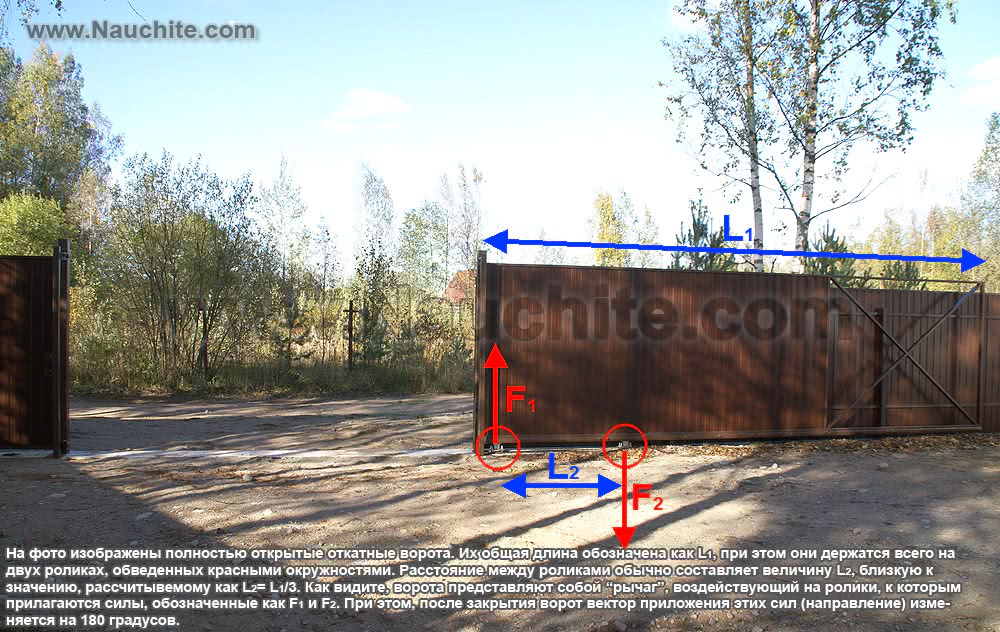

Ворота консольного типа лучше всего подходят для регионов с меняющимися погодными условиями. Их производство, монтаж и обслуживание не требуют излишних финансовых затрат. Для самостоятельного изготовления конструкции прежде всего нужно разобраться по какому принципу она работает.

Устройство консольных выдвижных ворот довольно простое:

  • Полотно ворот. Основная рама с приваренным к ней внутренним каркасом и противовес установлены на несущей нижней балке. Облицовка забора, которую чаще всего делают с использованием листов профнастила, закреплена на каркасе с одной или с двух сторон.
  • Закладная. Швеллер, крепко сваренный с арматурным каркасом и залитый фундаментом по уровню грунта. Это одна из самых важных частей конструкции, на которую устанавливаются консольные блоки и автоматика. От качества фундамента зависит долговечность всей конструкции забора.
  • Консольные блоки. Специальные роликовые опорные механизмы, которые крепятся сваркой к швеллеру и устанавливаются в несущую нижнюю балку. Консольная часть — это основная составляющая всей конструкции, на которую приходятся все нагрузки. От нее зависит то, насколько ровно и свободно будет передвигаться полотно, поэтому к настройке консольных блоков нужно подойти очень тщательно.

  • Улавливатели. Нижний и верхний ловители крепятся на опорном столбе, расположенном напротив фундамента под роликовые опоры. При закрывании ворот в нижний улавливатель заезжает концевой ролик, который располагается на конце несущей балки. Полотно приподнимается на 5 мм, благодаря этому снимается нагрузка на консольные блоки. Верхний улавливатель нужен для того, чтобы плотно зафиксировать ворота, и предотвратить парусность — раскачивание ворот при сильном ветре.
  • Верхний фиксирующий держатель с роликами. Устанавливается на опорный столб над консольными блоками и предотвращает раскачивание и перекос ворот во время движения.
  • Автоматический привод. Выбор привода в основном зависит от веса конструкции и погодных условий в регионе. Установка производится согласно инструкции, которая прилагается к оборудованию.

Правила выбора роликов

При выборе конкретной роликовой опоры учитываются два основных фактора: вес ворот и материал, из которого изготовлены ее основные элементы. В частности, для подвесных ворот используются металлические и полимерные ролики.

Второй вариант на сегодняшний день является предпочтительным, поскольку в состав полимера входит вещество, играющее роль смазки и обеспечивающее более мягкий ход створки.

Кроме того, данный компонент укрепляет сам материал и продлевает срок службы роликовой системы. Полимеры, из которых изготовлены ролики, способны сохранять свои свойства в диапазоне температур от -80 градусов до +100 градусов, что делает возможным их использование во всех регионах нашей страны.

Металлические ролики, предназначенные для крупных тяжелых конструкций, в частных постройках используются реже, поскольку вес ворот для гаража или на въезде не превышает 800 кг. Они изготавливаются из стали, и сверху имеют специальное покрытие для защиты от воздействия неблагоприятных факторов.

Кроме материала, при выборе роликовой системы следует учесть: ее соответствие вашей конструкции ворот, размеры, максимально допустимый вес.

https://youtube.com/watch?v=evvY_mAKqVU

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

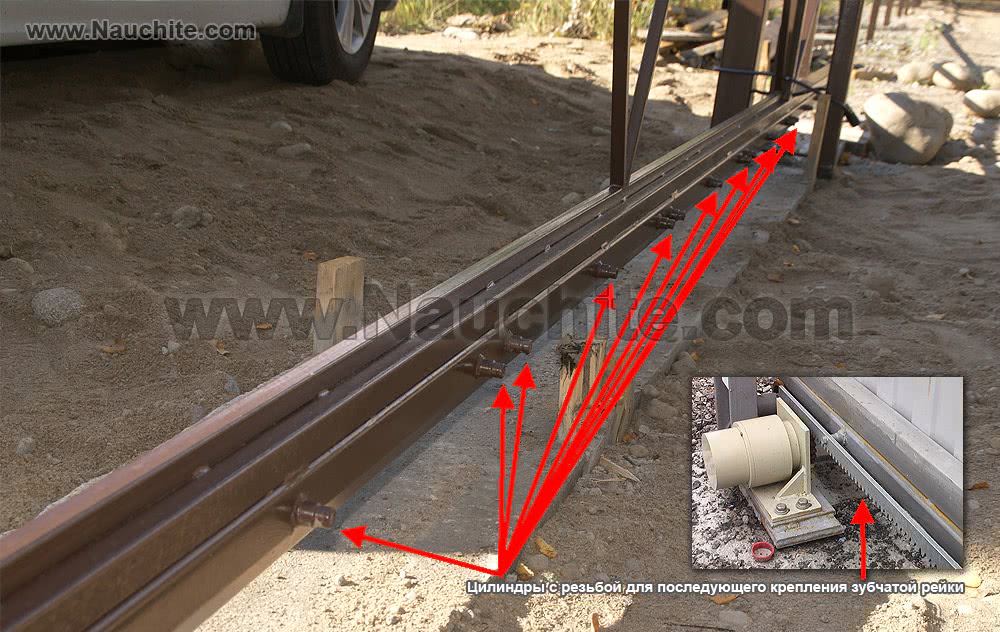

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9
Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10
Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Роликовые опорные каретки – основа работы сдвижных ворот

Правильный подбор для сдвижных ворот именно этих деталей наравне с качественным монтажом является залогом долговечной и безотказной работы всей конструкции.

Конструкция и особенности

Основа каретки – цельная стальная плита. Это объединяет абсолютно всех производителей.

Уже к ней прикреплены закрытого типа усиленные подшипники. В них используют низкотемпературные сорта смазок.

Это обусловлено тем, что не возникает потребности участия подшипника при высоких оборотах вращения, поэтому температура не успевает существенно повышаться.

Сама тележка имеет 8 роликов, расположенных вдоль четырьмя парами. Такая конструкция способствует тому, что обеспечивается саморегулируемость, и в любой момент времени, в каждой точке движения в контакт с направляющей вступают не меньше шести штук роликов каретки.

Цельно изготовленная система с роликами прикрепляется к платформе, фиксация осуществляется с помощью специального стопорного кольца.

Платформа имеет от четырех до шести технологических отверстий, через которые и происходит крепление к закладной (фундаменту).

Вместе с направляющей каретки воспринимают основную нагрузку от всего полотна ворот. С их помощью обеспечивается тихое и легкое перемещение подвижной створки.

Для удобства установки каретки могут выпускаться в разных вариантах – с малым и большим основанием. Это не влияет на выполнение комплектующими своих функций.

Уменьшение основания позволяет использовать больше возможностей при регулировке – в двух плоскостях, причем не только во время осуществления монтажа, но и при эксплуатации.

Малое основание позволяет приваривать каретку прямо к закладным, находящимся в бетоне. При этом такой вид каретки дает возможность выдерживать значительные нагрузки, чем при использовании основания большей площади.

Классификация

Подразделяются роликовые опоры по двум основным признакам – материалу исполнения и весу самих ворот, который является предельным для конкретной модели.

Вес может варьироваться довольно существенно – для створок до 400, 800 кг и более. Вес частных ворот редко превышает 800 кг.

Два вида роликов – металлические и пластиковые (полимерные) изготавливаются всеми производителями.

Металлические ролики для откатных ворот

Для производства стальных колесиков используют высокоточное оборудование, исключающее какое бы то ни было отклонение в габаритных размерах, четкость которых способствует точности сопряжения с другими деталями.

Сталь, являющаяся сама по себе очень прочным материалом, сверху дополнительно имеет гальваническое покрытие, которое может оградить этот технологически необходимый компонент от неблагоприятных воздействий окружающей среды.

На оси колеса располагается особая дистанционная втулка, наличие которой способствует уменьшению вибрации, а также нагрузок, возникающих при сильном боковом ветре, тем самым защищая подшипник.

Полимерные ролики для откатных ворот

Каретки, в которых использованы различные полимеры для изготовления колесиков, также пользуются большой популярностью и широко распространены.

В составе полимера находится специальное связующее вещество. Его применение позволяет существенно уменьшить трение во время процесса качения, вследствие чего створка ворот катится намного легче и мягче.

Одновременно это вещество укрепляет сам материал, значительно повышая его прочность. Выполняются ролики так, чтобы максимально увеличить площадь контакта с консолью, при этом их форма и конструкция позволяют равномерно и точно распределять действующие на подшипник нагрузки.

Из чего складывается цена на гаражные автоматические ворота? Приведем несколько примеров.

В этой статье рассказано, как изготавливается автоматический шлагбаум своими руками.

Роль демпфера выполняет дистанционная осевая втулка. Ее применение позволяет дополнительно защитить подшипник и уменьшить вибрации, которые могут возникать при сильном ветре.

Специальные полимеры в составе роликов по своим свойствам – диэлектрики, поэтому при монтаже исключается возможность даже случайного прожига.

Диапазон температур, при которых возможно их использование, очень широк – от -80 до +100° С. Поэтому такие детали можно ставить в любом регионе, включая те, в которых наблюдаются наиболее сложные погодные и климатические условия.

Ворота с роликовым механизмом

При сооружении таких ворот потребуется подготовить определенные инструменты и материалы

Важно в точности следовать инструкции. Технология постройки откатных ворот с роликовым механизмом не отличается сложностью

Подготовка материалов

Когда вопрос об изготовлении роликов для откатных ворот решен, можно приступать к подготовке материалов для сооружения створки и рамы. Чтобы создать целостную конструкцию, потребуется найти:

  • профилированный металлический настил;
  • опорные трубы;
  • профили из стали;
  • ролики подшипникового типа;
  • гаечный ключ;
  • стальные уголки;
  • материалы для изготовления бетона;
  • направляющая балка;
  • электродрель;
  • лопата;
  • электропривод;
  • сверла подходящего размера;
  • аппарат для сварки.

Когда все эти материалы будут подготовлены, можно начинать изготовление откатных ворот.

Инструкция

Перед установкой ворот откатного типа нужно вырыть два котлована. Каждый должен иметь глубину по полтора метра. Лучше, если они будут диаметром полметра. В эти углубления впоследствии будет залит фундамент для откатных ворот.

Внимание! Разметку для основания необходимо сделать заранее. Она должна учитывать предполагаемые нагрузки, передаваемые роликами от створки

Затем следует выполнить такие действия:

  • Установить опорные металлические трубы. Для проверки вертикали используют строительный уровень. Затем в ямы засыпается щебень. Опорные трубы необходимо соединить. Лучше, если для этой задачи будет использоваться металлическая опора. Места стыков завариваются.
  • Замешивание цементного раствора. Добавлять в смесь песок и цемент необходимо в соотношении три к одному (соответственно). Объем воды составляет 25% от общей массы.
  • Полученная смесь заливается в ямки. Полностью фундамент застынет по прошествии недели. В этом время стоит заняться созданием воротникового полотна.
  • Сооружение воротникового полотна следует начать с соединения стальных профилей и уголков. Их необходимо уложить на ровную поверхность в форме прямоугольника. После корректировки положения элементов уровнем, необходимо сварить все элементы воедино. Чтобы придать конструкции жесткости, следует добавить перекрещенные профили.

Затем нужно сделать треугольник, который будет выполнять функцию противовеса. Для этой задачи подготавливают металлические профили. Их нужно разместить на ровной поверхности, затем проверить углы и сварить вместе. Треугольник приваривается к прямоугольнику створки.

Затем следует занять дальнейшей постройкой откатных ворот:

На каркас приваривается профнастил. Можно закрепить материала и на саморезы.
К нижнему основанию полотна приваривают направляющую балку.
Затем необходимо найти опорную пластину основания и приварить регулировочные планки. После этого монтируются держатели для роликов. Лучше всего фиксация осуществляется роликовыми держателями. На этом этапе основа конструкции, за счет которой ворота будут двигаться, может считаться выполненной. Остается установить дополнительные детали.

Уловители устанавливают на опорные столбы. Ролик для регулировки необходимо зафиксировать на кронштейн вверху. Он станет ограничителем. Чтобы установить эти элементы, потребуется использовать электродрель. При помощи этого инструмента следует выполнить отверстия в опорах. Элементы фиксации откатных ворот представляют собой дюбеля. Чтобы повысить надежность конструкции, следует задействовать стальные пластины.

После создания роликов для откатных ворот можно начать изготовление створки. Полотно вставляется так, чтобы ролики попали в направляющую балку. Нижний и верхний края должны попасть в соответствующие пазы.
После установки полотна проверяется его горизонтальность. Если обнаружены неточности конструкции, ролики корректируются. Для этой цели применяют гаечный ключ

Важно проверить, как будет двигаться створка.
На последнем этапе монтажа откатных ворот устанавливается система автоматики. За счет нее вся конструкция будет двигаться

Привод должен быть размещен на бетонном основании. Необходимо, чтобы шестеренка попадала в соответствующие пазы.

Теперь откатные ворота можно считать завершенными. Остается следить за правильной эксплуатацией устройства. Если при движении ворот слышно поскрипывание – необходимо смазать внутренние детали роликового механизма. Для этой цели лучше использовать солидол.

Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

  • Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 800 кг < 6 метров 60х30х2мм или 60х40х2мм 20х20х2 мм
    ≥ 800кг ≥ 6 метров 80х40х2 мм 40х20х2 мм
  • Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т.п.):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 500 кг < 5 метров 60х40х2мм 20х20х2 мм
    ≥ 500кг ≥ 5 метров 80х40х2 мм 40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

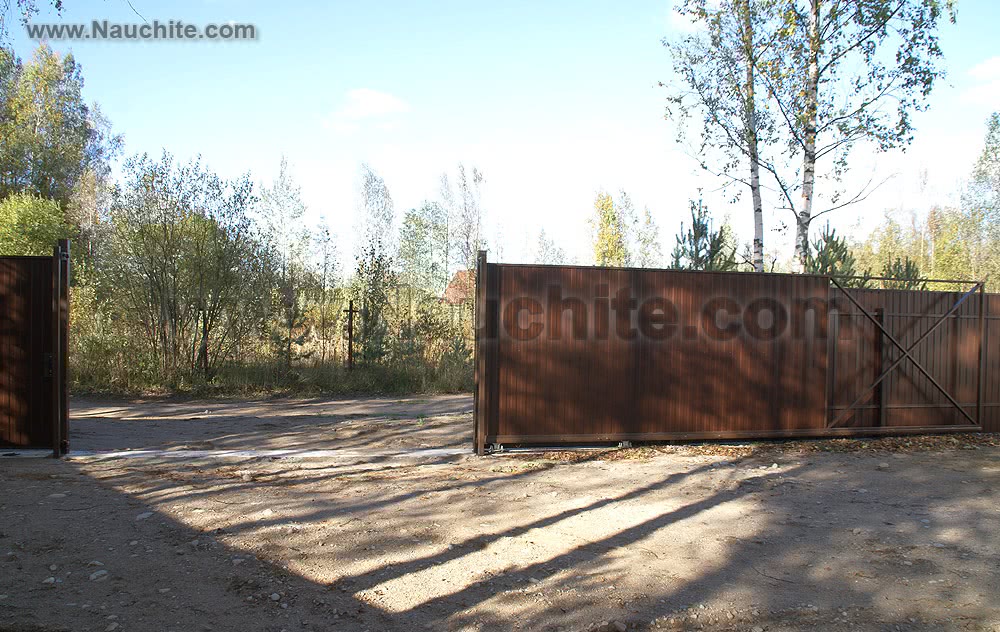

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются

Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
