Подъемный механизм для ворот гаража

Устройство ворот подъемно-поворотного типа

Вот из каких основных элементов состоит конструкция таких гаражных ворот.

  • Опорная часть ворот – каркас.
  • Подъемная створка помещается в прочную раму из стали.
  • Имеется специальный механизм для перемещения створки.
  • Вручную ворота тоже можно закрывать, если воспользоваться узлом возвратной пружины.

Важный момент! Желательно делать створку из профилированного листа, а не из древесины. Деревянная створка слишком много весит, что затруднит работу механизмов, повысит износ. Кроме того, дерево может начать разбухать под негативным влиянием влаги, будет деформироваться.

Ворота утепляют. Чтобы обеспечить должный уровень пожарной безопасности, желательно использовать в роли утеплителя базальтовую вату или пенополистирол.

Когда изготавливают каркас из деревянных или стальных балок, его делают точно по размерам проема в гараже. Створку желательно делать из стандартных сэндвич-панелей. Кто-то предпочитает использовать доски, прокладывая их листовым утеплителем.

Уровень пожарной безопасности значительно повышается, если поверхность створки дополнительно покрыть оцинкованным листом профнастила. Кроме того, это обеспечит отличную устойчивость к коррозии. Для создания современного дизайна можно обшить створку пластиком.

Тип механизма, который будет перемещать створку ворот, тоже играет существенную роль. В большинстве случаев применяют два вида механизмов.

  • Конструкция с противовесами более простая, доступная для изготовления и монтажа. В ней используют специальные противовесы, подвешивая их на тросах: они перемещают створку ворот через систему блоков. Только раму для такого механизма придется значительно усилить, иначе она не выдержит нагрузок.
  • Шарнирно-рычажный механизм базируется на двух главных рычагах. Они двигаются по специальным направляющим благодаря шарнирам.

Из чего состоят секционные ворота

Стандартные секционные ворота — это полотно из нескольких металлических панелей, направляющие и подвесы, специальный пружинный механизм и электропривод. В комплектацию электропривод не входит, приобретать его нужно отдельно, при этом управление воротами может производиться и в ручном режиме.

Панели для ворот выполняются из тонких стальных листов, между которыми находится уплотнитель – полиуретановая пена. Утепленные панели обладают отличными теплоизолирующим и свойствами и практически не пропускают уличный шум в помещение. В дешевых моделях уплотнитель для панелей не используется, поэтому устанавливать их можно только в неотапливаемых гаражах.

Конструкция секционных гаражных ворот

В качестве направляющих используются стальные профили, оснащенные кронштейнами. Они закрепляются по периметру проема и на потолке, где их удерживает специальный подвес. Пружинный механизм обеспечивает легкое скольжение и балансировку полотна. Дополнительно изделие комплектуется крепежными элементами.

Внешнее покрытие может иметь декоративный рисунок, фактурную или гладкую поверхность, имитацию природной текстуры. Отдельные модели имеют встроенное в панель окно из акрила, стойкое к ударам и повреждениям, но хорошо пропускающее солнечный свет.

Внешнее покрытие может иметь декоративный рисунок, фактурную или гладкую поверхность, имитацию природной текстуры

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

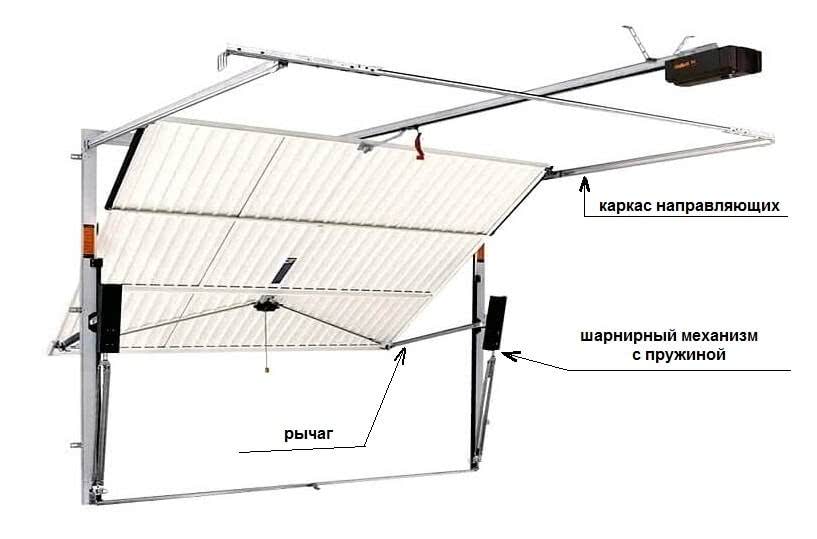

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

  1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
  2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Подготовительные работы

Перед тем как приступать к установке, необходимо подготовиться, выровнять стенки и потолки гаража, чтобы направляющие встали ровно, без какого-либо уклона. Провести все строительные и отделочные работы необходимо еще до сборки конструкции. Дело в том, что пыль, попадая на ролики, нарушает работу всего механизма.

Так как рама заводится внутрь гаража на 2-5 см, то напольное покрытие целесообразней укладывать уже после того, как ворота будут полностью установлены. Заранее подготавливают дверной проем, проводятся расчеты, составляется чертеж и схема работы.

Количество материалов зависит от выбранной конструкции: будут ли подъемные ворота с дверью, сколько створок будет иметь конструкция, а также каких размеров гаражный проем.

Но для простого стандартного варианта потребуется:

  • деревянные брусья на коробку (120×80 мм);
  • металлические штыри;
  • стальные уголки на раму (35×35×4 мм);
  • углы для рельсов (40×40×4);
  • пружина (30 мм в диаметре);
  • швеллер (80×45);
  • прутья из металла диаметром 8 мм;
  • полотно для створок.

Виды подъемных ворот по типу открывания

Изучим несколько видов конструкции и разберемся в их особенностях. Обсудим три основных типа: поворотные, секционные и рулонные.

Поворотные

Это сооружение принято считать одним из самых простых. Цельное полотно поднимается посредством работы приводного механизма. Он состоит из рычагов и шарниров или противовесов.

Основные составляющие конструкции:

  • Направляющие;
  • Полотно;
  • Стальная рама;
  • Короб;
  • Мотор.

Полотно начинает подниматься под углом 90 градусов, постепенно сдвигаясь на потолочную поверхность.

Преимущества:

  • Блокировочная система ворот. Благодаря ей конструкция становится более надежной и устойчивой к проникновению злоумышленников;
  • Возможность утепления разными материалами;
  • Прочность;
  • Легкое открывание и закрывание;
  • Простая схема установки сравнительно с другими вариантами.

Недостатки:

  • Необходимость установки усиленной рамы. Это нужно, чтобы она выдерживала нагрузку полотна. Ведь сама створка имеет достаточно большую массу;
  • Нет возможности частично ремонтировать неисправные детали. При поломках придется полностью заменять конструкцию;
  • Высота проема сокращается примерно на 25 см.

Складные (секционные)

Второй вариант – секционные. Понятно из названия, что конструкция состоит из нескольких сегментов или секций. Ширина одного фрагмента может достигать от 40 до 60 см.

Процесс открывания полотна не представляет собой ничего сложного. Оно поднимается по направляющим и фиксируется под потолочной поверхностью. За передвижение створки ответственен пружинный механизм.

Внешне такие ворота напоминают всем знакомые сэндвич-панели. Снаружи они изготовлены из оцинкованного металла, поверхность покрыта полимерами, а внутренняя часть состоит из теплоизоляционного материала толщиной 15 см.

Преимущества:

  • Эта конструкция подлежит частичным ремонтным работам. Неисправный сегмент легко заменить новым без обновления всего полотна;
  • Экономит свободное пространство;
  • Можно монтировать в проемы разных форм и размеров;
  • Возможность теплоизоляции;
  • Внешний вид достаточно аккуратный и эстетичный.

Недостатки:

  • Специалисты говорят о том, что такие ворота не рекомендуется использовать слишком часто. Из-за чрезмерных нагрузок роликовые подшипники быстро становятся непригодными;
  • По шкале защищенности от злоумышленников, конструкцию можно отнести к средней или слабой степени надежности;
  • Высокая стоимость;
  • Установить или сделать самостоятельно тяжело, поэтому придется обратиться за помощью к специалистам.

Рулонные

Воротное полотно рулонных конструкций состоит из ламелей. Они представляют собой тонкие планки из алюминия.

Под потолочной поверхностью фиксируют барабан. А по боковым сторонам устанавливают направляющие профили. Ламели скрепляют с барабаном посредством специального троса.

Полотно начинает перемещаться и скручиваться в рулон, когда крутится барабан. Впоследствии створка наматывается на него.

Контролировать функционирование сооружения можно вручную или автоматическим приводом. А еще допускается возможность управлять коммуникатором или специальным приложением на смартфоне.

Рулонная конструкция обладает малым весом и компактностью. Но, отзывы говорят о низкой устойчивости перед злоумышленниками, механическими повреждениями. Также отмечают недлительный срок эксплуатации.

Исходя из описания всех трех видов, можно сделать вывод, что оптимальный выбор для гаража или дачного участка – это подъемно-поворотные конструкции. Чтобы сэкономить, можно заняться изготовлением и установкой самостоятельно без привлечения специалистов. Но, при этом, цена готовых изделий все же остается доступной для всех граждан.

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.


Здесь возможно устройство подъемного механизма в двух вариантах:

  1. С помощью пружин,
  2. С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

  1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
  2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
  3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
  4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

  1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
  2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
  3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
  4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Особенности

Подъемные ворота завоевывают все большую популярность среди автолюбителей. Они не занимают площадь перед гаражом, что бывает часто очень актуально в условиях мегаполиса.

Подъемные ворота имеют преимущества:

  • створка поднимается вертикально во время открытия;
  • ворота гаража прочны, взломать их – непростая задача;
  • во время подъема створки механизм работает бесшумно;
  • такой тип ворот прост при монтаже, не надо отливать фундамент для направляющих, ставить роликовые механизмы;
  • не требуется наличие бокового пространства, тогда как при устройстве откатных ворот оно необходимо;
  • стоимость подъемных ворот невысокая – это тоже немаловажный фактор.

Изготовить подъемные ворота самостоятельно – задача вполне посильная для человека, у которого есть навык обращения с инструментом. Также можно приобрести уже готовый комплект подъемных ворот, на рынке представлено большое количество предложений от разных производителей.

Перед началом работ по их установке следует провести подготовку:

  • познакомиться с особенностями подъемных гаражных ворот;
  • сделать чертеж;
  • рассчитать количество материала;
  • подготовить в гараже место, где будет расположена конструкция.

Рекомендуется заранее учесть и выбрать нужный вариант. Обшиваются подъемные ворота профлистом, фанерой или пластиком, между слоями прокладывается утеплитель ПВХ или техническая вата, в створке нередко делается калитка.

Вертикальная подъемная конструкция делится на два типа:

  1. Подъемно-секционная. Полотно компонуется из нескольких блоков, между собой они крепятся жесткой рамой. Поднимаясь вверх, они изгибаются и собираются.
  2. Поворотно-подъемные ворота. В этом случае полотно поднимается вверх по изогнутой траектории.

Преимущества первого варианта:

  • можно использовать в помещениях с любыми дверями;
  • технология монтажа несложная;
  • перед гаражом не требуется дополнительного пространства;
  • есть возможность задействовать «мертвое» пространство под крышей;
  • створка – это цельная конструкция, что положительно влияет на фактор безопасности;
  • гараж зимой будет теплым без дополнительного обогрева, если дверь правильно утеплить;
  • подъемные ворота можно монтировать в двойных и одинарных боксах;
  • можно дополнить конструкцию автоматикой.

Конструктивных недостатков у подъемных ворот немного, но они есть:

  • в случае повреждения полотна створки, необходимо будет менять ее полностью;
  • ворота могут быть только квадратной или прямоугольной конфигурации;
  • при монтаже утеплителя увеличивается вес изделия, значительная нагрузка приходится на механические узлы, что приводит к их износу.

Делаем своими руками подъёмные гаражные ворота

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Монтаж ворот

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж .

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

  1. Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
  2. Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
  3. Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
  4. Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
  5. Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
  6. Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
  7. Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
  8. Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
  9. Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

Схема установки ворот

Рекомендации профессионалов, которые надо учитывать при изготовлении подъемно-поворотных гаражных ворот:

  • для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
  • высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
  • если подъем низкий, барабан следует располагать сзади;
  • в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
  • вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
  • в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
  • для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

  • Новые и старые СНиПы по дачному.
  • Как сделать быстрорастущую живую.
  • Как сделать плетеный забор на даче.
  • Расстояние от забора до забора.
  • Установка шлагбаума во дворе многоквартирного.
  • Какие существуют виды деревянных.
  • Как сделать форму для бетонного.
  • Виды и порядок монтажа сварных.
  • Как сделать оригинальный забор.
  • Как установить декоративный забор.
  • Что делать если в лунке вода? 24.10.2014 — 07:29 по Сергей
  • Это и так понятно,а как делать если. 24.10.2014 — 07:29 по Сергей
  • Мне надо шумопоглащающий забо. 31.08.2014 — 10:17 по Руслан
  • Я так и не пойму ,при вертикальном. 04.11.2014 — 21:57 по Галя
  • А про топинамбур забыли. 17.10.2014 — 02:38 по 1k

Пошаговая инструкция

Запоминайте пошаговую инструкцию изготовления гаражных подъемно-поворотных ворот.

  1. В первую очередь надо собрать П-образную коробку для ворот. Ее делают из трех брусьев, стальных или деревянных. Конструкцию заглубляют непосредственно в пол гаража, в цементную стяжку, как минимум на 20 мм. При этом горизонтальный брус тщательно закрепляют при помощи угольников или стальных пластин.
  2. Затем нужен монтаж направляющих шарниров. Верхний кронштейн устанавливают под потолком. Запомните, что кронштейн должен легко перемещаться по створке, чтобы не заклинивало механизм. Лучше всего пристрелять кронштейн с помощью стальных монтажных штырей прямо к панели перекрытия гаража. Потом к нему болтами прикрепляют шарниры. И створка становится подвижной.
  3. Сборка створки – ответственный этап. Сначала сваривают раму из уголков. Размер полностью зависит от параметров проема. Потом в створке закрепляют щит с уплотнителем с помощью саморезов. Обязательно надо вставить уплотнители из резины. Не забудьте и о месте для замка.
  4. Потом остается смонтировать направляющие рельсы. В них вставляют ролики шарниров. Направляющие должны находиться под потолком, с левой и правой стороны от верхнего кронштейна.

Потом наступает очередь установки, то есть непосредственно монтажа конструкции ворот. Их надо грамотно закрепить в проеме, предусмотрев необходимые условия для правильного функционирования механизмов.

Сначала идет предварительная установка. Створка вставляется в проем. Сразу же нужно сделать разметку для шарниров подъемного механизма. Потом шарниры монтируются к створке саморезами

Важно проследить, чтобы рычаги плавно и свободно скользили по направляющим, когда идет полный ход створки. Рычаги обязательно располагают параллельно друг другу

Когда рычаги закреплены верно, все правильно работает, можно окончательно зафиксировать шарниры. Теперь противовесы или возвратные пружины устанавливаются на главном направляющем кронштейне. Пружины устанавливают параллельно, с обеих сторон от створки ворот
Обратите внимание: ворота должны до конца закрываться при помощи возвратных пружин. Если не удалось этого добиться, надо дополнительно подобрать оптимальные параметры противовесов
Стыки надо обработать цементным раствором. На торцах полотна ворот монтируют накладки из стали, используя саморезы. Они нужны для предотвращения коррозии. Затем остается только установить замок на гаражных воротах.

Небольшое отступление

Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.

Готовый шов после удаления излишков  ФОТО: atvarmor.ru

Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.

Правый баллон с эластичной пеной именно тот, который требуется для уплотнения  ФОТО: atvarmor.ru

После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.

Вот такой шов получается после уплотнения  ФОТО: atvarmor.ru

Особенности сборки

Помимо самих ворот первоначально устанавливается рама. Чтобы ее сделать, нужно сварить 3 металлических длинных угла, после чего вмонтировать их в арку гаража.

  1. В идеале они должны уходить немного в землю, это повысит надежность конструкции.
  2. Далее на эту раму нужно наварить крепления для петель ворот. Делается это очень просто, необходимо иметь базовые навыки сварщика и все необходимые материалы.
  3. После этого на створках нужно приварить петли, далее останутся только косметические работы и установка их на место.
  4. В качестве механизма закрытия может использоваться навесной амбарный замок.
  5. Это самый простой вариант, однако располагать его рекомендуется не на улице, а внутри гаража.
  6. Для этого в створке делается отверстие, на манер глазка во входной двери. Оно должно быть такого диаметра, чтобы туда свободно проходила рука.
  7. С внутренней стороны гаража располагается закрытый замок, личиной повернутый к отверстию.
  8. Таким простым способом получиться избежать вероятности взлома замка, добившись высокой надежности.

Более сложным вариантом будет врезка полноценного дверного замка. Для этого на внутренней стороне одной из створок варится каркас для крепления замка. Далее замок вставляется внутрь и закрепляется. На другой створке вырезаются отверстия для того, чтобы механизм закрывался.

Когда вся конструкция будет в сборе, ее нужно будет отшлифовать и обезжирить поверхность для дальнейшей покраски. Красить необходимо в несколько слоев влагоустойчивой краской. Она намного лучше обычной, продержится минимум 2 полных сезона.

Устройство подъемного механизма

Ворота открывают до того уровня, пока нижняя сторона покрытия не приведет в действие ролик, установленный вверху направляющей. В таком приподнятом состоянии конструкцию фиксируют деревянными планками.

На нижнем ролике есть трос, его край приподнимают наверх, просовывают через верхнее скользящее колесо, прикрепленное к боковой опоре. Далее его заводят на второе колесо, монтированное изнутри профиля. Тросик протягивают поверху до перемычки. На пластинке во внутренней части направляющей ослабляют болт и пропускают край троса. В итоге его помещают в специальное углубление, а крепежный элемент максимально затягивают.

На этом этапе на стойке выбирают промежуточное положение, в идеале — в центре. Затем регулируют пружину и натягивают ее. Она установлена на опоре. Крепят изделие к 4 болтам. Чтобы установить нужное натяжение пружины, ворота приподнимают на высоту 100 см (на уровне первоначальных отметок) и полотно опускают.

Это интересно: ворота в частном доме.

Если ворота быстро опустились на пол гаража, это означает слишком слабое натяжение, т.е. пружину надо натянуть еще сильнее. Если сэндвич-панель на этом же расстоянии опустится, но останется небольшой зазор между основанием и первой секцией: следовательно, пружина чрезмерно натянута и не позволяет конструкции полностью закрыться, ее придется ослабить.

Финальная работа предполагает монтаж фиксаторов полотна. Изделие поднимают до того уровня, чтобы от верхней перемычки и низа ворот расстояние составляло 10 см. На направляющей, которая на потолке, карандашом делают отметины в том месте, где заканчиваются секции.

К отметке прикладывают упор, стопор и фиксатор, снова делают метки для крепежа. Фиксатор уже оснащен отверстиями, поэтому их делают только на перекрытии. В итоге подъемные ворота сдвинутся на стопоры и дальше не смогут открыться.

Установка секционных ворот своими руками окончена. Мастер проверяет сборку конструкции, болты, сэндвич-панели, тросы и несколько раз поднимает и опускает ворота, после чего ими можно свободно пользоваться.

Специально для вас:

Ворота со встроенной внутри калиткой

Гаражные шторы на ворота своими руками

Использование автоматических рольворот в гараже

Изготовление ворот из профильной трубы своими руками

Как сделать автоматические ворота своими руками

Изготовление и установка гаражных ворот своими руками

Варианты управления створкой

Подъёмные ворота можно открывать и закрывать тремя способами.

Дистанционный

Первый и самый популярный – с помощью пульта ДУ. Механизм управляющей системы оснащён специальным блоком, принимающим внешний сигнал. Как только он будет зарегистрирован, подаётся питание на двигатель, приводящий в движение механизм подъёма или опускания створки.

Зона действия приёмника сигнала распространяется на десятки метров от гаража. Управление выполняется с помощью специального прибора: брелка или пульта. Но несмотря на все очевидные удобства этого способа, он имеет один существенный недостаток. Дело в том, что сигнал передаётся на частоте радиоволн, поэтому может быть легко «считан» злоумышленниками. С целью минимизации угрозы перехвата радиоканала выполняют кодировку сигнала.

Механический

Механизм управления воротами может быть установлен на внешней стене гаража и оснащён всего двумя кнопками: открыть-закрыть. Это неудобный способ, так как требуется выходить из салона. Но рекомендуется не пренебрегать установкой такого блока, так как пульты дистанционного управления имеют свойство теряться.

С мобильного телефона

На гаджет устанавливают специальную программу, и сигнал для начала движения ворот передаётся по системе спутниковой связи.

Заключение

Как и все сложные приводные механизмы, откатные ворота требуют постоянного ухода и обслуживания. Если заклинивший привод распашных воротных конструкций достаточно просто отключить, и вручную открыть створки, то для откатных, особенно тяжелых колесно- роликовых систем сделать ручное открытие без дополнительных механизмов достаточно затруднительно.

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

Около частного дома

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

На фото представлен распашной вариант конструкции.

На загородном участке

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из
