Как сделать и установить гребенку своими руками

Принцип работы распределительного коллектора

В современных отопительных системах применяется два типа распределительных коллекторов — для котельных и локальные. У них разные габариты и несколько иной принцип работы.

В котельном коллекторе подающая гребенка поставляет теплоноситель в звенья отопительной системы, поэтому она оборудуется не только кранами, но и циркуляционными насосами. Вторая гребенка является принимающей.

Кроме этого, на коллектор устанавливаются датчики давления, температуры и очень важный элемент — гидрострелка. Она поддерживает оптимальный температурный перепад между подачей и возвратом.

Котельный коллектор — это распределительный узел довольно внушительных размеров, его гребенки изготавливаются из труб диаметром до 100 мм и выше

Локальная распределительная гребенка отличается от центрального коллектора, установленного в котельной, как размерами, так и принципом работы. В отопительной системе их может быть несколько. Если в главном коллекторе охлажденная вода полностью заменяется горячей из котла, то в малых гребенках происходит разбавление циркулирующей воды.

Теплоноситель в них перемещается по замкнутому кругу, пока его температура не опускается ниже заданного уровня. Соблюдение температурного режима контролирует датчик, который при критическом снижении температуры открывает клапан, перекрывающий путь воде от котловой магистрали. Более горячая вода поступает, подмешиваясь к остывшей.

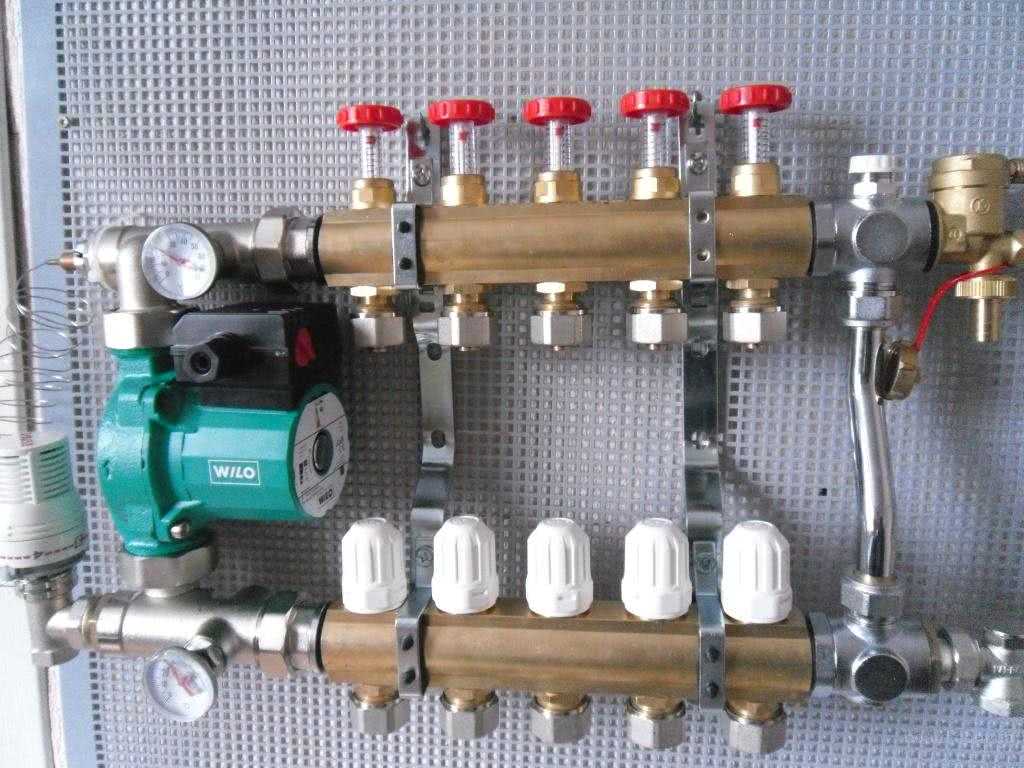

Полностью оснащенная локальная гребенка с регуляторами, устройством сброса воздуха, насосом, манометром, термометрами позволяет полноценно контролировать движение теплоносителя в отопительной системе (+)

Гидрострелки в таких коллекторах нет, ее замещает дополнительный циркуляционный насос. Он проталкивает теплоноситель в круговом пространстве, периодически вбрасывая порцию горячей воды из подающей магистрали. При этом столько же охлажденной воды возвращается туда, но в другую трубу — обратную. Локальные гребенки используют и в теплых полах, и для подключения радиаторов.

Так как вода в трубах отопления с распределительным коллектором движется принудительно под воздействием насоса, при отключении электроэнергии система работать не будет

Чтобы добиться высокоэффективного функционирования отопительной системы в пределах всего дома в целом, рекомендуется встраивать в нее и центральный распределительный коллектор, и необходимое число локальных гребенок. В совокупности они дадут желаемый результат.

Монтаж распределительного коллектора

При осуществлении монтажа распределительного коллектора внутри стены, делается углубление, в которое помещается гребёнка и подводящие, отводящие трубы. Если есть возможность осуществить установку гребёнки в подсобном помещении, то это самое подходящее место для монтажа этого устройства.

Процесс установки распределителя очень прост и осуществляется в такой последовательности:

1. Отключается подача воды от стояка.
2. Подводящая труба подключается к центральному входу коллектора.
3. Если устройство не оборудовано кранами, то к каждому выходу распределителя подключается шаровой кран.
4. К каждому крану подключается отдельный контур.
5. Если количество кранов превышает количество контуров водопровода, то лишние выходные отверстия, следует закрыть заглушками.
6. После подключения всех труб, коллектор фиксируется к плоскости стены или короба хомутами.

Как регулировать гребенку?

Чтобы водяной теплый пол обеспечивал комфортную температуру во всех комнатах, распределительный узел надо предварительно настроить. Регулирование системы производится по 2 параметрам теплоносителя:

Первый параметр устанавливается на трехходовом смесительном клапане. Это можно сделать вручную, задав требуемую температуру воды поворотом регулировочного колеса. Но чаще в схеме задействована термостатическая головка с выносным датчиком и капиллярной трубкой, так что температуру воды надо выставить на ней. Датчик плотно прикрепляется к коллектору.

Количественная регулировка гребенки может осуществляться как вручную, так и автоматически. Вращая колпачок на клапане каждого контура и глядя на показания расходомера, следует добиться расчетного расхода воды, если он вам известен. Если же нет, то настраивать придется по ощущениям в течении нескольких дней.

Автоматическая регулировка предполагает монтаж на место колпачков специальных сервоприводов, дистанционно взаимодействующих с термостатами во всех помещениях. Тогда гребенка с насосом будет выдавать в греющие контуры столько теплоносителя, сколько нужно в данный момент. Сервоприводы на всех отводах станут управлять потоками по команде термостатов.

Протекает стык с гребенкой

Всем доброго вечера!

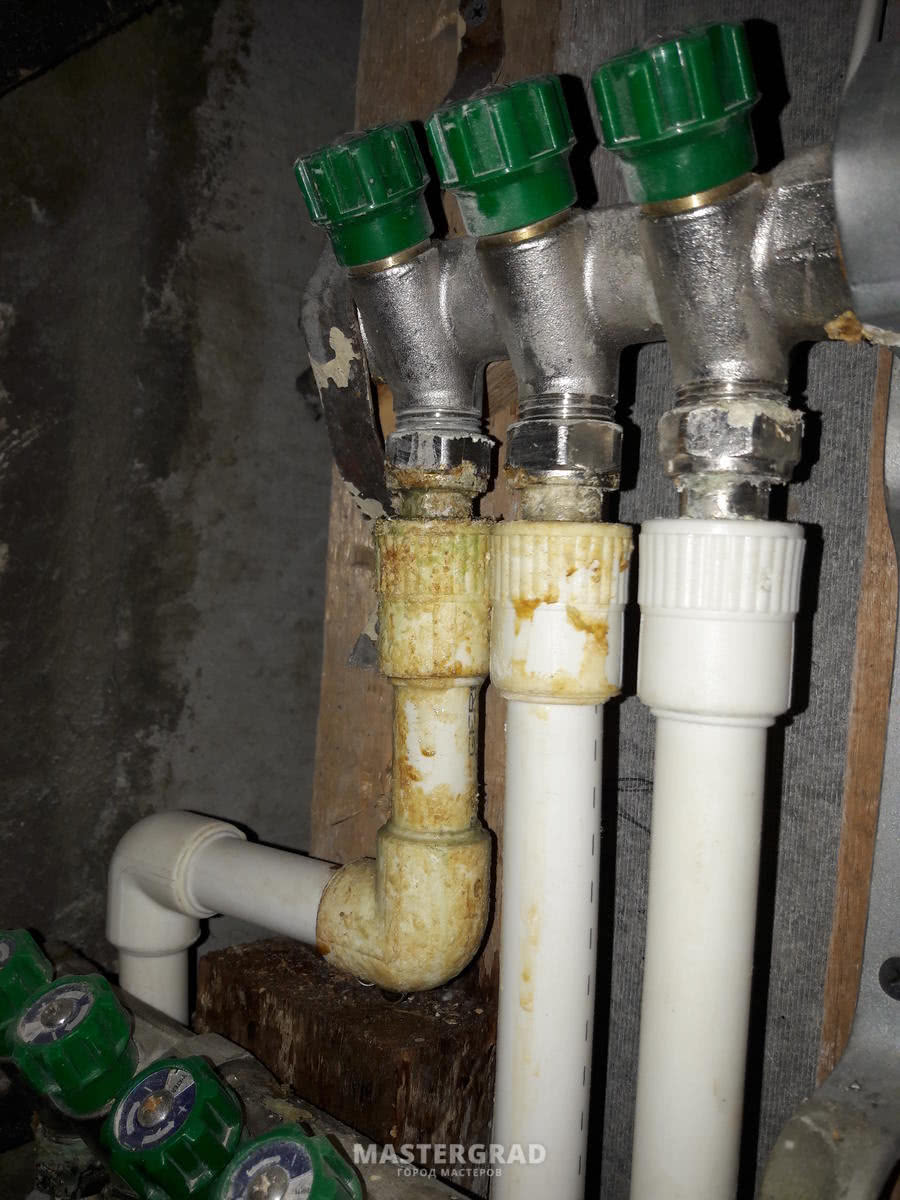

Буду рад любому совету! Как лучше поступить с протечкой на стыке с гребенкой (не разрушив при этом перегородку)? На фото крайнее слева соединение:

Paolo Sorrentino , о какой перегородке речь? Как понимаю, острый торец резьбы прорезал прокладку. Стандартный косяк.

такое бывает когда на штуцер для евроконуса наворачивают накидную гайку с плоской прокладкой. Отчасти ситуацию можно спасти заменой резинки на поронит и зятяжкой без фанатизма. И судя по фото там не одно соединение «лечить» надо.

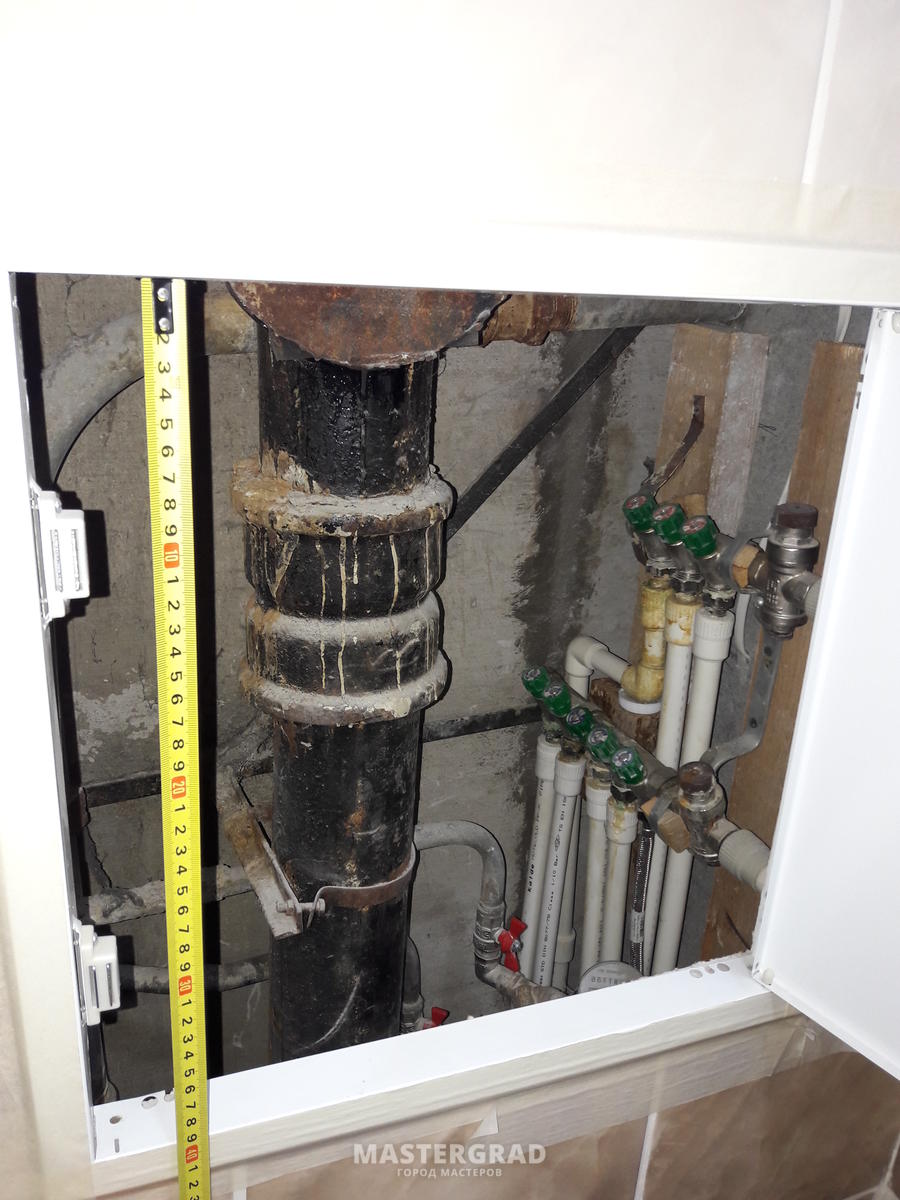

как я понимаю о той которая закрывает нишу. Фото сделано через люк. вводные краны перекрывать , разбирать соединение и смотреть причину протечек. Конечно через люк орудовать ключами не так удобно, но навыки проктолога скорее всего не понадобятся.

Вызвать мастера, а не рукодела.

это то оно понятно. Я думаю ТС и не собирается туда сам лезть (хотя не исключено), а просто хочет понять масштаб бедствия и возможные действия. Просто хотя бы ради того , что бы когда придёт человек, он смог бы понять кто пришёл- мастер, рукодел или разводила (возможны комбинированные варианты).

Пока можно видеть, что с этим сложности. Мастера можно найти с этого форума, хотя с этим тоже сложности.

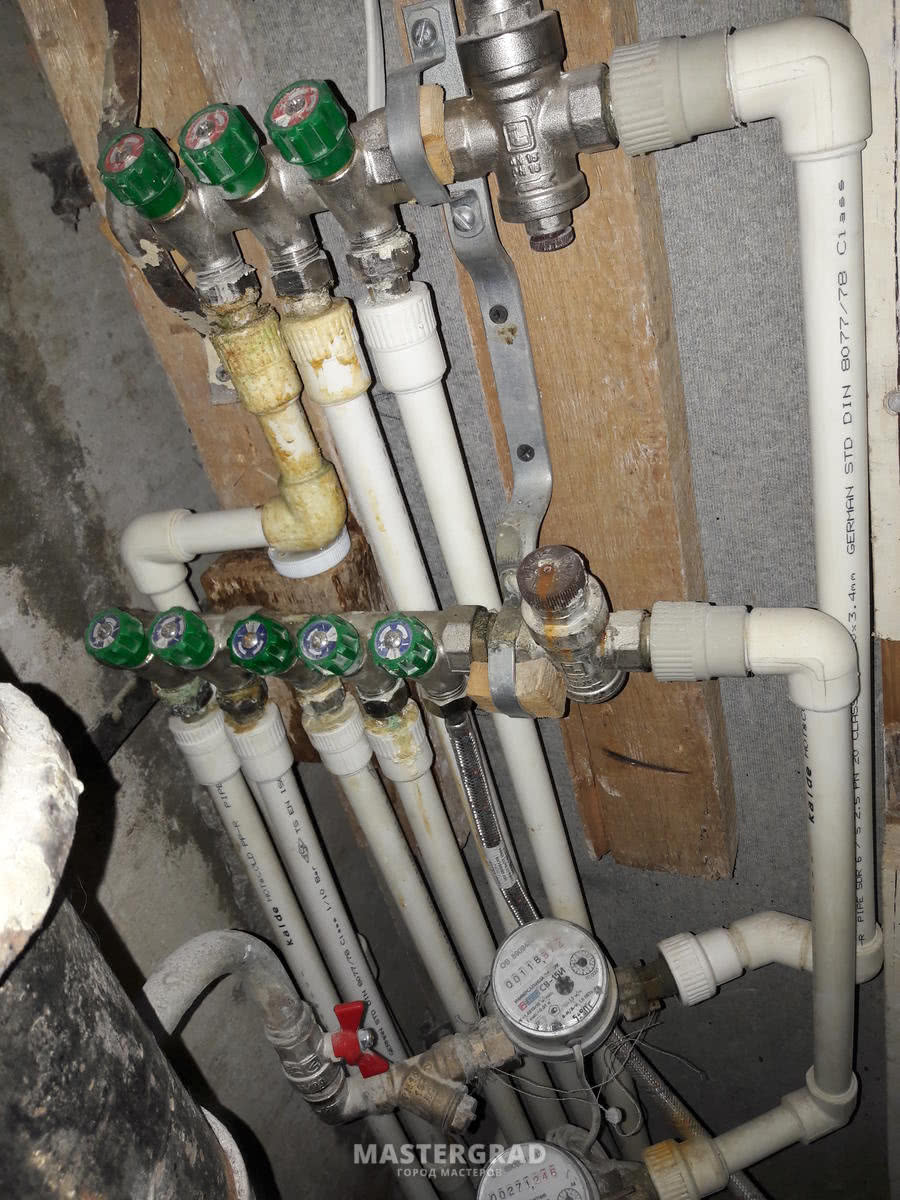

Походу там подтекание все, включая редуктора и американки счётчика. Найти мастера, распломбировать счетчики. Снять всю эту порнографию, перепаковать. Можно шлифануть седло коллектора, ну и поменять прокладки на нормальный паронит.

Всем спасибо за комментарии!

Мегавольт. , совершенно верно, хочу вникнуть и понять размер бедствия) На данный момент я понял так:

1) Меняем прокладку (и по хорошему все, на обоих гребенках), перематываем резьбу на коллекторе (-ах);

2) Если не помогает, то проблема в накидной гайке? Нужна будет замена? Плохо себе технологию представляю. Заменить переход на накидную гайку и перепаять?

Тут большой вопрос: а в чем изначально проблема? Ремонту 2,5 года. До вчерашнего дня желтые потеки были, но ничего не текло. Тот, кто делал — перетянул и повредил прокладку, после чего она ждала 2,5 года своего часа?

И к предыдущему: Что означают эти желтые подтеки? Где-то они есть, но не подтекает ведь. Несколько капель протекло и перестало?

Hitgher , а что с редуктором и счетчиком, как вы определили? Не вижу проблему

Источник

Для чего нужна система коллекторной разводки?

Сначала нужно выяснить, что такое гребенка или коллектор для водоснабжения. Гребёнка – является распределительным устройством, используемым во время установки систем отопления, водоснабжения и во время подключения теплых полов. Конструкция гребенки дает возможность распределять тепловые потоки по всей площади помещения. Рассмотрим детально, какую роль играет гребенка в водопроводной системе, как ее подобрать и осуществить ее монтаж.

В домах старой конструкции во время прокладки использовался магистральный метод. К основной ветке по очереди подключались трубы, из-за этого жильцы жилфонда старого типа и сейчас страдают от неравномерного распределения давления и температуры. Традиционно в водопроводах использовался метод тройниковой разводки на резьбе или сварке. Возможности тройника не позволяют обеспечить стабильный напор при работе нескольких точек одновременно, здесь и приходит на выручку системе водоснабжения гребенка.

В разводке для водоснабжения far при помощи гребенок или коллекторов нет подобных недостатков. Подключение труб к магистрали осуществляется параллельно. Подключение гребенки для холодной либо горячей воды либо даже заполнение бассейна никоим образом не влияет на водоснабжение соседних квартир.

Распределительная гребенка для любой воды служит для выравнивания давления в сети, предотвращает резкие перепады напора и гидроудары. В домах современного типа разводящие коллекторы устанавливают на горячий и холодный водопровод. При помощи коллектора типа гребенки для каждой квартиры создается независимая система водоснабжения, более того:

Для того чтобы достигнуть оптимального результата, рекомендуется установить коллекторы гребенки на холодный и горячий водопровод. Выход каждой трубы должен быть оснащен краном, который позволит быстро остановить подачу воды на любой прибор. Данное свойство будет хорошим подспорьем во время неисправности крана или сливного бачка.

К минусам можно отнести, пожалуй, стоимость самого коллектора, а также некоторых комплектующих которые нужны для его монтажа (фитинги, стояки, клапаны и другое). Более того множество подключений делают саму систему более громоздкой. Но при учете надежности пользы работы конструкции, то расходы вполне окупаются.

А ты кто такой

Распределительная гребенка водоснабжения, или коллектор — это всего лишь патрубок с несколькими расположенными на равном расстоянии друг от друга, и сориентированными перпендикулярно его оси боковыми отводами.

Гребенка позволяет подключить несколько сантехнических приборов или отводов на группы сантехнических приборов к общему трубопроводу, обеспечив выравнивание напора на всех линиях вне зависимости от потребления воды на любом из них.

Полипропиленовая гребенка под приварку

Исследование образцов

Какими бывают распределительные коллекторы, мы выясним на примере продукции одного из наиболее востребованных в России производителей сантехнического оборудования — компании Valtec.

Для чего нужна система коллекторной разводки?

Сначала нужно выяснить, что такое гребенка или коллектор для водоснабжения. Гребёнка – является распределительным устройством, используемым во время установки систем отопления, водоснабжения и во время подключения теплых полов. Конструкция гребенки дает возможность распределять тепловые потоки по всей площади помещения. Рассмотрим детально, какую роль играет гребенка в водопроводной системе, как ее подобрать и осуществить ее монтаж.

В домах старой конструкции во время прокладки использовался магистральный метод. К основной ветке по очереди подключались трубы, из-за этого жильцы жилфонда старого типа и сейчас страдают от неравномерного распределения давления и температуры. Традиционно в водопроводах использовался метод тройниковой разводки на резьбе или сварке. Возможности тройника не позволяют обеспечить стабильный напор при работе нескольких точек одновременно, здесь и приходит на выручку системе водоснабжения гребенка.

В разводке для водоснабжения far при помощи гребенок или коллекторов нет подобных недостатков. Подключение труб к магистрали осуществляется параллельно. Подключение гребенки для холодной либо горячей воды либо даже заполнение бассейна никоим образом не влияет на водоснабжение соседних квартир.

Распределительная гребенка для любой воды служит для выравнивания давления в сети, предотвращает резкие перепады напора и гидроудары. В домах современного типа разводящие коллекторы устанавливают на горячий и холодный водопровод. При помощи коллектора типа гребенки для каждой квартиры создается независимая система водоснабжения, более того:

Для того чтобы достигнуть оптимального результата, рекомендуется установить коллекторы гребенки на холодный и горячий водопровод. Выход каждой трубы должен быть оснащен краном, который позволит быстро остановить подачу воды на любой прибор. Данное свойство будет хорошим подспорьем во время неисправности крана или сливного бачка.

К минусам можно отнести, пожалуй, стоимость самого коллектора, а также некоторых комплектующих которые нужны для его монтажа (фитинги, стояки, клапаны и другое). Более того множество подключений делают саму систему более громоздкой. Но при учете надежности пользы работы конструкции, то расходы вполне окупаются.

Нюансы самодельной работы

Главным условием для корректной работы отопления является создание в системе гидравлического баланса. Кольцевой коллектор для отопления должен иметь такую же пропускающую способность входящего патрубка (сечение основной трубы, подведенной к подающей магистрали) как и сумма тех же показателей во всех контурах. К примеру, для системы, имеющей 4 контура, это выглядит так:

D = D1 + D2 +D3 +D4

Изготавливая коллектор отопления своими руками, помните, что расстояние между подающим и обратным участком трубы должно составлять величину, равную не менее шести диаметрам гребенки.

При монтаже устройства учитывают следующие нюансы:

• электрический бойлер или газовый котел подключают к верхним или нижним патрубкам
• циркуляционный насос врезается только с торцевой стороны гребенки
• отопительные контуры подводят к верхней или нижней части коллектора.

Для отопления дома с большой площадью, циркуляционные насосы устанавливают на каждый контур. Кроме того, для выбора оптимального объема теплоносителя, на каждом входном и выходном патрубке устанавливают дополнительное оборудование – балансировочные расходомеры и клапаны для регулировки. Эти приспособления ограничивают приток горячей жидкости к отдельно взятому патрубку.

Чтобы коллектор котельной разводки выполнял возложенные на него функции в полном объеме, нужно чтобы длина всех подведенных к нему контуров была приблизительно одной длины.

Можно дополнительно (но необязательно) при изготовлении коллекторов отопления оборудовать смесительный узел. Он состоит из труб, которые соединяют между собой входную и обратную гребенку. В этом случае, для регулирования количества холодной и горячей воды в процентном соотношении, монтируют двух или трехходовой клапан. Он управляется сервоприводом закрытого типа, на который поступает сигнал от установленного в контуре отопления датчика температуры.

Вся эта конструкция позволяет регулировать температуру нагрева того или иного помещения или отдельного контура. Если на коллектор в котельной поступает слишком горячая вода, то в систему увеличивается приток холодной жидкости.

Для сложной системы отопления, в которой установлено несколько коллекторов, устанавливают гидрострелку. Она улучшает работу распределительных гребенок.

Коллектор для котельной, который вы изготовите самостоятельно, обеспечит нормальное функционирование отопления только в случае точного подбора параметров обводки системы. Поэтому сначала нужно доверить расчеты профессионалу, а потом уже приступать к работе.

Помните, что комфортная температура в доме зависит от множества факторов. Только полностью сбалансированная система обеспечит корректную работу отопления.

Цели установки гребенки для воды

Вне зависимости от протяженности домашнего отопления, температура носителя на любом участке должна оставаться в разрешенном диапазоне, без значительных погрешностей – это первая задача установки распределительного коллектора или гребенки, как его называют иначе. Кроме этого:

• Распределительный узел отопления делает магистраль ремонтопригодной без отключения котла и радиаторов – требуется лишь перекрыть кран на нужном участке.
• Коллектор позволяет сэкономить на топливе, оптимизировав подачу должного количества носителя в радиаторы. Если помещение не требует высокой температуры, подачу уменьшают и, наоборот, увеличивают до комфортной в детских, спальнях и других уголках дома.

Описанные причины установки, несомненно, важны для комфортного и экономного пользования отоплением и генерацией горячей воды. Однако, есть незначительный недостаток – гребенки для воды с кранами, габаритны и в небольших помещениях неуместны выступающим положением

Продумывать «маскировку» важно заранее, пряча устройство в стены или под пол

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

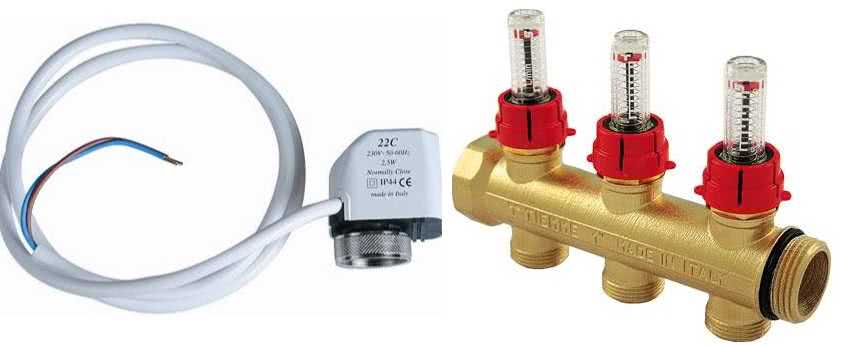

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Расчет пропускной способности гребенок

В расчет параметров распределительной гребенки входит определение ее длины, площади сечения ее сечения и патрубков, количества контуров теплоснабжения. Лучше, если расчеты будут делать инженеры посредством компьютерных программ, в упрощенном исполнении они годятся только на эскизной стадии проектирования.

Чтобы соблюдался гидравлический баланс, диаметр входной и выходной гребенок коллектора должны совпадать, а пропускная суммарная способность патрубков должна равняться аналогичному параметру коллекторной трубы (правило суммарных сечений):

n=n1+n2+n3+n4

где:

• n — площадь сечения коллектора,
• n1,n2,n3,n4 — площади сечений патрубков.

Выбор гребенки должен соответствовать максимуму тепловой мощности отопительной системы. На какую мощность рассчитано заводское изделие, написано в техническом паспорте. Например, диаметр распределительной трубы 90 мм используется для мощности, не превышающей 50 кВт, а если мощность вдвое выше, то диаметр придется увеличить до 110 мм. Только так исключается риск разбалансировки отопительной системы.

Сечение коллекторной трубы равняется 3-м диаметрам подключаемых патрубков, расстояние между подающей и обратной гребенками — 6 диаметрам, удаленность патрубков друг от друга составляет 3-и диаметра (+)

Полезным является и правило 3-х диаметров (см. рисунок выше). Что касается расчета производительности циркуляционного насоса, то за основу берется удельный расход воды в отопительной системе. Рассчитывается по отдельности каждый насос — по контурам и для всей системы. Цифры, полученные в расчете, округляются в большую сторону. Небольшой запас мощности лучше, чем ее недобор.

Разновидности и конструкция гребенок для воды

Различие водопроводных гребенок разнится следующим образом:

Для большего количества сантехнических подключений лучше будет воспользоваться комбинацией из нескольких распределительных устройств. К примеру, на 6 точек можно установить две гребенки по 3 выхода.

Простейшая конструкция распределительной гребенки выглядит как труба с несколькими выходами. Их количество варьируется от 2-х до 4-х. Подобный коллектор рассчитан непосредственно для разводки потоков воды и его сборку достаточно просто осуществить самому.

Более сложные виды гребенок для водоснабжения far оборудованные шаровыми кранами и регулировочной арматурой обязательной для каждого отвода. Краны имеют только два положения включено и выключено, а запорная арматура дает возможность изменять интенсивность потока. Многие потребители считают второй вариант наиболее удобным. Самые навороченные модели оборудуются механическими или электронными датчиками и могут быть установлены на систему отопления и горячего водоснабжения.

Наиболее популярные производители

Выбор производителя является одним из главных моментов в подборе изделия

Тем не менее немногие обращают внимание на фирму-изготовителя, делая выбор в пользу самых дешёвых товаров. Через некоторое время такой продукт выходит из строя и требует замены

Перед покупкой всех материалов следует затратить немного своего времени на то, чтобы найти производителя, которому можно доверять. Это убережёт от постоянных ремонтов. Сейчас наиболее популярными считаются следующие фирмы:

1. Far. Это итальянская компания, которая уже успела хорошо закрепиться на российском рынке. Её продукция не очень дорогая, но имеет довольно высокое качество. Модель с двумя отводами стоит около 1000 р. Каждый дополнительный шток увеличивает цену примерно на 300−400 р.

Среди отечественных производителей трудно выделить таких, что могли бы конкурировать с итальянским или немецким качеством. Чтобы не приходилось постоянно делать ремонт или заменять коллектор на новый, лучше сразу покупать продукцию высокого качества.
