Как правильно установить печь в баню: основные правила и особенности

Выбор расположения

Устройство печи в бане зависит непосредственно от ее типа, поскольку печи могут быть как электрическими, так и работающими на твердом топливе. Второй вариант более сложный по своей конструкции, а также в процессе монтажа.

Безусловно, согласно классическому варианту обустройства бани, печь устанавливается в парной комнате.

Однако дверка, через которую в нее загружаются дрова, может выходить в другое, смежное с парной помещение, либо же вовсе на улицу.

Стоит помнить о том, что, обустраивая печь в межкомнатной перегородке, нужно позаботиться о качественной изоляции не только полов, но и стен.

Помимо этого, данная конструкция должна быть продумана еще на этапе проектирования строения, в противном случае для установки печки в бане придется демонтировать некоторые участки перегородки.

Установку печи в бане с выведением топки на улицу преследуют те же проблемы, однако к ним добавляются существенные теплопотери и трудности с подкидыванием дров, так как для этого придется выходить из помещения.

Информация. В случае, если монтаж печи в бане выполняется с выводом топки в помывочную или комнату отдыха, в парной сжигается гораздо меньшее количество кислорода, а обогрев происходит в двух помещениях одновременно.

В большинстве случаев, расположение печки в бане с выносной топкой выбирается редко. Обычно топка вместе с печью находятся непосредственно в парной. Безусловно, с этим возникают небольшие трудности, так как дрова в парной обычно негде хранить, да и кислород обильно сгорает. Однако все проблемы можно решить, тщательно обдумав детали.

Для такой печи предусматривается полная изоляция как со стороны прилегающих стен, так и со стороны пола.

Важно! В обязательном порядке установка печки в бане с выносной топкой или обычной конструкции должна производиться на безопасном расстоянии от всех парящихся, дабы не спровоцировать появление ожогов и травм.

Минимальное безопасное расстояние от печки до стены в бане – 26 см, а для незащищенных перегородок – 32 см.

Установка железной печи в бане не требует обустройства специального фундамента, однако, основание все-таки следует сделать.

Обычно это небольшая площадка, которая по размерам несколько превышает основание печи. Изготовить ее можно одним из следующих способов:

1. На поверхности пола закрепить лист асбеста, минимальная толщина которого должна быть 1 см. Далее на асбест кладется лист металла толщиной в 5 мм. Основание под установку печки в бане своими руками готово;
2. Вторым способом является укладка основания из кирпича. Производится кладка в четверть кирпича. Далее поверх нее крепится лист металла, либо же обустраивается бетонная стяжка.

Как сделать фундамент под печь

Выбор нужного фундамента нужно сделать на этапе планирования. Нельзя просто поставить печь на деревянный пол парной. Печь – вещь весьма тяжелая и со временем она просто продавит пол. Это повлияет на горизонтальность положения печи, что может привести к расколу металла при нагреве.

Если масса печи составляет меньше 700 кг то делать отдельный фундамент под печь не придется. Достаточным условием будет уложить кирпич несколькими рядами и связать конструкцию с несущими лагами. Это больше относится к металлическим печам, т.к. они отличаются относительно небольшим весом. Нужно помнить, что если вы будете обналичивать печь кирпичом, плюс вес воды в баке, количество уложенных камней – все это увеличит общий вес печи. И если общий вес будет более 700 кг, то без отдельного бетонного фундамента под печь вам не обойтись точно.

Необходима ли связка фундаментов бани и печи? В соответствии с рекомендациями СНиП, при возведении бань используются следующие виды фундамента:

• фундамент армированный, монолитный, залитый ниже уровня промерзания почвы не связывается с фундаментом бани;
• при обустройстве бани на сильнопучинистых землях для печи используется не связанный с баней фундамент на свайном основании;
• мелкозаглубленный фундамент для печи возводится в связке с фундаментом бани.

Заливка монолитного печного фундамента

Под монолитный фундамент подготавливается котлован в 120-150 см глубиной. На дно котлована укладывается песок, разравнивается, утрамбовывается. Укладывается слой гидроизоляции. Устанавливается опалубка и сооружается арматурный каркас внутри короба. Заливают бетонную смесь доверху. После полного высыхания раствора снимают опалубку и все пространство между фундаментом и землей засыпают песком, тщательно утрамбовывая каждый слой.

Свайно-ростверковое основание

Свайно-ростверковое основание занимает меньше времени, нежели монолитный фундамент и стоит меньше.

Чтобы сделать основание на свайях, необходимо снять верхний слой почвы, веревкой обозначить размеры будущего фундамента под печь. По углам получившегося квадрата вырываются ямки, глубиной 15 см и в них вкручиваются сваи, диаметром по 108 мм. Сваи должны быть длиной как глубина основного фундамента бани. Сваи необходимо установить на такую глубину, чтобы они были на 10 см ниже уровня будущего чистого пола бани.

Далее к сваям привариваются оголовки. Все части металла, которые находятся над почвой необходимо покрасить краской по металлу, для защиты от ржавчины. Следующий шаг – установка 10 швеллера у оголовкам. К швеллеру приваривается лист стали, который необходимо настелить внутрь получившегося квадрата основания для печи. В подготовленный металлический котлован заливается цемент.

Мелкозаглубленное основание

Данный фундамент можно делать только на твердой устойчивой земле. Установка такого основания схоже с монолитным фундаментом, разница лишь в том, что слой мелкозагубленного основания составляет 30-40 см. Данный фундамент делается без армирования.

Монтаж на деревянный пол

Варианты

Есть три варианта решения по установке жаропрочного основания:

• металлический лист;
• кирпич;
• натуральный или искусственный камень;
• керамическая или керамогранитная плитка. Минимальный размер защиты должен быть — 40 см.

Подготовка стен

Как уже было сказано, легче отделать стены огнеупорами, чем отнимать у парилки полезное пространство.  Самый экономный, но не лучший вариант – это прибить лист металла к стене на бруски.

В целом, у нас есть следующие варианты:

• закрепить лист огнеупора на стену;
• отштукатурить ее (слой лучше делать более 2,5 см);
• сделать кожух из кирпича для печи;
• выложить кирпичом вместо деревянной стены.

Если печь располагается вплотную к стене, то потребуются двухслойный минерит с воздушной прослойкой между этими слоями из керамических втулок по 3 см. Это выглядит примерно так: деревянная стена — первый слой минерита — втулки — второй слой минерита.

Когда пространство позволяет, можно обойтись одним слоем, но для его крепления к деревянной стене также используются втулки.

Сверху минерита иногда кладут термостойкую плитку или зеркальную нержавейку. Последняя отлично отражает тепло, но нагревается сама, поэтому ее крепят на любой огнеупор — минвату, керамоволокно, суперизол и др.

Те, кто вывел топку в предбанник, либо ставят стену из кирпича, либо после вырезают часть бруса. В кирпиче оставляют место с запасом для топочного тоннеля, куда впоследствии укладывается теплоизолятор, к примеру, минвата. Его используют и в местах соединения кирпича с деревянной стеной. Если нет желания заменить всю стену, сделайте портал — минимум метр в ширину.

Подготовка потолка и монтаж дымохода

Нередко причиной пожара является участок потолка, где расположен дымоход. Множество ошибок, связанных с прохождением дымохода через перекрытия.

Конкретной причиной пожара могут стать:

• перегревание трубы;
• трещины в трубе, пропускающие искры;
• недочеты в расстоянии до сгораемых предметов.

Если вы не задумывались над положением печи заблаговременно, то над ней может оказаться балка. В таком случае часть балки вырезается и скрепляется перемычками с соседними балками. Пустое пространство над центром прохождения трубы должно быть в диаметре не менее 90 см.

Дымоход устанавливается от патрубка, который выходит из печи. В случае большего диаметра монотрубы, на патрубок надевается переходник. Первой трубой, проходящей через парилку, станет монотруба

На нее устанавливают шибер, потом она вновь продолжается, но не до конца (это очень важно!) перекрытия, т.к. там на нее надевают «старт» — переходник на сэндвич-трубу, которая пройдет сквозь перекрытия. Соединения труб не должны быть в местах перекрытий

Соединения труб не должны быть в местах перекрытий.

Здесь важно знать, что хоть сэндвичи наиболее распространены, но это опасный вид дымохода. Аналог сэндвич-труб — керамические или кирпичные дымоходы, но оба варианта тяжелее и дороже. Наружная сторона короба может быть обернута базальтовым картоном во избежание касания дерева

Затем труба прокладывается на крыше через отверстие большего диаметра, чем сама труба. Далее замазывается герметиком, надевается мастер флеш и закрепляется на крыше саморезами с промежутками в 5 см. В конечном итоге, устанавливается дефлектор или зонтик

Наружная сторона короба может быть обернута базальтовым картоном во избежание касания дерева. Затем труба прокладывается на крыше через отверстие большего диаметра, чем сама труба. Далее замазывается герметиком, надевается мастер флеш и закрепляется на крыше саморезами с промежутками в 5 см. В конечном итоге, устанавливается дефлектор или зонтик.

Подготовка печи

Перед установкой дымохода, печь уже должна располагаться на отведенном ей месте. Предварительно ее рекомендуется протопить на улице

Сделать это крайне важно, т.к. первая топка обычно сопровождается выгоранием промышленной термостойкой краски. Печь может немного «дымить» и пахнуть

Это нормальное для нее состояние. Заодно узнаете, есть ли у нее дефекты производства

Печь может немного «дымить» и пахнуть. Это нормальное для нее состояние. Заодно узнаете, есть ли у нее дефекты производства.

Новые камни также следует опробовать на свежем воздухе, а не внутри, потому что и от них может щипать горло и глаза.

Строго соблюдайте пошаговую инструкцию по установке металлической печи.

Установка металлической конструкции

На сегодняшний день производителями выпускается большое количество конструкций железных печей для бани. И особую популярность у покупателей имеют варианты с выносом топки в соседнее помещение. К тому же выносной канал часто снабжается дверцей с панорамным стеклом. А это помогает следить за процессом растопки, не открывая печи.

Установка металлической печи в бане происходит на фундамент, расположенный возле перегородки. В последней прорубается проем для топливного канала. Перед монтажом все поверхности тщательно изолируются, что обезопасить их от чрезмерного нагревания.

Для этих же целей металлические печи часто обкладывают кирпичом. Но такая мера больше распространена для самодельных конструкций. Потому что печи заводского производства имеют очень надежную защиту и в дополнительной не нуждаются. Поэтому их обкладывание носит чисто декоративный характер.

Видео описание

Видео покажет, как выглядит печь в бане с топкой в предбанник, металлическая, обложенная кирпичом:

Вывод топки через каменную стену

В бетонной или кирпичной перегородке вырубается окно. Его расположение точно вымеряется, используя размеры печи. Поскольку конструкции печей с выносной топкой разнообразны, высота окна может колебаться от 40 до 60 см. А по ширине оно может быть от 25 до 50 см.

Но к точным размерам выносной топки всегда нужно прибавлять по 20 мм в каждую сторону. Это необходимо делать, потому что металл при нагревании расширяется. А все зазоры уплотняются эластичным термостойким материалом. Чаще всего используют асбестовый шнур.

Кроме этого нужно обязательно устанавливать ограждение из металла. Стальным листом зашивается все свободное пространство между топливным каналом и облицовочным материалом. Поскольку чаще всего все поверхности в бане ошиваются вагонкой, то расстояние от дерева до топки должно быть не меньше 25 см. При учете, что используется достаточно толстый изолятор.

Видео описание

Про то, как проходит установка железной печи в бане с топкой из предбанника, смотрите в этом видео:

Вывод топки через деревянную стену

Если перегородка деревянная, то окошком уже не отделаться. Потребуется создание полноценного проема до пола, который потом закладывается кирпичом. И уже в кладке оборудуется окно для топливного канала.

Для нахождения высоты и ширины проема, необходимо точно наметить, в каком месте на стене будет находиться дверь в топку. Перенеся на поверхность перегородки ее контуры, нужно прибавить по 25 см вверх и в каждую из сторон. И уже по этим меткам вырубать проем.

При создании окошка для топливного канала, которое требует установка железной печи в бане, необходимо руководствоваться рекомендациями, описанными выше.

Что делать, когда толщина стены значительная

Бывает так, что конструкция печи имеет очень короткий топливный канал. И если толщина стены значительная, то дверка не выходит за ее поверхность. В этом случае необходимо прорубить проем в стене и выложить в нем каменную нишу из декоративного кирпича.

А для надежности над кладкой устанавливается плоская перемычка. Для нее подбирается металлический лист толщиной от 8 до 10 мм. Как и в предыдущих случаях, нужно не забывать уплотнять все зазоры асбестовыми материалами.

Видео описание

Видео покажет, как делается обкладка кирпичом банной печи с выносной топкой:

Коротко о главном

Вывод топки печи в предбанник во многом считается практичным решением. При этом обогреваются сразу два помещения. Поэтому отдых после принятия парных процедур получается более комфортным. Также легче получается поддерживать необходимую температуру в парилке и наводить порядок. Потому что свободы движения в предбаннике намного больше.

Труднее всего реализовать классический вариант печи из кирпича, поскольку для ее возведения необходимо иметь определенный опыт. Но если придерживаться всех рекомендаций экспертов, то можно сложить вполне работоспособную печь. А также позаботиться о пожаробезопасности помещения.

Гораздо легче воспользоваться готовой печью заводского производства. Она более надежна и даже компактна. Ее монтаж в парилку не представляет сложности. Единственной проблемой будет обустройство ниши для топливного канала. Но следуя инструкциям специалистов, обложить проем кирпичом и изолировать его не составит трудностей даже для новичка в этом деле.

Дополнительная обработка дерева

Нормы пожарной безопасности предусматривают обработку дерева специальными пропитками для снижения его горючести. Но многим известно, что пропитки не особо полезны, тем более в бане, где заведомо планируются высокие температуры, при которых химия начнет выделяться в воздух и отравлять легкие человека. Не такой результат хочется получить от посещения бани.

Однако, не во всей бане бывает высокая температура, как правило, только в парилке. Поэтому во избежание возникновения пожаров в других частях помещения от искр, например, в зоне дымохода, специалисты советуют хотя бы там обработать дерево антипиренами.

Важно! Не получится обработать дерево единожды и забыть на все время использования домом. Можно сделать небольшую проверку: если щепка воспламеняется от спички, значит пришло время обновлять пропитку. В среднем, периодичность составляет один раз в два года

В среднем, периодичность составляет один раз в два года.

Пошаговая инструкция по установке металлической печи следующая:

• Выбрав место для монтажа печи, демонтируем старый пол,  захватывая на 10 — 15 см больше дна печи с каждой стороны;
• Выкапываем яму глубиной полметра, утрамбовываем дно и сыпем в нее тонкий слой песка и щебня;
• Выкладываем полиэтиленовую пленку для гидроизоляции плиты (двойной слой);
• Вырезаем из дорожной сетки каркас, который меньше ямы по ширине на 5 см, и кладем его на подставках из упирающихся в пол кусков арматуры, привязанных к сетке проволокой;
• Заполняем яму бетоном. Опалубка из досок сверху сделает края более ровными, а уровень плиты приподнимет. Горизонтальность можно проверить с помощью уровня;
• Как только плита затвердеет, покрываем ее поверхность рубероидом, состоящим из двух слоев, и затем 1-2 слоя шамотного кирпича, чтобы уровень основы сравнялся с уровнем пола. Бывает, что основа приподнимается над полом на 5 — 10 см;
• После остывания и затвердевания кирпича монтируем печь согласно проекту;
• В стене устанавливаем переходник с приваренными пластинами, которые защищают стену около дымохода;
• Привариваем трубу дымохода к переходнику;
• С наружной стороны бани привариваем другую часть трубы и покрываем ее специальной насадкой во избежание попадания осадков и мусора;
• Там же устанавливаем дымоход;
• С трех стен защищаем плиту облицовочным или огнестойким кирпичом;
• Обкладываем кирпичом саму печь;
• Заполняем водой бак, закладываем камни;
• Делаем первую тестовую топку;
• Контролируем, чтобы не возникало утечек дыма в местах сварки и соединений, утечки воды из бака на камни или в топку и др.

Возведение фундамента

В процессе установки печи в бане своими руками многие задаются вопросом о необходимости обустройства фундамента. Конечно, металлическая конструкция достаточно легкая, и можно ограничиться одним из защитных оснований, описанных выше, однако обезопасить себя более надежным фундаментом все-таки лучше.

Важно! Качественный и ровный фундамент позволяет продлить срок службы печи, так как при наличии самых незначительных перекосов металлические конструкции быстро ломаются.

Можно возвести основание для печи прямо на деревянном полу:

1. Первым делом производится полный замер печи. Далее полученные данные переносятся прямо на деревянные половицы при помощи мела. Полученный прямоугольник расширяют при помощи метровой линейки. Делается это так, чтобы в итоге со стороны топки металлический лист выглядывал на 50 см, а с других сторон – на 5-10 см;
2. Если планируется установка печи в бане с выносной топкой, то на данном этапе в перегородке вырезается проем для печи;
3. Далее необходимо взять плиту из негорючих материалов и вырезать ее по размерам, представленным на нарисованном мелом прямоугольнике. Готовую вырезанную часть необходимо прикрепить на расчерченный участок при помощи саморезов;
4. Огнеупорный кирпич помещается в воду для намокания, параллельно готовится раствор для кладки. После того, как раствор готов, можно приступать к укладке кирпича. Необходимо создать два ряда, поверх которых приклеивается лист из нержавеющей стали. Кстати, в качестве клея следует использовать специальный термостойкий.

Данный вариант подходит для прочных бань с небольшими металлическими печками.

Однако если конструкция довольно массивная, а сами перекрытия не слишком надежны, лучше всего возвести полноценный фундамент.

Делать это следует еще в процессе строительства банного сооружения, поскольку установка фундамента в уже готовой бане влечет за собой некоторое количество демонтажных работ.

Итак, фундамент для установки печи в деревянной бане возводится следующим образом:

1. Первым делом нужно вырыть котлован, размеры которого должны превышать габариты печи. Глубина котлована определяется посредством уровня промерзания грунта, то есть как только вы дошли до него – можно прекращать рыть;
2. После этого грунт вручную уплотняется и плотно засыпается гравием, минимальный слой которого равен 20 см;
3. Поверх гравия необходимо разместить гидроизоляционный слой в виде рубероида или плотной полиэтиленовой пленки;
4. После подготовки основы нужно изготовить каркас. Для этого используются прутья арматуры. Между поверхностью котлована и стенками каркаса должен оставаться отступ в 5 см;
5. Далее замешивается бетонный раствор и заливается в котлован. Стоит учитывать тот факт, что от верхней точки бетонного пола до чистового покрытия должен быть предусмотрен отступ в 20 см;
6. Поверх бетона при помощи битумной мастики крепится двойной слой рубероида.

Дальнейшие работы можно проводить лишь через 20-30 дней, дабы дать бетону полностью высохнуть.

Виды печей каменок для бани и сауны.

Перед началом работ необходимо определится с конструкцией и видом печи. Разберем этот вопрос подробно.

Печи подразделяются на металлические и кирпичные.

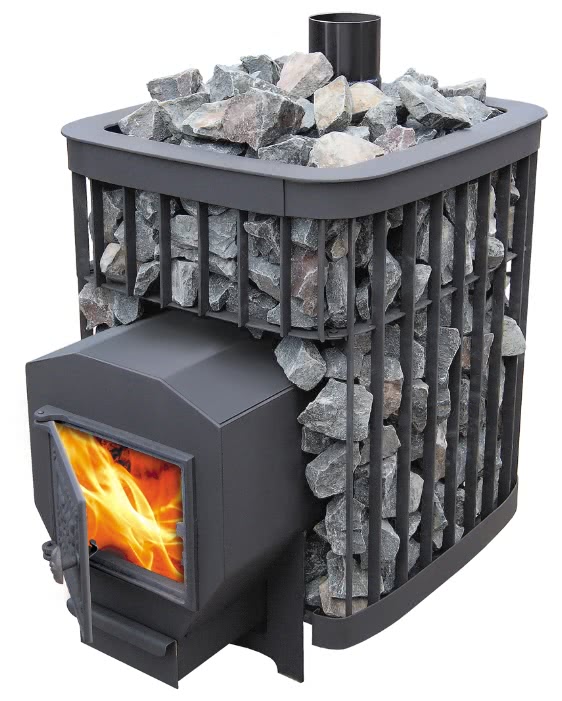

Металлическая печь для бани и сауны.

Металлическая печь – это быстрый и недорогой способ оборудовать парную надежным отопительным агрегатом. Простые модели умельцы производят из любого подручного материала. Для этих целей используют старые колесные диски, металлические емкости или изготавливают из листовой стали.

Конструкция простая:

• топка с закладкой дров;
• зольник с поддувалом и колосниковой решеткой;
• отделение для укладки камней;
• дымоход.

Если позволяют средства, лучше приобрести чугунную финскую каменку, но стоимость такой печи может превысить затраты на постройку бани.

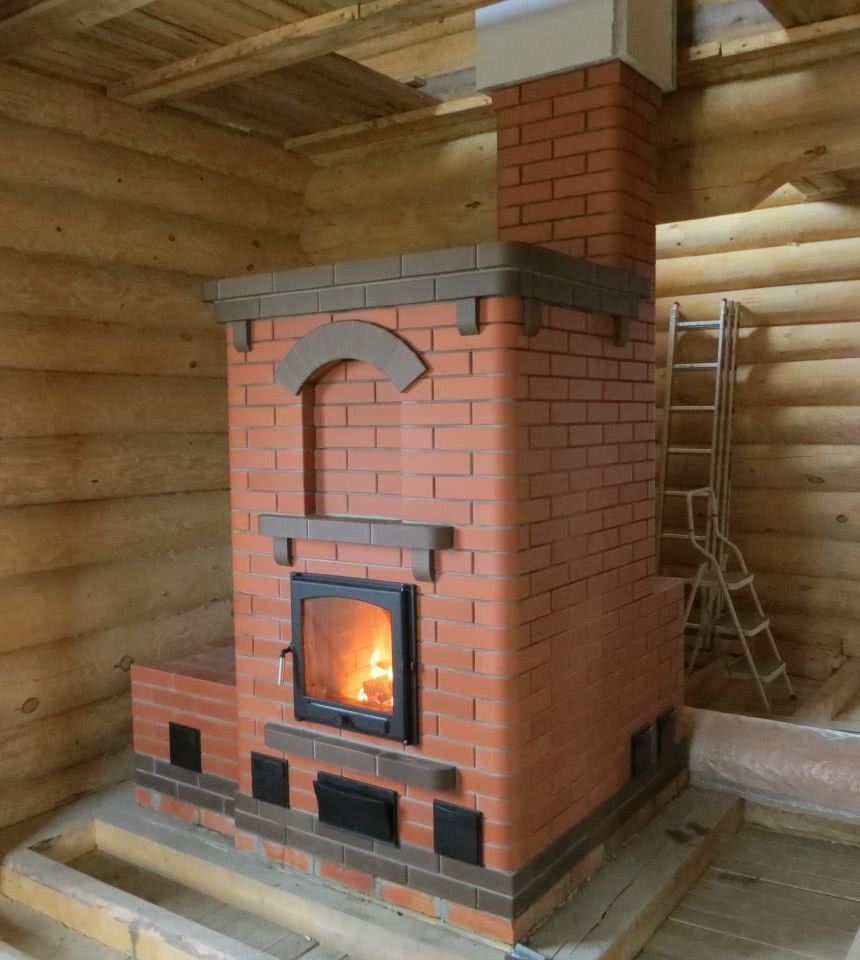

Кирпичная печь для сауны и бани.

Кирпичные печи – это долгий и затратный вариант для самостоятельного строительства. Здесь понадобится умение выполнения кладки кирпича и знание конструкции и принципа действия агрегата. Но долговечность и производительность намного превосходят стальные печи. Подробнее о кирпичной печи читайте статью «Печь из кирпича своими руками«.

Правила пожарной безопасности

Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:

• Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.
• Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
• Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
• Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
• Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.

Облицовка топки кирпичом в бане – хорошая защита от огня

Расстояние от печки до стен бани

Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:

• между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
• стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.

Схема установки печи — рекомендуемые расстояния

Установка печного агрегата на деревянный пол

Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.

Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.

Металлическая печь на деревянном полу в бане

Обустройство экрана:

На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру.
При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой.
Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов.
Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты

Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню.
Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку. Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок.
Спустя 24–48 часов после обустройства основания можно ставить печь.

Отделка стен около печи

Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.

Стены около печи можно отделать плиткой или натуральным камнем

При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.

Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.
