Печка в баню своими руками: пошаговая инструкция с рекомендациями экспертов

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

• Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
• Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
• Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
• Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

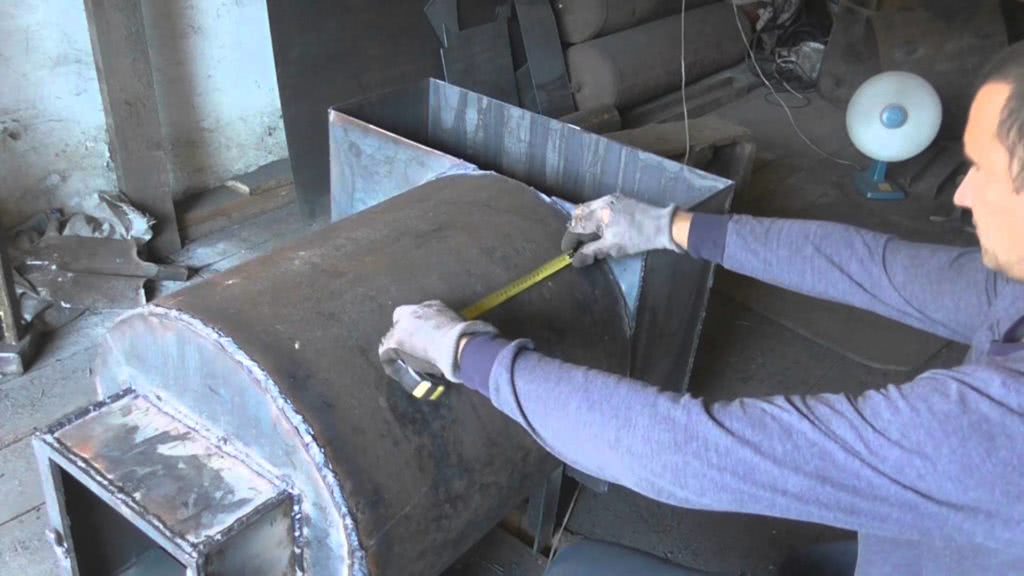

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

• Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
• В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе; 2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции; 3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
4. Приваривание к передней части печи фасадного листа;
5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
6. Закрепление дверцы;
7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

• Отрезается труба в 70-90 см. высоты;
• Срезные места зачищаются;
• К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
• Внизу конструкции монтируется дверца – поддувало;
• Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
• Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:

• Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник; 2. В него монтируется еще один колосник, где в будущем будут располагаться камни; 3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
• На каждое отверстие монтируется купленная или сделанная своими руками дверца;
• Вверху прорезается круг для монтажа дымохода;
• Конструкция шлифуется и красится.

Несложная металлическая печь-калорифер для бани

Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

• Стальными листами (более 5 мм)
• Резаком (можно воспользоваться болгаркой)
• Сварочным аппаратом
• Трубы
• Камни и шамотный кирпич
• Металлические уголки
• Дверки и комплектующие к ним (завесы, задвижки)

Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.

Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

• Проще делать очистку от продуктов горения
• Дверкой поддувала увеличивать/уменьшать тягу

Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.

Видео инструкция

Альтернативное отопление с помощью теплового насоса, узнайте как

Круглая печь для бани своими руками

Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

Начинаем строительство печи в баню своими руками:

1. Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
2. Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
3. Тут же можно приварить каркас ножек высотой до 15 см
4. Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды

Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна

Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней

Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем

Обе конструкционные части печи воедино стыкуются и свариваются
Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

Подводим итоги

Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.

Плюсы и минусы

Есть много моделей печей для бани. Это конструкция из кирпича или железа, которую можно приобрести в магазинах или сделать самостоятельно. Но будет ли экономичней самодельная модель печки или стоит отдать предпочтение магазинным вариантам, следует разобраться.

С давних времен для омовения и очищения тела люди лили воду на раскаленные камни, чтобы насладиться горячим паром. Позже начали складывать печи, которые топили по-черному, на камни также из ковша плескали воду, чтобы в помещении образовался горячий пар. Современные конструкции имеют дымоотвод, но некоторые любители русской бани до сих пор парятся по-черному.

Кирпичная или каменная печь имеет много преимуществ:

• в помещении долгое время сохраняется тепло;
• отличное качество пара;
• имеют большую мощность, способны обогреть большую площадь комнаты;
• не требуют проведения дополнительных мероприятий по противопожарной защите;
• приятный микроклимат;
• даже при очень высокой температуре, материал не выделяет токсических веществ;
• благодаря эстетичному внешнему виду можно создать необычную атмосферу в бане.

Материал для изготовления – кирпич, смотрится очень красиво, поэтому отделочные работы в виде облицовки или штукатурки можно не делать. Но если есть желание, можно использовать декоративную отделку камнем или плиткой, изразцами.

Сделав печь из кирпича своими руками, можно долгие года наслаждаться результатом своей работы, проводить банные процедуры, получать удовольствие от нахождения в помещении с приятным паром. Так как для строительства был выбран кирпич, который способен при нагревании аккумулировать тепло, он будет долгое время сохранять температуру в парилке.

Если хочется сделать экспериментальный вариант, а не простую конструкцию, стоит обратиться к помощи специалистов, иначе могут быть огрехи в работе. При допущении технологических ошибок печь может достаточно долго нагреваться и плохо удерживать температуру. К тому же дров или иного топлива придется использовать намного больше.

Печи из кирпича могут иметь и недостатки:

• конструкция имеет большой вес, поэтому необходимо возведение фундамента;
• высокая стоимость материала, в том числе кирпича, элементов из стали и чугуна;
• оплата профессиональному печнику, если не проводить все работы самостоятельно;
• кладка должна быть идеальной, иначе вместо радости во время проведения банных процедур можно получить проблемы;
• длительное время протапливания – около 3 часов.

Наиболее простым вариантом станет приобретение готового изделия. Если рассматривать более упрощенные варианты для бани, можно остановиться на металлических печах.

Как устроить каменку

Каменка — неотъемлемая часть банной печи. Благодаря ей увеличивается тепловая инерция, а также появляется замечательна возможность поддать пару, вылив на камни ковшик воды. Два типа каменок сооружают различным способом.

Открытая

Её сделать проще. Фактически всё, что надо — это соорудить поддон для камней в верхней части печи.

Для этого можно наварить на верхнюю панель борта — либо из сплошных заготовок листового металла, либо из сетки. Уложив камни в несколько слоёв, можно получить значительного увеличения теплоотдачи.

Второй вариант сооружения открытой каменки — вокруг дымоходного канала. Хотя воздух в нём и более холодный, чем на выходе из топки, но всё же достаточно горяч, чтобы разогреть камни.

Для этого на трубу ещё до монтажа дымохода надевается кольцо нужной ширины, потом оно проваривается и становится неподвижным.

Вокруг крепится сетчатый ограничитель — его можно как купить в магазине, так и изготовить самому из сетки-рабицы. Заполнив этот контейнер камнями, получаем небольшую, но эффективную каменку, которая занимает мало места.

Мнение эксперта
Левин Дмитрий Константинович

Открыта каменка позволяет достичь эффекта финской сауны — быстрого нагрева вплоть до 100 градусов и горячего, «сухого» пара, который моментально образуется при выливании ковшика воды на раскалённые камни.

Закрытая

Это полость внутри печи, куда складывают камни. При этом сам каменный заполнитель не должен соприкасаться с водой. Бункер для камней обычно делают в задней части печи, непосредственно рядом с топкой. Чтобы камни лучше прогревались, иногда делают из труб каналы, проходящие вдоль топки и открывающиеся в каменку — так температура повышается быстрей.

Внутрь закрытой каменки также ведёт канал, но представляет собой воронку. Испаряясь, вода не поднимается сразу в воздух, а понемногу выходит наружу в перегретом состоянии — так можно достичь эффекта русской бани с мягким паром.

Какой вариант каменки сделали бы Вы?

ОткрытыйЗакрытый

Схемы и размеры

Покупка готовых колосников и дверок ускорят и упростят процесс изготовления печи, но тогда отверстия в ней должны соответствовать их размерам. Изготовленные своими руками детали будут нужного вам размера. Простейший метод изготовления печи – использовать баллон после газа.

Чертеж изготовления такой печи из старого баллона

Изготовить печку, используя трубу в качестве корпуса тоже несложно, так как воздушный поток, обтекая стены корпуса, улучшает теплоотдачу. Корпус практически без швов надежней, служить будет гораздо дольше, да и очищать круглую топку удобней. Для расчета длины выносной топки надо знать толщину смежной с парной стенки.

Чертежи металлической печки с корпусом, сделанным из 530 мм трубы, дверца топки расположена в смежной комнате:

Печь с вертикально расположенным котлом «три в одном» также изготавливается из 530 мм трубы. Отличие этой печки от прежних вариантов не только в расположении относительно пола. В ней находятся три секции: топка, каменка и водяной бак, расположенные вертикально, одна над другой. Топка нагревает камни, а от них нагревается вода. В обогреве камней и воды используется температура дымохода, он находится внутри каменки и водяного бака. Объемы камер можно менять по своему усмотрению, но вы должны понимать, что при увеличении размера топки реже надо будет подкладывать дрова, так как гореть они будут дольше по времени. Большая каменка будет дольше прогреваться и больше времени сохранять в себе температуру.

Чертеж с размерами вертикальной печи с тремя камерами

К печам первых двух вариантов можно сверху установить бак для воды и каменку, только рядом, а не друг над другом. Так что количество, размер камер в вашей печки будут зависеть от того, сколько и при какой температуре вы любите париться и сколько надо воды нужной температуры.

Корпус печи практически любой конструкции и размера можно снаружи обложить кирпичом, но проще, если она будет иметь простую конфигурацию. Главное, чтобы она была изготовлена из конструкционной или жаропрочной стали большой толщины. Внутреннюю часть любой топки можно выложить кирпичом, только это гораздо сложнее. Сразу предусмотрите топку большего размера с учетом кирпичной кладки и исключите повышенную пожарную опасность способом, о котором говорилось выше.

Печь для бани в форме сапога, также на ваше усмотрение может иметь нужные вам размеры как самой печи, так и её секций. Проект данной печки выполняется с помощью сварки деталей, вырезанных из железа листового (толщиной от 5 до 10 мм), водяным баком из нержавейки и каменкой, расположенной внутри дымохода.

Возведение фундамента

Начинать строительство печки надо с определения места для её установки. После этого необходимо выкопать яму под фундамент, сделать подсыпку и залить раствор. Глубина будущего котлована изменяется в зависимости от местности, но должна быть не меньше глубины промерзания грунта. Площадь поверхности ямы выбирается равной размерам будущего агрегата.

Котлован стоит копать с расширением к низу, такая форма скомпенсирует пучинистые свойства грунта.

На дно получившейся ямы необходимо засыпать и утрамбовать слой песка, толщиной около 10 см. Следующим слоем, в качестве бута, накидать различные камни и битый кирпич. После, сделать гравийную отсыпку и тщательно утрамбовать получившуюся поверхность. Затем надо сбить и выставить опалубку. На поверхности щебня стоит выполнить армировочный каркас из стальных прутьев диаметром не менее 10 мм. Полученный объем залить готовым раствором бетона и дать высохнуть.

Процесс набора прочности бетоном длиться примерно месяц. На протяжении этого времени, для увеличения прочности, его необходимо смачивать водой.

Пустоты от опалубки необходимо просыпать песком, а поверхность грунта возле фундамента надо уложить листами рубероида, или любого другого гидроизолирующего материала. Он будет служить в качестве отмостки и не допустить попадание влаги под основу бетона.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

• Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
• Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
• Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
• Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Металлическая печь для бани с водяным баком

Они могут выполняться из разных материалов. Чугунные печи для бани на дровах, оборудованный баком для воды, не рекомендуется использовать, поскольку металл не выдерживает резких перепадов температуры и разрушается.

Печь для бани своими руками из металла не требует устройства массивного фундамента. Для защиты поверхности пола нужно уложить металлический лист. Он будет препятствовать возможному возгоранию из-за выпавшего уголька. Поверх него добавляется асбоцементный лист.

Разрабатывается подробный проект железной печи с водяным теплообменником. Должны учитываться все конструктивные элементы: каменка, задвижка, топка, дверцы поддувала. Может потребоваться дополнительная фурнитура, которая изготовлена из стали для хорошего соединения при помощи сварочного аппарата.

Чугунная (металлическая) печь для бани обычно оборудуется железной трубой. В таком случае задвижка располагается в верху печи, поскольку это удобно нежели тянуться до трубы.

Из чего делать? Можно использовать любые железные листы или приспособления (баллоны, автомобильные диски, бочки), но лучше применять специальную сталь 20К (из нее делаются котлы). Сталь 20Х13 тоже можно применять для создания теплообменников или топок банной печи. Второй вариант отличается большой ценой. Толщина листов берется больше 5 мм.

Варианты от производителей могут оснащаться встроенным баком или быть с выносными баками. Основным материалом выступает высококачественный чугун, который служит продолжительное время и не выгорает. Нагрев воды бане с помощью металлической каменки почти ничем не отличается: кирпичный вариант дольше греется, но сберегает тепло длительное время, стальная – быстро прогревается, быстро остывает.

Особенности устройства должны отражаться в составленном проекте. Сварочные работы проводятся в соответствии с чертежами и рекомендациями.

Конструктивные особенности

Благодаря легкому изменению размеров камеры сгорания, можно регулироваться мощность печи.

Остальные важные отсеки ничем не отличаются от кирпичного варианта. В самом низу располагается топка, которая имеет поддувальное отверстие. Выше располагается каменка для расположения булыжников. Потом обустраивается задвижка, позволяющая регулировать мощность нагрева водяного бака.

Каменка делается максимального размера, который помещается на самодельном устройстве. Чтобы увеличить максимальную теплоотдачу, в конструкцию добавляется специальный кожух. Это своеобразная альтернатива дымооборота каменных печей.

Преимуществом металлической каменки выступает возможность крепления бака для воды на трубу для бани. Его просто соорудить, если имеются навыки сварочных работ.

В большинстве случаев бак для бани своими руками делается различного вида, в зависимости от выбранной конфигурации оборудования (навесной, внутренний и т.д.). Материалом выступает качественные листы металла или нержавеющая сталь.

Общие сведения и назначение

Главная задача теплового агрегата – быстрый нагрев парной. На сегодняшний день имеются всяческие аксессуары, которые предназначаются для отопительного приспособления. Разные печные «украшения» применяются для обеспечения комфортных условия пребывания в парильне. Так, например, часто приборы отопления оснащаются резервуарами для воды. Зачем? Печь с баком гораздо функциональнее.

1. Купание (мытьё). Конечно же, хорошенько попарившись, следует покупаться. Как правило, баня подключается к горячему водоснабжению, но если таковой возможности нет, в парильне устанавливается бойлер, который, чего греха таить, много «кушает». Оснастив приспособление для отопления чашей, необходимость в покупке и монтаже электрического оборудования отпадает. Горячая водичка спускается через кран или черпается вручную.
2. Веник. В печке греется вода, которая предназначается для запаривания веника. Ведь использование веничка в сухом виде попросту не приемлемо. Помимо того, водичка, в которой запаривался веник, перенимает часть полезных веществ. Ввиду чего она используется для поливания камней.
3. Микроклимат. Значительно упрощается поддержание в парильне оптимального температурного и влажностного режима.

Печка с баком для воды – это многофункциональная конструкция, которая способствует не только комфортному пребыванию в бане, но и экономит денежные средства.

Недостатки

Минусы металлических самодельных печей:

• металл быстро отдает тепло после окончания горения топлива, поэтому почти все время отдыха в бане печь приходится топить;
• для большого домика одной печи может быть недостаточно для отопления;
• неодинаковый нагрев прогрев парильного отделения – возле печи горячо, на расстоянии – прохладно;
• о металл при прикосновении можно обжечься. Для этого вокруг корпуса печки иногда монтируют ограждение;
• печь для бани из металла недостаточно пожаробезопасна. Ближайшую стену обязательно изолируют от раскаленных стенок печи;
• не очень презентабельный внешний вид.

Кладка печи для бани своими руками из кирпича

Если во время постройки дома швы между кирпичами могут достигать 10 мм, то для печи их толщина более 4 мм уже является катастрофой. От периодического нагревания такие швы очень быстро выкрашиваются, а в помещение начинает поступать дым и угарный газ. Поэтому кирпичные печи для бани нужно возводить из одинакового одноразмерного кирпича с ровным ложем и боковыми стенками.

Порядовка банной печи

Опытные мастера не жалеют времени на предварительное возведение нижней части печи насухо – без раствора. Это дает возможность отобрать нужные кирпичи, пронумеровать их, оценить возможные проблемы, сделать зарезы и подготовить куски необходимого размера и формы. Затем “сухая кладка” разбирается и повторяется уже с раствором.

Первый ряд следует выкладывать очень тщательно. Он должен быть идеально горизонтальным, а размеры диагоналей получившегося прямоугольника – равны между собой.

По кирпичам первого ряда при помощи отвеса в дальнейшем проверяется вертикаль стенок печи. Горизонталь проверяется длинным уровнем (длина уровня должна быть больше диагоналей), а одинаковость диагоналей – шнурком. Кроме того проверяются прямые углы и прямая линия боковин этого ряда. Впоследствии каждый ряд также контролируется уровнем и проверяется на вертикаль.

Для крепления дверки поддувала на 3-м ряду используют оцинкованную стальную проволоку или полосу мягкой стали. Чтобы крепеж дверки не мешал кладке – в кирпиче болгаркой выбирают канавки, куда и утапливается проволока.

Под стальные уголки на 5-м ряду также болгаркой выбираются площадки так, чтобы металл оказался заподлицо с плоскостью кирпича. Колосники свободно укладываются на уголки и, если они прогорят, то так же свободно меняются на новые. Кроме того, своим расширением колосники не разрушают кирпичную кладку.

Далее следует заняться возведением топочной камеры, а уже после нее, продолжить поднимать наружные стенки. Таким способом гораздо удобнее выдержать нужные размеры высокотемпературной топки и подогнать размеры тепловых зазоров между ней и наружной стенкой.

Выкладываем топку банной печи

Кладка топки выполняется из шамотного печного кирпича и огнеупорной глины. Делать всю печь из шамотного кирпича нецелесообразно, поскольку он имеет малую теплоемкость и быстро остывает. С другой стороны, использование в топке обычного красного кирпича, даже керамического, приводит к его быстрому разрушению от высокой температуры, и печь в баню из кирпича своими руками просто выходит из строя.

Дверки топки, так же как и дверки камеры каменки, крепятся при помощи проволоки или металлических полос, как было указано выше. Периметр дверных рамок следует обернуть печным базальтовым шнуром, который компенсирует тепловые колебания размеров. Аналогичная компенсация делается и на направляющих рамках задвижек дымохода.

Подбираем колосники и камни для бани

Особое внимание также нужно обратить на подбор колосников. Они работают в очень агрессивных температурных условиях и поэтому могут быстро прогореть. Поэтому колосники обычно делают из жаростойкого толстого чугуна, но ни в коем случае не из арматуры, строительной катанки, насколько бы толстой она ни была

Прекрасные банные печи из кирпича своими руками получаются из обрезков рельс или рельсовых накладок. Срок службы таких колосников превышает срок службы самой каменной печи

Поэтому колосники обычно делают из жаростойкого толстого чугуна, но ни в коем случае не из арматуры, строительной катанки, насколько бы толстой она ни была. Прекрасные банные печи из кирпича своими руками получаются из обрезков рельс или рельсовых накладок. Срок службы таких колосников превышает срок службы самой каменной печи.

Булыжники для каменки должны иметь округлую форму и размер, позволяющий без проблем загружать и выгружать их через дверку своей камеры. Роль булыжников могут играть среднеразмерные куски разбитых изоляторов высоковольтных линий. Они сделаны из жаропрочного стекла и стойко держать быстрые изменения температур. Но теплоемкость стекла хуже камня, такая печь будет быстрее остывать.

Печь с экраном-конвектором

Повысить теплоотдачу железной печи для бани можно путём установки экранов. Экраны — это стальные листы, которые привариваются в трёх-четырёх точках к стенкам печи параллельно последним.

Это делается как с боковыми, так и с задним листом, который как раз выходит в парную (дверца для загрузки дров обычно выходит в топочную или, если её нет, в комнату отдыха или предбанник).

Физический смысл экрана-конвектора следующий: листы нагреваются от стенок печи. Холодный воздух снизу начинает подниматься между стенкой корпуса печи и листом экрана и попутно хорошо согревается. В результате прогреть баню получается быстрее за счёт конвекции — движения воздушных масс.

Экраны не только подогревают воздух, они ещё и делают эксплуатацию печи более безопасной. Внешний стальной лист нагревается меньше, чем сама печка, поэтому даже при прикосновении кожи к нему сильного ожога не будет.

Особенности эксплуатации и правила ППБ

Особенностей эксплуатации у нашей печи нет. Как и в другой банной конструкции, если вам потребуется поднять температуру в парной, просто плесните водой на раскаленные камни и наслаждайтесь ароматным паром. Трубы конвекции позволяют быстро набирать температуру в бане.

Периодически удаляйте золу из отсека под печью и очищайте колосниковую решетку от налета. Обязательно перед каждым использованием проверять тягу. Если газы отводятся слабее, значит пришла пора прочищать дымоход. Для этого в трубу пропускают проволоку с ершиком и снимают налет со стенок.

Периодически проверяйте состояние камней. Если влага испаряется не полностью, на них может появиться налет плесени. Такие камни потребуется промыть под проточной водой.

Важно! Не рекомендуется использовать камни с вкраплениями слюды. Этот материал выделяет при нагреве большое количество газа

Не укладывайте на решетку куски гранита. Этот материал при  нагреве разрушается. Для каменки лучше использовать диабаз или талькохлорит.

Если вода в баке не разбирается, она закипает и на стенках емкости может образовываться известковый налет. Для удаления достаточно добавить в воду лимонную кислоту, и вы сразу забудете о белых хлопьях, плавающих в воде.

Обязательно закрывайте дверцу при горении дров. Помните, что маленький уголек, попавший на деревянный пол, может вызвать пожар. Не стоит поднимать температуру в парной до космических высот, особенно при больном сердце и сосудах. Лучше париться постоянно при хорошей температуре, чем ставить рекорд по температуре в бане и попадать в больницу.

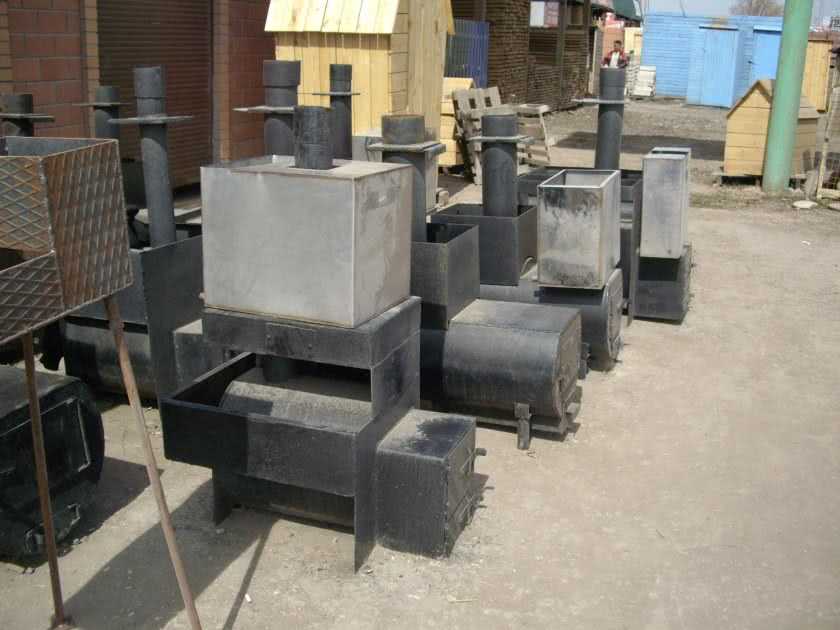

Принцип работы банной печи с баком для воды

Нагревательные агрегаты обладают следующей схемой действия: в топливник помещается топливо (дрова) и поджигаются. В процессе горения выделяется достаточное количество тепловой энергии. Теплый воздух перемещается снизу-вверх и нагревает булыжники в каменке. Таким образом камни раскаляются и поддерживают нужную температуру в помещении.

Поджег дров проводится снизу. Некоторые модели печей для бани имеют необходимость постоянно подкидывать топливо, в противном случает камни быстро остывают.

Другие разновидности агрегатов обладают большим периодом горения. Они могут работать на протяжении 7-20 часов без постоянного добавления дров. Такая возможность достигается за счет обратной направленности горения – сверху вниз.

В качестве основного топлива лучше всего использовать торфяные брикеты, ольховые полена или каменный уголь. Чтобы прогрев помещения происходит быстрее – использоваться только сухие дрова. Не нужно применять полена из хвойных пород деревьев, они будут быстро загрязнять дымоход, выделяя большое количество сажи.

Похожие записи:

Сначала грунтуют или шпаклюют: нужно ли грунтовать стены перед финишной или стартовой шпаклевкой Светодиодные ленты в интерьере комнат Алгоритм расчета неразветвленной цепи однофазного переменного тока Для чего нужна гроверная шайба Сайдинг под камень / как применить фасадные панели под камень? Что такое сухой гидрозатвор для канализации
