Печь для бани из трубы вертикальная и горизонтальная

Схема печи для бани из кирпича

Из сказанного выше уже вытекало, что принципиальных схем кирпичной печи несколько:

  • прямоточная;
  • с дымооборотом;
  • колпаковая.

Однако каждая допускает множество вариантов реализации. Другими словами, приведенные схемы наглядно демонстрируют характерное, но не исчерпывают возможное.

Устройство печи для бани: прямоточная

Обычно в кирпичной печи реализации прямоточной конструкции сопутствует закрытая проточная каменка. В этом случае нет причин опасаться того, что печные газы не успеют достаточно охладиться перед уходом — прохождение их через массу каменной закладки достаточно эффективно отбирает тепло.

Кстати, на схеме видно, что в конструкции печи для бани используется два вида кирпича: красный огнеупорный и шамотный — они показаны красным и желтым цветом

Обратите внимание и на то, что между ними остается промежуток — это существенный момент

Преимуществом прямоточной можно считать ее простоту, в том числе — простоту обслуживания. Камни, конечно, с первого раза вряд ли удастся уложить идеально, но со временем вы найдете оптимальное их количество и расположение.

Конструкции банных печей с дымооборотом

Назначение дымооборота вам уже известно, а вот связанные с ним сложности — еще нет. В печи вообще все построено на компромиссах. И данная система — не исключение. Начнем с того, что горизонтальные каналы куда лучше вертикальных как в вопросе распределения тепла, так и долговечности печи — нет большой разницы температур по вертикали, печь не трескается. Но при таком расположении имеется другая проблема: зарастание стенок сажей. Вертикальные зарастают медленнее, а здесь чистить нужно раз в неделю, иначе и тяга уменьшается, и КПД падает. Поэтому вертикальные каналы оказались предпочтительнее.

Количество оборотов может варьироваться от 1 до 12, но практика показала, что оптимальное количество оборотов не превышает 4. Что касается их сечения, то оно не должно быть слишком маленьким и слишком большим. В первом случае больше зацепок для сажи, во втором — неэффективный забор тепла.

На заметку! Каналы изнутри должны быть максимально гладкими, их специально зачищают для этого от остатков раствора. При укладке наиболее ровная геометрия должна быть обращена внутрь. Причина — любая шероховатость является зацепкой для сажи.

Устройство печи в бане: колпаковая

Конструкция печи для бани может и не содержать каналов. Мы уже показывали вам устройство простейшей колпаковой печи. Теперь чуть подробнее.

Принцип ее прост: над топкой нужно соорудить что-то вроде перевернутого стакана, а выход в дымоход сделать рядом с его нижним краем. Это довольно чистая конструкция, которая мало страдает от сажи. Газы движутся как хотят — нагретые поднимаются к дну стакана, передавая ему тепло, при этом они охлаждаются и стремятся вниз, им на смену приходят новые порции из топки.

Важно! Такую печь очень легко растопить даже после большого перерыва в работе.

Однако есть у нее и недостатки:

  • хорошо прогревается верхняя часть печи, а для хорошего прогрева парной надо, чтобы тепло шло снизу. Это лечится системой из двух колпаков.
  • для правильной топки нужен навык — в перегретой печи газы перестают поступать под колпак, им проще сразу ускользнуть в трубу. Лечится тонкой регулировкой поступающего в топку воздуха.

Вывод! Без опыта можно свести на нет все достоинства колпаковой печки.

С баком или змеевиком

В статье, посвященной кирпичной печке с закрытой каменкой, мы рассказали о том, как правильно располагать водяной бак в устройстве печи в бане, чтобы вода не нагревалась слишком рано, не кипела, увеличивая влажность тяжелым паром, и баком было удобно пользоваться в условиях ручного наполнения.

Здесь просто отметим, что змеевик внутри печки представляется нам более оптимальным, нежели прилегающий бак с водой. Достаточно соблюсти углы наклона труб и вода в системе будет курсировать только за счет гравитации и тепловой конвекции.

Помимо змеевика внутрь кирпичной печи можно поставить регистр любой другой формы. Местом расположения может быть и топка, и каменка, и даже печная труба.

Советы печников как улучшить печку в баню из трубы

Ну, во-первых, если у вас нет опыта в создании печек, то приготовьтесь к тому, что первая печь может оказаться лишь прототипом. Это относится и к тем, кто намерен заказывать печку по своему эскизу у мастера. Оптимальное соотношение частей печи всегда конкретно, то есть в расчет принимается именно ваша парная, где будет работать печь. И именно поэтому сложно дать универсальные советы.

Особенно важно подобрать размеры каменки и количество камней в ней. Это делается опытным путем. Особую сложность представляют, как ни странно, открытые каменки, в которых нужно добиться ровно такой площади соприкосновения камней с корпусом, которая приведет к нужной степени нагрева камней

Так что горизонтальную печь без прототипа не сделать

Особую сложность представляют, как ни странно, открытые каменки, в которых нужно добиться ровно такой площади соприкосновения камней с корпусом, которая приведет к нужной степени нагрева камней. Так что горизонтальную печь без прототипа не сделать.

+++

Что ж, надеемся, вы нашли полезную информацию для себя. В противном случае – пишите комментарии,  ведь наиболее востребованные вопросы станут темой нашей очередной статьи.

Виды дымоходов

Разберем некоторые особенности конструкции и достоинства каждого вида труб вентиляции.

Из кирпича

Используется 2 способа кладки при производстве кирпичного дымохода:

  1. Коренные. Такие конструкции выкладываются рядом с каменкой и соединяются с ней с помощью труб. Применяются при обустройстве печей из чугунных деталей и при производстве кирпичных каменок. Такие конструкции могут обслуживать несколько устройств одновременно.
  2. Насадный тип выкладывается при возведении каменки. Они могут обслуживать только один прибор.

Кирпичный дымоход требует опыта и навыков производства работ

Важно надежно герметизировать швы, ровно укладывать каждый кирпич по всем плоскостям. Важно придерживаться схеме укладки деталей на всех этапах возведения трубы

К достоинствам такой конструкции относятся:

  • создает постоянную и достаточную тягу, независимо от силы ветра;
  • кирпич – материал долговечный, способный служить долгое время;
  • материал абсолютно не поддается воздействию открытого огня;
  • кирпичи способны накапливать и постепенно отдавать тепло;
  • такие трубы для бани привлекательнее стальных.

Из металла

Они легче и быстрее  монтировать, цена таких материалов привлекательней кирпичного дымохода. А более современные сэндвич – трубы изготавливаются с заключенным между слоями металла тонкого, но достаточного слоя утеплителя. Но по надежности и долговечности трубы из стали уступают кирпичным.

Среди достоинств выделяют:

  • скорость установки;
  • низкую цены материала;
  • гладкая внутренняя поверхность препятствует быстрому отложению сажи на стенках, но из-за разности температур на стальных стенках откладывается слой конденсата.

Для регионов с низкими температурами рекомендуется обустраивать бани кирпичными или дымоходами с увеличенным слоем теплоизоляции.

Другие

Выпускаются трубы для банных печей из нержавейки с внутренним слоем теплоизоляции. Такие материалы безопасны для людей. С помощью двухстороннего стального трубопровода можно проводить наружные системы удаления газов. Рекомендуется использовать детали с толщиной стенок от 8 мм, с толщиной слоя теплоизоляции от 5 мм.

Используют печные трубы для бани из керамики. Такую продукцию завозят в страну из Европы, поэтому цена не позволяет использовать такие детали широкому кругу потребителей. Внутренняя поверхность керамического дымохода абсолютно гладкая, поэтому конденсат не удерживается на них и скатывается в топку.

Чем руководствоваться при выборе проекта: какую конструкцию лучше использовать

Решая, какой тип печи выбрать, горизонтальный или вертикальный, какую лучше трубу использовать, опирайтесь на собственные предпочтения, на уровень своих ресурсов и квалификацию.

Придётся учитывать размеры предбанника и парилки.

Преимущество устройств горизонтального типа состоит в том, что из-за низкого расположения корпуса и длинной топки площадь нагрева булыжников больше.

Так повышается естественная конвекция горячего воздуха в парилке.

Если размеры помещения позволяют, лучше выбрать горизонтальный агрегат.

Необходимые материалы

Для изготовления банной печи потребуются:

Труба из любого металла диаметром 50 см и длиной до полутора метров

Важно, чтобы стенки были целыми, без прорех и заплат. Если имеется дырка, можно на этом месте сделать топку

Муфта. Металлические листы со стороной не меньше диаметра трубы. Ёмкость с вентилем.

Потребуются инструменты – сварочный аппарат, ножовка по металлу.

Устанавливаем фундамент для печи

Любая печка, из чего бы она ни была изготовлена, требует надёжного и крепкого кирпичного фундамента. Для лёгкой печи из металла подходит фундамент высотой примерно в 70 см.

Сперва подготавливается котлован, снимается верхний слой почвы, земля разравнивается. На очищенную поверхность засыпается песок и утрамбовывается.

Далее растягивается армирующая сетка и плоскость заливается бетоном. На бетонную гладь устанавливаем плашмя красные полнотелые кирпичи.

Подготовка трубы с поддувом 200 и 250 мм

Трубу перед монтажом разрезают на две части размерами 60 см и 90 см. Первый кусок пойдёт под бак для воды, второй — под топку и каменку. Далее вырезается поддув — прямоугольник размером 200х60 или 250х60 мм. Сверху приваривается круглая стальная пластина толщиной около полутора сантиметров.

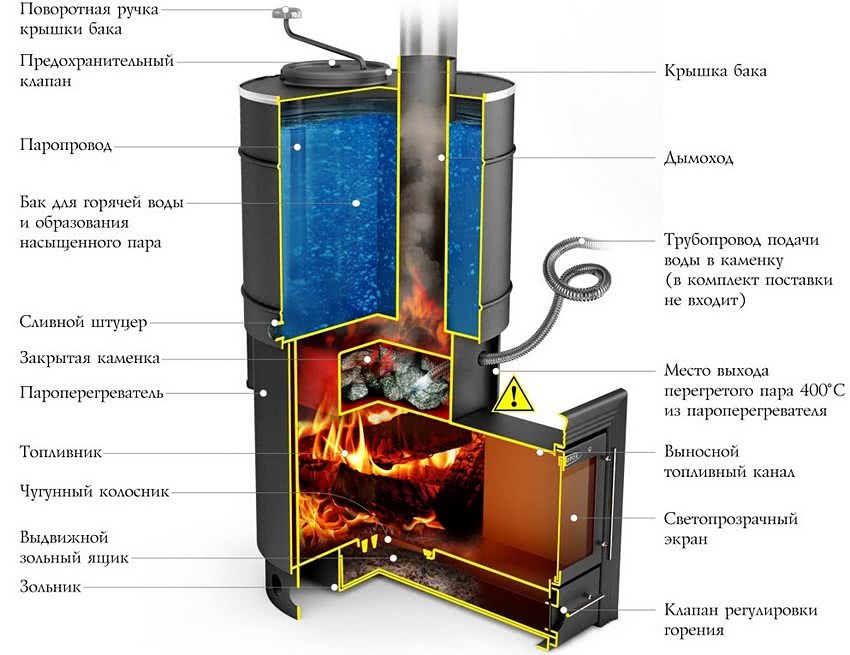

Особенности конструкции

Основное назначение печки для бани на дровах с баком для воды – хорошо прогревать парную и удерживать приемлемую температуру помещения длительное время. Чтобы получить максимальный результат, конструкция оснащается следующими элементами:

  • Топливник. Основное назначение этой конструктивной части заключается в возможности сжигать топливо, чтобы вырабатывалась тепловая энергия. Здесь устанавливается колосниковая решетка, которая имеет определенный угол наклона в сторону дверцы. За счет этого продукты сгорания перемещаются в удобное место, чтобы и можно было легко удалить.
  • Каменка. Состоит из большого количества камней, которые набирают достаточную температуру за счет сгорания топлива. Булыжники передают тепловую энергию помещению. Раскаленные камни производят пар после поливания их водой.
  • Теплообменник. Чаще всего представляют собой большой бак с водой. В процессе горения дров жидкость нагревается.
  • Дымоход. Может выкладываться из кирпичей или состоять из цельной металлической трубы. Главное назначение – отвод газов и продуктов сгорания. За счет такой конструктивной особенности печки для бани на дровах с баком для воды обладают небольшой эффективностью.
  • Зольник. Часть конструкции, которая располагается ниже топливника. Сюда попадают твердые продукты сгорания.
  • Дверца с проходным туннелем. Подобный конструктивные элемент банной печи с теплообменником предусматривается, если растопка и поддержание горения выполняется с предбанника или другого помещения.

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

  1. вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
  2. в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
    • вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
    • в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
    • горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

  1. изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

  1. приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
  2. подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
  3. в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
  4. фасадный лист приваривается к передней части печки;
  5. в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
  6. навешиваются дверцы;
  7. готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия  лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

  1. отрезают кусок основной трубы высотой 0,7-0,9 м;
  2. места отрезов зачищаются;
  3. на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
  4. в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
  5. устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
  6. над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

  1. при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
    • на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
    • в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
    • на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
  2. на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
  3. в верхней части вырезается отверстие для установки дымохода;
  4. как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Какой лучше выбрать?

Независимо, какой дымоход используется в вашей парной, металлическая банная печь с кирпичным дымоходом или дымоходы для банных печей из нержавейки их главная работа удалять отработанные газы из помещения. Стальные трубы не долговечные, но их легко заменить и цена на такие детали значительно ниже, чем кирпичные.

Кирпичный дымоход занимает больше места, на ней быстрее откладывается слой сажи, но выше уровень накопления и постепенной отдачи тепла. Керамические дорогие. Каждый выбирает исходя из своих запросов и возможностей. Выбор способов индивидуален, каждый имеет преимущества и недостатки.

Советы по эксплуатации

Для правильной работоспособности круглой печи необходимо соблюдать ряд правил.

  1. Для каменки самыми оптимальными в использовании будут такие камни, как базальт, габбро-диабаз, талькохлорит, малиновый или белый кварцит, а в их отсутствие – речная галька.
  2. Специалисты не советуют варить отопитель из высокоуглеродистой или легированной стали. Оптимальным вариантом будет сталь, в которой содержится до 2 процентов углерода.
  3. Если топка с колосником выведены в предбанник, то рекомендуется для защиты от выпадающих искр часть стены и пола обезопасить листами из металла.
  4. Для уменьшения риска получить ожог от выплескивания водной массы на раскаленную каменную фракцию лучше всего заглушку в каменку расположить так, чтобы там не находились полки и лавки.
  5. Печь нужно конструировать так, чтобы сварной шов находился под колосником, что снижает нагрузку на шов.
  6. После сварки печи необходимо провести пробную топку для проверки герметичности сварных швов и правильной работоспособности устройства.
  7. Бак заполняется водой до растопки бани, если залить воду в процессе топки, то есть большая вероятность получить термический ожог от раскаленного пара.
  8. Делать печь необходимо строго по осям, небольшое отклонение не является критичным, но со временем может появиться деформация.
  9. Сварной шов необходимо тщательно зашлифовать до гладкости шлифовальной машинкой, так минимизируется реакция коррозии.
  10. На элементы из дерева необходимо нанести изолирующее покрытие с последующей обмазкой густым глиняным раствором.
  11. Место у дымохода, расположенное от потолка до кровли, нужно оштукатурить и покрыть известкой.
  12. Полок размещается около стены, где расположена печь. Обустраивая полок нужно продумать его так, чтобы парящийся, находящийся на полке, не соприкасался головой с потолком.

Для придания эстетичного вида печку оформляют кирпичом либо красят или делают воронение. Делается это и для уменьшения вредного излучения. Состав для воронения можно сделать самостоятельно, необходимо смешать 4 грамма спирта бутилового, 150 грамм фосфорной кислоты и 1 литр воды.

Если решите окрашивать металлическую печь, то не рекомендуется использовать краску для алюминия. Лучше всего применять краску темного цвета, которая при высыхании придаст поверхности шероховатость – это позволит лучше отдавать тепло. Гладкая поверхность не обладает таким коэффициентом полезного действия.

Разновидности печей для бани с теплообменником для воды

Агрегаты для прогрева парной могут выполняться нескольких видов, в зависимости от материала изготовления. Существуют следующие виды:

Металлические. Чаще всего изготавливаются из стали или чугуна. На рынке представлено много заводских моделей печей. Несмотря на это, они могут изготавливаться самостоятельно различной формы (квадратные, овальные, прямоугольные). В зависимости от конструктивных особенностей, могут иметь теплообменные емкости, разные дверцы.

Основными положительными сторонами металлических банных печей выступают: простота монтажа, доступная цена, быстрый прогрев комнаты, нет необходимости делать мощный фундамент, возможный монтаж водяного бака на дымоходе.

Негативные характеристики дровяной печи в баню с баком для воды – плохая работа при резком перепаде температуры, быстрая потеря тепловой энергии (остывание).

Кирпичные. Кирпичные печи для бани, оснащенные баком для воды, работающие от дров, отличаются отсутствием негативных параметров, которые есть у металлических вариантов. Благодаря каменной конструкции удается сохранять тепло на протяжении длительного периода. Красивый внешний вид тоже играет большую роль при выборе материала каменки, кирпичные варианты смотрятся намного красивее.

Несмотря на большое количество положительных характеристик кирпичной печи, выделяются некоторые недостатки: большая стоимость строительства, высокая сложность возведения конструкций, необходимость создания массивного фундамента.

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

  1. Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
  2. Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.

  1. Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
  2. Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
  3. Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
  4. Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.

  1. Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
  2. Оснащение зольника и топки дверцами.
  3. Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
  4. Оборудование бака краном.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.

Вертикальная печь из трубы

Вертикальную конструкцию выбирают те, кому важна экономия места в парном помещении. Если вы выберете этот вариант, вам не нужно будет заботиться о внешнем размещении бака с водой и каменки. Основа этой печки – полутораметровый обрезок трубы. Технология изготовления довольно проста, если вы знакомы со сварным делом.

  1. Первым делом соорудите опалубку под квадратный фундамент. Чтобы вычислить его параметры, нужно к диаметру стороны прибавить полметра. Усильте конструкцию, заложив в бетон арматуру. Но толщина фундамента не должна быть меньше 20 см! Когда бетон застынет, выложите поверхность кирпичом. Можно использовать тротуарную плитку.
  2. Первую часть печи обычно выполняют из куска трубы в 1 м. Вырежьте внизу этой заготовки отверстие 5 х 20 см. Это будет поддувало. Оно же выполнит роль зольника. Проследите, чтобы низ трубы был идеально ровным. Он послужит опорой.
  3. Над дверью поддувала нужно укрепить дно топки. Вырежьте из металлического листа круг. Его толщина должна быть не меньше 12 мм. В центре диска установите колосник. Его можно купить в магазине, а можно сделать самому. Это должна быть решетка, у которой ширина прутьев равна промежутку ними.
  4. Вырежьте отверстие для топки, отступив от дна примерно 5 см. Размер дверцы – 25 х 30 см. Затем наварите петли. Установите створку.
  5. Вверху топки установите отсекатель. Это прямоугольный металлический лист, по углам приваренный к трубе. Между стенками трубы и краями листа будет проходить воздух. Он будет лучше нагревать стенки печи.
  6. Над этой конструкцией разместите каменку. Низ её изготовьте из решётки. Толщина прутьев – 12-16 мм. Приварите её, отступив 5-10 см вверх. Дверцу каменки выполните так же, как топочную.
  7. Верх каменки закроет дно бака с водой, который выполняется из оставшегося обрезка длинной в полметра. Заварите дно кругом из листового железа. В центре этого диска сделайте круглое отверстие – сквозь бак будет проходить труба. Сделайте для этого резервуара съёмную полукруглую крышку. Внизу врежьте кран.
