Оглавление
Способы крепления окна
Перед тем, как перейти непосредственно к монтажным работам – требуется определиться с методом крепления конструкции в проеме. Существует два разных способа реализации этой задачи на практике — монтаж анкерами и установка с помощью пластин. Рассмотрим специфику каждого метода подробно.
Анкерный способ
При анкерном способе крепления окна – в его раме делаются специальные сквозные монтажные отверстия под крепеж. Аналогичные отверстия высверливаются и в стене. Анкера вставляются в отверстия в рамах и затягиваются. Чтобы крепеж был незаметен в общем дизайне конструкции – он маскируется створкой или же его закроет собой стеклопакет.
Плюсы методики:
- Возможность поставить раму в проем максимально точно и ровно;
- Высокая прочность фиксации, которая особенно важна, если планируется установка конструкций габаритных и тяжелых. Заметим – что крепление анкерами – это единственно возможный вариант для окон с большим весом и при монтаже конструкций в местах с повышенными внешними нагрузками.
Минусы технологии крепления анкерами:
- Оконную конструкцию придется предварительно разобрать – снять стеклопакеты, штапики, створки. Для новичка это будет непростой задачей, поскольку малейшая ошибка может привести к повреждению важных элементов пластикового окна, а конструкции из данного материала ни реставрации, ни ремонту не подлежат;
- Профиль окна будет предварительно просверливаться, а это влечет за собой нарушение его целостности, что чревато снижением показателей тепло и звукоизоляции.
Еще один существенный недостаток рассмотренного способа — он достаточно трудоемкий и долгий.
Крепежные пластины
Данный способ подразумевает фиксацию рамы на анкерные пластины, которые предварительно закрепляются на ее торцевой части. После того, как рама будет установлена в проем в правильном положении – пластины дополнительно закрепляются дюбельным крепежом к стеновой поверхности.
Плюсы использования крепежных пластин:
- Монтаж происходит достаточно быстро и просто, особенно если в креплении задействуются пластины штатного типа, плотно входящие в специальные пазы;
- Профиль остается целым, что благоприятно сказывается на показателях тепло- и шумоизоляции;
- Не нужно тратить время на распаковку окна. Хотя эксперты все же советуют осуществить разборку окна для того, чтобы качественно выполнить изоляцию всех стыков и швов.
Минусы:
- Минус у способа крепления на пластины один – он неприменим в условиях наличия повышенных внешних нагрузок на окно – высокой этажности установки, сильных и частных порывов ветра в месте монтажа.
- Исходя из рассмотренных плюсов и минусов каждого метода крепления – можно выбрать для себя оптимальный вариант фиксации оконной конструкции.
Пластиковые откосы
Вариант нечасто встречается, но имеет право на жизнь. Использование пластиковых откосов дает возможность завершить изготовление откосов за один день. Мы не советуем их делать по одной причине – срок службы пластиковых откосов примерно 15 лет, неужели вы желаете через это время опять заниматься строительными работами? Откосы делаются из пластиковых панелей для внешних работ, цвет и фактура должны гармонировать с внешним видом фасадных стен строения.
Отделка откосов
Под пластиковые откосы нужно изготовить несущий каркас. Делать его можно из металлопроката или деревянных реек. Принципиального различия нет, пиломатериалы надежно защищены от воздействия атмосферных осадков, срок службы такой же, как и у металлических. Мы рассмотрим изготовление самого простого варианта каркаса – из деревянных реек.
Шаг 1. Подберите рейки нужной длины и толщины. Они должны входить в пространство между стеной и рамой окна. При необходимости поправьте немного поверхность стены или уменьшите в некоторых местах толщину реек. Рейки нужно фиксировать по периметру откоса: внизу и вверху и по обеим сторонам проема. Если пластиковые окна имеют большие размеры, то поставьте дополнительно несколько реек на всех плоскостях. Предварительно закрепите их жидкими гвоздями, щели запените монтажной пеной. После того как пена застынет, для повышения устойчивости рейки можно зафиксировать несколькими дюбелями к стене. Но делать это необязательно, каркас и так очень прочно будет держаться. Выступившая после застывания пена обрежется.
Установка деревянных направляющих
Закручиваем саморезы и утапливаем шляпки на глубину до середины рейки
Направляющие выравниваем таким образом, чтобы они были строго параллельно раме
Шаг 2. Установите на стены сверху и двух сторон проема направляющие доски. Как это делается – описано выше.
Шаг 3. Поставьте на место отлив. Технология монтажа зависит от вида изделия.
Шаг 4. Проверьте положение деревянного каркаса. Все рейки должны лежать в одной плоскости, боковые, нижний и верхний откосы под углом. Соблюдайте вертикальность боковых откосов.
Шаг 5. Снимите точные размеры, подготовьте пластиковые панели и декоративные уголки.
Шаг 6. Каждую панель замеряйте и отрезайте отдельно. Обрезать можно монтажным ножом, электрическим лобзиком или болгаркой. Лучше всего эту операцию делать на станке для обрезки керамических плиток – точно регулируется угол, срез получается идеально ровным «заводским».
Шаг 7. Фиксируйте пластиковые откосы степлером, небольшими гвоздиками или саморезами в предусмотренном производителем месте. Плотно прижимайте панели, не оставляйте щелей. Если окно больших размеров, то к деревянным поперечным рейкам откос дополнительно приклеивается жидкими гвоздями.
Фиксация панели степлером
Шаг 8. Закройте углы декоративными уголками, фиксируйте их жидкими гвоздями. Уголки в местах стыка подрезайте под углом 45°.
Запиливать уголки следует специальной ножовкой с мелким зубом
Этот вариант изготовления откосов оптимально использовать в том случае, если весь дом отделан пластиковыми панелями. Еще во время работ по отделке стен предусматривайте возможность изготовления каркаса под откосы.
Способы проведения замеров
Оконная конструкция изготавливается по замерам, поэтому владельцу дома (квартиры) всё равно придется воспользоваться услугами мастеров из фирмы, изготавливающей окна. Чтобы не допустить ошибок, желательно изначально вызвать представителя фирмы, и он перед оформлением заказа произведет все замеры самостоятельно. Он хорошо понимает, какая погрешность может быть допущена.
Как сделать замеры пластикового окна
Но можно произвести замеры и своими силами. Тогда изначально нужно будет разобраться, какую конфигурацию имеет оконный проём.
Вот как замеряют разные проёмы.
Проём с четвертью: как производят замеры
Замеряя окно с четвертью, нужно учитывать, что с двух вертикальных сторон, а также сверху рама окна должна располагаться на четверть (на 15-25 мм), к тому же следует оставлять зазор, что будет заполнен монтажной пеной.

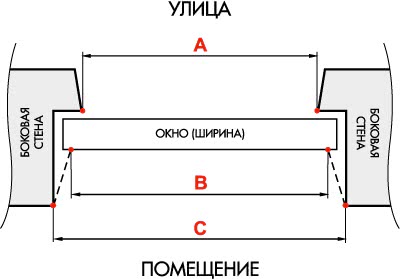

Замер проема с четвертью
С наружной стороны (снизу, сверху и по центру в нескольких местах четко по горизонтали) производятся замеры расстояния между откосами, расположенными с противоположных краёв. Окно будет заходить на откосы на 15-25 мм, но к полученному размеру еще добавляют 30-50 мм. Это размер ширины окна.
Прямой проём: как производят замеры
Замеряют проём по горизонтали и по вертикали в разных точках. Для замера берутся наиболее широкие места.
Замер проема пластикового окна без четверти
Вот ширина окна: полученное расстояние без учета 2-х величин монтажного зазора. Так как это 20 мм (так берется), то в итого получается 40 мм.
Вот высота окна: от высоты проёма отнимают:
- толщину профиля (это 30 мм);
- ширину верхнего монтажного зазора (это 20 мм);
- ширину нижнего зазора (это 10 мм).
В ситуации, когда профиль не ставят, нижний монтажный зазор берется 40 мм. Всего вычитают 60 мм от всей высоты проёма.
Правильные замеры перед установкой окон
Даже в домах, построенных по типовому проекту, нет двух одинаковых окон. Для замера проемов можно вызвать специалиста: стоимость замеров будет колебаться в пределах 400-600 рублей – фактически, вы платите только за выезд мастера. Вызвать замерщика имеет смысл, если вы будете заказывать изготовление окон. При покупке готовых – а фирмы, которые устанавливают пластиковые окна, часто предлагают готовые оконные конструкции, под оконные проемы типовых домов – можно замерить проемы самостоятельно.
Замеряем:
- Ширину оконного проема в трех местах – в верхней и нижней частях проема и посередине.
- Высоту оконного проема – справа, слева и в середине.
- Если есть четверть – замеряем параметры проема от правой до левой боковой четверти и от верхней четверти до низа проема.
Снимаем размеры пластикового окна
Из полученных размеров вычитаем, если окно без четверти:
- 5 см по вертикали.
- 3 см по горизонтали.
Если окно с четвертью, то вычитаем из расстояния между верхней четвертью и низом 3 см.
На этом замеры ещё не закончились, поскольку нам нужно прикинуть, какова будет длина и ширина подоконника и отлива. Меряем:
- Длину подоконника, прибавляем к нему по 5-10 см.
- Ширину подоконника, прибавляем к ней 4-5 см.
- Длину отлива – по возможности точно.
- Ширину отлива, прибавляем к ней 5 см.
Замеры закончены.
Подводим итоги замеров
Вы можете идти в фирму, которая занимается производством и продажей пластиковых окон, если у вас есть следующие цифры:
- Высота окна.
- Ширина окна.
- Длина и ширина отлива.
- Длина и ширина подоконника.
По этим замерам можно подобрать окно из готовых решений или сделать заказ на изготовление.
Совет: уточните, на что производитель дает гарантию. Если гарантийные обязательства распространяются на фурнитуру, целостность (герметичность) стеклопакета и профилей – все хорошо. Если только на фурнитуру – тоже неплохо. Если производитель отказывается давать гарантию на фурнитуру или стеклопакеты, мотивируя это тем, что «вы же сами ставите, мы ничего гарантировать не можем», смело идите в другую фирму.
Убедились, что с гарантией все в порядке? Уточните комплектность поставки. Кроме окна заданных размеров и стеклопакета в сборе вам должны доставить:
- Подоконник.
- Проставочный профиль.
- Заглушки для подоконника.
- Отлив.
- Анкерные пластины, с помощью которых будет закреплено в проеме окно.
Элементы пластикового окна
Заказывая окно, уточните:
- Ширину профиля.
- Количество камер в стеклопакете.
- Ширину и длину поставляемых заглушек, отлива и подоконного и проставочного профиля.
Совет: поинтересуйтесь толщиной стеклопакета и тем, каково расстояние между стеклами в двух- и трехкамерном пакете. Если оно не одинаковое – вам продают хороший стеклопакет, сделанный в соответствии с рекомендациями ГОСТ.
Мы намеренно не касаемся вопросов выбора окна по типу фурнитуры, стеклопакета и особенностей конструкции (глухие, одно- и двухстворчатые, с фрамугой или форточкой и т.д.) Это тема для отдельного объемного материала. Пока же, подробно, с примерами об этом могут рассказать специалисты фирм, которые изготавливают и устанавливают пластиковые окна.
Подготовительные работы
Итак, пластиковое окно установлено, монтажная пена застыла. Заводская полиэтиленовая пленка на рамах и створках не снята. Если ее нет, то придется принимать меры по защите поверхностей от загрязнения и механических повреждений.
Окна без откосов
- Еще раз проверьте положение рамы окна, оно должно быть строго вертикальным, расстояние по периметру между окном и проемом одинаковым, ширина откосов не может отклоняться более чем на 5 мм. Обнаружились большие отклонения – придется их устранять. Работы непростые, часто приходится демонтировать окно. Но лучше один раз потерять время, чем потом много лет сожалеть о несделанном.
- Очистите поверхности стены от мусора, срубите выступающие остатки строительных материалов.
-
Снимите размеры по всем сторонам, вверху и внизу.
- Решите вопрос с методом изготовления откосов и используемыми материалами. Решение зависит не только от запланированного дизайнерского вида, но и от особенностей пространственного положения рамы. Если имеется большой зазор между рамой и стеной, то придется принимать комплекс специальных строительных мероприятий для его уменьшения. К примеру, не рекомендуется делать штукатурку толще 2 см, нужно уменьшать зазор и т. д.
Мы рассмотрим несколько вариантов изготовления внешних откосов для пластиковых окон, начнем с наиболее практичных и надежных – из цементно-песчаного раствора.
Как правильно делать замеры
Перед обмером оконного проёма желательно сбить откосы, чтобы чётко видеть его границы. Быстрее всего сбивка выполняется перфоратором, оснащённым специальным инструментом — «лопатой».
Оголив основной материал стен, замеряют высоту и ширину проёма. Замеры нужно производить в нескольких точках вдоль проёма, после чего из полученных значений выбирают наименьшие. В проёмах с четвертью обмер проводят по наружной стороне проёма, то есть снимают расстояния между краями четвертей.
Размеры окна будут зависеть от вида проёма:
- Для проёмов с четвертью: ширину окна определяют путём прибавления к ширине проёма с наружной стороны 3 см. Высоту окна принимают равной высоте проёма с наружной стороны (то есть между выступами-четвертями).
- Для проёмов без четверти: ширину окна определяют, отнимая от ширины проёма две ширины монтажного зазора. Последний составляет 1,5–2 см, следовательно, отнять нужно 3–4 см.
Из замера ширины оконного проема следует вычесть два монтажных зазора (в сумме эта величина составит 3–4 см)
Высоту окна рассчитывают путём вычитания из высоты проёма двух монтажных зазоров и высоты подставочного профиля.
Высоту пластикового окна определяют путем обмера проема с последующим вычетом из результата высоты подставочного профия и двух монтажных зазоров
Ширину отлива и подоконника подбирают исходя из того, насколько глубоко в проёме решено располагать окно. Обычно от наружной поверхности стены отступают 1/3 толщины стены. Тогда ширина отлива составит 1/3 толщины стены + 5 см.
Ширину подоконника рассчитывают так: к расстоянию от внутренней поверхности окна до внутренней поверхности стены прибавляют 2 см (на эту величину подоконник будет заводиться под окно) и ещё ширину выступающей части, которая должна быть такой, чтобы подоконник перекрывал имеющийся под ним радиатор отопления на половину его (радиатора) ширины.
Оптимальный запас по длине для подоконника составляет 15 см. Величину запаса можно и уменьшить, но не более 8 см. При этом нужно учитывать, что окно будет выглядеть менее привлекательно.

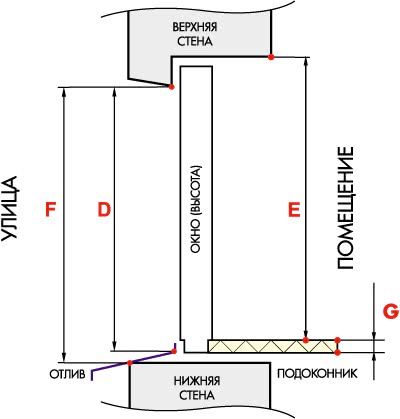

Схема является иллюстрацией к понятиям величин, участвующих в определении размеров пластикового окна, откосов и подоконника
Чтобы определить размеры дверной коробки, от ширины проёма нужно отнять два монтажных зазора (они имеют ту же ширину в 1,5–2 см), а от высоты проёма — только один.
Замер проема
Правильный замер оконного проема в кирпичном доме зависит от наличия четверти (специальный выступ, который не дает окну выпасть и защищает его от ветра и влаги. Окно должно заходить за четверть на 20-30 мм по бокам и 15-20 сверху. Если у проема есть данный выступ, то замер делается следующим образом:
- Наружная часть проема замеряется слева и справа.
- Берется наименьшее значение и к нему прибавляется 40-60 мм на боковые части (это будут показатели ширины окна).
Например, наружная часть по ширине получилась 1143 мм, а по высоте – 756. Итоговые размеры окна можно брать 1190 мм на 780 мм (для ровного счета). В некоторых случаях дополнительное значение, на которое увеличивается ширина составляет не 40-60 мм, а меньший показатель, так как оконный проем может быть кривым.
Из данного параметра вычитается 10-20 мм для монтажной пены и прибавить 20-30 мм для того, чтобы окно зашло за четверть.
При использовании подставочного профиля от конечного замера потребуется отнять еще 30 мм. Например, высота проема при замерах составляет 1028 мм. При нормальной ровности стены можно взять минимальные значения: 1028-10+22-30=1000 с подставочным профилем и 1030 без него.
Если у окна нет четверти, то замер проводится следующим образом:
- Ширина проема замеряется сверху/снизу, а высота слева/справа (выбираются наименьшее значение для обоих пунктов).
- От показателя ширины отнимается 20-40 мм, а высоты – 15-20 мм для пены и 30 мм для подставочного профиля.
Для примера берем значения ширины 1348 мм и 1354 мм. Получается 1348-28=1320 (для ровного значения). Высота вычисляется аналогичным образом. Если получились показатели 1167 и 1175, то итоговое значение высоты будет: 1167-17-30=1120 для окна с подставочным профилем (1150 без него).
Как установить пошагово?
Установка пластиковых окон в проем каркасного дома производится только после полной установки и обшивки стен теплоизоляцией, а также монтажа кровли. Установка пола или перекрытий внутри сооружения проводятся по окончанию монтажа окон. После этого можно заниматься внутренней и наружной отделкой.
Во время выполнения подготовительных работ перед монтажом окна требуется:
- Достать стеклопакет и створки из рамы.
- Открепить от нее подставочный профиль (используется для защиты окна при перевозке, а также более удобной установки).
- В место соединения рамы и подставочного профиля проклеить ПСУЛ для улучшения теплоизоляционных свойств.
- Соединить две части окна обратно.
- На внутреннюю часть рамы приклеить пароизоляционную пленку, а на внешнюю – влагоизоляцию. Наклеивать можно целым контуром или кусочками внахлест.
- Если стену закрывала мембрана, то ее края необходимо загнуть во внутрь дома. Из-за данного процесса углы проема останутся «голыми», поэтому нужно вырезать куски мембраны и приклеить ее на пустые места.
Для установки ПВХ окна в каркасный дом потребуется:
- На «голую» раму прикрутить анкерные пластины. Для этого в профиле предусмотрены специальные пазы, на которые устанавливаются пластины, а потом саморезами или шурупами дополнительно фиксируются. Для надежного крепления окна требуется установить минимально 2 пластины со стороны глухой створки и 3 – рядом с подвижной.
- Выставить раму внутри проема с помощью клиньев (штапиков). В процессе установки требуется постоянно делать замер уровня горизонтального и вертикального отклонения окна.
- Отогнуть анкерные пластины и прикрутить их саморезами 5-6 мм к оконному проему. На каждое крепление потребуется по 2 шурупа.
- Задуть все швы монтажной пеной.
- Установить на место створки и стеклопакеты.
- Когда пена полностью высохла можно доставать подкладочные штапики. Оставшиеся после них отверстия нужно дополнительно задуть пеной.
- После обрезания излишков пены, регулировки створок, а также отделки швов можно снимать пленку с наружной части окна, так как если этого не сделать, то со временем ее будет сложнее открепить.
В данном случае роль четверти может выполнять внешняя отделка или можно сделать ее самому из ЭППС (пеноплекс, пенополистирол и их аналоги), деревянных брусков или изоплата. Ширина четверти должна составлять 4-5 см.
При использовании в качестве четверти ЭППС потребуется прокладка из ПСУЛа между полимером и окном. Если применяются материалы, которые пропускают пар, то дополнительная прослойка не нужна.
Отделка
Перед началом отделки следует знать устройство монтажного шва. Данный элемент разделяют на основные части:
-
Внутренняя, которая выступает в качестве влагоизоляции, для защиты рамы и каркаса дома от пара, а также дополнительной теплозащиты.
Также не дает воздействовать влаге и солнечным лучам на центральный шов, чтобы он не разрушался.
Его объединяют с внешним контуром гидро- и ветрозащиты (обычно мембрана).
- Центральный слой состоит чаще всего из монтажной пены. Она дает основное усиление шумо- и теплоизоляционных свойств.
- Наружный нужен для защиты центрального шва от внешнего воздействия влаги, солнечных лучей, а также других погодных проявлений. Его объединяют с внешним контуром пароизоляции и утеплителя.
Проводить отделку шва в каркасном доме рекомендуется деревянными панелями. Для этого потребуется:
- Пустоты в оконном проеме заделать утеплителем (минеральной ватой). Это нужно для дополнительной изоляции, а также для того, чтобы впитывать и отдавать лишнюю влагу.
- Очистить доски, которые будут использоваться для отделки с помощью фуговального станка.
- Уголок одного из ребер отпилить на 90 °.
- Сделать обрезку досок по ширине боковых стен. Срез делается поперек, для того, чтобы обустроить наклонный скос. Одну из граней облицовки сделать округлой, так как она будет наружной.
- Высверлить отверстия для саморезов в каркасе и досках.
- Приложить панели к поверхности проема, чтобы проверить их размер. Если есть зазоры, то вставить туда небольшие деревянные бруски.
- Вкрутить саморезы в отверстия. Шляпка должна немного утопать вовнутрь.
- Покрыть шляпки шпаклевкой и зашлифовать поверхность.
- Установить декоративный наличник.
Настройка и использование
Для этого используются шестигранные ключи, с помощью которых подтягивается фурнитура, а также рихтовочные пластины, чтобы выставить створки.
После настройки окно должно плавно открываться и не цепляться за оконный проем. Следует тщательно проверить не прогнулась ли рама, так как это может помешать работе фурнитуры, а также сломать стекло избыточным давлением.
Последовательность работ
Установка стеклопакета включает довольно много этапов, основные из которых заключаются в:
- демонтаже старого окна (причем вместе с подоконником и отливом);
- подготовке нового к установке;
- нанесении разметки на оконную раму в тех местах, где планируется устанавливать крепежные элементы;
- их креплении;
- установке пластикового окна по уровню;
- креплении его к оконному проему;
- установке отлива (это можно делать и в конце монтажа);
- предварительной регулировке оконной фурнитуры;
- запенивании щелей, имеющихся между рамой и непосредственно оконным проемом;
- установке подоконника;
- окончательной регулировке оконной фурнитуры.
Рабочие этапы
Рассмотрим все рабочие этапы установки окон ПВХ.
Монтаж фрамуг ПВХ – поэтапный:
- Сделать замеры.
- Снять старую конструкцию.
- Произвести подготовительные работы.
- Произвести собственноручный монтаж.
Замеры
Чтобы максимально точно замерить, стоит:
- выявить тип проема (прямоугольник, с четвертью, выступом с внешней стороны помещения);
- удалить слой старой штукатурки.
Если монтируется окно с выступом, то:
- Рассчитать внутреннюю ширину фрамуги по формуле: С = В1 + А + В2. С – расстояние между четвертями, А – длина между выступами, В1 и В2 – длины глубин четвертей.
- Вычислить высоту (У = Н + В3). Н – расстояние от отлива на участке контактов с рамой до верхней четверти. В3 – длина верхней четверти (сделать щупом 2-3 контрольных замера)
Замеры в нескольких местах производятся с самой зауженной части фрамуги. Находится наименьшее значение, прибавляется 3 см. При наличии ровного проема измеряется ширина за минусом 3 см, высота за минусом 5 см.
Для выявления размера подоконника стоит измерить ширину проема изнутри+10 см (он должен заходить за батарею на 65-70%). Отлив измеряется также, но с внешней стороны дома.
Замерить обычный прямоугольный тип фрамуги проще. Вычисляется:
- ширина проема фрамуги +20 мм на монтажный зазор;
- высота + 25 мм на зазор;
- длина подоконника (ширина + 20 мм);
- длина отлива (ширина проема с внешней стороны комнаты + 100 мм).
По высоте евро окна должны быть одинаковыми, поэтому разумно вычислить самое малое значение. Измерение снаружи производится по узкому месту, причем несколько раз. Затем вычисляется самая маленькая величина +3 см. Если замеры изнутри и снаружи выходят одинаковыми, то измеряется ширина минус 3 см и высота минус 5 см (на зазоры под строительную пену, монтаж).
Демонтаж
Пошаговая инструкция следующая:
- У старого оконного блока крепления вырываются или распиливаются.
- Вынимается теплоизоляция, уплотнитель.
- Откосы очищаются от штукатурки перфоратором, лопаточной насадкой.
- Изымается подоконник. Счищается цементный слой под ним.
- Все прилегающие поверхности обрабатываются грунтовкой.
Подготавливается морозоустойчивая строительная пена со стеклопакетом для установки.
Подготовка
Подготовка к монтажу включает следующие этапы:
- Изъять стеклопакет, откинув поворотную створку (обязательно при закрытом окне), начиная с глухой стороны фрамуги.
- Снять пластиковые накладки с навесов, поддевая острым предметом.
- Вытянуть шток из навеса вверху, подцепив плоскогубцами. Придавить руками. Шток должен сойти с прежнего места, выдвинуться нижним краем наружу.
- Открыть затвор, удерживая створку рукой. Приподнять ее вверх. Изъять с навеса, что в нижней части.
- Опереться на стену стеклопакет, установив в вертикальное положение под небольшим уклоном, изъять.
- Вынуть штапики, подцепляя шпателем или ножом. Сначала длинные вертикальные, далее – горизонтальные. Пронумеровать, чтобы при постановке на прежнее место не перепутать их.
- Изъять стекло (на руки надеть резиновые перчатки, чтобы не порезаться о кромку).
