Подключение точечных светильников: параллельно или последовательно, монтаж трансформатора

Оглавление

Этапы выполнения монтажа

Выбор расположения точечных светильников

Выбор расположения светильников зависит от помещения и интерьера, количества уровней потолка и назначения освещения. Чтобы понять какое количество светильников для основного освещения необходимо, при составлении проекта или схемы учитывайте следующие правила:

Располагайте светильники на расстоянии не менее одного метра друг от друга;
От стены светильники обычно размещают на расстоянии 50-60 сантиметров;
Учитывайте зоны, в которых будет нужно дополнительное освещение;
Расстояние от потолочного каркаса и чернового потолка должно быть от трёх сантиметров для удобства монтажа светильников.

Расчёт материалов

Расчёт необходимого количества материалов производится в зависимости от количества устанавливаемых светильников.

На основании дизайна интерьера или схемы расположения светильников учитывается количество точек освещения, расстояние до них от распределительной коробки и выключателя. Далее выбирается способ подключения и, в соответствии с ним, рассчитывается длина необходимого электрического кабеля и количество соединительных клемм (для качественного, аккуратного и быстрого монтажа рекомендуется использовать клеммы).

В итоге составляется ведомость необходимых материалов и производится их закупка и доставка к месту монтажа.

Прокладка провода

Монтировать проводку к местам расположения потолочных светильников удобнее всего до монтажа натяжных или навесных конструкций потолков.

При натяжных потолках размечаются места расположения светильников, устанавливаются специальные закладные изделия, на которые впоследствии будет установлены споты и к каждой из них протягивается кабель (его можно фиксировать к потолку специальными монтажными клипсами).

При устройстве каркасных натяжных потолков кабель монтируется по металлическому каркасу до облицовки потолка гипсокартонными листами или пластиковыми панелями. Провод разводится к каждому месту установки светильника и закрепляется к каркасу пластиковыми хомутами.

К осветительным приборам, в зависимости от того имеют ли они заземление или нет, протягивается двух или трёхжильный электрокабель. Тип и сечение кабеля зависит от мощности светильников. Часто к светильникам небольшой мощности применяют ШВВП 2х1, но можно применять и другие виды кабеля.

Подготовка отверстий

Подготовка отверстий также зависит от типа потолка. При натяжном потолке приклеивают специальное кольцо строго в соответствии с отверстием закладной детали, по внутреннему контуру которого вырезают отверстие под светильник. При навесном потолке, из гипсокартона или пластиковых панелей, размечается центр отверстий на самой конструкции, подбирается необходимый диаметр коронки и высверливаются с помощью шуруповерта или дрели сами отверстия.

Подключение точечных светильников

Выполнив работы по разводке электрического кабеля необходимо подключить устройства

Если монтируемые светильники рассчитаны на постоянное напряжение 12 В и кабель вели от трансформатора, то важно не перепутать «плюс» и «минус», иначе освещение работать не будет. При светильниках переменного тока с напряжением 220В нет разницы к какому выводу устройства монтировать «ноль», а к какому «фазу»

Закрепление светильников

Закрепление потолочных светильников происходит в зависимости от конструкции. Встраиваемые светильники закрепляются с помощью расположенных на них специальных скоб. Накладные крепятся с помощью саморезов, а подвесные с помощью крюков.

При закреплении необходимо убедиться в том, что крепление или саморезы не будут задевать электрический кабель.

По завершении всех работ остается только включить освещение, убедиться, что все работает правильно и наслаждаться светом.

Как правильно расположить точечные светильники на натяжном потолке

Схемы управления освещением с использованием различных типов выключателей

Схемы подключения светодиодных лент к сети 220 В и способы соединения лент между собой

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Для чего нужен диммер, что это такое, схема подключения диммера и принцип его работы

Что необходимо для установки

Из материала понадобятся следующие элементы:

точечные светильники;
лампы;
провод питающий;
клемники или гильзы для соединения проводов;
изоляционная термоусадка, изолента;
выключатель.

устройство стандартного потолочного спота

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику. Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света

Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ. Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией.

Для соединения проводов и подключения к ним светильников можно использовать специальные клемники, которые продаются в любом хозяйственном магазине. Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клемники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Как сделать подсветку: материалы и варианты

Освещение для натяжного потолка, которое устанавливается в 95% случаев — люстра или светильники, при выборе которых учитывается ряд параметров (мощность ламп, тип ПВХ пленки и прочие). Но это не все — вариантов организации освещения много больше.

Подсветка под натяжным потолком делается с применением следующих материалов:

1. Диодный светильник — устройство, которое отличается небольшим размером и примеряется при оформлении потолочной конструкции в виде звездного неба. Особенность светодиодов — наличие специальных рассеивателей, которые гарантируют оптический эффект. Монтаж устройства производится вместе с кабелем из оптоволокна и применением понижающего трансформаторного устройства. Монтаж диодного светильника производится в специальной схеме, что имитирует свечение звезд различной величины.

2. Кабель из оптоволокна. Такой проводник представляет собой группу нитей из пластика или стекла, которые обрамлены в специальную оболочку. Особенность кабеля в том, что он не дает свету распределяться за границами волокна. Крепится изделие веерным методом. Процесс сложный, но конечный результат поражает. Чтобы улучшить эффект, на основную конструкцию ставится проектор, крепится кабель и светодиоды. После натягивается «звездное» полотно потолка. Далее в поверхности делаются 2-миллиметровые отверстия, куда и монтируются световоды.

3. Светодиодная лента. Подсветка под натяжной потолок часто создается с использованием LED-ленты. По сути, это печатная плата, в которой с определенными интервалами установлены источники света. Вмонтированные светодиоды могут иметь одноцветное или многоцветное свечение (здесь все зависит от кристаллов, которые применяются в устройствах). Главное преимущество — легкость монтажа. Современные ленты имеют липкий слой, который надежно фиксирует изделие на твердой поверхности.

4. Неоновый шнур. Суть изделия заключается в подаче тока на пару медных проводов, после чего расположенный между ними люминофор издает свечение. Источник питания — батарейки или преобразованный постоянный ток (роль преобразователя играет инвертор). Неоновый шнур пользуется спросом при организации подсветки границ натяжного потолка, а также при организации освещения изнутри.
Теперь рассмотрим, как сделать подсветку под натяжным потолком.

Сразу отметим, что монтаж осветительного устройства производится в специальном коробе с углублением.

Смотрите видео: Полупрозрачный натяжной потолок с LED подсветкой

Главные требования при монтаже короба:

шаг установки каркаса короба составляет не больше 0.6 метров;
сверху на коробе крепятся гипсокартоновые листы;
стыки гипсокартонового изделия закрываются шпаклевкой и специальной лентой;
в точке фиксации профиля натяжной конструкции и крепления короба стоит смонтировать закладную с применением профиля. Главное назначение закладной — укрепить конструкцию (по завершении монтажа усилие на отрыв — 55-60 кг).

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

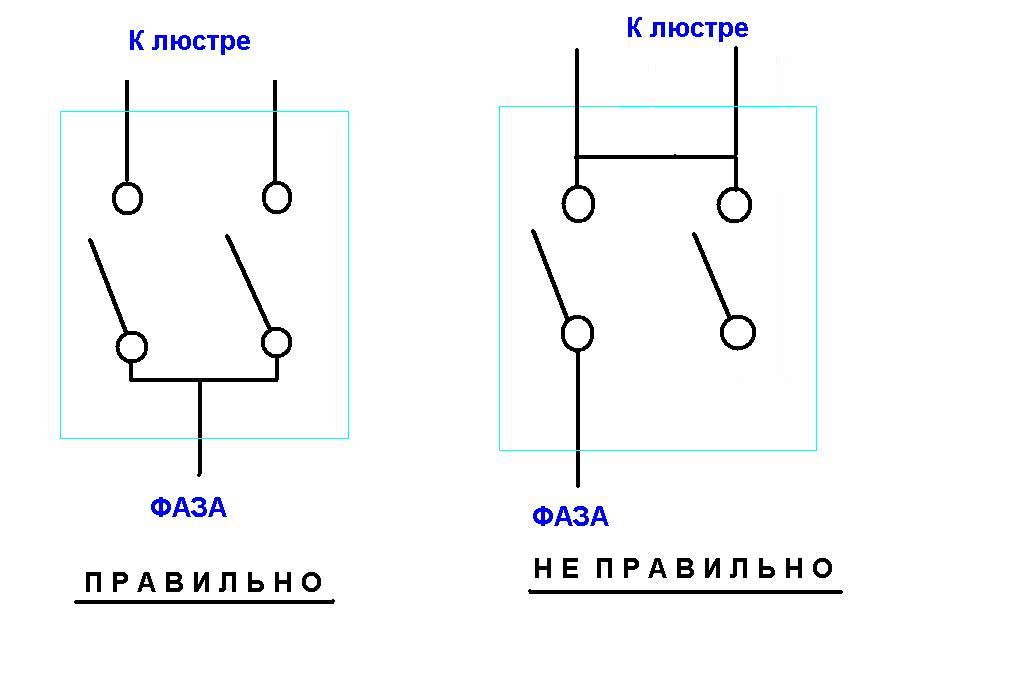

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Секреты выбора светильников

Стоит задумать и об особенностях выбора приборов. Можно найти советы, помогающие хотя бы ориентировочно, но все-таки определить уровень защищенности моделей. Это своеобразные секреты выбора влагозащищенных светильников.

Цены на точечные светильники для гипсокартона

точечные светильники для гипсокартона

Как выбрать светильник для ванной

В зоне соприкосновения корпуса прибора со стеклом должен соблюдаться принцип герметичности.
Светильники должны иметь качественное стекло, особенно, если планируется их установка в местах, где на них могут попасть брызги, капли воды.
Усики, предназначенные для фиксирования, стоит проверить на прочность. Качественные усики не прогибаются легко, обладают повышенной прочностью.
Изготавливают светильники для ванной из особых материалов, обладающих устойчивостью к повышенной влажности. Чаще всего это сплавы алюминия, нержавеющая сталь.
Пружинки, удерживающие усики, должны отлично фиксироваться в одном положении.

На фото хорошо видно усики, с помощью которых точечный светильник крепится к потолку

Делаем проводку

После того как ответвительная коробка будет установлена, в полости конструкции потолка можно протянуть кабель. Его обязательно нужно защитить гофротрубой. Кабели вытягиваются через проделанные отверстия, при этом каждый провод проходит отдельно к предполагаемому месту установки такого светильника. После этого кабели нужно присоединить к светильнику, а само изделие вставить в отверстие с фиксаторами.

Если такие светильники монтируются в подвесной потолок, то скрыть проводку можно в поперечных профилях, к которым в дальнейшем будет крепиться сам гипсокартон. Лучше не укладывать кабели в продольные профили, поскольку есть риск повредить проводку при монтаже гипсокартона.

Как провести проводку

Прокладка проводов проводится на этапе формирования основы потолка. Они закрепляются так, чтобы отсутствовало натяжение и чрезмерное провисание. Для самостоятельного прокладывания проводки, требуется придерживаться следующего алгоритма:

Необходимо установить распределительную коробку. Ее не следует располагать за потолочной обшивкой. К ней должен быть доступ.
От коробки ко всем местам монтажа осветительного устройства прокладывается кабельная линия в гофре.
Если используются галогенные приборы, все трансформаторы подключают обособленным проводом. В электроцепи галогенные лампочки следует подключать параллельно между собой, а выключатель должен идти до трансформатора на стороне 220В. Чтобы подключить провода в трансформаторе предусматриваются клеммы N и L.
По окончании фиксации проводов начинают устанавливать светильники.

Прокладка проводов

Как правильно установить светильник в подвесной потолок

Установить светильник в натяжной потолок можно самостоятельно, но при этом нужно придерживаться основных правил техники безопасности. Для монтажа вам понадобятся лампы, светильники, питающий привод, гильзы для соединения кабелей, изолента и выключатель.

Установка осуществляется в следующей последовательности:

Сначала нужно распределить провода и зафиксировать их.
Далее определитесь с местом крепления источника освещения

При этом примите во внимание место пролегания швов.
После этого просверлите отверстия необходимого диаметра. Учтите, что диаметр полученной щели должен быть немного меньше, чем диаметр внешней кромки светильника.
Через отверстия протяните провод.
На вытянутом проводе разрежьте и оголите петли

Для подключения светильника нужно применять 2 провода, длина которых не должна превышать 12 сантиметров.
Зажмите один конец проводка в клемме.
Прикрепите светильники к натяжному полотну при помощи скоб.
После этого подключите к конструкции питающий провод.
Установите лампочку.
Затем проверьте работоспособность конструкции. Не забывайте про своевременную изоляцию оголенных проводов.

Параллельное подключение — схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

Лучевое соединение.
Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

При желании можно разделить приборы освещения на потолке на две группы, в этом случае необходимо подключение к выключателю с двумя клавишами. Сложность такой схемы заключается в использовании большего количества проводов.

Допустимое напряжение светодиодной ленты

Я провёл эксперимент: подключил 24-вольтовую ленту к источнику напряжения и стал понижать напряжение. Фотографиями не передать изменение яркости свечения, надо вживую смотреть и сравнивать. Вывод такой: при 22 вольтах лента горит тусклее, но только немного тусклее. Скажем так, допустимо. При 21 вольте лента горит ещё тусклее. При 20 вольтах ещё немного тусклее.

Можем считать так: уменьшение напряжения питания ленты на 10% чуть (до 21,6 вольта) снижает яркость свечения, но ещё допустимо. Больше — нежелательно. Лучше принимать за допустимое падение напряжения 6-8%.

Далее считаем по формулам, представленным выше.

Лента бывает разной мощности и разного напряжения. Полагаю, не надо пояснять, что нам всегда выгоднее использовать ленту бОльшего напряжения. Больше напряжения — меньше ток. Меньше ток — меньше нежелательное падение напряжения. Сама распространённая лента имеет напряжение 24 вольта. 12 вольт или ниже не смотрим, кроме случаев совсем короткого кабеля до ленты и наличия свободного 12-вольтового блока питания.

Представим, что у нас лента имеет мощность 9,6 ватта на метр (самый частый вариант), длина 10 метров. Напряжение 24 вольта. Расстояние до ленты от блока питания 20 метров. Какого сечения брать кабель?

Сначала считаем ток. Это 4 ампера (мощность на метр * длина / напряжение). Я сделал табличку в Excel, в которую забил все формулы для простого расчёта падения напряжения в процентах.

У меня получилось, что при сечении 1,5 мм2 падение напряжения составит 1,92 вольта или 8%. При длине кабеля 25 метров — 10%. При сечении кабеля 0,75 длина может быть не больше 10 метров. Это максимальные значения, если вы хотите, чтобы лента горела не «немного тусклее обычного», а достаточно ярко, то надо увеличивать сечение. С учётом того, что кабели зачастую продаются меньшего сечения, чем заявлено, стоит взять сечение на шаг больше.

Что делать, если тип выключателя или люстры не соответствует требуемому

Может случиться так, что старая люстра имела несколько групп ламп и включалась от двухклавишного выключателя, а после ремонта было принято решение установить обычную однорожковую. Или наоборот, вместо простой люстры установили многорожковую. Как правильно подсоединить светильник?

Количество клавиш больше, чем проводников в люстре

Если от двойного выключателя (и из потолка, соответственно, к люстре) выходит больше проводов, чем необходимо для подключения люстры (наиболее часто – четыре, один из которых заземляющий), то самый радикальный способ – заменить выключатель, а часть проводов оставить свободными.

А можно подключить простую люстру к двойному выключателю. Можно объединить провода, идущие от разных клавиш выключателя. Соединение можно выполнить на потолке перед колодкой подключения люстры или в самом выключателе (в этом случае второй провод к люстре нужно оставить свободным). Тогда люстра будет включаться любой клавишей, а для выключения нужно, чтобы все клавиши были в выключенном положении.

Как подключить люстру к двухклавишному выключателю

Количество клавиш меньше, чем проводников в люстре

Если не ремонтировать проводку, то подключить люстру на два рожка и более к двум проводам возможно только одним вариантом – путем объединения всех раздельных групп ламп в одну.

В крайнем случае, если допускает проводка, можно использовать два выключателя.

Совсем другая ситуация при подключении современной люстры с пультом дистанционного управления. Вне зависимости от количества групп лампочек подсоединение люстры к выключателю осуществляется проводкой с двумя проводами, а коммутация различных групп ламп производится блоком управления, размещенным в светильнике.

Светильники с подсветкой

Среди прочего разнообразия осветительного оборудования в продаже имеются встраиваемые точечные светильники со светодиодной подсветкой как правило расположенной по внешнему периметру. Данные приборы освещения широко применяются для гипсокартонных, натяжных потолков и прочих конструкций.

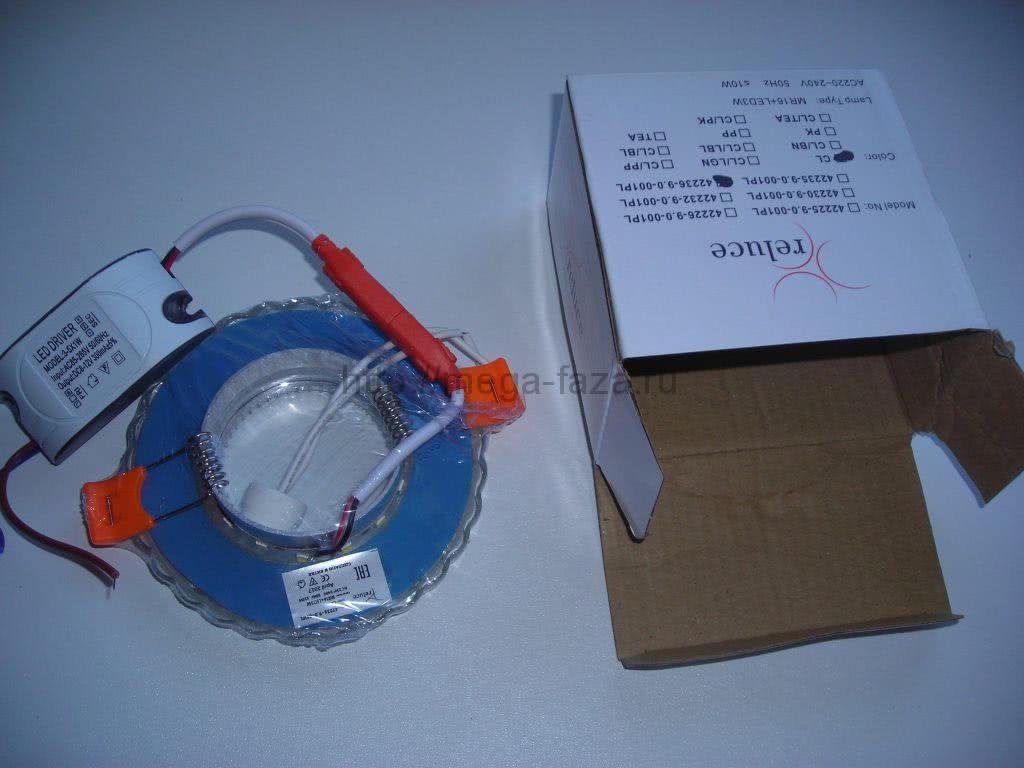

Описывая самостоятельную сборку шкафа-купе , я упоминал о том, что мы сделали крышу с выступами для размещения светильников. Вот руки, вернее ноги дошли до магазина электротоваров и из всего разнообразия нам понравились потолочные точечники именно с подсветкой.

То, что предлагалось менеджерами как встраиваемый мебельный вариант имело жалкое зрелище.

Вместе с потолочными светильниками, имеющими дополнительную белую (кстати, цвета подсветки могут быть самые разные) подсветку приобрели для них светодиодные шести ватные лампы на 220 V под цоколь GU5,3.

Так как мы планировали управлять освещением с контроллера, то подключение точечных светильников с подсветкой заняло чуть больше времени чем обычное прямое подсоединение, тем более что весь монтаж проводился на крыше шкафа под потолком.

В схеме подключения потолочных точечников с подсветкой нет ничего сложного. Светодиоды комплектуются своим понижающим трансформатором с 220 на 12 В и вход трансформатора садится на приходящую линию.

Схемы подключения. Варианты могут быть следующие:

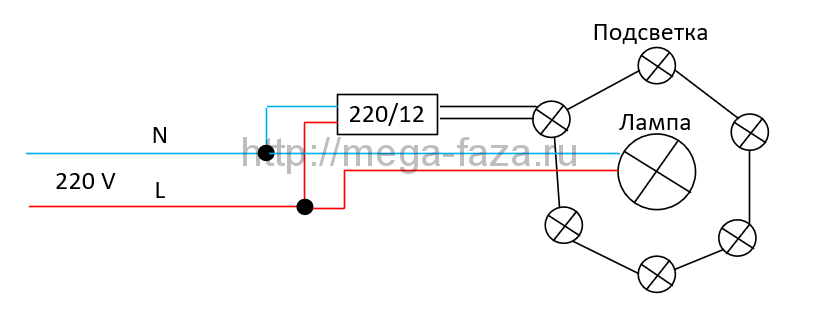

1. Простая схема подключения точечного светильника + подсветки от одной группы включения освещения.

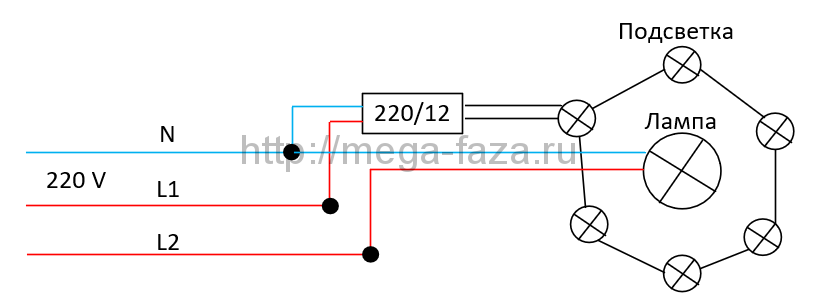

2. Схема подключения потолочного светильника с подсветкой от двух разных групп освещения.

3. Подключение точечника и подсветки с основной лампой на 12 вольт (через понижающий трансформатор).

4. Когда на линию из ряда точечных светильников установлен 12 вольтовый трансформатор

ВАЖНО! Обратите внимание на потребляемую мощность светодиодной подсветки (от 0,5 до 1,5 ватт) суммируйте с мощностью ламп линии и убедитесь, что максимальной выдаваемой мощности хватает с запасом. Ни в коем случае, не подключайте 12 вольтовые лампы основного освещения от трансформатора, питающего подсветку. Как уже говорил они в среднем рассчитаны на нагрузку в 1W

Как уже говорил они в среднем рассчитаны на нагрузку в 1W.

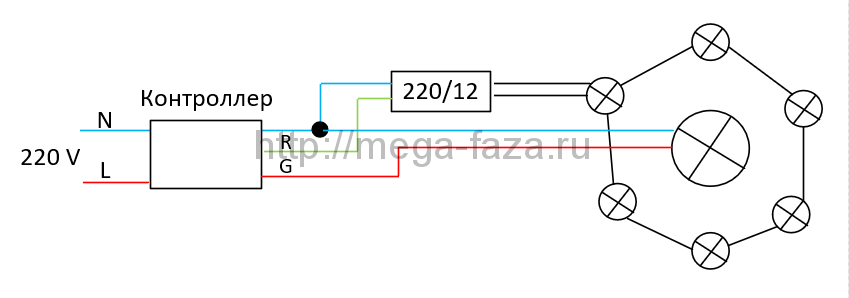

5. Ну и наконец наша схема, которую мы применили для подключения красивых точечных светильников с рассеивающей подсветкой от контроллера освещения.

В конце хочется добавить. Установив потолочный светильник с подсветкой на светодиодах и запитав всё от одной группы освещения не даст желаемого эффекта. Даже если подсветка будет отливать другим цветом. В идеале подключать от двух разных групп управляя клавишными выключателями или через контроллер с управлением ПДУ.

Определяемся с местом монтажа

Абсолютно любой вид строительных работ должен начинаться с тщательного планирования на бумаге или другим доступным способом. Многие заказчики предпочитают экономить на статье расходов, поэтому уже после выполнения части работ видны дефекты и недоработки.

Если речь идет об установке точечных светильников, то существует перечень привычных мест, где они чаще устанавливаются:

Над спальным местом;
Над рабочей зоной;
В зоне отдыха и месте для чтения;
На кухне или комнате над столами.

Установка люстры отличается от монтажа точечных светильников – делают абсолютно другие вещи, которые со стороны кажутся похожими. Для точечного светильника проводка может быть выведена непосредственно от распределительного щитка в доме или квартире. Можно также запитать данный вид освещения от розетки.

Это интересно: Технические хитрости бытовых розеток: разбираемся в сути

Схема подключения точечных светильников на потолке
