Как работают светодиодные люстры с пультом дистанционного управления

Оглавление

Светильник люстра Estares Saturn с пультом

Общее описание светильника Saturn 60W и Saturn 25W

Светодиодный светильник Saturn с пультом представлен в двух мощностях 60W (SATURN 60W R-470-SHINY/WHITE-220-IP44 и SATURN 60W RGB R-470-SHINY/WHITE-220-IP44) и 25W (SATURN 25W R-328-SHINY/WHITE-220-IP44 и SATURN 25W RGB R-328-SHINY/WHITE-220-IP44) относится к серии Astrella торговой марки Estares производитель MAYSUN Enterprise LTD , Китай. На сегодняшний день является заменой классической люстры. Многие называют данный светильник как люстра Сатурн.

Современная люстра Сатурн отвечает всем новым технологиям в освещение домов. Светильник Сатурн может управляться двумя способами:

С выключателя (переключение режимов через включение и выключение – короткими промежутками и только 4-ре режима, без возможности диммировать яркость светильника/люстры).
С дистанционного пульта возможны всевозможные настройки: диммирование (регулировка яркости светильника) и регулировка цвета свечения (от холодного о теплого)

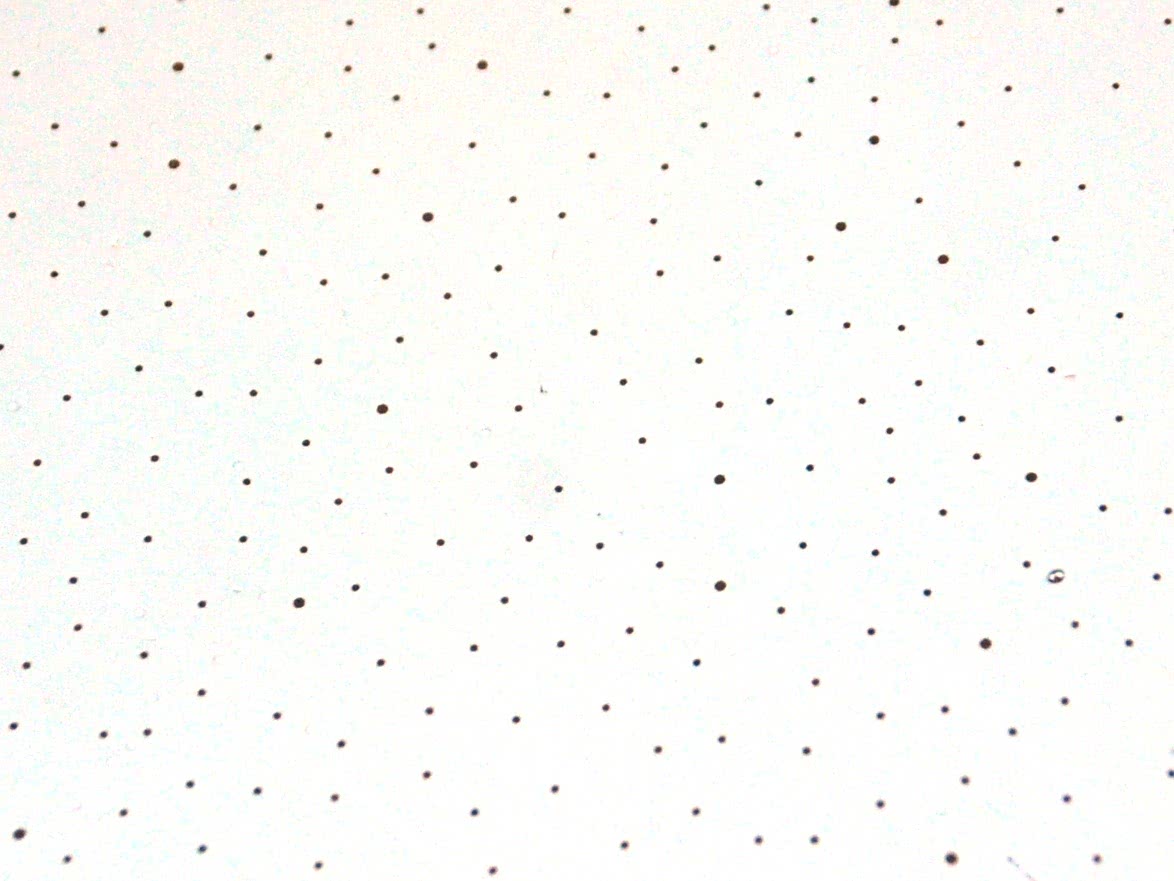

Рассеиватель светильника выполнен по оригинальной технологии: прозрачный рассеиватель покрывают тонкой матовой белой пленкой с маленькими «дырочками», которые создают эффект звездного неба или сияния светильника при включенном свете. Этот эффект на светильнике указан как SHINY.

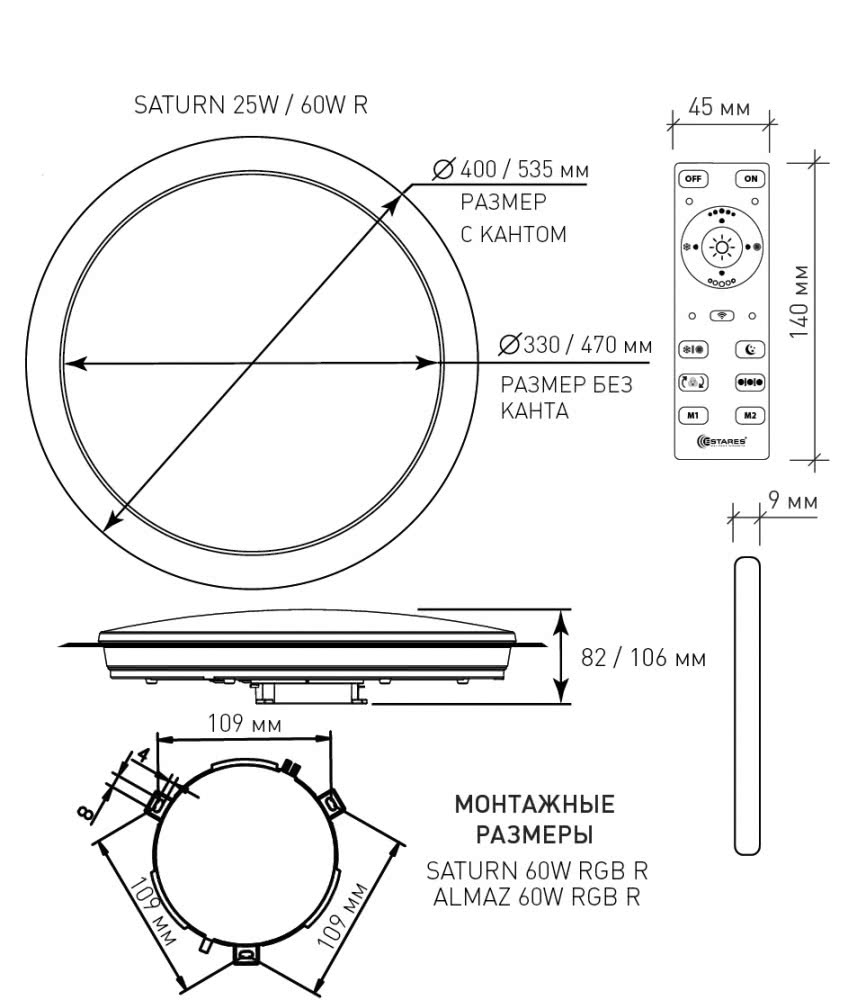

Конструкция светильников Estares Saturn 60W и Saturn 25W (2019-2021гг) немного отличается друг от друга :

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

мультиметр
пробник
изоляционную ленту
нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать

Уделите этому особое внимание, чтобы однажды она не свалилась с потолка

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Поиск необходимых запчастей

Если же Вы все-таки не испугались сложностей и не отказались от такой «безумной» идеи, как ремонт люстры с пультом управления своими руками, то нужно найти все необходимые элементы.

Если же цены не самые доступные или же нет необходимых элементов, то следует обратиться за помощью к интернету – во многих онлайн-магазинах, особенно тех, что организуют поставку товаров из Китая, можно найти большое разнообразие радио- и электродеталей. Ждать в этом случае, возможно, придется долго, однако такой способ поиска товаров на сегодняшний день один из самых удобных. Кроме того, здесь можно присмотреть себе новую люстру с дистанционным управлением на тот случай, если попытки реабилитировать погасшую люстру не увенчаются успехом.

Сравнительно недавно в продаже появились люстры с дистанционным управлением, сразу же ставшие популярными среди большого числа потребителей. Но как быть тем, кто недавно приобрел современный и качественный светильник, работающий от обычного выключателя? Многие хозяева пытаются самостоятельно решить проблему, как из обычной люстры сделать люстру с пультом. Поскольку многие модели в процессе подключения все равно требуют определенной доработки, стоит попытаться установить своими руками схему дистанционного управления данным осветительным прибором. Следует отметить, что эта задача достаточно сложная, требующая определенных знаний и практических навыков в электротехнике.

Собираем люстру

Казалось бы, что такого? Однако, при установке светодиодной люстры добрая половина рабочего времени уходит именно на сборку и подготовку люстры к установке. На все блестящие детали обычно наклеена плёнка от грязных лап и царапин. Нужно всё раскрутить, снять плёнку, прикрутить и вставить стекляшки и брюлики, (в некоторых моделях используются кристаллы Сваровски)). Потом вставить лампочки.

Вот на фото, стою перед люстрой на коленях:

Далее, очень важный момент. В состав люстры входит приемник, контроллер (как правило, в одном корпусе), и несколько различных блоков для питания лампочек. Все эти устройства надо тщательно закрепить, чтобы они не болтались в корпусе люстры. Чтобы не было проблем на высоте, при монтаже люстры на потолок.

Крепится обычно всё на двусторонний скотч. Если его нет – придётся его приобрести отдельно, и сделать на совесть.

Светодиодная группа, как правило состоит из 12…50 светодиодов, соединенных последовательно. Кстати, именно такие блоки и используются в качестве комплектующих при сборке таких люстр.

На этом сборка светодиодной люстры с пультом управления закончена, но не совсем. Заключительный этап сборки предстоит произвести на потолке.

Подписывайтесь! Там тоже интересно!

Подключение и монтаж светодиодной люстры

В данной статье светодиодная люстра с пультом устанавливается на место старой. Вот как выглядел потолок, после того, как я снял старую люстру. Я выяснил, и подписал расположение проводов – ноль, фаза 1, фаза 2. Две фазы – в смысле, что старая люстра включалась через 2-х клавишный выключатель.

Провода из потолка для подключения люстры

Схема подключения люстры с пультом не отличается от схемы подключения обычной люстры.

Крючок нам не понадобится, поскольку светодиодные люстры всегда крепятся на кронштейн (крепежную планку), например как я писал об этом на СамЭлектрике в этой статье. А если потолок натяжной, то кронштейн крепится через закладной брусок, который крепится к основному потолку.

В связи с этим, чтобы установить кронштейн, требуются дополнительные усилия. Например, подложить шайбы, или сбить неровности, чтобы люстра висела ровно, и не было щелей.

Конечно, провода выглядят совсем непрезентабельно, и тут без моих любимых клемм Ваго не обойтись.

Монтаж кронштейна и подготовка подключения

Работаем перфоратором, устанавливаем в потолок два дюбеля на 6 или на 8. Если есть возможность, то лучше такой кронштейн крепить на 4 дюбеля, но в данном случае надежность меня устроила. Болты, на которые будет крепиться “лицевая” часть люстры, надо выставить “на земле”. Не забудьте, что если кронштейн при крепеже изогнется, болты “уйдут”, и вставить их в отверстия без проблем не получится.

Не забываем про технологический отрезок жесткого провода, о котором я писал не раз, например в статье про монтаж настенного светильника. Или просим кого-нибудь подержать люстру, пока подсоединяем провода к люстре через её штатные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, должны перед подъёмом на высоту лежать в заднем кармане брюк.

В итоге имеем вот такую красоту:

Светодиодная люстра в работе

Та же люстра, в другом ракурсе изображена в начале статьи.

Источник

Программирование пульта от люстры

Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.

Настройка пульта

Чтобы привязать ПДУ к люстре, выполните следующие действия:

выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
направьте ПДУ на люстру;
нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится – такое характерное мерцание свидетельствует о привязке ПДУ;
после этого отпустите кнопку СН1.

Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.

С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.

Один ПДУ для нескольких светильников

Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.

Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус – придется носить пульт во все помещения.

При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка – ее лучше доверить специалисту.

Управление через смартфон

Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.

Синхронизировать умный девайс с потолочным светильником можно с помощью:

Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.

Подключение люстры с пультом управления своими руками

Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.

Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.

Важно не перепутать подключение сети к контроллеру

Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.

Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.

Испытание включения фонаря с пульта «на земле»

Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.

Проверка перед установкой на потолок

Крепление и установка люстры с пультом

Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.

Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы. Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков. Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.

Проверяем нагрев блоков

После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео

Как настроить пульт для люстры

На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера. Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость. Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».

Чем проще устройство, тем реже оно ломается

В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.

Устройство и принцип работы прибора

Как правило, потолочные светильники с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особый эффект в общую световую палитру помещения. Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют небольшую мощность, но установлено их довольно много. Дополнительную подсветку могут обеспечивать компактные галогенные лампы с разным цветом излучаемого света.

Устройтсво потолочного светильника с пультом

Подключаются все лампы отдельными блоками, каждый из которых монтируется к контроллеру. Именно он обеспечивает работоспособность и нормальное слаженное функционирование всех режимов и пульта с люстрой. Можно сказать, блок управления является сердцем всего устройства и отвечает за его слаженную работу.

Управление пультом осуществляется с помощью радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы светильника. Дальность взаимодействия зависит от типа устройства и потребностей покупателя. Для малогабаритных приборов обычно дальность не слишком большая.

Существуют разновидности, к которым можно подобрать комплектацию с большим радиусом действия. Пульт комплектуется с приёмником, и для замены пульта необходимо будет либо заменить приёмник или же настроить его на необходимую частоту.
