Схемы светодиодных ламп на 220 вольт

Оглавление

Изготовить своими руками

Заново светильники на светодиодах делают редко. Лампу проще изготовить из неисправной. Фактически получается, что ремонт и изготовление нового изделия – это один процесс. Для этого LED-лампу разбирают и восстанавливают перегоревшие светодиоды и радиодетали драйвера. В продаже часто бывают оригинальные светильники с нестандартными лампами, которым в дальнейшем трудно найти замену. Простой драйвер можно взять из неисправной лампы, а светодиоды – из старого фонарика.

Схема драйвера собирается по классическому образцу, рассмотренному выше. Только к ней добавляется резистор R3 для разрядки конденсатора С2 при отключении и пара стабилитронов VD2,VD3 для его шунтирования на случай обрыва цепи светодиодов. Можно обойтись одним стабилитроном, если правильно подобрать напряжение стабилизации. Если конденсатор выбрать под напряжение больше 220 В, можно обойтись без дополнительных деталей. Но в этом случае его размеры увеличатся и после того, как будет сделан ремонт, плата с деталями может не поместиться в цоколь.

Схема драйвера приведена для лампы из 20 светодиодов. Если их количество будет другим, необходимо подобрать такую величину емкости конденсатора С1, чтобы через них проходил ток 20 мА.

Самостоятельный ремонт

Алюминиевый профиль для светодиодной ленты — лаконичное решение

В случае выхода из строя простейшего LED-осветителя, изготовленного на основе отдельных светодиодных элементов, его ремонт может быть осуществлён своими руками. Самостоятельный ремонт светодиодных ламп и устройств, электрические схемы которых были рассмотрены ранее, сводится к простой замене неисправных блоков и деталей.

Корпус изделия легко разбирается после того, как его аккуратно отделяют от цокольной части. Внутри конструкции располагается плата с рабочими светодиодами, количество которых отличается у разных моделей (смотрите фото ниже).

Разборка светодиодной лампы

Обратите внимание! У широко распространённой модели лампы типа «MR 16», например, общее число светодиодов равно 27-ми 1,5 вольтовым элементам. Для того чтобы получить доступ к печатной плате с размещенными на ней диодами, достаточно удалить защитную стеклянную линзу, аккуратно поддев её хорошо отточенной отверткой

Для того чтобы получить доступ к печатной плате с размещенными на ней диодами, достаточно удалить защитную стеклянную линзу, аккуратно поддев её хорошо отточенной отверткой.

После разборки корпуса светодиодного изделия необходимо будет предпринять следующие шаги:

Обнаруженные ранее неисправные (несветящиеся) диоды после дополнительной проверки нужно будет заменить. Для оценки их исправности следует воспользоваться измерительным прибором (мультиметром), включённым в режим «Прозвонка»;

Дополнительная информация. Проверить исправность остальных элементов, которые содержит данная электросхема, можно путём подачи на них напряжения величиной от 1,5 до 2,5 Вольт (исправные диоды при подаче такого потенциала должны загораться).

При проверке потенциалами более 5-ти Вольт последовательно с проверяемым элементом включается ограничивающий резистор номиналом порядка 4,7-5,1 Ком;
В случае если все установленные в плату диоды исправны, но при горении постоянно мерцают, причиной этого может быть «пробой» конденсатора С1.

Для того чтобы убедиться в этом, следует проверить его номинальную ёмкость тем же мультиметром (о том, как это сделать, можно узнать в инструкции по применению прибора). Другой подход к решению данной проблемы предполагает простую замену конденсатора другим, заведомо исправным элементом, рассчитанным на напряжение не менее 400 Вольт.

Строение диодных элементов

Главное отличие от других ламп в том, что светодиоды имеют плюсовой и минусовой контакт (анод и катод)

При пайке диода в цепи важно это учитывать

Также нужно понимать, что бывают DIP и SMD светодиоды.

Плюсовой контакт в DIP определяется достаточно просто. Стоит внимательно взглянуть внутрь колбы. Плюсовой вывод – анод – меньше минусового. На рисунке плюс – слева.

Есть и второй способ – посмотрите на длину ножки. У положительного вывода она длиннее.

Третий способ – мультиметром. Черная клемма прибора – минусовая, красная – плюсовая. Ставим на прозвон:

Последний способ подходит для обоих типов.

Это, пожалуй, главное, что стоит знать о строении светодиода. Если интересна теория, рекомендуем посмотреть видео:

Правила техники безопасности при проведении монтажных работ

Помимо соблюдения элементарных требований электромонтажных работ в ходе установки светодиодных светильников важно придерживаться следующего ряда правил по общей безопасности:

Все действия, предусматривающие контакт с электрооборудованием и проводкой, нужно начинать только после выключения общего рубильника сети.
Прежде чем устанавливать лед-светильник, необходимо удостовериться, каким номинальным напряжением он обладает и подходит ли для работы под 220В или требует понижающего трансформатора.
Все контакты с электропроводкой и оборудованием должны выполняться исключительно сухими руками.
Приборы освещения, устанавливаемые в конкретном помещении, должны соответствовать по классу защиты условиям эксплуатации по таким показателям, как влажность и температура воздуха.
Запрещено выполнять монтаж оборудования с явными признаками неисправности.

Кроме того, при выходе из строя уже эксплуатируемой системы освещения или хотя бы одного светодиодного светильника ремонтные действия или обычный осмотр необходимо выполнять только при отключенной внешней сети питания.

Что делать с люминесцентными светильниками «Армстронг»?

Замена старых осветительных приборов на новые – это не всегда лишние затраты. Люминесцентные светильники не стоит сбрасывать со счетов. Так как устройство потолочных светодиодных светильников можно назвать довольно простым, старые приборы можно без труда модернизировать под новые трубки. В этом случае получится весьма существенная экономия. Алгоритм действий будет следующим.

Отключив питание, необходимо демонтировать люминесцентный светильник и вытащить лампы – они больше не понадобятся. Также необходимо удалить ЭПРУ (электронное пускорегулирующее устройство) и провода, оставив лишь посадочные места для цоколей. Снятые провода используются для коммутации по новой схеме. По ней должно получиться, что фаза подается на одну сторону трубки (контакт значения не имеет), а ноль на другую. Так получается из-за того, что на цоколе светодиодной трубки пары штырьков внутри замкнуты. А изготавливают трубки с двумя контактами только для того, чтобы они подходили к посадочным местам и были похожи на люминесцентные. Получается, что устройство светодиодных светильников «Армстронг» можно назвать даже не элементарным, а примитивным. Вся основная электроника находится внутри трубчатых ламп.

Как разобрать светодиодный модуль?

Для осуществления ремонта светодиодную лампу обязательно придется разобрать. Процедура эта не представляет большой сложности, но требует аккуратности, внимания и некоторой сноровки.

При желании, можно заснять весь процесс в пошаговом режиме на телефон, чтобы потом не перепутать порядок действий.

Желательно действовать крайне осторожно

Не все внутренние элементы прибора подлежат замене, поэтому чрезвычайно важно не нанести им повреждений и сберечь в целости и сохранности

Особенно это касается такой уязвимой, но крайне значимой детали, как монтажная печатная плата.

Способ #1 — откручивание

Светодиодная лампа – довольно хрупкий прибор, разбирать который нужно предельно осторожно и аккуратно. Тут не требуются какие-то значительные усилия, да и пользоваться острыми инструментами там, где есть шанс справиться вручную, нет нужды

Чтобы снять рассеивающий купол, достаточно взять лампочку двумя руками за края и, мягкими вращательными движениями отделить верхнюю часть от корпуса.

Обычно сделать это удается легко, так как слой скрепляющего герметика крайне тонок и сразу реагирует на движение и нарушение целостности.

Пытаясь открутить купольную часть от корпуса ни в коем случае нельзя прикладывать усилий. Пластик отличается хрупкостью и при сильном нажиме может просто лопнуть прямо под руками

Потом придется решить самую сложную задачу – отделить пластину, несущую светодиоды, от остальной части корпуса. Для этого придется выкрутить все крепежные болты.

Так как их головки отличаются крошечным размером, придется воспользоваться специальными отвертками прецизионного типа.

На следующем этапе понадобится отсоединить монтажную пластину от радиаторного устройства. Сделать это поможет предмет с плоским острым краем, например, ювелирный пинцет

Им удастся аккуратно поддеть край платы и осторожно снять ее целиком

Потом придется аккуратно распаять зоны прилегания провода питания и окончательно отделить пластину с диодами от сопутствующих деталей.

Радиатор и цоколь потребуется разъединить деликатными вращательными движениями и разложить все составные части лампы на столе перед собой. После этого можно приступать непосредственно к ремонту.

Способ #2 — нагревание феном

Второй вариант наиболее подходит для изделий с толстым стеклом, не годящихся для непосредственного контакта с инструментом типа отвертки. Здесь придется воспользоваться строительным феном и с его помощью разогреть корпус лампы.

Только так удастся вынуть из цилиндрической основы приклеенный специальным составом стеклянный фрагмент.

Интенсивное воздействие горячего воздуха заставит обрабатываемые объекты расшириться, а клеевой слой, удерживающий стекло, приобретет эластичность.

После этих манипуляций лампа распадется на составные части, даже если мастер не приложит к этому никаких усилий.

Если фена под рукой нет, можно пойти другим путем. Для этого потребуется взять растворитель, шило и медицинский шприц с иглой. Сначала шилом аккуратно и без нажима провести вдоль кромки купольного рассеивателя.

Затем шприцем ввести растворитель и немного подождать. Пройдет буквально пара минут, герметик приобретет податливость, и купол удастся открутить без всяких физических усилий. Все дальнейшие действия ничем не отличаются от метода, описанного выше.

У вас никак не получается разобрать лампу? У нас на сайте есть другие инструкции по разборке различных типов лампочек. Рекомендуем вам ознакомиться с ними.

Вольт-амперная характеристика светодиода.

Она имеет нелинейный характер. Led начинает пропускать ток с определенного значения напряжения. Оно называется пороговым. Пороговый вольтаж определяется химическими соединениями полупроводников.

Вольт-амперная зависимость.

Синяя кривая описывает протекание электричества при прямом включении. Красная кривая — при обратном включении.

U_MAXи U_MAXОБР – предельно допустимые значения напряжений. При их превышении элемент сгорает.

U_MIN – минимальное величина напряжения. Начинается свечение.

Интервал между минимальным и максимальным — рабочая зона. Именно в ней диод светоизлучается.

I_MAX – предельное допустимое значение тока. При превышении светодиод перегорает.

Основные причины поломки

Гораздо проще исключить негативные факторы, из-за которых невозможна стабильная работа аппарата. Лучше сэкономить сегодня, чем тратить лишние деньги завтра. Но с некоторыми проблемами можно справиться.

Не работают светодиоды

Подпалины или чёрные точки на этих элементах точно говорят о том, что прибор вышел из строя. Тогда достаточно заменить деталь на новую, после чего – проверить работоспособность конструкции.

Вот самые распространённые проблемы:

Повреждённый элемент.
Неправильно отключенный свет.
Кратковременные виды мерцания.
Периодичное отсутствие освещение.
Полное отсутствие свечения.

Причина поломок кроется во внутренних, либо внешних факторах. В большинстве случаев проблему решают заменой одного элемента на другой.

Диодный мост

Диодный мост может оказаться неисправным по следующим причинам:

Внешние воздействия.
Неправильная эксплуатация.
Неисправный аккумулятор, низкая плотность электролитов.

Для замены детали лучше обратиться к профессионалу. При возможности покупается новая деталь.

Плохая пайка

Иногда в изделиях некачественно пропаиваются края. Из-за этого отвод тепла происходит недостаточно интенсивно. Со временем это становится причиной перегрева в проводнике. Перегрев, короткие замыкания приводят к выходу устройства из строя. Решение – разбор корпуса. При возможности – сгоревшие элементы заменяются на новые, не обязательно приобретать весь корпус целиком.

Светодиодные лампочки давно признаны одним из самых практичных источников освещения. Высокая цена по сравнению с аналогами – единственный недостаток изделий. Но приборы полностью отрабатывают затраты благодаря высокой надёжности. Потому их выбирает всё большее число покупателей.

Крепеж в гипсокартоне

При гипсокартонном потолке можно выбрать два способа закрепления. Первый, это когда блок питания убирается за потолок (если имеется достаточное пространство для этого).

Здесь используется комплект короткого настенно-потолочного крепления.

Второй, это когда блок питания крепится за сам потолок, либо просто кладется на панель сверху. При условии, что свободного пространства за потолком нет.

Здесь уже нужен длинный настенно-потолочный крепеж.

Большие размеры Led панелей можно закрепить и оригинальным способом. Приклеиваете по углам светильника с обратной стороны металлические шайбы.

А на потолке любым доступным способом закрепляете неодимовые магниты.

Желательно, чтобы они были с отверстием посередине. Тогда будет больше вариантов для крепежа.

Такие магниты при своих миниатюрных размерах спокойно выдерживают вес в несколько килограммов.

Главная проблема, как вывести провода для подключения. Поэтому многие их монтируют в местах, где уже до этого стоял светильник, только другой конструкции.

Собираем простую LED-лампу

Рассмотрим выполнение светильника в стандартном цоколе от люминесцентной лампы. Для этого нам придется несколько изменить приведенный выше список материалов.

В этом случае мы используем:

старый цоколь Е27;
светодиоды НК6;
драйвер RLD2-1;
кусок пластика или плотного картона;
суперклей;
электропроводку;
паяльник, плоскогубцы, ножницы.

Первоначально требуется разобрать светильник. У люминесцентных устройств подсоединение цоколя к пластинке с трубками осуществляется с помощью защелок

Важно обнаружить место крепежа и поддеть элементы отверткой, что позволит легко отсоединить патрон

Процесс сборки самодельной светодиодной лампы простой. В корпус от старого прибора вставляется драйвер, поверх которого устанавливается плата со светодиодами

Разбирая прибор, нужно соблюдать предельную осторожность, чтобы не нанести вреда трубкам, внутри которых находится ядовитое вещество. Одновременно необходимо следить за целостностью электропроводки, подсоединенной к цоколю, а также сохранять детали, содержащиеся в нем

Верхнюю часть с подсоединенными газоразрядными трубками мы используем для выполнения пластинки, необходимой для подсоединения светодиодов. Достаточно удалить трубчатые элементы, а в оставшиеся круглые отверстия закрепить LED-детали.

Для их надежного крепления лучше сделать дополнительную пластмассовую или картонную крышку, которая послужит для изолирования чипов.

В лампе будут применяться светодиоды НК6, каждый из которых состоит из 6 кристаллов с параллельным подключением. Они позволяют создать довольно яркий осветительный прибор при минимуме потребляемого электричества.

Для подключения каждого светодиода к крышке необходимо выполнить по два отверстия. Прокалывать их следует аккуратно в строгом соответствии схеме.

Пластиковая деталь позволяет прочно зафиксировать LED-элементы, тогда как использование картона требует дополнительного закрепления светодиодов к основанию при помощи жидких гвоздей либо суперклея.

Так как устройство рассчитано на применение шести светодиодов мощностью по 0,5 ватт каждый, в схеме нужно предусмотреть три параллельно подсоединенных элемента.

Эффектный светильник можно выполнить, используя светодиодную ленту. Этот элемент вставляется в трубку, применяющуюся для люминесцентного освещения

В конструкции, которая будет работать от электросети мощностью 220 В, нужно предусмотреть драйвер RLD2-1, который следует приобрести в магазине или выполнить самостоятельно.

Во избежание короткого замыкания перед началом сборки важно заизолировать драйвер и плату друг от друга, используя пластик или картон. Поскольку лампа почти не нагревается, не стоит беспокоиться о перегреве

Подобрав все компоненты можно собрать конструкцию по схеме, а затем подключить ее к электросети, чтобы проверить свечение.

Устройство, работающее от стандартного патрона с питанием 220 В, имеет низкое энергопотребление и мощность равную 3 Ваттам. Последний показатель в 2-3 раза меньше, нежели у люминесцентных устройств и в 10 раз меньше, чем у ламп накаливания.

Хотя световой поток равен всего лишь 100-120 люменов, благодаря ослепительно белому цвету лампа кажется значительно ярче. Собранный светильник можно применять в качестве настольного либо для освещения компактного помещения, например, коридора или чулана.

Принцип работы.

Кристалл состоит из полупроводниковых материалов, которые расположены слоями. Свечение появляется после протекания электричества между границами их соприкосновения. В одном полупроводнике (n) преобладают электроны (отрицательные частицы), а в другом (p) – ионы – дырки (положительные частицы). Полупроводниковые соединения способны пропускать электричество только от p -слоя к n -слою, т.е. в одну сторону.

Схема появления излучения.

Под воздействием электричества электроны из n-слоя и дырки из р-слоя начинают двигаться к р-n-переходу. Происходит рекомбинация дырки и электрона — между р-n-границей протекает ток. Электроны переходят на низший энергетический уровень, с высоких орбиталей на более низкие. Освобождается энергия, которая излучается в виде фотонов.

Описанный процесс протекает во всех полупроводниковых диодах. Но длина волны фотона не всегда находится в заметном человеческому глазу спектре. Для появления видимости необходимо движение элементарных частиц в определенном интервале: от 400 до 700 нм. Это достигается подбором определенных химических веществ. У каждого есть особая длина волны и цвет излучения.

Самые удачные материалы получаются из соединений типа AIIIBV и AIIBVI где II, III, V и VI – валентности элементов. Например, уже упоминавшийся арсенид галлия, фосфат индия или селенид цинка и теллурид кадмия. Подобные соединения называют прямозонными. Возможно получение разнообразных по свечению светодиодов: от ультрафиолетовых до инфракрасных.

К другой группе относятся непрямозонные полупроводники. Это карбид кремния, сам кремний, германий и другие. Диоды из них свет светят очень неярко. Впрочем, научные работы по использованию таких веществ продолжаются. Основные поиски решения ведутся в области технологий квантовых точек и фотонных кристаллов.

Кроме света при p-n-переходе освобождается еще и тепло. Для его отвода необходим теплоотвод (часто в этой роли выступает корпус изделия) или радиатор.

Принцип действия светодиодных ламп

Принцип работы этих приборов построен на сложных физических процессах. При подаче электрического тока происходит соприкосновение двух веществ, изготовленных из разносортных материалов. Это приводит к образованию светового потока.

Парадоксальность системы связана с тем, что ни один из материалов, используемых для изготовления двух веществ, не относится к проводникам электрического тока. Это полупроводники, способные пропускать ток только в одном направлении

Поэтому при подключении светодиодов важно соблюдать полярность. Один материал наделен отрицательными электронами, а другой — положительными ионами

Все приборы, которые пропускают ток в одном направлении, называются диодами. Светодиоды — диоды, способные выделять световой поток.

Первые LED-диоды излучали свет в узком спектре — красном, желтом или зеленом. При этом сила свечения была минимальной. В течение продолжительного отрезка времени светодиоды использовались исключительно как индикаторы. Сегодня диапазон излучения значительно расширен и охватывает едва ли не весь спектр. С другой стороны, определенные волны всегда длиннее, поэтому данные устройства делятся на источники холодного и теплого света (в зависимости от тепловой температуры).

Таблица: коэффициент потребляемой мощности светодиодных светильников

Это самая экономичная лампочка. Диоды имеют очень низкие требования к источнику энергии. Так как сухие цифры ничего не дадут, то следует представить в сравнении с двумя наиболее покупаемыми изделиями:

Лампа накаливания, потребляемая мощность в ВТ	Люминесцентная лампа, потребляемая мощность в ВТ	Светодиодная лампа, потребляемая мощность в ВТ	Световой поток, ЛМ
20 Вт	5-7 Вт	2-3 Вт	Около 250 Лм
40 Вт	10-13 Вт	4-5 Вт	Около 400 Лм
60 Вт	15-16 Вт	8-10 Вт	Около 700 Лм
75 Вт	18-20 Вт	10-12 Вт	Около 900 Лм
100 Вт	25-30 Вт	12-15 Вт	Около 1200 Лм
150 Вт	40-50 Вт	18-20 Вт	Около 1800 Лм
200 Вт	60-80 Вт	25-30 Вт	Около 2500 Лм

В статье мы рассказали о том, какие бывают светодиодные светильники и как разобрать электросхему, чтобы самому заняться подключением.

История светодиодов

Капитан Генри Джозеф Раунд, один из пионеров радио, во время эксперимента заметил необычное свечение, испускаемое карбидом кремния. Свои наблюдения он опубликовал в General World, но объяснить природу явления он не мог.

Русский учёный Олег Лосев наблюдал излучение света кристаллами — диодами. В 1927 году он опубликовал подробности своей работы в российском журнале и оформил патент на «Световое реле».

В 1961 году инфракрасный диод создали Б. Биард и Г. Питмен. Однако отцом-основателем светодиода по праву считывается Ник Холоняк. Его ученик Дж. Крэфорд в 1972 г. создал светодиод жёлтого цвета. В конце 80-х годов благодаря исследованиям русского учёного Ж. И. Алферова были открыты новые светодиодные материалы, которые дали толчок дальнейшему развитию светодиодов.

В начале 70-х впервые были изобретены светодиоды зелёного цвета, в 1971 году появился синий светодиод, который был очень неэффективным. Прорыв сделали японские учёные только в 1996 году, которые изобрели дешёвый светодиод синего цвета.

Расчет количества светодиодных панелей на комнату

Чтобы рассчитать какое число Led панелей потребуется для комфортного освещения того или иного помещения, воспользуйтесь таблицей.

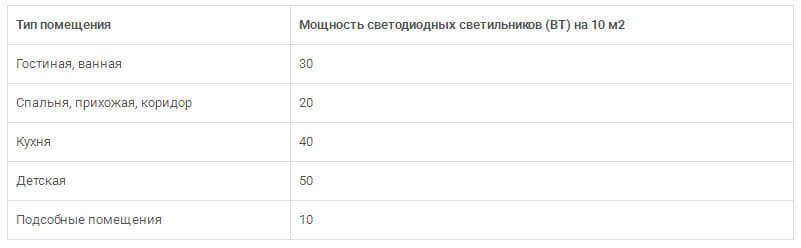

В ней приведены суммарные мощности светильников на 10м2 освещаемого помещения. А также зависимость этих показателей от типа самой комнаты: спальня, ванная, гостиная, кухня и т.п.

Например для кухни площадью 10м2 вам понадобится Led панели общей мощностью минимум в 40Вт. Если это будут 10 ваттные модели, то их потребуется 4шт.

При этом, не забывайте про цвет свечения: холодный – теплый – нейтральный.

Он подходит не для всех помещений. А при использовании в некоторых, и вовсе может вызвать проблемы со зрением.

Подобрать качественные светильники под нужный вам размер, ознакомиться с ценами и заказать их с доставкой домой можно здесь.

Как подключить светодиодные лампы на 220 вольт

Самая большая хитрость при подключении светодиодных ламп на 220 в, что никакой хитрости нет. Подключение происходит абсолютно точно также, как вы это делали с лампами накаливания или компактными люминесцентными лампами (КЛЛ). Для этого: обесточьте цоколь, а затем вкрутите в него лампу. При установке никогда не касайтесь металлических частей лампы: помните, что иногда нерадивые электрики вместо фазы могут провести через выключатель ноль. В таком случае, фазное напряжение никогда не будет сниматься с цоколя.

Производители выпустили светодиодные аналоги всех, выпускавшихся ранее типов ламп с самыми разными цоколями: Е27, Е14, GU5.3 и так далее. Принцип установки для них остается такой же.

Если же Вы купили светодиодную лампочку, рассчитанную на 12 или 24 Вольта, тогда Вам не обойтись без блока питания. Подключение источников света производится параллельно: все «плюсы» лампочек вместе к плюсовому выходу блока питания, а все «минусы» вместе — к «минусу» блока питания.

В данном случае, важно соблюдать полярность («плюс» — к «плюсу», «минус» — к «минусу»), поскольку светодиоды будут испускать световой поток только в том случае, если соблюдена полярность! Некоторые изделия при переполюсовке могут выйти из строя. Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора

Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт

Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора. Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт.

Иногда подобные светодиодные лампы для точечных светильников в большинстве случаев комплектуются блоком питания на заводе-изготовителе. При покупке таких ламп следует одновременно озадачиться и покупкой источника питания.

Краткий обзор и тестирование популярных LED-ламп

Хотя принципы построения схем драйверов различных осветительных устройств похожи, между ними имеются отличия и в последовательности подключения элементов, и в их выборе.

Рассмотрим схемы 4 ламп, которые продаются в свободном доступе. При желании их можно отремонтировать своими руками.

Если существует опыт работы с контроллерами, можно заменить элементы схемы, перепаять ее, слегка усовершенствовать.

Однако скрупулезная работа и усилия по поиску элементов не всегда оправданы – легче купить новый осветительный прибор.

Вариант #1 – LED-лампа BBK P653F

У марки BBK существует две очень похожие модификации: лампа P653F отличается от модели P654F лишь конструкцией излучающего узла. Соответственно, и схема драйвера, и конструкция прибора в целом у второй модели построена по принципам устройства первой.

Плата имеет компактные размеры и продуманное расположение элементов, для крепления которых применены обе плоскости. Наличие пульсаций объясняется отсутствием фильтрующего конденсатора, который должен быть на выходе

В конструкции легко обнаружить недостатки. Например, место установки контроллера: частично в радиаторе, при отсутствии изоляции, частично в цоколе. Сборка на микросхеме SM7525 выдает на выходе 49,3 В.

Вариант #2 – LED-лампа Ecola 7w

Радиатор выполнен из алюминия, цоколь – из термостойкого полимера серого цвета. На печатной плате толщиной в полмиллиметра закреплены 14 диодов, подключенных последовательно.

Между радиатором и платой – слой теплопроводящей пасты. Цоколь зафиксирован саморезами.

Схема контроллера простая, реализована на компактной плате. Светодиоды нагревают плату-основание до +55 ºС. Пульсаций практически нет, радиопомехи также исключены

Плата полностью помещена внутрь цоколя и присоединена укороченными проводами. Возникновение коротких замыканий невозможно, так как вокруг находится пластмасса – изоляционный материал. Результат на выходе контроллера – 81 В.

Вариант #3 – разборная лампа Ecola 6w GU5,3

Благодаря разборной конструкции можно самостоятельно производить ремонт или совершенствовать драйвер устройства.

Однако портит впечатление неприглядный внешний вид и конструкция прибора. Габаритный радиатор утяжеляет вес, поэтому при креплении лампы к патрону рекомендуется дополнительная фиксация.

Недостатком схемы является наличие заметных пульсаций светового потока и высокая степень радиопомех, что обязательно скажется на сроке эксплуатации. Основа контроллера – микросхема BP3122, показатель на выходе – 9,6 В.

Больше информации о светодиодных лампочках марки Ecola мы рассмотрели в другой нашей статье.

Вариант #4 – лампа Jazzway 7,5w GU10

Внешние элементы лампы отсоединяются легко, поэтому до контроллера можно добраться достаточно быстро, открутив две пары саморезов. Защитное стекло держится на защелках. На плате зафиксированы 17 диодов с последовательной связью.

Однако сам контроллер, находящийся в цоколе, щедро залит компаундом, а провода запрессованы в клеммах. Чтобы их освободить, нужно воспользоваться сверлом или применить распайку.

Недостаток схемы в том, что функцию ограничителя тока выполняет обычный конденсатор. При включении лампы возникают броски тока, результатом чего является или перегорание светодиодов, или выход из строя светодиодного моста

Радиопомех не наблюдается – и все благодаря отсутствию импульсного контроллера, но на частоте 100 Гц наблюдаются ощутимые пульсации света, доходящие до 80% от максимального показателя.

Результат работы контроллера – 100 В на выходе, но по общей оценке лампа относится скорее к слабым приборам. Стоимость ее явно завышена и приравнена к стоимости марок, которые отличаются стабильным качеством продукции.

Другие особенности и характеристики ламп этого производителя мы привели в следующей статье.

Выводы и полезное видео по теме

Как устранить характерные поломки светодиодной лампочки с цоколем E27. Подробная инструкция по разборке изделия, интересные практические советы по использованию подручных инструментов.

Подсказки, как корректно снять с прибора колбу, не повредив ее в процессе.

Простой способ отремонтировать лампочку лед-типа без использования паяльника. Вместо припаивания применяется специальная электропроводящая паста.

Полное описание работы на изделиях торговой марки «Космос», которой владеет KOSMOS Group, контролирующая около 25% отечественного рынка прогрессивной и экономной продукции для создания качественного освещения.

Как починить Led-лампочку типа «кукуруза». Особенности процесса разборки, конструкционные нюансы и прочие познавательные моменты. Существенное увеличение срока службы изделия после проведения всех работ.

Светодиодная лампочка – практичный источник освещения. Единственный минус этого изделия – высокая по сравнению с другими модулями цена. Правда, LED-приборы надежны и обычно полностью отрабатывают свой срок. А если вдруг в процессе эксплуатации возникнут поломки, большую часть из них можно будет устранить своими руками. Нужные инструменты найдутся у любого домашнего мастера, а выкроить время на ремонтные работы тоже не составит никакого труда.

Устройство светодиодных ламп на 220в и типы диодов
