Утепление эксплуатируемой плоской кровли

Оглавление

Правильный расчет толщины утеплителя

Формула расчета толщины слоя в метрах будет иметь такой вид:

Толщина слоя = Теплосопротивление слоя * Коэффициент теплопроводности материала (снип теплоизоляции кровли).

Эти данные предоставляются производителем и могут разниться. Подробную информацию по каждому утеплителю вам помогут найти специалисты в строительном магазине.

Многие специалисты советуют после получения финального результата добавить к нему еще половину от вычисленного значения

Стоит обратить внимание, что при использовании засыпных либо сминаемых материалов их стоит время от времени разрыхлять, дабы текущая толщина слоя не нарушилась и оставалась стабильной

Теплоизоляция плоских кровель

Учитывая особые условия эксплуатации, к утеплителю плоских кровель следует предъявлять не менее высокие требования. Этот материал должен быть прочным и долговечным. Особенно актуально данное правило, когда, речь идет об эксплуатируемых кровлях, где все слои кровельного пирога подвергаются значительным механическим нагрузкам. Также нельзя забывать и об основном предназначении утеплителя: в идеале он должен обладать исключительно низкой теплопроводностью. Оптимально, для защиты помещений от жары и сильных морозов, подходит экструзионный пенополистирол ПЕНОПЛЭКС – теплоизоляционный материал нового поколения, который одинаково часто применяется в составе эксплуатируемой, и в составе неэксплуатируемой кровли.

Перечислим его выгодные преимущества:

Низкий коэффициент теплопроводности.
Высокая прочность.
Нулевое водопоглощение.
Долговечность (материал рассчитан на интенсивную эксплуатацию в течение 50-ти лет).

Следует отметить, что небольшая толщина материала не мешает ему соответствовать всем вышеперечисленным характеристикам. Толщина стандартных плит ПЕНОПЛЭКС варьируется в промежутке от 20 до 150 мм, что позволяет застройщикам находить максимально выгодные соотношения размеров и стоимости. Абсолютная биостойкость, экологичность и универсальность делают утеплитель ПЕНОПЛЭКС очень востребованным и в промышленном и в частном строительстве.

Классификация утепляемых плоских крыш

Внешняя простота плоской крыши способна привести в глубокое недоумение домашних умельцев, желающих по-быстрому возвести крышу над частной собственностью. Удивятся и те, кто признает плоскую кровлю бюджетным вариантом.

Если крыша построена по уму: с должным количеством гидроизоляционных слоев, с утеплителем необходимой толщины, с парапетами, водостоком и его подогревом, стоить в итоге она будет весьма прилично, но и работать безукоризненно.

Утеплению подлежат плоские крыши следующих категорий:

Совмещенные, они же бесчердачные. Их кровельная конструкция совмещена с потолочным перекрытием. Утепление проводится путем укладки теплоизоляции с сопутствующими слоями поверх основания. Плюс совмещенных систем заключается в том, что они практически не нуждаются в зимней очистке от снежного покрова. Ведь перекрытие регулярно обогревается изнутри. Незначительные снежные залежи без проблем устраняются естественной силой ветра, ввиду чего подобные крыши рекомендовано оснащать не парапетами, а решетчатыми ограждениями. Недостаток: состояние кровли сложно мониторить. Малейшее повреждение отразиться протечками с последующей серьезной реставрацией кровельного пирога.
Чердачные, имеющие два подвида в рамках категории. Чердачное перекрытие первого подвида дополняется сверху легкой надстройкой. Ясно, что изолировать в таких случаях следует потолочное перекрытие. В схеме второго подвида чердачная надстройка и перекрытие являются независимыми конструкциями. Значит, утепление допустимо по обоим из них. Плюс чердачных конструкций заключается в свободном отслеживании состояния кровли и в своевременном выявлении назревающих протечек. Хозяева могут просушивать кровельный пирог банальным проветриванием чердака. В числе весомых достоинств значится возможность проводить утепление по завершению строительства крыши. Недостаток кроется во внушительной стоимости, которая, впрочем, окупается за счет длительной эксплуатации и редких ремонтов.

Вторая категория чердачных кровельных систем предполагает, что теплоизоляцию можно располагать либо в пределах надстройки, либо над перекрытием. Однако в приоритете второй вариант укладки утеплителя для плоской кровли.

Согласно второй схеме между кровельным покрытием и системой теплоизоляции формируется воздушная камера. Это чердак, разделяющий конструкцию на две части с разнящимся температурным фоном.

Разница между наружной и внутренней температурой чердачной крыши будет не такой значительной, как бывает у конструкций без чердака. Температурный перепад будет не столь резким и разрушительным. Плюс минимум конденсата, в чем и заключается секрет долгожительства чердачных крыш.

Классификация эксплуатируемой кровли

Наличие свободной площади позволяет использовать ее практически в любых целях. Преимущественно на крышах располагают зону отдыха или паркинг. Также варианты можно комбинировать по желанию. В зависимости от расположения слоя теплоизоляции эксплуатируемая кровля может быть классической и инверсионной. Первый вид используется преимущественно в малоэтажных зданиях, а второй – при активном использовании.

Классическая кровля подразумевает расположение первого слоя несущей плиты, на которой в дальнейшем располагаются все остальные.

несущая плита;
пароизоляция;
теплоизоляция;
гидроизоляция;
дополнительная теплоизоляция.

Инверсионная кровля

Инверсионная представляет собой модернизированный классический вариант:

гравий;
фильтрующий слой;
теплоизоляция;
гидроизоляция;
стяжка и несущая плита.

Отличия заключатся в расположение слоя теплоизоляции. Теперь он выше гидроизоляции, что обеспечивает защиту от воздействия солнца, перепадов температуры и механических повреждений. Крыша прослужит дольше, чем первый вариант.

Терраса

Кровля терраса

Эксплуатируемая кровля-терраса оснащается натуральным или искусственным покрытием и служит зоной отдыха. На ней можно расположить спортивную площадку, дорожки для прогулок или беседку. Этот вариант больше подойдет частным или небольшим домам. Терраса часто проектируется вместе с дополнительным озеленением или смотровой площадкой.

Зеленая кровля

Озеленение свободного пространства подразумевает наличие дополнительных слоев грунта. Такое покрытие часто применялось в древние времена. Грунт способен сохранять тепло, выполняя роль дополнительной теплоизоляции. Растения обеспечивают естественную защиту крыши от неблагоприятных погодных условий, украшая внешний вид здания.

Кровля-паркинг

В городах кровля-паркинг служит парковкой для автомобилей. Это связано с ограничением мест на дороге и увеличением количества машин. Обустройство таких крыш начинается во время проектирования всего здания из-за чрезвычайно серьезной нагрузки. Вне зависимости от предназначения кровля-паркинг должна быть рассчитана на тяжелые грузовые автомобили.

Кровли с пешеходными и зелеными зонами

Комбинация пешеходной и зеленой зоны используется в строительстве отелей и на смотровых площадках. Обустройство пространства таким образом потребует меньше вложений, чем альтернативные варианты. Пешеходные территории также неприхотливы к уходу из-за грунта.

Эксплуатационные характеристики

Плоская крыша представляет собой специфическую кровельную конструкцию, которая не имеет стропильной системы. По сути, это обустроенное в особом порядке перекрытие, опирающиеся на несущие элементы (стены, колонны). Кровля монтируется почти в горизонтальной плоскости, с небольшим уклоном (до 5-7°) для стока воды.

Плюсы

По сравнению со своим основным конкурентом, т.е. скатной крышей, плоская кровля имеет ряд преимуществ:

Отсутствие парусности делает крышу неуязвимой для ветра. Ей не страшны даже ураганы.
Экономичность. Отсутствие стропильной системы и значительное уменьшение площади кровельного покрытия существенно снижает себестоимость всего строительства.
Упрощение и ускорение монтажных работ. При монтаже плоской крыши исчезает необходимость возведение стропильного каркаса, который требует немало времени и квалификации кровельщиков.
Возможность практического использования плоской поверхности крыши для организации зон отдыха, установки различного оборудования и даже обустройства вертолетных площадок.

Минусы

Ограничивает использование плоских крыш существенный недостаток, связанный со снеговой нагрузкой. На плоскости снег может накапливаться в огромных объемах, что создает большие нагрузки на перекрытие и несущие стены. В регионах с обильными зимними осадками такие кровли используются в основном в промышленном строительстве. Другой недостаток – сложности с формированием чердачного помещения. В домах с плоской крышей для него приходится возводить, по сути, дополнительный полуэтаж вверху.

Как правильно сделать вентиляцию кровли

Площадь вытяжных и приточных отверстий должна определяться при учете определенных параметров, к которым относятся объем и концентрация удаляемых паров и т. д., что на практике далеко не всегда можно сделать. Поэтому обычно пользуются существующими эмпирическими наработками.2. Высота вентиляционного зазора между основанием кровли и утеплителем должна быть не менее 5 см. Она напрямую зависит от длины и угла наклона скатов крыши.3. Приток воздуха организовывается как вдоль всего карниза, так и в локальных местах – при помощи решеток вентиляции, которые врезаются в подшивку карнизного свеса.4. Суммарная площадь вытяжных вентиляционных отверстий, устроенных только в наивысшей точке кровли, должна по каждому скату быть не меньше площади приточных отверстий. Вытяжные устройства представляют собой вентиляционные колпаки для шатровых крыш, вентиляционные коньки, кровельные аэраторы и т. д. Допускается использовать как готовые (купленные в магазине) устройства, так и изготовленные собственноручно.https://www.youtube.com/watch?time_continue=3&v=uzNCsJO2k6w

Как укладывать утеплитель ↑

Размещать жесткий утеплитель для кровли на плоской крыше начинают с пониженной зоны крыши, точнее с ее угла. Если по какой-то причине уклон конструкции при строительных работах не был соблюден, то начинать нужно с мест установки желоба либо водоприемных воронок.
На профлисты теплоизоляционные плиты кладут таким образом, чтобы гофры и их длинные стороны расположились взаимно перпендикулярно. В этом случае крепление можно будет осуществить через разные гребни.
Плиты в многослойной теплоизоляции располагают по принципу кирпичной кладки, то есть вразбежку швов. Кроме этого линии стыков и перекрестья в верхнем ярусе не могут совпадать с таковыми в нижнем ряду.

Ниже представлен один из вариантов раскроя и укладки утеплителя.

Варианты крепления

Для фиксации слоя утеплителя на плоской кровле используют следующие способы:

Крепление производят с помощью так называемых телескопических крепежей. Они состоят из фланца с гладкой внешней поверхностью и трубчатого стержня. Имеющиеся в продаже различные типоразмеры тарельчатых дюбелей позволяют закреплять кровельные пироги различной толщины.
В бетонные перекрытия забивают анкера, к стяжке крепят на винты с гильзами из пластика.
Для расчета требуемого количества крепежей для утепленной плоской крыши в основу берут принятое по умолчанию условие: две единицы крепежа на каждую плиту.
Для кровель по бетону покрытие и утеплитель закрепляют одновременно. Если основание выполнено по профилированным листам, раздельно.
На определенных участках (кровельные проходки, линии сопряжения с вертикальными плоскостями и т. п.) шаг установки крепежей уменьшают.

Все слои кровельного пирога, включая теплоизоляцию приклеивают на горячую мастику, чаще всего битумно-полимерную. Утеплитель нужно приклеивать равномерно. При этом общая площадь участков соприкосновения теплоизоляционного материала с основой должна превышать ее треть.
Если завершать кровельный пирог будет битумный или битумно-полимерный материал, то монтаж кровельной системы нельзя проводить в дождливый период, поскольку излишки влаги будут накапливаться в утеплителе без возможности выйти наружу. А вот при использовании кровельной мембраны в качестве финишного покрытия клеить можно в течение всего года, так как мембрана пропускает наружу избыток влаги, скопившейся в утеплителе.

ballastnie-krishi-1
ballastnie-krishi-2

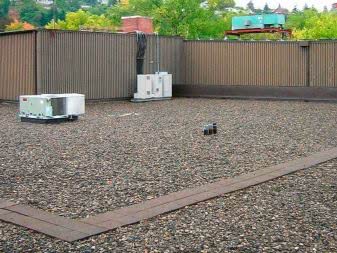

Балластный.

Утеплитель укладывают на плоскую крышу и укрывают ковром гидроизоляции. Поверх гидроизоляционного слоя засыпают смесь из гравия и галечника либо укладывают тротуарную плитку на опоры из пластика. Компоненты кровельного пирога лежат свободно. Пирог фиксируют исключительно по периметру, а также вокруг проходок крыши.

К балластным относят также зеленые кровли. Хотя следует отметить, что крыша с озеленением инверсионная, поэтому порядок слоев кровельного пирога отличается от традиционного. Утеплитель укладывается поверх гидроизоляции, которая одновременно функционирует как пароизоляция. Слой теплоизоляции перекрывают геодренажной полимерной мембраной, на которой устраивают почвенно-растительный слой.

Монтаж теплоизоляции изнутри

Монтаж плит утепления изнутри строения, имеющего плоскую крышу, физически не очень удобен, зато практичен. Ведь монтаж можно проводить практически в любую погоду. Да и незачем торопиться завершать работу за день, ведь утеплитель не намокает.

Алгоритм устройства теплоизоляции следующий:

По линии сопряжения потолка со стеной привинчивают планку из деревянного бруска, толщина которой с одной или двух сторон равняется толщине утеплителя.
Такую же планку крепят с противоположной стороны.
Брусок, обе или одна из сторон которого равна толщине плиты утеплителя, привинчиваем по линии состыковки потолка и стены.
Аналогичную планку из бруска устанавливаем у противоположной стены.
Для внутреннего утепления прекрасно подходят жесткие пенополистирольные плиты.
Потолок условно делят на полосы.
Пенополистирольную плиту клеят к потолку и планке на битумную мастику и плотно прижимют. Размеченную полосу полностью заполняют пенополистиролом. Если понадобиться крайние плиты подрезают.
Сбоку завершенной полосы из пенополистирольных плит, плотно прижимая, привинчивают еще одну планку.
Далее снова формируют и приклеивают полосу утеплителя.
Чередуя эти две операции: привинчивание брусков и приклейка теплоизоляции, заполняют плоскость потолка.
К планкам, фиксируя степлером, крепят полиэтиленовую пленку и отделывают потолок каким- нибудь удобным обшивочным материалом, к примеру, гипсокартоном.

Теплоизолирующие материалы и их свойства

Современная строительная промышленность предлагает очень много качественных и удобных в использовании материалов для теплоизоляции. Какой из них выбрать, зависит от типа крыши, которую мы утепляем, и ее покрытия (к примеру, металлочерепица во время ливня «шумит», и ей не помешает дополнительная звукоизоляция). Материалы для утепления должны отвечать общим требованиям: хорошо удерживать тепло, не впитывать влагу и быть пожаробезопасными. При самостоятельном строительстве имеет значение доступность технологии и длительность работ. Чаще всего для утепления используются:

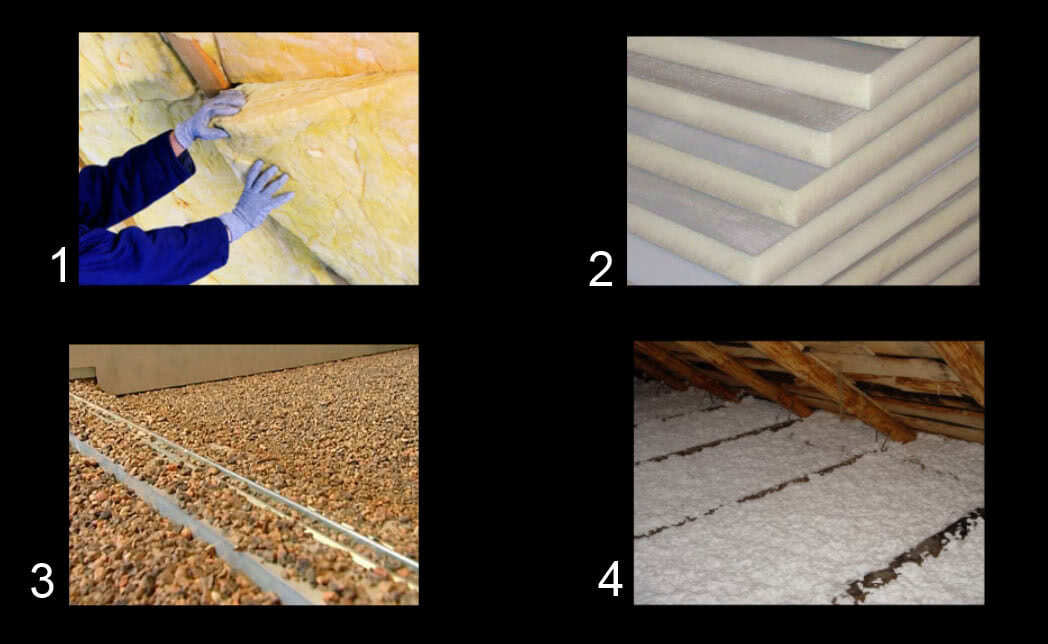

Основные виды утеплителей: ( 1-минеральная вата, 2-пенополистерол,3-насыпной утеплитель, 4-пеноизол).

Минеральная и каменная (базальтовая) вата, стекловата. Выпускаются эти утеплители в рулонах, в виде матов и плит, например Изовер, Рокмин, Домрок и Дахрок от Rockwool. Рулонные и листовые минеральные утеплители легко монтировать, они не только негорючи, но и создают дополнительную огнезащиту для деревянных кровель. Однако, будучи не защищенными от влаги, они быстро намокают, им нужна качественная гидро- и пароизоляция.
Пенопласт и экструдированный пенополистирол (техноплекс, экоплит и др.) хорошо держат тепло и не боятся воды, а работать с ними еще проще, чем с минераловатными материалами. Для утепления скатных кровель пригоден пенопласт ПСБ-С-15, для плоских неэксплуатируемых – ПСБ-С-35, для кровель с повышенной нагрузкой применяют ЭППС. Эти материалы горючи и при горении выделяют опасные химические вещества.
Сыпучие (гранулированные) утеплители бывают органического и синтетического происхождения: гранулы шерсти, пробки, мелкий керамзит, гранулированный полистирол. Укладывают его в каркасы-«коробки» и применяют в основном на неровных кровлях. Керамзит используют там, где это позволяет прочность перекрытий дома, а легкие наполнители не рекомендуют применять на продуваемых чердаках.
Пеноизол (напыляемый пенополистирол). Один из самых надежных способов утепления, который одновременно гарантирует и гидроизоляцию. Для нанесения покрытия необходимо специальное оборудование.

Основание

Самыми подходящими материалами для основания будут железобетонная плита, профнастил или пиломатериалы. Железобетонная плита способна выдерживать огромные грузы. Поэтому лучше использовать под основание именно ее.

Уклонообразующий слой

Для изготовления слоя лучше использовать шлак, бетон или керамзит с нанесением выравнивающей стяжки. Функция этого слоя заключается в своевременном и правильном удалении воды с кровли.

Утеплитель

Для изготовления этого слоя больше подойдут минеральные плиты или изделия из пенополистирола. Эти материалы хорошо удерживают тепло и не боятся влаги.

Пароизоляция

Этот слой является достаточно важным для всей конструкции, он требует особого внимания. Пароизоляцию лучше выполнять из мастики или самоклеящейся пленки.

Для стяжки обычно используют бетон в сочетании с армированной сеткой.

Гидроизоляция

Этот слой отвечает за сухость и прочность. В качестве гидроизоляции лучше всего использовать специальные битумные, битумно-полимерные, армированные синтетической основой пленочные материалы (рубероид).

Верхнее покрытие

Покрыть этот слой можно доской, грунтом, гравием, клинкерной плиткой, газоном. Главное – предварительно все рассчитать и продумать.

Сооружения

Сооружения, которые стоят на верхнем слое, могут быть изготовлены из разных материалов. К примеру, беседки из деревянных балок или качели из металлических свай. Что и из чего построить на поверхности кровли – каждый решает самостоятельно.

Разновидности плоских крыш

Различают 2 вида плоской крыши:

Неэксплуатируемые крыши — те, на которые поднимаются только для строительства, ремонтных работ кровли или для очистки ее от осадков. Эксплуатируемые же могут использоваться в качестве балкона, домашней оранжереи или даже тренажерного зала.

Что такое «узел кровли»?

Узлы кровли — все стыки конструкции плоской крыши со стенами (парапетами) или сопряжения с водостоками.

Узел механического крепления плоской кровли с бетонным основанием

Узлы, как правило, подвергаются основательной гидроизоляции во избежание образования протечек и скопления лишней влаги. Для этого используется строительная мастика или битум. Наиболее проблемным местом является место стыка крыши со стеной

При проектировании уделите особое внимание этому участку, чтобы даже в случае нарушения герметичности после дождя и во время оттепели стекаемая по стенкам дома вода не способствовала образованию грибков и плесени. Герметичность обеспечивается благодаря специальной обработке герметиками, а также материалами и комплектующими, которые защищают крышу от атмосферных осадков и влияния окружающей среды

Узлы крепления и примыкания

Схема крепления узлов плоской кровли к основанию:

Кровельный техноэластан.
Подкладочный техноэластан.
Слой утеплителя (верхний и нижний).
Пароизоляционный слой.
Основание из металлического профнастила.

Для крепления применяются дюбель «грибок» диаметром от 20 до 180 мм и длинный винт, который должен входить в покрытие на 2 см и крепиться только в гребень волны профнастила. Расстояние между дюбелями не должно превышать 20 см. Готовый смонтированный дюбель должен плотно прилегать к поверхности. Для монтировки применяется шуруповерт с частотой вращения 1500-2000 об./мин.

Как описывалось выше, зоны примыкания кровли к стенам требуют тщательной обработки. Для этого строители применяют такой материал, как полиуретановая мастика, которая под воздействием воздуха застывает и становится надежным защитником от влаги. Кроме того, она устойчива к прямым солнечным лучам.

Итак, вы ознакомились с разновидностями и особенностями монтажа крыш с плоской кровлей и устройством узлов. Подобные навыки строительства очень полезны не только для текущих строительных работ, но и на будущее, на случай механических повреждений кровли.

During the construction of houses is always the question arises, what do the roof. Most often, homeowners opt for a uni-directional or gable roof, although few believe that the flat roof may look much more elegant and stylish. Despite the fact that the roof of the kind typically used in the construction industry, they are now increasingly encountered in private homes.

Driving abutting the roof to the parapet: 1 — lightweight concrete, 2 — steam, 3 — heat insulation, 4 — EPDM membrane, 5 — vertical, open junction 6 — galvanized fastener 7 — Profile brick wall, 8 — internal reinforcing screen, 9 — insulation.

Внешнее и внутреннее утепление

В зависимости от того, с какой стороны укладываются теплоизоляционные материалы для кровли, выделяется два вида утепления – внутреннее и внешнее. Популярнее всего именно внутреннее утепление кровли, которое включает в себя слой паро-, гидро- и теплоизоляции. Над теплоизоляцией укладывается финишное покрытие, которое тоже участвует в формировании кровельного пирога и влияет на энергоэффективность крыши.

Внешнее утепление, как понятно из его названия, укладывается снаружи кровли. Для этого вида утепления используются жесткие теплоизоляционные плиты, которые нужно накрыть сверху бетонными плитами или аналогичными тяжелыми материалами. Чтобы обустроить внешнюю теплоизоляцию, нужно очень хорошо рассчитать прочностные показатели крыши – она должна без проблем выдерживать возросшую нагрузку.

Пенополиуретановое напыление

В отличие от других утепляющих материалов, пенополиуретан образует бесшовное покрытие. Оно влагонепроницаемо, негорюче, прочно и практически не нуждается в дополнительной отделке. Единственное его уязвимое место – он «не любит» ультрафиолета, поэтому при наружном нанесении покрытие красят или покрывают жидкой резиной. Этим теплоизолятором можно обрабатывать крышу и снаружи, и внутри.

Теплоизоляцию пенополиуретаном не стоит пытаться делать самостоятельно. Нужное качество покрытия обеспечивает только промышленное оборудование! Так, при правильном напылении пенополиуретан придает деревянной стропильной системе дополнительную прочность, но, если технология не соблюдена, дерево внутри «чехла» из ППУ начнет гнить.

Поделитесь полезной статьей:

Современный долговечный материал – экструзионный пенополистирол

Это легкий синтетический продукт с пористой структурой, который имеет низкое влагопоглощение и теплопроводность. Кроме того, он не поддается механическим воздействиям и химически инертен.

Экструзионный пенополистирол легче в монтаже и него достаточно высокие свойства термо и гидрозащитыИсточник pro-uteplenie.ru

Укладывать пенополистирол легко, не нужно обладать специальными навыками в строительстве. Длительный срок службы делает его востребованным среди потребителей. Маленький вес позволяет использовать этот материал в старых строениях, поскольку не создается дополнительная нагрузка на конструкции. Применяется он как утеплитель для плоской крыши. Также способен создать дополнительную шумоизоляцию.

Достоинствами экструдированного пенополистирола являются:

устойчивость к замораживанию и размораживанию (до 1000 циклов);
можно применять в температурном диапазоне от -50 до +75 градусов;
способность выдерживать большие нагрузки.

Наглядно процесс утепления разными материаламиИсточник st-par.ru

Недостатками материала являются паронепроницаемость и горючесть. Не стоит его использовать для утепления мягких плоских крыш. Стоимость работ составляет около 70 руб. за метр квадратный. Укладывается он в такой последовательности:

Создается гидроизоляционный слой.
Монтируется слой плит, обязательно нужно обеспечить плотное прилегание.
Стыки заполняются монтажной пеной и уплотняются армированным скотчем.

Пример утепления крыши в видео:

Виды утеплителей, их плюсы и минусы

Для плоской крыши годится не всякий утеплитель. Качественная работа материала возможна при соблюдении следующих требований:

Прочность, стабильность формы;
Нейтральная реакция на наличие воды;
Неизменность формы в длительное время эксплуатации, неслеживаемость;
Отсутствие органических веществ в составе, невозможность гниения.

Такие требования выдвигаются в дополнение к обычным — теплопроводность, низкий вес и т.д.

В качестве утеплителя для плоской крыши могут быть использованы:

Каменная минеральная вата;
Экструдированный пенополиуретан;
Пенополистирол;
Вспененное стекло;
Пенобетон;
Керамзит.

Все указанные материалы обладают нужными полезными качествами:

Негорючесть;
Малый вес;
Прочность;
Отсутствие органики;
Отсутствие реакции на контакт с водой.

При этом, имеются и некоторые минусы. Например, укладка плитных материалов требует многослойного исполнения для перекрывания стыков, что увеличивает трудозатраты, пенополистирол — хрупкий материал, он крошится и трескается.

Тем не менее, из-за низкой цены пенопласт часто применяется как самый выгодный.

Виды утеплителей
