Диапазон применения и особенности схемы
Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.
Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.
Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.

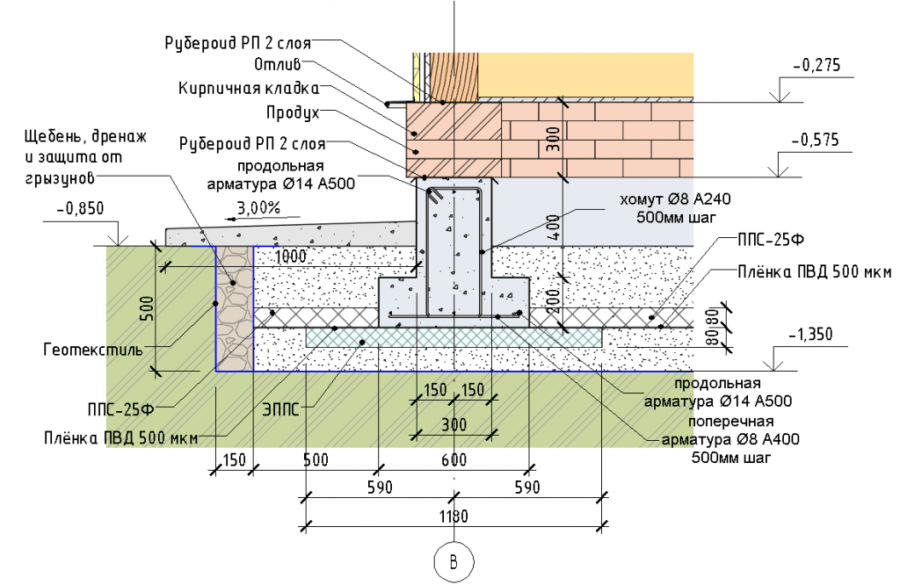

Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента
В экономическом плане схема подходит лишь к строениям без подвалов.
Среди преимуществ УФФ можно отметить:
- Изящное и простое решение противоморозной защиты
- Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
- Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
- Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
- Вариант лучше, чем УШП адаптируется к уклонам участка.
- Схему допустимо применять при высоком уровне грунтовых вод
Особенности технологии устройства УШП и отличия от УФФ, узнайте в этом подробном материале по ссылке
Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.
Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.
Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% — 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.
Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% — 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.
Диапазон применения и особенности схемы
Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.
Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.
Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.
Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента
В экономическом плане схема подходит лишь к строениям без подвалов.
Среди преимуществ УФФ можно отметить:
- Изящное и простое решение противоморозной защиты
- Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
- Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
- Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
- Вариант лучше, чем УШП адаптируется к уклонам участка.
- Схему допустимо применять при высоком уровне грунтовых вод
Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.
Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.
Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% — 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.
Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% — 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.
Сравнение финской и шведской плиты
Утепленное финское основание часто применяется с целью нивелирования различных минусов, которые встречаются при использовании шведских плит, таких как низкий цоколь. Многие специалисты утверждают, что низкий цоколь может оказать негативное воздействие на всю постройку. Существует вероятность, что его может замести снегом. Также шведская технология довольно дорогостоящая, требует использования специального оборудования и помощи профессионалов.
Финский фундамент более простой и экономичныйИсточник ecoteploiso.ru
Для шведского фундамента понадобится большее количество земляных процедур, чем для финского базиса. Но при этом шведская система будет включать в себе дренажную и коммуникационные системы, электрическую проводку, теплый пол. Также плиты будут сразу готовы для установки чистого покрытия.
Стоит учитывать, что обустройство шведского основания потребует некоторых знаний и опыта. Финская технология напротив, отличается простотой и с ней сможет справиться даже новичок в строительном ремесле. Такой базис может иметь отличные показатели качества и прослужить долгие годы.
УШП: дорого или нет?
К недостаткам этого фундамента относят высокую стоимость. Действительно, УШП от профильных компаний обходится в среднем от 9000 руб. до 11000 руб. за м2. То есть затраты на фундамент площадью 100 м2 – примерно миллион рублей. Это очень большие деньги! Но давайте рассмотрим альтернативный вариант, который на первый взгляд кажется бюджетным. Выбираем под каменный дом фундамент другого типа, например, ленточный. Прибавляем к нему стоимость дренажа, утеплённой отмостки, всех инженерных систем, перекрытия первого этажа, тёплых полов и стяжки с выравниванием, а также расходы, вызванные поэтапным выполнением работ (привлечение на каждую операцию профильных специалистов, многократные закупки и доставки). В результате совокупные затраты окажутся заметно больше, чем затраты на УШП. Если за УШП вам придётся отдать 1 млн руб., то «лента» со всеми «допами», выполненная профильной компанией, обойдётся в 1,3 — 1,5 млн руб. Посмотреть проекты домов из газобетона и запросить полную смету по ним можно в каталоге бесплатных проектов YTONG
Что это такое?
«Шведская плита» представляет собой мелкозаглубленное плитное основание. Главная отличительная особенность конструкции заключается в утеплении монолитной плиты слоем пенополистирола, уложенного под ней.
Это позволяет фундаменту не отдавать тепло от дома, а, наоборот, аккумулировать его и возвращать в жилое помещение первого этажа.
| Сравнение цен в руб. на строительство фундамента по разным технологиям за один кубический метр | ||
| Монолитная плита на подушке | Утепленная шведская плита со встроенной системой для теплых полов | Финский плитный фундамент |
| 6000–8000 | 8000–10000 | 9500–11500 |
Устройство в разрезе с фото и технология монтажа
Плитный фундамент по шведской технологии состоит из следующих слоев (снизу вверх):
- Выровненный и уплотненный грунт.
- Геотекстиль с уложенными дренажными трубами.
- Подложка из утрамбованного песка.
- Теплоизоляционный материал.
- Гидроизоляция.
- Теплоизоляционный материал.
- Арматурный каркас.
- Трубы теплого пола.
- Бетонная плита.
- Финишное покрытие пола.
Для предотвращения сил морозного пучения по контуру сооружения устраивают дренажную систему для отвода грунтовых вод. Если для устройства подушки используют песок и щебень, то между ними прокладывают геотекстиль. Все коммуникационные и инженерные сети закладываются в тело основания под монолитную плиту.
На фото утепленная шведская плита:
Последовательность технологических этапов строительства:
- Подготовка участка, снятие плодородного слоя высотой до 40 см.
- Устройство на дне углубления слоя геотекстиля.
- Укладка и утрамбовка подушки.
- Строительство опалубки.
- Монтаж дренажной системы по периметру конструкции.
- Закладка инженерных сетей.
- Устройство теплоизоляционного материала.
- Установка армокаркаса на подложках.
- Монтаж труб для системы обогрева полов с последующим подключением к коллектору и подачей воздуха.
- Заливка бетонным раствором всей конструкции.
Область использования
Плитный фундамент по шведской технологии широко применяется в странах СНГ и чаще всего для строительства таких сооружений:
- домов из бревен и бруса;
- каркасно-щитовых построек;
- зданий из пенобетона и другого легковесного материала.
Грунтовые условия:
- песок;
- глина;
- супесь;
- суглинок;
- водонасыщенная почва.
Плюсы и минусы технологии
Преимущества:
- Сокращение сроков строительства за счет одновременного монтажа инженерных коммуникаций и закладки фундамента.
- Теплоизоляционный материал снижает потери тепла через основание, тем самым позволяя сократить расходы на отопление дома.
- Ровная поверхность монолитной плиты после затвердевания уже готова к укладке финишного напольного покрытия.
- Грунт под основанием не промерзает, что снижает вертикальные силы давления со стороны почвы, возникающие в результате морозного пучения.
- Строительные работы обходятся без применения тяжелой техники.
Недостатки УШП оснований:
- Не подходят для строительства на грунтах с высокой степенью пучения.
- Значительные материальные затраты на закладку силовой конструкции.
- Не рассчитаны под строительство тяжеловесных конструкций, в том числе многоэтажных зданий.
- Не подходят для строительства домов, у которых по проекту предусмотрено подвальное помещение.
Поэтапная технология обустройства фундамента финская плита
Для этого вначале, с помощью нивелира, необходимо произвести расчет разности высот между крайними точками поверхности, где будет располагаться дом. Это обеспечивает более точный проект строительства и выбрать точку относительно которой будет выравниваться поверхность;
- Производится разметка будущего фундамента с помощью колышков, которые вбиваются по периметру строительного участка и натянутой между ними лески;
- Снимается слой почвы;
В итоге получается ровная плита относительно небольшой толщины с хорошей прочностью и великолепными тепловыми показателями. Пол непосредственно не касается плиты, благодаря прослойке из утеплителя. Все системы коммуникаций укладываются в стяжку, включая систему обогрева, которую можно уложить в пол по всей площади жилых помещений.
В зависимости от нагрузки, глубина и расположение рёбер жесткости может варьироваться. Чем более тяжелое здание планируется построить, тем жестче предполагается конструкция на этапе закладки фундамента.
Комплекс работ по сооружению УФФ
Перед тем как приступить к сооружению утепленного финского фундамента специалисты определяют место постройки. Следующие действия:
- Проводится разметка котлована. Выполняют ее с учетом запаса по отношению к наружному параметру утепляемой отмостки.
- Земляные работы. Удаляется верхний слой почвы (если замыслы по ландшафтному дизайну не включают использование снятого плодородного грунта, его удаляют со строительной площадки). Далее роются траншеи в соответствии с высотой слоя подсыпки и глубиной залегания песчано-гравийной подушки.
- Создание дренажного уклона. На геоткань выполняют засыпку и утрамбовывают специальной виброплитой.
- Укладка рулонной гидроизоляции под «подушку» ленты. Аналогичные манипуляции с наружной поверхностью цоколя можно осуществить позднее, при необходимости.
- Армирование «подушки». Применяются пояса армирования, диаметром от 8 до 14 мм. Если толщина песчаной или песчано-гравийной смеси не превышает 25 см, будет достаточно двух поясов. В ином случае потребуется большее количество. Связывают их специальными перемычками. Нижний пояс помещается на подкладки из полимера или из бетона.
- Монтаж опалубки и заливка бетона.
- Сооружение ленты (применяются блоки).
- Утепление внутренней поверхности ленты (применяются ЭППС-плиты).
- Засыпка песком и щебнем внутренней части. Через каждые 10 см проводится утрамбовка специальной виброплитой. Чтобы исключить смешивание слоев разного рода, используется геоткань.
- Утепление пола.
- Установка труб для пола, закладных для определенных коммуникаций и заливка стяжки.
Строительство финского фундамента обеспечивает великолепный результат. Применяемый утеплитель предотвращает выход тепла из помещения и при этом аккумулирует тепло, исходящее из почвы, что защищает бетон от промерзания.
Технология не предусматривает сооружение подземного этажа. Но в целом это проверенная временем, надежная конструкция, отличающаяся долговечностью и создающая комфортные условия проживания. Хорошо подходит для различных видов грунта и стеновых стройматериалов.
Утепленный финский фундамент своими руками
Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.
Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.
Утепленная финская плита шаг за шагом
Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.
Утепленный финский фундамент своими руками
Достоинства и недостатки утепленного финского фундамента
При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).
Достоинства УФФ:
- Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
- Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
- Возможность ремонта коммуникаций под стяжкой, при необходимости.
Недостатки УФФ:
- Земляные работы – необходимо вырыть траншею;
- Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
- Необходимость в покупке нерудного материала для отсыпки фундамента дома.
Как сделать утепленный финский фундамент своими руками
1. Подготовка котлована и траншеи для МЗЛФ
При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.
Технология утепленного финского фундамента шаг за шагом
2. Заливка МЗЛФ (мелкозагубленного фундамента)
Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.
3. Отсыпка внутренней части фундамента
Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.
4. Заливка плиты финского фундамента
Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.
У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.
Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.
Как монтируется финский фундамент
Для того чтобы обеспечить эффективную эксплуатацию финского фундамента, обязательным является четкое соблюдение основных этапов работ:
- определение места расположения финской плиты с учетом специфики участка;
- нанесение разметки на грунт. Для этого применяется стандартный набор инструментов, как и при монтаже других типов фундамента;
- удаление плодородного слоя грунта со всей территории монтажа плиты;
- рытье траншеи на глубину 500-600 мм (глубины должно хватать для подсыпки);
- монтаж системы дренажа по периметру;
- насыпка на дно траншеи щебня и песчаного слоя 300 мм, а затем его утрамбовка и проливка водой каждые 15 см, монтаж гидроизоляционного слоя;
- монтаж опалубки из досок или листов ЭПП (50-100 мм) по периметру ленты;
- изготовление арматурного каркаса с учетом того, какая запланирована высота ФФ;
- заполнение пространства бетоном, усадка бетона вибратором. Выбор марки бетонного раствора определяется еще на стадии разработки проекта финской плиты;
- монтаж инженерных коммуникаций (теплосеть, водоснабжение, водоотведение);
- заливка армируемой плиты фундамента на подготовленное основание из песка закрытого геотекстилем,
- укладка поверх бетонной плиты утеплителя – ЭППС (150-300 мм);
- установка сетки армокаркаса, которая необходима для крепежа труб системы теплого пола при условии его будущего монтажа;
- заливка пола помещения в пределах 80-120 мм.
Что из себя представляет УШП?
Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.
У такой технологии есть ряд преимуществ:
- высокая скорость возведения;
- отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
- более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
- готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
- отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
- готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
- отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.
Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.
Свайный фундамент или УШП
Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.
Среди его преимуществ можно назвать:
- универсальность — подходит для разных типов грунтов;
- простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
- экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.
Но есть у него и минусы:
- необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
- сложность расчетов для предотвращения смещения свай;
- обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
- ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.
УШП или ленточный фундамент
Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.
Среди его преимуществ можно назвать:
- отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
- относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
- высокая скорость возведения — она достигается благодаря простоте конструкции.
Есть у него и минусы:
- тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
- большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
- ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.
УШП или свайно ростверковый фундамент
Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.
Он имеет следующие преимущества:
- экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
- возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
- уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
- отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
- отсутствие трудоемких и финансово затратных подготовительных работ.
Среди минусов можно назвать:
- невозможность добавления в проект цокольного этажа или подвального помещения;
- ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
- потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.
Описание технологии строительства
Возведение утепленного финского фундамента состоит из нескольких последовательных этапов:
- определение места постройки, выполнение проектных расчетов и разработка графической части;
- разметка котлована;
- полное удаление плодородного слоя;
- разработка траншеи под мелкозаглубленный ленточный фундамент;
- устройство дренажного слоя из щебня;
- укладка гидроизоляционного слоя;
- монтаж армируемой опорной подушки МЗЛФ;
- кладка фундаментной ленты из строительных блоков;
- внутреннее утепление ленточного фундамента пенополистирольными плитами;
- засыпка внутренней части котлована мелкофракционным щебнем и песком;
- укладка плит утеплителя пола и армирующей сетки;
- монтаж труб теплого пола;
- заливка бетона для устройства плиты;
- укладка утеплителя отмостки по периметру здания.
На завершающем этапе выполняется устройство отмостки и вывоз неиспользуемого грунта.
Разметка и земляные работы
Выполнение разметки будущего фундамента должно производиться в точном соответствии с принятыми проектными решениями. При этом следует учитывать существующие наружные коммуникации, подъездные пути, границы участка застройки и другие факторы. Рабочие оси отмечаются натянутым по горизонтальным планкам шнуром с запасом 500 мм от наружного периметра здания.
После этого плодородный слой должен быть снят до глубины прорастания корневой системы растений. Под всеми несущими стенами следует выкопать траншею на проектную глубину заложения ленточного фундамента с запасом на устройство насыпного дренажного слоя.
Выемка грунта и укладка подушки.
Дренаж, подстилающий слой и монтаж фундаментной ленты
В траншеи для устройства МЗЛФ насыпается слой щебня толщиной 200 мм, утрамбовывается и покрывается слоем геотекстиля.
Далее насыпается подстилающая песчаная подушка и устанавливается опалубка для заливки опорной плиты ленты.
Вяжется арматурный каркас, укладывается внутрь опалубки и заливается бетоном.
Во время твердения бетона можно выполнить работы по вывозу или планировке вынутого из котлована и траншей грунта. После схватывания бетонной смеси можно производить кладку строительных блоков на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладка армирующей сетки через каждые 3 ряда блоков.
Наружную и внутреннюю поверхность цоколя следует изолировать от воздействия влаги. Для этого необходимо использовать для наружной поверхности оклеечные гидроизоляционные материалы, а для внутренней стороны — обмазочные (подробнее про их виды — здесь).
Гидроизоляция.
Засыпка подстилающих слоев и укладка утеплителя
Установить вертикально по внутренней поверхности цоколя пенополистирольные плиты на толщину не менее 100 мм и закрепить их. На дно котлована уложить геотекстильное полотно и засыпать щебень для устройства дренажного слоя. Засыпку требуется тщательно уплотнить виброплитой.
На щебеночный слой укложить 3 слоя рулонной гидравлической изоляции с проклеиванием между собой всех полос и слоев. При этом необходимо предусмотреть запас гидроизоляции для заворачивания ее на вертикальную стену цокольной части ленточного фундамента.
На всю площадь котлована уложить плиты утеплителя для создания слоя толщиной 200 или более миллиметров.
Армирование, монтаж труб и заливка бетона
На поверхность утеплителя уложить готовые или вязанные самостоятельно армирующие сетки с размером ячейки не более 150 мм (подробнее про армирование — тут).
Поверх сетки смонтировать трубы водяного теплого пола, привязывая их к арматуре.
Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре 14 мм и 120 метров при диаметре 16мм. Поэтому при монтаже труб получится несколько греющих контуров в зависимости от общей площади дома.
Армирование.
Бетонную смесь необходимо заливать за одну рабочую смену, не делая технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки бетона заводского изготовления. Залитую смесь необходимо хорошо уплотнить с использованием погружного вибратора или виброрейки.
Заливка бетона.
Устройство теплой отмостки
Основанием отмостки служит слой щебня и песка, покрытый геотекстилем. Поверх него укладываются плиты утеплителя, армирующая сетка и заливается слой бетона. Ширина отмостки — не менее одного метра. При укладке бетона следует соблюдать уклон поверхности в сторону от дома.
Утепления отмостки.
Более подробно технологию устройства утепленного финского фундамента шаг за шагом можно посмотреть на следующем видео.
Финский фундамент цена
Пример расчета стоимостихирта строит Финский фундамент ценаПример расчета стоимостиСориентироваться по стоимости такого фундамента легко, достаточно умножить площадь теплого контура дома (без учета террасы и крыльца) на 12 000 руб.
Пример расчета стоимости утепленного финского фундамента Пример расчета стоимости утепленного финского фундаментаТ.е., например, если у вас дом 9 на 10 метров по наружным стенам (считаем только теплый контур, без крыльца и террасы), то цена утепленного финского фундамента для такого дома будет равна 9*10*12 000=1 080 000 руб. Стоимость обустройства столбиков под крыльцо и террасу входит в эту сумму по умолчанию и дополнительно не осмечивается. Расчет достаточно точный для дома стандартной планировки, т.е. для здания, в котором площадь крыльца и террасы не превышает 10% площади первого этажа. Например, применительно к расчету, описанному выше, если для площади теплого контура первого этажа (в нашем примере 90 кв.м.) суммарная площадь крыльца и террасы составляет не более 10 кв.м., то расчет соответствует действительности. Если площади крыльца и террасы больше 10 кв.м., то будет небольшая корректировка стоимости фундамента в большую сторону.
Наш финский фундамент в Тульской области, перепад участка 1 500 мм, высота стен 1 800 мм Наш финский фундамент в Тульской области, перепад участка 1 500 мм, высота стен 1 800 ммЕсть еще один фактор, который может влиять на стоимость финского фундамента. Речь идет о перепаде высоты участка в пятне застройки. Так, если перепад высоты земли по боковым стенкам или по диагонали фундамента будет в пределах 200 мм, не более, то расчет по умолчанию верный. Если перепад будет больше 200 мм, то потребуется пересчет затратной части работ и материалов, связанный с изменением высоты фундамента. В любом случае, приведенный расчет включает в себя весь состав работ, описанный в статье выше, за исключением чистовой отделки наружных стен фундамента, подключения к нему котла и финишной укладки напольного покрытия – эти работы выполняются позднее, после возведения коробки дома под крышу. Наш дом из клееного бруса на финском фундаменте Наш дом из клееного бруса на финском фундаментеМы вам дали общее представление о финском фундаменте, детально объяснили его устройство, привели схему финского фундамента, рассказали об основных нюансах и преимуществах, а также сориентировали по его стоимости. Рекомендуем данный тип фундамента к производству для домов из клееного бруса, каркаса или газобетона. Помимо необходимого запаса прочности вы получаете современное решение под ключ с утепленной плитой, готовой системой отопления и полным набором инженерных коммуникаций.
