Узо до или после автомата

Оглавление

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

Схема предусматривает монтаж в такой последовательности:

  1. Устройство защитного выключения.
  2. Дифавтомат.
  3. Провод питания.
  4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

Сборка системы осуществляется по принципу;

  • выключатель – двухполюсный или фидерный;
  • счетчик;
  • УЗО;
  • автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

  • 3 трехфазный дифавтомата;
  • трехфазное УЗО;
  • 2 однофазных УЗО;
  • 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Для чего оно нужно

Основное требование при установке УЗО на стиральную технику

Прежде чем рассказать о том, для чего необходимо УЗО, определимся с теми устройствами защиты электрических цепей, которые необходимо иметь в каждом доме. Непосвященные в основы электрики люди могут путать УЗО с автоматическим выключателем, который еще по-простому называется автоматом. Этот выключатель является аналогом хорошо всем известной электрической пробки с плавкой ставкой, которая перегорала в случае превышения током определенного значения. Однако в отличие от пробки, этот прибор многоразового использования и после того как он срабатывает, при включении тумблера снова готово к работе.

Обычно этот автоматический выключатель выбивает подачу тока при коротких замыканиях, которые чаще всего происходят при нарушении целостности изоляции в проводке и замыкании нуля и фазы. Таким образом, когда автомат срабатывает, происходит защита проводки или электрической начинки бытовых приборов от повреждения и выгорания, а жилого помещения от возможного пожара. Бытовые автоматы для жилых помещений с множеством электробытовых приборов должны быть рассчитаны на ток не менее 16 ампер. Если же в квартире имеются электрическая плита, посудомоечная и стиральная машина, электрический водонагреватель и другая техника с большим энергопотреблением, то может потребоваться автоматический выключатель на 25 ампер и более.

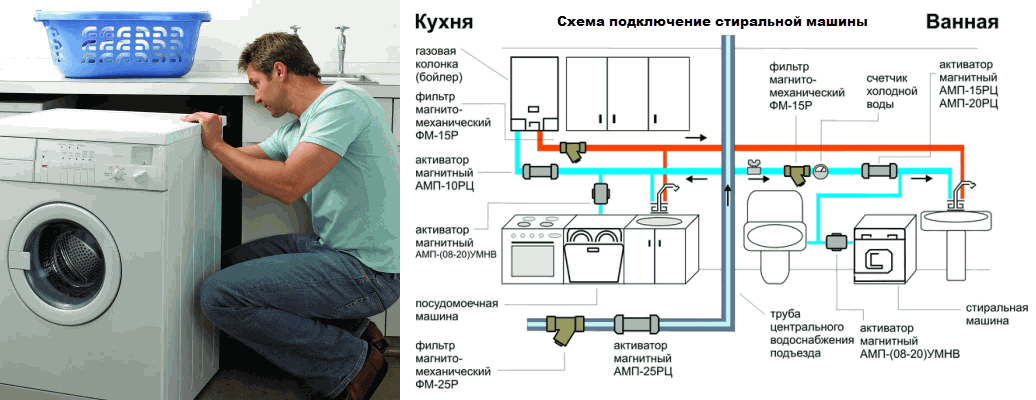

Схема пуско-наладки стиральной машины

Рассмотрим типичный случай со стиральной машиной при включении ее в обычную однофазную сеть без заземления. Представим, что по одной из причин (от старости, износа или механического воздействия) на каком-то фазном проводнике произошло повреждение изоляции, в результате чего фазное напряжение попало на металлический корпус стиральной машины. На работе стиральной машины по выполнению стирки это никак не отразится и ее поведение не вызовет никаких подозрений. Но, если человек случайно коснется одновременно ее металлического корпуса и любого токопроводящего предмета имеющего выход на заземление, например, водопроводного смесителя или батареи отопления, может произойти поражение электрическим током.

В лучшем случае человек испытает неприятные ощущения, укус током. В худшем не исключена остановка сердцем. Токи, протекающие при этом через тело, будут достаточно малы и не достигают той величины, при которых выбивает автомат защиты. Ведь для смертельного поражения человека током достаточно его величины в 50 мА, а автоматы защиты рассчитаны на ток в 16 и более ампер. Чтобы избежать таких случаев, необходимо поставить УЗО.

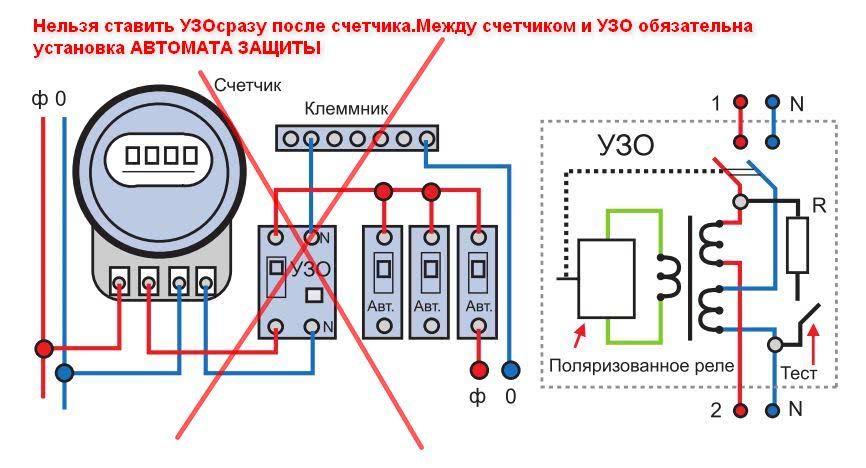

Нельзя подключить УЗО без дифавтомата

УЗО включается последовательно в одну цепь с потребителем (микроволновой печь, стиральной машиной и так далее) и измеряет разницу величину тока, на входе и на выходе. В идеальном случае эта разница должна быть равна нулю. Другими словами, сколько тока зашло, столько и вышло. По этой причине эти устройства еще называют дифференциальным автоматом. Название происходит от английского глагола Difference, что означает разница, отличие. Если же обнаруживается разница, значит, есть ток утечки.

Когда величина тока утечки достигает значения, на срабатывание которой рассчитано УЗО, оно выбивает подачу тока за доли секунды, исключая смертельное поражение человека. Для человека опасны токи величиной более 50 мА, о чем говорилось выше. Поэтому для защиты жизни используют устройства с током утечки не более 30 мА.

Вернемся к вышеупомянутому случаю со стиральной машиной, включенной в обычную однофазную сеть без заземления. При касании человеком корпуса такой машины, находящегося под напряжением в результате пробоя изоляции, устройство отключит ее от сети при обнаружении тока утечки, проходящего через тело человека.

Совсем по-другому будет обстоять дело в том случае, если имеется цепь заземления. При возникновении пробоя напряжения на корпус стиральной машины, ток будет идти по цепи фаза-земля. Поэтому УЗО сразу выбивает цепь питания, обеспечивая тем самым безопасность.

Принцип работы УЗО

Для предупреждения случайного удара током при контакте с бытовыми и промышленными электроприборами было изобретено устройство защитного отключения.

В его основе лежит трансформатор с тороидальным сердечником, который мониторит силу тока на «фазе» и «нуле». Если ее уровни расходятся, то происходит срабатывание реле и отключение силовых контактов.

Проверить УЗО можно нажатием специальной кнопки «ТЕСТ». В результате имитируется утечка тока, и прибор должен отключить силовые контакты

В норме любой электрический прибор имеет утечку тока. Но ее уровень настолько мал, что безопасен для человеческого организма.

Поэтому УЗО запрограммированы на срабатывание при том значении тока, которое может нанести электротравму людям или привести к поломке техники.

Например, при всовывании ребенком в розетку оголенного металлического штыря произойдет утечка электричества через тело, и УЗО отключит свет в квартире.

Скорость срабатывания устройства такова, что организм вообще не испытает никаких негативных ощущений.

УЗО-адаптер удобен возможностью быстрого перемещения между розетками. Он подойдет людям, не желающим заниматься монтажом стационарных защитных устройств

В зависимости от мощности подключенной техники, наличия промежуточных защитных устройств и длины электропроводки применяют УЗО с различным предельным значением дифференциальных токов.

Наиболее распространены в быту защитные аппараты с пороговым уровнем 10 мА, 30 мА и 100 мА. Этих приборов достаточно для защиты большинства жилых и офисных помещений.

Следует помнить, что классический УЗО не предохраняет электропроводку от короткого замыкания и не отключает силовые контакты при перегрузке сети. Поэтому желательно использовать эти приборы в комплексе с другими механизмами электрозащиты, например, автоматическими выключателями.

Это интересно: Замена диммера на обычный выключатель света — излагаем подробно

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А

Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО

При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в этом материале.

Выбор УЗО по параметрам

После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.

Противопожарное УЗО выбирают по номиналу вводного автомата

Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.

Номинальный ток

Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.

Таблица подбора номинала автомата защиты и УЗО

В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.

Величина тока отключения

При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.

Для всех остальных УЗО этот параметр выбирается по простым правилам:

  • Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
  • УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.

Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.

Таблица подбора номинального тока отключения для УЗО

Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.

Тип отслеживаемого тока утечки и селективность

Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.

  • АС — отслеживается переменный ток (синусоидальная форма);
  • А — переменный + пульсирующий (импульсы);
  • В — постоянный, импульсный, сглаженный переменный, переменный;
  • Селективность. S и G  — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.

Выбор типа отслеживаемого тока утечки

УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.

УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.

Правила безопасности в процессе работы

Большая часть правил носит общий характер, то есть их необходимо применять в процессе любых электромонтажных работ.

Если вы решили самостоятельно оборудовать распределительный электрощит, перед тем как установить и подключить УЗО, не забудьте:

  • отключить электропитание – выключить автомат на входе;
  • использовать провода с соответствующей цветовой маркировкой;
  • не применять металлические трубы или арматуру в квартире для заземления;
  • в первую очередь устанавливать автоматический входной выключатель.

Если существует возможность, рекомендуется использовать отдельные приборы для линий освещения, розеток, контуров для стиральной машины и др. В обратном случае достаточно установки общего УЗО.

Для защиты детей все электроустановки из детской комнаты обычно объединяют в один контур и оборудуют отдельным прибором. Вместо УЗО можно использовать дифавтомат

Кроме характеристик самих приборов, важны и параметры других элементов электропроводки, например, сечение электропровода. Его следует рассчитать, учитывая постоянную нагрузку.

Соединять провода между собой лучше с помощью клеммников, а для подключения к приборам – использовать специально предназначенные, промаркированные клеммы, а также схему на корпусе.

Устройство, принцип работы и типы вводных автоматов

Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.

Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.

И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) — вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.

ВА имеет две степени защиты:

  • Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
  • Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.

Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.

Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.

В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.

ВА характеризуются:

  • Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
  • Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
  • Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.

Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.

Автоматы разбиты на три подгруппы В, С, D:

  • В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
  • С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
  • D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.

Подключение УЗО и автоматических выключателей

Если электропотребители в доме или квартире разделены на несколько групп, каждая из которых защищена собственным автоматическим выключателем, то с целью экономии средств можно устанавливать одно УЗО на 2 – 3 таких группы. Сегодня организовать подключение таким образом можно практически в любой бытовой сети: среди современных УЗО с уставкой диф. тока 30 мА имеются модели, рассчитанные на довольно высокие номинальные токи — до 100 А.

Подбирая УЗО для группы автоматов, следует учитывать номинальный ток не только вышестоящего автомата, но и нижестоящих. Поясним на примерах.

Пример 1

Схема к примеру 1

Напомним, что в общем случае рекомендуется устанавливать УЗО с номинальным током, на одну ступень превосходящим номинальный ток выше установленного автомата. Но в данном случае, как видно, каждое из двух УЗО по номинальному току не превосходит, а наоборот уступает вводному автомату: его номинальный ток составляет 50 А, тогда как номинальный ток каждого из УЗО — только 40 А.

Тем не менее, выключатели диф. тока надёжно защищены от перегрузки: суммарный номинальный ток подключённых к каждому из них автоматов составляет всего 32 А (2х16 А), что на 20% меньше номинального тока УЗО в 40 А.

Пример 2

Следующая схема является не столь надёжной:

Схема к примеру 2

Номинальный ток 1-го УЗО составляет 25 А и вводный автомат с номинальным током 40 А его не защищает. Но перегрузка этому прибору не грозит, так как проходящий по нему ток не может превышать 22 А (к УЗО подключены автоматы на 6 и 16 А). А вот 2-е УЗО, рассчитанное на номинальный ток в 40 А, может перегореть: подключёнными к нему автоматами оно не защищается, так как их суммарный номинальный ток составляет 58 А (3х16 + 10), а вводным автоматом защищается, так сказать, впритык.

Если будет иметь место перегрузка, то до срабатывания вводного автомата через УЗО №2 будет протекать ток выше номинального, вследствие чего оно может выйти из строя. Рекомендуется либо установить УЗО с более высоким номинальным током (следующая ступень — 50 А), либо защитить его дополнительным автоматом с номинальным током на ступень ниже (32 А).

Пример 3

А вот эта схема однозначно является неверной:

Схема к примеру 3

Оба УЗО с номинальным током 40 А не защищаются ни вышестоящим автоматом (50 А), ни нижестоящими (суммарные номинальные токи составляют 57 и 48 А).

Оптимальный вариант подключения УЗО

Если имеется несколько УЗО со своей группой автоматов каждое, то очень важно не смешивать провода от разных групп. Для каждой группы лучше предусмотреть свою нулевую шину — при подключении всех потребителей на общую нулевую шину возможны ложные срабатывания УЗО. Подключение с отдельными шинами отображено на следующей схеме

Также здесь показано подключение селективного УЗО

Подключение с отдельными шинами отображено на следующей схеме. Также здесь показано подключение селективного УЗО.

Схема подключения УЗО

Красным цветом обозначена фаза (L), синим — нулевой проводник (N), жёлто-зелёным — заземление (РЕ).

Как видно, селективное УЗО с уставкой тока утечки 300 мА (поз. 3) подстраховывает УЗО 7 и 14 с уставкой тока утечки 30 мА и одновременно защищает цепи освещения (автоматы поз. 5, 6, 12). Защищать осветительную проводку УЗО с уставкой диф. тока 30 мА не имеет смысла, так как здесь вероятность поражения электротоком практически равна нулю.

Подразумевается, что дифференциальный автомат 13 обслуживает выделенную линию, предназначенную для подключения, например, компьютера или стиральной машины, поэтому нулевой проводник от него проложен прямо к нагрузке, а не к нулевой шине.

Дополнительные нулевые шины обозначены поз. 11 и 18. К первой подключены группы розеток 2, 3, 4 и от неё прокладывается провод к УЗО 7; ко второй — группы розеток 5, 6, 7, сама же шина подключается к УЗО 14.

Заметим, что данная схема имеет тот же недостаток, что и приведённая в примере №2: номинальный ток вводного автомата (поз. 1) является таким же, как и УЗО поз.7 и 14 — 40 А, в то время как суммарный номинальный ток подключённых к каждому из этих УЗО автоматов составляет 3х16 = 48 А. Для большей надёжности следовало бы установить УЗО, рассчитанное на более высокий номинальный ток.

При подключении УЗО на группу автоматов выявить место утечки достаточно просто. К примеру, сработало УЗО поз. 7. Нужно отключить автоматы поз. 8, 9 и 10, затем включить УЗО и по одному включать упомянутые автоматы. Как только будет включён автомат цепи с утечкой, УЗО тут же отключится.

От того, правильно ли вы выбрали и установили УЗО, зависит, сумеет ли оно спасти вашу жизнь в случае внештатной ситуации. Поэтому к данному вопросу следует подходить со всей обстоятельностью. Изложенные в нашей статье рекомендации помогут избежать ошибок, которые могли бы стать фатальными.
