Как правильно выполнить вентиляцию кровли

Монтируем правильно элементы вентиляции

Важно правильно установить проходки через кровлю. Для этого нужно следовать простому пошаговому алгоритму:. Наметьте в металлочерепице отверстие под трубу

Потом аккуратно вырежьте его. В черепице закрепите проходной элемент. Используйте для крепления саморезы. Не забудьте перед его креплением нанести герметик. Вставьте аккуратно выход в проходной элемент. Выход может быть канализационный, вентиляционный и т. д

Наметьте в металлочерепице отверстие под трубу. Потом аккуратно вырежьте его. В черепице закрепите проходной элемент. Используйте для крепления саморезы. Не забудьте перед его креплением нанести герметик. Вставьте аккуратно выход в проходной элемент. Выход может быть канализационный, вентиляционный и т. д

Важно, чтобы выход был выставлен абсолютно вертикально. Для проверки используйте уровень. Когда убедитесь, что выход установлен правильно, закрепите его саморезами

Соедините выход вытяжки с воздуховодом, который расположен непосредственно внутри дома. Для этого нужно использовать трубу с гофрированием. Она будет протянута через слои паро- и гидроизоляции, а также через утеплитель. Обязательно обеспечьте хорошую гидроизоляцию в местах ее прохождения. Для этого нужно использовать липкую ленту, а также уплотнитель, герметик

Когда убедитесь, что выход установлен правильно, закрепите его саморезами. Соедините выход вытяжки с воздуховодом, который расположен непосредственно внутри дома. Для этого нужно использовать трубу с гофрированием. Она будет протянута через слои паро- и гидроизоляции, а также через утеплитель. Обязательно обеспечьте хорошую гидроизоляцию в местах ее прохождения. Для этого нужно использовать липкую ленту, а также уплотнитель, герметик.

Вы должны понимать, что проходка должна выдерживать определенную нагрузку, в том числе и вибрацию, атмосферное давление, температурные перепады. Для изготовления проходки используются разные материалы. Это чаще всего силикон, резина. Преимущество этих материалов в том, что им не страшна коррозия, палящее солнце. Они будут плотно прилегать к крыше. Помните, что это один из главных барьеров, которые будут защищать систему стропил. Если не обеспечить хорошую защиту, дерево начнет быстро гнить.

Важно! При подборе проходных элементов учитывайте материал самой кровли и размер диаметра того объекта, который планируете выводить. При установке вентиляции важно правильно обустроить проход шахты через кровлю. Тут нужно будет устанавливать узел прохода

Есть несколько его видов. У них есть отличия в монтаже. Для каждого вида характерны свои особенности установки

Тут нужно будет устанавливать узел прохода. Есть несколько его видов. У них есть отличия в монтаже. Для каждого вида характерны свои особенности установки

При установке вентиляции важно правильно обустроить проход шахты через кровлю. Тут нужно будет устанавливать узел прохода. Есть несколько его видов

У них есть отличия в монтаже. Для каждого вида характерны свои особенности установки

Есть несколько его видов. У них есть отличия в монтаже. Для каждого вида характерны свои особенности установки.

При выборе узла учитывайте вид вентиляции.

Воздуховоды чаще всего устанавливаются на стаканах из железобетона. Закрепляются они анкерными болтами или гайками. Подобные узлы будут переносить воздух, если влажность не выше 60%.

Нужно ли утеплять вентиляционный выход?

Вопрос о необходимости утепления вентиляции и в частности ее выхода на крышу достаточно часто задается самостоятельными застройщиками. Ответ на него однозначный: утепление должно быть обязательно!

Если не уделить утеплению должного внимания, то в морозы можно остаться без вентиляции

Выход вентиляции находится на улице и подвергается воздействию отрицательных температур, а ветер только ускоряет процесс охлаждения. Замерзнув, стенки вентиляционного канала начинают охлаждать проходящий по нему теплый воздух из помещения. В итоге значительно уменьшается сила тяги.

При этом создаются два отрицательных явления:

• Если теплый воздух из помещения идет вверх, стремясь выйти на улицу, то охладившись от стенок он вновь начинает опускаться вниз, создавая противотягу и завихрения, препятствуя нормальной работе вентиляции;
• Удаляемый из помещений теплый воздух содержит испарения от жизнедеятельности человека. Соприкасаясь с холодными стенками вентканала, эта влага превращается в росу и каплями начинает стекать по вентканалу обратно, создавая прекрасные условия для развития плесневых грибков.

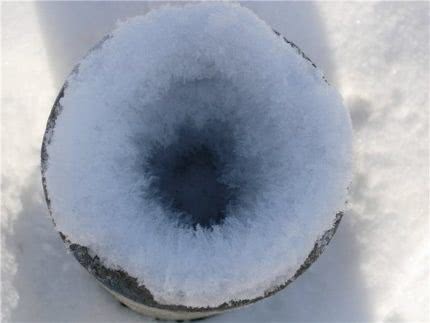

В сильные холода сконденсировавшаяся влага не успевает стечь внутрь и замерзает на самом выходе. Отверстие вентиляционного выхода уменьшается и может полностью перемерзнуть.

Для исключения этих проблем вентиляционный выход должен быть достаточно утеплен. Самый простой способ – это применение вентиляционных выходов заводского изготовления. Производитель делает конструкцию двухстенной и закладывает в нее утеплитель.

Если выход устроен обычными вентиляционными пластиковыми или металлическими трубами, то их можно утеплить самостоятельно. Лучше всего для этих целей подходит трубчатый утеплитель из вспененного полиэтилена (применяется для утепления труб канализации, воды и отопления), рулонный изолон или подобный материал.

Он удобно наносится простым оборачиванием в несколько слоев и фиксируется армированным скотчем. Полиэтилен и изолон не боятся воды и солнечных лучей, а птицы и насекомые не проявляют к ним интерес.

Применять фольгированный утеплитель необязательно: он стоит значительно дороже, а эффект от металлического слоя вряд ли будет заметен. Главное выполнить достаточную толщину утеплителя, которую рекомендуется делать не менее 30 мм.

Закрепляя на трубе рулонный утеплитель хорошо проклеивайте все стыки скотчем. Теплоизоляция, выполненная в виде скорлупы для труб хорошо держится без дополнительных ухищрений

Также для утепления вентиляционного выхода подойдет минеральная вата. Однако поверх нее придется сделать защитный чехол из прочного материала (стеклохолст, оцинкованный или пластиковый лист и т.п.) для защиты от ветра, осадков и птиц. Наиболее удобна для таких целей минеральная вата в рулонах: она просто оборачивается вокруг трубы.

Кроме того, если обдумываете, как же лучше закрепить вентиляционную трубу на крыше и заодно ее сразу утеплить, отлично подойдут элементы сэндвич дымоходов. Они просты в монтаже и снабжены утеплителем, установленным в заводских условиях.

Используя такую трубу, вы избавите себя от проблем с нанесением теплоизоляции и защитой ее от внешних воздействий

Кроме того, дымоходы имеют стандартные проходные узлы, обеспечивающие герметичное соединение, а также стандартные дефлекторы и зонтики для защиты от осадков и ветра.

Еще одним плюсом применения дымоходов для изготовления вентиляционных выходов является возможность соединения их хомутами под растяжки для последующего надежного крепления. А срок службы труб дымохода из нержавеющей стали в роли вентканала практически не ограничен.

Советы специалистов

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.

Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:

• проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
• оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
• Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.

Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.

Последствия слабой или нулевой вентиляции

Завершая тему, нельзя не коснуться неприятностей, к которым может привести отсутствие или неэффективная работа коньковой вентиляции. В начале этой статьи уже упоминалось, что последствия от неправильно организованного вентилирования могут быть достаточно серьезными, вплоть до полной замены крыши.

Конечно, для чтобы довести ситуацию до такого состояния необходимо серьезно нарушить правила устройства перекрытий и крыши или долгое время не обращать внимания на проблемы с вентиляцией. Однако вероятность столкнуться с неприятностями все же велика.

В первую очередь проблемы с вентиляцией кровли приводят к повышению влажности и конденсации влаги на элементах кровли. Зимой влага конденсируется на конструкциях кровли и превращается в иней, который при оттепели тает и превращается в воду.

Растаяв этот иней намочит стропильную систему и попадет в утеплитель. Следствием станет снижение эффективности теплоизоляции и расселение гнилостных микроорганизмов

Последствия такого явления самые неприятные и разрушительные:

• Намокшие деревянные конструкции поражаются грибком и постепенно разрушаются;
• Металлические крепежные элементы начинают ржаветь и теряют прочность;
• Конденсат, капающий с конструкций крыши на утеплитель перекрытия или мансарды, проникает в него, сводя на нет теплоизоляционные свойства.

Второй распространенный вид негативных последствий от неправильной установки коньковой планки или конькового аэратора, либо отсутствия в них уплотнителя – это попадание в конструкцию крыши посторонних предметов.

В ветреную погоду в подкровельное пространство могут проникать дождь или снег, приводя к намоканию элементов кровли или утеплителя.

Устанавливайте вентилируемый конек таким образом, чтобы коньковая планка надежно и с запасом перекрывала зазор между скатами в верхней части крыши

При отсутствии конькового уплотнителя или ленты на чердак могут проникать птицы. Они могут свить там гнезда и досаждать постоянными шумами, а могут расковыривать и вытаскивать для строительства своих гнезд утеплитель.

Принимая решение об установке конькового элемента без уплотнителя или ленты понаблюдайте или поинтересуйтесь у соседей о том, много ли мелких птиц в этой местности

Еще одним опасным последствием отсутствия коньковой вентиляции может стать образование ледяной дамбы (затора) на крыше. Такое явление присуще плохо утепленным крышам с небольшим наклоном, задерживающим на себе снег, или при наличии снегозадержателей, установленных на карнизах.

Причинами образования ледяного затора является слишком высокая температура воздуха под кровлей из-за утечек тепла и отсутствия вентиляции. В результате снег над чердаком постоянно подтаивает и скатывается вниз. В то же время на карнизном свесе, под которым нет теплого чердака снег не тает и задерживает поступающую сверху воду. Постепенно на карнизе образуется опасный нарост из снега, воды и льда

Особенно опасно такое явление, если под карнизом ходят люди, ведь падение сосулей и наледи может нанести непоправимый вред.

Также нужно отметить, что коньковая вентиляция является лишь составным элементом в вентиляции кровли и чердака и по сути представляет собой вытяжку. Исходя из этого, для ее нормальной работы требуется обеспечить приток воздуха под кровлю, например, через карнизные продухи.

Если этим пренебречь, то в отсутствие необходимого притока воздуха, даже идеально сделанной коньковой вентиляции просто нечего будет вытягивать на улицу, а водяные пары продолжат скапливаться в конструкции крыши и разрушать ее.

Кроме того, устраивая коньковую вентиляцию, нельзя забывать об установке пароизоляции перекрытия и утепленных скатов мансарды, они защитят от бытовых испарений утепленные конструкции. В холодных крышах барьеры от пара не используют. Для защиты от атмосферной воды как утепленных, так и холодных крыш необходима гидроизоляция.

Также обязательной составляющей вентиляции крыши являются слуховые и фронтонные окна. Первые сооружают на вальмовых и шатровых типах крыш, вторые – на односкатных, двускатных и ломаных. Кроме них в качестве дополнения монтируют вентиляционные клапаны с вентиляторами и без, отдушины и прочие устройства.

Виды аэраторов

Устройство вентиляционной системы зависит от площади скатов, характера использования подкровельного помещения и используемого кровельного материала. Монтаж вентиляции для «теплых» мансардных крыш сложнее и дороже, чем для холодных. Чтобы определить оптимальный состав и взаимное расположение элементов, выполняют монтаж, основанный на определении объема воздуха в чердачном помещении. Для оборудования вентилируемого конька используются аэраторы следующих видов:

• Непрерывные аэраторы, которые устанавливаются вдоль всего конька. Они представляют собой пластиковый уголок, в торцах которого изготовлены вентиляционные зазоры, или гофрированную вентиляционную ленту. Аэраторы непрерывного типа считаются более эффективными, так как обесчещивают равномерную циркуляцию воздуха. Чаще они устанавливаются не на крыши из металлочерепицы и профнастила, а на конструкции с рулонными покрытиями на основе битума, так как им требуется более активная вентиляция.

  Вентиляционная коньковая лента

• Точечные аэраторы. Точечные аэраторы представляют собой небольшие трубки на треугольном основании, которые устанавливают на коньке крыш из металлочерепицы и профлиста с шагом 1-1,5 м. Монтаж вентилируемых коньковых профилей такого типа выполняют, если крыша имеет маленькую площадь или относится к холодному типу, так как они обладают низкой эффективностью.

Важность вентиляции

Кровля – критический модуль здания, который непрерывно подвергается различным воздействиям, происходит оно с постоянством. Следствием такого воздействия становится:

• появление конденсата;
• распространение плесени и грибка;
• разрушение стропильной системы;
• коррозия кровельного материала;
• появление деформации кровельного материала;
• разрушение строительного материала;
• повышенная теплоотдача кровли.

Виновником всего происходящего является неправильный подход к вентилированию вальмовой кровли. В процессе жизнедеятельности человек выделяет пар или теплый воздух с повышенной влажностью. Такой же процесс происходит и с приборами, на которых производится готовка или нагрев жидкостей. В силу физических законов теплые пары поднимаются. На своем пути они встречают различные преграды, доходя до кровельного настила. Последний одной стороной контактирует с холодным воздухом снаружи. Как только теплый воздух доходит до кровли и резко охлаждается, он становится конденсатом, который оседает на стропильной системе и кровельном настиле. Из-за постоянного наличия влаги и происходят процессы, о которых говорилось выше.

Решением проблемы является своевременное удаление излишка влаги из-под кровли. Обычно для этих целей сооружается холодный чердак. Даже в зданиях, где используется плоская кровля, присутствует небольшой зазор, который и выполняет роль вентиляционного, чтобы своевременно удалять влагу. Конденсат может образоваться не только вследствие подъема теплого воздуха. При наличии повреждения кровли или при сильном колом ветре при осадках, часть воды может попадать под кровлю. Если своевременно не высушить конструкцию, то придется расплачиваться дорогостоящим ремонтом.

Металлическая кровля чаще всего имеет защитное покрытие от коррозионного воздействия. Но мягкая кровля наиболее подвержена воздействию влаги. Чаще всего это проявляется в расслоении и потере герметичности. Влага попросту скапливается под мягким кровельным настилом. Как только происходит нагрев от солнечных лучей, влага под настилом начинает расширяться и появляются вздутия. Это портит внешний вид, а также приведет к растрескиванию при охлаждении. В некоторых случаях фрагментарным ремонтом не обойтись и приходится делать капитальный.

Если подкровельное пространство имеет утепление минеральной ватой или другим материалом, то повышение влажности приводит к ухудшению изоляционных свойств. При этом тепло из-под кровли отводится в несколько раз быстрее. Следствием этого становится увеличение расхода топлива для отопления и расходов на него. Если своевременно ничего не предпринять, то при резком понижении температуры произойдет обледенение и возникнет вероятность обрушения всей конструкции. Все это говорит о необходимости реализации вентиляции для вальмовой кровли.

Советы, рекомендации и возможные ошибки

Часто вентиляционная система устанавливается при строительном процессе, в случае появления возможности планировки вывода, расчета периметра, выбора оптимального места на кровле и др. В построенном доме оборудовать вентиляцию труднее. Внешнее изменение внутри помещения может пагубно сказаться на элементах кровли: стропилах, обрешетке и т.д.

Неправильная установка может привести к следующим последствиям:

• слабая тяга;
• проникновение запаха из одной комнаты в другие;
• проникновение влаги внутрь жилища;
• высокая влажность;
• недостаток кислорода;
• возникновение грибковых бактерий на стене, потолке, полу;
• неприятный запах в помещении;
• появление копоти в кухонном помещении;
• проникновение вглубь здания дыма от остальных труб;
• повышение интенсивности болезней жильцов;
• замерзание частей конструкции.

Надлежащий монтаж труб вентиляции на кровле является залогом уютного жилья и здорового состояния жильцов.

Совершив грамотный выбор расположения вывода вентиляционного трубопровода на кровле, соблюдая технологию его монтажа и используя вспомогательные устройства довольно просто создать благоприятное передвижение воздуха внутри системы и создать уютную атмосферу внутри жилища.

Предназначение кровельной вентиляции

Система вентилирования кровельной системы выполняет одновременно несколько важных функций, благодаря которым повышается комфортность проживания в доме и продлевается эксплуатационный срок крыши.

Основная функция вентиляции заключается в удалении из подкровельного пространства паров, которые поднимаются из жилых помещений. В процессе вентилирования циркулирующий воздух не допускает скопления влаги на внутренней поверхности кровельного пирога, откуда она может проникать внутрь кровли.

Движение воздушных масс в кровле обеспечивает не только выветривание лишней влаги, но и равномерное распределение температуры. В результате все элементы «пирога» достаточно хорошо прогреваются во время отопительного сезона. Поэтому кровля с хорошей вентиляцией меньше обрастает сосульками, которые создают дополнительную нагрузку на покрытие.

В летний период вентиляция необходима для охлаждения кровли

Особенно это важно для домов с мягким кровельным покрытием, которое сильно нагревается и может даже при высоком уклоне скатов оплавляться и сползать.

Схема вентиляционной системы кровли Источник gkds.ru

Обустройство высокоэффективной вентиляции крыши

Обычно подкровельная вентиляция решается устройством слуховых окон либо созданием системы с поступлением воздуха через продухи и выходом сквозь аэраторы кровли. Классическая система со слуховыми окнами размерами примерно 0,8х0,6 метра на противоположных сторонах чердака применима только к холодным нежилым помещениям и малоэффективна. При ее использовании остаются слабо проветриваемые зоны под окнами и над ними.

Более современным методом станет система вентиляции кровли приточно-вытяжного пассивного либо комбинированного типа. Подача воздуха производится сквозь продухи, суммарное сечение которых должно соответствовать одной пятисотой части общей площади чердачного помещения. Отверстия защищают решетки, выполненные из металла или пластика. Они препятствуют накоплению мусора, проникновению птиц.

Удобной зоной обустройства продухов приточных является нижняя сторона свисающего карниза. Покрытие этой зоны называется софитом. Софит защищает от попадания снега, дождя в нем оптимально размещать приточные отверстия.

Кроме приточных продухов применяются следующие необходимые элементы вентиляции кровли:

• аэраторы линейные конькового типа, обеспечивающие выход воздуха на двухскатных крышах с углами начиная с 14 и до 45 градусов;
• решетки вытяжные щипцовые в боковых зонах кровли;
• скатные кровельные вытяжные выходы;
• аэраторы точечные грибообразного вида для вытяжки воздуха в количестве одной единицы на каждые сто метров квадратных площади ската кровли;
• турбоаэраторы, проходящие через кровлю и эффективно удаляющие воздух из мансарды.

Ветиляция внутренних помещений через кровлю

Вентиляция фальцевой кровли

Фальцевая крыша, как и все остальные виды кровель, нуждается в нормальной циркуляции воздуха в подкровельном пространстве. И это обеспечивают с помощью зазора между покрытием и теплоизоляционным слоем не менее 50 мм, для чего собирают обрешётку из бруса 50х40 или 50х50 мм. К тому же утеплитель для большей надёжности защищают пароизоляционной плёнкой.

Для вывода влаги из вентзазора на крыше монтируют выход вентиляции для фальцевой кровли на расстоянии от конька не более чем 0,6 м.

Уложенная по всем правилам и хорошо проветриваемая фальцевая кровля прослужит около 25 лет без капитального ремонта.

Заключение

Кровля частного дома должна хорошо вентилироваться, иначе элементы кровельного пирога будут подвергаться негативному воздействию конденсата. Они быстро утратят свои первоначальные технические характеристики, и возникнет необходимость из замены. Кроме того, без качественной вентиляции крыши в помещениях дома будет сыро, а на отопление потребуется больше энергозатрат

Поэтому очень важно грамотно запроектировать и правильно возвести кровлю с эффективной системой проветривания, учитывая при этом тип конструкции крыши, вид кровельного материала, климатические условия региона и другие важные факторы

Естественная вентиляция с выводом на чердак

Гравитационная, она же естественная вентиляция обеспечивает циркуляцию воздуха по знакомому со школы принципу: теплый воздух легче холодного. Теплый воздух поднимается по воздуховодам для вытяжки, расположенным максимально высоко. Более холодный воздух из приточных воздуховодов поступает в дом.

Вентиляционные воздуховоды в одно- и двухэтажном частном доме можно объединить в одну систему только при наличии хорошей системы вентиляции на самом чердаке. Это сокращает количество воздуховодов на крыше

Если на чердаке и в кровельном пироге грамотно устроена эффективная подкровельная вентиляция, то системы отвода отработанного воздуха можно полностью или частично объединить.

Циркуляцию и отвод загрязненной воздушной массы в пределах чердака обеспечит действие:

• фановых стояков;
• аэраторов (воздуховод с выходом на улицу, принудительно обеспечивающий постоянную циркуляцию воздуха на чердаке);
• грамотного устройства кровельного пирога (самый простой — это вентиляция при помощи 2-ух зазоров под кровлей и над стропилами);
• кровельных вентилей, врезающихся непосредственно в кровельную систему.

Если в пределах неотапливаемого чердака организована естественная система вентиляции, рациональным решением является объединение всех вентиляционных труб на чердаке для вывода через общую вентиляционную шахту.

Один вентиляционный стояк может решить проблемы с конденсатом на чердаке. Естественная система вентиляции замыкается на него

При достаточной вентиляции чердака конденсат на нем не скапливается. К сожалению, далеко не всегда кровельные вентили или чердачные зазоры обеспечивают ее полной мере.

Вентиляция холодного треугольника неотапливаемой двухскатной крыши (именуют его фронтоном или щипцом) осуществляется путем устройства вентиляционных окон или отверстий с выходом на улицу. Это гарантирует достаточную циркуляцию воздуха на чердаке

Слуховые и вентиляционные чердачные окна, которые можно закрывать и открывать, должны обеспечить большую циркуляцию воздуха, чем другие способы естественной вентиляции чердака. К примеру, пробуренные в фронтонах приточные и вытяжные отверстия.
