Вентиляция в дачном туалете

Вентиляция в дачном туалете

       Во время строительства  туалета и душа на загородном  участке мы упустили момент, когда нужно было сделать вентиляцию в дачном туалете

После полугода эксплуатации этого важного сооружения мы решили исправить эту оплошность

  Вопросы вентиляции в проекте дачного туалета и душа были учтены, но не кабинки, а выгребной ямы. Из неё мы вывели вентиляционную трубу, по которой неприятный запах должен был уходить  на улицу. Но, возможно, помещение сделано герметично, или крышка сиденья закрывается неплотно, но в кабинке дачного туалета иногда присутствовали посторонние запахи. Чтобы от них избавиться, мы решили сделать вентиляцию дачного туалета, непосредственно самой кабинки.

ДЕЛАЕМ ВЕНТИЛЯЦИЮ ДАЧНОГО ТУАЛЕТА

   Для устройства вентиляции  нам понадобятся: канализационные пластиковые трубы диаметром 110 мм длиною 2 м и 50 см, соединительный угол на 90 градусов, зонт для защиты от осадков, декоративная вентиляционная решётка, хомуты.

   Первым делом в стене строения нужно просверлить отверстие большого диаметра для вентиляции. Так как дачный туалет мы построили из доски толщиной 20 мм,  чтобы её прорезать, нам потребуется металлическая отрезная коронка диаметром 120 мм.    Отметим место, где будет находиться вытяжное отверстие (по закону физики, тёплый воздух поднимается снизу вверх, поэтому вытяжку нужно делать в верхней части помещения), закрепим коронку на дрели и высверлим 2 отверстия, снаружи дачного туалета и внутри кабинки.      Через появившийся иллюминиатор несколько секунд любуемся зимним пейзажем русской деревни и продолжаем работу дальше.

   Соединим трубы между собой при помощи переходного уголка на 90 градусов. Вставим получившуюся конструкцию в отверстие, сделаем карандашом отметку  и отрежем лишнее от короткого куска трубы.     Теперь систему вентиляции закрепим на стене строения. Расстояние между ними составляет 13 см. Чтобы закрепить соединительный хомут, возьмём кусок металлопласта, отрежем его длиной 13 см (он будет использоваться в качестве упора между хомутом и стеной дачного туалета) и с помощью 15-ти сантиметрового самореза прикрутим к стене. Так же закрепим второй хомут.     Защёлкнем вентиляционные трубы  в крепления, не забыв надеть сверху зонтик от природных осадков.     Проверим вертикаль системы с помощью строительного уровня.

   В продолжении работ  прикрутим на пару саморезов вентиляционную решётку внутри помещения.     Щели между трубой и стеной можно запенить монтажной пеной      или замазать силиконовым герметиком.

   Теперь просверлим отверстие в стене снизу для доступа в туалет свежего воздуха, чтобы сделать в кабинке небольшой сквозняк.

   Закроем его с двух сторон декоративными решётками, прикрутив их на саморезы.    Свежий воздух, заходя снизу внутрь помещения через вентиляционное окно, поднимется вверх и выйдет через вытяжку, забрав с собой посторонние запахи.

   На этом монтаж системы вентиляции дачного туалета закончен.     Неприятный запах из кабинки теперь будет уходить на улицу.

Видео

Устройство естественной вентиляции

Чтобы избавиться от зловония, вентиляция уличного туалета должна быть как внутри кабинки, так и внутри выгребной ямы. Так как в яме ядовитые газы можно вытеснить только естественным путем, то начинать надо с нее.

Монтаж вентиляции в выгребной яме выполняют одновременно с ее строительством. Позади туалета параллельно стене устанавливается труба диаметром 11 см. Нижний ее конец должен входить в яму, но не достигать уровня максимальной наполненности емкости. От конца трубы до нечистот должно оставаться не менее 20 см. Если выгребная яма находится полностью под кабинкой, то вертикальную трубу соединяют с нею при помощи углового переходника.

Высота трубы зависит от высоты кабинки. Она должна быть выше крыши примерно на 1 м. Трубу следует плотно зафиксировать на стене при помощи металлических скоб или хомутов.

Для защиты от атмосферных осадков верхний конец трубы следует оборудовать зонтиком. Установка дефлектора вместо зонтика не только защитит от осадков, но и увеличит тягу. А установка дефлектора с функцией флюгера может увеличить тягу на 30%.

Следующий этап – это работы внутри кабинки. Монтаж вентиляционной системы состоит в создании приточного и вытяжного отверстий.

Приточное отверстие служит для поступления свежего воздуха в кабинку туалета. Его следует просверлить внизу стены, примерно в 15 – 20 см от пола. Диаметр должен составлять более 10 см. Для предотвращения попадания внутрь туалета листвы, пыли, различных насекомых на приточное отверстие в стене желательно установить вентиляционную решетку.

Вытяжное отверстие сверлят в противоположной стене на максимальной высоте. В нем закрепляется переходник с углом 90° и диаметром 11 см. В него вставляется вертикальная труба, которая закрепляется в стене при помощи хомутов или скоб. На конец трубы следует установить зонтик для предотвращения попадания снега и дождя.

При монтаже вентиляции в туалете на даче своими руками следует обратить внимание на качество используемых труб. Они должны быть устойчивыми:

• к воздействию метана и сероводорода;
• к воздействию атмосферных осадков;
• к высоким и низким температурам.

Оптимальным решением являются пластиковые трубы.

Как часто нужно чистить туалет на даче

Периодичность чистки зависит от объема выгребной ямы и интенсивности ее наполнения. Туалет на даче ставят максимально дальше от дома. Обычно используют задний двор или участок в конце огорода. Вспоминают о туалете только по мере необходимости.

Хозяин дачи забывает следить за наполнением ямы. Когда нечистоты поднимутся до критического уровня, о проблеме начнет сигнализировать плохой запах. Туалет становится неприступным местом, пользоваться им невозможно.

Важно! Плохие запахи, распространяемые по даче из переполненного туалета, могут стать причиной ссоры с соседями. Источником появления плохого запаха являются вредные бактерии

В жару органические отходы начинают бродить. Быстрое развитие микроорганизмов и их жизнедеятельность сопровождается выделением ядовитых газов. Избавиться от них невозможно, пока яма туалета будет переполнена. Кроме воздуха, бактерии заражают землю на даче, проникают в растущие овощи, корнеплоды, салатную зелень. Попадая с пищей в организм человека, микроорганизмы вызывают инфекционные заболевания

Источником появления плохого запаха являются вредные бактерии. В жару органические отходы начинают бродить. Быстрое развитие микроорганизмов и их жизнедеятельность сопровождается выделением ядовитых газов. Избавиться от них невозможно, пока яма туалета будет переполнена. Кроме воздуха, бактерии заражают землю на даче, проникают в растущие овощи, корнеплоды, салатную зелень. Попадая с пищей в организм человека, микроорганизмы вызывают инфекционные заболевания.

По стандарту под туалет выкапывают яму объемом 1,5-2 м3. При проживании на даче только в летний сезон 3-5 человек она заполнится по истечении 7-10 лет. Если пользоваться туалетом круглый год, время заполнения сократится почти вдвое. Однако до максимального переполнения дотягивать нежелательно. Жидкость в нечистотах зимой замерзает, во время летней жары частично испаряется и впитывается в землю. Оставшиеся фекалии затвердевают. Удалить их из ямы сложно. Придется заниматься тяжелой ручной чисткой.

Совет! Чтобы упростить уход за туалетом, оптимально вручную яму очищать по окончании каждого сезона на даче.

Естественно, что ежегодно владелец дачи не захочет заниматься чисткой туалета. Обычно придерживаются периодичности 1 раз в 3-5 лет. Если на даче есть подъезд для ассенизаторской машины, то откачку можно делать реже, не допуская переполнения ямы.

Как сделать вентиляцию

Конструкция дачного туалета с выгребной ямой и вытяжкой

Перед началом работ следует подготовить необходимый инструмент:

• штыковая лопата;
• дрель – если стены кабинки деревянные;
• перфоратор – если кирпичные стены;
• ножовка по металлу;
• рулетка;
• уровень;
• саморезы.

Вентиляционная система выгребной ямы своими руками

С помощью штыковой лопаты выкапывается отверстие над ямой, диаметр которого должен быть немного больше размера трубы. Такое отверстие следует делать возле задней стенки кабины, чтобы можно было удобно закрепить трубу с помощью хомутов. Опустить трубу в яму на такую глубину, которая будет меньшей, чем максимальная отметка наполняемости. То есть так, чтобы в вентиляционный ствол не попали отходы.

Вытяжка выгребной ямы

С помощью крепежей и хомутов труба фиксируется на стене кабинки. Снизу прикапывается землей. Сверху одевается дефлектор или зонтик.

Преимущества дефлектора состоит в том, что это устройство способно увеличить тягу до 30% за счет силы ветра. Поэтому по возможности стоит отдать предпочтение дефлектору, а не обычному зонтику, который только защищает от осадков.

Такая простая конструкция вентиляции выгребной ямы, сделанная своими руками, позволит предотвратить неприятный запах в туалете. Если кабина сделана не герметично, есть щели, проемы, открывающиеся окна, а унитаз или сиденье имеет плотную крышку, то будет достаточно только вытяжки из ямы. Но, в таком случае, немого неприятного запаха все же будет присутствовать. Если же есть необходимость избавиться и от него, то следует приступить к оборудованию вентиляционной системы внутри кабинки.

Вентиляция в кабинке туалета своими руками

Последовательность действий:

Система вытяжки и вентиляции в дачной кабине туалета

• сверху, по задней стенке туалета, делается круглое отверстие по диаметру приготовленной пластиковой трубы. Оно должно быть максимально высоко, но на расстоянии не менее 15 см от уровня крыши. Отверстие делается с помощью дрели или перфоратора;
• в полученный проем устанавливается угловая труба;
• щели задуваются монтажной пеной;
• к угловому элементу крепится основная часть трубы;
• с помощью хомутов и крепежей труба фиксируется к внешней стене туалета;
• сверху одевается зонтик или дефлектор;
• внутри обрезается лишняя часть трубы и закрывается декоративной вентиляционной решеткой.

На следующем этапе нужно сделать отверстие внизу для обеспечения притока холодного воздуха:

Принудительная вытяжка из септика в дачном туалете

• с помощью дрели или перфоратора сверлится отверстие в нижней части стены, на расстоянии 20–30 см от пола. Лучше выбирать противоположную стену, той, в которой установлена труба;
• устанавливаются две декоративные решетки с помощью саморезов или других крепежных элементов.

Это завершающий этап – вентиляция в дачном туалете готова.

Если в холодное время года будет сильно дуть из нижнего отверстия, то можно его закрыть заслоном.

Организация вентиляции с выходом в стену

Система вентиляции дома не может быть основана на одном принципе. Важнейшее значение имеет целостный подход. Постоянный воздухообмен может быть обеспечен только при достаточной подаче воздуха. Вот почему так важны естественные способы введения чистого воздуха и принудительная вентиляция в стене. В первом случае речь идет о вентиляции дома путем открытия окон.

Естественная вытяжка

Вытяжка естественного воздуха относится к набору средств для прокладки вытяжных каналов без использования вентиляторов наружного воздуха. Из-за низкой эффективности и зависимости от внешних погодных условий эти системы требуют хорошей подачи воздуха. При оснащении дома естественно функционирующим вентиляционным каналом необходимо продумать его выход в каждом помещении здания и оснастить эти помещения приточными клапанами, которые устанавливаются на стене напротив вытяжного проема.

Установки принудительного действия

По сравнению с естественной вытяжкой, капот с принудительной вентиляцией через стену снаружи оснащен электродвигателем с крыльчаткой, которая всасывает отработанный воздух из жилого помещения. В зависимости от площади помещения или всего здания такие блоки могут иметь разную вместимость. Полноценная система также оснащена приточными вентиляторами, вдувающими массу снаружи в интерьер, которые работают одновременно с вытяжными вентиляторами.

Скорость воздуха в доме в этих условиях составляет от 5,5 до 3 кубических метров в час, что похоже на легкий ветерок. Поэтому такие установки могут вызывать дискомфорт у особо чувствительных людей.

Комбинированное устройство вентиляции

Схема вентиляции со смешанными фильтрами основана на принципе прокладки сети разветвленных воздуховодов для естественной конвекции воздушных масс и оснащения отдельных помещений приточной арматурой. Кроме того, в местах, где водяной пар и влага накапливаются больше всего, через стену организуется принудительная вентиляция снаружи в виде надстенных устройств.

Эта система является наиболее эффективной, так как обеспечивает гибкость при очистке. При хорошей внешней тяге можно избежать использования электроприборов, тем самым сэкономив расходы.

Какой вариант лучше

Аргументы в пользу естественной и комбинированной вентиляции:

1. Приемлемые финансовые затраты на установку и эксплуатацию.
2. Минимальное потребление электроэнергии. Вытяжные вентиляторы в комбинированных системах работают с перерывами и потребляют в общей сложности 100-200 Вт/ч. Для воздухозаборников с подогревом потребуется больше – около 500 Вт на комнату.
3. Естественная принудительная вентиляция способна обеспечить нормативный воздухообмен в одно- или двухэтажном здании, особенно в бунгало.
4. Нет необходимости выделять площадь в здании для размещения вентиляционного оборудования и прокладки воздуховодов.
5. Устраняет необходимость в техническом обслуживании агрегата, ежегодной очистке фильтров и воздуховодов.

И последний нюанс: если принудительная вентиляция изначально не предназначалась для дома, выделение места для воздуховодов будет затруднено. Вам нужно будет творчески подойти и разместить вентиляционные каналы под полом или в деревянных потолках, чтобы пройти через помещения. Кроме того, часть жилой площади будет занята бытовой техникой, о чем эксперт рассказывает на видео:

Обустройство дачного санузла

Такой способ обустройства санузла считается одним из наиболее оптимальных вариантов, поскольку в результате можно получить следующие преимущества:

• удаляют собравшиеся нечистоты через специальное отверстие, расположенное сзади постройки;
• пол в кабинке имеет надежное основание, а значит, испарения от нечистот не смогут сократить срок эксплуатации строения;
• в конструкции предусматривают естественную вентиляцию, что содержит и чертеж дачного туалета .

Проблема, как устранить запах в туалете, волнует многих владельцев загородных дачных клозетов. Прежде всего, в обязательном порядке требуется вентиляция. Наличие неприятного запаха относится к побочным результатам эксплуатации клозета. Нельзя допускать чрезмерной концентрации газа в санузле, поскольку это может привести к небольшому отравлению, а также к возможному ухудшению здоровья.

Систему вентиляции следует продумывать при проектировании строительства санузла. При этом определяют его месторасположение, вычисляют необходимый объем емкости для нечистот и выбирают материал для устройства кабинки. Когда принято решение по выше перечисленным параметрам, рассматривают возможные варианты обустройства вентиляции для уличного туалета.

Как правильно установить систему вентиляции

Сделать эффективную вентиляцию дачного туалета с выгребной ямой своими руками можно лишь при условии комплексного подхода. Стабильная циркуляция воздуха обязательна не только для туалетной кабинки, но и для выгребной ямы.

Монтаж естественной вентиляционной системы

Основным элементом при реализации естественного проветривания чаще всего выступает окошко, предусмотренное в двери или стене. С целью предотвращения попадания осадков расположить его рекомендуется на максимально высоком уровне. Стеклить окно не нужно, лучше просто оборудовать проем москитной сеткой. Она и от комаров оградит, и проветриванию внутреннего пространства препятствовать не будет.

Увеличить интенсивность воздухообмена можно при помощи отверстий, расположить которые лучше всего в нижней части

Важно, чтобы окно находилось на противоположной стороне относительно нижних отверстий. Доступ воздуха к выгребной яме обеспечивает вертикальная труба. Главным условием установки является расположение ее нижней части выше максимального уровня заполнения емкости

Труба должна быть выше клозета как минимум на 7 см, а ее окружность больше, чем 10 см

Главным условием установки является расположение ее нижней части выше максимального уровня заполнения емкости. Труба должна быть выше клозета как минимум на 7 см, а ее окружность больше, чем 10 см

Доступ воздуха к выгребной яме обеспечивает вертикальная труба. Главным условием установки является расположение ее нижней части выше максимального уровня заполнения емкости. Труба должна быть выше клозета как минимум на 7 см, а ее окружность больше, чем 10 см.

ПВХ труба – идеально подходящий вариант для этой задачи. Она легко монтируется и позволяет быстро установить на наружном окончании дефлектор, предотвращающий замерзание воды.

Пошаговая инструкция:

1. Производят расчеты по определению необходимой длины трубы.
2. Лопатой выкапывают проход к выгребной яме.
3. Фиксируют трубу, вставленную в выкопанное отверстие, к стенке постройки.
4. Место вхождения засыпают и трамбуют песком.

Монтаж принудительной системы вентиляции

Вытяжку воздуха из туалетного помещения здесь выполняет вентилятор. Если площадь кабинки около 2 квадратных метров, вполне подойдет силовая установка с мощностью в 30 Вт. Прикрепленный вверху вентилятор необходимо обеспечить питанием. Для этого заранее нужно выполнить работы по подведению электрического кабеля.

По причине того, что выгребная яма не обладает достаточным объемом воздуха, применять к ней искусственную вентиляцию не рекомендуется. В процессе работы силовой установки будет образовываться разряженная атмосфера. И восстановить ее можно только за счет воздуха из кабинки.

Решив сделать вентиляцию дачного туалета своими руками, очень важно проводить все строительные работы в строгом соответствии с технологиями и стандартами. В случае малейшей неуверенности в своих силах настоятельно рекомендуется обратиться за помощью к специалистам

Сборка каркаса

На получившуюся основу устанавливают каркас. Точная пошаговая инструкция по сборке зависит от выбранной модели домика. Первым делом крепят несущие опоры, затем – брусья для крыши и стяжку для стульчака (если нужна). Потом приступают к установке диагональных креплений. Далее следует монтаж передней и задней стенки, обрешетка боковых сторон.

Затем устанавливают крышу, монтируют унитаз и коммуникации, проводят вентиляцию. Последней идет установка двери. Перед работой делают повторные замеры, чтобы обеспечить плотное закрытие домика. В маленьком туалете дверной проем должен обязательно открываться наружу, иначе пользоваться отхожим местом станет затруднительно. После сборки каркаса в помещение устанавливают полки, держатель для туалетной бумаги, шпингалеты и прочую фурнитуру.

Полезные советы

1. Пред тем как строить дачный туалет правильно выберите место, лучше всего, если оно будет подольше от строений и расположено в низине.
2. При изготовлении вентиляции лучше рассчитать все предварительно и сделать все этапы ничего не упуская, только в этом случае можно быть уверенным, что посторонние запахи не будут беспокоить вас и ваших соседей.
3. Лучшим материалом для дачного туалета служит дерево, так как благодаря щелям между досками можно создать дополнительное проветривание, но все равно этого не будет достаточно, поэтому дополните строение принудительной вентиляцией.
4. Сегодня строительные магазины предлагают большой ассортимент современных принудительных вытяжек, так, к примеру, можно купить декоративную решетку со встроенным в нее вентилятором. Это прекрасное устройство можно легко встроить в ваш дачный туалет и тем самым оснастить его качественной вентиляционной системой. И это еще не се возможности, которые производители предлагают своим потребителям.

Наша статья рассказала том, как правильно установить и спроектировать вентиляцию в уличном туалете. Ничего трудного в монтаже нет, поэтому каждый владелец загородного дома сможет самостоятельно произвести монтаж, а благодаря производителям можно приобрести новые ультрасовременные вентиляционные системы, которые помогут качественно выводить посторонние запахи и доставлять в туалет свежий запах. Правильно установленная вентиляция позволит вам находиться рядом с туалетом и не чувствовать его близкого присутствия.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

• Естественная.
• Принудительная, оснащенная механическими приспособлениями.
• Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Естественная или принудительная – что лучше?

Простейший пример естественной вентиляции – квартира в доме с деревянными окнами. Вытяжка хоть и организована при строительстве, но подчиняется законам физики, а поступление воздуха производится через щели в оконных и дверных проемах, открытые окна и форточки.

В деревенских домах, которые многие используют в качестве сезонного жилья, циркуляция воздуха осуществляется и с помощью кирпичной печи с дымоотводом и трубой

Но иногда естественного воздухообмена недостаточно для формирования здоровой, комфортной для проживания среды. И тогда приходится использовать перечисленные выше устройства, врезать новые вентиляционные каналы.

В качестве воздуховодов используют или пластиковые трубы или оцинкованные элементы. Их располагают над подвесными конструкциями и в стенах с выходом наружу над крышей или в стене.

Для создания полноценной вентиляции конструируют целые системы утепленных герметичных каналов, проходящих через все помещения. Но такой вариант целесообразен для домов постоянного проживания, так как требует более серьезного подхода

Лучший способ наладить правильную вентиляцию – комбинация естественных и механических способов улучшения циркуляции воздуха. С этой стороны дачный домик не отличается от обычной городской квартиры: к полуоткрытым форточка можно добавить монтаж вентилятора в туалете и установку недорогой вытяжки на кухне.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

• Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.

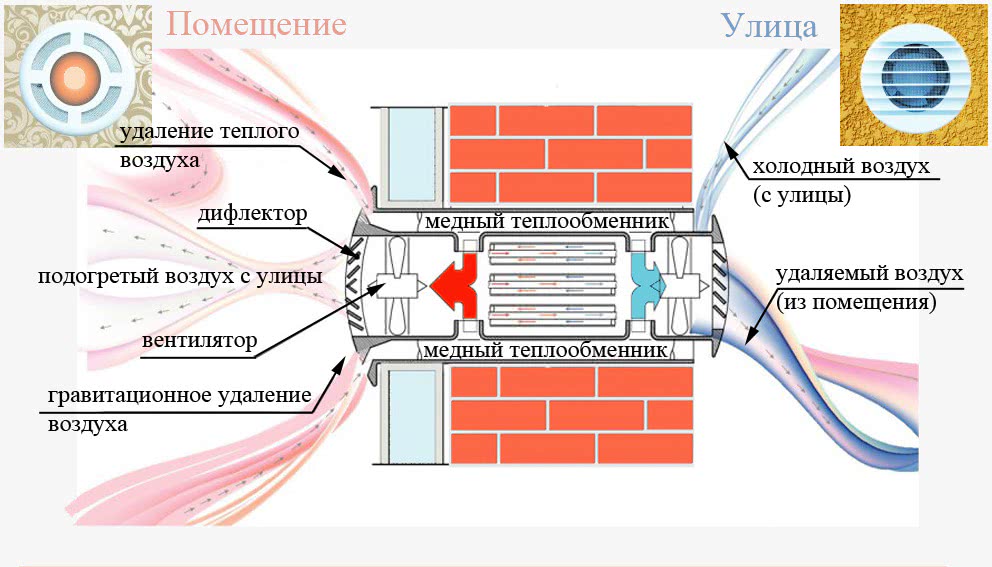

• Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

• Центральный кондиционер с сетью вентканалов.

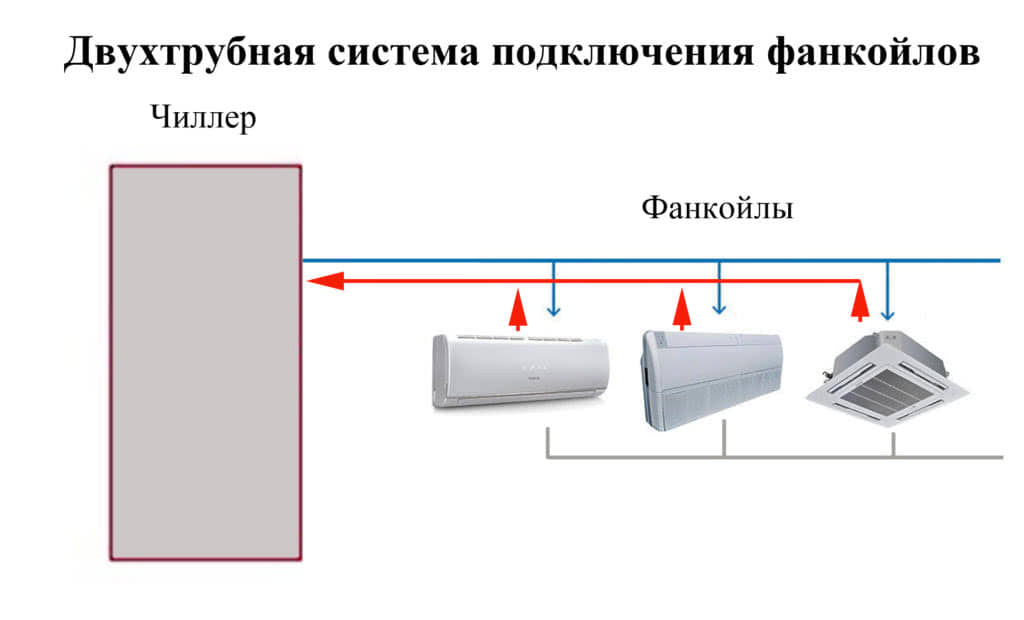

• Фанкойлы – местные калориферы, обладающие функциями обогреваохлаждения.

Как сделать естественную вентиляцию на даче

Самостоятельно спроектировать вентиляционные каналы для частных домов сложно. Обязательно нужна помощь профессионалов.

Вентиляция на даче своими руками монтируется по следующей схеме и правилам:

1. Отверстия, через которые воздух будет тянуть внутрь помещения, располагают внизу стены.
2. Вытяжные отверстия располагают под потолком в комнате.
3. Монтируют трубы, закрепляют их у входа и входа. Закрепительные детали не должны вызывать деформацию трубы.
4. Вытяжная труба должна возвышаться над крышей дома больше, чем на полметра. Верхушку трубки закрывают колпаком, чтобы туда не попал мусор и осадки.
5. Приточные отверстия с улицы защищают декоративными решетками, чтоб в систему не проникал мусор, не заползали грызуны.

Воздуховод нужно обязательно заземлить, чтобы обезопаситься от статического электричества

Монтируют трубы очень осторожно

Очень важно полностью сохранить их целостность. Места соединений при надобности обрабатывают герметиком

Как можно проверить работоспособность вентиляции?

Для проверки работоспособности установленного устройства необходимо произвести следующие действия:

1. Нужно немного приоткрыть форточку окна в квартире и открыть дверь туалета или ванной;
2. Следует взять одну салфетку;
3. Далее салфетку прикладываем к отверстию шахты вентиляции;
4. Лист салфетки должен плотно прилипать к отверстию. В случае, если лист не пристает к отверстию, необходимо рассмотреть причины, по которым этого не происходит. Это может быть сильный засор канала. В многоквартирных домах, причиной нерабочего состояния вытяжки может быть заглушка канала соседями с верхнего этажа.

Еще тягу вентиляционного отверстия можно проверить при помощи обычной спички, свечи или зажигалки. Пламя огнива должно наклоняться в сторону шахты. Считается, что чем больше угол отклонения, тем лучше вентиляция.

Нужно знать, что в жаркую погоду, так как воздух сам по себе достаточно тяжелый, он застаивается в канале вытяжки и сильно может влиять на качественность проверки тяги.

По окончанию проверки рекомендуется закрыть открытые окна и двери и повторить проверку тяги вентиляции. Это позволит выяснить требуется ли установка дополнительных устройств, для осуществления микровентиляции.

Если выяснилось, что приток воздуха отсутствует, можно в дверях или поверхности стены добавить небольшую решетку.
