Вентиляционная решетка с обратным клапаном: преимущества, принцип действия

Оглавление

Конструктивные особенности

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

  1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
  2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
  3. Фланец для присоединения воздуховода.

Конструкция решётки с обратным клапаном

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

Применение

Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.

Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.

Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.

На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.

Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.

Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.

При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.

Вентиляция естественного типа

Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.

Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.

Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.

Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.

Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.

Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.

Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).

Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.

Принудительная вентиляция

Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.

Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.

Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.

Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.

Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.

Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.

Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».

Материалы и формы

На сегодняшний день на прилавках розничных сетей да и на торговых интернет-площадках можно с легкостью найти решетки разных форм: и круглые, и квадратные, и прямоугольные, и даже дизайнерские ассиметричные. Последние очень популярны для воплощения в жизнь дизайнерских проектов и отлично вписываются в интерьер элитных коттеджей. Однако, самыми популярными для изготовления подобной продукции являются следующие материалы:

  • Сплавы алюминиевые;
  • Латунные;
  • Пластиковые (ПВХ);
  • Стальные оцинкованные;
  • Дорогие породы дерева;
  • Керамические составы.

В тоже время, не все они являются доступными для массового потребителя. Например, керамику очень трудно найти сразу же в изготовленном виде – ее предпочитают производить на заказ. Поэтому стоит рассмотреть более подробно самые ходовые материалы и их свойства:

  • Сплавы алюминиевые – продукция на их основе отличается небольших весом, они крайне устойчивы к воздействию влаги и разным химически активным веществам, поэтому их монтируют и в промышленных помещениях и в жилых зданиях. Дополнительные защитные свойства таким решеткам придаются посредством специального лакокрасочного покрытия, которое может иметь разные оттенки цветов. Все же данные образцы имеют и весомый минус – стоить они могут весьма не дешево;
  • Иные металлические сплавы – они получили большое распространение в промышленной вентиляции. Они способны выдерживать мощное воздушное давление, препятствовать попаданию агрессивных веществ внутрь обслуживаемого помещения. Данные распределители характеризуются повышенной надежностью и длительным эксплуатационным сроком. В целях противодействия возможными коррозийным процессам внешние части таких решеток всегда покрыты особо устойчивыми защитными составами. Из их минусов можно отметить некоторую массивность (что может осложнить самостоятельную установку), стандартно большие габариты и большую цену;
  • Пластиковые – их изготавливают из полихлорвинила либо полистирола, монтируют на двери, потолки или стены. Стандартно они бывают белого или бежевого цветов, но их всегда можно перекрасить в любой оттенок по желанию пользователя, при чем сделать это можно и самостоятельно. Чаще всего свое применение они находя в офисных помещениях, жилых комнатах, дачных домиках. К тому же, пластиковые решетки могут быть запросто выполнены в круглой форме, поэтому их можно устанавливать на потолках рядом с круглыми светильниками – такой метод монтажа используется при установке многоуровневых потолков сложной структуры. Если в их конструкции предусмотрена функция регулировки воздушных потоков, то такие модели называют диффузорами. К очевидным минусам пластиковых распределителей можно отнести потерю ими гладкости собственной поверхности (после длительного использования) и высокую вероятность пожелтения, если они находятся под прямым воздействием ультрафиолетовых лучей;
  • Деревянные – они зачастую применяются в сооружениях, которые либо изготовлены из дерева, либо имеют деревянную обрешетку. Отсюда видно, что их предпочтительнее использовать при обустройстве бань и саун. Хотя в последнее время, древесина, являясь высокоэкологичным материалом, часто встречается и загородных домах коттеджного типа. Изготовители стараются сделать их более функциональными и обеспечивают выпускаемые образцы специальными регулирующими задвижками. Из минусов можно упомянуть то, что они все-таки еще остаются эксклюзивом, да и требуют периодической обработки особыми антигрибковыми составами.

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

  1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
  2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
  3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
  4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Устройство и монтаж вентиляционной решетки с обратным клапаном

Вентиляционные решетки с обратным клапаном – это отличное решение в вытяжных системах вентиляции помещений. Суть такова: загрязненный воздух принудительно движется наружу из помещения через вентиляционный канал, и своим давлением поднимает клапан. При отсутствии давления клапан под собственным весом опускается и предотвращает попадание воздуха извне внутрь помещения.

Несложно догадаться, что речь идет не о естественном вентилировании, а только о механическом, принудительного типа. Хотя заслонка устроена так, что она легко открывается и закрывается, естественный ход воздуха не в состоянии ее поднять. Разве что при наличии огромной силы сквозняков, что в условиях дома или квартиры не представляется возможным.

Основное отличие от похожего аналога – инерционных решеток – состоит в необходимости применения принудительной вентиляции. Как правило, такие конструкции чаще всего устанавливаются на выходе вентиляционной шахты под обычную кухонную вытяжку.

Из чего состоит решетка

Конструкция вентиляционных решеток с обратным клапаном очень проста и незатейлива. Можно выделить несколько частей:

  • фланец для присоединения воздушного канала;
  • неподвижная часть (решетка);
  • подвижная часть (заслонка-клапан).

Сечение, в котором представлены подобные конструкции, обычно прямоугольное, но бывают и круглые варианты. Фланец для воздухоотвода всегда имеет круглое сечение. Разница состоит только в диаметре, который может быть от 110 до 150 мм.

Устройство и установка вентиляционных клапанов

Неподвижная часть выполняет две функции: декоративную (скрывает частично клапан) и защитную (защищает подвижную часть от механического воздействия чего-либо).

Сама заслонка представлена в виде прямоугольного или круглого лепестка, который открывается в одну сторону. Соединение с основным корпусом подвижное, но без привлечения каких-либо металлических деталей. Это делается специально для того, чтобы избежать коррозии металла и, как следствие, заклинивания в открытом или полуоткрытом состоянии.

Материал, из которого выполняется подобная решетка – пластмасса. Поскольку конструкция часто находится в зоне повышенной влажности, то применение металлических подвижных и неподвижных частей не рекомендуется.

Впрочем, в быту можно встретить самодельные решетки из оцинкованной стали. Но ручаться за их долговечную и безотказную работу никто не может.

Решетка с клапаном может устанавливаться в разных местах. К примеру, это может быть выход вентиляционного канала на наружной поверхности стены или даже внутри шахты вентиляции. Для крепления в конструкции предусмотрено несколько отверстий под саморезы. При фиксации внутри канала вентиляции входное отверстие дополнительно может запениваться монтажной пеной.

Перед тем, как это выполнить, нужно убедиться в правильном положении клапана. В случае если решетка установлена неправильно, то после окончательной заделке входа будет невозможно определить положение решетки. Вполне может случиться так, что клапан будет открытым всегда и таким образом будет не в состоянии выполнять свою функцию.

Таким образом, целесообразность установки подобной конструкции заключается в нежелании допускать приток воздуха с улицы или при неправильной работе вентиляционных ходов и каналов, когда у себя на кухне чувствуются посторонние запахи из соседних квартир.

Такие устройства нельзя назвать обязательным условием для качественного выполнения вентиляции в доме или квартире. Но зато их можно назвать решением от притока воздуха извне, что является необходимостью в быту.

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

  • воздушные заслонки – гравитационные и пружинные;
  • лепестковые (мембранные);
  • двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых производителей (например, «Вентс») встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Конструкция и принцип работы заслонок

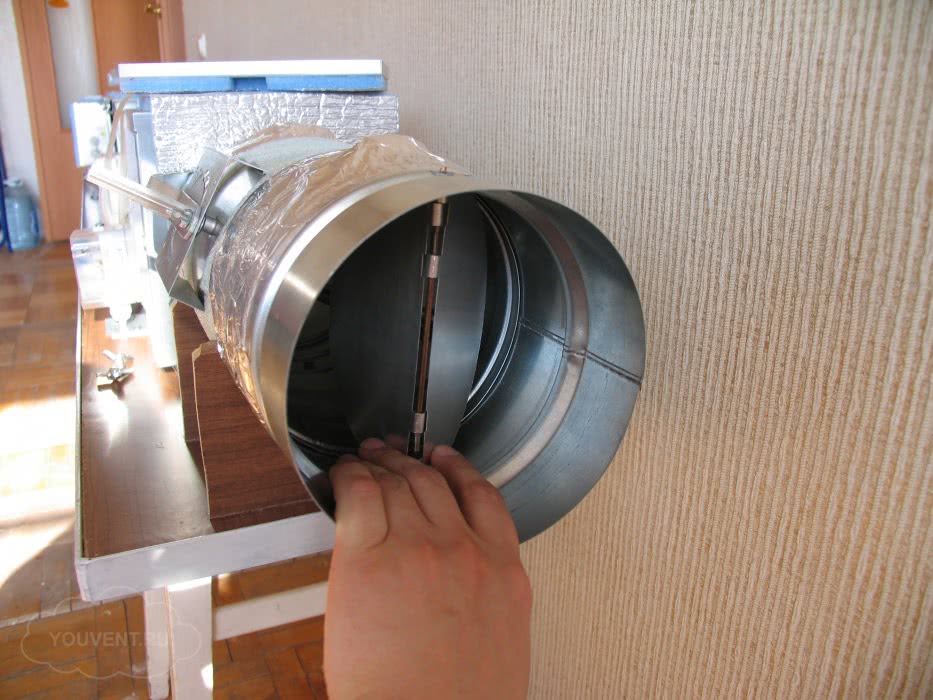

Одностворчатый обратный клапан состоит из таких деталей:

  • корпус круглой либо прямоугольной формы;
  • изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
  • в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

  • если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
  • если перевернуть вентклапан вверх ногами, проход останется открытым;
  • при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.

«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.

Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».

Мембранные клапаны и гравитационные решетки

В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.

Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.

Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.

Устройство вентиляционных решеток

При всей своей кажущейся простоте «полосатый» элемент имеет достаточно обширное и многообразное внутреннее устройство, которое зависит от вида изделия.

Самое простое построение у обычной решетки, состоящей обычно из 3 частей: внешняя ребристая часть(1), сетка-фильтр(2) и корпус(3). Это самый распространенный на сегодняшний день вид. Она применяется в качестве начала или окончания системы вентиляции, где она совмещается с воздуховодом. Видимая часть решетки может выступать в данном случае элементом декора. Для улучшения воздухообмена применяют решетку большего сечения с соответствующими воздуховодами.

Ребристая часть задерживает крупные частицы мусора для исключения их попадания в вентиляционные каналы. Еще мельче частицы задерживаются и оседают на сетке-фильтре. В старых домах у такой сетки есть еще одна немаловажная особенность — она препятствует проникновению в жилое помещение различных насекомых из общей вентшахты.

Чуть более сложное строение имеют регулируемые решетки. Ребристая часть  такой решетки сделана из подвижных жалюзи, благодаря которым можно направлять воздушный поток в выбранном направлении. Такой тип имеет смысл устанавливать лишь на приточные воздуховоды.

Несколько другое внутреннее устройство имеют решетки с запорным клапаном, который исключает эффект обратной тяги. В самом дешевом варианте клапан будет представлять из себя пластиковую шторку, которая «продувается» только в одном направлении. Схема такого механизма представлена ниже:

Размеры данных элементов также являются стандарными.

Существуют решетки с пластмассовым устройством клапана. Большой вес клапана(в отличие от пленочного) будет с легкостью компенсирован большей износостойкостью.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы. Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма

Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

  • тип сечения;
  • размеры клапана;
  • используемый материал;
  • конструкция;
  • целевое назначение;
  • марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Устройства микропроветривания

Проветрить помещение просто — открыть окно и все. Но в этом случае в помещении появляются опасные для здоровья сквозняки. Кроме того, внезапный порыв ветра может захлопнуть створку окна, что приводит к её поломке. В связи с этими причинами и устанавливаются устройства оконной вентиляции. Наиболее широко распространены три основных варианта микропроветривания пластиковых окон. Они различаются по сложности монтажа, регулировки и производительности. Отмечается, что каждое устройство имеет свои достоинства и недостатки. Рассмотрим варианты устройств микропроветривания

Гребенка

Наиболее простая в монтаже конструкция. Её функция заключается в фиксировании приоткрытой створки окна. По конструкции это пластиковая многопозиционная гребёнка-ограничитель, установленная на неподвижной раме и фиксирующий стержень, закреплённый на подвижной части. При открытии створки паз гребёнки одевается на стержень. При этом створка окна фиксируется в открытом положении, обеспечивая приток свежего воздуха.

Это устройство легко монтируется, не требует для установки специализированного инструмента, да и стоит недорого. Регулировка поступления воздуха доступна и понятна. Но в то же время гребёнка допускает проникновение внутрь помещения шума и копоти с улицы. Отмечается, что конструкция гребёнки недолговечна, так как рабочий элемент постоянно подвергается перепадам температуры и различного рода механическим нагрузкам.

Климатический клапан

Клапан инфильтрации воздуха, установленный в оконную раму. Оптимальный по производительности, вариант микропроветривания. Схема устройства проста и понятна. В этом случае в раму окна монтируется специальное вентиляционное устройство, клапан инфильтрации воздуха. Его достоинства:

  • Регулируемый приток воздуха.
  • Безопасность, клапан работает при закрытом окне, поэтому проникновение в помещение через открытое окно невозможно.
  • Шумозащищенность помещения, так как в этом случае воздух проходит через специальное устройство.
  • Широкий выбор клапанов, с ручным управлением или действующих в автоматическом режиме.
  • Использование в конструкции фильтров очистки воздуха.

Есть и недостатки, так клапан требует периодического обслуживания. Кроме того его установка ослабляет прочность рамы. А эффективность работы клапана зависит от функциональности вытяжной вентиляции. Стоимость этой разновидности микропроветривания, на пластиковых окнах, чуть выше, но это компенсируется её функциями и возможностями. Работу по установке климатического клапана лучше всего доверить сервисной службе по установке и ремонту пластиковых окон, но если есть нужный инструмент и навыки работы с ним можно установить клапан самостоятельно.

Щелевое микропроветривание

В этом случае возможность микропроветривания окна предусмотрена производителем. Внутри рамы установлена фурнитура для микропроветривания. При определённом положении ручки открытия окна, створка приоткрывается на фиксированный угол. В этом случае ручка открывания использует четыре позиции:

  1. Вертикально вверх – створка откидывается вверх.
  2. Вверх под углом в 45 градусов, створка приоткрывается, оставляя щель для притока воздуха.
  3. Горизонтально, створка открывается вбок.
  4. Вертикально вниз, створка закрыта.

Этот вид механизма микропроветривания удобен в плане эргономики, но как и гребёнка не защищает от шума, кроме того, пропускает в помещение пыль с улицы. Щелевое микропроветривание увеличивает стоимость окон.

21 Расчет размеров

Покупка камина производится с учетом такой его характеристики, как мощность. В то же время надо понимать, что обеспечение тепла с помощью этого прибора будет наиболее эффективным, если правильно подобрать вентиляционные решетки для камина, так как именно они позволяют осуществлять теплообмен.

Первоначально необходимо определиться с площадью входящего и выходящего потока воздуха в зависимости от того, какая мощность у каминной топки.

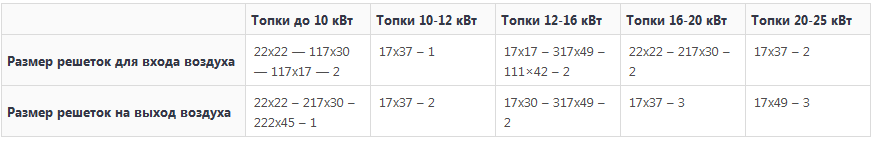

Характеристики для большинства каминных топок:

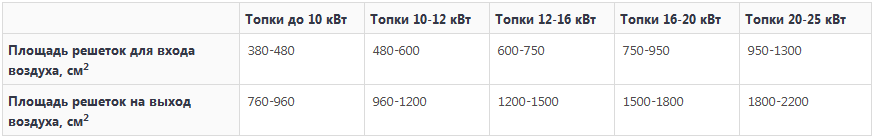

Площадь самых распространенных решеток:

Если ваша решетка не попадает под стандарты, то ниже формула как правильно произвести расчет.

Например, у решетки размером 17 на 17 см размер сетки составляет 15 на 15 см, поэтому расчет здесь необходимо производить следующим образом: 15 x 15 = 225 см².

Решетки, которые можно использовать для притока и выхода воздуха в зависимости от мощности топки:
