Делаем usb вентилятор в домашних условиях своими руками

Оглавление

Конструкция и виды тепловентиляторов

Чтобы предварительно оценить объем работ и подобрать необходимые для сборки материалы стоит ознакомиться с устройством тепловентилятора заводской сборки. Элементами, присутствующими в конструкции всех моделей, являются:

  • Защитный корпус из пластика или металла.
  • Электрический мотор.
  • Крыльчатка с лопастями.
  • Нагревательный элемент.
  • Защитная решетка.
  • Элементы регулировки и управления.

В зависимости от выбранной конструкции и предназначения устройства подбираются дополнительные комплектующие. Своими руками возможно изготовление практически всех видов электрических обогревателей. Для бытовых нужд производится тепловая мини пушка своими руками для прогрева и просушки помещения, электрокамин своими руками позволит воплотить собственные дизайнерские идеи и придать комнате атмосферу уюта, а канальный нагреватель воздуха встраивается в систему приточной вентиляции или кондиционирования.

Автономный самодельный кондиционер на батарейках

Но чтобы собрать действительно автономный, работающий кондиционер без бутылок с водой, напольных вентиляторов и проводов питания 220В, придется потратить некоторое время и заранее закупиться определенными материалами.

Вам потребуются:

пенополистирол

картон

клей

одна упаковка памперсов

гофрорукав

два вентилятора от процессоров компьютера

аккумуляторная батарея

кнопка

Прежде всего, нужно собрать теплоизолированный корпус будущего кондиционера. Для этого, как нельзя лучше подойдет пенополистирол. Им обычно утепляют стены домов или пола.

Размеры коробки выбирайте такими, чтобы ее было удобно перевозить в багажнике машины. Вырезаете прямоугольники и собираете охладительный бокс.

Сверху все обклеиваете плотным картоном. На само дно можно улажить фольгу. В процессе работы эта машинка будет образовывать конденсат.

Чтобы его убрать, желательно предусмотреть дренаж, в виде дырочки с трубкой где-нибудь в нижнем углу.

В двух стенках прорезаете отверстия под вентиляторы. Один будет идти на всасывание теплого воздуха, другой будет выбрасывать холодный.

К тому, который идет на вход, через горлышко от бутылки, приклеиваете пластиковый гофрорукав.

Это позволит более эффективно использовать охлажденный воздух внутри системы.

Для питания кулеров, прямо в коробке устанавливаете аккумуляторную батарею на 12В.

Подобные идут в источниках бесперебойного питания ИБП. Вместо АКБ можно собрать блок из емкостных батареек 18650 под соответствующее напряжение кулеров.

Чтобы периодически включать и выключать вентиляцию, не помешает отдельная кнопочка вкл-выкл. Один из проводок от АКБ до кулеров пускаете через нее.

Когда холодильный бокс готов, необходимо сделать сами батарейки холода, за счет которых собственно и будет происходить охлаждение.

И в этом деле лучше использовать не замороженные бутылки, а памперсы!

Обильно смачиваете их подкрашенной водой, и вырезаете тот самый гель-порошок, который впитывает в себя всю влагу.

У вас должна получиться некая желеобразная масса, которая в отличие от воды, не будет растекаться и капать. Вот ее то и нужно как следует охладить.

Забиваете под завязку этой массой плотные полиэтиленовые пакеты и запаиваете их со всех сторон.

После этого кидаете ваши холодильные батарейки в морозилку.

Это вещество держит холод гораздо лучше и дольше ледяной воды в бутылках. После полной заморозки, набиваете внутренне пространство кондиционера такими пакетами.

Главная задача — со всех сторон обложить гофру, собранную в виде колодца. В итоге этот шланг будет замерзать и охлаждать засасываемый через него воздух.

Чтобы увеличить теплообмен, вместо пластикового рукава, можно применить металлорукав. После забивки под завязку контейнера, закрываете верхнюю крышку и включаете вентиляторы.

Температура воздуха, который будет в итоге выбрасываться таким кондиционером, может быть на 10 градусов ниже той, что в комнате.

Автономная работа подобной охлаждающей системы — несколько часов. После этого придется заменить холодильные АКБ.

Не думаю, что вы будете сутки напропалую гонять эту машину холода у себя дома. Поэтому на два вечера и две ночи на даче в выходные дни, это очень даже приемлемый вариант.

Идея №1 – Используем кулер

Для того чтобы собрать USB вентилятор из кулера потребуется не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный, и иногда желтый, еще реже – синий. Желтый и синий нам не пригодятся. Зачищаем изоляцию на 10 мм и откладываем подготовленный элемент в сторону.

Далее нужно подготовить юсб провод. Отрезаем одну его половину и в месте среза счищаем изоляцию острым ножом, отлично подойдет канцелярский. Под ней Вы увидите четыре провода, из которых необходимыми являются два: красный и черный. Их тоже зачищаем, при этом остальные два (как правило, зеленый и белый) лучше обрезать и заизолировать.

Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно цветовой маркировке проводов: красный с красным, черный с черным с помощью скрутки. После этого нужно тщательно заизолировать места соединения кабеля с помощью изоленты или термоусадки и сделать подставку. Что касается подставки, то тут уже дело Вашей фантазии. Кто-то удачно применяет проволоку, другие очень интересно вырезают посадочное гнездо в картонной коробке.

В конце концов, самодельный мини вентилятор подключается к компьютеру или зарядному блоку, и Вы можете насладиться работой своего собственного электроприбора.

Пробный запуск и балансировка

Проделываем отверстие в самом центре втулки (с помощью шила), насаживаем на ось моторчика, проводим тестовое включение. Разумеется, перед сборкой необходимо согласовать угол атаки лопастей с направлением вращения моторчика. Иначе вентилятор будет дуть в обратную сторону. Если присутствует вибрация — пропеллер легко отбалансировать, просто подлезая лопасти. Убедившись в том, что пропеллер крутится ровно, и дует куда требуется, приклеиваем моторчик на стойку. Клея не жалеть!

Соединяем шнур USB с питающими проводами двигателя. Конечно, лучше сделать это с помощью паяльника, но учитывая мизерную мощность — можно обойтись простой скруткой. Главное, не забыть заизолировать соединение с помощью изоленты или скотча.

Простой самодельный кондиционер

Принцип действия подобных охладителей заключается в продувании комнатного воздуха сквозь предметы с отрицательной температурой. В этом качестве обычно выступает лед или аккумуляторы холода, предназначенные для специальных сумок, применяющихся для летней перевозки продуктов.

Источники холода помещают внутрь закрытого ящика, а в его стенку встраивают осевой вентилятор. С другой стороны делается отверстие для выхода охлажденного потока. Чего только не используют для изготовления корпуса:

  • старый автомобильный холодильник с утепленными стенками;
  • вместительные пластиковые бутылки, рассчитанные на 5 л воды и больше;
  • ящики из картона или пластмассы с крышками;
  • канистры из полимерных материалов.

Этот мини-кондиционер также годится для охлаждения салона автомобиля, нужно только правильно подключить воздушный нагнетатель к бортовой электросети и заранее запастись нужным количеством льда.

Преимущества и недостатки конструкции

Примечательно, что подобные устройства действительно гонят в помещение холодный воздушный поток. Вдобавок простые кондиционеры реально делаются из подручных материалов, чья цена стремится к нулю. Максимум, на что придется потратиться – это осевой вентилятор, если он не найдется в домашнем хозяйстве.

К сожалению, недостатки перечеркивают все достоинства охладителя:

  1. Сколько ни накладывай льда в камеру, при жаре его надолго не хватит, поэтому надо постоянно замораживать новую воду.
  2. Пока вы охлаждаете одну комнату, соседняя нагревается холодильником, где готовится лед. Плюс возрастает расход электроэнергии.
  3. Длительность работы агрегата в автомобиле зависит от запаса льда, взятого с собой.
  4. Воздух, проходящий через лед, частично увлажняется. Спустя какое-то время наступит перенасыщение комнаты влагой, отчего вы почувствуете себя еще хуже, чем от воздействия жары.

Вывод. Вышеописанные кондиционеры, изготовленные своими руками, можно признать работоспособными. Они могут вас выручить в безвыходном положении, но эксплуатация охладителя – дело довольно хлопотное.

На сколько хватит льда в камере

Чтобы ответить на этот вопрос, посчитаем, какое количество холода выделит 1 кг льда при нагреве от температуры заморозки —6 °С до +20 °С. Для этого воспользуемся формулой расчета теплоты в зависимости от теплоемкости.

Нужно выполнить 4 действия:

  1. Считаем отдачу холода при таянии льда: Q = 1 кг х 2.06 кДж/кг °С х (0 °С — 6 °С) = —12.36 кДж.
  2. Находим справочное значение энергии, выделяющейся при плавлении льда – 335 кДж.
  3. Рассчитываем, сколько холода передаст вода при нагреве: Q = 1 кг х 4.187 кДж/кг °С х (0 °С — 20 °С) = —83.74 кДж.
  4. Складываем результаты и получаем —431.1 кДж или 119.75 Вт.

Даже если вы заморозите лед до температуры минус 15 °С, то вряд ли получите больше 150 Вт холода с 1 кг. Это значит, что для интенсивного охлаждения комнатки 3 х 3 м при жаре свыше 30 градусов придется добавлять в самодельный кондиционер по 1 кг льда каждые 20—30 минут и столько же замораживать. На практике расход выйдет меньшим, если вы удовлетворитесь сносной температурой воздуха – 25—28 °С.

Как собрать охладитель воздуха

Мини-кондиционер для дома или автомобиля изготавливается так:

  1. В боковой стенке емкости прорежьте отверстие, равное по размеру рабочему сечению вентилятора.
  2. Прикрутите кулер саморезами либо посадите на маленькие болтики.
  3. Для выхода охлажденного потока сделайте второе отверстие. Другой вариант – насадить на горловину бутылки или канистры гофрированную пластиковую трубку. Аппарат готов.

Остается поставить и подключить импровизированный автокондиционер. Провода от кулера можно подвести к разъему прикуривателя, в цепи которого стоит мощный предохранитель. Процесс изготовления и подключения подробно показан на видео:

Ветряк из кулера: инструкция переделки компьютерного вентилятора в ветрогенератор

Когда речь заходит о ветрогенераторах, воображение рисует серьезные установки большой мощности, способные снабжать энергией целые города. При этом, вполне возможно использование этой технологии и в прикладных, бытовых целях. Это полезно для иллюстрации вопроса, помогает оценить возможности и перспективы ветроэнергетики на простом и понятном примере. Создание маленьких устройств не решит проблему энергообеспеченности, но сможет поспособствовать развитию технологии и пробудить интерес к такому способу выработки электроэнергии.

Мини-ветрогенератор из старого компьютерного кулера

Небольшой моделью ветрогенератора, вполне функциональной и способной выполнять полезную работу, может стать вышедший из строя компьютерный вентилятор. Подойдет практически любой кулер, но лучше всего выбирать самый большой, поскольку двигатель в том виде, какой он есть, для вырабатывания электротока не годится. Причина этой необходимости в том, что обмотки моторчика намотаны двойным проводом и в разном направлении, поэтому он создает переменный ток.

Максимум, на что можно рассчитывать при изготовлении ветрогенератора из компьютерного кулера — это питание нескольких светодиодов, для которых требуется постоянный ток. Поэтому надо будет изготовить выпрямитель, который тоже отнимет немного мощности. Поэтому двигатель без переделок неспособен зажечь даже единственный светодиод. Для модернизации понадобится изготовить более мощные обмотки, способные выдавать более высокое напряжение.

Важно! Не следует рассчитывать на создание устройства, способного заряжать батарею мобильного телефона или питать ноутбук. Энергии, полученной таким образом хватит только для питания светодиодного фонаря. Вся затея полезна именно с образовательной или познавательной точки зрения

Вся затея полезна именно с образовательной или познавательной точки зрения.

Технология изготовления

Для переделки компьютерного вентилятора в ветрогенератор потребуется выполнить следующие действия:

  • модернизировать моторчик;
  • увеличить размер крыльчатки;
  • изготовить подставку с возможностью вращения вокруг своей оси (настройки на ветер).

Рассмотрим эти этапы более подробно:

Модернизируем моторчик

Для того, чтобы переделать двигатель, понадобится разобрать кулер. Это делается следующим образом:

  • снимается наклейка с крышки моторного отсека в центральной части кулера;
  • аккуратно вынимается крышка отсека;
  • удаляется стопорное кольцо, фиксирующее ось крыльчатки;
  • снимается крыльчатка.

После этого появляется свободный доступ к обмоткам двигателя. Их надо удалить, так как они не подходят для нашей цели. Проще всего их аккуратно срезать и выдернуть из гнезд.

https://youtube.com/watch?v=hMlxA4NKmA0

Затем наматываются обмотки более тонким проводом. Количество витков должно быть максимальным, сколько сможет вместить статор. Обмотки наматываются вразнобой — первая по часовой стрелке, вторая — против, затем опять по часовой стрелке и снова против. Это обеспечит подачу переменного тока.

Неплохо будет поменять магниты на более мощные, например, неодимовые. Это позволит значительно увеличить мощность генератора и стабилизирует напряжение на выходе.

После этого к выводам обмоток припаиваются провода, к которым впоследствии присоединится выпрямитель.

После завершения этих действий вся конструкция собирается в обратном порядке. Из 4 диодов собирается выпрямитель, и на этом модернизация двигателя завершается.

Изготовление рабочего колеса

Лопасти, имеющиеся на кулере, по своим размерам хороши для охлаждения внутренностей компьютера, но для работы в качестве ветрового колеса они слишком малы. Для того, чтобы обеспечить максимально возможную эффективность взаимодействия с ветровыми потоками, рекомендуется изготовить новые лопасти. Понадобится произвести следующие действия:

  • аккуратно отрезать старые лопасти;
  • изготовить новые из пластмассовых бутылок или иных изделий;
  • приклеить новые лопасти на крыльчатку.

https://youtube.com/watch?v=cjyQrbqfIA4

Инструменты и материалы

Для работы нужно в обязательном порядке обзавестись следующим:

  • отрезком кабеля с USB разъемом;
  • паяльником;
  • припоем;
  • флюсом;
  • кусачками;
  • ножом;
  • кулером.

Вот в основном и все, что может понадобиться. Эти инструменты и материалы могут быть заменены на другие, если будет использоваться технология соединения проводов иного типа.

Кулер создаст поток холодного воздуха, который принесет в комнату прохладу.

Итак, теперь имеется все самое необходимое для проведения работ. У кулера может быть множество различных проводов, ведь сегодня делаются такие элементы компьютера, которые имеют собственный мозг. Здесь имеются провода, которые служат для передачи информации на устройство, позволяющее, в случае необходимости, повышать или понижать скорость его вращения. Для работы эти элементы не нужны. Оставить следует только красный и черный проводники.

Именно они поставляют питание на устройство. Все остальные провода стоит откусить с помощью кусачек. Делать это нужно предельно аккуратно, чтобы не повредить те, которые будут задействованы в дальнейшей работе.

Далее берется кабель USB

Не важно, будет он рабочим или у него будет отсутствовать часть проводов, самое главное, чтобы также здесь присутствовали красный и черный провода. Остальные стоит обрезать, хотя они могут просто не задействоваться, но для более простого последующего соединения с кулером их все же лучше удалить

Делается это также с помощью самых обыкновенных кусачек. Итак, два кабеля подготовлены, а это означает, что можно смело переходить к последующему этапу проведения работ. Стоит помнить о том, что для питания используется именно разъем USB. Стандартная розетка в 220 Вольт здесь неуместна, так как рабочее напряжение питания у кулера стандартное для персонального компьютера и полностью совпадает с тем, которое выдает USB.

Самое главное в USB проводе то, чтобы там присутствовали красный и черный провода, необходимые для изготовления вентилятора.

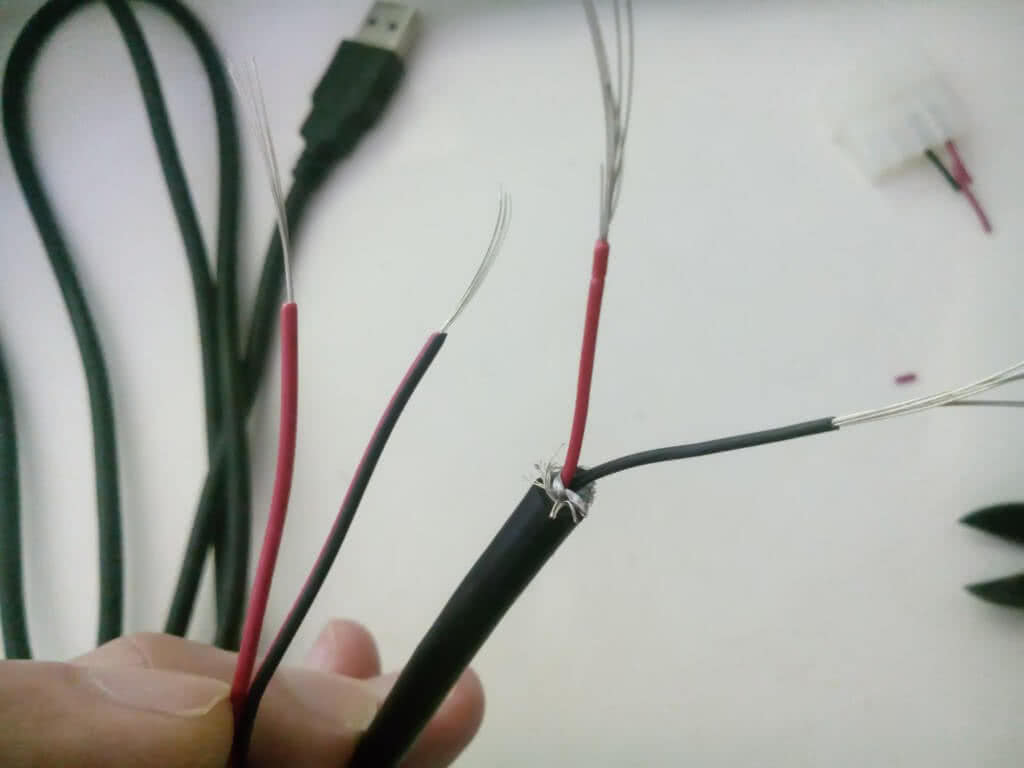

Следующим этапом стоит зачистить красные и черные провода. Делать это можно с помощью все тех же кусачек, а можно использовать обыкновенный нож. Здесь каждый делает работу так, как ему кажется более удобно. Зачищенные провода обязательно нужно скрутить, чтобы образовалась единая проволока. Далее каждый конец следует облудить. Для этого придется использовать паяльник, припой и флюс. Устройство следует предварительно нагреть. Для этого паяльник включается в стандартную розетку 220 Вольт. Для полного его нагрева стоит подождать приблизительно 10 минут, хотя в данной ситуации все напрямую зависит от его мощности. Чем она выше, тем меньше времени придется ждать. Когда паяльник прогрелся, его сначала следует опустить во флюс, который создаст необходимую атмосферу для расплавления припоя. Можно использовать стандартный оловянно-свинцовый вариант для проведения подобных работ, так как паять придется обыкновенную медь. В качестве флюса может выступать канифоль, а можно применять и кислоту. Тут все зависит от того, что имеется у человека в доме.

Как сделать вентилятор

Стоит отметить, что подобного рода техника не считается особо мощной, однако, практика и многочисленные положительные отзывы убеждают в обратном. Как и любое другое устройство, такой вентилятор имеет определенные плюсы и минусы.

К основным преимуществам можно отнести то, что:

  • Он компактный;
  • Многофункциональный:
  • Его легко использовать;
  • Можно изготовить самостоятельно.

Среди основных видов таких вентиляторов можно найти настольные и компактные модели. Настольные варианты хорошо справляются со своей основной задачей и могут качественно охлаждать детали компьютера даже при условии его длительного использования. Мини-вентиляторы ЮСБ отличаются своими компактными размерами. Дизайн их может быть совершенно любым, а по мощности они несколько уступают настольным моделям. Компактные варианты предназначены только для легкого охлаждения техники, а настольные модели предназначены для качественного охлаждения помещения и пространства около компьютера.

Кроме того, стоит учитывать то, что мини-модели не могут регулировать направление воздушного потока, и чтобы решить эту проблему, придется приложить достаточно много усилий. Работая за компьютером в летнее время, многие люди страдают от сильной жары, даже если есть кондиционер, так как включать его не всегда удобно.

Чтобы решить эту проблему, можно сделать небольшой вентилятор из:

  • Кулера;
  • Моторчика;
  • Небольшого двигателя.

Самодельный вентилятор можно также подключить в машину при помощи ЮСБ кабеля. Такие самоделки могут быть очень полезными и изготовить их вполне можно из ненужных деталей.

Изначально нужно взять старый кулер и подготовить его. Он имеет два провода: черный и красный. С каждого провода нужно снять изоляцию примерно на 10 мм.

Также нужно подготовить ЮСБ провод, зачистив на нем изоляцию. В результате должно получиться по 2 красных и черных провода. Затем соединить эти провода между собой, учитывая при этом цветовую маркировку. Все хорошо заизолировать. Стоит помнить, что чем больше изоляции, тем лучше. Затем прикрепить к полученному устройству дополнительные элементы, которые будут выступать в качестве средства для большего охлаждения или просто декора. Для удобства можно установить готовый кулер в коробку из-под обуви, чтобы он был более устойчивым, и подключить провод к компьютеру. Можно также изготовить вентилятор, используя в качестве основы мотор от игрушки или двигатель. Это позволит добиться более лучшего охлаждения помещения.

Способ № 2 — Изготовление настольного USB вентилятора

Для этой цели подойдет любой моторчик, питающийся от напряжения в 5 В. Наиболее распространенным вариантом являются двигатели от детских игрушек. Поэтому мы рассмотрим пример изготовления USB вентилятор из мотора от машинки.

Для изготовления произведите такие действия:

  • Достаньте двигатель из игрушки и удалите с него все лишние детали. У вас должны остаться только сам моторчик со свободным валом и двумя выводами.
  • Под электрический привод будущего USB вентилятора изготовьте корпус из любого подручного материала. Наиболее подходящими являются пластиковые флакончики от дезодорантов или йогурта, деревянные коробочки, также подойдем и обычный картон.
  • Для питания USB вентилятора обрежьте шнур, как и в предыдущем случае. Оставьте и зачистьте от изоляции красный и черный провод.
    Рис. 4: обрежьте USB шнур
  • Установите моторчик в пластиковый флакончик и выведете питающие провода через самодельные отверстия. После чего закрепите его в корпусе при помощи клея или пластилина.
    Рис. 5: вставьте моторчик в пластиковый флакончик
  • Соедините выводы электропривода и юсб шнура при помощи паяльника, а места пайки обмотайте изолентой.
    Рис. 6: Подключите двигатель к USB шнуру
  • Изготовьте из лазерного диска лопасти для USB вентилятора. Для этого нагрейте лезвие канцелярского ножа и сделайте разрезы от края диска к центру, не разрезая до конца.
    Рис. 7: разрежьте CD диск
  • Нагрейте каждую лопасть под открытым огнем газовой печки или зажигалки и немного поверните.
    Рис. 8: Нагрейте и согните лопасти

Ту же процедуру повторите со всеми лопастями, чтобы при вращении он мог нагнетать воздушный поток:

В центр отверстия полученного диска вставьте пластиковую втулку, которая по диаметру может надеться на вал электропривода. Если ничего подходящего нет, можете отрезать сплошной кусок, в котором поделайте отверстие для вала.
Закрепите эту втулку в отверстии диска при помощи силиконового герметика или термоусадочного клея. Хоть конструкция и не обладает большой массой, но проклеивать ее лучше по всей окружности. Но не усердствуйте с количеством клеящего вещества, так как двигатель не рассчитан на большую массу рабочего элемента.
Установите крыльчатку USB вентилятора на вал. Для этого можно использовать тот же клей или герметик. Главное требование – надежно зафиксировать их, чтобы в процессе эксплуатации детали не распались.
Рис. 9: Приклейте крыльчатку на вал
Изготовьте ножку для USB вентилятора. В качестве такой ножки можно взять еще одну пластмассовую бутылочку или деревянный брусок. Их основная задача не только выдерживать вес устройства, но и скрыть питающий провод.
Рис. 10: изготовьте ножку для вентилятора
Закрепите USB вентилятор с крыльчаткой на ножке при помощи клея или герметика. Второй конец ножки установите на подставку из старого компакт-диска и приклейте, в этом месте можете не экономить клеящее вещество

Так как важно добиться максимальной прочности. Рис

11: закрепите вентилятор на ножке

Ваш настольный USB вентилятор готов к использованию – можете установить его в любую точку и подключить к источнику питания в 5 В. Если вы хотите запитать его от розетки, а не от USB разъема компьютера, используйте переходник для зарядки.

Как сделать вентилятор своими руками, как сделать лопасти

Вы сидите за компьютером, за окном лето, кондиционера нет. Рука уже устала бесконечно обмахиваться газетой, а пот со лба капает на клавиатуру.

Знакомая ситуация? Если нет лишних денег, поможет самодельный вентилятор. Чтобы его смастерить, не нужно бежать в магазин за деталями. Все необходимое для воздуходувки есть в доме.

Не знаете, как сделать бесплатный вентилятор в домашних условиях? Следите за текстом!

Из чего состоит воздушный охладитель:

  • двигатель
  • лопасти для вентилятора
  • подставка
  • источник питания

Последний пункт можно опустить, если вы будете делать USB вентилятор своими руками. В компьютере есть напряжение 5 вольт. Вам потребуется кабель для подключения принтера, старая «мышь», или любое ненужное устройство со шнуром USB.

Если вы любитель самоделок — наверняка в доме есть полезный хлам. В противном случае, вам незачем знать, как сделать вентилятор своими руками.

В коробке с ненужными запчастями не найден электродвигатель? Можно сделать вентилятор из моторчика от старого дисковода или сломанной игрушки. Рассмотрим несколько примеров, как сделать мини вентилятор из подручных материалов.

Клей, картон, моторчик от игрушки

Для изготовления маленького пропеллера понадобится кусок гофрокартона 30×30 см.

Опору клеим в 2–3 слоя, площадь не меньше двух ладоней. Стойку для двигателя делаем в виде призмы высотой 10–15 см. Для раскроя воспользуемся канцелярским ножом. Гнем конструкцию по линейке.

Как сделать мини вентилятор прочным и устойчивым? Воспользуемся клеевым пистолетом. Никакой другой клей не позволит выполнить соединение так же надежно.

Далее самое сложное: пропеллер. Центральную втулку не обязательно изготавливать из дерева или пластика. Вырезаем ее из того-же картона.

Соединяем термоклеем, причем как можно гуще: конструкция должна получиться монолитной. Лопасти можно сделать из более тонкого картона. Подойдет упаковка от аксессуара для мобильного телефона.

Это самый ответственный элемент: лопасти должны быть абсолютно одинаковыми по форме и весу. Иначе ваш пропеллер будет вибрировать при работе, и быстро развалится.

Лопасти приклеиваем (тщательно) на картонную втулку, соблюдая аэродинамику. Плоскости должны быть развернуты на 30–45 градусов в противоположные стороны. Для простоты конструкции, мы собираем USB вентилятор своими руками с двумя лопастями. Их легче отбалансировать, а с охлаждением такой пропеллер справится не хуже трехлопастного.

Как сделать USB вентилятор из подручных средств

Очень часто в знойную жару в помещении не хватает хотя бы минимального потока воздуха.

Для решения этой проблемы многие покупают настольные вентиляторы, они удобны и компактны, часть из них работает от USB, то есть их можно подключить к любой зарядке, повербанку либо ноутбуку, чтобы прохлада всегда была с вами.

Но зачем покупать то, что можно сделать самому из подручных средств? Для читателей сайта мы подготовили две простые инструкции, которые доходчиво объяснят, как сделать USB вентилятор в домашних условиях своими руками.

Итак, все, что Вам нужно подготовить — это острый нож, хорошие ножницы, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки или другой игрушки.

Идея №1 – Используем кулер

Для того чтобы собрать USB вентилятор из кулера потребуется не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный, и иногда желтый, еще реже – синий. Желтый и синий нам не пригодятся.

Зачищаем изоляцию на 10 мм и откладываем подготовленный элемент в сторону.

Далее нужно подготовить юсб провод. Отрезаем одну его половину и в месте среза счищаем изоляцию острым ножом, отлично подойдет канцелярский. Под ней Вы увидите четыре провода, из которых необходимыми являются два: красный и черный.

Их тоже зачищаем, при этом остальные два (как правило, зеленый и белый) лучше обрезать и заизолировать.

Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно цветовой маркировке проводов: красный с красным, черный с черным с помощью скрутки.

После этого нужно тщательно заизолировать места соединения кабеля с помощью изоленты или термоусадки и сделать подставку. Что касается подставки, то тут уже дело Вашей фантазии.

Кто-то удачно применяет проволоку, другие очень интересно вырезают посадочное гнездо в картонной коробке.

В конце концов, самодельный мини вентилятор подключается к компьютеру или зарядному блоку, и Вы можете насладиться работой своего собственного электроприбора.

Идея №2 – Используем моторчик

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше.

Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).

Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).

Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.

Наглядные видео инструкции:

Как Вы видите, для того чтобы сделать вентилятор из кулера либо моторчика от машинки требуется не так много времени и навыков в работе с электроприборами. Даже новичок может справиться с таким заданием! Обязательно посмотрите предоставленные нами видео, они помогут лучше понять принцип работы. Если у вас остались какие-либо вопросы, смело оставляйте их в х.

Безлопастной вентилятор своими руками

А вот немного незаурядное применение свободного кулера (но можно обойтись и электромотором) – это безлопастной вентилятор. Современное, интересное, при должном умении – ничуть не менее эффективное – решение, которое точно привлекает взгляд. Вещь получается совсем нестандартная, эффектная.

Для примера – вот идеальный внешний вид безлопастной или канальной модели вентилятора:

Примерно так можно сделать безлопастной вентилятор и своими руками

Самое главное в безлопастных моделях – это, безусловно, их внешний вид. Поэтому если делать такое устройство самостоятельно, то нужно постараться продумать каркас в мельчайших подробностях. Неровные края, шероховатости – все это впечатление испортит.

Корпус безлопастного вентилятора практически полностью представляет собой рабочую область. Не стоит думать, что тут реализованы какие-то космические технологии.

Циркуляция воздуха осуществляется вполне прозаично – с помощью вращающихся лопастей. Прячутся они в тубу-основание. Если брать кулер от компьютера, то можно сделать подставку по его форме. Тут, как говориться, на усмотрение автора.

Отличия от классики в расположения кулера – он ставится в безлопастном вентиляторе горизонтально.

Расположение кулера в безлопастном вентиляторе

Верхнее кольцо делается внутри полым, двухслойным. Там и осуществляется основное перенаправление воздуха в нужную сторону.

Видна полая полость в верхнем кольце вентилятора, откуда и дует воздух

Сделать остов безлопастного вентилятора можно из пластика, дерева, плотного картона. Использовать материал лучше гибкий, чтобы можно было легко придать ему форму кольца. Как вариант – применять комбинированную структуру. Например, кольца сделать из картона или пластика, а каркас жестким – из дерева.

Выпилить нужно:

  • четыре грани для подставки;
  • Два круга одинакового радиуса;
  • Скрутить два кольца разного диаметра.

Потом все соединяется вместе, если нужно – красится.

Питание можно организовать разным. Универсальный вариант – комбинированный провод для USB-разъема и подсоединяемая вилка для розетки.

Устройство также можно немного усложнить. К примеру, сделать по краю обода световую полосу из диодной ленты. Энергии подсветка потребляет немного, но добавит вентилятору красоты. А блок питания и проводку, если нужно, легко спрячет в себе подставка.

Похожие записи:

Правила и поэтапная инструкция по настройке реле давления гидроаккумулятора Крыльцо своими руками Септик для дачи: как сделать установку своими руками Пустотелые бетонные блоки: виды, характеристики, применение Крыша для газобетонного дома: виды, особенности плоской и скатной конструкции Чем лучше обшить стены внутри каркасного и деревянного дома
