Нижняя и верхняя обвязка каркасного дома

Оглавление

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

  • Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
  • Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
  • Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
  • Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок

Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео по теме «Как сделать нижнюю обвязку каркасного дома «:

Материалы

материалы для каркасного дома

Перед началом работ следует запастись всеми необходимыми стройматериалами.

Выбираемые вами сырье для строительства, конечно, будут зависеть от затрат, которые вы распланировали на обустройство дома. Но нельзя сбрасывать со счетов и проектировочные предписания, которые будут диктовать вам совместимость материалов и их правильный выбор.

Для каркасной конструкции вам понадобятся:

  • Дерево для каркаса. Пиломатериалы из него могут быть в форме бруса, доски или бревна.
  • Ориентированно-стружечная плита (OSB). Она послужит для возведения каркасной стены.
  • Гидроизоляционный слой, лучше всего подойдет для этого обычный рубероид.
  • Крепежные изделия. Вам пригодятся гвозди – 50, 100, 150 и саморезы – 50, 100.
  • Утеплитель.

Если вы обращались к услугам проектировщика, то в спецификации, он должен предоставить перечень всех необходимых материалов. Также их количество и возможность замены тех или иных компонентов. При самостоятельной постройке, вам все равно не обойтись без проектировочной документации, ведь рассчитать своими силами необходимые материалы без специальных знаний вам не удастся. Можно приобрести готовый проект, выбрав понравившийся вариант. В любом случае специалистами были проведены расчеты по выбору стройматериалов, которые основывались на такие параметры:

  • предельные значения по выдерживаемым нагрузкам;
  • сопротивляемость к внешним и внутренним влияниям;
  • плотность материала и соответственно его вес;

Как выполняется верхняя обвязка

Верхняя обвязка – менее проблематичная задача в отличие от нижней. Интересной особенностью верхней обвязки является монтаж последнего венца поверх мауэрлата. После установки на стены мауэрлата, заранее пропиленного под стропильные ноги, в которые в дальнейшем устанавливаются потолочные лаги, монтируется доска сечением не менее 5х15 см. Предпочтительнее использовать более толстый брус, например 15х15 см, но в качестве экономии также можно использовать и более тонкие доски. Брус для обвязки скрепляется по углам при помощи коротких брусков древесины сечением не менее 5х5 см. Последним этапом обвязки выступает конопатка всех имеющихся швов.

Дом в стиле шале

В последнее время большой популярностью пользуются дома в альпийском стиле шале. Это дом, построенный с применением нескольких стеновых материалов. Первый этаж – это каменная постройка, а второй этаж представляет собой конструкцию из дерева. При строительстве современных домов в стиле шале используются блоки из пенобетона или газобетона, а второй этаж возводится по каркасной технологии. Это намного экономичнее, чем строительство дома из камня и бревен. Блоки из газобетона прочные и вместе с тем легкие, поэтому для дома потребуется облегченный фундамент, на устройство которого не потребуется большого расхода средств и времени.

Помимо этого, у газобетонного блока есть дополнительные преимущества:

  • эффективность утепления;
  • высокое качество укладки.

Это дает возможность сэкономить на дополнительной теплоизоляции. Поэтому для первого этажа используются пенобетонные блоки, а второй этаж строится из легкого каркасного материала.

Особенности при работе с ленточным фундаментом

Некоторые строители считают, что деревянную обвязку к ленточному фундаменту крепить не обязательно. Дескать, никуда не денется. Такое мнение в корне неверно, потому что не могут существовать независимо друг от друга отдельные части здания. Малейшие деформации и подвижки почвенных слоев, ураганные ветры, осадка здания могут привести к непоправимым последствиям. Поэтому, несмотря на надежность и прочность ленточного фундамента крепить к нему первый венец следует в обязательном порядке. Причем делать это нужно основательно и по всем правилам.

После заливки бетонной смеси, ее уплотнения и выравнивания горизонта, необходимо по верхней поверхности утопить болты, имеющие окончания в виде конуса или крючков. Анкера следует устанавливать с таким расчетом, чтобы обвязочные балки были прочно закреплены на фундаменте. После полного набора бетоном проектной прочности, выполняют все гидроизоляционные мероприятия. Боковые стороны изолируют мастиками или оклеечными материалами. Верхнюю плоскость укрывают несколькими слоями рулонных изделий, сажая каждый пласт на мастику. Далее укладку нижней обвязки делают так же, как и по столбчатому основанию.

Стеновой комплект

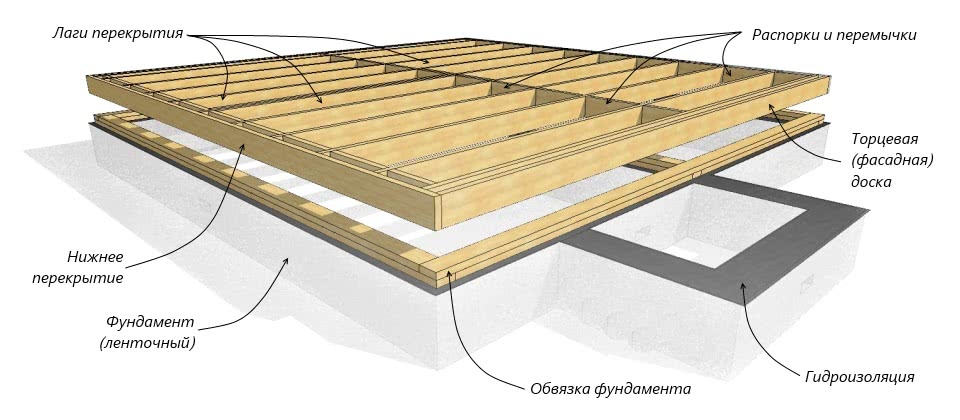

Конструкция и назначение обвязки

Дома, возведенные по каркасной технологии, имеют меньший вес по сравнению с аналогами из древесины, бетонных блоков либо кирпича. Чаще всего для них не нужно возводить сложные монолитные фундаменты. Достаточно будет обустроить ленточное либо свайно-винтовое основание.

Столбы и сваи призваны удерживать здание, предохраняя его от контакта с грунтом, предотвращая попадание влаги извне и обеспечивая вентилирование древесных конструкций. Поскольку данные элементы расположены по отдельности, требуется их общее соединение. Для этого применяют ростверк, выполняющий роль обвязки фундамента. Для каркасных домов функцию обвязки самого строения и фундамента объединяет в себе лишь нижняя обвязка, а ростверк не используется.

При помощи бруса, бревна, досок либо швеллера из металла монтируется обвязка, гарантирующая прочность всей конструкции дома. Кроме того, она же выполняет роль основания для всех силовых элементов здания: стоек каркаса, укосин, панелей, стен.

Нижняя обвязка каркасного дома, построенного на винтовых сваях, призвана распределять нагрузку от общей массы здания, не давая ему перекосится или разрушиться. В случае, когда сваи находятся на расстоянии как минимум в полметра от уровня земли, требуется обязательное обустройство нижней обвязки.

Для некоторых типов строений обвязка не является обязательной. Например, если дом имеет небольшую площадь и высота свай от поверхности земли составляет менее полуметра. Кроме того, обвязку не обязательно делать если применяется монолитно-ленточный фундамент. Однако если здание имеет несколько уровней и сложную конструкцию, то обвязка второго этажа и последующих для каркасного дома – обязательна.

Нижняя обвязка каркасного строения

Перед тем, как возводить каркасную конструкцию, необходимо провести обвязку. Обвязка или ростверк соединяет разрозненные сваи в единую систему, равномерно распределяя нагрузку на все основание. Как и все этапы строительства, обвязку рекомендуется проводить с соблюдением определенной последовательности.

Watch this video on YouTube

  1. Перед началом обвязочных работ на каждую сваю приваривают металлические оголовки. При обвязке швеллером элементы крепят непосредственно к оголовкам. Для крепления обвязки из деревянного бруса на оголовки приваривают металлические фланцы. Они представляют собой перевернутую букву «П», в которой предварительно пропилены отверстия для крепежа. Ширина фланца равна ширине бруса для обвязки. После проведения сварочных работ места сварки обрабатывают антикоррозийным составом.
  2. При строительстве каркасных домов чаще всего для обвязки используют деревянный брус. Перед использованием материал необходимо обработать антисептическим средством, защищающим от плесени и грибка, и антипиренами, которые снижают воспламеняемость дерева. Предварительно в каждом брусе выпиливают пазы для соединения. При этом возможно использование двух видов соединения: «в лапу» и «в полдерева». В первом случае с торцов бруса делают пропилы под произвольным углом на ширину, равную толщине бруса. Во втором варианте распил проводят вдоль бруса, ширина при этом также равна толщине бруса.
  3. Для защиты деревянного бруса от воздействия влаги, скопление которой неизбежно на металлических элементах обвязки, можно использовать куски рубероида или полиэтиленовой пленки. Изоляция укладывается под брус в местах его контакта с металлом.
  4. Начинают обвязку с углов, где проводят соединение первых смежных брусьев. Для выведения точного прямого угла пользуются обычным треугольником. Крепление бруса лучше всего проводить с помощью саморезов, а не гвоздей. Объясняется это тем, что при проведении ремонтных работ или при демонтаже саморез выкручивается из дерева легче, чем гвоздь. Между собой брусья скрепляют металлическими скобами или пластинами.
  5. В некоторых случаях применяется метод двойной обвязки. Для этого укладывают один ряд из бруса сечением 20 см. для второго ряда нужен брус сечением 10*15 см. При этом второй ряд укладывают на узкую сторону.

Watch this video on YouTube

Использование винтовых свай для возведения основания под каркасный дом позволяет в несколько раз сократить расходы на строительство и дома, и фундамента. При этом дома, построенные по каркасной технологии на винтовых сваях, отличаются прочностью и надежностью.

Нижняя обвязка каркасного дома на сваях. Калькулятор расчета нагрузки на свайный фундамент

В программе расчета сразу учтены и эксплуатационные воздействия, то есть статические и динамические нагрузки от массы мебели и других предметов обихода и от перемещения проживающих в доме людей.

Полученное в результате количество свай будет способно выдержать консолидированную нагрузку. Но ведь сами по себе опоры — это еще не фундамент.

Чтобы вертикальная нагрузка равномерно распределилась по всем точкам, необходимо объединить сваи обвязкой. Кроме того, выше было рассчитано только вертикальное приложение сил. Но совершенно нельзя игнорировать и силы, направленные по горизонтали или под углом к поверхности земли. И чтобы эти нагрузки не оказали разрушающего воздействия на опоры, необходима все та же обвязка свай.

После того как сваи будут вкручены в грунт и точно обрезаны по горизонтали, сверху них надеваются и закрепляются сваркой стальные оголовки, которые станут «платформой» для дальнейшей установки верхней обвязки.

Оголовки свай – обычно идут в комплекте. Надеваются и навариваются уже после точной подрезки свайного поля по общей горизонтальной плоскости.

Обвязка может состоять только из балок, монтируемых сверху оголовков, и ее в таком случае называют верхней. Однако, довольно часто сваи приходится укреплять деталями, соединяющими сваи между собой ниже оголовка. Такую фиксацию стоек осуществляют, закрепляя на них профильные трубы или мощные уголки — горизонтально или же под определенным углом.

Нижняя обвязка свай, упрочняющая общую конструкцию фундамента.

Нижняя обвязка применяется в следующих случаях:

  • Если фундамент устанавливается на местности, имеющей сложный пересеченный рельеф, и опоры будут значительно различаться высотой выступающей над уровнем грунта части.
  • Если свайный фундамент по проекту должен иметь достаточно большую высоту. То есть по каким-либо соображениям строение планируется поднять над поверхностью грунта на 1000 и более миллиметров .
  • В случае, когда выполняется постройка выраженно массивного строения .
  • Если дом возводится на ненадежном слабом грунте, в котором не исключаются горизонтальные подвижки .

В любом случае , схема нижней обвязки должна быть предусмотрена проектом. Она составляется после проведенных расчетов и изучения характеристик грунта на участке специалистами.

Верхняя обвязка винтовых свай или столбчатых фундаментов, выполненных из других материалов, называется ростверком. Это своеобразная рама, связывающая между собой все сваи фундамента и равномерно распределяющая вертикальную нагрузку на них от возведенного строения.

Многие собственники участков, приступая к строительству дома , задают специалистам, работающим над проектом, вопрос о том, есть ли вообще необходимость монтировать ростверк на свайный фундамент. Ведь, если планируется возвести каркасный или же брусчатый дом, обвязкой может служить и нижний венечный брус стены.

Сами по себе вкрученные и обрезанные сваи – это еще не фундамент. Только после качественной обвязки они станут надёжной основой для дальнейшего строительства.

Ответ категоричный – обвязка обязательна в любом случае!

В связи с тем, что свайно-винтовой фундамент состоит из отдельных опор, вкрученных в грунт, поэтому  даже при их самой тщательной установке, отвечающей всем требованиям и проведенным расчетам , нельзя гарантировать, что одна из них со временем не даст усадку. Случаются, к сожалению, и обрывы лопастей. Возможен также вариант, что сваи одного фундамента, не скрепленные обвязкой, осядут на разную глубину, то есть начнут «плясать».

При отсутствии общего жесткого основания, стены и полы дома в таких условиях могут перекашиваться, что со временем приводит и к их разрушению. Обвязка же будет удерживать всю конструкцию на одном уровне, распределяя нагрузку от дома равномерно по всей площади фундамента. Отсюда следует и закономерный вывод, что для создания такой общей связи должен быть выбран качественный материал, способный выдерживать высокие нагрузочные воздействия.

Основные правила монтажа

Как и у любого другого строительного процесса, установка обвязки требует соблюдение правил и технологии. Рассмотрим, как производится обвязка у каркасного дома.

Нижняя обвязка

Если ваш фундамент идеален, геометрия выверена и поправлена, приступаем к нижней обвязке.

  1. Укладываем слой гидроизоляции. Для этого обязательно необходимо приклеить рубероид к поверхности фундамента. Используем мастику. Также хорошо зарекомендовал себя пенополистирол, который наносится непосредственно на фундамент.
  2. Обвязка может производиться двумя способами. В первом случае, начинаем собирать обвязку с угла и двигаемся по кругу. Во втором случае, устанавливаем доски обвязки по двум противоположным длинным стенам дома, а обвязку по коротким стенам располагаем между обвязкой длинных. Второй способ более предпочтителен, так как такая обвязка считается более крепкой.
  3. Иногда требуется соединять доски в углах выборкой, когда снимается часть доски или бруса, чтобы получился паз. Такие пазы должны быть выверены по длине и по горизонтали, только так они смогут обеспечить надежную фиксацию.
  4. Для соединения досок и брусок обвязки, используются гвозди, саморезы и металлические уголки (особенно в углах). Анкерные болты фиксируют доски гайками. Если стена очень короткая, она в любом случае должна иметь минимум 2 болта.
  5. Все доски обвязки должны быть соединены между собой и фундаментом. Не должно быть элементов, которые не соединены со всеми другими частями обвязки.
  6. После установки конструкции, ее еще раз проверяют на ровность. Если все хорошо, устанавливают стойки и возводят стены каркасного дома. О возведении стен можно прочитать .

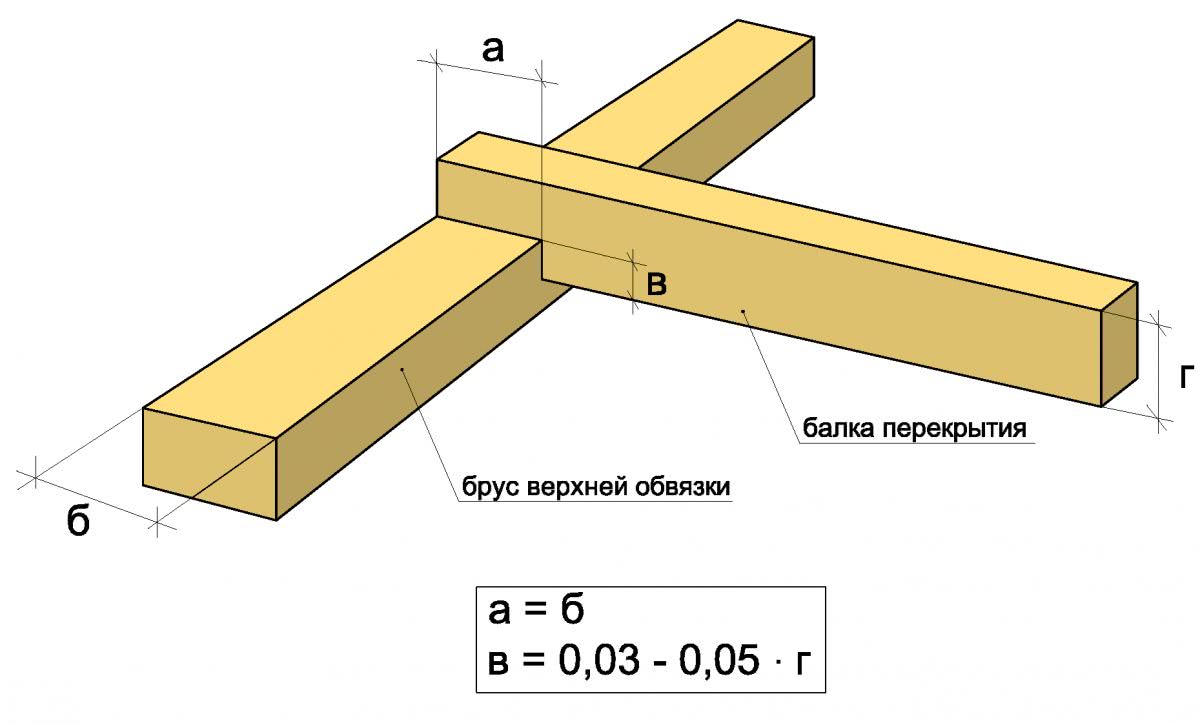

Верхняя обвязка

Верхняя обвязка начинает собираться после того, как собраны все стены каркасного дома. Она скрепляет все стены между собой, причем не только внешние, но и внутренние. Это значит, что даже внутренние перегородки должны быть готовы к началу верхней обвязки. Особенно это касается несущих внутренних стен.

Верхняя обвязка придает дополнительную прочность каркасу и равномерно распределяет давление с кровли на стены дома. Она выполняется также с помощью бруса или доски. Связка верхней части дома осуществляется практически также, как и нижняя обвязка. Чаще всего доска укладывается внахлест с соседней стеной, и фиксируется доска минимум 5 гвоздями по всей длине доски в шахматном порядке.

Если у вас появилась щель между стеной и обвязкой, можно использовать джутовую ленту. Она обеспечит отсутствие мостика холода. После окончания работ по устройству верхней обвязки, вновь проверяем геометрию. Так как на верхней обвязке будут проходить элементы кровли, огрехи здесь не допустимы.

Возводим каркасный дом своими руками

Устройство стен каркасного дома.

Существует два варианта постройки каркасных домов:

  • собирается дом из готовых элементов, выпущенных в заводских условиях;
  • здание из отдельных элементов собирается непосредственно на стройплощадке.

Рассмотрим второй вариант каркасного дома своими руками:

Любое строительство с разработки проекта начинается, каркасное домостроение в данном случае не исключение, так как намного проще предусмотреть все размеры и нюансы вначале на бумаге и потом не мучиться с подгонкой материалов непосредственно на строительной площадке. Если желаете построить что-то весьма индивидуальное, лучше проектную документацию заказать в организации, которая занимается строительством каркасных домов, или в проектной группе.

В проекте должны обязательно быть поэтажные планы, чертежи фундамента, разрезы и фасад, а также планы перекрытий и кровли.

Первоначально, в соответствии с проектом, делается . Зачастую избирают столбчатый фундамент, у которого элементы связаны вверху в одну жесткую конструкцию ростверком. Данный фундамент можно сделать практически полностью самостоятельно (при помощи одного-двух помощников).

При заливке ростверка (или железобетонной плиты, которая будет играть роль основания для каркаса) обязательно необходимо проверить горизонтальность верхней поверхности.

Пока фундамент набирается необходимой прочности (около месяца), можно купить материал для постройки дома (нужные размеры и количество необходимо рассчитать согласно проекту):

  • пиломатериалы (размеры сечения и длина зависят от толщины стены и размеров помещений);
  • гидроизоляционный материал для его укладки по верху фундамента;
  • антипирен и антисептик для древесины;

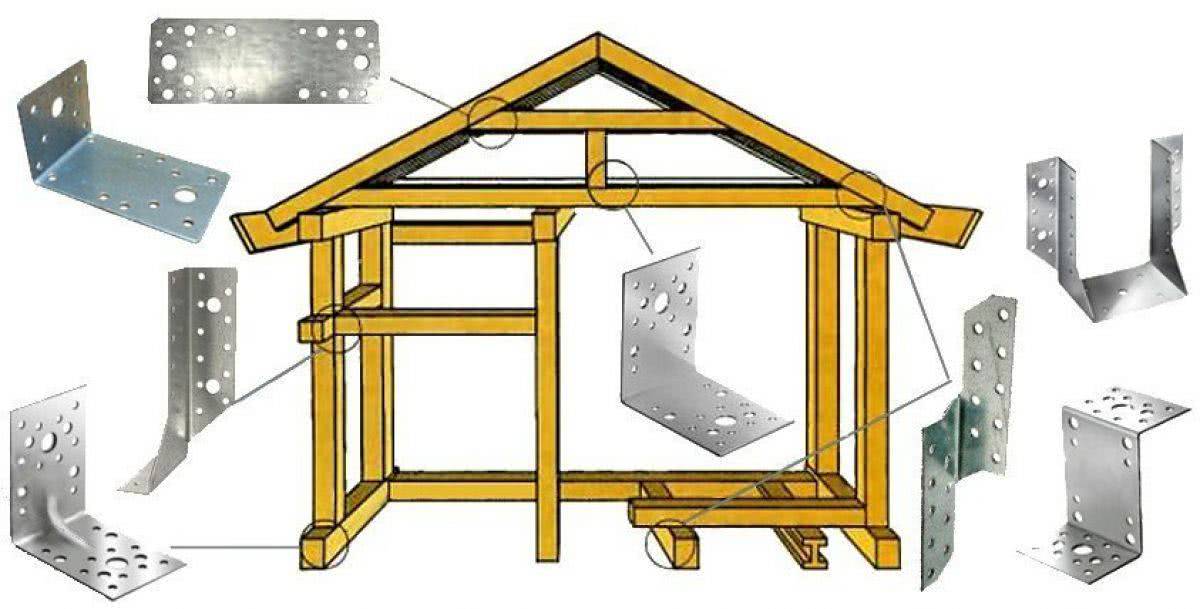

  • разные крепежи для сборки каркаса (гвозди, саморезы, анкерные болты и так далее);
  • для облицовки фанера, ЦСП; OSB;
  • утеплитель;
  • супердиффузионная мембрана для пароизоляции стен вдобавок к простой пароизоляции;
  • материал для сборки крыши здания (пиломатериалы, гидроизоляция, утеплитель, кровельный материал).
  • не забудьте подготовить инструмент для работы с древесиной, рулетку, строительный уровень, перфоратор и другие необходимые «мелочи».

Следующим этапом каркасного строительства своими руками является обработка всех пиломатериалов, задействованных при строительстве дома, антисептиками (это даст возможность уменьшить скорость процессов гниения древесины) и антипиренами (древесина получит возможность сопротивляться дольше при пожаре воздействию огня, а хозяин — несколько добавочных минут, чтобы покинуть здание, которое горит).

Теперь можно начинать возведение каркасного дома своими руками. Начнем укладывать нижнюю обвязку:

Схема утепления каркасного дома.

  • укладываем рубероид по верху фундамента;
  • затем идет брус нижней обвязки, который можно в углах состыковать одним из известных способов, добавочно место соединения укрепив анкером или гвоздями:
  • проверяем углы, соответствие диагоналей, горизонтальность уложенного бруса;
  • прикрепляем к фундаменту брус при помощи анкерных болтов, шаг которых не больше 1 метра;
  • проверяем опять углы и диагонали, горизонтальность верхней поверхности бруса.

Далее действуем таким образом:

  • устанавливаем, начиная с угловых элементов, вертикальные стойки каркаса. Прикрепите стойки к брусу нижней обвязки при помощи стальных усиленных уголков: чтобы не шатались стойки, временно скрепим их вместе с одной стороны доской по диагонали;
  • не забудем про дверные и оконные проемы, так как дистанция между стойками в данных местах будет от обычного отличаться (без проемов в плоскости стены);

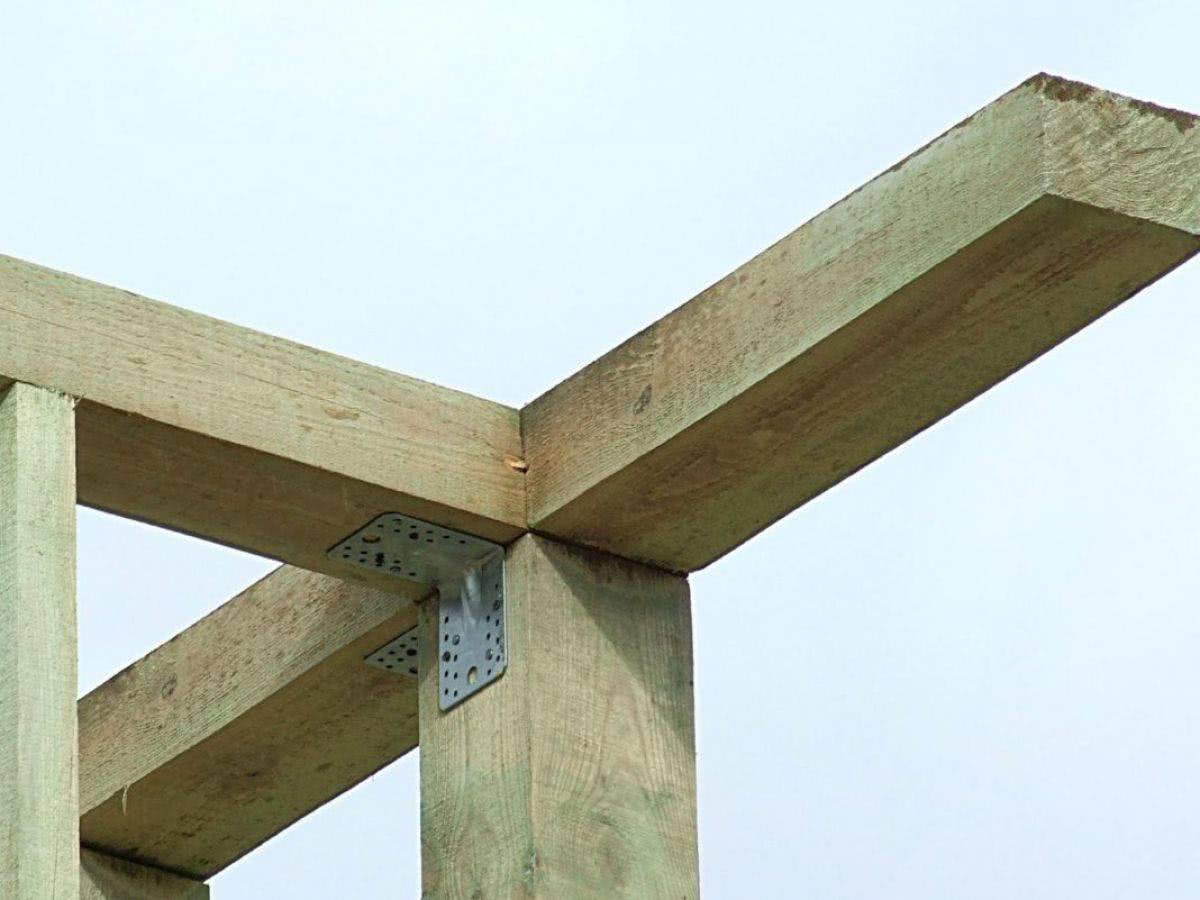

  • закрепляем брус верхней обвязки при помощи стальных уголков;
  • проверяем горизонтальность и вертикальность всех элементов;
  • каждую стойку закрепляем постоянными укосинами небольшого сечения из бруса: устанавливаем и закрепляем потолочные балки стальными уголками;
  • выполняем обрешетку, стропильную конструкцию, укладываем кровельное покрытие.
  • обшиваем каркас дома с внешней стороны OSB, фанерой, ЦСП;
  • закрепляем строительным степлером пароизоляционную мембрану (позднее прибьем по ней обрешетку и закрепим сайдинг);
  • плотно укладываем утеплитель в пространство между стойками каркаса;
  • закрываем утеплитель пароизоляцией, закрепив ее к стойкам каркаса степлером;
  • обшиваем каркас дома внутри ЦСП, фанерой, ОSB.

Таким образом строится простой .

Технология в зависимости от типа фундамента

Как сделать обвязку каркасного дома? Последовательность монтажа во многом зависит от типа фундамента. Рассмотрим процесс изготовления нижней обвязки для наиболее распространенных типов оснований.

Свайный или столбчатый

Из всех типов фундаментов, распространенных в наших климатических условиях, свайный имеет наибольшее количество вариантов. Подчас они значительно отличаются друг от друга.

Так, может отсутствовать ростверк, высота свай над землей может быть разной, толщина и материал тоже могут иметь массу типов. Тем не менее имеются общие моменты монтажа. Нижняя обвязка каркасного дома на винтовых сваях выглядит так:

  1. Прежде всего, надо создать гидроизолирующую отсечку между материалами обвязки и фундамента. Это может быть рубероид (толь), нанесение битумного слоя и т. п.
  2. Раскладка бруса или досок по местам установки.

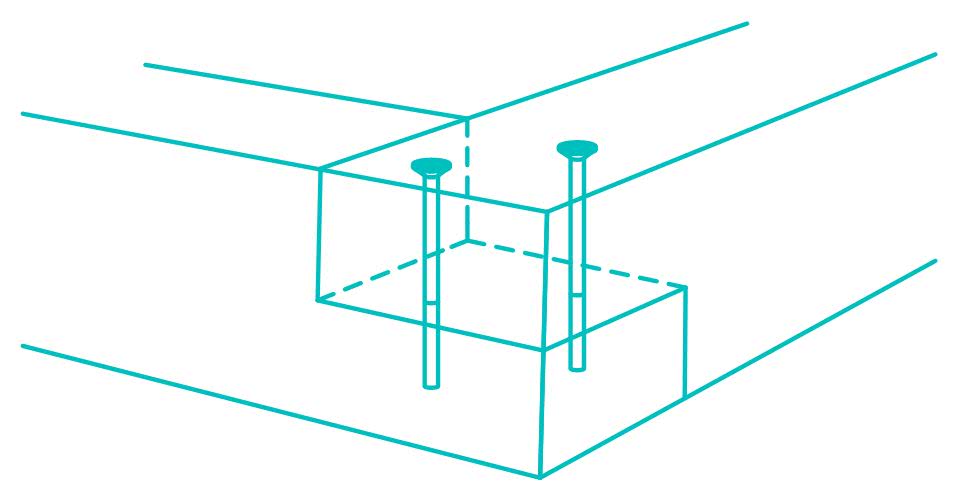

  3. Из бруса делается обвязка углов каркасного дома вполдерева.
  4. Устанавливается брус, крепление к ростверку (или непосредственно к сваям) делается при помощи анкеров или резьбовых шпилек, наваренных на основание. Обязательна проверка при помощи уровня на горизонталь.
  5. Угловые соединения усиливаются гвоздями, шурупами или болтами.
  6. Крепятся лаги с нужным шагом.

Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется таким же образом.

Ленточный

В данном случае крепление нижней обвязки каркасного дома к фундаменту производится проще. Имеется сплошная бетонная лента с ровной горизонтальной поверхностью, позволяющая прочно прикрепить обвязку.

Нижняя обвязка каркасного дома на ленточном фундаменте делается в таком порядке:

  1. На ленту укладывается слой гидроизолятора.
  2. Изготавливаются гнезда для угловых соединений.
  3. Брус или обрезная доска крепится на шпильки, болты или анкеры.
  4. Усиливаются углы. Дополнительно проверяется горизонталь, при необходимости положение бруса корректируется клиньями или подкладками.
  5. Монтаж лаг делается наиболее удобным способом, при этом следует учитывать наличие ленты как опоры для лаг. Обязательна гидроизоляция при опоре на ленту.

Плитный

Для плитных фундаментов наличие нижней обвязки диктуется только способом возведения стен. Если в качестве рабочей схемы выбирается метод платформы, то нижняя обвязка не нужна.

В этом случае обходятся созданием чернового пола, на котором собираются и поднимаются стены. Порядок такой:

  1. Укладка сплошного гидроизоляционного покрытия рулонными материалами.
  2. Установка опорных брусков, на них в перпендикулярном направлении монтируются лаги чернового пола.
  3. Настилается черновой пол, образуя площадку для сборки каркасов стен.
  4. Разметка, сборка стен.

В случаях, когда сборка стен ведется постоечным методом, то нижняя обвязка нужна и делается так:

  1. Делается гидроизоляция плиты.
  2. Раскладывается брус или обрезная доска, делаются гнезда для соединения углов.
  3. Установка бруса, соединение углов, проверка параллельности и горизонтали.
  4. Монтаж лаг. Все этапы требуют постоянного контроля плоскости и горизонтали.

Углы в случае с брусом соединяются вполдерева, с усилением в виде бобышек, металлических пластин, болтов или скоб. Необходимо помнить, что все крепежные элементы из металла нуждаются в защитной обработке окрашиванием или нанесением битумного покрытия. После монтажа пола, стен и наружной обшивки доступа к металлическим деталям не будет, их состояние контролировать станет невозможно, поэтому следует заранее позаботиться об их защите от коррозии.

Внимание! Для ленточных или плитных оснований наилучшим способом крепления бруса будет соединение на деревянные пробки, закрепленные в бетоне. Материал следует выбирать наиболее смолистый, для защиты от влаги. Отверстия для пробок внутри следует покрыть битумом

Отверстия для пробок внутри следует покрыть битумом.

Монтаж не угловых стоек

Нужно определиться со способом крепления стоек.

Есть несколько вариантов. Первый – крепить стойки к обвязке методом вырубки (полная врубка или врубка на пол бруса). И второй – оцинкованными стальными уголками (толщина примерно 2 мм). Уголками проще, быстрее и как по мне – надежнее, так как брус нижней обвязки остается цельным, а не ослабляется вырубками под стойки. Единственный недостаток – это то, что стоимость таких креплений увеличивает смету (1 уголок стоит от 0,5 до 1 доллара). Поэтому вариант с уголками хоть и немного, но дороже.

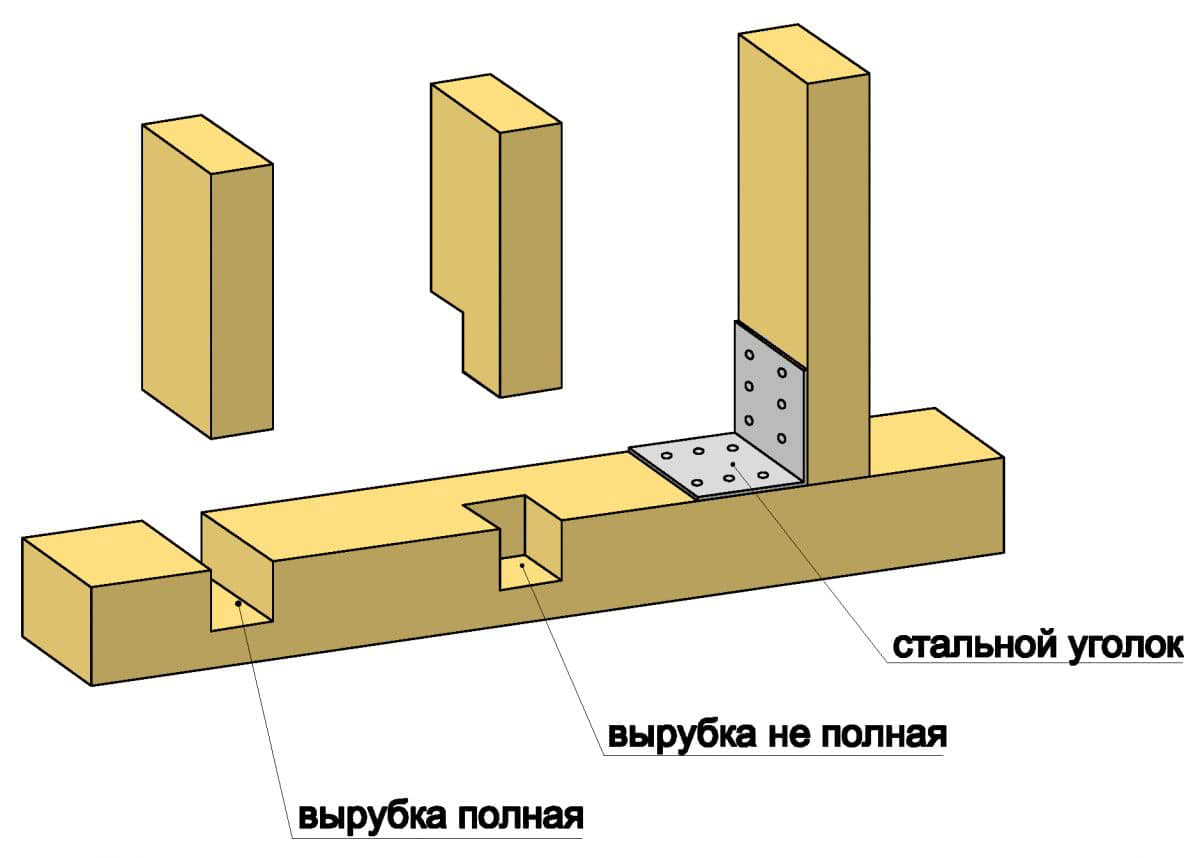

Варианты крепления вертикальных стоек каркаса к брусу нижней обвязки

На креплении уголками, думаю, останавливаться нет смысла. Тут все просто и никаких особенностей нет. Крепить их лучше всего оцинкованными саморезами по дереву. Но если купить оцинкованные не получится (их в некоторых регионах сложно найти), то можно брать черные не оцинкованные саморезы по дереву.

Немного подробнее остановлюсь на креплении стоек каркаса методом вырубки.

Для этого на брусе нижней обвязки нужно нанести разметку и сделать пазы по размеру стойки и глубиной порядка 30%, максимум 50% от высоты бруса нижней обвязки. Например, если брус у Вас высотой 100 мм, то вырубка будет на глубину 30-50 мм.


Размеры пазов для врубки стоек

Независимо от метода крепления не угловых стоек, их тоже нужно раскреплять временными укосинами. Можно устанавливать 2 короткие укосины на каждую стойку или же длинную укосину на несколько стоек сразу. Они нужны для того, чтобы соединение стойка — нижняя обвязка не расшатались до момента закрепления верхней обвязки и постоянных укосин.

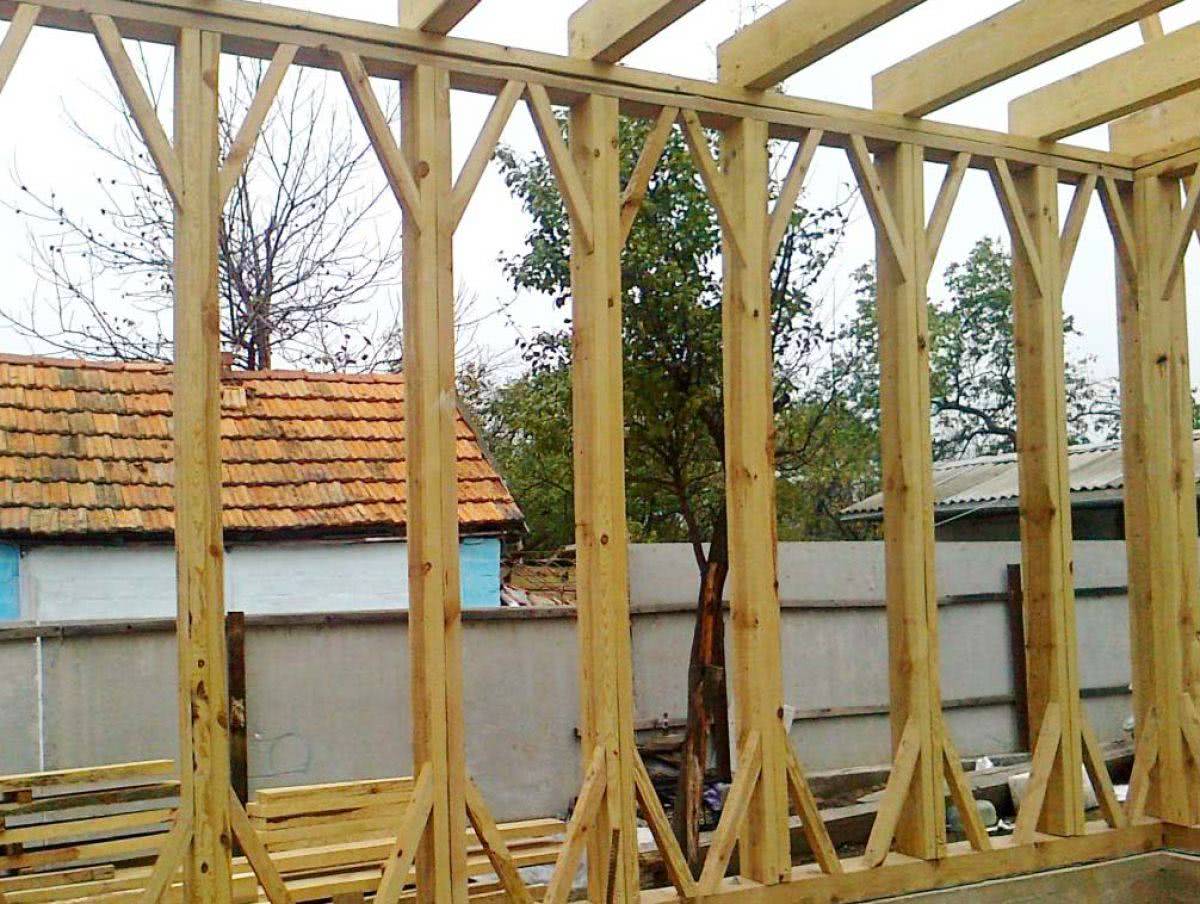

Фото временного закрепления каркаса короткими укосами


Временное закрепление каркаса короткими укосами

Если Вы заранее не делали раскладку каркаса для всех стен, т.е

планируете работать без чертежей, то на данном этапе важно учитывать, что шаг стоек в местах расположения оконных и дверных проемов может быть другим. Так что пока не поздно советую все-таки набросать все стены и основные элементы каркаса на них

С размерами, конечно же.

Примечание

Очень важно учитывать, что при креплении уголками высота вертикальной стойки равняется высоте этажа. А при креплении методом врубки высота стойки должна быть больше ровно на 2 глубины вырубки


Соотношение высоты этажа и высоты стойки при разных вариантах крепления стойки

Устройство каркаса

В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.

Более сложный и профессиональный метод крепежа стоек каркаса – это обвязка с полной или неполной вырубкой. Подобны врубки требуют мастерства и опыта, поскольку нужна точность. Более простой вариант – стойки крепят в дополнительные усиливающие брусья, которые прибивают по перпендикуляру относительно балок перекрытия.

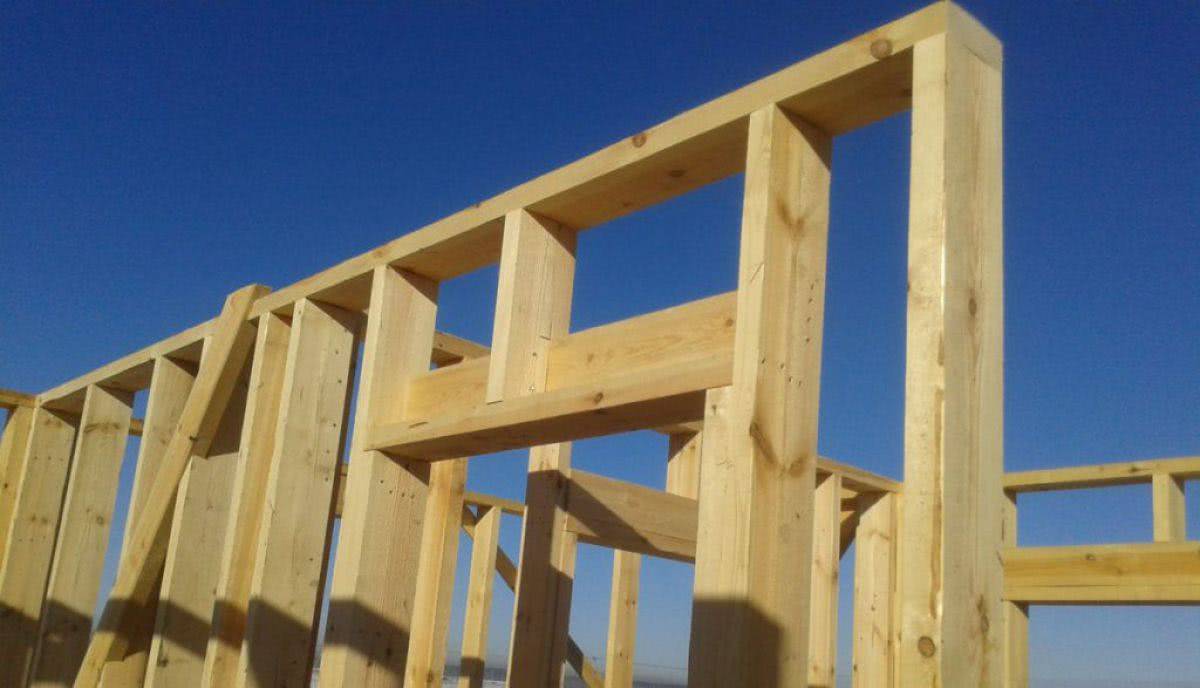

При установке стоек строго следят за точностью размеров будущих стен и простенков – оконные и дверные проемы в каркасной конструкции требуют дополнительной жесткости в соответственных участках каркаса. При монтаже стоек проемы окон и дверей сначала обозначены с помощью поперечных брусьев. Эти поперечины-перемычки получают дополнительную жесткость и связь с каркасом после усиления сверху и снизу более короткими стойками с частым шагом. Эти бруски-распорки обеспечивают нужную жесткость и связь каркаса.

Все стойки выверяют на вертикальность, причем обязательно по двум плоскостям – это условие будущей устойчивости и прочности каркасного строения. К выверке стоек подходят крайне тщательно, инструменты – обычный строительный уровень или лазерный нивелир, но при любом инструменте контроль должен быть постоянным, и корректируют стойки каркаса непосредственно в процессе монтажа. После окончательного крепления выполняют еще одну контрольную проверку на вертикальность стоек в плоскости стены. Крепление предварительно выполняют с помощью реечных перемычек, обеспечивая фиксацию стоек в проектном положении и возможность корректировки. Часто применяют дополнительные временные укосы, которые после закрепления стенового каркаса в единую систему демонтируют.

В процессе монтаж стоек наступает момент, когда все стойки установлены и держатся с достаточной жесткостью, и этот момент открывает следующий процесс – начало соединения стоек верхними обвязками. Верхнюю рамную обвязку прибивают по торцевым частям стоек, а далее делают фиксирующий крепеж на металлических уголках и распорках – диагонально закрепленных откосах. Верхние обвязочные пояса состоят из балок той же ширины, что и вертикальный стоечный каркас. Крепеж верхнего обвязочного пояса особенно важен, поскольку балки верхней обвязки послужат в качестве основы балкам чердачного перекрытия – то есть будут держать всю стропильную систему каркасного дома.

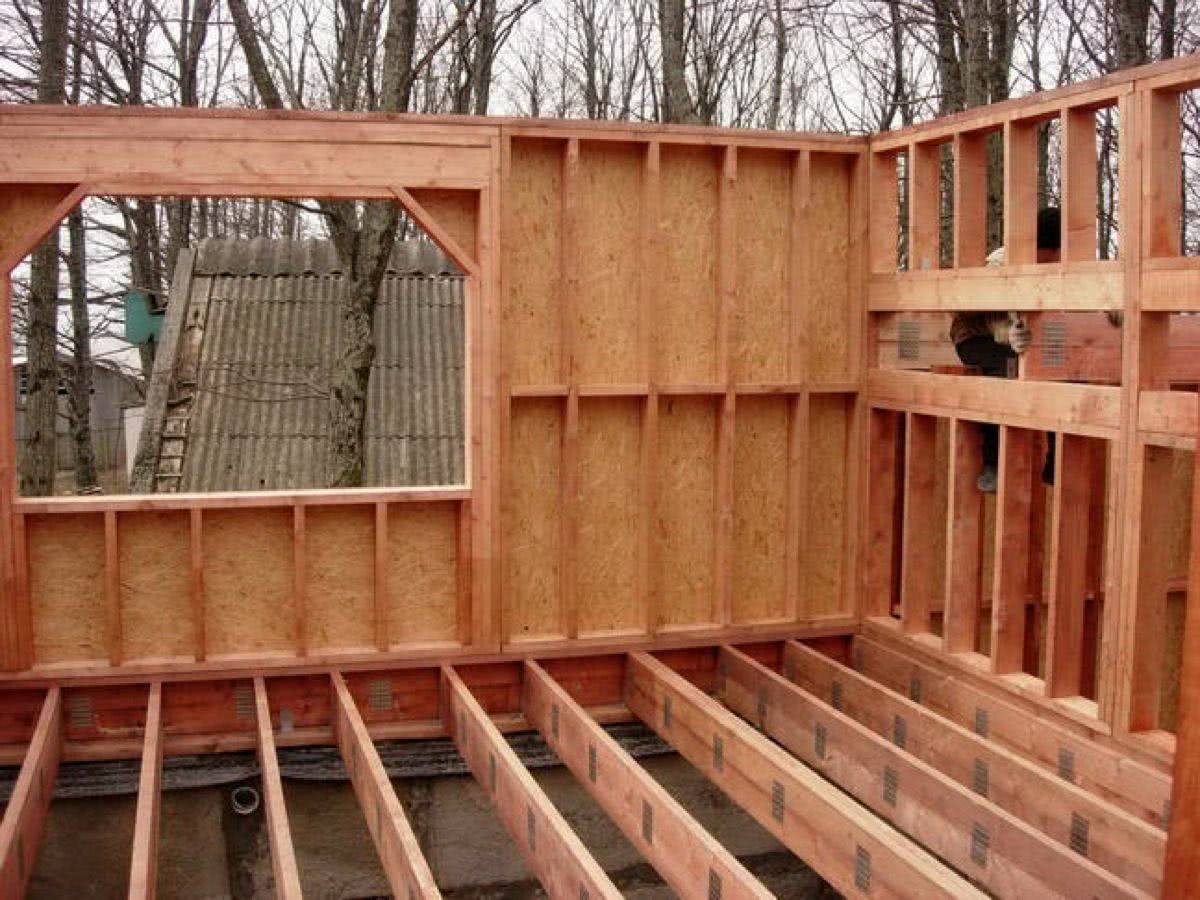

После того, как завершен монтаж верхнего обвязочного пояса, специалисты рекомендуют проводить наружную обшивку каркаса дома. обшивают каркас различными листовыми материалами – фанерными листами, ОСП и цементно-стружечными плитами. Монтаж выполняют на саморезах, листы обшивки крепят в вертикальным угловым и промежуточным стойкам каркаса. Эти листы обшивки обеспечат необходимую пространственную жесткость каркасу дома в процессе строительства.

К монтажу балок чердачного перекрытия и конструкциям крыши каркасного дома переходят только после полной проверки стенового каркаса на прочность и устойчивость. Вся конструкция должна быть стабильной и связанной, вертикальность стоек в плоскостях стен и в перпендикулярной плоскости должна быть абсолютной, все крепления выполнены по постоянной схеме.

Сооружение каркаса дома – ответственная работа, хотя и выполняется довольно быстро по сравнению с другими строительными процессами. Работают над каркасным строением, как правило, не в одиночку, хотя и один работник вполне в силах справиться с легкими элементами стенового каркаса. Но при работе бригадой каркасный дом вполне возможно вывести под кровлю в течение одного весенне-летнего периода, и выполнить отделочные работы и проводку безопасно и под крышей.
