Как собрать вибростол для изготовления тротуарной плитки

Внешний блок регулировки скорости

Так как лезвие электро-ножовки движется слишком быстро, устанавливаем отдельный блок регулировки скорости (со встроенным выключателем и автоматическим предохранителем), который поможет выбрать оптимальный режим поступательного движения вибросита и адаптировать его работу для разных сыпучих материалов. В этом случае выключатель электропилы блокируется в положении «вкл». От отдельного блока регулировки можно отказаться в том случае, если вы применяете в качестве электродвигателя достаточно «тихоходную» электропилу.

Саму электропилу лучше закрыть защитным кожухом для предотвращения попадания цементной, песчаной или другой пыли (легко изготовить из пластиковой бутыли подходящего размера). При достаточно несложных изменениях в конструкции рамы в качестве основного двигателя можно применить электродрель (желательно со встроенным регулятором вращения), установив вместо сверла шпильку с закрепленным на ней возвратно-поступательным эксцентриком.

На видео представлена еще одна несложная конструкция вибросита, использующая в качестве двигателя электрический лобзик:

Инструкция по изготовлению вибростолов

Если вы не готовы потратить деньги на агрегат, который пригодится вам единожды, но желание сэкономить на покупке тротуарной плитки высоко, стоит попытаться изготовить вибростол своими руками. Что же необходимо, чтобы изготовить вибростол своими руками:

  • чертеж;
  • четыре стальные трубы;
  • уголок (швеллер);
  • металлический лист для изготовления столешницы;
  • болгарка или электроножницы для работы с металлическими элементами;
  • вибромотор на 220 В нужной мощности и четыре болта для его закрепления;
  • сварочный аппарат;
  • дрель.

В том случае, если все необходимое есть у вас в наличии, можно приступать к изготовлению вибростола своими руками.

  1. Оптимальные размеры основания стола — 70 смx70 см, однако каждый мастер вправе изготовить стол таких размеров, которые соответствуют его потребностям. Чем больше объем производства, тем, соответственно, шире должна быть вибрирующая поверхность стола и мощнее двигатель. Основание легко сделать из металлического уголка (достаточно 50×50 мм) или швеллера. Отдельные элементы его можно соединить при помощи электросварки или болтов. В последнем случае конструкция получится разборной. Это удобно, если вы собираетесь перемещать ее с одного объекта на другой. Однако болты имеют свойство расшатываться, поэтому жесткость конструкции уменьшится.
  2. К готовому основанию необходимо присоединить ножки из стальных труб. Для придания устойчивости агрегату к ним либо приваривают металлические пластины, либо закапывают их в землю и заливают цементным раствором. Первый вариант используют, если требуется передвижная конструкция. Во втором случае стол будет стационарным.

При изготовлении ножек нужно учесть три момента:

  • вибромотор не должен касаться земли;
  • высота ножек должна быть такой, чтобы мастеру было удобно работать, не нагибаясь;
  • все 4 ножки должны быть строго одинаковых размеров, иначе столешница будет располагаться под углом и бетонная смесь станет вытекать при вибрации.

После того, как вы подготовили основание, пора приступать к изготовлению столешницы. Для этого в каждый угол, а также в центр основания необходимо закрепить шесть стальных пружин. Приобрести их можно на авторынке. Пружины от мопеда, разрезанные на две части, отлично подойдут для изготовления вибростола. Также пригодны пружины от амортизаторов или клапанов автомобильного мотора.

В качестве рабочей вибрирующей поверхности часто используют лист стали с бортиками, к которому снизу прикреплен вибромотор. Место, в котором его следует закрепить, отмечено на чертеже. На столешнице располагают формы, в которые и заливают бетон. Другой вариант конструкции рабочей поверхности — стальная рама с листом ОСБ, ДСП или фанеры внутри.

Соединить столешницу и станину можно разными способами:

  • пружину одним концом приварить к рабочей поверхности, а другим — к основанию (неразъемное соединение);
  • один конец пружины электросваркой закрепить на столешнице, а другой вставить в стакан высотой, равной трети пружины, установленный на станине;
  • можно поменять местами места крепления пружины и расположения стаканов.

Вибродвигатель закрепляют на столешнице неподвижно. Если использовать модели ИВ-98 или ИВ-99, то вибрация получится очень сильной. Рабочая поверхность в этом случае должна быть из стального листа толщиной не менее 10 мм или иметь утяжеление (бетонные балласты).

Этого не потребуется, если взять самый обыкновенный электродвигатель и установить на нем самодельный эксцентрик вместо шкива. Впрочем, можно отрезать отдельные его части или просверлить в нем несколько отверстий, произведя таким образом его разбалансировку.

Расположить вибродвигатель можно тремя способами:

  • в горизонтальной плоскости (вибрация тогда получится горизонтальной);
  • в вертикальной плоскости (с горизонтальными колебаниями);
  • под углом в 45 градусов к столешнице (для получения вибрации во всех плоскостях).

Как видите, конструкция проста и изготовить вибростол своими руками вполне реально. Было бы желание.

Какие вибраторы для бетона используются

Чтобы раскрыть тему — как сделать вибратор для бетона, начнем с теории. В зависимости от конструкции, в которую укладывается бетон и его объёма, в строительстве используют несколько типов вибраторов.

Погружной — его рабочий орган (как и понятно, из названия) опускают в бетонную смесь, где он передает вибрацию окружающему бетону. При необходимости перемещают агрегат по объему смеси. Применяют обычно для массивных монолитных конструкций и изделий.


Уплотнение погружным (глубинным) вибратором

Виброплита (площадка) — вибрация передается плитой, которую перемещают по поверхности смеси. Этот агрегат используют для плоских конструкций, например бетонных плит и стяжек. Также без виброплощадки невозможно уплотнить подушку из песка и щебня под заливку фундамента или укладку дорожки.


Промышленный вариант, почти монстр

Финишная обработка

Когда вибрационный стол полностью собран, осталось только установить электромотор и проследить, чтобы вся проводка была правильно подключена. Для автоматической регулировки оборотов двигателя и, соответственно, частоты вибраций стоит дополнительно вмонтировать потенциометр. Чем большим будет ток, подаваемый на двигатель, тем сильнее будут вибрации. Очень удобно, когда стол делается мобильным, поэтому основная часть электрики монтируется на основании, а к самой станине подводится только удлинитель. Не стоит забывать и про обязательное заземление.

Завершающий этап по изготовлению вибростола – это покраска. Начинать надо с предварительной зачистки металлических поверхностей. Для этого лучше всего подойдёт болгарка, а затем наждачная бумага

Особое внимание следует уделить сварным швам, так как они наиболее уязвимы перед коррозией

Покраску лучше всего производить специальными красками, к примеру, грунт-эмалью

Важно, чтобы она была рекомендована для металлических изделий и являлась защитой от возникновения ржавчины. В этом вопросе не стоит экономить, а желательно отдать предпочтение качественным средствам от известных компаний

Стоит заметить, что хорошие краски есть как у зарубежных, так и у отечественных производителей.

При покраске, после наложения первого слоя, ему надо обязательно дать полностью высохнуть. Только затем накладывается второй слой краски. При желании можно нанести ещё и третий, чтобы вибростол был максимально защищён.

Столы для производства плитки можно дополнить различными устройствами. К примеру, нередко их оборудуют агрегатом, просеивающим песок. В данном случае для электропривода делают укрытие из кожуха, которым служит листовой материал.

Как сделать вибростол для тротуарной плитки своими руками, смотрите в видео ниже.

Что собой представляет устройство, требования к его работе

Процесс застывания бетона, сопровождаемый мелкими частыми колебаниями, протекает с выделением пузырьков воздуха, уплотнением структуры бетона и повышением плотности и прочности материала. Для обеспечения такого режима применяют вибростол. Он представляет собой поверхность, которая совершает частые колебательные движения (порядка 3000/мин).

На эту поверхность устанавливаются формы, залитые бетоном и производится вибрационная обработка. Режим значительно уплотняет структуру бетона, что существенно сказывается на качестве тротуарной плитки, условия эксплуатации которой требуют большой прочности.

Существуют разные виды приспособлений, от больших промышленных с гидравлическим источником колебаний для обработки больших бетонных блоков, до более мелких электрических, которые создают вибрацию при помощи эксцентрика, установленного на вал электродвигателя. Поскольку в домашних условиях доступен только второй вариант, рассматривать устройство гидравлического привода не будем.

Частота и амплитуда вибраций — характеристики, определяющие фактуру обрабатываемого материала. Они настраиваются опытным путем, просчитать заранее все нюансы слишком сложно, поскольку в процессе задействовано слишком много переменных.

Поэтому конструкция стола должна предусматривать возможность некоторой регулировки амплитуды колебаний.

Конструирование вибростола

Для производства плитки потребуется вибрирующая площадка — вибростол для тротуарной плитки, своими руками который сделать совсем несложно. Вибрация площадки может быть обеспечена источником вибрации двух типов: двигатель-электровибратор и обычный электродвигатель с дебалансом. В первом случае вибратор крепится непосредственно к площадке снизу, если нужна вибрация в вертикальном направлении, или на перпендикулярном кронштейне при горизонтальной вибрации.

Второй вариант реализуется при помощи любого электродвигателя мощностью не менее 1 кВт и со скоростью вращения 3000 об./мин. В качестве дисбалансового устройства можно использовать диск со смещенным отверстием для крепления или диск овальной формы. Такой привод крепится ниже площадки, и для него надо позаботиться о специальной полке.

Схема расформовочной насадки для вибростола.

Для стабильного процесса вибрирующая площадка должна находиться на амортизирующих элементах. Самый распространенный вариант — пружинные амортизаторы по углам стола. Выбрав нужный размер пружины, можно легко обеспечить любую амплитуду колебания. Второй возможный вариант — резиновые амортизаторы. Такая конструкция обеспечит лишь минимальную амплитуду вибрации. Наконец, можно амортизаторы сделать на подвесах с использованием цепей и тросов. Амплитуда будет обеспечена большая, колебания — горизонтальные, а вот грохот заглушит все. Способ достаточно сложен и используется крайне редко.

Конструкция и особенности эксплуатации вибростола

Сделать самодельный станок для брусчатки можно, т.к. конструкция достаточно проста, представлена сочетанием нескольких узлов. Схема состоит из следующих элементов:
1. Опора или рама, являющаяся несущим элементом конструкции.
2. Виброплощадка, предназначенная для распределения раствора.
3. Разъем для электрического питания.
4. Включатель устройства.
5. Резиновые опоры.
6. Электромеханическая часть.

В интернете можно встретить чертеж, по которому проводится сборка конструкции. Принцип работы устройства характеризуется следующими особенностями:
1. Рабочая часть конструкции крепится на станине, которая часто изготавливается из профиля.
2. Крепление верхней части проводится за счет применения специальных пружин.
3. Двигатель требуется для создания движения

При этом важно провести расчет требуемой мощности.
4. На валу размещается эксцентрик, смещением центра тяжести которого обеспечивается вибрация

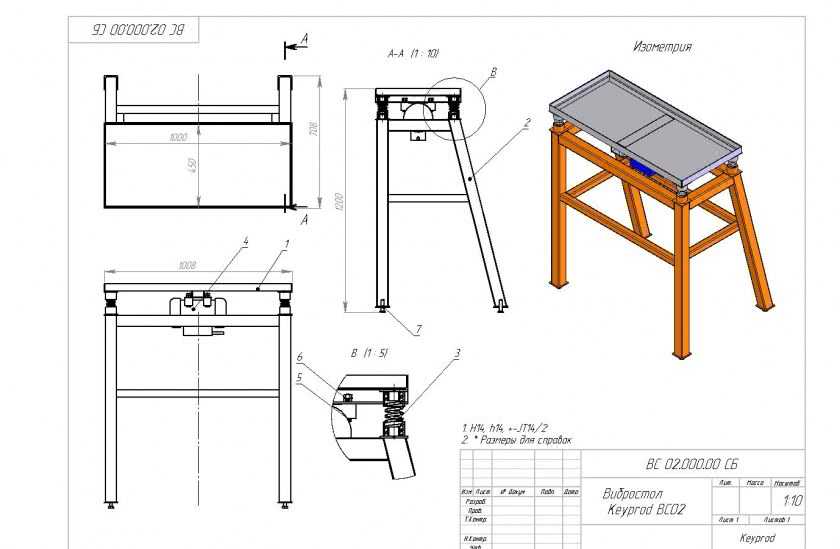

Как сделать своими руками вибростол – чертежи и инструкция

По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:

  1. Разметьте металл согласно чертежу, и прирежьте заготовки.
  2. Сварите из стального профиля основу площадки с заданными размерами.
  3. Приварите подпятники для крепления рамы к опорным стойкам.
  4. Соедините ноги рамы с прямоугольной основой.
  5. Установите ребра жесткости и элементы верхнего пояса.
  6. Поместите прихваченную раму на ровном полу и проверьте ее геометрию.
  7. Окончательно проварите сваркой все участки соединения.
  8. Установите подстаканники, превышающие диаметр пружин на 4–6 мм.
  9. К рабочей площадке приварите буртик из уголка с размером полки 4,5 см.
  10. Усильте столешницу ребрами жесткости и приварите элементы крепления мотора.
  11. Приварите к нижней плоскости столешницы подстаканники для пружин.
  12. Проверьте соосность подстаканников для пружин, в которые они вставляются.
  13. Зафиксируйте вибрационный двигатель под столешницей.
  14. Установите пружины и соберите раму с площадкой.

    Монтаж электродвигателя на вибростол

  15. Обеспечьте неподвижность виброплощадки, закрепив ее к полу.
  16. Подсоедините кабель питания, и запустите устройство.
  17. Установите на столешнице груз, имитирующий залитую форму.
  18. Проверьте работу агрегата и отрегулируйте эксцентриком параметры вибрации.

Покупка качественной вибропрессованной плитки

При выборе плитки нужно учитывать несколько важных нюансов. Так, для мощения участков, которые будут испытывать постоянные нагрузки, лучше выбирать вибропрессованную плитку, которая с легкостью выдержит воздействие. Выбрать качественный материал поможет знание нескольких правил.

От чего зависит качество будущего тротуара

Качество покрытия тротуара или садовой дорожки также будет зависеть от правильности укладки плитки, надлежащей подготовки основания, соблюдения технологии мощения. Правильно сделанный и уложенный материал прослужит десятилетия – так, настеленная когда-то в Москве брусчатка служит до сих пор, а материал и не думает разрушаться. И если укладка плитки – процесс, на который можно повлиять, то покупка некачественного материала может привести к быстрому разрушению слоя, в связи с чем данному вопросу стоит уделить больше внимания.

Почему плитка может быть негодной:

  • Использование дешевых красителей, окраска плитки после производства – довольно быстро тротуар потеряет свою внешнюю привлекательность, так как слой краски сотрется неравномерно и в этих местах проявится серый бетон
  • Плитка слишком яркого цвета – обычно это результат переусердствования с красителями, из-за чего материал может быть менее прочным
  • Переизбыток воды в составе – тогда изделие получается хрупким, нестойким к износу, морозу, солнцу

Критерии выбора

Что же касается качества материала, то тут есть некоторые нюансы.

Как выбрать качественную плитку:

  • Слои прессования – может быть один слой или два: двуслойная плитка предполагает наличие первого, более грубого и надежного, слоя из диабазового или гранитного щебня, а также второго декоративного, гладкого и ударопрочного, износостойкого. Однослойная плитка менее красивая и прочная.
  • Внешний вид изделия – не должно быть трещин, раковин, непроформовок, скопления зерен материала и т.д. Плитка из плотного и прочного бетона предполагает сплошную равномерную структуру.
  • Цвет – должен быть также равномерным и стойким. Если через сутки после воздействия воды на материал бетон все еще темный и сам камень мокрый – материал слишком пористый, с низкой плотностью, будет непрочным.
  • Вертикальные полосы на торце и по бокам – говорят об оптимальной влажности бетонного раствора и долговечности камня.
  • Наличие сложноустранимого руста по верхней грани, утолщения снизу – это дефекты, говорящие о большом износе пресс-формы на производстве.
  • Ударная прочность – если бросить камень с высоты роста человека на ровный бетон или асфальт без усилия, камень должен остаться целым (в крайнем случае могут появиться минимальные дефекты).
  • Звук при ударе – если ударить плитки друг о друга, звук должен быть звонким, а не глухим.
  • Подбор влажностей слоев двуслойного материала – качественная плитка проектируются из двух слоев, каждый из которых обладает определенной влажностью. Если нужные параметры не соблюдены, части плитки могут откалываться одна от другой. Оценить параметр просто: нужно поставить плитку на торец в поддон, погрузив в воду на 2-3 сантиметра. Выждать 5 минут. Если в лицевом слое уровень подъема воды превысил половину длины изделия, качество плитки низкое.
  • Наличие сертификата качества у продавца или производителя.

Вибропрессованная тротуарная плитка – качественный и красивый материал для оформления дорожек, улиц, площадей, стоянок авто и т.д. При условии выбора сделанной по ГОСТу, прочной и надежной, плитки создать оригинальное и долговечное покрытие не составит труда.

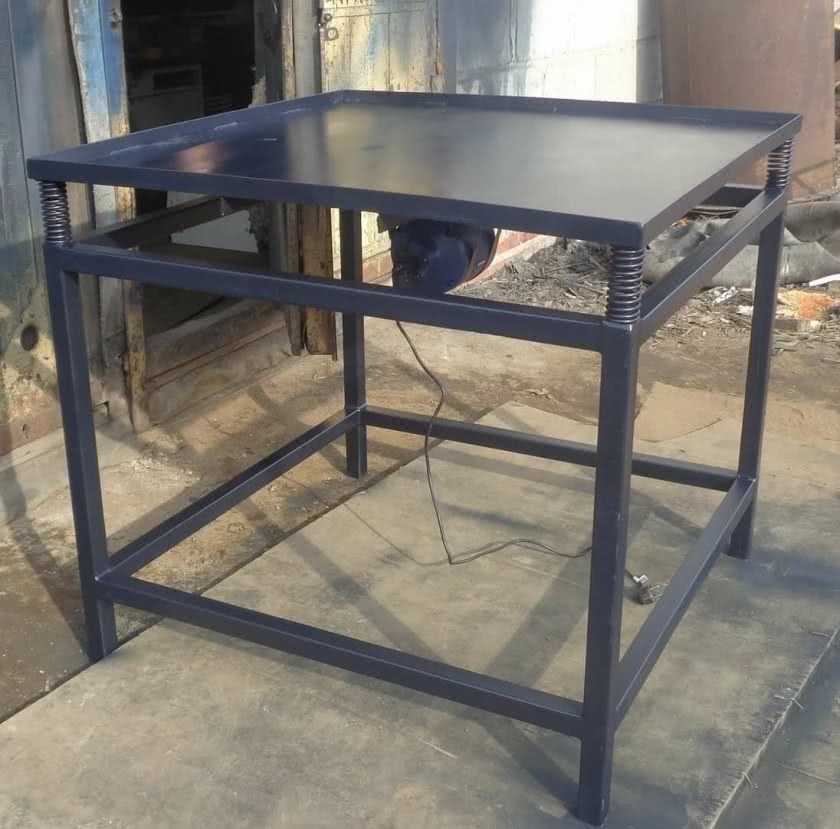

Как устроен вибрационный стол

Вибростол, предназначенный для создания тротуарной плитки и сделанный своими руками, чаще всего включает в себе следующие детали и составляющие:

  • мощная, закрепленная и устойчивая рама.
  • подвижная часть, которая подвергается вибрации.
  • пружины, которые будут компенсировать вибрации.
  • специальный двигатель, который будет вызывать вибрации и оказывать непосредственное влияние на заготовки.

Чтобы узнать, как сделать вибростол, необходимо понять, за счет чего он работает.

Вибрация по законам физики может распространяться в нескольких направлениях, это же свойство и используется в вибрационных устройствах, которые главным образом отличает только наличие специального двигателя-вибратора.

Рамы, на которые все опирается, располагаются на ровной поверхности. К ним крепятся компенсаторные пружинки, только затем уже идет вибрационный двигатель и плоскость для формовки. Вибрация проходит внутри рам и поверхности стола от вибрационного двигателя до заготовки.

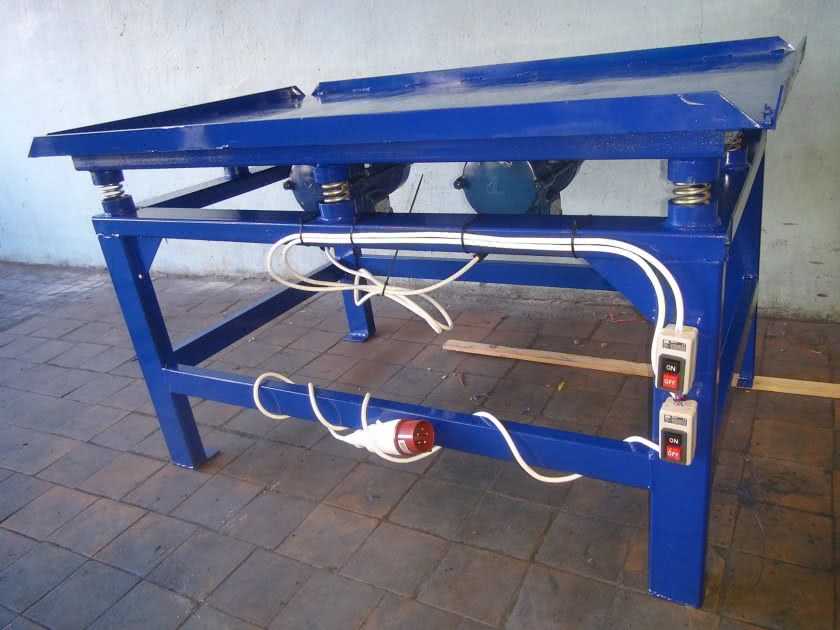

Основные элементы конструкции

Фактически стол состоит из трех крупных элементов: основы, вибрирующей столешницы с соответствующими подвижными опорами и привода, который создает усилие для вибрации.

Если рассматривать конструкцию более детально, можно выделить:

  1. силовую раму изделия. Она состоит из четырех стоек, связанных продольными балками. Для изготовления этих элементов используется металлопрокат – профильная труба, уголок, швеллер и так далее;
  2. столешница. Плоская плита (обычно из листового металла) обязательно снабжается бортиками. Это необходимо для того, чтобы установленные на нее формы с раствором при вибрации не «съезжали» со стола;
  3. разъем для подачи электроэнергии;
  4. соответственно вилка провода электропитания;
  5. тумблер для включения вибратора;
  6. амортизаторы (пружины). Эти устройства смягчают рывки при колебаниях столешницы, делают вибрации более равномерными и плавными;
  7. электромеханический вибратор.

Интересно: в зависимости от мощности вибратора и габаритов стола, устройство можно использовать для уплотнения не только тротуарной плитки, но и блоков различного размера.

Размеры механизма можно варьировать. Учитывая, что основной «точкой отсчета» при вычислениях является размер формы, лучше делать длину/ширину стола кратной длине/ширине наиболее часто используемых форм. При этом не стоит забывать о небольшом запасе: формы хоть и ставятся на столешницу максимально плотно, но небольшой зазор между ними должен быть.

Вибростол своими руками

Как сделать стол для формовки мелкоштучных и средних бетонных изделий? Какой материал для этого необходим? В этой статье вы найдёте ответы на эти и другие вопросы. Текст содержит полноценные видеоуроки по сборке вибростола своими руками с подробным описанием хода работы.

Вибростол — приспособление для вибрирования жидких растворов, уложенных в формы. Это может быть тротуарная плитка, секции «еврозабора», искусственный отделочный камень. В этой статье мы рассмотрим варианты изготовления вибростола своими руками.

Как работает вибростол

Принцип действия предельно прост — вибрации передаются от активатора (вибромотора) к плоскости — в данном случае к крышке стола. Затем вибрации гасятся амортизирующими прокладками или пружинами. На крышке стола располагаются предметы или формы с жидким раствором, требующим вибрирования.

Материалы и инструменты

Для создания конструкции нам понадобится следующие инструменты:

  • сварочный аппарат;
  • болгарка с диском по металлу;
  • ручной инструмент слесаря;

и материалы:

  • уголок 40х40х2 — 6 метров;
  • труба прямоугольного сечением 40х20 — 6 метров;
  • лист металла или ламинированной фанеры 120х750х3 — 1 шт.;
  • пружины (от ГРМ Камаз), аналог или резиновые стойки — 4 шт.;
  • асинхронный двигатель 220 В/1500 Вт — 1 шт.;
  • болты/гайки, подручный материал.

Сборка вибростола своими руками

Готовый инструмент будет иметь размеры:

  • крышка — 120х750 мм
  • высота стола — 850 мм

В качестве подготовки следует очистить материал от ржавчины и подготовить рабочий полигон.

Изготовление неподвижной рамы

Рама стола или станина — опорная часть всего станка

По большому счёту неважно, из чего она будет сделана (только не из дерева!), т. к. её задача — неподвижно удерживать точки гашения вибрации (пружины или резиновые прокладки), на которые опирается крышка

Теоретически это может быть даже бетонная плита или участок фундамента.

Ход работы:

  1. Нарезать ножки из уголка — 4 шт. по 750 мм.
  2. Нарезаем стационарную рамку из профтрубы 20х40 — 2 шт. по 600 мм и 2 шт. по 1 м.
  3. Сварить рамку и приварить ножки вертикально по углам.
  4. На верхнюю плоскость углов наварить пружины.

Изготовление крышки

Крышка стола не будет жёстко привязана к станине — она будет просто стоять на пружинах. Бортики «стаканов» из трубы не дадут ей соскочить во время работы. Вместо них можно использовать любые аналоги, например, резиновые детали старых заводских станков. Эти элементы исключительно «живучи» и прослужат не один год.

Ход работы:

  1. Нарезаем профтрубу — 2 шт. по 600 мм и 2 шт. по 1 м.
  2. Свариваем рамку аналогично стационарной (зеркально), но с двумя дополнительными поперечными рёбрами.
  3. На рёбра устраиваем площадку для крепления вибромотора с отверстиями по месту.
  4. По углам подвижного каркаса крышки навариваем кольца стальной трубы Ø 50 мм и высотой 30 мм.
  5. Навариваем лист металла на рёбра.

Изготовление вибромотора

Активация вибрирования в нашем случае будет производиться от электромотора. Чтобы она появилась, мы разбалансируем вал двигателя, добавив на него эксцентрик. Самый простой и быстрый способ — наварить болты Ø 12–14 мм на вал и утяжелить их гайками. Грузы должны располагаться с обеих сторон, параллельно друг другу — так достигается максимальная сила вибрации.

Масса грузов зависит от мощности мотора, которая в свою очередь зависит от размеров стола. Эти три показателя взаимосвязаны и масса грузов — зависимый параметр.

Чаще всего такие изделия собирают из подручного материала, и выбор есть не всегда. Примитивный расчёт мощности мотора — 1500 Вт на 1 м2 площади крышки стола.

Оптимальная масса грузиков подбирается опытным путём — на болты накручиваются гайки. Смещая гайки по резьбе болта, можно регулировать амплитуду вибрации.

Сборка всех деталей вместе

Двигатель установить на посадочные места при помощи болтов. На каждый провод питания рекомендуется поставить автомат. Поскольку крышка вместе с мотором имеет значительный вес, её достаточно просто установить «стаканами» на пружины.

Внимание! После установки по месту работы обязательно заземлите стол. Конструкцию можно окрашивать и дорабатывать, исходя из местных условий и требований к работе станка

Перед запуском проследите, чтобы рама надёжно стояла на опорах, иначе возможно опрокидывание приспособления

Конструкцию можно окрашивать и дорабатывать, исходя из местных условий и требований к работе станка. Перед запуском проследите, чтобы рама надёжно стояла на опорах, иначе возможно опрокидывание приспособления.

Вибростол описанной конструкции подойдёт для частного хозяйства — изготовления бетонных элементов для собственных нужд. Сам двигатель можно также использовать на самодельной виброплите или виброрейке во время бетонных работ.

Пошаговая инструкция по изготовлению вибростола своими руками

Проект подбирают исходя из нужных размеров. Чем внушительнее габариты плиты, тем больше на ней поместится форм, но масса ее при этом возрастает, соответственно, требуется более мощный привод. Обычно длина составляет примерно 1800-2000 мм, а ширина – 750-800 мм. Мощность двигателя подбирают с учетом суммарной массы столешницы, форм и бетонного раствора (на каждые 100 кг веса – 1 кВт). Типовой чертеж предполагает, что виброузел будет находиться под плитой, по центру.

Кроме электродвигателя готовят следующие материалы:

  • 4 опорные стойки (ножки) из стального проката из уголка, двутавра или прямоугольной трубы, длина каждой – 800 м.
  • Уголок для каркаса сечением 25х25 или 40х40. Общую длину считают по чертежу (около 10 м).
  • Лист из углеродистой стали толщиной 3-12 мм для изготовления столешницы.
  • Амортизаторы – прочные, термически обработанные спиральные пружины, число которых, как и схема расположения, определяется согласно проекту.
  • Стальные гнезда (стаканы) для пружин.

В качестве амортизаторов используют пружины от клапанов грузовика марки ЗИЛ, а функцию гнезд выполняют отрезки труб.

Технология изготовления:

1. Каркас. Нарезанные в размер чертежа уголки сваривают. Чтобы придать конструкции жесткость, ножки соединяют между собой поперечинами, а с верхней прямоугольной рамой – с помощью наклонных распорок.

2. К верхним концам опор или раме приваривают стаканы: если их высота превышает 2 см, то пружины помещают в них без фиксации. В других случаях используют болтовые соединения. Жесткая схема скрепления пружин со столом (сварка) не оправдана. Во-первых, амортизаторы будет трудно заменить. Во-вторых, теряется возможность горизонтальной настройки столешницы.

3. К верхней плите в соответствующих местах тоже привариваются стаканы и надевают их сверху на пружины.

4. В центре подрамника приваривают кронштейны и крепят к ним электродвигатель. Его вал должен быть ориентирован вдоль стола.

5. На хвостовике вала фиксируют эксцентрик. Его роль может выполнять фланец с просверленными отверстиями для закрепления грузиков.

Каждый грузик подбирают путем эксперимента в зависимости от скорости вращения и мощности мотора. Вес утяжелителей не должен быть чрезмерным, иначе двигатель выйдет из строя. Чтобы эксцентрик в процессе работы не отсоединился от вала, вращающаяся часть мотора ограждается защитным кожухом.

Рекомендации

Привод устройства не требует большой мощности, поэтому домашние умельцы часто собирают вибростол с двигателем от стиральной машины. Срок эксплуатации такого движка невелик, но при умеренной нагрузке его ресурса хватит на несколько лет. Специалисты советуют сразу модернизировать мотор: вместо втулок поставить усиленные подшипники. Если вибрационный стол будет задействован в изготовлении плитки на продажу, есть смысл купить готовые вибродвигатели ИВ-98 или ИВ-99, рассчитанные на 220В. У них большой запас мощности, обороты регулируются в зависимости от размеров форм.

Мастера, самостоятельно изготовившие вибрационные устройства, иногда жалуются, что в центре стол меньше вибрирует, а по краям формы подпрыгивают и разъезжаются. Чтобы избежать подобных проблем, желательно найти грамотно составленные чертежи, в которых указаны оптимальные размеры материалов. Масса рабочей плиты рассчитывается таким образом, чтобы отвечать возможностям электродвигателя.

Добиться равномерной вибрации помогут несколько практических советов опытных специалистов.

  1. Схема работы оборудования должна обеспечивать не слишком большую амплитуду колебаний, чтобы бетон постепенно распределялся по формам, а не отскакивал от стенок. Частоту колебаний подбирают опытным путем, сопоставляя качество получаемых изделий.
  2. Нужна точная дозировка бетонной смеси – это не только стабилизирует вибрацию, но и поможет избежать формовки плиток разной высоты.
  3. Стол устанавливают строго горизонтально, без перекосов.

Для дополнительной устойчивости конструкции к нижним концам опор приваривают круглые пластины, вырезанные из листа. Если мощная вибрация приводит к смещению стола, «пятаки» можно просто забетонировать, но лучше все же просверлить в них отверстия, чтобы соединить стол с основанием анкерными болтами.

Самостоятельно изготавливая вибростол, иногда принимают решение сделать плиту или всю станину из дерева. Это большая ошибка: древесина со временем рассыхается. По этой причине полностью нарушается геометрия, теряется центровка, требуемая амплитуда не достигается, падает качество плитки.

Заключение

Если планируется масштабное строительство на даче или переделка подъезда к частному дому, самодельный вибростол отнимет время, но сэкономит вам много денег. Подберите чертеж устройства, исходя из объёма работ и своей цели. Сборка агрегата займёт 1-2 дня, после чего можно смело производить тротуарную плитку для себя или для продажи.

Как сделать дровокол своими руками: ручной механический, пружинный, морковкой, инструкция по изготовлению устройств, каркаса и ножей
Как изготовить пилораму из бензопилы своими руками: виды, необходимые материалы, описание процесса, другие варианты
Шлифовальный станок по дереву: как изготовить своими руками дисковый, ленточный или барабанный, рекомендации по подбору материала, обзор заводских моделей, советы по уходу и обслуживанию
Дробилка для дерева: что это такое, на что обратить внимание при выборе, как сделать ее своими руками, обзор популярных моделей, их плюсы и минусы
