Чем отличается переключатель от перекрестного переключателя

Оглавление

Типы проходных выключателей

Виды проходных выключателей

По количеству переключающих контактов различают следующие виды проходных выключателей:

одноклавишные;
двухклавишные;
трехклавишные.

Количество клавиш может много значить для функциональности каждого из перечисленных приборов, поскольку они позволяют коммутировать осветители из трех точек помещения и более.

При необходимости управления из 3-х и более мест самый оптимальный вариант – двухклавишный прибор с перекрестным управлением.

При сравнении многоклавишных выключателей с их одноклавишными аналогами важно понимать, чем одно из них может отличаться от другого. В основном отличие касается функциональности устанавливаемых в помещении устройств

Если во втором случае коммутируется только одна группа (осветитель включается и выключается), то в цепи с двухклавишным переключателем таких групп будет две. В соответствие со схемой их подсоединения можно включать первый из двух осветителей, одновременно выключая второй или наоборот.

По своей конструкции такие коммутаторы могут иметь открытое (наружное) исполнение или устанавливаться в заранее подготовленные в стене ниши. По способу управления переключатель может быть сенсорным или с ПДУ, то есть срабатывать от прикосновения или на удалении (дистанционно). Выбор конкретного типа прибора определяется предпочтениями пользователя, а также его финансовыми возможностями.

Конструктивное исполнение переключателей

Поскольку различные электрические схемы освещения могут иметь разное количество управляемых из одной точки светильников, то и переключателей должно быть соответствующее количество. Чтобы не увеличивать чрезмерно количество монтируемых отдельных приборов, промышленность выпускает несколько разновидностей переключателей.

Проходные выключатели могут быть трех типов:

однокнопочные — имеют три клеммы;
двухкнопочные — пятиклеммная конфигурация;
трехкнопочные — более сложная конструкция, которая может немного отличаться в разных моделях, но с помощью прилагаемой к изделию блок-схемы с ней не трудно разобраться.

Каждый из этих типов рассчитан соответственно на подключение одной, двух или трех групп осветительных приборов. То есть двухклавишный переключатель по функционалу равен двум одноклавишным, а трехклавишный — трем.

Помимо обычной механической конструкции с кнопками или клавишами, промышленностью выпускаются модели с сенсорными выключателями.

Для обеспечения работы проходной конструкции необходимо подключать не два провода, как в стандартном выключателе, а на один больше — это обусловлено необходимостью задействовать две электрические сети одновременно. То есть однокнопочный переключатель коммутируется тремя проводами.

Эти две сети идентичны между собой, в середине схемы располагается светильник (или несколько), а на концах — переключатели. Когда положение проходных выключателей одинаково — свет включен, когда различно — выключен.

Есть возможность организовать управление источником света с трех точек, для чего необходимо внести в схему дополнительный перекрестный выключатель (при необходимости большего числа контрольных точек увеличивается и число перекрестных выключателей).

Переключатели электрические. Виды и устройство. Работа и применение

Переключатели в электротехнике служат для отключения и включения электрических цепей низкого напряжения поочередно. Например, проходные переключатели предназначены для удобства управления освещением в различных комнатах, лестницах, коридорах. Такие переключатели электрические монтируют между этажами, возле дверей помещений с несколькими входами.

Из дома удобно управлять освещением гаража и других помещений, а также фонарями на приусадебном участке. Переключатели позволяют управлять функционированием освещения, находясь при этом в другом месте, что создает определенные удобства и комфорт, а также экономится электроэнергия.

Типы выключателей — обозначение на строительных схемах

Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.

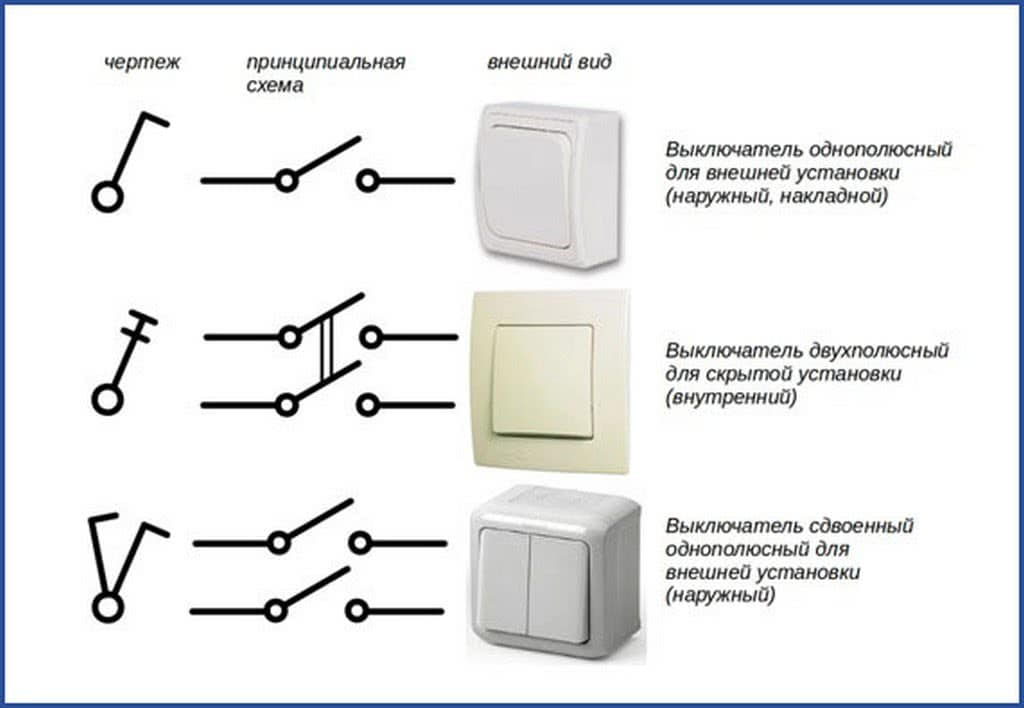

Обозначение типов выключателей на схеме

Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

Обозначение розеток на схеме

Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

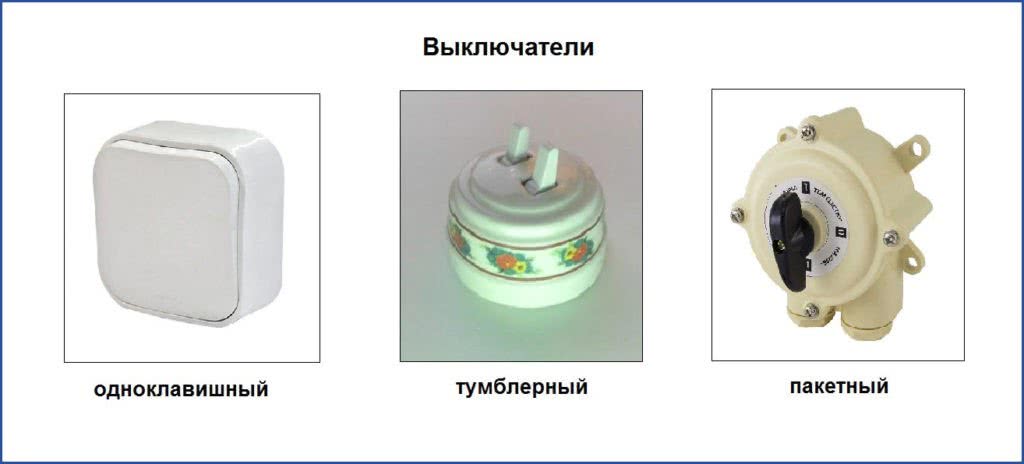

Типы выключателей для дома (бытового применения)

Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.

Типы выключателей для дома

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:

выключатель с подсветкой для ночного времени
выключатель с таймером отключения.
Выключатели с регулятором яркости.

Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Непривычные типы выключателей

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.

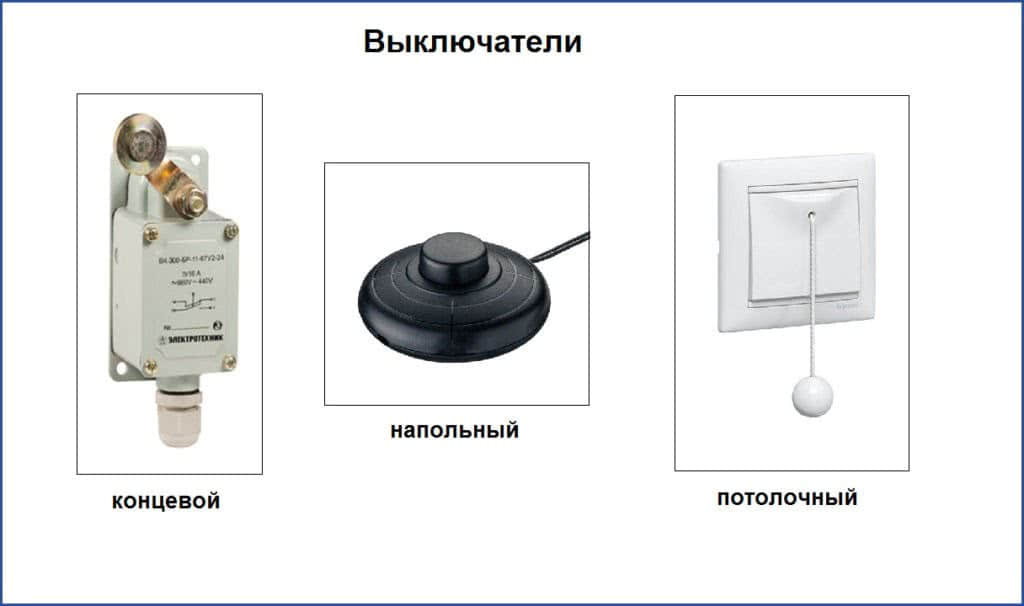

И такие бывают

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.

Скрытый и наружный способы установки

Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.

В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.

Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится.

Важно! При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Способы установки и подключения

Потребитель предварительно выбирает прибор по способу установки. Если необходимо монтировать скрытый бытовой электровыключатель, то для этого следует просверлить в стене монтажное отверстие. Такая установка проводится, когда монтируется скрытый монтаж электрических сетей. Если применяются нестандартные аппараты, то выполняются соответствующие под них отверстия.

Вам это будет интересно Как пользоваться цифровым мультиметром: рекомендации по настройке

Наружные приборы обычно устанавливаются в помещениях с открытой электрической проводкой. Такой монтаж проводится в деревянных загородных домах, на промышленных предприятиях, строительных вагончиках и в помещениях, где невозможно спрятать провода или они устанавливаются по временной схеме.

Обычно для дизайнерского оформления больше подходят скрытые аппараты, так как они выглядят привлекательнее. Для подключения проводки используются два типа:

винтовой;
безвинтовой.

Более привычным считается первый способ соединения, когда провод соответствующего размера вставляется в клемму и притягивается винтом. Единственный недостаток — ослабление крепления из-за вибрации проводников под воздействием электрического тока. Особенно это касается многожильных проводов. Незатягивающиеся пружинные клеммники позволяют подключать провода практически разных размеров и конструкций. Следует учитывать, что такое соединение не подходит для проводов из алюминия.

Монтаж и механические параметры

Коммутатор можно встроить в схему разными способами. Основным делением в этом отношении является разделение на элементы для панельного монтажа и на печатной плате. Это не строгая классификация, так как есть много переключателей припаянных к печатным платам, но предназначенных для применения в панелях.

Выключатели панельного монтажа снабжены элементами, позволяющими монтировать их в корпусе. Обычно они имеют резьбовые корпуса, которые позволяют затягивать их гайкой, но производители также используют и другие решения. Выводы адаптированы для THT, SMD или кабельной сборки.

Многопозиционные коммутаторы модульного типа

Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.

Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:

коммутационные щиты управления переменным и постоянным током;
системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
управление трансформаторными подстанциями и освещением;
оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.

Пакет кулачкового коммутатора

Обозначения на рисунке:

a — зафиксированные контакты (4 шт.), к которым подключаются провода;
b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
c – группа передвижных контактов (в данном типе их две);
d – два направляющих паза (позволяют штоку совершать поступательные движения);
e – покрытые изолирующей оболочкой два штока;
f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
g – пакет;
h – две резьбовых шпильки (фиксируют пакет и крышку);
I – ротор;
J – четыре пружины (возвращают шток в замкнутое положение);
k- соединяющий рукоять с ротором вал;
l – четыре винта для зажима проводов кабеля.

Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.

Схематическое изображение переключателя в нулевом положении

Коммутатор ABB в режиме нулевого положения

Заметим, что все основные характеристики коммутаторов указываются на корпусе устройств, там отображаются:

тип коммутатора;
номинальный ток, на который рассчитан переключатель;
схема и таблица коммутации;
класс защиты.

Ниже показана схема и таблица коммутации, изображенная на корпусе переключателя направления вращения SPAMEL.

Схема и таблица коммутации переключателя SPAMEL

Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются.

Монтаж проходных и перекрёстных переключателей

Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

Последовательность действий

Монтаж освещения выполняется в следующем порядке:

Уложить и закрепить двухжильный провод для соединения проходных выключателей.
В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
Установить переключатели на своё постоянное место.
Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.
Убедиться, что освещением можно независимо управлять из 2-х точек.
Отключить цепь от питающей сети.
В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.
Подключить цепь к питающей сети.
Убедиться, что освещением можно независимо управлять из 3-х точек.

Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

В частных домовладениях технологию управления светом с двух разных мест уже давно используют. На маршрутах от калитки до дома, возможны участки с лестницей или другими препятствиями, где в темное время суток требуется подсветка. Удобно открыть калитку включить освещение дорожки, пройти к дому, подняться по лестнице и не возвращаясь выключить освещение во дворе. Как это делается на практике, монтаж начинается с разметки:

маршрутов прокладки кабелей;
мест установки проходных выключателей;
места установки распределительной коробки.

Один из рациональных вариантов, установить распределительную коробку и первый переходной выключатель в прихожей, рядом с распределительным щитом. Удобно будет проложить кабель питания и пользоваться, управлять освещением во дворе, не выходя из дома. Второй проходной выключатель логично будет, поставить на заборе с внутренней стороны двора возле калитки. При входе вы сразу сможете включить свет, войдя в прихожую дома выключить.

В качестве осветительных приборов можно использовать декоративные фонарные столбы, которые всегда есть в продаже в крупных магазинах электротоваров. В большинстве случаев 3-5 в зависимости от расстояния маршрута в частных домах бывает достаточно. Проводку желательно прокладывать по земле в траншее через пластиковые трубы диаметров 5-6 мм, на глубине 30-50 см независимо от климатических условий региона. Копать ниже глубины промерзания не имеет смысла, это не водопровод замерзать нечему. Главная цель спрятать электрическую проводку, защитить ее от механических повреждений и создать приятный глазу интерьер во дворе. Подключение ламп фонарных столбов делайте по параллельной схеме, в этом случае при неисправности одного светильника остальные будут работать.

В новом строящемся доме две штробы, коммуникационные отверстия можно предусмотреть и проложить заранее. В старых домах при ремонте в прихожей можно сделать скрытую проводку для проходных выключателей. Если нет необходимости делать ремонт в прихожей, проложите наружную проводку, используя кабель каналы, они аккуратно прокладываются, выглядят очень эстетично, расцветка пластика бывает любая.

Подобрать можно к любому интерьеру, даже под темные и светлые породы дерева. Кабель нужно использовать с медными проводами сечением от 0,75 до 1.5 мм. Провода в коробку заводите на 10 — 15 см, для расключения изоляцию снимайте на 3см, для скрутки и обеспечения надежного контакта достаточно.

Можно на две точки в конце и начале маршрута установить сенсорные датчики на движение к проходным выключателям это снимает проблему поиска в темноте выключателей. Такое подключение требует отдельной темы для рассмотрения. Подключайте по вышеописанной схеме, двор будет красивый и пользоваться удобно.

Бытовое использование

Использование переключателя на лестничных пролетах

Монтаж или перепланировка электропроводки подразумевает функциональность и удобство использования. Поэтому перед установкой составляется план, в котором прописывают общее количество лампочек, выключателей и розеток. Переходные устройства подходят для подключения в следующих ситуациях:

многоуровневые здания – переключатели позволят отключать свет на любом этаже;
длинные коридоры – включить лампы можно будет вначале, а выключить в конце;
спальни – если установить один механизм у входа, а второй около кровати, не нужно будет вставать, чтобы отключить основной свет.

Двухместная схема управления

Чаще всего применяется схема подключения двухклавишного проходного выключателя с двух мест. Эта схема установки считается довольно простой. Для начала следует приобрести трехжильный кабель, где оплетка проводов имеет разные цвета — это поможет правильно определить положение фазы, ноля, заземления во время подключения.

Правильная установка проходного устройства позволит ему функционировать по двум направлениям. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Каждый проходной переключатель содержит 3 контакта, поэтому кабелей необходимо 2.

Схема подключения двойного проходного выключателя осуществляется параллельным способом, чтобы при перегорании одного осветительного прибора остальные работали. Распределительная коробка устанавливается в центре маршрута размещенных светильников.

В ней сойдутся семь кабелей:

четыре — от выключателей;
два — от осветительных групп;
один — кабель питания.
