Какие существуют типы электрических щитов?

Щиты отличаются, прежде всего, по методу установки. Чаще всего используют навесные и настенные варианты, кроме того, все большую популярность получают устанавливаемые в нишу щитки.

Что касается материалов, в последнее время часто сочетают металл с пластиком, так как такие устройства наиболее функциональны, но иногда щиты исполнены исключительно из пластика или только из металла.

8000наименований НКУ

24 месяца

гарантия

3 города

представителя

Оставьте заявку на просчет проекта, спецификации или тех.задания

Не нашли модель на сайте? Мы обязательно поможем. Сделайте заявку на расчет вашей схемы!

Классификация

Мебельные щиты классифицируются по сортности, которая определяется состоянием качества поверхностей полотна.

А вот на практике надпись делают двумя позициями, так буквы A/B означают, что деревянное полотно изготовлено с качеством одной поверхности удовлетворяющему типу A, а второй поверхности типу B и так это делается для каждого выпущенного щита по аналогии.

Сорт «Экстра» имеет цельноламельное полотно, в котором ламели подбирают согласно рисунку текстуры, основному цвету и общей тональности. Такие щиты не должны иметь царапин или трещин, и в них не желательно наличие сучков.

Сорт «A» тоже подбирают по однородности тона и структурному рисунку, при этом также не допускается серьезных дефектов поверхности и много сучков.

Сорт «B» уже делают из сращенных ламелей и специального подбора по тону и однородности структуры не делают. На поверхности не должно быть явных дефектов и лишь допускаются не очень большие трещины.

Сорт «C» может иметь на поверхности трещины и сколы, а также «живые» сучки. Такие мебельные щиты, как правило, применяются в виде заготовок для дальнейшего ламинирования или покрытия деревянным шпоном.

Назначение оборудования и важность расчётов

Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара

Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью.. Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов

В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток

Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.

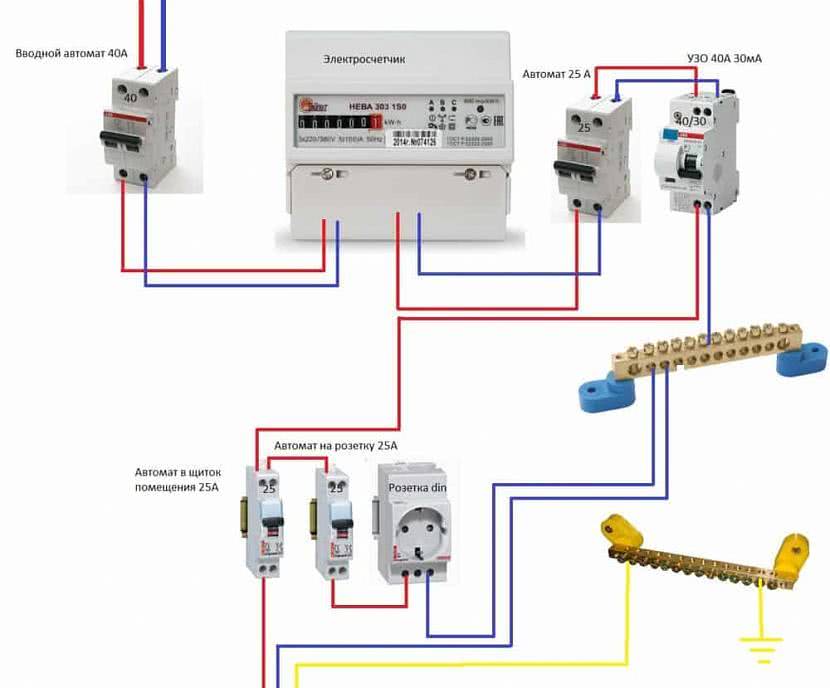

Примерная схема построения электрощитаИсточник ul-avesta.ru

Значение слова щиток

Примеры употребления слова щиток в литературе.

Приборов на щитке не так уж много, и большинство понятны — тахометр, репетиры эхолота, лага, часы моторесурса дизеля, указатели горючего в основных и запасных баках, амперметр, креномер, гиро- и магнитны компасы. Эл, склонившись над рулем, посматривал то на дорогу, то на щиток приборов, следя за подозрительно вздрагивающей стрелкой амперметра, за указателем уровня горючего и за контрольной лампочкой.

Его холодные серые глаза скользнули по мундиру Миноби, на долю секунды остановившись лишь на щитке Бусидо над левым нагрудным карманом.

Будь мы в скафандрах, лицевые щитки наверняка покрылись бы многочисленными выщербинами, а на масках из кожи призраков не было ни единой царапины.

Погасив свою сумасшедшую скорость, Галаган оставшийся излишек ее убрал взъерошенными тормозными щитками — и летел уже почти вровень с немцем, пристроясь чуть выше, метра на три, медленно опускаясь на него своим серебристым брюхом.

Едва Грабин появился на площадке, Кундин подошел к щитку управления и нажал новую кнопку.

У некоторых видов — живорождение, у некоторых — половая зрелость до метаморфоза, Пресмыкающиеся — несмотря на отталкивающий вид внесли собой смешанное кровообращение, яйцо со скорлупой, внутреннее оплодотворение, панцири, роговые чешуйки и щитки как защита от высыхания, Птицы — теплокровность, высиживание яиц, инстинкт постройки гнезда, навигация, вскармливание потомства, перья, острота зрения, родительский инстинкт, ноги с рабочими пальцами, клюв как универсальный инструмент, двуногость, крылья, четырехкамерное сердце, интенсивный обмен веществ, система охлаждения тела, постоянная температура тела, Млекопитающие- молочные железы, зубы, живорождение, многообразное поведение по ситуации, волосяной покров, иерархия в стаях, коллективная охота.

Лубянки мимо стола корпусного, мимо зеркальных номеров камер и оливковых щитков, опущенных на глазки, и отпер мне камеру 67.

Привлеченные глухим рокотом мотора, детишки, бабы и старики выбежали из куреней, задрав головы, приложив к глазам щитки ладоней, долго глядели, как аэроплан в заволоченном пасмурью поднебесье, кренясь, описывает коршунячьи круги.

Щитки, большие беляки, малые беляки, два турских грошика, парижские денье, лиарды, настоящие, с орлом!

Потом Реймонд оттолкнулся от него и вскочил, а Бьюкенен сполз с мяча, ловя ртом воздух, зная, что на животе у него кровоподтек, а еще хуже то, что под кожаным щитком на правом боку лопнули швы, наложенные на ножевую рану.

Тисе носил простые надглазные щитки, наподобие очков, видимо, армейского образца.

На нем была потрепанная куртка из дешевого материала и самодельные надглазные щитки.

Бывший генеральный консул Гроа в изящных и дорогостоящих надглазных щитках толкался рядом с полковником из войск поддержания мира в блестящих латах и доспехах, а рядом с ними негодовал на землян скромный владелец машины, предназначенной для подрезания кустов и уборки листвы и мусора.

У нее нет надглазных роговых щитков, узких ноздрей под ушами, у болонки нет колючек и ее можно гладить в любую сторону, а карчикалоя только вдоль.

Сведения об обеспечении безопасности персональных данных

9.1. Оператор назначает ответственного за организацию обработки персональных данных для выполнения обязанностей, предусмотренных ФЗ «О персональных данных» и принятыми в соответствии с ним нормативными правовыми актами.

9.2. Оператор применяет комплекс правовых, организационных и технических мер по обеспечению безопасности персональных данных для обеспечения конфиденциальности персональных данных и их защиты от неправомерных действий:

9.2.1  обеспечивает неограниченный доступ к Политике, копия которой размещена на сайте Оператора по адресу https://undergroundexpert.info;

9.2.2  во исполнение Политики утверждает и приводит в действие внутренние локальные акты;

9.2.3  производит ознакомление работников с положениями законодательства о персональных данных, а также с Политикой и внутренними локальными актами;

9.2.4 осуществляет допуск работников к персональным данным, обрабатываемым в информационной системе Оператора, а также к их материальным носителям только для выполнения трудовых обязанностей;

9.2.5 устанавливает правила доступа к персональным данным, обрабатываемым в информационной системе Оператора, а также обеспечивает регистрацию и учёт всех действий с ними;

9.2.6 производит оценку вреда, который может быть причинен субъектам персональных данных в случае нарушения ФЗ «О персональных данных»;

9.2.7 производит определение угроз безопасности персональных данных при их обработке в информационной системе Оператора;

9.2.8 применяет организационные и технические меры и использует средства защиты информации, необходимые для достижения установленного уровня защищенности персональных данных;

9.2.9 осуществляет обнаружение фактов несанкционированного доступа к персональным данным и принимает меры по реагированию, включая восстановление персональных данных, модифицированных или уничтоженных вследствие несанкционированного доступа к ним;

9.2.10    осуществляет внутренний контроль соответствия обработки персональных данных ФЗ «О персональных данных», принятым в соответствии с ним нормативным правовым актам, требованиям к защите персональных данных, Политике, Положению и иным локальным актам, включающий контроль за принимаемыми мерами по обеспечению безопасности персональных данных и их уровня защищенности при обработке в информационной системе Оператора.

Сборка щита

По установке электрощитов начинаются со сборки основной конструкции. Надо отметить, что бывают устройства в виде готовых корпусов с укомплектованными монтажными панелями, но чаще используют комплектные модели, для которых проектируется индивидуальная схема сборки. Итак, первым делом подготавливается корпус, после чего удаляются специальные заглушки на стенах конструкции. Индивидуальные щиты электрические распределительные в сборе могут иметь разное количество участков подведения кабелей, поэтому следует изначально просчитать возможность формирования дополнительных отверстий для ввода проводов. Затем прикручиваются DIN-рейки, на стенках монтируются с нейтралями и подсоединяются монтажные кронштейны. Конечно, начинка может быть разной в зависимости от конкретных требований. На этом этапе главное — подготовить ящик и его содержимое для конечной установки.

Видео про Электрические щиты

Наверняка, не раз встречали на щитах аббревиатуры типа: ЩЭ, ВРУ, ОЩ и т.п. все эти замысловатые буквы скрывают сущность устройств, которое известно тем, кто непосредственно их обслуживает, а порой, даже те кто и обслуживает щитовые, настолько привыкают к аббревиатуре, что не задумываются об их назначениях. Итак, начнем рассматривать виды и типы электрощитов с главного щита, «короля» щитовых.

Щит ГРЩ предназначен для ввода силовых линий питания, учета электроэнергии и распределений линий питания для объектов. Устройство также служит для защиты от коротких замыканий и перегрузок в сетях электроснабжения. Если рассматривать иерархию электрощитовых, то ГРЩ находится на самой верхней ступени. Главный распределительный щит чаще всего расположен на территории трансформаторной подстанции (ТП), котельных, производствах.

Устройство, в которое входит комплекс электротехнической автоматики и конструкций, используется для приема вводного силового кабеля, распределения питающих линий для ЩЭ, ЩК, ЩО, ВРУ, учета электроэнергии, защиты линий от перегрузок и короткого замыкания. Устанавливается на вводе жилых, общественных зданий, а также в производственных помещениях (цехах).

Щит АВР оснащен специальной автоматикой. АВР переключает питание с основного источника на дополнительный (генератор), в случае аварии основного поставщика электроэнергии. После устранения аварии, АВР перейдет с генератора на основную линию и через несколько минут генератор будет остановлен. Используется в производственных, торговых, коммунальных зданиях, а также в коттеджах.

Щит этажный (ЩЭ).

Применяется в жилых и административных зданиях для распределения электроэнергии на 1 – 6 квартир. ЩЭ делится преимущественно на три отсека:

Распределительный отсек (модульная автоматика для групп электрических цепей).

Отсек учета (электрические счетчики).

Абонентский отсек (телефон, домофон, TV, радио и пр.).

Щит квартирный (ЩК).

Как правило, располагается на вводе в квартиру в районе прихожей. Основное назначение ЩК – это учет электроэнергии, распределение групповых линий питания в квартире, модульная автоматика защищает электрическую цепь от перегрузок и коротких замыканий. ЩК бывают накладной и внутренней установки, металлического и пластикового исполнения.

Щит квартирный подразделяется:

ЩКУ – щит квартирный учетный.

ЩКР – щит квартирный распределительный.

Щит освещения (ОЩ).

Щиты освещения устанавливают в административных, торговых и офисных помещениях, для нечастых оперативных включений и выключений автоматики. ЩО защищает отходящие линии от перегрузок и коротких замыканий.

Щиты освещения подразделяется:

ОЩВ (осветительный щиток с выключателем).

УОЩВ (утапливаемый осветительный щиток с выключателем).

Проходит несколько этапов, среди которых ее генерация и передача по специальным линиям. Заключительной стадией перед непосредственным использованием является поступление в электрический щит, где происходит управление энергией, а также обеспечивается защита при замыканиях и перегрузках. Такие устройства применяются в организации инфраструктуры жилых домов, производственных и общественных помещений. В зависимости от назначения, устанавливается распределительный щит электрический соответствующего типа. На рынке представлен широкий выбор моделей такого оборудования, которые отличаются и по конструкционным параметрам, и по внутреннему устройству.

Типы квартирных щитков

По способу монтажа щитки подразделяются на встраиваемые (утапливаемые) и навесные (накладные). Те и другие имеют свои достоинства и недостатки.

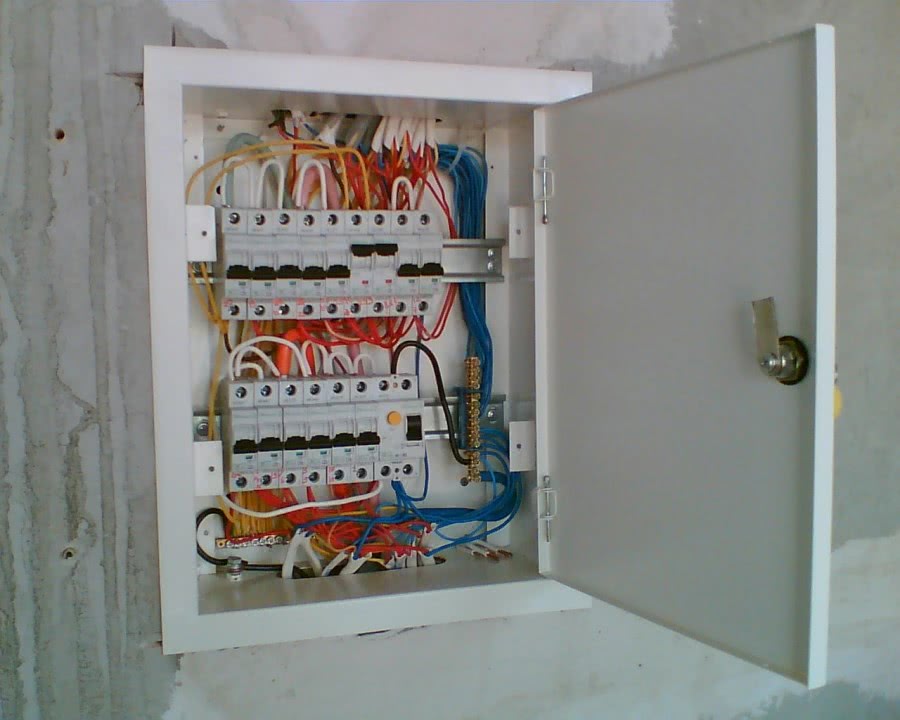

Встраиваемый щиток

Установка щитка в нишу

Встраиваемые щитки

Встраиваемые щитки не «съедают» жилое пространство, так как устанавливаются в стену в специально подготовленную нишу. Их следует встраивать до чистовой отделки стены.

В эту же нишу заводятся кабели скрытой проводки для последующего подключения к аппаратам щитка. Штробы с кабелями заполняют раствором и выравнивают шпателем. Встраиваемый щиток можно разместить в любом удобном месте, однако нужно помнить, что требуемая глубина ниши обычно составляет 86—90 мм. Поэтому, выбирая щиток, сначала определите толщину стены, на которую предполагается его монтировать.

Навесные щитки

Навесной щиток можно установить на любую стену, но нужно учитывать, что он будет выступать от поверхности как минимум на 100 мм, что не всегда удобно, например, для узкого коридора или маленькой прохожей. Подвод кабелей удобно осуществлять как сверху, так и снизу посредством кабель-каналов (см. также с. 59 ), достаточного сечения.

Вводное распределительное устройство

Такие типы электрощитов (ВРУ) ставят непосредственно на объектах потребления электрической энергии. Через них происходит перераспределение по другим видам щитов следующего уровня. С них подается питания для квартир, офисов, цехов. На вводных устройствах устанавливают счетчики общего энергопотребления, как элемент дополнительного учета. Такие виды электрощитов оснащены современной автоматикой, позволяющей защитить общую силовую сеть от перегрузок и короткого замыкания. Также в аварийных ситуациях они помогают быстро обесточить объекты, например, при угрозах поражения электрическим током обслуживающего персонала или обычных людей.

Квартирный щит (ЩК)

Такие конструкции чаще всего могут использовать в квартирах. Они позволяют заменять этажные щиты. Его назначение практически ничем не отличается от этажных щитов, но есть пара исключений.

С помощью квартирного щита вы практически в любой момент можете отключить питание в своей квартире. Также с его помощью в дальнейшем вы сможете отключить электрику в любой комнате своего дома. Во-вторых, в таких конструкциях достаточно редко устанавливаются счетчики электропитания. Порой такая проблема может вызвать массу разбирательств между вами и компанией, которая обслуживает ваш дом.

Квартирный щит (ЩК)

Такие конструкции чаще всего могут использовать в квартирах. Они позволяют заменять этажные щиты. Его назначение практически ничем не отличается от этажных щитов, но есть пара исключений.

ЩК

С помощью квартирного щита вы практически в любой момент можете отключить питание в своей квартире. Также с его помощью в дальнейшем вы сможете отключить электрику в любой комнате своего дома. Во-вторых, в таких конструкциях достаточно редко устанавливаются счетчики электропитания. Порой такая проблема может вызвать массу разбирательств между вами и компанией, которая обслуживает ваш дом.

Виды электрических щитков многоквартирных домов

В жилых многоквартирных домах электрические щитки делят:

  • Этажные;
  • Квартирные.

Этажный щиток, по названию, устанавливается на этаже и предназначен для приема электрической энергии питающей цепи от ВРУ, и распределения её по квартирам.

Современные этажные щитки, группы этажных щитков.

Квартирный щиток принимает электроэнергию от этажного щита и распределяет её по потребителям квартиры, создавая групповые квартирные цепи.

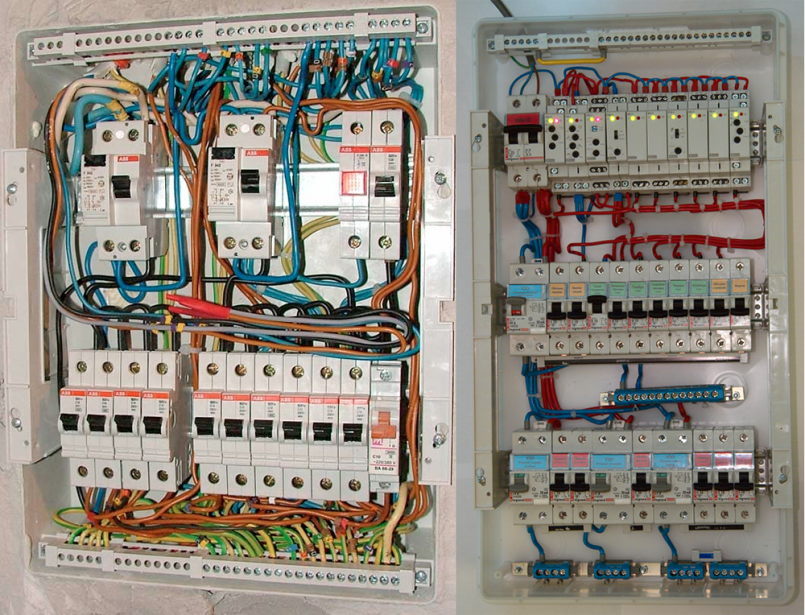

Квартирный бокс на 12 посадочных мест.

Также, предусмотрено деление щитка этажного:

  • Только распределения (распределительный),
  • Электроучета и распределения (учетно распределительный),
  • Учетно распределительный групповой.

Последние щитки наиболее характерны в бетонных «коробочках» постройки 70-х, 80-х годов. Они стоят на этажах, в них установлены и электрические счетчики квартир, и автоматы защиты групповых цепей квартиры.

Этажный щит старого образца

Как видите, деление очень простое. Если к этому добавить, что все квартирные электрические щитки делятся на встраиваемые в нишу и щитки навесной установки, то уровне подъездной электрической сети видов щитков больше нет.

№3. Виды электрических щитков по способу установки

По способу установки распределительные щитки можно поделить на такие виды:

  • накладные, или наружные. Это самый распространенный вариант, прост в установке, но будет несколько выпирать вперед по отношению к стене, что необходимо учесть при выборе места. Такие щитки используют при организации проводки скрытого и наружного типа, они могут быть выполнены из металла или пластмассы. Электрики советуют в деревянных домах и банях ставить щитки именно накладного типа;

  • встраиваемый щиток выглядит более эстетично, устанавливается вровень со стеной, но работы по его монтажу выполняются сложнее. На лицевой панели обязательно имеет отбортовку, которая закрывает технологический стык. Специалисты рекомендуют выбирать подобный вариант в тех случаях, когда число отходящих линий значительно меньше числа модулей щитка. В противном случае кипу проводов будет весьма затруднительно провести сквозь боковые стенки;
  • напольные щитки отличаются настолько большими размерами, что на стену их повесить нельзя. В быту они не используются.

Для электрического щита важно выбрать правильное место, ведь на кону наша безопасность. К месту установки выдвигают такие требования:

  • достаточная удаленность от пожаро- и взрывоопасных веществ;
  • хорошая естественная вентиляция;
  • легкая доступность. Электрик в случае чего должен приложить минимум усилий, чтобы добраться к щитку;
  • желателен достаточный уровень естественной освещенности.

Особенности металлических распределительных щитов

Низковольтная установка, применяющаяся с целью обеспечения электроэнергией всего определенного строения или его части, является главным распределительным щитом. Его присутствие необходимо на любых объектах (предприятиях или жилых домах), трансформаторных подстанциях.

Он находится на специальных объектах, где происходит распределение электроэнергии и защита отходящих электролиний от непредвиденных различных ситуаций, таких как перегрузки или короткое замыкание, автоматического ввода (при необходимости) резерва. На его основе устанавливают блок учета потребления электроэнергии.

Данный агрегат представляет собой комплекс аппаратов, которые помещены в металлический шкаф со съемными панелями контрольно – измерительных приборов. Это дает возможность рационально использовать материал. Такие устройства различаются по назначению и делятся на:

  • чисто вводные панели;
  • панели распределительные (разбрасывают по потребительским точкам);
  • комбинированные – устройства, выполняющие все три функции.

АВР предоставляет возможность автоматически переключить с основного ввода питание на резервный источник в том случае, когда в сети падает напряжение. Время переключения оговаривается заранее (интервал от 0,1 до 30 секунд).

Данное устройство, в основном, применяется для питания потребителей первой категории (общественные, производственные и коммунально-бытовые помещения).

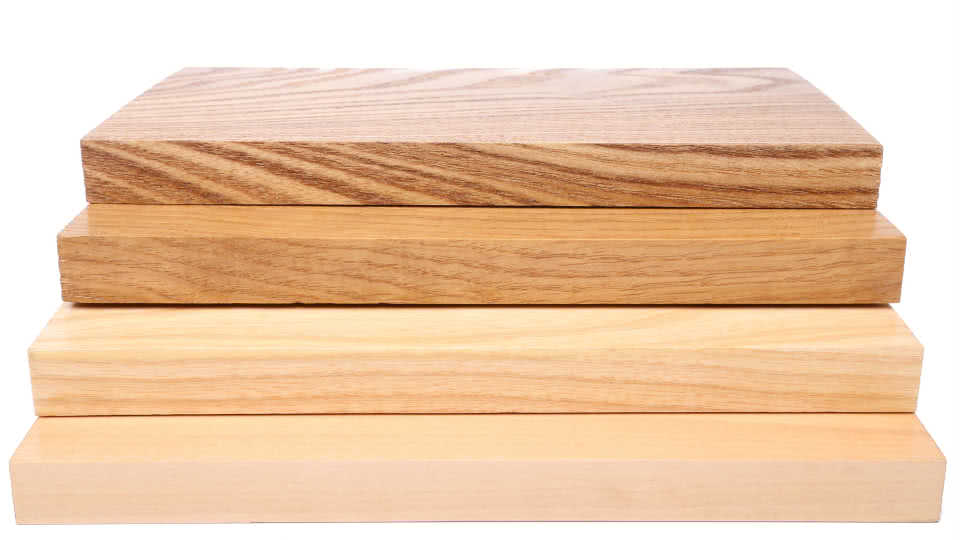

Цвета мебельных щитов

Технология производства мебельных щитов настолько уникальна и проста, что в качестве материала подойдет абсолютно любой сорт древесины. В зависимости от породы и типа древесины, рисунок готового полотна может существенно отличаться друг от друга. Также на эти показатели влияет то, как именно были склеены ламели между собой.

Наиболее доступными и распространенными типами древесины для изготовления мебельных щитов можно считать:

При изготовлении мебельных фасадов, чаще всего производители используют следующие типы древесины:

  • Вишня или черешня, которая имеет собственный красноватый оттенок текстуры полотна, с небольшими элементами зеленых вкраплений вдоль линий волокон древесины;
  • Ясень, который по своему типу скорее всего напоминает структуру дубовой древесины. Единственное отличие – это более светлый тон с матовым оттенком;
  • Клен, в котором структура плотная, с красноватым оттенком.

В зависимости от личных предпочтений будущего покупателя, можно подобрать тот тип мебельного щита, который будет отвечать заявленным требованиям.

Какие бывают виды и типы электрощитов

Согласно ПУЭ и ГОСТ для щитков используют общепринятую маркировку, которая точно указывает на их тип и назначение. Распространенные виды шкафов:

  • ЩС — щит силовой;
  • АВР — автоматическое включение резерва (или автоматический ввод резерва);
  • ЩР — щит распределительный;
  • ГРЩ — главный распределительный щит;
  • ВРУ — вводно-распределительное устройство;
  • ЩО — щит осветительный;
  • ЩУР — щит учетно-распределительный.

В квартирном или офисном исполнении щиты служат для защиты электропроводки и распределения электричества к потребителям. К ней подключают розетки, выключатели, бытовые и осветительные приборы. Однако на производственных предприятиях и в учреждениях, где используется чувствительное к перепадам напряжения оборудование, требуется установка электрощитов со сложной системой распределения нагрузок и автоматики. Они обладают большими возможностями, чем электрощиты для дома, а на крупных предприятиях и вовсе собственная сеть электроподстанций. Рассмотрим более подробно какими бывают электрощиты.

Виды щитов

Щиты бывают нескольких типов:

  1. Навесные, накладные (ЩРН);
  2. Встраиваемые (например, Ekinoxe);
  3. Напольные.

Навесные монтируются на стены здания, встраиваемые – в ниши домов

Стоит обратить внимание, чтобы защитить коттедж, выгоднее использовать именно нишевые модели. Напольные являются самыми большими, их устанавливают на пол

Фото — размеры корпусов

Для выезда профессиональные электрики используют переносной РЩ, который ничем не уступает своим «стационарным» аналогам. Его подключение осуществляется непосредственно через автоматы. Чтобы правильно определить напряжение в сети, используется световая индикация. Сейчас такие модели представлены компаниями Legrand и ИЭК.

Предлагаем рассмотреть, какие еще существуют распределительные щиты и их технические характеристики.

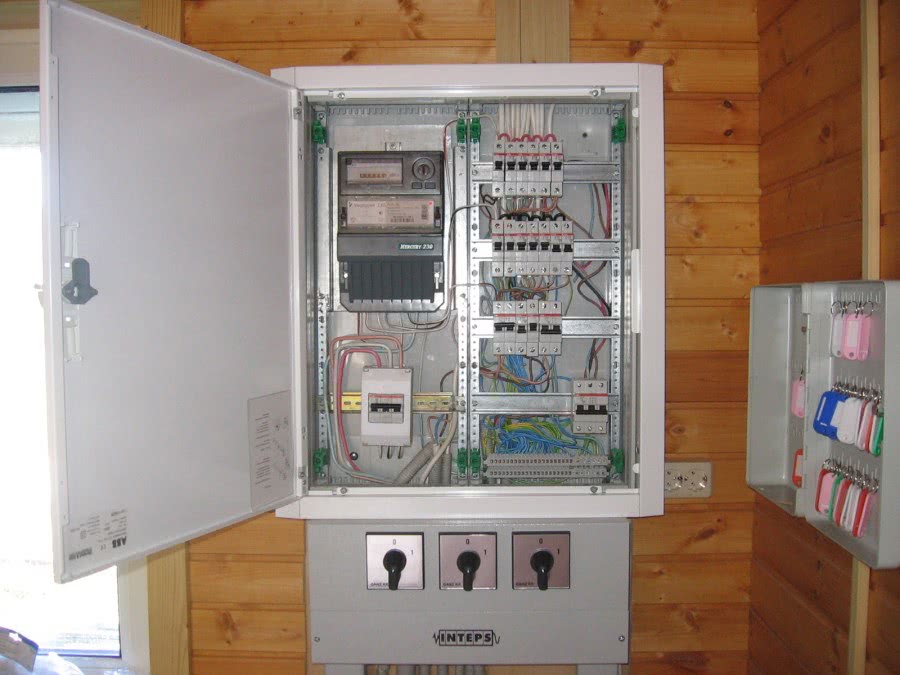

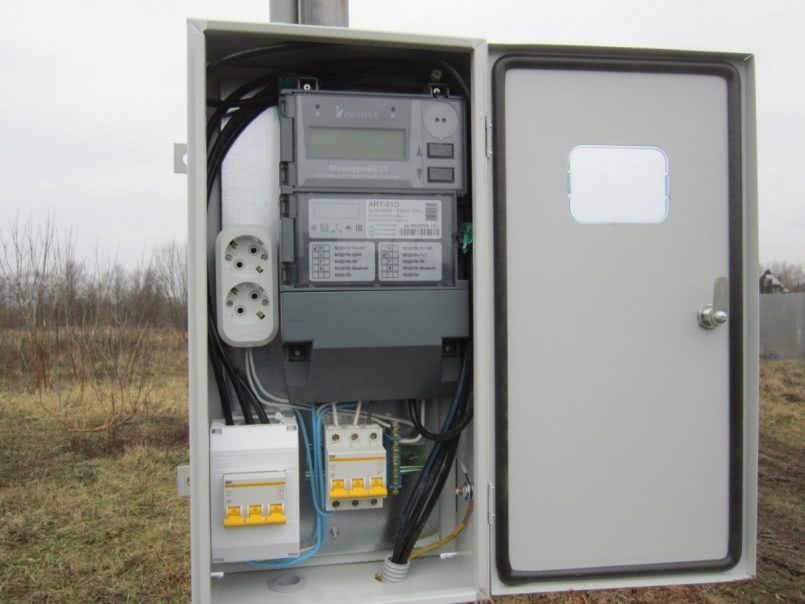

Фото — модель с трехфазным счетчиком

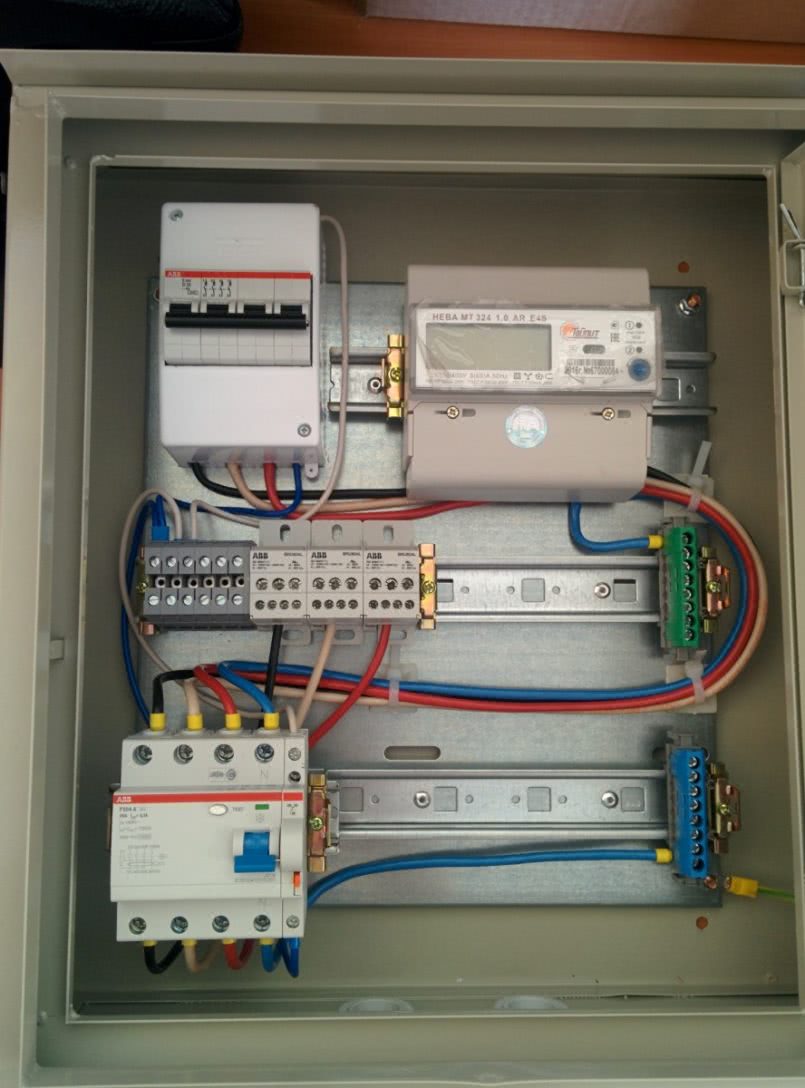

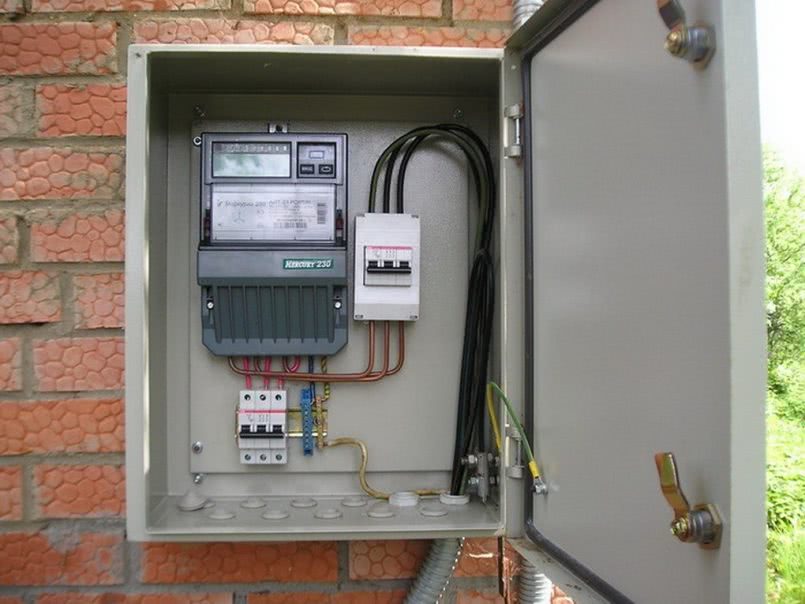

ЩУРН 3-48 – трехфазный настенный учетно-распределительный щит, используется для установки на этажах или в частных домах.

Толщина стенки, мм 0,8, материал – металл (легированная сталь)
Тип Встраиваемый
Счетчик Трехфазный
Количество вводов 5
Сечение проводов, мм 22
Число модулей 48
Вес, кг 11,6

Навесной (накладной) щит АВВ (АВВ) STJAT 22E:

Толщина стенки, мм 0,8 м, материал – пластик
Тип Настенный
Счетчик Трехфазный
Количество вводов 5
Число модулей 48

Вводно-распределительный щиток типа ЩО-70:

Напряжение, В До 400
Ток, А От 600 до 2000
Дополнительные элементы Блок АВР
Климатическое исполнение УЗ
Тип Напольный

Это специальная модель. Для обеспечения непрерывности работы устройство оснащается блоками АВР. Панели объединяются шинами, что помогает увеличить место для установки дополнительных элементов (автоматических выключателей и счетчиков). Модели такой серии, в большинстве случаев, устанавливаются в частных или многоквартирных домах.

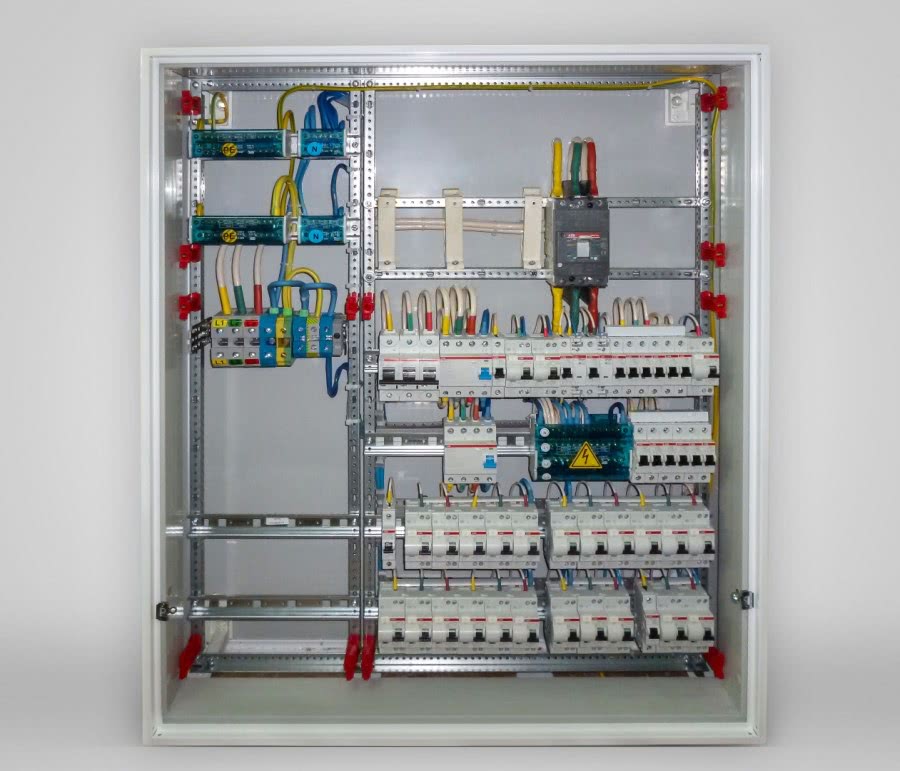

Фото — напольный тип

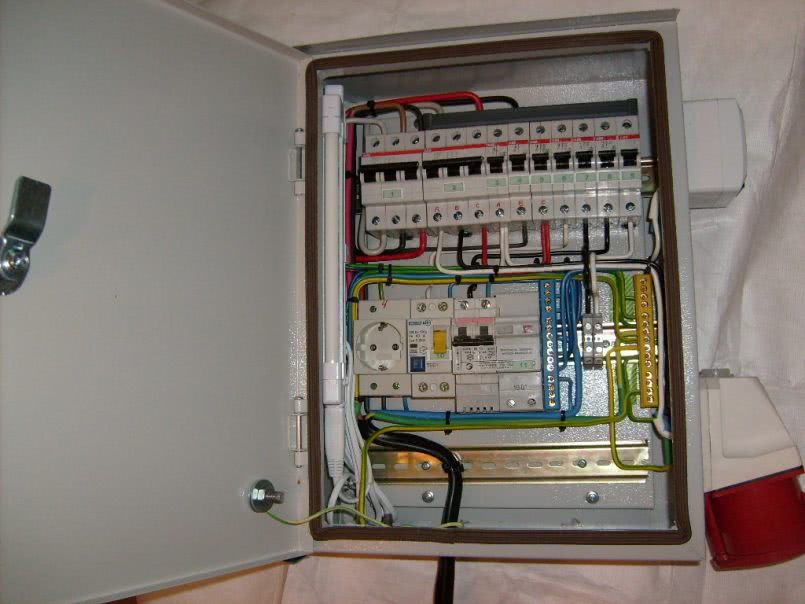

Щиты типа ЩМП-01 – это модели с монтажной панелью. Благодаря небольшим габаритным размерам их можно установить в нишу на этаже или в квартире, также его применяют как уличный для дачи или частного дома. Такой настенный электрощит имеет очень высокий класс защиты от негативного воздействия внешней среды. Дополнительная комплектация включает в себя специальный почтовый замок, который защитит прибор от проникновения.

Их аналогом является ЩРНМ-2 – это навесной (наружный, уличный) щит с монтажной панелью. Ключевым отличием от модели выше является возможность убрать монтажные панели для установки другой автоматики. Высокий класс защиты IP-54 позволяет устанавливать их на стенах здания. Дверца защищена замком.

Если требуется установка распределительного щита для монтажа компонентов «умного дома», то рекомендуется использовать пластиковый слаботочный щит типа Volta. Он рассчитан на 17 модулей, у модели есть встроенный 4-рядный щиток, оснащенный выключателями для управления система «smart house».

ЩРН-12 – щит распределительный навесной (внутренний), оснащенный 12 модулями. В продаже есть модели с количеством модулей от 9. Это идеальный вариант для защиты гаража или дачи от перепадов напряжения. Тип – трехфазный, номинальные показатели напряжения и частоты тока – 380/70.

ОЩВ-3-63-6-0 36 УХЛ4 IP31 (либо ЩРВ):

Тип Навесной, встраиваемый
Толщина стенки, мм 1,2
Напряжение, В 380
Частота, Гц 50
Максимальное напряжение изоляции, В 600
Класс заземления TN-S

Распределительные электрические щиты и шкафы производства Schneider Electric МОД пользуются большой популярностью: у них простой монтаж, легкая сборка и высокий уровень качества. Международный сертификат утверждает, что срок службы оборудования Шнайдер Электрик более 30 лет. К примеру, модель Mini Pragma IP40 – имеет 1 ряд панелей, на которые можно установить 6 модулей. Идеально подойдет для управления розетками или светильниками в здании. Высокий уровень защиты позволяет монтировать в помещениях с повышенной влажностью.

Купить распределительный щит в сборе можно практически в любом магазине электрических товаров, цена будет зависеть от назначения и количества модулей. В Москве и СПб средняя стоимость модели Mini Pragma IP40, к примеру, варьируется в пределах от 8000 до 9000 рулей.

Видео: как делают распределительный щит

Устройство электрощита

Разработка электрической схемы электрощита полностью зависит от всей проводки здания. Т.е., именно она предопределяет количество автоматических защитных выключателей, их тип, параметры, а также иные элементы и их свойства.

Поскольку в каждом отдельном случае существует целый ряд конкретных особенностей, не будем останавливаться на разработке принципиальной схемы, а только рассмотрим основные, общие конструктивные элементы.

Прежде всего, распределительный щит для частного дома может быть выполнен из металла или пластика. В последнее время все большей популярностью стали пользоваться пластиковые конструкции, они имеют привлекательный внешний вид, меньший вес и цену, однако металлическая конструкция надежнее, служит дольше и выдерживает большие механические нагрузки. Выбор остается за вами.

Корпус конструктивно может быть встраиваемый в нишу, предварительно приготовленную в стене, а также устанавливаться непосредственно на ней.

Встраиваемые конструкции более удобны при монтаже скрытой проводки, они занимают меньше места, не выделяются внешне, смотрятся эстетично и гармонично вписываются в пространство. Однако их монтаж и установка значительно сложнее.

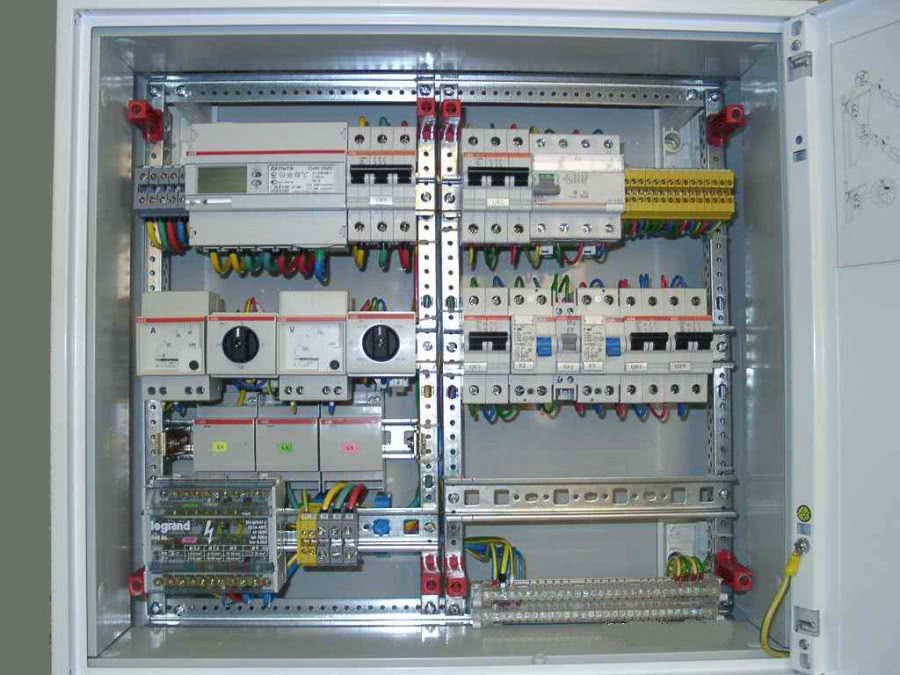

Внутреннее устройство электрощита состоит из следующих основных компонентов:

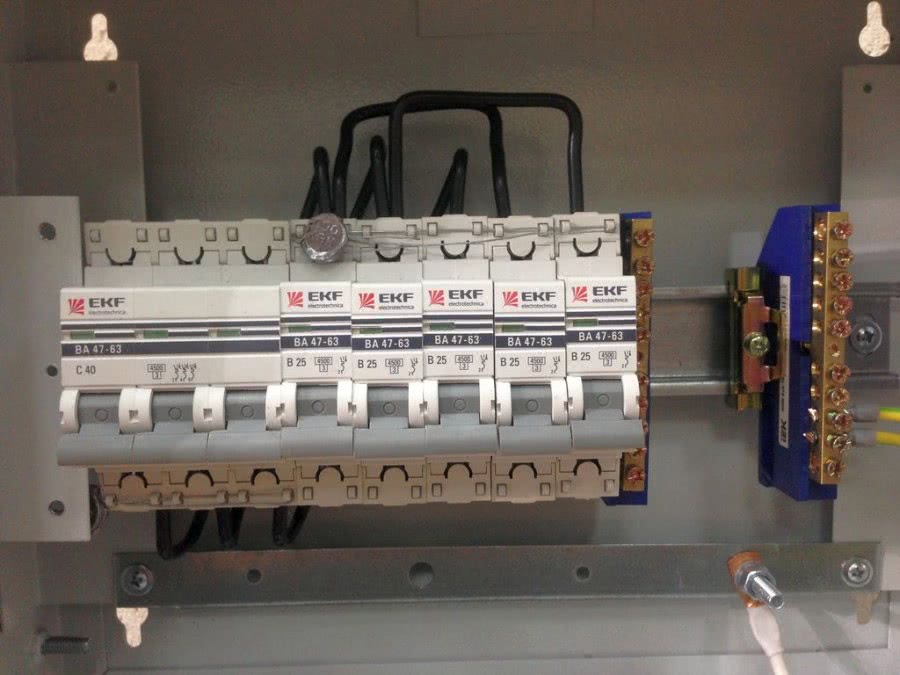

  • Специальная DIN – рейка, на нее устанавливаются все автоматические выключатели и другие устройства управления и защиты;
  • Особого рода распределительные токоведущие шины для нулевого и защемляющего провода. Шина земли обозначается «PE», а нулевая – «N»;
  • Автоматические выключатели, устройства защитного отключения и другие устройства автоматики и управления, например: освещением, вытяжкой и т.п.;
  • Счетчик потребления электроэнергии;
  • Провода, соединяющие все элементы электрощита в единую схему.

В некоторых случаях, например в квартирах, в электрощите может не быть счетчика, а кроме того, устанавливаться иные, не указанные блоки автоматики и управления. Крепеж и установку дополнительных элементов необходимо делать в соответствии с инструкцией к этим приборам, она поставляется вместе с ними.

№2. Основные виды распределительных щитов

Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:

  • главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
  • вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
  • аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
  • щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
  • щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.

Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.

Маркировка маркировка проводов в щите по гост

  • Согласно ГОСТ 23594—79 (Маркировка) маркировка проводов в щите наносится на бирках маркировки или ленте ПВХ. Бирками маркировки могут служить поливинилхлоридные трубки или трубки термоусаживаемые.
  • Длина бирки должна быть не менее 25 мм, надписи должны быть четкими и хорошо видными.
  • По номам, допускается наносить маркировку непосредственно на изоляцию провода или кабеля, если они будут хорошо видны.

Источники

  • https://elesant.ru/schema-elektroprovodki-kvartiry/uslovnye-oboznachenija-na-schemach
  • https://electrikexpert.ru/kakie-byvayut-vidy-raspredelitelnyx-shhitov/
  • https://shchitovoye-oborudovaniye.ru/stati/307-raspredelitelnye-shchity.html
  • https://elektromol.ru/stat/vidy-elektricheskikh-shchitov/
  • https://stroychik.ru/elektrika/uslovnye-oboznacheniya-na-shemah
  • https://ehto.ru/montazh-elektriki/elektroshhitok/markirovka-provodov-v-shhite

Далее будут представлены краткие описания разновидностей электрических щитков

Первой разновидностью, что будет рассматриваться в данной статье, будет главный распределительный щит, который чаще всего используется в промышленных объектах для регистрации и распределения электрической энергии между разными необходимыми пользователями и компонентами.

Следующей разновидностью электрического шкафа, который находится на втором уровне после главного щита – это вводное распределительное устройство предназначено для подачи электрической энергии другим объектам, что находятся на более низком уровне: квартирные, офисные помещения и другие.

Дополнительно на таких приборах устанавливаются счетчики общего количества употребленной электрической энергии.

На третьем уровне находится устройство для автоматического резервного включения. Его отличием является то, что он используется для подключения резервного электрического питания вместо главного в экстренных ситуациях.

Следующей разновидностью щитов, что известны многим, это этажные электрические шкафы, которые находятся на лестничных пролётах и обеспечивают подачу энергии для квартир на одном этаже.

В них могут быть размещены не только электрические провода, но и кабеля для работы телевизора и интернета. Эти щиты имеют, также, автоматические выключатели.

Следующей, не менее известной разновидностью, являются квартирные электрические шкафы, которые устанавливаются в квартирных помещениях, чаще всего, в прихожей комнате или коридоре. Они используются для подачи энергии в разные комнаты. Они имеют несколько разновидностей:

  1. Те, что устанавливаются в середине стены или же вешаются на стенку.
  2. Те, что предназначены для регистрации используемых киловатт или для распределения проводки по комнатам. Бывают ситуации, когда устанавливают такой щит, который и учитывает и распределяет. В этом случае используется аббревиатуры ЩУР, ЩУРВ, ЩУРН. Если происходит объединение двух функций, то это значительно экономней и эффективней.

Следующая разновидность – это щит освещения, что чаще всего используется на тех объектах, которые часто не включают-выключают свет и имеют большое количество световых приборов. Они, так же, делятся на те, которые устанавливают снаружи или же внутри.

Как и многие другие электрические шкафы, они имеют высокий уровень защиты от скачков напряжения. Более того, у них есть возможность отключить какой-то отдельный объект, без отключения всего учреждения.

Другой разновидностью электрических шкафов выступает щит управления и автоматики, который используется для регулирования автоматических компонентов и наблюдения за работой таких установок, как вентиляция, отопление и многие другие.

Характеристика каждого компонента вводятся вручную пользователем с помощью встроенного дисплея на приборе.
