Оглавление

Оборудование и материалы

Многие задаются вопросом, как сделать водопровод своими руками. Это вполне по силам каждому, у кого есть желание разобраться в его устройстве.

Подбор оборудования осуществляется после определения источника. Для подключения к центральному водопроводу достаточно труб и перекрывающих кранов. В месте подключения желательно установить колодец, но можно обойтись и без него. Определяется это техническими условиями, выдаваемыми водоканалом.

В случае автономного варианта схема водоснабжения значительно усложняется. Потребуется различное оборудование, для подъема и очистки.

Насосное оборудование

Для подачи воды применяется погружной или поверхностный насос. Поверхностные насосы гораздо дешевле погружных и можно приобрести сразу с гидроаккумулятором, называется эта установка – насосная станция. Их легко обслуживать, а обсадная труба скважины может быть небольшого диаметра, достаточного для прохождения водозаборного шланга с наконечником-фильтром.

Насосные станции подходят для забора воды из поверхностных источников. Так же их устанавливают, если напор в центральном водопроводе очень низкий и не устраивает потребителя.

Если глубина до поверхности воды в скважине (колодце) более 5 метров, то выбор, однозначно остается за погружным (глубинным) насосом.

При выборе насоса учитывается:

высота подъема воды (напор) от глубины нахождения насоса до самой верхней точки водоразбора в доме;
необходимый часовой расход (литр/мин.), с учетом количества пользователей;
диаметр насоса, с учетом диаметра обсадной трубы скважины:
тип насоса: вибрационный, вихревой, скважинный, центробежный (последние 3 насоса – разновидность центробежного).

Вибрационные насосы недорогие, но их не рекомендуется применять в скважинах, из-за создаваемой в окружающей среде вибрации, пригоден только в колодцах. Самым надежным выбором является вихревой насос. У него наименьшие требования к чистоте воды.

Важно: в каждом конкретном случае, с учетом типа скважины, чистоты воды, глубины подъема, правильный выбор может сделать, только специалист, имеющий опыт эксплуатации насосов в данной местности.

Гидроаккумулятор

Для каждого электродвигателя самым тяжелым моментом является пуск в работу. Повышенные токи в 7 раз, малый крутящий момент, пуск под нагрузкой, все это значительно сокращает срок его службы. Чтобы насос не запускался часто, из-за стакана воды, минутного мытья рук, спуска в унитазе, утечек в сети и по прочим мелочам, обязательно устанавливается гидроаккумулятор.

И чем больше объем бака, тем лучше для насоса. Как, впрочем, и для пользователей, на случай отключения электроэнергии

Его установка обязательна, а исправное состояние очень важно

Объем гидроаккумулятора для водоснабжения определяется по специальному расчету. Упрощенно, можно выбрать по производительности насоса в минуту, если насос подбирался с учетом числа пользователей. Полученный результат, это минимальный объем. Если место позволяет установить бак большего объема, стоит взять на пару размеров больше. Размерность баков у каждого производителя своя. Данный ряд, служит для примера, объем указан в литрах: 8, 10, 12, 18, 25, 30, 35, 40, 50, 60, 80, 100 и более.

Нужно иметь в виду, что полезный объем бака, то есть объем воды, который он отдаст, при выключении питания, всего 1/3 от его объема. Это при условии, что воздушная камера, имеет давление в свободном состоянии, на 0,2 бара ниже, чем давление выключения насоса. Хозяева закачивают воздух выше этой величины, следовательно, отдаст бак еще меньше.

Накопительные баки для воды

По сути, это тот же гидроаккумулятор, только гораздо больших размеров. Если гидроаккумулятор служит для защиты насоса от частых включений, то накопительный бак-аккумулятор, служит еще и для создания резервного запаса воды. Но не стоит обольщаться, бак в 500 литров, сможет отдать полезной воды не более 225 литров, при правильном давлении в воздушной камере.

Поэтому проще и дешевле установить простой бак, необходимого объема, но брать из него воду придется ведром. Можно установить на чердак, но напора будет не хватать, а в зимнее время потребуется позаботиться, чтобы вода не замерзла.

Совет: установив систему автоматического дополнения накопительного бака можно обеспечить бесперебойное водоснабжение дома.

Монтаж водопровода своими руками

После того как составлена схема разводки воды в частном доме и учтены все нюансы, пора приступать к планированию закупки нужных материалов и оборудования. Нам понадобятся два комплекта: для устройства наружного подключения и для разводки труб водоснабжения внутри частного дома.

Виды труб в зависимости от материала

В современной системе автономного водоснабжения применяются несколько видов труб:

металлические: медные или стальные;
полипропиленовые;
из металлопластика;
из полиэтилена низкого давления – ПНД.

Медные трубы самые дорогостоящие, но имеют массу преимуществ. Они практически не поддаются коррозии, на них не действуют вредные излучения и перепады температур. Самостоятельно монтаж из такого материала выполнить реально только специалисту. Стальные трубы постепенно выходят из моды.Проложить из них водопровод реально только опытному сварщику. Не случайно в настоящее время производится замена старых железных водопроводов на пластиковые.

Полипропилен сегодня самый распространённый материал для прокладки домашних водопроводов. Такие трубы используют как для наружной магистрали, так и для обустройства внутренней сети водоснабжения.Здесь отличия только в диаметре. Сварка стыков производится специальным аппаратом, который можно приобрести или взять в аренду в строительном магазине. Также потребуется резак для изготовления отрезков нужной длины.

Металлопластик представляет собой симбиоз алюминия и пластика.Сборка водопровода из этого материала не потребует ничего кроме гаечных ключей и резака. Минус – не выдерживают высоких: свыше 95°С, и низких: ниже -5°С, температур. Вследствие этого в качестве наружной подводки такие трубы не используются. Трубы ПНД собираются вручную на муфтах подобно монтажу из металлопластика. В основном они используются для организации наружной магистрали.

Диаметр труб

Составляя план своего водопровода, определитесь, какой диаметр труб будет использоваться, от этого будет зависеть пропускная способность всей системы. Обычно руководствуются величиной скорости прохождения воды, которая должна быть не меньше 2 м/с.

Приведем краткую табличку зависимости оптимального диаметра труб от длины сети:

до 10 м — 15 мм;
10-15 м — 20 мм;
15-30 м — 25 мм;
свыше 30 м — 32 мм.

Сварка полипропиленовых труб

Если водопровод из металлопластика и ПНД собирается затяжкой специальных гаек на уголках, кранах и прочей фурнитуре, то сделать разводку из полипропиленовых труб поможет специальный аппарат для их сварки. Работы проводятся в такой последовательности:

В аппарат вставляют переходники-нагреватели нужного диаметра.
Трубы нарезают на отрезки нужной длины, подготавливаются стыковочные элементы: муфты, уголки, краны, тройники и т.д.
Места стыков обезжиривают, для этого удобно использовать специальные спиртовые салфетки.
На включенном аппарате выставляют рекомендуемый в документации к полипропилену режим нагрева.
Когда на приборе погаснет индикатор, сигнализирующий об оптимальном для сваривания нагреве, следует поместить с разных сторон аппарата отрезок трубы и стыковочный элемент.
Выдержав несколько секунд (согласно инструкции), элементы водопровода снимают и крепко прижимают друг к другу. Время нагрева и выдержки в неподвижном состоянии зависит от толщины трубы и всегда указано в инструкции на аппарат.

Работы лучше проводить с помощником, а под аппарат подкладывать термоизолирующий материал для защиты пола от высокой температуры.

Разводка водопровода в доме

Прокладку труб по дому начинают от точек потребления к узлу ввода или коллекторам. Монтаж осуществляют, используя специальные клипсы или другие крепления к стенам. При этом выдерживают оптимальный зазор от конструкций в 20-25 мм. Для обеспечения прокладки и оптимальной работы трубопроводов применяют различную водопроводную фурнитуру:

уголки;
фитинги;
муфты;
краны;
тройники.

Без документов провести воду в частный дом не получится

Чтоб провести воду в личное домовладение, придется побегать по инстанциям, чтоб обеспечить себе разрешительную документацию на всех этапах. Без этого вода в частный дом от центрального водопровода потечет незаконно, а за самоуправство придется платить неподъемный штраф, да еще и демонтировать свою самодеятельность за собственный счет.

Все серьезно, вам необходимо:

выполнить исследования и получить результаты;
составить технические документы;
получить одобрение их в соответствующих учреждениях.

Не надо «косячить» с оформлением бумаг — нужно делать все вовремя и в правильной последовательности, иначе «начинай сначала».

Обращение в местную геодезическую службу

Обязательно возьмите с собой документацию, подтверждающую ваши права на пользование данным земельным участком.

Сотрудники геодезической службы в течение 10 дней должны провести топографическую съемку местности, где расположено ваше домовладение, и составят экспликацию участка (по-другому ее называют ситуационный план). На экспликацию будут нанесены значимые объекты, включая ваше домовладение, и сеть инженерных коммуникаций с обозначением расстояний. По ситуационному плану будет понятно, как оптимальным образом провести к вам воду.

Если вы ранее уже пользовались услугами этой службы и экспликация составлялась, проверьте дату: если с момента ее составления прошло более 1 года, она недействительна и нужно составлять ее заново.

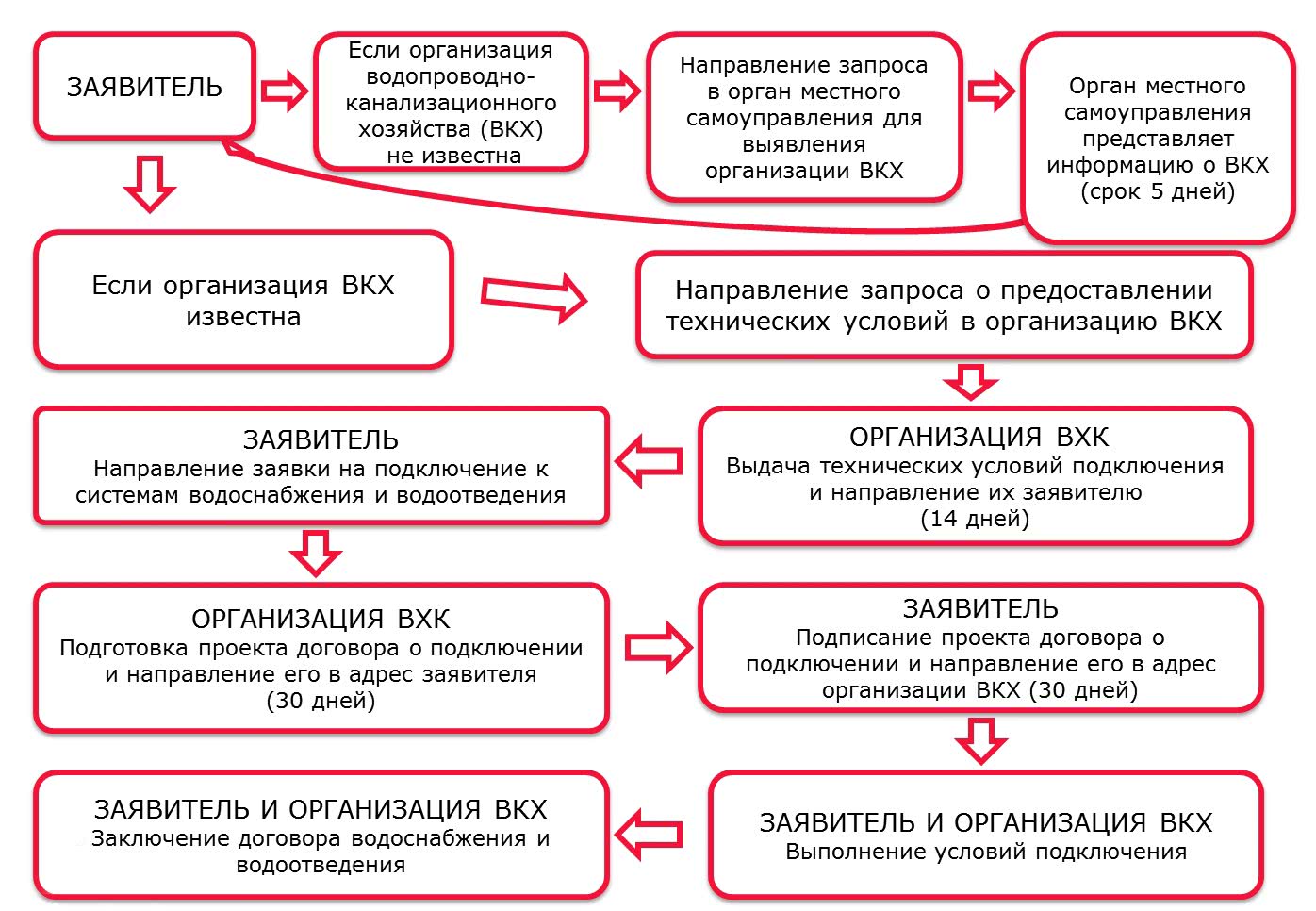

Как получить ТУ

ТУ — это технические условия. Чтоб получить их на подключение к центральному водоснабжению, вам следует обращаться в структуру, по чьему разрешению вы строили дом. Оттуда вас направят в водоканал. Туда вы и подадите свой пакет документации. В него входят:

заявление (в 2-х экземплярах);
документы, подтверждающие право владения домом (участком);
удостоверение вашей личности (паспорт);
баланс водопотребления (он должен быть подготовлен проектировщиками);
разрешение на строительство (в виде 2-х копий);
ситуационный план (7 копий).

Через 2 недели вам предоставят ТУ, где будут указаны дата подключения и разрешенная вам нагрузка на централизованную систему водоснабжения (а кто предоставил — тот и подключать обязан).

Заказ проекта водопровода

После получения ТУ наступает пора заказа проекта вашего будущего водопровода. Иначе будет нельзя заключить договор с водоканалом.

Исходя из ТУ, для реализации проекта подойдет каждая квалифицированная организация, но утверждение возможно только в местном водоканале. Подключение выполняется соответственно проекту.

Также необходимо согласование проекта с теми, кто поставляет вам электроэнергию, газоснабжение и телефонию (их коммуникации также подведены к вам, и новая может помешать их работе). «Последнюю точку» в утверждении проекта поставят в комитете по архитектуре.

Прокладываем водопровод сами или поручаем специальной организации

Помните, что по правилам «централизованные» водопроводные работы за границами ваших владений выполняются организацией с лицензией на эту деятельность. Ирония, но такие организации сознают собственную значимость и незаменимость — и озвучивают такую цену за услуги, что люди предпочитают заплатить штраф (значительно меньший по сумме), сделав все работы самостоятельно.

Финансовые затраты на ввод водопровода складываются из оплаты:

материалов;
арматуры для сбора;
услуг монтажной бригады.

Минимизировать расходы можно, выполнив все работы самостоятельно.

Договор с водоканалом

Далее демонстрируем документы местному водоканалу и заключаем с ним договор. Он, со своей стороны, готовит инфраструктуру вашего домовладения к работам и осуществляет подключение к системе водоснабжения, с вашей стороны требуется оплата услуг.

Внутренняя разводка и монтаж

Монтаж труб внутри дома – важный и ответственный этап. Монтаж труб реально сделать своими руками, но только с учетом конструктивных особенностей разводки труб внутри дома.

Сделать правильную разводку труб – значит упростить себе жизнь в дальнейшем. При правильно разводке для любой трубы уменьшается опасность разрушения, ее ремонт требуется крайне редко, а полезная отдача улучшается.

Существует два основных типа разводки систем водоснабжения в частных домах. Бывает разводка:

параллельная;
последовательная.

Параллельная разводка лучше подходит для крупных домов, где трубы расходятся по множеству удаленных друг от друга помещений. Последовательная подойдет для зданий квартирного типа, где санузлы расположены компактно.

Монтаж по параллельной схеме

Параллельная схема прокладка труб предусматривает монтаж множества веток, диаметр которых равняется минимальным значениям, а именно, не превышает отметку в 30-40 мм кроме редких случаев.

Малый диаметр трубы положительно играет на экономии средств. Дело тут в том, что параллельная разводка предусматривает необходимость сделать множество параллельных веток подачи воды. Каждая ветка обслуживает свое конкретное направление. На ветку приходится один-два узла.

Ветки изолированы друг от друга, ввод осуществляется в бойлерной, где их подключают к готовому коллекторному выходу. На каждом выходе смонтированы краны, позволяющие отрезать любую трубу от снабжения.

Подобная схема позволяет сделать максимально безопасный и автономный трубопровод. Каждая труба действует отдельно, поломка на любом участке легко локализируется.

Но в то же время параллельная схема разводки, даже с учетом того что диаметр труб для нее необходим минимальный, требует существенного наличия средств, ведь каждую ветку нужно проложить, а это стоит денег.

Монтаж по последовательной схеме

Последовательная схема предполагает несколько иной подход. В ней есть одна или две базовые трубы, диаметр которых начинается от 80 мм. Эти трубы являются своего рода кластерами, они проходят по всем помещением с санузлами.

В месте расположения санузла от главной трубы отводят ветку поменьше, чей диаметр рассчитывают в зависимости от потребности в воде того или иного прибора.

Чем больше диаметр, тем больше воды получит узел. Последовательная схема – более традиционный вариант. По такой же системе собирается канализация.

Крупный диаметр труб несколько повышает их стоимость, однако такой подход все же дешевле параллельного, так как в итоге вы экономите на длине труб.

Как провести монтаж водопроводной системы

Проведение монтажа водопровода своими руками ведется от потребителя. К нему прокладывается труба и устанавливается шаровой кран. Его назначение — перекрывать воду в экстренных ситуациях. Дальше разводка идет в сторону коллектора.

При этом соблюдаются следующие правила:

Для облегчения ремонта расстояние от стены отступается 20 мм.
Если система проходит внутри стены, ее требуется заключить в специальные короба.
Соединение к стене ведется клипсами. Шаг между ними составляет 1-2 м. Обязательно их присутствие на угловых участках.
При монтаже сливных кранов труба укладывается под углом в сторону этих устройств.
Если требуется обогнуть внутренний угол, расстояние от стены отступается 30-40 мм. Когда обходится внешний угол, то достаточно 15 мм.

В случае возникновения аварийной ситуации частный водопровод должен быстро отключаться от системы. Для этого на трубу, которая подключается к коллектору, устанавливается запорная арматура.

Последовательность схемы водоснабжения

При монтаже водопровода в частном доме схема помогает избежать множества ошибок. При ее разработке учитываются такие факторы, как:

тип укладываемых труб;
число коллекторов;
количество фильтров и насосов;
число точек водоразбора;
объем установленного водонагревателя;
места, где расположены узлы системы, и замер расстояния между ними.

При разработке схемы выбирается нужный масштаб. Изготавливается чертеж помещения, и делается планировка рядом расположенного участка. Отмечаются места, где будет проходить магистраль внутри помещения и на внешней территории.

Разводка водопровода проводится двумя способами:

Последовательная закладка. От центральной магистрали отходят разветвления к каждой точке потребления. Следует учитывать, что с увеличением количества отводов давление в конечных пунктах потребления падает. Неравномерность напора — главный недостаток такого способа. К преимуществу относится небольшой расход труб. Схема экономичная, поэтому затраты на монтаж невысокие.
Коллекторная разводка. Основным узлом является коллектор. От него отходят магистрали к точкам потребления. По всей системе давление распределяется равномерно, но расход труб большой. Врезка проводится в центральное водоснабжение или на участке подачи воды из скважины. Здесь устанавливается тройник. Один поток направляется на технические нужды, а второй в помещение. Для удаления примесей необходим фильтр грубой очистки. В доме врезается еще тройник на холодную и горячую воду. Оба потока подключаются к коллекторам, по которым идет подача воды к источникам потребления.

Во время прокладки труб следует максимально сокращать их длину и уменьшать количество стыков. В этих местах чаще всего формируются течи. Необходимо избегать поворота магистрали под углом 90°. Такие места уменьшают давление в магистрали. Трубы прокладываются открытым способом или закладываются в стены. Для этого изготавливаются короба из материала, не подвергающегося коррозии.

Источники для автономной подачи воды

При заключении договора на подачу центральной воды, обязанность абонента состоит только в том, чтобы внести оплату. Всё остальное, что необходимо для организации подачи воды, сделают специалисты водоканала. А вот чтобы самостоятельно организовать автономный водозабор, необходимо владеть кое-какой дополнительной информацией.

Итак: нецентрализованное водоснабжение – что это такое?

Термины, отличия и определения

Водоснабжение, организуемое без централизации, имеет одно существенное отличие. Оно осуществляется посредством строительства подземного водозабора, тогда как в централизованных схемах чаще всего используют поверхностные источники.

Для лучшего понимания, чем ещё отличается централизованное и нецентрализованное водоснабжение, дадим краткие определения каждому типу систем:

Централизованной называют такую систему, в которой присутствует целый комплекс технологически сообщающихся инженерных объектов, посредством которых осуществляется подготовка, транспортировка и подача (а в горячих системах и подогрев) воды.
Нецентрализованная система водоснабжения – это одно водозаборное сооружение, никак не связываемое с централизованной сетью. Оно может быть как общественным (общий колодец в деревне или колонка на улице), так и частным, когда такой же колодец находится в пределах частного домовладения.

Нецентрализованная система горячего водоснабжения – это тепловой пункт индивидуального пользования, или любое другое устройство, применяемое для подогрева воды. Его организация осуществляется владельцем дома самостоятельно — а соответственно, такая система не может быть, как в случае с холодной водой, общественной.

Система водоподготовки

Чтобы полить огород, качество колодезной воды приемлемо. Механическая очистка от крупных примесей на первой ступени фильтрации насоса в большинстве случаев достаточная, чтобы даже помыть машину и не испортить ее лакокрасочное покрытие. А вот до качества питьевой, колодезную воду, в большинстве случаев, надо доводить отдельно.

Проблема заключается в нестабильности химического и бактериального состава воды из пластов с небольшой глубиной залегания. Еще в средине прошлого века большинство людей не задумывалось о том, что такое экология – верхний слой земли и поверхностные воды были не испорчены «продуктами жизнедеятельности» человека, поэтому даже вблизи городов колодцы были чистыми.

Сейчас 10-15 метров грунта зачастую недостаточно, чтобы вода прошла естественную очистку и приобрела стабильный состав. Даже удаленные от городов и промышленных предприятий районы не могут гарантировать чистоту верхних водоносных пластов – сельскохозяйственная химия, осадки и реки оказывают свое влияние. И если у глубоких скважин «на известь» состав воды относительно постоянен и практически не меняется за время эксплуатации, то у скважин «на песок», а тем более у колодцев, анализ воды необходимо проводить часто, чтобы своевременно откорректировать состав фильтров в системе водоподготовки.

Семь ступеней очистки – это не предел. На кухне можно еще установить систему обратного осмосаИсточник uborka.co

Выбор оборудования

Когда схема или проект водоснабжения готовы, самое время приступить к выбору необходимого оборудования. Если работы выполняются проектной организацией, то в проекте, как правило, указывается не только тип и производительность оборудования, но и его марка. Очень часто потребитель выбирает оборудование другого производителя, которое может быть дороже и качественнее или наоборот.

Наиболее ответственный узел, с которого начинается домашний водопровод, – это насос. Его необходимо выбирать от известных и проверенных временем производителей. Один основной подающий насос устанавливается непосредственно в скважине и создает необходимое давление в магистрали. В систему водоснабжения может дополнительно устанавливаться один или два насоса небольшой производительности для обеспечения работы различного оборудования. Производительность насоса выбирается на 10-15% ниже от того количества воды, которое может дать скважина в единицу времени, чтобы избежать сухого хода и преждевременного выхода из строя.

Остальное оборудование, из которого будет состоять домашний водопровод, подбирается исходя из наилучшего соотношения цена/качество.

Система водоснабжения частного дома: как организовать

В основном, для обустройства водопровода применяют насосные станции. Они предназначаются для перекачки воды от источника сразу в систему или в резервуар. Также используются дополнительные фильтра водоочистки.

В состав системы входят:

насосы;
накопительные емкости;
гидроаккумуляторы;
различные водонагреватели (котлы, бойлеры, тэны).

Размещают комплекс поближе к потребителям, в подвале или цокольном этаже. К нему подводят трубу, идущую от водозабора, с фитингом из бронзы или латуни, диаметром 32 мм. Далее поочередно подсоединяются сливной дренаж и обратный клапан.

Затем все требуемые компоненты подсоединяются с помощью подключения, которое в народе называется «американкой».

Подключается шаровой кран для открытия/закрытия подачи воды.
Следующим, подсоединяется фильтр грубой очистки, для удаления крупнодисперсных частиц. Является защитой от ржавчины и песка.
После этого – система насосной станции оборудуется гидробаком или гидроаккумулятором, включая реле давления. Но в случае, если сам электронасос стоит в скважине, а спецоборудование находится внутри здания, нужно устанавливать реле на верхней части трубы, а емкость — нижней.
Затем монтируется датчик автоматики для защиты насоса от работы «на сухую» и своевременного отключения.
Завершается процесс установкой фильтра тонкой (мягкой) очистки.

Подбор гидроаккумулятора для насосной станции

Гидробак являет собой герметическую емкость с двумя секциями. В одной размещается вода, а в другой воздух. С его помощью беспрерывно поддерживается давление в системе, а также при необходимости регулируется работа насоса.

Выбирать модель емкости необходимо в соответствии с количеством жильцов и суточным потреблением воды. Ее объем может составлять от 25 до 500 литров. Например, Wester WAV 200 Top – рассчитан на 200 литров жидкости, а Unipress — на 80 л.

Основные правила разводки труб в жилище

Для внутренней прокладки водопровода в частном доме используют два простых способа – параллельный и последовательный.

Пример разводки трубИсточник chinimvsespb.ru

Последовательный интересен простотой и минимальным вложением финансовых средств. Подключение происходит с помощью тройников, соединяется основная труба с каждым сантехническим устройством. В результате давление в системе падает с каждым подобным соединением. Другими словами, если включить несколько кранов, струя воды уменьшится.

Параллельный способ гарантирует стабильное давление, схема соединения усложняется, необходимое количество труб увеличивается. Для реализации используют коллектор, он является распределительным узлом. Суть его работы – в равномерном распределении потоков воды. Результат – баланс давления в системе. У каждого прибора своя ветка трубы и вентиль.

При подключении к центральному водопроводу частного дома можно совместить типы разводки для большей эффективности.

Перейдём к основным правилам:

Монтаж труб должен быть только горизонтальным или вертикальным, без пересечений.
Обеспечить доступ к фитингам, запорным кранам и фильтрам.
Установить кран в начале каждой ветки отвода.
Включить в монтаж системы фильтры грубой очистки воды.
Использовать принцип уменьшения трубы, т.е. для ответвлений от основного стояка, установить трубы меньшего диаметра, что в результате поддержит давление.

Видео описание

В этом видео специалист рассказывает о типах разводок

При проектировании и монтаже лучше избегать лишних, дополнительных и прямых угловых, соединений, т.к. это места будущих протечек и причина понижения давления.

Затронем тему выбора материала труб. Медные и трубы из нержавеющей стали, реже используются чугунные для прокладки внешних водопроводных, газовых и отопительных сетей. Для внутренней прокладки используют полимерные трубы. Их изготавливают из поливинилхлорида, полипропилена и полиэтилена. Удобство заключается в малом весте, легкости обработки и простоте монтажа, а так же в длительных сроках эксплуатации. У полимерных труб есть ограничения в виде допустимого предельного давления – до 10 атмосфер и температуры воды – до +70 °C.

Для увеличения этих показателей используют стабилизированные трубы, в конструкции которых присутствует прослойка из алюминия толщиной 0,4-2 мм. Срок службы обоих видов 50-60 лет, при условии соблюдения технических норм и рекомендаций.

Коротко о главном

Вариантов, как провести воду в частный дом всего два: выкопать колодец или подключится к центральному водоснабжению.

Колодец имеет ряд значительных преимуществ в виде автономности и контроля системы в целом. Но есть зависимость от глубины залегания водоносных слоев. Всего есть 2 скважины: песчаная и артезианская. Отличаются они глубиной бурения и количеством воды. У второй запасов хватает на 30-50 лет.

Альтернатива – провести воду в дом из центрального водопровода. Требуется предоставить много документов, долгих согласований также не избежать.

Учет и контроль

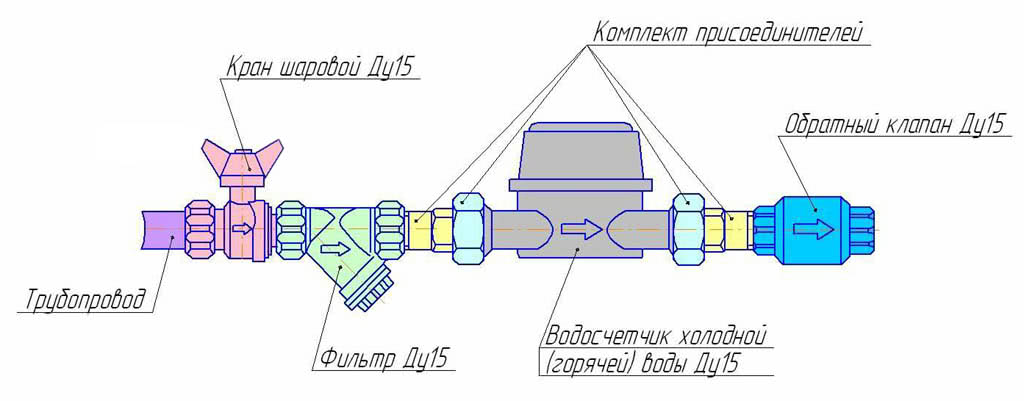

Отборно-учетный узел состоит из запорного вентиля, фильтра грубой очистки, счетчика воды и обратного клапана. Собирается, как показано на рисунке. На каждом из приборов указывается направление тока воды для него, его обязательно нужно соблюдать при сборке.

Отборно-учетный узел водопровода в сборе

Узел собирают с гидроизоляцией соединений лентой ФУМ и так же подключают к стояку, перекрыв предварительно воду; перед подачей воды нужно не забыть перекрыть запорный вентиль. Это единственная операция, и кратковременная, требующая отключения подачи воды соседям по стояку.

Для холодной и горячей воды нужны отдельные узлы счетчиков. Крайне желательно, чтобы счетчики и рукояти вентилей были выделены цветом. Показания счетчиков должны быть ясно читаемы без каких-либо дополнительных операций (съем люка и т.п.), поэтому часто приходится заранее собирать часть цельного трубопровода, иногда довольно причудливой конфигурации, для подключения приборов учета к стояку. Помимо труб и паяльника для этого понадобятся переходные муфты с пластика на металл МРВ – муфта резьбовая внутренняя. Пластик же к узлам учета подключается при помощи МРН – муфт резьбовых наружных.

Счетчики продаются опломбированными, но это не значит, что можно сразу же звонить в водоканал и платить за воду по расходу. Заводская пломба для того (умельцами-то русская земля богата), чтобы никто не влез в счетчик и не подкрутил или не подпилил там что-нибудь. Заводскую пломбу нужно беречь; без нее счетчик считается негодным, как и без сертификата на него.

По установке водомеров нужно заявить в водоканал и вызвать его инспектора. Пользоваться водой до его прихода можно, инспектору не нужны нулевые показания, он запишет начальные, опломбирует своей пломбой счетчик и слив фильтра. Оплата за воду по расходу пойдет после регистрации приборов учета.

ГМС, аквастоп, фильтр

Хотя конструкция ГМС неразборная и не позволяет с ее помощью воровать воду, и опломбировке это устройство не подлежит, подключение ГМС до счетчика недопустимо: шламом может забиться турбинка счетчика. ГМС с колбовым фильтром подключают после приборов учета; фильтр – сразу после ГМС. Аквастоп можно подключить сразу после фильтра, но, если он электродинамический, магнитное поле ГМС может вызывать его ложное срабатывание, но относить аквастоп далеко от стояка смысла нет: на прорыв до него он не реагирует.

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов

Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.

Демонтаж старой коммуникации и прокладка новой

Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Выбор материала труб

Наиболее популярными сегодня стали пластиковые современные трубы. Они обладают высокой надежностью, удобны в установке, легкие. Металлические и металлопластиковые трубы уже почти не используются, так как дорого стоят и менее удобны в монтаже. Для установки металлопластиковых труб необходимо обжимное и гибочное оборудование, а также большой опыт работы. Для установки металлических труб нужен сварочный аппарат.

Используя пластиковые трубы можно самостоятельно оборудовать систему водопровода. Если запланирована схема горячего водоснабжения дома, то необходимы трубы с тепловой защитой. Полипропиленовые трубы, армированные алюминием или стекловолокном, для такой задачи являются наиболее подходящими.

Пластик имеет много удобств. После сварки и проверки давлением, соединения не требуют коррекции и проверки. Такие трубы можно закрыть отделочными материалами. Нельзя забывать при монтаже водопровода о колебаниях температуры, и в опасных местах сделать изгибы труб, чтобы не произошло их повреждения при резких колебаниях температуры воды.

медные трубы

Если для вас не важна высокая стоимость труб, и оплата профессиональных установщиков, то можно выбрать медные трубы.

Водоснабжение частного дома: лучшие проекты и современное оборудование (120 фото и схем)
