Как правильно установить водостоки на крыше: инструкция и мастер-класс

Оглавление

Устройство водосточной канализации

Желоба для монтажа водостоков с крыши своими руками – чаще всего открытые сверху элементы разной формы:

Эллиптические.
Квадратные.
Трапециевидные.
Полукруглые или в виде полумесяца.

Из канализационных труб получатся желоба полукруглой формы

Конструкция монтируется по всему периметру крыши с небольшим наклоном. На верхней точке нужна заглушка для защиты от переливаемой воды, которая должна направляться по желобам в воронку ливнеприемника, ведущего в дренажную канавку. Помимо труб, для изготовления желобов понадобятся:

заглушки;
воронки;
поворотные углы;
соединительные муфты и фитинги.

Для формирования сложных огибающих участков фасада используются угловые элементы на 90°, 120° и 135°. По углам вода из желобов стекает в трубы через воронки, внизу вода сливается в дренажную канаву. Желоба и другие конструктивные элементы крепятся к крыше и фасаду специальными кронштейнами в форме полукруга. Но их можно изготовить из металла в виде крюков. Также понадобятся:

капельники (предотвращающие скопление воды под кровлей);
ливнеприемники (соединение желобов и труб с ливневой канализацией);
корзинки и сетки (защита от засорения труб растительным мусором).

Необходимый инструмент для резки и монтажа:

вальцовочный инструмент;
молотки;
ножницы для резки по металлу;
приспособления для разметки;
болгарка.

Для монтажа понадобятся дополнительные элементы — отводы, уголки, заглушки, крепления

Виды водосточных систем

Современные системы водостоков для частного дома или бани можно классифицировать по следующим признакам: сечению, способу производства и материалу.

Водостоки бывают заводские и самодельные:

Заводские модели производятся с соблюдением установленных параметров, стандартов и требований, которые предъявляются к конструкциям подобного типа. Кроме того, существует возможность выполнить сборку готовой системы из конструктивных элементов различных производителей.
Самодельные модели можно изготовить собственноручно из доступных материалов по индивидуальным схемам. Помимо доступности изготовления, такие системы отличаются дешевизной и простотой монтажа. К существенным недостаткам можно отнести сложность стыковки самодельных и заводских элементов в том случае, если необходимо заменить изношенную деталь новой.

Основные элементы водосточных систем могут иметь различную форму сечения:

Прямоугольную.
Круглую.
Квадратную.

Сечение определяет эффективность эксплуатации системы в определенных климатических условиях. Круглые формы стоков являются классическими, поэтому подходят для эксплуатации во всех регионах с различным уровнем влажности и количеством осадков.

Пластиковые водостоки

Для изготовления пластикового водостока используются прочные и надежные полимерные материалы, устойчивые к негативному воздействию атмосферных осадков, химических веществ, коррозии, ультрафиолетовому излучению и гниению.

Применение современных технологий позволяет создавать долговечные водостоки различных конфигураций и форм.

Основное отличие пластиковых систем от металлических заключается в наличии продольных направляющих на внутренней поверхности элементов. Они обеспечивают дополнительную жесткость конструкции и быстрый отвод стоков. Поперечные направляющие с наружной стороны способствуют повышению прочности и износостойкости каждого элемента системы.

По способу монтажа система бывает клеевой (фиксация при помощи специального клеевого состава) и бесклеевой (установка на уплотнители).

К основным преимуществам пластикового водостока относятся:

Стойкость к ультрафиолетовому излучению, выгоранию и коррозии.
Высокая прочность и износостойкость.
Небольшой вес конструктивных элементов.
Широкий диапазон рабочих температур: от –38 до +65 градусов.
Простой и быстрый монтаж.
Широкая цветовая гамма и разнообразие форм.
Доступное техническое обслуживание и уход.
Небольшая стоимость готовой системы.

Среди недостатков водоотвода можно выделить следующие моменты:

Восприимчивость к механическим повреждениям и предельным нагрузкам. Подобная система рассчитана только на малоэтажные строения.
Низкая ремонтная пригодность. Разрушенные или деформированные элементы не подлежат ремонту, поэтому требуют полной замены.
Бесклеевой вариант системы требует своевременной замены изношенных уплотнителей, что влечет за собой полный демонтаж и повторную сборку всей конструкции стока.
Склонность к существенному линейному расширению.

Металлические водостоки

Современные металлические водоотводные системы изготавливаются из оцинкованной стали (с полимерным покрытием и без), медного, титан-цинкового и алюминиевого сплава. Различия заключаются в стоимости материалов и комплектующих, а также сроке их службы.

Подобные системы обладают рядом существенных преимуществ:

Высокая прочность и надежность.
Стойкость к предельным механическим, ветровым и снеговым нагрузкам, а также негативному воздействию других внешних факторов.
Высокая пожарная безопасность.
Широкий диапазон температур: от –58 до +125 градусов.
Стандартность размеров и конфигураций.

К основным недостаткам металлических водоотводов можно отнести:

Существенную массу конструктивных элементов.
Сложность проведения монтажных работ.
Незначительную цветовую гамму.
Восприимчивость к появлению коррозии на поврежденной поверхности (исключение составляют медные и титан-цинковые системы).
Стандартную комплектацию конструкции, которая не подходит для монтажа на кровле с прямыми углами (90 градусов).
Высокую стоимость материалов и комплектующих для изготовления системы.

Составляющие водосточной системы

Система включает две группы деталей – горизонтальной и вертикальной водоотводящей части. Вместе они насчитывают порядка десятка видов конструктивных элементов, каждый из которых выполняет поставленную перед ним задачу.

Главное при выборе составляющих водосточной системы – подбирать элементы, которые и в конструктивном плане, и по внешнему виду гармонично дополняют общую картину

Конструктивными элементами водосточной системы выступают:

водосточные трубы – ключевые функциональные элементы системы, предназначенные для перемещения масс воды с кровли;
желоба – узкие каналы для сбора и перенаправления воды;

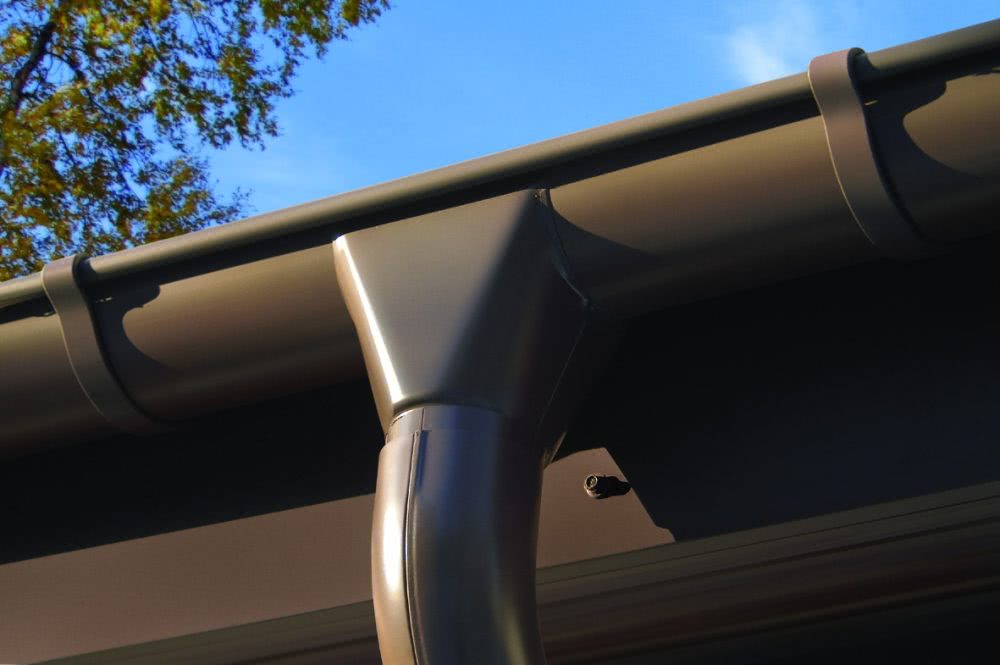

воронки – конические раструбы в верхней части трубы предназначены для сбора, задержки и отвода стекающей по желобам воды;
колена – конструкции в виде коротких загнутых отрезков труб устанавливают с целью изменения направления потока воды;
кронштейны – крепежи для фиксации желоба к кровле;
уплотнители – доборные элементы обеспечивают прочность крепления в местах сочленений;
хомуты – крепежи для фиксации конструкции к фасаду здания.

При сооружении водосточной системы на длинноскатных крышах дополнительно устанавливают направляющие желоба. Их основное предназначение – снижать скорость потока воды по поверхности кровли.

Собранную из направляющих желобов конструкцию располагают практически параллельно относительно конька с тем, чтобы она собирала весь поток дождевой воды, скатывающийся с кровли

Форма водосточных желобов и кронштейнов может быть любой. Встречаются изделия с круглым и полукруглым сечением, П-образной и трапециевидной формы.

Различаются желоба и по способу соединения с кронштейном. Проще всего устанавливать системы, предполагающие фиксацию посредством простого защелкивания. Входящие в комплектацию поворотные защелки дают возможность без особых хлопот в случае необходимости замены или выполнения ремонтных работ демонтировать часть желоба.

Водосборные воронки универсальны, установить их можно в любом месте водосточной системы. Заглушки, закрывающие желоба, бывают двух вариантов исполнения: лево- и правосторонние.

Соединение водосточных труб и прокладку отводов воды от цоколя здания невозможно выполнить без задействования колен. Их количество определяется из расчета, что на каждую водосточную трубу требуется устанавливать три колена: одно внизу и два вверху.

Для фиксации водосточной конструкции к фасаду здания применяют хомуты. Для металлических водопроводов выбирают крепежи с завинчивающимися элементами и длинной шпилькой. Для ПВХ конструкций – пластиковые фиксаторы с двумя точками опоры.

Установка вертикальных водоотводов

Сложность работ в том, что вертикальные отводы имеют несколько углов для соединения с воронкой. Количество различных поворотов зависит от архитектурных особенностей здания.

Шаг 1. Замерьте расстояние от воронки к стене дома, подберите два угла и замерьте длину муфтовых отрезков. Недостающее расстояние следует увеличивать куском прямой трубы. Он отрезается ножовкой или болгаркой, края нужно очищать от заусениц.

Предварительная сборка деталей без клея

Замеры

Шаг 2. Приклейте верхнее колено к воронке, остальные следует только вставлять. Верхнее колено делается неразборным по одной причине – в этом месте невозможно прикрутить хомут, колено держится только на воронке.

Нанесение клея

Соединенные элементы

Шаг 3. Отметьте места крепления хомутов для труб. Делать это можно двумя способами. Первый – отбить вертикальную линию по всей высоте дома и на ней высверливать на нужном расстоянии отверстия под хомуты. Второй – при помощи уровня отмечать точки установки элементов поочередно для каждого хомута, уровнем выдерживать вертикальность положения. Оба метода имеют свои преимущества и недостатки, принимайте решение на месте с учетом своей квалификации.

Отметка положения хомутов для труб

Шаг 4. Высверлите отверстие под пластиковый дюбель, закрепите основание хомута

Работайте осторожно, при чрезмерных усилиях пластик может дать трещину, придется элемент заменять новым

Сверление отверстия под дюбель

Если стена дома имеет слой изоляции из пенопласта или минеральной ваты, то длина дюбеля должна увеличиваться с таким расчетом, чтобы в твердой стене было отверстие глубиной не менее 3 см.

Шаг 5. Вставьте трубу в угол и зафиксируйте ее положение хомутом. Производители рекомендуют на одном целом отрезке трубы устанавливать не менее двух хомутов, получится около каждой муфты по два с каждой стороны.

На пластиковых хомутах есть буквенные обозначения. Верхний хомут прикручивается таким образом, чтобы стрелка указывала на букву «А» на подставке.

Положение «А»

Нижний хомут фиксируется в положении «В», на эту букву должна указывать стрелка. Дело в том, что держатели хомутов имеют различную толщину упорных поверхностей, стрелка указывает на усиленную, именно в этом направлении будут действовать основные усилия.

Процесс установки крепежа

Положение «В»

Если в связи с особенностями размеров здания требуется соединение двух труб, то в муфте обязательно следует оставлять зазор для их свободного перемещения. Ширина зазора не менее двух сантиметров.

Ширина зазора

Монтажные работы заканчиваются приклеиванием колена для подачи воды на отмостку, в приемник мелиоративной системы или в емкость для сбора дождевой воды. Потом ее используют для полива или в иных хозяйственных целях.

Колено для подачи воды на отмостку

Инструкция по монтажу водосточной системы

Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.
Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.
Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.
Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!
Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.
Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Как защитить водостоки от переполнения?

Чтобы предотвратить переполнение, выбирая систему, руководствуйтесь рекомендациями непосредственно того производителя, у которого будете её приобретать.

1.
2.
3.
4.
5.
6.

Водосточные системы нужны для защиты крыши от влаги — они должны быстро отводить воду с кровли. Большая часть водостоков служит 5-12 лет – срок зависит от производителя, правильности установки и соблюдения требований к эксплуатации. Обычно случается так, что пластиковый или металлический водосток уже через пару лет не может качественно выполнять свое предназначение. Существует множество нюансов, которые нужно учитывать при монтаже водостока – только тогда он прослужит долгие годы без потери эксплуатационных характеристик.

Монтаж и способы крепления водостоков своими руками

Как пластиковый, так и металлический водосток можно монтировать самостоятельно. Проще будет с пластиковыми элементами, так как они имеют меньший вес. С металлическими желобами и трубами справиться будет немного сложнее, но и здесь все монтажные работы можно выполнить своими руками.

Установка пластикового водостока

Процесс монтажа пластиковой водосточной системы состоит из следующих этапов:

Монтаж креплений для желобов. Как это делать мы уже рассмотрели, обязательное условие — соблюдение уклона в сторону водоприёмной воронки. Оптимальным вариантом считается, когда уклон составляет от 2 до 5 мм на погонный метр, минимально допустимая величина — 1 мм на погонный метр.
Крепление воронок. Воронка может быть установлена как на конце жёлоба, так и посредине. Она должна удерживаться крюками, которые находятся от неё в 5–15 см. Для соединения с жёлобом используется клей. Чтобы в сливную трубу не попадал мусор, в воронку устанавливают специальную сетку.
Установка желобов. Некоторые специалисты рекомендуют собирать всё в единую конструкцию на земле — это удобно, когда длина ската небольшая. Можно это делать и во время монтажа. Желоба могут соединяться через воронку или непосредственно между собой. В последнем случае используется специальный соединитель, имеющий замочные соединения. Края желобов закрываются заглушками.
Монтаж колен. Колена могут иметь разные углы и служат для направления воды из воронок в сливные трубы.
Монтаж сливных труб. Для крепления стояков в стену монтируют специальные кронштейны с шагом 80–100 см. Чтобы на трубу не оказывалось боковое давление, все кронштейны надо устанавливать по отвесу. К кронштейнам труба фиксируется при помощи хомутов. Если одной трубы недостаточно, то добавляют дополнительный элемент. На концы стояков надевают отводы, чтобы отвести воду от фундамента дома.

Видео: монтаж пластиковой водосточной системы своими руками

Монтаж металлических водостоков

Монтаж металлической водосточной системы похож на установку пластикового водостока, но всё же есть некоторые отличия. Порядок монтажа будет следующим:

Крепление кронштейнов. В этом случае расстояние между кронштейнами должно быть 50–60 см. Обычно используются длинные крюки, так как они имеют большую прочность. У длинных крюков есть разметка, по которой можно легко отрегулировать уклон, для этого достаточно согнуть кронштейн по отмеченной линии.
Монтаж воронок. Если длина ската 10–20 метров, то воронки устанавливают по углам дома. В этом случае уклон должен быть в две стороны от центра здания. Можно установить воронку посредине длинного ската, тогда уклон делают от краёв крыши к её центру.
Установка желобов. Желоба соединяются между собой путём захода на 5–6 см один на другой. Чтобы исключить возможность протекания, нахлёст делают в сторону уклона. На края устанавливают заглушки, шов герметизируют при помощи резинового уплотнителя или клея.
Монтаж труб. К воронке подсоединяют колено, а затем его подключают к вертикальной трубе. К стене труба фиксируется при помощи кронштейнов с хомутами, они располагаются через каждые 1–2 м. Внизу трубы устанавливают отвод.

Разновидности отливов

Отливы могут изготавливаться из абсолютно любых материалов, а также в любых формах. Основная задача этой конструкции состоит в том, чтобы производить сбор воды с поверхности кровли, а после транспортировать ее в дренажную или канализационную систему.

Отличия отливов по материалам:

Отливы из оцинкованной стали. Толщина этой конструкции не превышает одного миллиметра. Для этих отливов предусмотрено покрытие с использованием пластизола или полиэстера, это выполняется для того, чтобы заглушить шум падающих капель дождя, в противном случае стальная поверхность будет лишь усиливать этот звук;
Отливы из алюминия. Толщина этой конструкции также составляет около одного миллиметра. Алюминиевые отливы обрабатываются специальным лаком с двух сторон для того, чтобы сохранить изделие от возможной коррозии;
Необработанная медь тоже является материалом для изготовления отливов. Эти конструкции дополнительно обрабатываются сплавом цинка и меди. Их характеризует привлекательный внешний вид и высокое качество, хотя цена отливов может быть очень большой для некоторых потребителей.
Отливы из пластизола и полиэстера имеют высокую долговечность и прочностью. Помимо этого, им присуща стойкость к ультрафиолетовым лучам и небольшой вес. За счет этих характеристик, они сегодня пользуются очень большой популярностью. Также радует и удобный монтаж изделий, который можно сделать самостоятельно;
Пластиковые отливы помогут выделить индивидуальность вашего жилища, предлагая огромную гамму цветов изготовления конструкций. Эти изделия не нуждается в особом уходе, не боятся перепадов температур. Огромная популярность пластиковых отливов еще объясняется и тем, что они почти не создают шума при дожде и имеют доступную цену.

Факторы, которые влияют на выбор отлива

высокая стойкость к внешним факторам, в том числе атмосферные осадки и резкие перепады температуры;
эстетическая функция, которая обеспечивает красивый внешний вид вашего жилища;
защита крыши и стен от воздействия влаги.

Выбор отлива зависит именно от отсутствия или наличия этих основных характеристик. Каждый из вышеперечисленных материалов имеет свои особые преимущества, но некоторые из них выражены более ярче, другие не так видны.

На сегодняшний момент предпочтение больше отдается отливам, изготовленным из пластика и металла. Такие изделия покрываются особым слоем, который защищает их от коррозии. Качество изделия значительно зависит от марки стали и ее толщины.

Отливы, изготовленные из цветных металлов, тоже пользуются популярностью за счет своей высокого качества, привлекательному виду и долговечности. Но их цена на порядок выше обычных изделий, потому доступны только тем людям, которые готовы выделить необходимую (немалую) сумму денег на монтаж этой системы.

Пластиковые отливы

Эти отливы отлично будут служить в случае, если чердачное помещение дома используется в качестве жилой комнаты.

К основным достоинствам установки пластиковых отливов относятся:

Удобство эксплуатации и скорость установки достигаются благодаря небольшому весу изделия;
Доступная цена;
Размер отлива равняется длине периметра сооружения;
Удобный способ соединения – замок-кляймер;
Стойкость к коррозиям;
Несколько видов материала – полиэтилен и ПВХ;
Стойкость к перепадам температуры и погодным явлениям;
Пластиковые отливы разнообразны по цвету и дизайну, это дает возможность выбрать необходимый вариант четко под проект дома.

Нужно заметить, что отливы, сделанные из поливинилхлорида, немного надежней, это объясняется их термостойкостью. Но низких температур все-таки они не выдерживают. Также при установке в качестве дополнения потребуется труба, сечением не меньше 45 мм.

Расчет нужного диаметра водоотлива

Прежде чем начать работы по монтажу отлива нужно сделать расчеты его размеров, иначе вы рискуете соорудить конструкцию, которая не будет выполнять свои основные функции.

Площадь крыши можно рассчитать по такому принципу: площадь равняется длине крыши, включающую высоту крыши плюс длину ската, это значение делится пополам.

Нужно учесть и расстояния между водоотводами и между точками разворотов водосточного желоба. Желоба обязаны находиться выше дренажной системы.

На каждый скат кровли необходимо продумать установку двух желобов, диаметр одной конструкции должен быть не больше 125 миллиметров.

Монтажные работы — как правильно крепить

Перед тем, как устанавливать водостоки на крышу, следует запастись следующими инструментами:

Молотком.
Маркировочным шнуром.
Универсальной отверткой.
Рулеткой.
Трубными клещами.
Крюкогибом.
Ножовкой по металлу.

Применять для порезки водосточных элементов болгарку категорически запрещается. Из-за нагревания происходит разрушение полимерного защитного покрытия, что впоследствии сказывается на сроке эксплуатации изделий.

Как правильно установить водосточную систему:

Вначале нужно определить, где будут располагаться кронштейны. Оптимальная дистанция между ними – 40-50 см.
Кронштейны маркируются отметками. С их помощью определяется степень наклона желоба, который может составлять до 5 мм/1 м.
Готовые отметки служат ориентиром для загибки кронштейнов, что проще всего реализовать крюкогибом. Вначале проводится установка крайних держателей, а по натянутому между ними шнуру – и всех остальных.
Когда желоб нужной длины собран, следует удержаться от скрепления его отдельных частей: это делается при установке. Под воронки выпиливают отверстия в виде буквы V в 10-ти см от края.
Установка выпускной воронки осуществляется путем подведения ее края под загнутый желоб, с последующим прижатием. В конце также проводится загибание фланцевых лепестков воронки.
Завершающая стадия процедуры, как правильно установить желоба под крышей, реализуется путем поочередной укладки отдельных его участков поверх уже готовых держателей, с последующим закреплением. Затем проводится крепление на обрешетку карнизной планки с таким расчетом, чтобы достичь погружения ее нижнего края внутрь желоба. Кровельная гидроизоляция должна при этом сверху карнизной планки. Это даст возможность конденсату с подкровельного пространства поступать в водостоки.
Соединяют желоба нахлестом 20-30 см, дополнительно уплотняя стыки резиновыми прокладками.
Чтобы защитить водослив от мусора, применяют защитную сетку. С ее помощью оформляется выпускная воронка желоба.
Ограничители перелива нужны на тех участках желоба, которые примыкают к фрагментам крыши.
Соединительными трубами скрепляются два колена. Их длина высчитывается по месту установки.
Перед креплением водосточных труб стены здания предварительно оснащаются хомутами в нижней, центральной и верхней части. Дополнительные держатели требуются на местах стыковки труб. Сливное колено и отмостку должно разделять порядка 50 см.

Как правильно ухаживать за водосточной системой

Нужно ли чистить желоба от листьев и как быстро они забиваются? Особенно если загородный дом находится рядом с лесом или просто окружен деревьями. Пожалуй, никому не захочется, чтобы в водосточной системе произрастал несанкционированный сад. Тратить бесценные дни отпуска на чистку желобов, а еще, того хуже, на устранения засора труб не самая лучшая идея.

Мусор, забивающийся в желоба, способен полностью перекрыть сток воды

В компании Технониколь специально для этих целей разработана защитная решетка с системой «захвата» — специальными шипами на внешней поверхности, которая легко монтируется и предотвращает скопление листьев в желобе и засор водосточных труб. При необходимости решетка быстро снимается и производится ее очистка.

Зачем нужен водосток

Наружный водосток — это комплекс открытых желобов, собирающий с крыши влагу и направляющий её в вертикальные отводные трубы. Места, где заканчивается конструкция, оснащаются ёмкостями для сбора воды или ливневой канализацией.

Водосток защищает дом от разрушительного воздействия влаги

Функции водостока

Водосток выполняет такие функции:

Защитная. Заключается в отведении сточных вод от стен и цоколя дома.
Декоративная. Красивый самодельный водосток станет украшением жилища или беседки.
Кумулятивная. С помощью такой системы ливневыми водами можно заполнять специальный резервуар для полива.

Промышленные водостоки производят из специального пластика или оцинкованной стали и стоимость их достаточно высока. А если приплюсовать заглушки, воронки, уголки и колена, то цена увеличится вдвое. У готовых деталей есть своё преимущество — их легко собрать, как конструктор. Чтобы сэкономить, умельцы нашли альтернативу и стали самостоятельно изготавливать системы водоотлива из подручных средств, например, из пластиковых канализационных труб. Поэтому если дом или дача уже есть, а водостока там нет, то можно рискнуть изготовить его собственноручно.

Самодельный водосток может прослужить долгие годы

Если подойти к делу с умом и правильно подобрать материал, то самодельный водосток вполне можно будет использовать как основной.

Виды водостоков

Водосток бывает таких видов:

Наружный или внешний. Такой тип подойдёт для самостоятельного монтажа.
Внутренний, который предусматривают ещё в проекте. Чаще всего этот вид устанавливается на плоских крышах, для него подойдут трубы из любого материала.

Материалы для самодельных водостоков

Ранее для сборки систем отлива использовался только металл. Чаще — оцинкованная или покрытая полимерами сталь, реже — медь или алюминий. Теперь ассортимент подходящих материалов значительно увеличился:

Водостоки из оцинкованной стали. Они долговечны, надёжны, устойчивы к нагрузкам и скачкам температур. Их минусом является шумность и подверженность к коррозии.

Оцинкованная сталь — один из самых популярных материалов для водостока
Системы отлива из ПВХ. Отличаются малым весом и низкой шумностью, легки в сборке и хорошо противостоят перепадам температур.

Водосток из ПВХ — надёжен и бесшумен
Водоотводные системы из канализационных труб. Благодаря удобному монтажу и большому разнообразию переходников такие трубы стали отличной заменой промышленным водостокам из ПВХ.

Канализационные трубы — отличный материал для водостока
Трубы и желоба из керамики. Для них понадобится специальная глина и навык гончарства.

Керамические трубы очень долговечны
Отливы из пластиковых бутылок. Быстро монтируются, но годятся в качестве временной альтернативы.

Бутылочный пластик — самый доступный материал для создания водоотлива
Деревянные водостоки. Изготавливаются вручную, служат долго только в случае специальной обработки.

Деревянный водосток очень декоративен
Водоотливы из меди. Пригодны для длительной эксплуатации, но со временем покрываются патиной.

Медные водостоки выглядят благородно и престижно

Расчет материала

Для расчета материалов по СНиП необходимы следующие данные:

площадь кровли;
количество среднегодовых осадков;
температурный минимум зимой в регионе;
наличие дождевой канализации.

Данный расчет помогает определить количество желобов, а вернее суммарную длину свесов, которую поделили на длину одного желоба. Например, суммарная длина свеса равна 40 метров. Отнимите длину угловых элементов (по 15 см на одну сторону) Получается: 12*15 = 1,80. Затем: 40 – 1,8 = 38,2 м.

Стандартная длина одного желоба из оцинковки – 3 метра. Значит, потребуется 13 желобов (38,2/3 =12,7). Количество соединительных элементов подбирается по числу мест соединений в конструкции. В этом вам поможет чертеж, на котором нужно изобразить прямоугольник со схематично расположенными элементами водостока. Для нашего примера потребуется 18 соединительных муфт.

Если система не замкнутая, а желоба будут монтироваться с открытыми торцами, то нужно определить число заглушек. Например, для двускатной щипцовой кровли, на которой монтируется система в две нитки, нужно установить четыре заглушки. Если кровля четырехскатная, шатрового типа, заглушки не потребуются вовсе.

Число угловых элементов будет равным количеству наружных и внутренних углов дома. Количество труб выбирается таким образом, чтобы оно совпадало с числом водостоков, а их длина должна соответствовать высоте сооружения. В некоторых случаях нужны изогнутые колена. Их необходимость определяется шириной свеса.

На каждое соединение секций необходимо надеть хомут. Если труба трехметровая, то хомутов должно быть два: один сверху, другой снизу.

Расчет внутреннего водостока ведется по правилу – одна воронка на 0,75 метра кв. Шаг между воронками определяется делением длины крыши, вымеренной по продольной оси, на количество воронок. Кроме водоприемников для системы потребуются:

стояки;
отводящие трубы
выпуск.

Для внутреннего водостока можно выбирать трубы диаметром 100, 140, 180 мм. Длина может составлять 70 или 150 м. Поступающая влага передается ливневой канализации. Если водоотводы предполагается использовать круглогодично, то систему лучше разместить в отапливаемой зоне.

Внутренняя система часто страдает из-за мусора, который может попасть в нее с крыши. Конструкция защиты предельно проста – колпак и стакан. Это вспомогательный элемент, но он хорошо справляется с задержанием различного мусора.

Такое вспомогательное устройство не потребуется, если внутренний водосток устанавливается с сифоном. Это специальный клапан для ливневой канализации, подключенной к водостоку. Он удерживает давление воды, находящейся в трубах. При заполнении водосточной системы клапан открывается, происходит очень быстрый выброс осадков. Образование засоров в сифонной системе происходит редко, чистить ее практически не нужно.

Расчет водосточной системы

Так как основная задача такой системы – отвод воды с кровли необходимо провести правильный расчет такой системы, чтобы создать нужную комплектацию, которая не нарушит кровлю и будет выполнять свою работу качественно.

Сам расчет такой системы производится непосредственно по данным обмеров фасада или по плану кровли (чертежи).

Первый шаг, это измерение высоты дома. Вам нужно узнать высоту от земли, до самого карнизного свеса, можно применять рулетку; Второе, что нужно сделать – измерить саму длину карниза на каждом скате. Данная цифра вам понадобиться для будущего общего расчета метража желоба;

Нужно знать будущую длину труб, для этого снимаем мерки с карнизного свеса (расстояние от земли до слива);

Далее определяем площадь кровли

Это важно для того, чтобы правильно выбрать сечение труб. Логично, что чем больше сама площадь крыши, тем больше будет стоковой воды

Существует формула, по которой можно рассчитать необходимую цифру:

S = B * L , где

L — Непосредственная длина ската, вдоль карниза (измеряется в метрах);

В — Ширина ската (в метрах);

S – Площадь кровли (измеряется в метрах квадратных).

Если крыша вашего дома имеет нестандартную форму, то расчет ее площади осуществляется аналогично расчету геометрических фигур.

Расчет количество труб выглядит так – 1 водосточная труба на 100 квадратных метров.

Проектирование водосточной системы

Установка защитной сетки существенно снизит вероятность быстрого забивания системы мусором и предельно упростит регулярную прочистку желобов

Защитная сетка для желоба. Обычно она не входит в число основных элементов конструкции, но, установив ее, можно значительно увеличить период эксплуатации водосточной системы между обслуживаниями, существенно облегчить уход за ее каналами. Например, опавшие листья, попавшие на сетку, после окончания дождя высохнут и слетят на землю. Если же они задержатся в желобе, то поток воды может тормозиться, а вокруг листьев постепенно будет собираться и другой мусор, со временем перекрывая канал.
Колено (или отвод) – это участок трубы, который меняет направление водяного потока. В некоторых случаях без них нельзя обойтись, например, если свес имеет достаточно большую ширину, а водосточную трубу нужно закрепить на стене дома. Кроме того, такие отводы обычно ставят на нижнем конце водосточных труб, так, чтобы вода отбрасывалась в направлении от стен.
Соединитель двух частей желоба устанавливается под двумя его участками или же под прямым и угловым элементом.
Кронштейны для удержания желоба вдоль карниза крыши.
Хомут для закрепления водосточной трубы к стене.

Как правильно установить водостоки на крыше
