Установка автоматического воздухоотводчика для сброса воздуха

Как работает автоматический воздухоотводчик?

Принцип работы автоматического воздухоотводчика можно описать несколькими «шагами»:

• Скапливающийся в корпусе устройства воздух оказывает давление на поплавок, благодаря чему поплавок постепенно опускается вниз;
• Опускаясь вниз поплавок тянет за собой рычаг и спускной клапан открывается, выпуская воздух наружу;
• По мере выхода воздуха из корпуса, поплавок вновь поднимается наверх, одновременно закрывая спускной клапан.

К недостаткам автоматических поплавковых воздухоотводчиков относится их требовательность к чистоте теплоносителя. Из-за некачественного теплоносителя частично или полностью забивается воздухоотводное отверстие, что приводит к неплотному запиранию выпускного клапана. В результате этого, начинается течь теплоносителя. Для решения этой проблемы приходится разбирать воздухоотводчик и очищать запирающий механизм.

Еще одной проблемой автоматических воздухоотводчиков является течь в районе резьбового соединения между верхней крышкой и корпусом устройства. Течь происходит из-за разрыва уплотнительного кольца, которое установлено между корпусом и верхней крышкой. Вышедшее из строя кольцо следует заменить на новое, либо подмотать резьбу Tangit-ом Uni-Lock или льном.

Технические характеристики:

Виды автоматических сбросников воздуха

Всего существует три разновидности этих приспособлений – невзирая на это, работа автоматического воздухоотводчика, а вернее ее принцип, остается неизменным. Во всех случаях применяется все тот же игольчатый клапан и все тот же поплавок, открывающий и закрывающий его – разница только в положении корпуса относительно присоединительного патрубка, т.е. резьбового соединения.

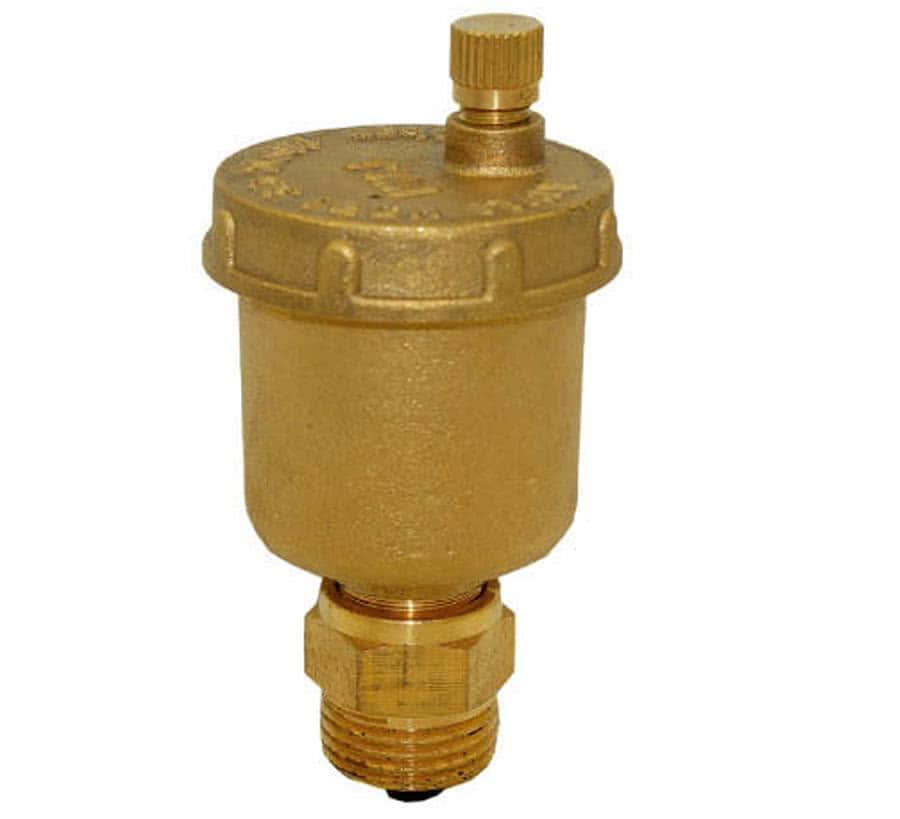

1. Прямой автоматический воздушный клапан для отопления. Наиболее распространенное приспособление для автоматического удаления воздуха. Он предназначен только для вертикальной установки – в смысле того, что если вы вдруг надумаете использовать его для батареи, то дополнительно понадобится уголок под 90 градусов. Оптимальная область их применения – это трубопроводы, а вернее их верхние точки, куда по всем законам физики устремляется образовывающийся в отоплении воздух. Если бы не подобные приборы, то сбрасывать воздух в самых верхних точках отопительных систем было бы очень неудобно. Кроме того, автоматическими сбросниками с прямыми присоединительными патрубками оснащается и некоторое оборудование систем отопления. К примеру, автоматический воздушный клапан является неотъемлемым элементом группы безопасности котла, в которую также входит манометр и взрывной клапан. Воздушниками еще оборудуются бойлеры косвенного нагрева и прочее оборудование, вверху которого возникает вероятность образования скоплений воздуха.

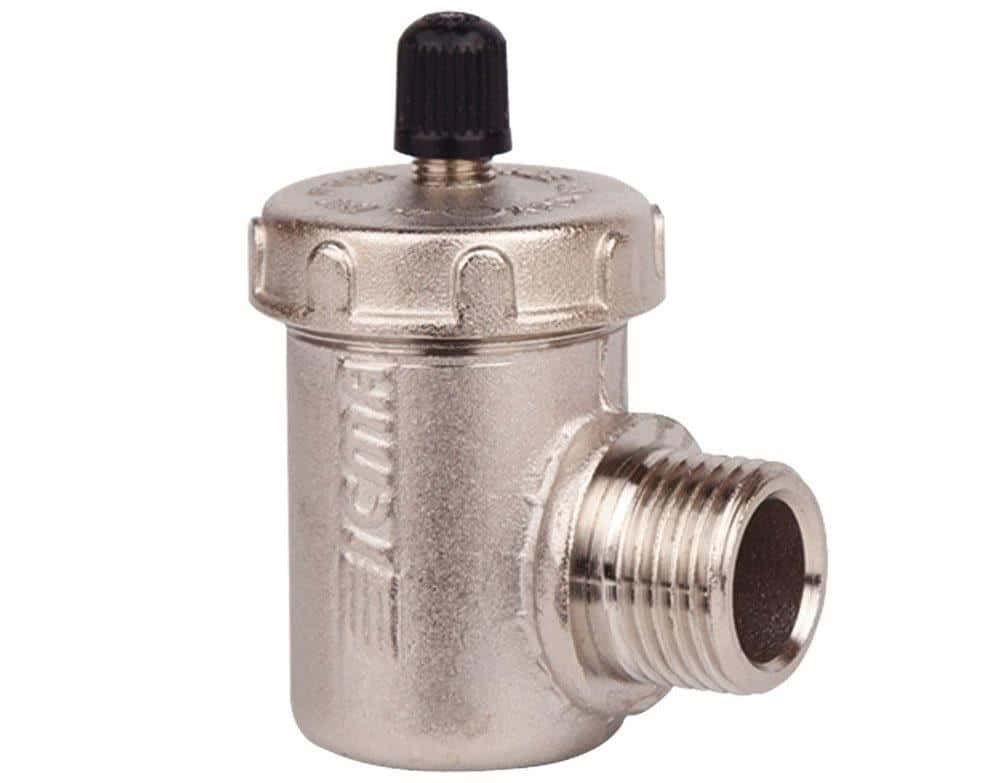

2. Угловой сбросник воздуха. Если говорить коротко, то используются угловые воздушные автоматы там, где отсутствует возможность установить его прямого собрата – он может либо не помещаться в нужном месте, либо оборудование иметь боковой отвод с резьбой. В общем, ситуаций различных много, и перечислять их все не имеет никакого смысла, тем более что суть и принцип работы остаются без изменений – меняется только расположение выходного присоединительного патрубка с резьбой и, как результат, внешний вид автоматического крана Маевского. Очень важным условием правильного функционирования углового автомата для сброса воздуха является строго вертикальная установка его корпуса. Горизонтально и даже под наклоном с небольшим углом автомат не сможет работать адекватно – поплавок будет застревать и, как результат, удаление воздуха будет несвоевременным или оно вообще не будет производиться.

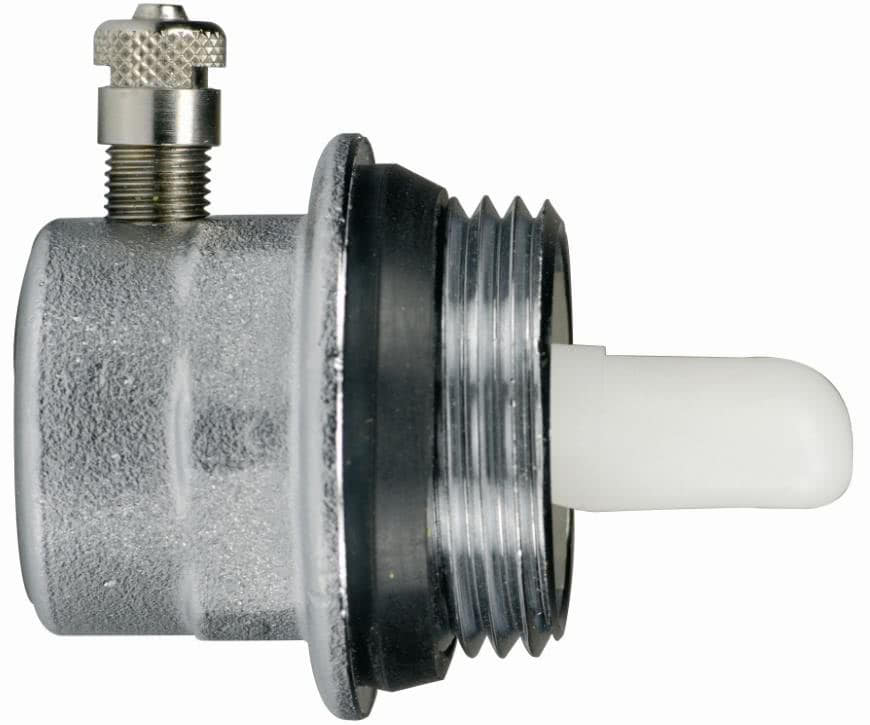

3. Автоматический воздухоотводчик для радиаторов. По сути, это разновидность углового автомата для удаления воздуха, хотя с виду этого и не скажешь – все эти нюансы спрятаны внутри корпуса. Наружная часть воздушника для батарей создается исходя из эстетических соображений. Кроме того, эти приспособления отличаются и диаметром присоединительного патрубка – на современные радиаторы они устанавливаются прямиком в батарею, без использования футорных гаек. На старые батареи они монтируются через футорку с проходным резьбовым отверстием, а для стальных конвекторов применяются специальные автоматы с полудюймовым патрубком.

Это и все разновидности, которыми может похвастаться автоматический воздушный клапан для систем отопления. В принципе, большего и не нужно, так как невзирая на различные условия установки, какой-нибудь из них все равно подойдет.

Особенности установки воздухоотводчика

На радиаторах обычно устанавливают угловые модели, выпускают и альтернативные варианты, специально для современных отопительных приборов. Если ? коллектора не совпадает с соединительным ? клапана, используют переходники. Если модель газоотводчика не предусматривает отсечной клапан, его целесообразно купить дополнительно.

Устанавливаются современные автоматические воздухоотводчики в вертикальном положении. При этом необходимо следить за тем, чтобы воздушный штуцер был направлен вверх. Монтаж осуществляется в самых высоких частях трубопровода, котлов, нагревательных устройств, коллекторов и на участках, где отмечается большое скопление воздуха.

Сам процесс установки осуществляется с использованием специального рожкового ключа, который применяется к шестиграннику самого корпуса. Он находится под колбой.

1. Сначала в системе закрепляют отсечной клапан, а потом нему подсоединяют автоматический воздухоотводчик для отопления. Особенно актуален такой тип монтажа для централизованной теплосети, так как он позволяет осуществлять ремонт газоотводчика без слива воды. А примесей, засоряющих устройство, в такой воде достаточно, поэтому чистить золотник и подпирающий механизм надо регулярно.
2. Все виды прибора устанавливают строго вертикально, располагая его защитным колпачком с ниппелем верх, так как в другом положении поплавок не будет работать. Колпачок на заводе плотно закручивают, чтобы избежать засорения. Перед эксплуатацией его надо открутить.

На корпусе есть монтажный шестигранник, за который прибор и монтируют гаечным ключом. Устанавливать устройство путем захвата корпуса с помощью рычажного ключа запрещено – есть риск повреждения целостности конструкции, а, значит, и нарушения ее работоспособности.
Отопительный прибор устанавливают под некоторым наклоном, чтобы секция радиатора, где установлен автоматический воздухоотводчик для отопления, была приподнята. Этот простой прием улучшает доступ воздуха к прибору.

В современных системах газоотводчик с воздушным клапаном – один из важных компонентов, обеспечивающих нормальную циркуляцию жидкости. Конструкция устройства нехитрая, как все гениальное, потому при надлежащем обслуживании вполне надежна, если выбрать качественную модель проверенного производителя.

Система отопления без воздушных пробок

Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:

• правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
• использовать автоматические и ручные воздухоотводчики.

Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой

При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу

Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика

Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.

Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.

Как найти воздушную пробку?

В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.

Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.

Как определить воздушную пробку в батарее

Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке .

Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.

Избавляемся от воздушной пробки

При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.

Обратите внимание! Если батарея продолжает плохо греть после развоздушивания, проблема может крыться в засоре. В этом случае прибор отопления демонтируют и промывают

После установки радиатора на место заново, проверьте систему на наличие воздушных пробок.

Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом :

1. Открывают ближайший к воздушному пузырю воздушный кран или клапан.
2. Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.

Автоматический воздухоотводный клапан с угловым подключением

Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.

Важно! Если пробка систематически формируется на одном и том же участке трубопровода, врежьте в этом месте тройник и установите автоматический клапан

Виды автоматических воздухоотводчиков и их установка

Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора (если позволяет диаметр) или устанавливаются через переходник.

Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:

• вкрутить напрямую в резьбу соответствующего размера;
• сначала поставить отсечной клапан, а потом в него закрутить воздухоотодчик.

Отсечной клапан — маленькое устройство. Но он дает возможность снимать воздухоотводчик на работающей системе

Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.

При установке автоматического воздухоотводчика есть несколько правил:

• Использовать обычный гаечный ключ. Разводной ключ использовать нельзя: сложно контролировать прилагаемое усилие.
• Держаться за шестигранник, расположенный под цилиндром. За корпус держаться нельзя: можно сломать.

Еще один тип автоматического клапана для отвода воздуха

Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).

Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.

Как удаляется воздушная пробка

Для удаления газа, ручной кран приоткрывается на минимальное положение до появления звука выходящего воздуха или воды. При появлении воды кран перекрывается. Для защиты близкорасположенных поверхностей от брызг, можно использовать ткань, ковш, пластину.

Автоматические клапаны могут спускать воздух самостоятельно. Но периодически, раз в месяц или при снижении циркуляции, их следует проверять, производя контрольный спуск. Для этого на них установлены контрольные кнопки. При нажатии кнопки поплавок опускается. В поплавковой камере всегда находится небольшое количество газа, это нормально. Если воздуха оказалось намного больше, возможно, клапан был подклинят. Через некоторое время стоит проверить его работу еще раз.

Для удаления воздушной пробки из труднодоступных мест, либо на участке, где воздушные клапаны не установлены, следует создать максимальную скорость потока теплоносителя. Движущаяся вода будет разбивать воздушную пробку на мелкие пузырьки и выносить их из места скопления. Для этого можно произвести частичный слив воды, при работающей подпитке или подачи теплоносителя на вводе в помещение. Слив необходимо производить как можно ближе к месту завоздушивания. Профессиональные слесари удаляют таким образом пробки, через слив в подвале, даже в многоэтажных домах, когда нет доступа в закрытую квартиру верхнего этажа.

Советы по выбору

Установка автоматического воздухоотводчика – задача, не представляющая сложности любому хозяину дома, но выбор осуществляют с учетом технических параметров и подходящей конструкции корпуса радиаторов, труб.

1. Радиаторы находятся в незаметных и труднодоступных местах, поэтому при покупке крана Маевского отдают предпочтение модели с ручным управлением.
2. Выпускное устройство выбирают с отсекающим клапаном. Благодаря его установке при возникновении необходимости снятия, замены или проведения ремонта воздухоотводчик снимают без полного опорожнения отопительной системы.
3. Если в доме или квартире живут дети, рекомендуют ставить кран, который откручивают отверткой.
4. Желательно, чтобы корпус был защищен анодированным покрытием от окисления металла.
5. Выбирают дорогостоящие устройства, которые улавливают даже пузырьки и обладают дополнительными функциями.
6. Не приобретайте «умные» устройства китайского производства. Они недолговечны, а во время эксплуатации игольчатый клапан заклинивает, пропускают воду. Пластмассовый поплавок не обеспечивает четкой работы воздухоотводчика.

Разновидности

Несмотря на единый принцип действия автоматического устройства, конструкция и положение выходящего снизу патрубка в разных моделях располагается:

• сверху – прямой вариант;
• со стороны – угловой вариант;
• боковой вариант для радиаторов.

Самая распространенная конструкция устройства для автоматического стравливания воздуха из системы – это модель с прямым патрубком. Особенностью установки является выбор наивысшей точки трубопровода. В большинстве систем горячая вода выталкивает воздух в вертикальные стояки, где устанавливают клапан сброса воздуха.

Если выходящая из радиатора труба с резьбой находится в горизонтальном положении, то присоединяют угловой автоматический воздухоотводчик для отопления.

Вследствие химического взаимодействия алюминиевого покрытия радиатора с разными веществами, присутствующими в горячей воде, появляются воздушные пузырьки. Для их вывода из системы используют радиаторный тип автоматики.

Для удобного обслуживания системы в продажный комплект включают отсекающий клапан механического действия с прорезиненным лепестком. Он представляет собой литой корпус переходника с резьбой, внутри которого находится клапан в виде подпружиненного лепестка. *Грамотная эксплуатация подразумевает, что муфту накручивают перед тем, как установить своими руками воздухоотводчик.

Проверенные модели: топ 5 за 2020 год

В зависимости от выбора резьбового соединения различают два типа устройств: Ду 20 или Ду 15. Популярными производителями на отечественном рынке являются:

1. Компания Danfoss выпускает марки Wind и Eagle. Представленные модели работают при температуре 120 0 С и максимальном давлении 10 Бар. Отличаются внешним видом, но принцип действия одинаковый.

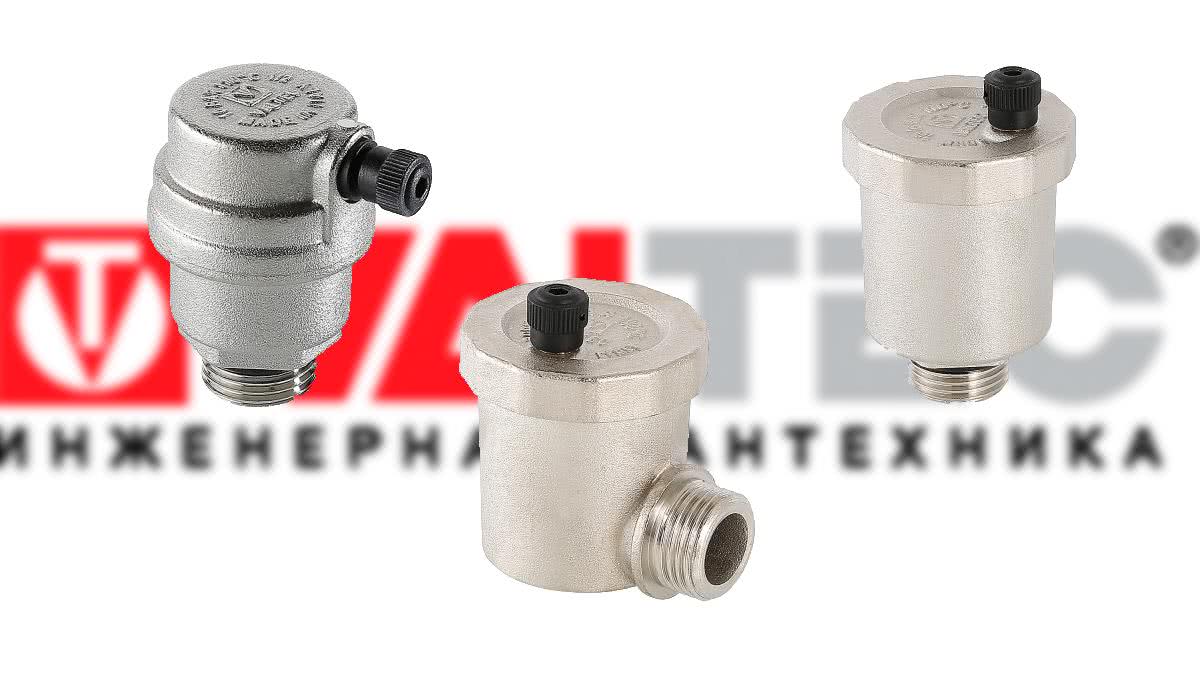

2. Производитель Valtec выпускает устройство VT.502 – Ду 15. Никелированный латунный корпус и рабочее давление 10 Бар приветствуют монтажники, устанавливая прибор в отопительной системе частных домов.

3. Популярной является марка Mankenberg. Выпускает компактную модель из нержавеющей стали. Применяется для удаления воздуха, озона при рабочей температуре 80 0 С и давлении 16 Бар.

4. Воздухоотводчик AE 16 SS демонстрирует прекрасные возможности при максимальной температуре 200 0 С и давлении 16 бар.

5. Марку прибора, осуществляющего сброс воздуха, Flexvent, Flexvent Super выпускает производитель FLAMCO. Утилизирует воздух из системы при давлении 10 Бар и рабочей температуре 120 0 С.

6 Критерии выбора

Клапаны сброса для отопительной системы могут находиться в составе схемы безопасности либо в комплекте коллектора для системы «теплый пол» или же поставляться одновременно с отопительными приборами. Автоматические воздушники выбираются с учетом рабочих характеристик (возможное давление и температурный режим), они обязаны соответствовать показателям системы отопления. По своей конструкции эти сбрасыватели делятся на вертикальные и горизонтальные, угловые и прямые приборы.

Опытные мастера советуют выбирать автоматические воздушники с выхлопным патрубком, который направлен кверху. По отзывам, изделия с боковым выходом начинают протекать намного чаще. Помимо этого, во время монтажа нужно четко соблюдать вертикальное расположение корпуса.

Ручные краны отличаются способом выкручивания винта:

• с головкой под плоскую отвертку (наиболее безопасный и удобный способ);
• с несъемной ручкой (нельзя устанавливать на участке, который доступен для маленьких детей, чтобы не допустить возможность ожога горячим тепловым носителем);
• со штоком под специально сделанный ключ (недостаток заключается в том, что ключа в необходимый момент может не находится рядом).

Такое простое, но очень важное устройство, как клапан сброса воздуха, выбрать несложно. Тем более, если оно находится в комплекте с иным оборудованием

Когда же необходимо выбирать автовоздушник отдельно, то необходимо также не забывать о качестве материала, из которого изготовлено изделие. Нужно остерегаться разных силуминовых подделок, имитирующих латунные модели.

Дренажно-продувочная система паропроводов

Дренажно-продувочная система паропроводов должна обеспечивать:

• Продувку паропровода – удаление образующегося конденсата и влажного пара из прогреваемого участка паропровода перед включением его в работу.
• Опорожнение – удаление сконденсировавшегося пара из выключенного участка паропровода.
• Постоянный дренаж – непрерывное удаление конденсата из работающего участка паропровода, если в нем образуется конденсат.
• Удаление воздуха из паропроводов при заполнении их водой с целью гидравлических испытаний.
• Сбор и использование конденсата и тепла дренажа и продувок.

дренажная арматура на временном трубопроводе сетевой воды

Виды автоматических сбросников воздуха

Всего существует три разновидности этих приспособлений – невзирая на это, работа автоматического воздухоотводчика, а вернее ее принцип, остается неизменным. Во всех случаях применяется все тот же игольчатый клапан и все тот же поплавок, открывающий и закрывающий его – разница только в положении корпуса относительно присоединительного патрубка, т.е. резьбового соединения.

Прямой автоматический

воздушный клапан для отопления. Наиболее распространенное приспособление для автоматического удаления воздуха. Он предназначен только для вертикальной установки – в смысле того, что если вы вдруг надумаете использовать его для батареи, то дополнительно понадобится уголок под 90 градусов. Оптимальная область их применения – это трубопроводы, а вернее их верхние точки, куда по всем законам физики устремляется образовывающийся в отоплении воздух. Если бы не подобные приборы, то сбрасывать воздух в самых верхних точках отопительных систем было бы очень неудобно. Кроме того, автоматическими сбросниками с прямыми присоединительными патрубками оснащается и некоторое оборудование систем отопления. К примеру, автоматический воздушный клапан является неотъемлемым элементом группы безопасности котла, в которую также входит манометр и взрывной клапан. Воздушниками еще оборудуются бойлеры косвенного нагрева и прочее оборудование, вверху которого возникает вероятность образования скоплений воздуха.

6 Рекомендации по выбору

Наиболее важной рекомендацией является то, что нельзя покупать клапаны китайского производства. Практически все модели этого происхождения имеют сомнительное качество

Последствия такой экономии могут привести к следующему:

1. 1. Параллельно с воздушными пробками прибор будет пропускать жидкость. Это приводит к падению давления в контуре, а также к появлению подтёков на корпусе, стенах и полу.
2. 2. Воздухоотводчик плохого качества может просто не сработать.
3. 3. Теплоноситель довольно быстро приводит в негодность все конструктивные элементы клапана.

С механическими устройствами такая проблема возникает гораздо реже, так как в их конструкции практически нечему ломаться. Эти изделия не являются каким-то сложным оборудованием, поэтому их стоимость довольно низкая. Даже известные производители (например, Valtec) предоставляют продукцию по средней цене. Также высокими качественными характеристиками славятся автоматы фирмы Spirotech. Основные советы по выбору:

1. 1. Механический клапан лучше покупать с пластиковой или металлической ручкой. Это устраняет необходимость возиться с различными ключами или отвёртками. Пользоваться устройством удобно даже в местах, куда доступ затруднён.
2. 2. Если в доме есть маленькие дети, то желательно устанавливать обычный ручной кран, предназначенный под регулировку отвёрткой. Ребёнок может открутить сбросник с ручкой и ошпариться теплоносителем.
3. 3. Рекомендуется покупать приборы с автоматическим отсекателем.
4. 4. Если позволяет бюджет, можно приобрести устройство с дополнительными функциями. Это делает эксплуатацию системы более удобной.
5. 5. Специальное анодированное напыление клапана практически не играет никакой роли. Оно только снижает степень коррозии металла.

На рынке можно встретить комбинированные конструкции, которые тоже оснащаются сбросником. К ним относятся балансировочные вентили, различные запорные арматуры, циркуляционные насосы. Большинство специалистов не рекомендует использовать такие изделия. Лучше приобрести каждую деталь по отдельности. Для обычной квартиры отлично подойдёт клапан ROBOCAL. Он рассчитан на давление до 6 Бар.

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

• Устройство требуется для установки:
• в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
• на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
• на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
• на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

1. Краны Маевского различаются способом откручивания рабочего винта:
2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:
Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

https://youtube.com/watch?v=Q4LOLnuFOoc

Выбор автоматического воздухоотводчика

Чтобы самостоятельно подобрать оборудование для котла, батареи или иного элемента системы отопления, необходимо учитывать:

• вид устройства;
• материал изготовления;
• технические параметры оборудования;
• производителя.

Разновидности

Производителями выпускаются автоматические воздухоотводчики следующих видов:

прямой. Устройство с прямым патрубком монтируется на самую высокую точку системы отопления, отопительный котел или циркуляционный насос;

Устройство для удаления воздуха прямого типа

угловой. Клапан устанавливается на горизонтальных участках отопительной системы или в труднодоступных местах;

Устройство для удаления воздуха углового типа

радиаторный. Устройство монтируется непосредственно на батарею вместо обычного крана Маевского.

Оборудование для радиаторов отопления

Независимо от вида оборудования, принцип работы всех воздухоотводчиков одинаков.

Материалы, применяемые для изготовления

Автоматические воздухоотводчики поплавкового типа могут быть изготовлены:

• из нержавеющей стали. Устройства отличаются высоким уровнем устойчивости к коррозии, малым весом, но вместе с тем и относительно высокой стоимостью;
• из латуни. Латунный клапан отличается низкой стоимостью. Для защиты оборудования от коррозии дополнительно наносятся никелевое или цинковое покрытие;

Оборудование, изготовленное из никелированной латуни

• из чугуна. Ввиду большого веса и специфических качеств в настоящее время используется исключительно при наличии отопительной системы, изготовленной из аналогичного материала;
• из меди, никеля и иных сплавов.

Для изготовления поплавка чаще всего используется полиэтилен, отличающийся прочностью, неподверженностью высокой температуре и воздействию примесей.

Определение технических параметров

Воздухоотводчик с обратным клапаном или прямым клапаном должен быть подобран в соответствии с параметрами отопительной системы. Существенное значение имеют:

• вид теплоносителя. Выпускаются устройства, предназначенные для воды, неагрессивных сред и так далее;
• максимальная температура носителя в системе. Большинство современных моделей рассчитаны на температуру до 120°С;
• максимальная температура окружающей среды;
• внутреннее давление в системе отопления.

Дополнительно определяются:

• условный проход (диаметр оборудования);
• высота и ширина оборудования;
• вид и шаг резьбы.

Все параметры воздухоотводчика указываются в сопроводительной документации.

Основные параметры выбора

Обзор популярных производителей

Срок эксплуатации и надежность оборудования, предназначенного для отопительной системы помещения, в большинстве случаев определяется производителем. Наибольшей популярностью пользуются:

компания Flamco (Нидерланды). Воздухоотводчики бренда Flexvent изготавливаются малой или средней мощности и преимущественно предназначаются для бытовых радиаторов отопления;

Оборудование, изготовленное в Нидерландах

• ADCA (Португалия). Компания специализируется на выпуске оборудования для промышленных отопительных сетей, отличающееся высокой мощностью и пропускной способностью;
• Valtec (Италия). Производителем изготавливается оборудование разного вида для различных систем отопления. Оно отличается устойчивостью к износу, высоким уровнем герметичности и продолжительным периодом использования (более 10 лет), а также приемлемой стоимостью;

Оборудование для отопления от итальянского производителя

• Данфосс (Дания). Воздухоотводчики серии Airvent Danfoss изготавливаются из латуни. Основными достоинствами являются длительный период использования (от 10 лет), высокое качество и большой ассортимент. Из недостатков можно выделить стоимость продукции, которая в 1,5 – 2 раза выше аналогов;
• Itap (Италия). Оборудование отличается приемлемой стоимостью и длительным периодом эксплуатации.
• Navien (Корея). Продукция компании Навьен обладает популярностью благодаря невысокой стоимости и качеству, которое достигается благодаря использованию запчастей, производимых в Японии.

Устройство, принцип работы и разновидности воздухоотводчиков, работающих в автоматическом режиме представлены на видео.

Установить автоматический воздухоотводчик от компании Valtec или иного производителя можно самостоятельно. При монтаже следует дополнительно позаботиться о герметичности резьбового соединения и использовать ФУМ-ленту, льняную нить или иные средства для герметизации. При установке следует учитывать, что спускной клапан оборудования должен быть направлен четко вверх.

Похожие записи:

Обеспыливание бетонного пола: антипыль, пропитки и грунтовка Мини-камеры: особенности, виды и критерии подбора Можно ли топить печь сырыми дровами: полезная информация Таблица перевода сечения кабеля awg и ga в дюймы и миллиметры Сайдинг под камень / как применить фасадные панели под камень? Что такое сухой гидрозатвор для канализации
