Выключатель для бра: на цепочке, кнопочный, проходной, какой лучше

Оглавление

Схема подключения через выключатель на проводе

А что
делать, когда конструкция бра не позволяет разместить внутри корпуса
дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

По аналогии
с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий
провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.

При этом
жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на
разной длине. Один из проводников подключаем к одному контакту, а другой – ко
второму.

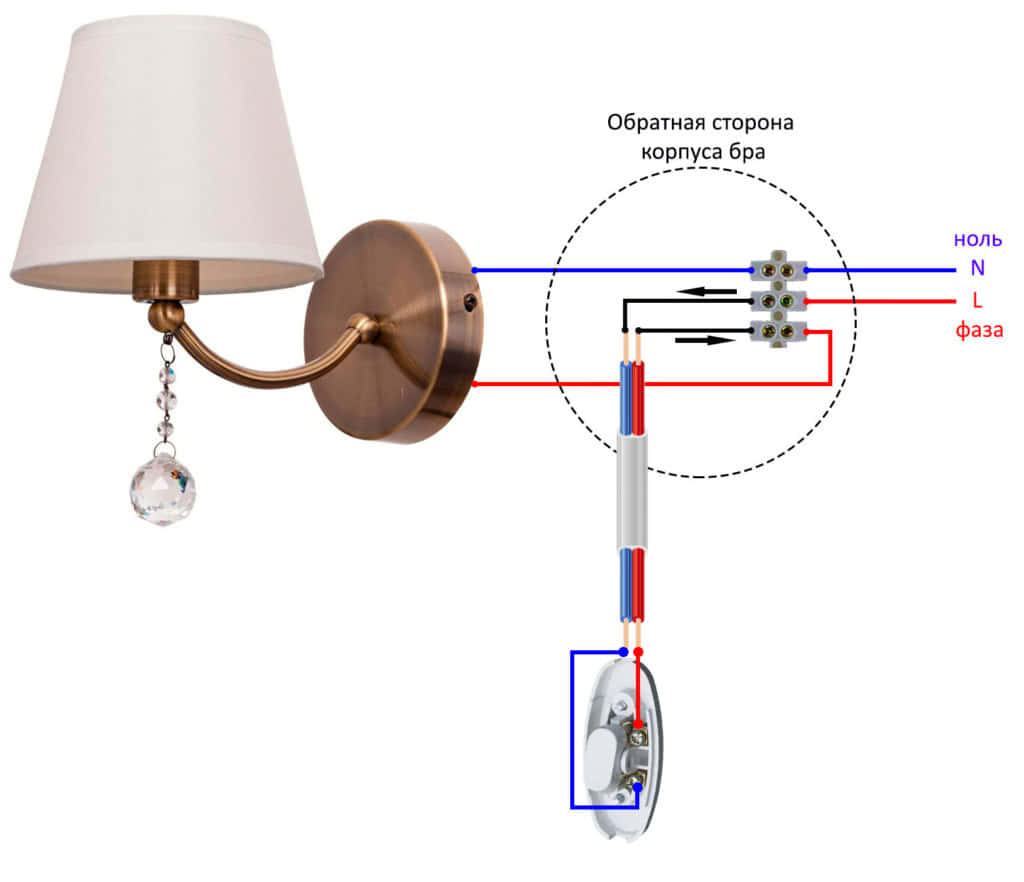

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.

Ноль по
старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к
переключателю, а затем через вторую жилу возвращается обратно в бра.

А что
делать, если вы хотите установить светильник в новом месте, где вообще ранее не
закладывалась под это дело проводка, но зато недалеко присутствует розетка?

Дабы не
срывать обои и не штробить заново стены, можно просто смонтировать бра над
розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете
вилку, другой конец заводите в бра, а посередине устанавливаете проходной
переключатель.

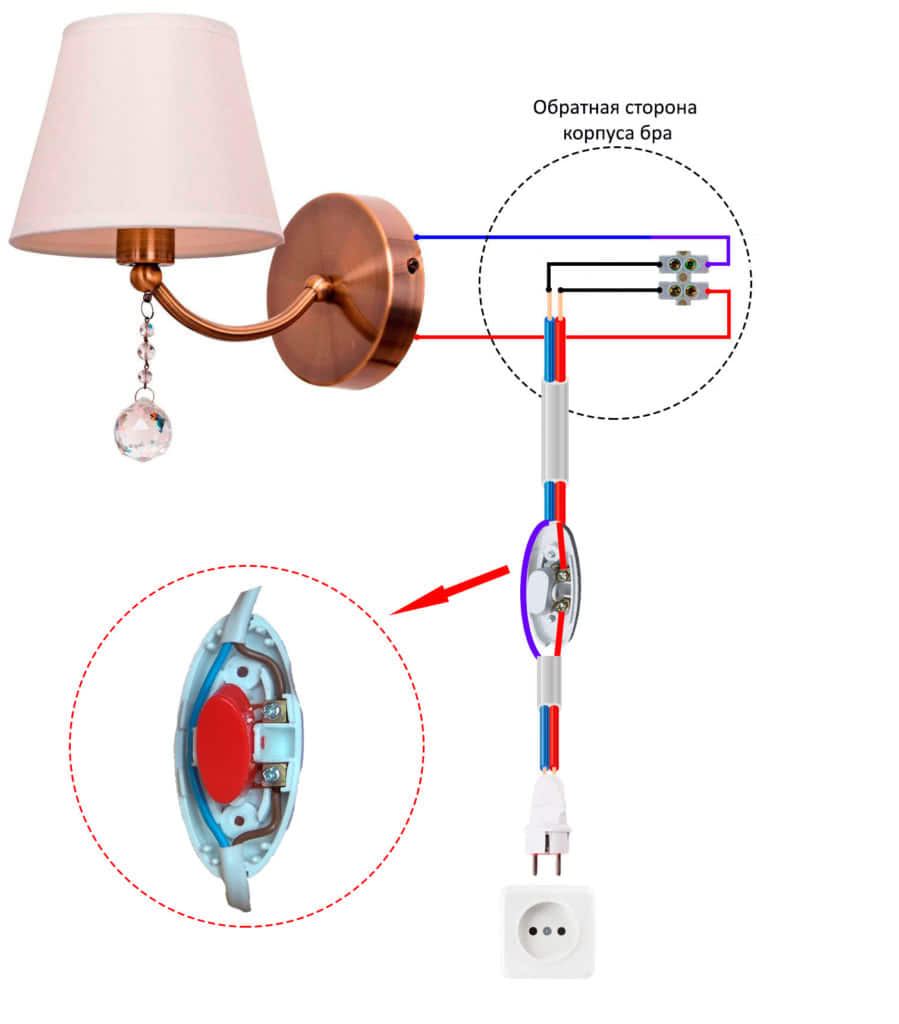

Получается
вот такая схемка:

Со стороны
это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на
виду останется только шнурок с выключателем, то картинка немного меняется.

Самое
главное на вилке и розетке не забудьте отметить с какой стороны находится фаза.
Потому что выключатель должен разрывать именно ее.

Перевернете
вилку и это может закончиться весьма печально. В этом случае на шнуре
рекомендуется монтировать переключатель, который одновременно разрывает сразу
два проводника, как фазный, так и нулевой.

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

Установка выключателя-цепочки в бра

Итак, что мы
имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку
(первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка
устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с
обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не
видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

При этом не забудьте снять плафон, чтобы случайно не повредить светильник.

Отверстие
лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя
его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее
кольцо-гайка может просто проскочить сквозь него.

Далее в
отверстие вставляется резьбовая часть выключателя и снаружи затягивается
гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой
фиксации используйте клей жидкие гвозди (только не тот, что для потолочных
плинтусов) или эпоксидку.

При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому
ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с
конусом вклеить с внутренней стороны.

Как правильно подключить провода

После
крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6
штук:

2 – с выключателя

2 – выходят из самого бра

2 – торчат из стены

Как их
соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое
главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы
дергаете за цепочку, разрывается только один проводник. И это должна быть
именно фаза.

В противном
случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет
присутствовать потенциал, и вы попадете под напряжение.

При этом
также играет роль куда на патрон должна приходить эта фаза – на центральный
контактный “пятачок” или на резьбовую часть.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

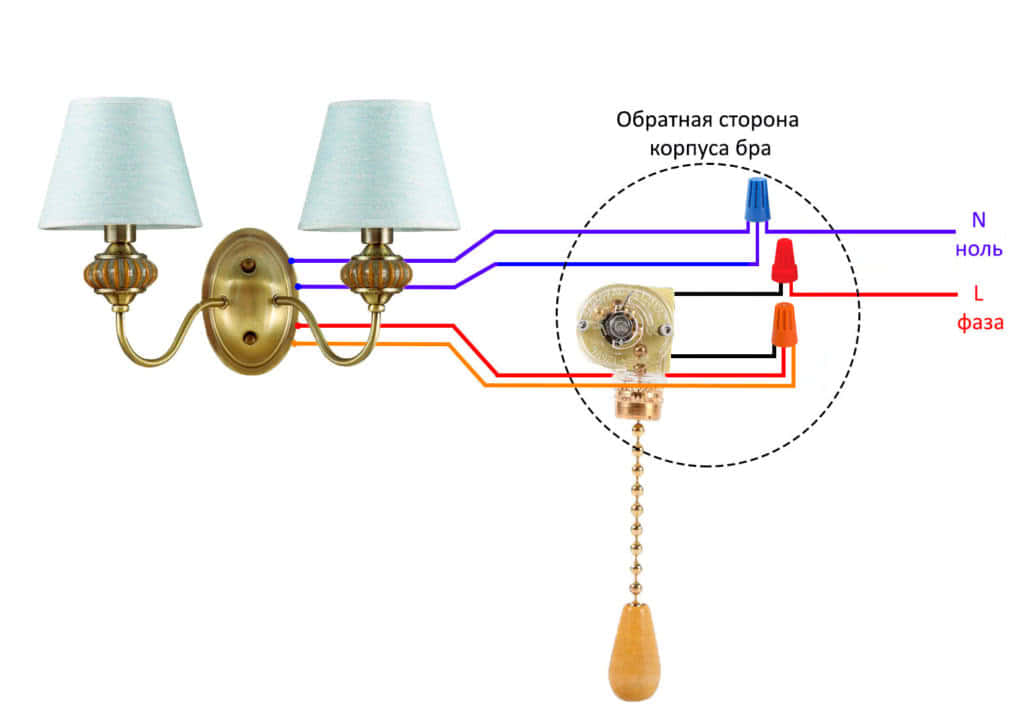

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

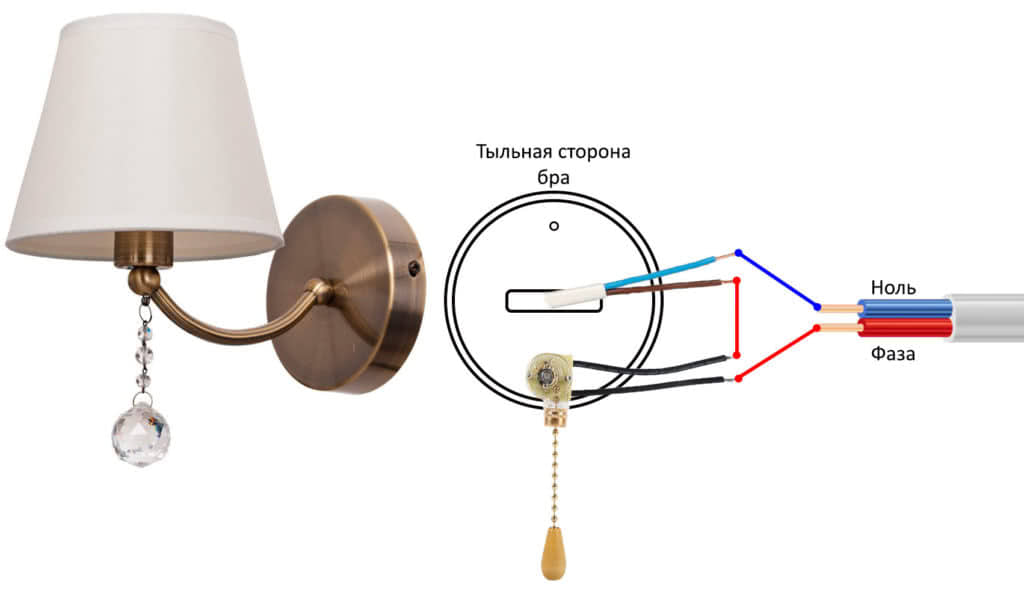

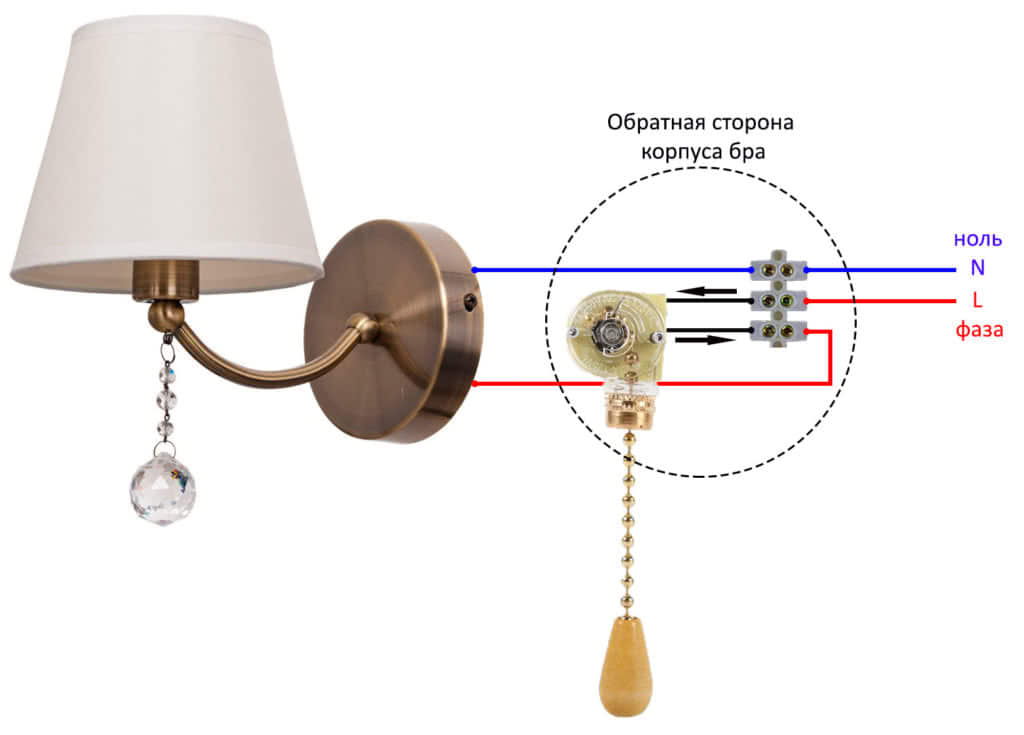

Переходим к сборке схемы. Схема подключения здесь следующая:

Ноль из
стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из
проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в
принципе и все. Как видите, ничего сложного.

Варианты подключения бра через выключатель

Переключатель бра можно монтировать по одному из трех вариантов:

Через настенный элемент (внутренний). Проводка к светильнику тянется в штробах или кабель-каналах. Под выключатель нужно сделать специальное гнездо, в которое сначала ставят стакан, а затем уже и сам электромонтажный элемент. Штробы нужно делать еще до финишной отделки стен. Если ремонт уже выполнен, проводку ведут параллельно плинтусу потом до светильника.
Прямое подсоединение к электрической сети дома. Так монтируют выключатели для бра с цепочкой или веревкой. В этом случае сам замыкающий и размыкающий механизм находится в светильнике. Устраивают такие приборы посредством крепления к стене специальной пластины, в которую выводятся провода кабеля. Скручивают жилы между собой по цветам или маркировке — L для фазы, N — для нуля, РЕ — заземление.
Подсоединение при помощи стандартной вилки. В этом случае светильник просто включают в розетку. Для проведения работ нужно просто дотачать кабель бра дополнительным токоповодником с вилкой на конце.

Подключение бра на две лампочки

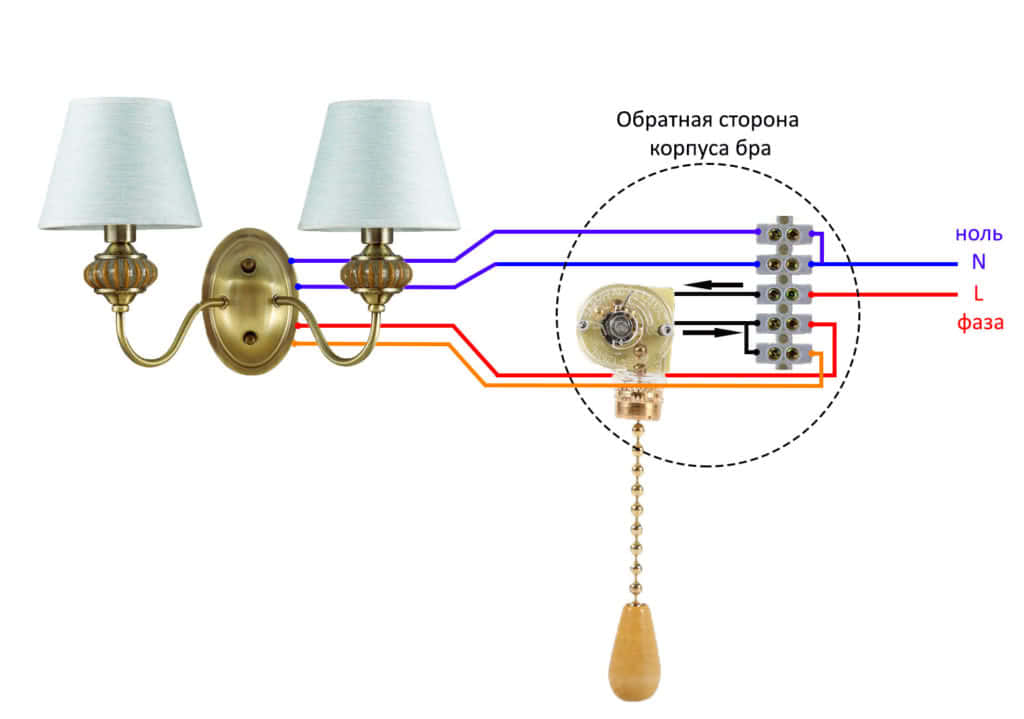

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

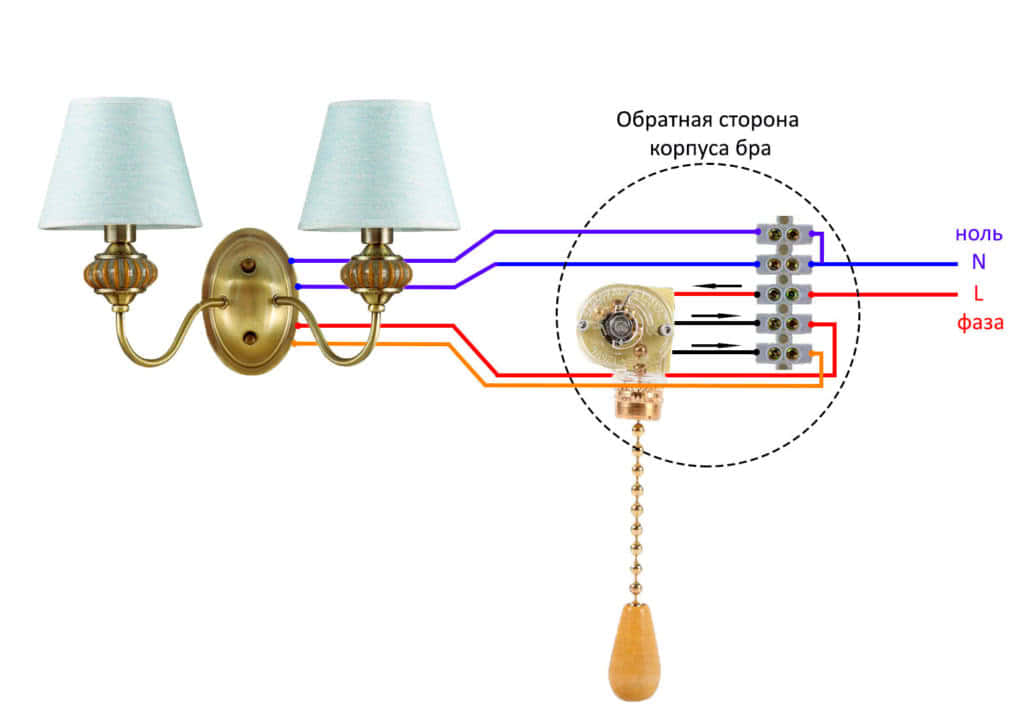

Схема
подключения здесь будет следующая:

При наличии
в домашней эл.проводке третьего заземляющего проводника (обычно он
желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на
специально предназначенное место.

Ищите
соответствующий значок на корпусе изделия.

Внимание!
Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.

Виды выключателей для светильников и бра

Бра с веревочным выключателем

Все подобные электромонтажные элементы классифицируют по нескольким параметрам. По технике крепления различают:

наружные (накладные), которые монтируют без врезки в стену;
внутренние (встроенные), требующие штробления панелей.

По способу подсоединения выключателей для лампы различают такие элементы:

С безвинтовыми зажимами. Быстро и просто монтируются, провода в клеммах держатся надежно.
С винтовыми зажимами. Менее надежный элемент, у которого клеммы периодически ослабевают. Приходится регулярно подкручивать их.

Различаются также электромонтажные элементы по способу включения:

Клавишный. Самый знакомый для всех тип выключателя. Может быть одно-, двух-, трехклавишным. Благодаря такой конструкции можно управлять отдельными лампочками в светильнике.
Кнопочный. Осветительный прибор приводит в действие механизм из пружины подвижного контакта. В результате воздействия на кнопку происходит замыкание и размыкание электрической цепи. Ярким примером кнопочного элемента является выключатель на проводе для бра. Часто светильники уже оснащены им.
Выключатель с цепочкой или веревкой. Этот тип элементов работает по принципу кнопочных. При первичном натяжении шнура происходит замыкание цепи (лампа светится). Повторное натяжение цепочки размыкает цепь (светильник тухнет). Переключатель для бра с цепочкой или верёвочкой удобен в использовании и выполняет дополнительную декоративную функцию.
Поворотный. Напоминает внешне тумблер, который можно сдвигать вверх/вниз или вправо/влево. Такой элемент используют при создании ретро дизайна.
Сенсорный. В его основе лежат микросхемы. Главное отличие от всех предыдущих моделей — полное отсутствие выступающих деталей на панели (кнопок, клавиш, тумблеров). Выключатель реагирует на движение ладони. Дополнительно сенсорные элементы могут реагировать на температуру, уровень освещенности.

Монтаж бра с веревочным выключателем

Схема подключения веревочного выключателя к бра

Выключатель-цепочку устанавливают по следующей схеме:

На стену наносят разметку под монтаж будущего светильника. Это просто две точки, расположены на некотором расстоянии друг от друга в соответствии с техническими зазорами на обратной стороне планки фиксации.
Чтобы избежать падения строительной пыли на пол, можно под разметку на скотч прикрепить полиэтиленовый пакет.
Сверлят отверстия перфоратором. В них забивают дюбели.
Теперь нужно привинтить фиксирующую светильник планку

Важно хорошо затягивать гвозди.
Из штробы подводят к пластине кабель, чтобы подключить его потом к осветительному прибору.
На корпусе светильника в нижней его части строго по центру нужно сделать метку. Здесь сверлится отверстие 8 мм под вывод выключателя шнурка для бра

С одного его конца имеется кнопка, которая и будет работать как скрытый стимулятор замыкания/размыкания цепи. Главное – не превысить сечение зажимного кольца, работающего как фиксатор выключателя.
В готовое отверстие пропускают цепочку и зажимают кнопку при помощи вышеупомянутого болта (гайки).

При подсоединении проводов фазу нужно всегда стыковать на выключение. Таким образом при случайном попадании пальца в пустой патрон человек не получает травмы. В советских квартирах этим правилом часто пренебрегали, и при контакте руки с лампочкой можно было получить электрический разряд.
При помощи ваг стыкуют провода. Коричневый кабель фазы соединяют с выключением кнопки. Синий провод на 0 подводят к проводке в стене, а второй провод от кнопки (на включение) – к кабелю фазы здесь же. При помощи индикаторной отвертки проверяют питание.
На пластину монтируют основание светильника, к которому уже подведен выключатель шнуровой для бра.
Осталось вкрутить в патрон осветительного прибора лампочку и надеть плафон.
Дергают за веревочку и видят полноценную изящную подсветку после правильного подключения.

Конструкционные особенности и разновидности выключателей для бра
