Как правильно установить бра: пошаговые инструкции и советы по монтажу

Оглавление

Что делать, если тип выключателя или люстры не соответствует требуемому

Может случиться так, что старая люстра имела несколько групп ламп и включалась от двухклавишного выключателя, а после ремонта было принято решение установить обычную однорожковую. Или наоборот, вместо простой люстры установили многорожковую. Как правильно подсоединить светильник?

Количество клавиш больше, чем проводников в люстре

Если от двойного выключателя (и из потолка, соответственно, к люстре) выходит больше проводов, чем необходимо для подключения люстры (наиболее часто – четыре, один из которых заземляющий), то самый радикальный способ – заменить выключатель, а часть проводов оставить свободными.

А можно подключить простую люстру к двойному выключателю. Можно объединить провода, идущие от разных клавиш выключателя. Соединение можно выполнить на потолке перед колодкой подключения люстры или в самом выключателе (в этом случае второй провод к люстре нужно оставить свободным). Тогда люстра будет включаться любой клавишей, а для выключения нужно, чтобы все клавиши были в выключенном положении.

Как подключить люстру к двухклавишному выключателю

Количество клавиш меньше, чем проводников в люстре

Если не ремонтировать проводку, то подключить люстру на два рожка и более к двум проводам возможно только одним вариантом – путем объединения всех раздельных групп ламп в одну.

В крайнем случае, если допускает проводка, можно использовать два выключателя.

Совсем другая ситуация при подключении современной люстры с пультом дистанционного управления. Вне зависимости от количества групп лампочек подсоединение люстры к выключателю осуществляется проводкой с двумя проводами, а коммутация различных групп ламп производится блоком управления, размещенным в светильнике.

Настенный светильник с выключателем: виды

Использование такого осветительного прибора как бар, дает несколько преимуществ. Способ его расположения, позволяет обеспечить большее свободное пространство, а наличие различных видов осветительных приборов, расширяет вариативность подбора по цвету и конструкции.

Виды осветительных приборов:

Основной функцией бра, является создание дополнительного освещения в комнате. При необходимом световом потоке, с помощью данных светильников, можно заниматься, например чтением книги.

Существует несколько направлений, которых придерживаются при производстве бра. Это, так называемые стили, к которым относят, хай-тек, модерн и классический стиль.

Светильники в стиле хай-тек, в основном, изготавливаются с применением серебристых пластиков и легких металлов. И в соответствие с современными технологиями, оснащаются устройствами для дистанционного управления.

Самым необычным стилем, и который может вписаться практически в любой интерьер, является модерн

Осветительные приборы, всегда притягивают внимание. Они создаются не для подчеркивания дизайна, а для создания определенной атмосферы в нем

Бра в классическом стиле, всегда наполнены мягкими тонами и линиями. Для их создания применяют дерево, цветные металлы. Абажуры изготавливают из стекла или хрусталя. Такое осветительные приборы отлично вписываются в богатый интерьер.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

  • Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
  • Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

  • Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
  • Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Подключение выключателя

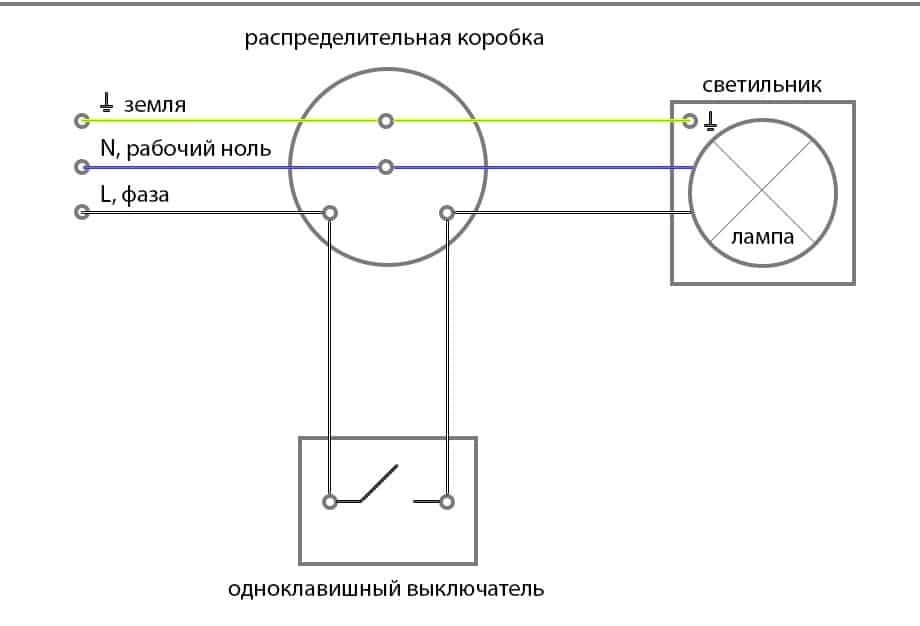

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

  • Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
  • Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
  • Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
  • Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
  • Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

  • Прежде всего по методике, описанной выше, подключаем розетку.
  • Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
  • Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
  • Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
  • Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Как подключить бра, способы подключения, пошаговая инструкция

2017-01-25

Настенные светильники бра уже несколько десятилетий остаются одним из самых востребованных видов светотехники. Их основным достоинством является рассеянное и мягкое освещение, позволяющее комфортно читать, а также создавать акценты и уют в интерьере каждой комнаты. Современные бра отличаются по типу конструкции и, соответственно, по способу подключения:

  • светильники со шнуровым выключателем;
  • бра, питание которых обеспечивается от розетки при помощи вилки;
  • световые устройства, включаемые при помощи клавиши на стене.

Самостоятельное подключение любого типа бра не вызовет особых затруднений, если знать, как это сделать правильно и учесть ряд нюансов. В данной статье вы найдете подробное описание процесса всех способов подключения бра своими руками со схемами и поясняющим видео.

Веревочные и цепочные модели – как подключить бра с выключателем-шнурком?

Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.

Для подключения бра с цепочкой вам потребуются такие инструменты:

  • изолента;
  • саморезы;
  • отвертка;
  • остро заточенный нож.

Важно! Перед началом работ не забудьте обесточить помещение

Существует две разновидности подключения – с тремя и двумя проводами:

  • в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
  • в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.

По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов

Клавишные модели — как подключить светильник бра с выключателем?

Альтернативой прибором освещения с выключателем веревочного типа являются бра, включение/выключение которых происходит при помощи клавиши на стене. Зачастую конструкция таких изделий вместо цепочки предполагает только наличие контактов, которые вам нужно самостоятельно соединить.

Как видно на схеме, подключить такой настенный светильник-бра практически так же просто, как и модели предыдущего типа. Главное, помните о следующих моментах:

вводная фаза должна идти на выключатель;
фаза от выключателя должна заходить обратно на осветительный прибор;
ноль и землю соединяйте в данной ситуации напрямую.

Важно! Будьте внимательны, в большинстве изделий из Китая и некоторых других моделях бра все провода могут быть покрыты изолирующим материалом одного цвета. Чтобы не запутаться и обеспечить для себя безопасность во время ремонтных работ или обслуживания светотехники, пометьте все контакты при помощи разноцветной изоленты либо кембриков

Шнур и вилка – как подключить бра к розетке?

Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.

Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.

Надеемся, что ознакомившись со схемами подключения бра к сети и обучающим видео, вы убедились, что сделать это своими руками действительно просто. Современные изготовители таких светильников предлагают множество очаровательных и стильных моделей различного типа в разнообразном стилевом оформлении. Поэтому профессионалы советуют использовать их для создания светового дизайна самых разных помещений: спальной комнаты, кухни, ванной, гостиной, холла и пр.

Схема подключения бра с веревочкой с одной и двумя лампами

Настенный светильник бра может использоваться для освещения на кухне, в спальне и даже в ванной комнате. На сегодняшний день существует несколько способов подключения данного устройства. Разница между ними в следующем:

  • одна либо несколько ламп в бра;
  • питание должно осуществляться напрямую от электропроводки;
  • питание должно осуществляться от розетки с помощью вилки;
  • разъединение цепи происходит от клавиши на стене;
  • разъединение цепи происходит от веревочного выключателя (цепочки либо как его еще принято называть — выключатель-шнурок).

Подробно рассмотрим схемы подключения бра каждого из вариантов. Если светильник имеет одну лампочку, от нее будет выведено 2 провода: фаза и ноль. Чтобы правильно подсоединить их, рекомендуем изначально ознакомиться с цветовой маркировкой проводов.

Итак, фазу от лампочки соединяем с выключателем (в нашем случае веревочным), после чего от выключателя-шнурка проводник ведется к вводной фазе. Ноль (изоляция синего цвета) соединяем напрямую с вводным нулем.

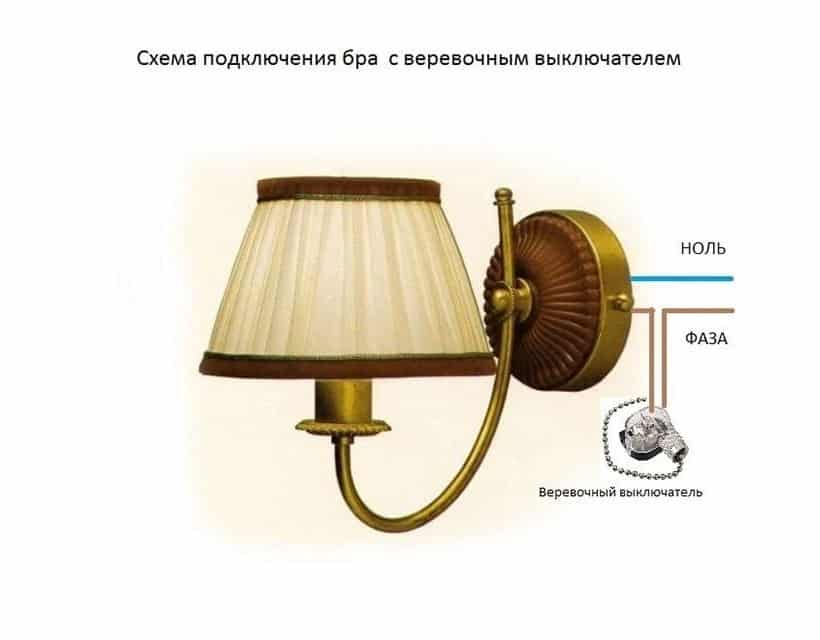

К Вашему вниманию наглядная схема подключения бра с веревочкой и с одной лампочкой:

Если светильник имеет 2 либо больше источников света, то количество контактов увеличиться. К примеру, из двух ламп будет выходить 4 провода (как видно на картинке).

Электрическая схема подключения бра с двумя лампами будет иметь вид:

Обращаем Ваше внимание на то, что вид выключателя света на схему соединения никак не повлияет. Главное – подводить на разрыв фазный проводник, а не нулевой! Для проекта, предоставленного выше, разумнее будет осуществлять подсоединение к двойной модели. Что касается различия в источнике питания (розетка либо электропроводка в стене), то тут тоже все довольно просто

Со стены, как и с вилки, выходят два контакта (на фото ниже видно). Все что Вам нужно сделать – правильно соединить жилы (фаза к фазе, ноль к нулю)

Что касается различия в источнике питания (розетка либо электропроводка в стене), то тут тоже все довольно просто. Со стены, как и с вилки, выходят два контакта (на фото ниже видно). Все что Вам нужно сделать – правильно соединить жилы (фаза к фазе, ноль к нулю).

Вот и вся схема подключения бра своими руками. Надеемся, что данная информация была для Вас доступной и полезной!

Напоследок рекомендуем просмотреть полезное видео, в котором демонстрируется инструкция по сборке светильника:

Рекомендуем также просмотреть материал: как повесить люстру к потолку!

Правила выбора светильника в разных комнатах

Бра можно использовать в разных комнатах, но для каждой из них потребуется подобрать подходящую модель плафона.

Для чтения следует выбирать модели, излучающие не очень яркий свет.. Интенсивное свечение очень сильно раздражает глаза, поэтому стоит выбирать светильники с матовыми плафонами.


Иным решением проблемы перенапряжения глаз от света может стать выбор цвета свечения. В таком случае нужно подобрать плафон правильного цвета. Наши глаза различают всего три основных цвета: синий, красный и зеленый. Переизбыток красного, к примеру, сильно влияет на чувствительность глаз, медленно вызывая перенапряжение нервных центров, поэтому лучшим вариантом станет зеленый цвет и его оттенки.

Кроме того, стоит определиться, где будет находиться будущий источник света. Бра с выключателем кнопочного типа очень часто размещают в детских комнатах и ванной. В спальне можно использовать бра с выключателем веревочкой, цепочкой или даже шнур с диммером.

Диммер позволяет регулировать яркость света, что очень пригодится для более удобного чтения книг. Но после приобретения может возникнуть вопрос, как подключить бра.

Бра в спальне

Чаще всего настенные светильники — вешают в спальне над кроватью. Они дают возможность организовать мягкий свет, почитать при нормальном освещении и выключить его не вставая с кровати. Стандартная высота для размещения бра над спинкой кровати — 1,20 м — 1,6 м. Разбег большой, на то есть причины.

На какой высоте вешать настенные светильники над кроватью? Чтобы они находились на расстоянии 120-160 см от пола

Чтобы понять точно, на какой высоте вешать бра над кроватью, надо учитывать несколько факторов:

  • Высота спинки кровати. Осветительный прибор желательно вешать выше спинки на 20-30 см. Можно и меньше и больше — смотрите по обстоятельствам и остальным критериям. Но есть модели кроватей с высокими спинками. Настолько высокими, что они перекрывают даже максимальную высоту от пола — 160 см. В этом случае есть два выхода. Первый — повесить их выше края спинки, но, скорее всего, потребуются модели «со шнурками» чтобы можно было включать/выключать не поднимаясь. Второй — установить бра на спинку кровати. Такое тоже возможно и может быть даже более удобно.
  • Рост. При выборе высоты установки бра над кроватью можно руководствоваться ростом человека — повесить надо так, чтобы можно было до выключателя легко дотянуться лежа в кровати.
  • Тип лампы. Если плафон и поток света направлен вверх, придется устанавливать светильник немного ниже на стене, если направлен свет вниз, можно установить повыше. Но при этом не забывайте, что до выключателя надо дотянуться не вставая. Облегчит задачу наличие висящего шнурка или цепочки, которая приводит в действие выключатель.

Если в спальне есть туалетный столик, то местное освещение не помешает и тут. В этом случае повесить бра стоит на уровне верхней трети зеркала. Тогда и стоя и сидя освещение будет нормальным. Или, как вариант — установить несколько бра с круглыми абажурами с каждой стороны (на фото слева).

Возле туалетного столика можно много светильников установить или два бра на уровне верхней трети зеркала

И последнее что надо учесть (не по важности) — это внешний вид комнаты и то, как все планируемые источники света будут вписываться в обстановку. Ведь правильно подобранное освещение может подчеркнуть достоинства комнаты и спрятать недостатки

Какие инструменты потребуются для подключения


Выбор сверла для работ зависит от материала стен

Подключение бра с цепочкой на одну лампу к электросети не вызывает сложностей. Для этого потребуется минимальный набор инструментов, который имеется у каждого домашнего мастера. Для подключения нужны:

  • отвертки: крестовая, индикаторная, плоская;
  • кусачки, плоскогубцы;
  • линейка, карандаш;
  • изолента;
  • электрическая дрель со сверлами, выбор сверла зависит от материала стен;
  • ножик или прибор для зачистки изоляции с жил;
  • стремянка, если лампа будет висеть высоко.

Перед началом монтажа нужно уточнить несколько нюансов:

  • Наличие подходящей степени защиты IP. При использовании в кухне или ванной защита должна быть повышенная.
  • Тип лампочек и их мощность. Нельзя допускать превышения нагрузки ламп, она должна быть не выше заявленной в паспорте светильника.
  • Напряжение питания. Если для лампы нужно напряжение 12-24 В, следует подобрать понижающий трансформатор и включить его в цепь.

Далее можно переходить к монтажу. Он будет отличаться в зависимости от типа бра.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Бра для прихожих и ванных комнат

Светильники в прихожую и ванную выбираются по другим критериям. Часто это небольшие помещения, где бра — основной источник света. Но для более эффектного дизайна этих комнат бра специально устанавливают для подсветки зеркал и наиболее значимых зон. Выбирая светильник для ванной комнаты, необходимо учитывать влажность этого помещения: скорее всего, здесь придется приобрести влагозащищенный светильник. А для того чтобы данный прибор смотрелся лучше, нужно, чтобы материалы сантехники сочетались со светильником.

Светильники в прихожую нужно выбирать по следующему принципу: они не должны отличаться слишком ярким светом, ведь человек сюда заходит с улицы или из подъезда и яркий свет в глаза вызывает не слишком приятные ощущения. Если прихожая в квартире выполнена в виде длинного коридора, то здесь отлично будут смотреться несколько одинаковых бра, установленных в ряд.

Источник

Процесс установки и подключения пошагово

У среднестатистического специалиста, имеющего хороший опыт в электромонтажных работах весь процесс займет порядка 10 – 15 минут, но у обывателей возникают различные сложности. Поэтому перед подключением бра вам следует основательно подготовиться, дабы в ходе установки и подключения устройства лишний раз не отвлекаться.

При подготовке вам нужно взять:

После того, как вы подготовили все необходимое для подключения бра, аккуратно достаньте все элементы светильника из коробок. Осмотрите на целостность корпус и абажур бра, при выявлении дефектов установку потребуется отложить, так как она может нести угрозу или вы попросту испортите светильник окончательно. Если все в порядке, соберите все детали в единую конструкцию, к патрону в плафоне подключите провода питания и выведите их в основание.

Пошаговая инструкция установки и подключения бра к сети:

Ориентировочное время на выполнение: 1 час

Проверьте отсутствие напряжения.

После отключения обязательно проверьте отсутствие напряжения на выводах при помощи индикаторной отвертки или мультиметра.

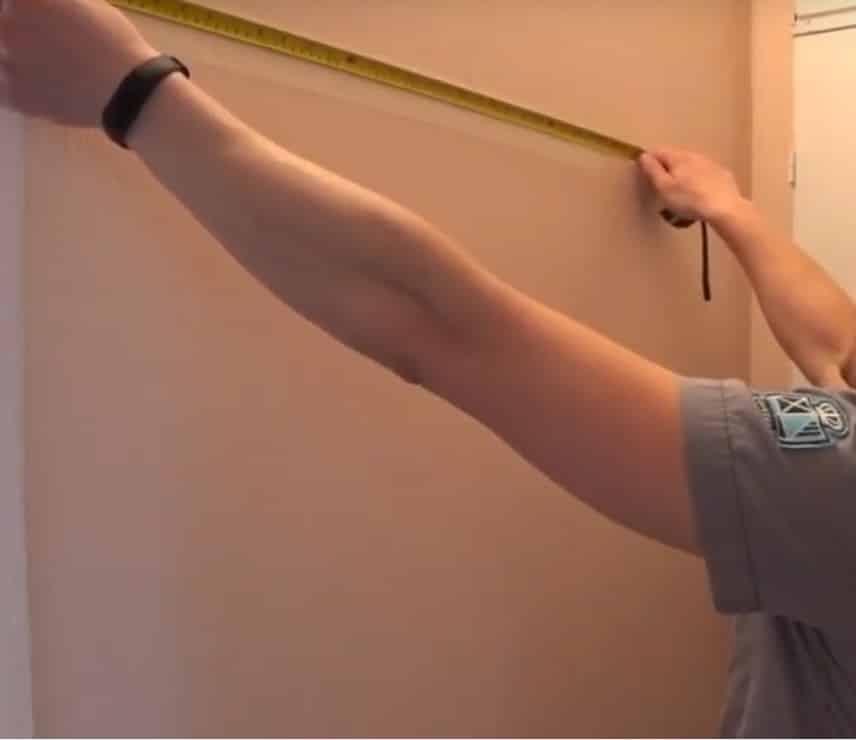

Приложите крепление бра к месту монтажа.

Приложите крепление бра к месту монтажа и отметьте точки под отверстия на стене, положение обязательно выбирайте с помощью уровня, в зависимости от высоты установки вам может понадобиться стремянка.

Просверлите отверстия для крепления с помощью перфоратора, в некоторых ситуациях будет достаточно мощной дрели.

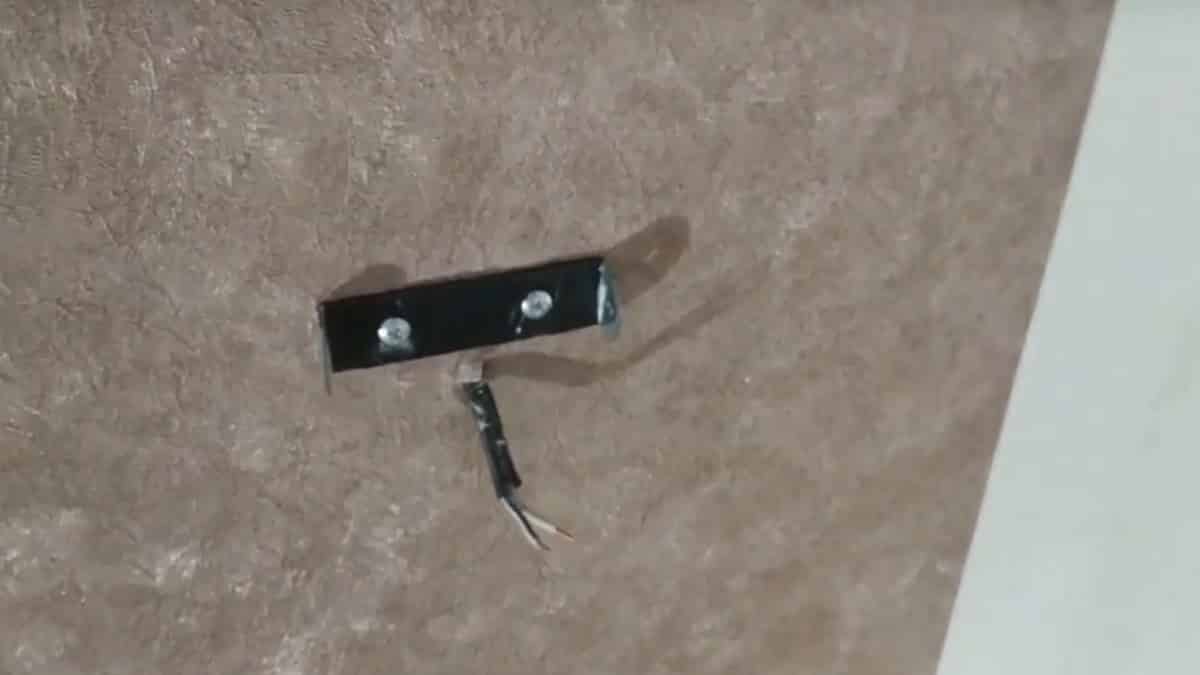

Зафиксируйте крепление бра.

Произведите фиксацию крепления бра с помощью дюбелей на стене. Фиксация должна быть жесткой, чтобы светильник потом не болтался.

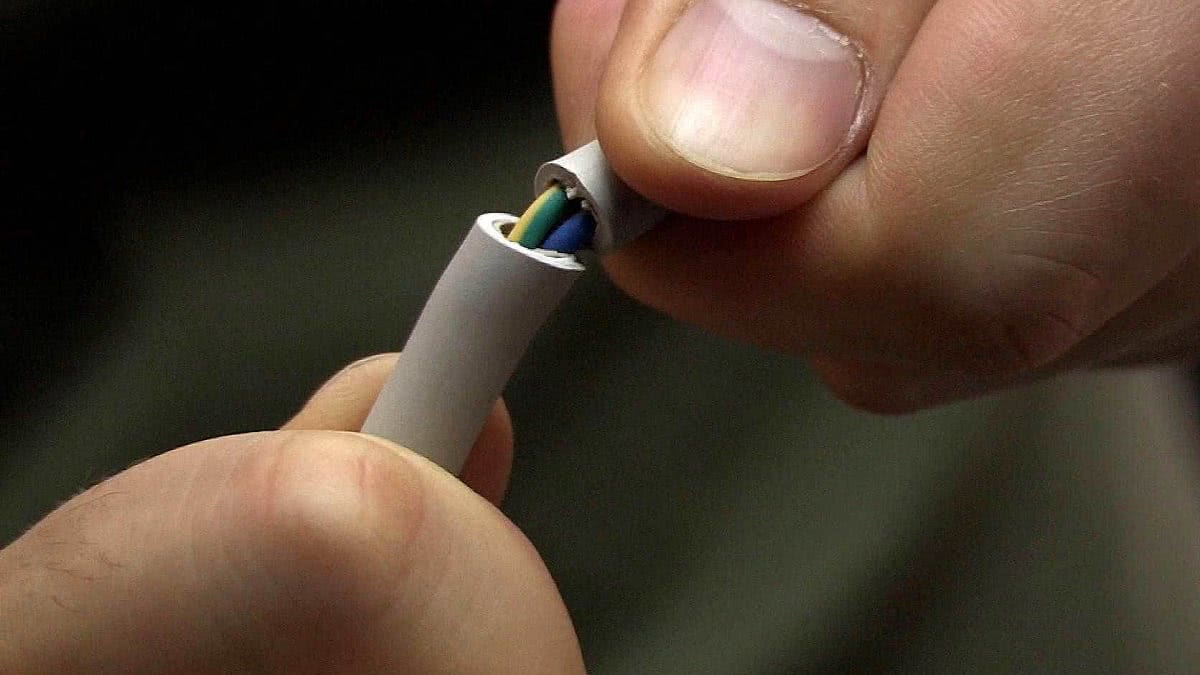

Зачистите концы проводов.

Зачистите концы проводов, чтобы получить 10 – 20 мм оголенной жилы, но следите за тем, чтобы во время удаления изоляции не удалить часть металла, иначе это уменьшит сечение проводника;

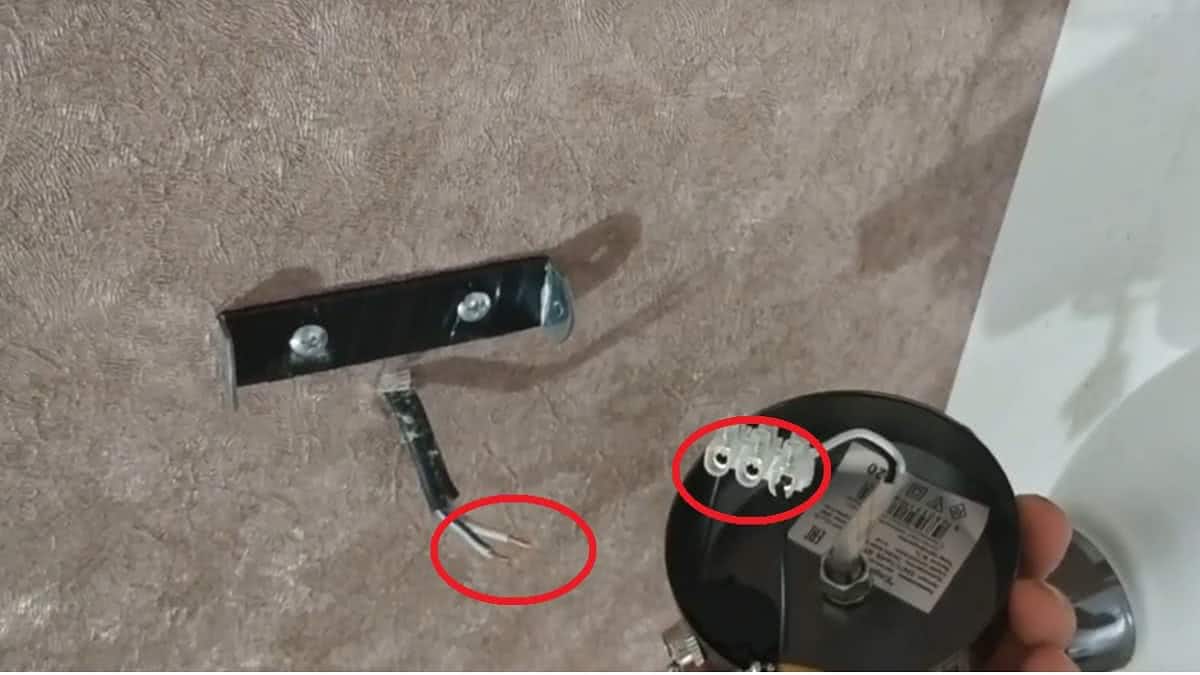

Зафиксируйте питающие провода.

При помощи зажима зафиксируйте питающие провода в колодках, заземляющий вывод подсоедините к корпусу светильника.

Установите абажур на бра.

В зависимости от разновидности светильника он может быть несъемным, поэтому в некоторых ситуациях этот пункт опускается.

После монтажа оцените качество работы – бра должен не только давать достаточно света в нужной области, но и обеспечивать его качество. Проверьте, чтобы лампа не мигала, а плафон бра не перегревался, мерцание может происходить из-за плохого контакта, а перегрев чреват поломкой или пожаром. Следует отметить, что в зависимости от материала абажура, далеко не каждый тип лампы обеспечит безопасную работу. Наиболее эффективным, выгодным и пожаробезопасным вариантом считается светодиодная лампа.

Подготовительный этап

Думая о том, как подключить настенный светильник, пользователь не всегда помнит о подготовительном этапе. Понадобится ряд расходных материалов, а также основной набор инструментов. Прежде всего, это:

  • дрель и сверла (с учетом материала стен);
  • дюбеля и шурупы;
  • отвертки разного размера;
  • индикаторная отвертка (индикатор фазы);
  • плоскогубцы и нож (для зачистки проводов);
  • уровень;
  • карандаш;
  • лестница-стремянка (нужна не всегда).

Светильник на стену, как правило, прикрепляется к стене посредством специальной фиксирующей пластины или ряда отверстий, находящихся непосредственно в корпусе

Важно максимально точно разметить отверстия, выровняв осветительное устройство в соответствии с показаниями уровня или применив лазерный нивелир. Второй вариант позволяет существенно облегчить процесс, оперативно выровняв как сам бра, так и удерживая на единой высоте точки размещения электрофурнитуры по периметру всего помещения

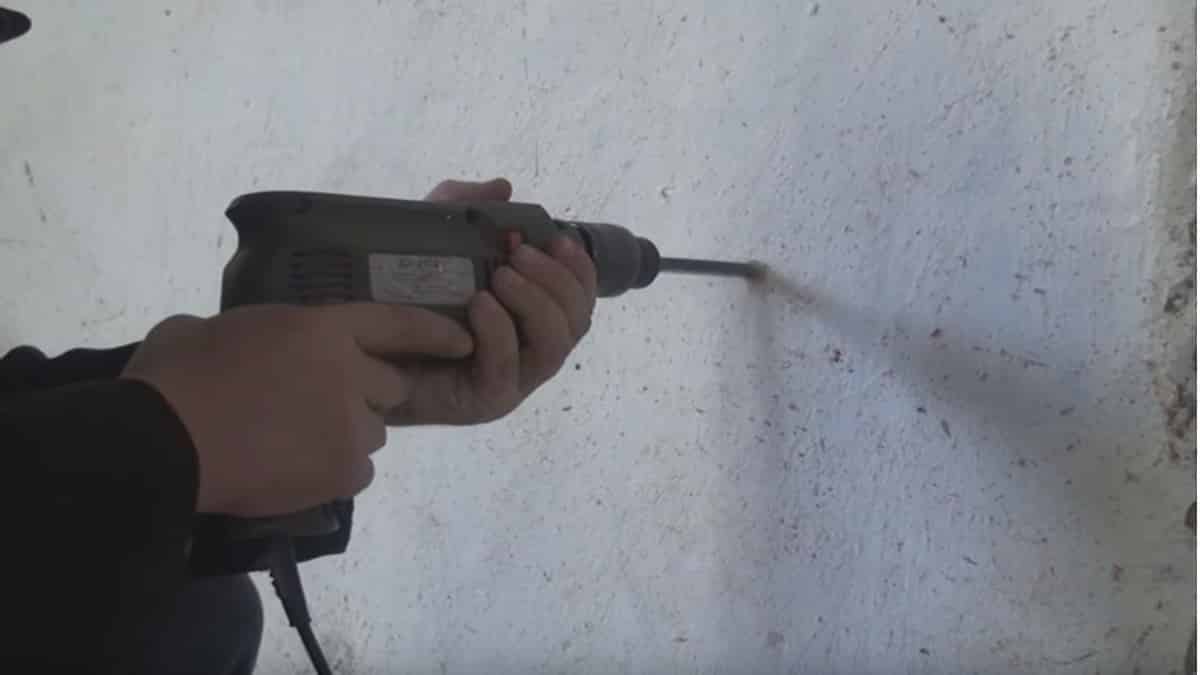

Сверление отверстий

Поскольку строительные материалы имеют различные прочностные характеристики, необходимо правильно подобрать тип сверла и инструмент. К примеру для бетона хорошо подойдет перфоратор, а для кирпичной стены — ударная дрель. Если стена из гипсокартона, пластика или древесины, то оптимальным решением станет обычная дрель невысокой мощности. Чтобы сократить количество пыли в помещении, при сверлении отверстий можно приложить к обрабатываемой зоне шланг функционирующего пылесоса. Тогда все мелкие частицы, образующиеся при эксплуатации электроинструмента, будут поглощены им и не засорят окружающее пространство.

Фиксация крепежа

Масса относительно небольшого настенного бра, как правило, невелика. Поэтому, прикрепить его можно путем использования стандартных металлических саморезов и дюбелей из пластика, размеры которых должны соответствовать друг другу. Диаметр сверла подбирается с учетом диаметра дюбеля. Когда саморез входит в забитый в стену дюбель, последний расширяется, образуя надежную сцепку со стеной изнутри.

Нередко бра крепят в гипсокартонной стене с воздушной полостью внутри. В данном случае подойдет дюбель особой конструкции – “бабочка”. Внешне он мало чем отличается от привычного дюбеля, но после того, как в него входит саморез, происходит сближение одного конца крепежа с другим. В итоге, этот крепежный тандем преобразуется в супернадежный конструктив, обеспечивающий долговечную фиксацию бра в стене.

Как только дюбеля введены в стену через предварительно просверленные отверстия, к ней прикладывается светильник (или его монтажная часть), сквозь который вворачиваются саморезы. Для этой цели можно применить отвертку, шуруповерт работающий от аккумуляторов или даже электродрель. После того, как монтажная часть бра зафиксирована, к ней прикрепляются остальные элементы. По факту, сам настенный светильник – это ни что иное, как оригинальная крепежная арматура, в которую впоследствии вкручивается лампа.

Способы подключения

В зависимости от конструктивных особенностей приборов освещения, способов крепления производители предлагают различные способы подвода питания к источнику освещения:

Конкретная модель настенных бра подразумевает и соответствующую схему его подключения к электрической сети. Но обывателям зачастую бывает трудно справиться с подобной задачей из-за незнания основных принципов для того или иного вида оборудования. Поэтому будет целесообразным предварительно разобраться с тем, как подключить каждый из видов бра.

Веревочная модель

Такой точечный светильник настенного типа, коммутируемый выключателем-шнурком, подключается непосредственно к электрической проводке, прокладываемой непосредственно к месту установки бра.

В зависимости от типа электрической сети для подключения в разводке кабеля может выделяться две или три жилы:

Цветовая маркировка жил

Для подключения бра через веревочный выключатель вам нужен фазный проводник, который ставится в разрыв через коммутатор. Нулевой и заземление или только нулевой провод ведутся дальше к светильнику, как показано на рисунке ниже:

Клавишная модель

Для управления работой бра через клавишный выключатель принцип аналогичен предыдущему варианту. С тем отличием, что питание электрического прибора будет подаваться и отключаться посредством классической клавишной модели выключателя, которая используется для управления другими вариантами освещения в доме. Для подключения на коммутатор, как и в предыдущем варианте, используется фазный провод, который подводится на разрыв к выключателю.

Далее от выключателя фазная линия ведется к бра вместе с остальными жилами, как показано на рисунке ниже:

В данном случае, обратите внимание на порядок цветовой маркировки бра, так как далеко не во всех моделях она соответствует требованию нормативных документов. Поэтому желательно проверять подключение фазных, заземляющих и нулевых контактов для собственной же безопасности

Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя. Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку.

Шнур с вилкой

Преимущество подключения бра посредством электрического шнура – это отсутствие привязки к конкретной точке, в которой была выведена проводка. Вы можете выбирать любое удобное место на стене даже после чистовой отделки, главное, чтобы хватало кабеля подключения до ближайшей розетки. Существенным недостатком такого метода являются провода, постоянно находящиеся в поле зрения домочадцев, что может существенно ухудшать общий вид интерьера. Поэтому вариант подключения через шнур к розетке считается наименее аккуратным.
