Погружной насос для скважины

Оглавление

Какой центробежный насос лучше

В нашем обзоре представлены 10 лучших центробежных насосов, поверхностной и скважинной установки. Учитывались лучшие соотношения цены и качества изделия. Предпочтение отдавалось изделиям с лучшими параметрами производительности, напора, а также моделям, получившим самые хорошие отзывы покупателей.

  1. Hammer NAP 600/39S. Насос центробежный для воды, скважинный, трехдюймовый, с напором 39м и производительностью 53 л/мин. Идеальный вариант для полива и водоснабжения небольшого загородного дома.
  2. Калибр НПЦС-2,8/60-370. Трехдюймовый, центробежный, для установки в скважину. Создает очень хороший напор. Производительность 46 л/мин, также выше среднего уровня. Хорош для полива и снабжения водой дома или дачи.
  3. Wilo Jet WJ 204 1. очень мощный немецкий насос, поверхностный, горизонтальный. За час подаст 5 тонн влаги на высоту 48 метров. Этого вполне достаточно для полива и водоснабжения двухэтажного коттеджа. Надежный агрегат в корпусе из нержавеющей стали.
  4. Denzel GP1000X. Садовый насос от немецкого производителя. Стальной нержавеющий корпус укрывает механизм, производительностью 3,5 т/час и напором 44 м. Для полива сада и обеспечения водой небольшого дома этого вполне достаточно.

Выбор центробежного насоса не так уж и сложен для специалиста. Неопытному пользователю эта задача может оказаться не под силу. Редакция сайта «Vyborexperta.ru» надеется, что представленный обзор поможет домовладельцам и дачникам купить насос поверхностный центробежный и не совершить ошибки.

Нюансы обслуживания

Отличительной чертой центробежных насосов – это частая необходимость их ремонта. Следует отметить, что эта процедура несложная и при минимальных навыках выполнить его своими руками абсолютно несложно. Исключением является проведение капитальных ремонтов.

Обратим внимание на несколько правил, соблюдение которых позволит существенно сократить количество ремонтов. Именно их нарушение приводит к 85% образования поломок

Итак, они заключаются в таких требованиях:

  • функционировать насос должен только при наличии в его рабочей камере;
  • чем меньше вода будет иметь примесей, тем реже будем ремонтировать изделие.

К сожалению, второе правило очень трудно соблюсти, так как гарантировать абсолютно чистую воду от примесей обеспечить трудно.

Принцип работы напорного оборудования

Установки эжекторного типа более мощные

Установленная на поверхности станция предназначена для подачи жидкости с источников на небольшой глубине: до 8–9 метров. Напорное оборудование не надо погружать в воду.

Работает поверхностный насос по такому принципу:

  1. Расширительный бак либо гидравлический аккумулятор, подсоединенный к насосу, за счет конструкции заполняется водой до установленного уровня.
  2. Автоматика выключает помпу после того, как жидкость дойдет до определенной отметки. Водозабор прекращается.
  3. При понижении уровня жидкости в накопителе автоматика включает насос, и он наполняет гидравлический аккумулятор.

Принцип действия основан на том, что в части всасывающего шланга, не опущенного в жидкость, создается разрежение. Вода поднимается по водоводу из-за различия показателей давления между его концами.

Монтаж самой установки не составляет трудностей. Для этого нужно лишь внимательно изучить приложенное руководство и соединить детали друг с другом. Схема монтажа на нужном месте и подключения к скважине сложнее.

Как установить насос в скважину?

Описанные выше конструкционные различия влияют и на производительность агрегатов, и на способы установки насосов в скважины. То есть, погружной насос монтируется совершенно иначе, чем поверхностный. Поэтому ниже по тексту мы рассмотрим обе технологии по отдельности.

Установка поверхностного насоса в скважину

Поверхностные насосы монтируют либо в помещении, либо у оголовка скважины (в кессоне).

Таким образом, установка поверхностного насоса в скважину реализуется следующим образом:

Поверхностный насос для скважины

  • К всасывающему патрубку насоса присоединяют шланг нужной длины.
  • На конце шланга монтируют обратный клапан – особый фитинг, препятствующий сливу воды в колодец, после выключения насоса.
  • К обратному клапану крепят сетчатый фильтр, защищающий насос и клапан от возможного проникновения частичек ила.
  • Дополненный фильтром и клапаном шланг погружают в скважину на нужную глубину.

Впрочем, подключение насоса к скважине можно обустроить и с помощью адаптера. И в этом случае шланг будет подключен не к всасывающему патрубку насоса, а к штуцеру адаптера.

Если поверхностный насос снабжается выносным эжектором, то в скважину вводят более сложную систему, состоящую из двух шлангов – напорного и всасывающего. Причем на торце всасывающего шланга монтируют обратный клапан, эжектор и фильтр. А напорный шланг подсоединяют к боковому штуцеру эжектора (с помощью отвода).

Установка погружного насоса в скважину

Погружные насосы монтируются прямо в шахте скважины. Поэтому диаметр такого агрегата  должен соответствовать габаритам обсадной трубы. Причем насос не должен входить в трубу «впритирку» — в этом случае он попросту «перегорит», из-за проблем с охлаждением моторного отсека. Впрочем, в паспорте устройства всегда указывают минимально возможный диаметр обсадных труб скважины, гарантирующий отсутствие проблем с охлаждением насоса.

Ну а сама установка глубинного насоса в скважину выглядит следующим образом:

Схема установки погружного насоса в скважину

  • На патрубок насоса крепят обратный клапан – он избавит владельца скважины от необходимости контролировать наполнение рабочей камеры агрегата, препятствуя сливу воды после выключения насоса.
  • К всасывающему патрубку крепят дополнительный чашеобразный фильтр – он нивелирует угрозу заиливания рабочей камеры.
  • К обратному клапану крепят нагнетательный шланг, по которому вода пойдет вверх (из скважины). Всасывающий трубопровод у этой модели насосов отсутствует. Второй конец шланга крепят или к гидроаккумулятору, или к внутренней части адаптера, с помощью которого обустраивается «выход» из скважины.
  • Шнур питания (электрический кабель) соединяют с нагнетательным шлангом с помощью специальных клипс или полимерных стяжек. Проволока,  в данном случае, категорически не рекомендована – она может «пережать» кабель или шланг.
  • В проушины (кронштейны) в верхней части корпуса насоса проводят полимерный канат (шпагат). Агрегат будет висеть в скважине именно на этом канате.
  • Полученную конструкцию следует опустить в скважину. Причем насос должен поддерживать лишь канат. Оперировать связкой «кабель + шланг» — категорически запрещается.  Впрочем, перед тем как опустить насос в скважину, канат можно соединить со связкой теми же стяжками. В ином случае придется пресекать возможный «перехлест» каната и напорного шланга.

После того, как агрегат погрузится в скважину на нужную глубину, канат фиксируют на специальном кронштейне, размещенном с внешней стороны оголовка обсадной трубы.

На какую глубину опускать насос? Ответ на этот вопрос зависит от глубины самой скважины, надежности фильтрующих элементов и качества водоносного слоя. Обычно, насос «подвешивают» в метре от дна скважины. Впрочем, возможен и вариант заглубления насоса до верхней границы фильтрующего элемента обсадной трубы.

Выбор насоса и места для установки

Выбирая подходящее напорное оборудование, нужно ориентироваться на такие характеристики:

Производительность. Для полива сада вполне хватит насоса с эффективностью около куба в час, а вот для системы водобеспечения дома потребуется сделать расчеты, учитывая число проживающих в нем и количества точек водозабора. Семье из четырех человек нужно приобретать насос с показателем не менее трех кубов в час

Глубина подачи воды Принимается во внимание протяженность труб, их расположение по вертикали либо по горизонтали, размер источника водоснабжения. Напор водного потока на самой последней точке водозабора, расположенной максимально далеко от помпы

Значение должно быть достаточно большим Показатель давления, как правило, указан в сопроводительной документации к оборудованию и измеряется в атмосферах, барах. Найти значение можно, суммировав все дистанционные отрезки, которое будет проходить жидкость. Каждые 10 м происходит снижение на одну атмосферу. Напряжение в электрической сети

Этот показатель также имеет немаловажное значение, поскольку он оказывает влияние на работоспособность насосной станции. При падении напряжения у помпы просто не хватит мощности, чтобы обеспечить необходимым объемом воды весь дом

Поверхностный насос, кроме водообеспечения коттеджа, также может применяться для полива огорода, сада или чтобы откачивать воду из подвального помещения, что актуально для территорий, где нередко происходят весенние подтопления. Для обустройства автономной системы водообеспечения нужно приобретать помпу с большей мощностью, чем для обычного полива теплицы.

Установка поверхностных насосов всегда осуществляется на суше, поскольку не допускается попадания влаги в корпус прибора. В идеале электронасос нужно располагать по возможности максимально близко к источнику водоснабжения. Запрещается монтаж в помещении с высокой концентрацией влаги, низкой температурой, плохой вентиляцией и открытом для атмосферных проявлений.

Чтобы смонтировать агрегат, рядом со скважиной возводят небольшие строения либо обустраивают в грунте кессоны – утепленные сооружения из бетона, пластика, либо металла. Установка последних производится ниже точки промерзания земли.

Если колодец из бетонных колец большого размера является точкой водозабора, можно установить насос прямо в нем. В земляных работах нет необходимости, потребуется прочный плот небольшой величины, но чтобы он выдерживал массу закрепленного на нем насоса. Конструкцию опускают прямо на водную поверхность. Минусом этого способа является то, что напорное устройство придется периодические доставать для регулировки давления.

Устройство типовой насосной станции водоснабжения для дачи из колодца или скважины

Обычная насосная станция для дома содержит следующие основные компоненты:

  • гидроаккумулятор (бак с мембраной, выдерживающий избыточное давление);
  • насос;
  • реле, отвечающее за поддержание давления;
  • манометр.

Поговорим подробнее о каждом элементе системы.

Гидроаккумулятор насосной станции

Это пустотелый бак с резиновой грушей внутри. Именно в этот резиновый шар нагнетается вода. В ходе заводской сборки в баке создают избыточное давление воздуха, чтобы сжать резиновую грушу. Насос, закачивая воду в грушу, должен преодолеть давление воздуха внутри бака. В результате под действием воды груша расправляется и немного расширяется.

Благодаря тому, что объем воды в груше подвижен, водопровод защищен от гидроудара. Например, во время открытия любого крана на даче, оборудованной станцией водоснабжения, вода из него пойдет равномерно, без резких всплесков и ударов. А ведь именно спокойный режим работы рекомендован для всей арматуры и сантехники, да и комфортен для потребителя.

Актуальная информация!

Периодически, один раз в течение года, необходимо контролировать давление в гидроаккумуляторе. Если оно ниже нормы, необходимо подкачать. Подойдет даже простой автомобильный насос. Ниппель расположен в торце бака, прикрыт колпачком. Номинальное давление в гидроаккумуляторе составляет от 1,5 до 2 атмосфер. Узнать его можно из паспорта изделия.

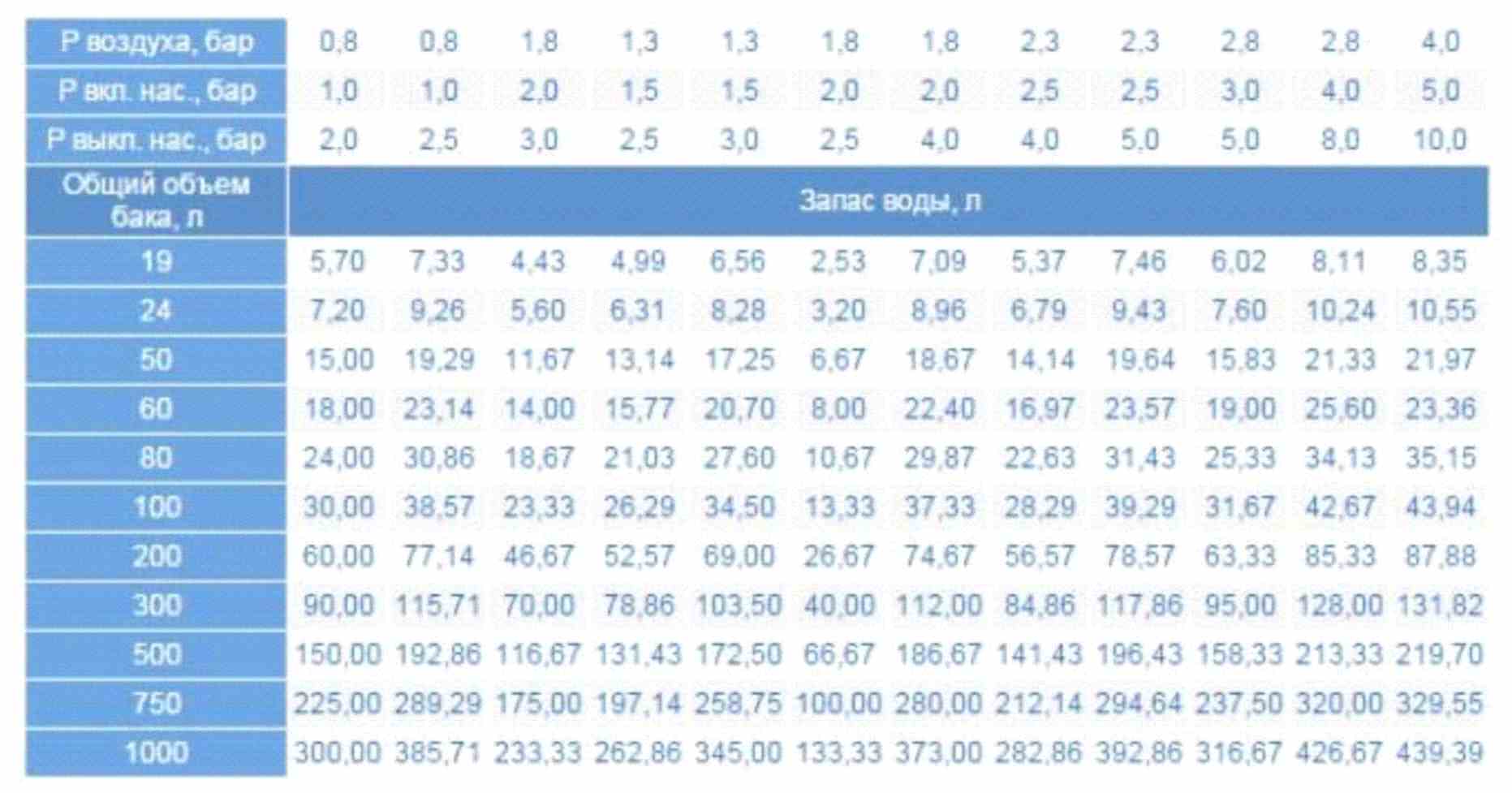

Объем бака бывает различный, в пределах от 1,5 до 100 литров. Увеличение его объема дает следующие преимущества:

  • подкачивающий воду насос будет включаться реже, а следовательно, дольше прослужит;
  • при аварийном отключении электроэнергии можно получить большее количество воды из крана, на практике это около половины от вместимости бака.

Для дачи вполне хватит станции водоснабжения, гидроаккумулятор которой вмещает 24–50 литров. Такая установка вполне способна обеспечить потребности семьи из 3–5 человек в водопроводной воде.

Насос станции

Насос – это функциональное звено станции, выполняющее главную роль, то есть перекачивание воды

Однако важно понимать принцип его работы. В станциях постоянного давления нашли применение такие типы насосов:

  • поверхностные (многоступенчатые, самовсасывающие);
  • погружные насосы (центробежные, вибрационные).

Насосы поверхностного типа монтируются непосредственно на установке, как правило рядом с гидроаккумулятором. Погружные насосы устанавливаются непосредственно в скважине/колодце, прямо в воде. И оттуда уже закачивают воду в резервуар.

Внимание!

Чтобы насос долго и бесперебойно, а главное, безопасно функционировал, нужно отслеживать уровень загрязненности воды песком и илом на том горизонте, с которого происходит ее отбор. Необходимо, чтобы эти значения соответствовали паспортным данным насоса.

Советуем купить станцию водоснабжения с погружным насосом для дачи в том случае, если планируется забор воды из колодца или скважины с глубоким залеганием. Эти насосы отличаются доступной ценой и простотой в использовании. Если вода залегает близко к поверхности, целесообразнее использовать самовсасывающий насос. Его преимущества заключаются в хорошей производительности, низком уровне шума и отсутствии необходимости обслуживания.

Реле давления насосной станции

Реле давления управляет насосом, подавая ему команды на включение и отключение. Реле можно настроить, задав такие величины давления, при которых нужно выполнять ту или иную команду. Именно по этим значениям будет включаться и отключаться подача воды в резервуар. Наиболее часто используется нижняя граница давления в 1,5–1,7 атмосферы, верхняя стандартная уставка составляет 2,5–3 атмосферы.

Манометр

Манометр – это устройство для измерения текущего давления в системе водоснабжения. Именно по данным, отображаемым этим прибором, нужно производить настройку реле давления насосной установки.

На какую высоту поднимает воду насос?

Поскольку вода в колодце также подвержена давлению атмосферы, независимо от создаваемого насосом разрежения сама жидкость, находящаяся в низине, не сможет подниматься выше 10 метров. Если местность имеет возвышенности – эти показатели подъема насосом будут опускаться до 6-7 метров. Именно высота самой местности в данном вопросе играет существенную, решающую роль.

Помимо особенностей самой местности на показатели подъема воды непосредственным образом влияют и иные факторы и критерии. Например, не стоит забывать о потере, снижении давления, возникающего при стечении определенных обстоятельств.

Копания «ТЕХМАШ» реализует только качественное оборудование. Наши специалисты ответят, на какую высоту поднимает воду насос нашего производства.

Технические параметры циркуляционного насоса

С функциональными возможностями устройства можно ознакомиться из его технического паспорта. Выбрать циркуляционный насос для отопления Вам помогут знания о таких параметрах:

  1. Расход насоса ( подача, производительность) — объемная величина (единица -м 3 /ч), численно равная максимальному объему воды, который может прокачать через себя насос за один час времени.
  2. Напор циркуляционного насоса — это максимальное значение гидравлического сопротивления, которое оказывают все элементы отопительных контуров движению жидкости, и которое способен преодолеть насос (при его расходе = 0). Измеряется в м (метрах).
  3. Характеристика насоса — производная величина, определяемая взаимосвязь напора насоса и его производительности. Так для однорежимного (односкоростного) насоса существует только одна характеристика, для двух и более — соответственно две и… Что говорить о насосах с плавно регулируемой производительностью.

Какой погружной прибор лучше

Главными параметрами, которые влияют на выбор, являются расход воды за одни сутки и точная глубина источника, из которого качается вода. При выборе следует узнать время, за которое скважина заполняется водой. Расчет можно выполнить самостоятельно.

Чтобы получился дебет, второй показатель нужно разделить на первый. Чтобы узнать, наполнилась ли скважина, нужно опустить грузик, который использовали для измерения глубины. Совпадение показателей будет означать заполнение водой.

Варианты насосов:

Вибрационный. Отличается недорогой стоимостью, простотой в использовании и хорошей производительностью. Следует заметить, что постоянное применение этого устройства приводит к быстрому разрушению самой скважины.
Центробежный

При его выборе особое внимание необходимо уделить производительности устройства, его размерам, максимальной глубине, на которую оно сможет поднять воду, особенностям монтажа и использования

Если выбор пал на вибрационные варианты, специалисты советуют приобретать насосы «Малыш», «Ручеек» или «Ливень». Эти модели отличает производительность и устойчивость к поломкам. Если речь идет о погружных центробежных, то лучше всего купить «Водолей» или «Водомет».

Как правильно выбрать насос

Основная характеристика, по которой следует осуществлять выбор насоса центробежного типа – это его мощность.

А на его производительность могут повлиять такие факторы:

  • потребляемая мощность;
  • размеры рабочих колёс;
  • возможный напор жидкости;
  • уровень воды, который допустимый для забора воды.

Формула расчета производительности насоса

W=l1*(π*d1-b*n)*c1= l2*(π*d2-b*n)*c2

Составляющими данной формулы являются такие параметры:

W – производительность агрегата (м3/с);

l1,2 – размер ширины рабочего колеса;

d1 – диаметральное сечение забирающего патрубка;

d2 – диаметр рабочего колеса;

b – размеры лопасти крыльчатки;

n – количество лопастей;

π – число Пи.

Напор воды можно рассчитать по следующей методике:

N=(h2-h1)/(p*g)+Ng+sp

Приведём расшифровку величин, используемых в расчётах:

N – высота напорного столба (м);

h2 – оказываемое давление в приёмнике при приеме воды;

h1 – степень давление в емкости забора воды;

p – показатель плотности воды;

g – ускорение свободного падения;

Ng – степень желаемой высоты подъёма воды;

sp – суммарное значение потерь напора воды.

Вычисление необходимой мощности для потребления вычисляют с применением следующей формулы:

Формула расчета мощности

M = p*g*s*N

M – потребляемая мощность

p – плотность воды;

g – ускорение свободного падения;

s – планируемый объём потребляемой воды;

N – высота напорного столба.

ПНД трубы – альтернатива стальной магистрали

Подробнее остановимся на трубах, соединяющих погружное оборудование и поверхностный центробежный насос.

При выборе труб для наружного водопровода необходимо ориентироваться на такие факторы, как:

  • удобная транспортировка;
  • легкий монтаж, не требующий узко квалификационных знаний;
  • прочность, устойчивость к истиранию;
  • эластичность и деформация формы без потери функциональных качеств;
  • нетоксичность, безопасность для перемещения питьевой воды.

Всем перечисленным требованиям отвечают трубы из полиэтилена низкого давления. В отличие от металлических аналогов, они со временем не разрушаются от коррозии. Средний срок службы труб ПНД – 50 лет.

Одно из преимуществ труб ПНД – наличие комплекта разнообразных фитингов подходящего стандарта (муфт, заглушек, переходников) для быстрого и несложного монтажа

Рекомендуем приобретать только качественный промаркированный товар, с указанием на внешней части следующих данных:

  • сорт;
  • внешний диаметр;
  • толщина стенки;
  • номинальное и максимальное давление.

На трубе, которая необходима для прокладки напорной магистрали от скважины, возможно указание назначения – «питьевая». Для применения на даче подойдут изделия с диаметром 32 мм и толщиной стенки 2,4 мм. Синяя полоса свидетельствует о том, что трубы предназначены для перекачки воды (желтая – для транспортировки газа).

Водопроводная сеть сложной конструкции имеет отводы (например, для обеспечения полива сада или водоснабжения бани). Для контроля за точками соединений труб устраивают смотровые колодцы из кирпича, бетона или пластика

Вихревые импеллерные насосы

Среди самовсасывающих модификаций присутствует группа вихревых насосов, однако, в отличие от центробежных аналогов, они не подходят для перекачивания вязких сред.

Наличие твердых включений в воде необходимо исключить, иначе работоспособность оборудования нарушится. Насосы вихревого типа просты в устройстве и обслуживании, но обладают меньшей производительностью и низким КПД.


Вихревой самовсасывающий насос Pedrollo PKm 60 для исключительно чистой воды: мощность – 0,37 кВт, производительность – 0,3-2,4 м³/ч, высота подъема воды – до 5 м

Схема устройства и принцип работы

Внутренние детали вихревого насоса мало отличаются от аналогов центробежного оборудования. Основной динамической деталью является рабочее дисковое колесо, оснащенное расположенными по кругу лопастями.

Лопасти вращаются внутри своеобразного канала, связанного с входящим и выводящим патрубками. Жидкость поступает по всасывающему патрубку, под воздействием вращения колеса закручивается и по винтовой траектории перемещается в сторону выхода.

Многократное нахождение жидкости в пространстве между лопастями образует дополнительную энергию и напор, поднимающий воду на необходимый уровень, на этом и основан принцип работы самовсасывающего вихревого насоса.

Всасываемый воздух смешивается с жидкостью, затем смесь вновь разделяется на два компонента: воздух выводится наружу, а жидкость продолжает циркулировать в рабочей камере. После того, как удален весь воздух, камера полностью заполняется водой и вводится в работу по принципу центробежного оборудования.


Вихревой насос Оптима (Польша) в чугунном корпусе, с мощностью 0,37 кВт и напором 35 метров. Предназначен для водоснабжения дома или садового участка, перекачивает только чистую воду

Обязательным элементом, как и у центробежного оборудования, является обратный клапан, выполняющий две функции:

  • препятствует обратному попаданию воздуха;
  • обеспечивает заполнение рабочей камеры водой.

Максимальная высота подъема воды, которую обеспечивает вихревое самовсасывающее оборудование, – 8 метров. От центробежных насосов вихревые отличаются двумя принципиальными качествами: они не перекачивают грязные среды, однако прекрасно справляются с перемещением смеси воздуха и жидкости.

Низкий КПД (от 25% до 45 %) объясняется тем, что много энергии тратится на процесс нагнетания жидкости. По этой причине владельцы загородных участков отдают предпочтение центробежным агрегатам. О вихревом оборудовании обычно вспоминают, когда нет возможности установить более продуктивный аналог.

Преимущества бытового использования

Достоинством данной категории самовсасывающих насосов являются компактные размеры и увеличенный напор (в 5-7 раз больше, чем у центробежных аппаратов). Таким образом, их рационально использовать при обслуживании источника воды, находящегося на далеком расстоянии от точек водоразбора, при условии, что большая производительность не нужна.


Вихревые насосы Speroni KPM выпускают в двух вариантах, различающихся габаритами, весом, объемом рабочей камеры и производительностью. Модификации используются для заполнения мембранных баков небольшого объема и систем отопления (+)

Примером может служить перекачка воды из колодца, высота подъема в котором не превышает 7-8 м, в так называемую «рабочую зону», где обычно расположены садовые посадки, грядки, теплицы. Учитывая неравномерность рельефа и огибание дачных строений, стоит рассчитывать на трубопровод до 100м длиной, а это значит, что потребуется большой напор.

Кроме использования вихревых модификаций в автономных частных водопроводах, их применяют для тушения пожаров, устройства вентиляции, в тепловых установках.

Критерии выбора

Глубинные насосы делятся на винтовые (центробежные) и вибрационные, но нам подойдут только устройства центробежного типа

Вибрационная технология может повредить фильтр.
При покупке очень важно не ошибиться с выбором. Чтобы понять, какой именно погружной насос вам необходим, нужно отталкиваться от следующих параметров:

1. Размеры насоса и диаметр подающей трубы. Они должны совпадать, иначе может возникнуть пульсаций давления, что приведет к неравномерной подачи воды и другим нарушениям в работе;

2. Развиваемая мощность. Если насос будет обладать слишком большой, или слишком низкой мощностью, это может вызвать аварийный отказ всей системы;

3. Наличие обратного клапана. Его наличие крайне желательно. Если обратного клапана нет в конструкции, нужно купить его дополнительно.

Производительность

Насосы имеют разные технические характеристики, наиболее важные из которых — производительность, а также высота подъема воды

Обращать внимание нужно главным образом на эти два параметра

Производительность – это объем (количество) воды, который он способен поднять наверх за единицу времени. Как правило, этот параметр в технических характеристиках указан в кубометрах в час.

Погружной винтовой насос

Чтобы примерно посчитать требуемую производительность, возьмите количество смесителей, которые установлены в вашем доме, и умножьте получившееся число на 500 литров/час. Если вы также планируете поливать на участке растения – добавьте на нее еще 500 литров/час. К примеру, дом с кухней, поливаемым газоном и двумя санузлами должен иметь насос с производительностью в 2 кубометра/час. Но это — минимум, который необходим для комфортного потребления. К нему стоит добавить 10-15 процентов, чтобы продлить срок жизни устройства.

Также, нужно проследить, чтобы производительность не была выше дебита (он указывается в паспорте). Это обуславливается тем, что холостой ход может повредить электрический двигатель. Вода, которую он через себя прокачивает, также выполняет функции системы охлаждения. Если погружной насос будет работать без воды – он перегреется и сгорит в считанные минуты. На рынке можно найти устройства, в которых предусмотрены системы автоматического отключения, однако, они несколько дороже обычных. Впрочем, автоматика для отключения может располагаться в другом месте – в кессоне или в доме.

Высота подъема воды

Не редко высота подъема воды, которую указывают в технических характеристиках насоса, вводит покупателей в заблуждение. Не стоит забывать о том, что поднять воду на поверхность недостаточно – еще необходимо обеспечить давление в трубопроводе. Для расчета нужной мощности можно воспользоваться следующей формулой:

  • H=hs + 0,2*L + 30
  • H – это номинальный столб воды. Он должен указан в паспорте;
  • hs – глубина погружения (в метрах);
  • L — длина трубы от дома до колодца.

Также при закупке оборудования стоит учитывать, что в диаметре насос должен быть на 10 мм меньше диаметра трубы. Это нужно его для монтажа и демонтажа. Практически все устройства, предлагающиеся на рынке, имеют диаметр в четыре дюйма (порядка 100 миллиметров). Следовательно, диаметр эксплуатационной трубы должен составлять минимум 110 миллиметров.

Загрязненность воды

Также стоит помнить о таком параметре, как качество прокачиваемой воды. Разные насосы предназначены для работы лишь с определенной степенью загрязнения воды, пропускаемой через них. Этот параметр должен быть указан в технических характеристиках. Однако стоит понимать, что вода в любом случае грязной. Если погружной насос на это не рассчитан – он быстро сломается.

Производитель

Данные параметры целиком зависят от ваших финансовых возможностей и предпочтений. На рынке представлено не мало «именитых» брендов, таких как Euroaqua, DAB и Grundfos. Тем не менее, приобретая их продукцию, вы платите деньги за бренд, а не только за сам товар и его качество. Насос, в целом, вполне ремонтопригоден и подлежит замене. На время строительных работ стоит купить более дешевый вариант, к примеру из серии QGD компании. Однако его нужно будет заменить после завершения стройки, когда вода уже будет менее грязной.

Насос марки DAB

Оптимальный способ определения глубины установки насоса

Наиболее точно и правильно устанавливается насосное оборудование исходя из имеющихся характеристик скважины, точнее, беря во внимание динамический водный уровень. Этот показатель всегда указан в паспорте водоносного сооружения. Однако следует обратить внимание на сопутствующие данные

В документе, кроме минимального уровня воды во время эксплуатации, указано, при какой производительности насоса он фиксировался. Если хотите воспользоваться данными о динамическом уровне, учитывайте, что более производительное выкачивающее устройство при этом устанавливать нельзя. Если же насос уже куплен и он мощнее положенного, нужно будет его устанавливать глубже расчетного уровня

Однако следует обратить внимание на сопутствующие данные. В документе, кроме минимального уровня воды во время эксплуатации, указано, при какой производительности насоса он фиксировался

Если хотите воспользоваться данными о динамическом уровне, учитывайте, что более производительное выкачивающее устройство при этом устанавливать нельзя. Если же насос уже куплен и он мощнее положенного, нужно будет его устанавливать глубже расчетного уровня.

Теперь о том, как определить глубину установки оборудования в скважине. Правила погружения насоса говорят о следующем:

  • устройство должно находиться ниже динамического уровня не менее 1 метра (больше можно);
  • оптимальная установка насоса относительно дна колодца, — не менее 3 м.

То есть, выкачивающее воду устройство, следует располагать в оговоренном промежутке. Практически рассчитать, на какую глубину нужно опускать всасывающее оборудование относительно устья скважины можно так.

Общая глубина колодца (от оголовка до дна), — 21 м. Динамический уровень (расстояние от устья до водяного зеркала в момент водозабора), — 14 м. Значит столб воды во время активной эксплуатации скважины составляет 21-14=7 м. Выше упоминалось, что сверху насоса должно быть не менее метра воды, а приближать ко дну менее 3 м не рекомендуется. Остается промежуток 7-(3+1)=4 м, в котором оптимально располагается оборудование. То есть, если брать конкретный случай, нужно опустить выкачивающее устройство на тросе, длиной 15-18 метров.

Вопрос, оказывается, актуальный: попытки монтажа насоса как можно ближе ко дну скважины предпринимают в тех случаях, когда после откачки определенного объема воды высоты водяного столба становится недостаточно, чтобы не срабатывал клапан холостого хода. По рекомендациям производителей насосного оборудования для , минимальное расстояние от нижней точки насоса до дна обсадной трубы не может быть меньше 80 см. Но при малом дебите скважины уровень воды в ней может критически снизиться, и становится понятно желание опустить насос ниже.

Необходимые данные для ввода

Изначально требуется указать, сколько метров составляет расстояние непосредственно от самой станции до динамического уровня жидкости в источнике, расположенном на территории участка. Обычно после рытья колодца или бурения скважины хозяину становится известна глубина. К ней остается прибавить высоту, на которой находится насосная станция.

Однако это не единственный параметр, который следует ввести. Некоторое сопротивление имеется и в горизонтальных трубопроводах, ведущих от источника прямо к месту расположения устройства. Сила трения будет зависеть также от диаметра используемых элементов и материала изготовления. Трубы сечением более 1 дюйма обладают низким сопротивлением, поэтому исключаются из основных вычислений.

Перечисленные зависимости были взяты в расчет при создании данного калькулятора. При получении значения, превышающего параметры приобретаемых моделей, стоит задуматься о технических способах решения проблемы. К примеру, можно расположить станцию в непосредственной близости к источнику, применяя при этом трубы из пластика с большим сечением.

Основное оборудование находится в подвальном помещении

При необходимости организовать место для насосной станции можно в кессоне, устроенном под землей. Такой вариант размещения оборудования считается наиболее удачным, так как позволяет обеспечить подъем воды с максимальной глубины. Однако при слишком большом расстоянии до рабочей среды все же лучше использовать погружные насосы, которые в связке с гидроаккумулятором облегчают жизнь потребителям. В каждом конкретном случае все будет зависеть от глубины колодца или скважины.

Экономьте время: отборные статьи каждую неделю по почте

Что нужно знать еще о насосной станции

Насосная станция не только должна обеспечивать подачу воды из скважины к потребителю, но и обеспечивать оптимальный напор. Ее можно располагать в самых разных местах системы водоснабжения. К примеру, если речь идет об обустройстве скважины общего назначения, то оптимальным вариантом можно считать монтаж погружного насоса. Но можно обустроить поверхностные насосы, которые располагаются на уровне земли и забирают воду из скважины через шланг. Правда, поверхностный насос не рекомендуется применять для забора воды из больших глубин. Как правило, глубина скважины в этом случае не превышает 9 метров. Для того, чтобы давление в системе было всегда стабильным, рекомендуется устанавливать специальный гидроаккумулятор. Конструктивно – это не что иное, как самый обычный бак, который внутри имеет специальную упругую перегородку (чаще всего – резиновую). Когда давление повышается, перегородка растягивается, а когда понижается – то сжимается, выдавливая необходимый запас воды в систему. Вместо перегородки может применяться и упругая емкость. Но принцип работы тот же самый.

Насосная станция — комплексная система для перекачки жидкостей из одного места в другое.

Насосная станция предполагает и наличие узла управления, который должен определять, когда следует включить насос. Также обычно в комплекте идет манометр, который показывает существующее на настоящий момент давление воды в системе.
