Общие рекомендации по размещению элементов вентиляции
Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.
- При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
- Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
- Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
- Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.
Определение высоты трубы относительно кровли.
- В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
- Крыши сложной формы требуют большого количества вентиляционных элементов.
Устройство вентиляционной шахты
Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:
- одна большая – порядка 300х600 мм;
- две маленькие – порядка 150 мм.
Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.
Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.
В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.
Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе
При расчете системы разрежение, которое создает ветер, не принимается во внимание
Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.
Высота трубы
Размер трубы, располагающейся над кровлей, указывается СНиП:
- При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
- На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
- Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
- При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.
Выбор места для трубы
Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.
В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.
Пожаробезопасность
При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.
Технические факторы
Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

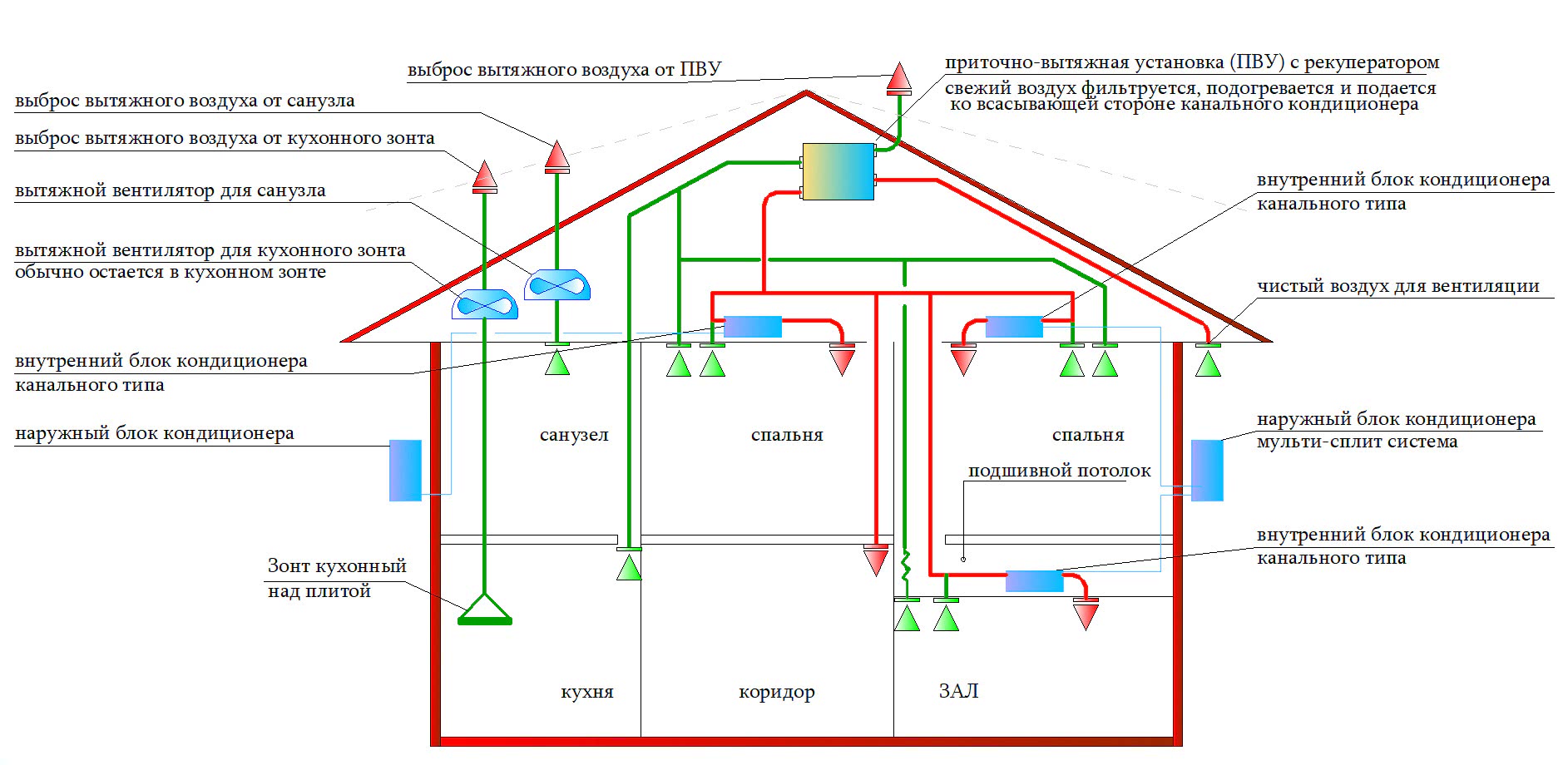

Схемы работы домашней вентиляции
Рассматривая самые разные схемы системы вентиляции, необходимо понимать, что при проектировании воздуховодов их можно в частном доме вывести в один вентканал. А можно развести по разным.
Какой выбрать – зависит исключительно от площади дома, количества комнат, и наличия большого числа таких помещений, как кухня, гараж, ванная, туалет. Именно они производят наиболее загрязненный воздух.
Диаметры воздушных труб составляют минимум 150 мм. Прокладывать их в проемы надо с незначительным наклоном на улицу.
Естественно, что для многоквартирных домов единственный разумный выход – это когда у каждой квартиры будет присутствовать свой собственный вентканал. В противном случае соседи сверху, рискуют получать порцию несвежего воздуха от соседей снизу, которая будет забрасываться по общему стояку.
Свежий воздух, оптимальная влажность и отсутствие неприятных запахов – вот ее главные задачи.
Какая схема лучше для коттеджа
Если же говорить о схеме для частных строений, то тут надо рассматривать общую площадь дома. Дело в том, что если жилье имеет достаточно большую площадь в основании, то собрать все воздуховоды в одну общую трубу, выходящую на крышу – не предоставляется возможным. А если и реализовать такую схему, то количество воздуха, высасываемого из помещений, будет достаточно мало. То есть, фактически, система воздуховода не будет справляться со своей основной функцией.
Профессионально установленная система вентиляции качественно справляется со своей основной задачей.
Лучше, если будет сделано несколько основных вентканалов, каждый из которых будет отдельно выходить на крышу в виде трубы.
Как лучше рассчитать вентиляцию в частном доме через крышу без потери тепла зимой
Для того, чтобы сделать правильные расчеты, необходимо учитывать санитарно-гигиенические нормы, и площадь помещений.
Если вы планируете жить в частном доме и в холодное время, важно, чтобы в нем была хорошо налажена вентиляция.
Если рассчитывать по гигиеническим требованиям, необходимо учитывать то количество человек, которое регулярно или периодически находится в помещении. Так, на 1 лицо, которое периодически присутствует в комнате, нужно 20 м3 притока свежего воздуха за 1 час. Тогда как на постоянно находящегося – уже потребуется 60 м3.
Если учитывать кубатуру помещения, то стоит иметь в виду, что нужно использовать специальную таблицу кратности.
Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего указаниям ГОСТ 30494.
Как, например, если спальня составляет 100 м3, то приток воздуха в ней должен быть равен 100 м3.
Расчет системы вентиляции
Нормативный объем приточного воздуха
Обычно в жилых зданиях используются системы естественной вентиляции. В этом случае наружный воздух поступает внутрь помещений через фрамуги, форточки и специальные клапаны, а его удаление происходит с помощью вентиляционных каналов. Они могут быть приставными или располагаться во внутренних стенах. Возведение вентиляционных каналов во внешних ограждающих конструкциях не допускается из-за возможного образования конденсата на поверхности и последующего повреждения сооружений. Кроме того, охлаждение может снижать скорость воздухообмена.
Обеспечение естественного притока воздуха с помощью проветривания
Определение параметров вентиляционных труб для жилых зданий осуществляется на основании требований, регламентируемых СНиП, и другими нормативными документами. Кроме того, важен и показатель кратности обмена, который отражает эффективность функционирования вентиляционной системы. Согласно ему объем притока воздуха в помещение зависит от его назначения и составляет:
- Для жилых зданий —3 м3/час на 1 м2 площади, независимо от числа людей, пребывающих на территории. По санитарным нормам для временно находящихся достаточно 20 м3/час, а для постоянных жителей — 60 м3/ час.
- Для подсобных сооружений (гараж и т.п.) —не менее 180 м3/час.
Чтобы рассчитать диаметр труб для вентиляции, в качестве основы берут систему с естественным притоком воздуха, без установки специальных устройств. Самый простой вариант — воспользоваться соотношением площади помещения и сечения вентиляционного отверстия.
В жилых зданиях на 1 м2 необходимо 5,4 м2 сечения воздуховода, а в подсобных — около 17,6 м2. Однако менее 15 м2 его диаметр быть не может, иначе не обеспечивается циркуляция воздуха. Более точные данные получаются при помощи сложных расчетов.
Алгоритм определения диаметра вентиляционной трубы
На основании таблицы, приведенной в СНиП, производится определение параметров вентиляционной трубы на основании кратности воздухообмена. Она представляет собой величину, которая показывает, сколько раз в течение часа происходит замена воздуха в помещении, и зависит от его объема. Прежде чем определить диаметр трубы для вентиляции, выполняют следующее:
- Вычисляют объем каждого помещения, путем перемножения трех его размеров.
- Определяют необходимый объем воздуха согласно формуле (отдельно для каждого помещения)
- Обычно для большинства комнат нормируется или вытяжка, или приток. В некоторых помещениях нужно обеспечить и поступление воздуха, и его своевременное удаление.
- Все значения L нужно округлить в сторону увеличения таким образом, чтобы получить цифру, кратную 5.
- Для тех помещений, где необходим только приток или вытяжка, расчетный объем воздуха суммируют отдельно.
- Составляют баланс, в котором суммарные объема притока и вытяжки должны совпадать.
- Определив необходимый объем воздуха для всего жилья, по диаграмме находят диаметр трубы для вытяжки. При этом необходимо учитывать, что скорость в центральном воздуховоде не должна превышать 5 м/с, а в его ответвлениях — 3 м/с.
Диаграмма для определения диаметра вентиляционной трубы
Варианты вентиляции в частном доме
Вентиляция помещения необходима для того, чтобы создать оптимальные условия для жизни людей и существования предметов мебели и техники, находящейся в доме.
Если в многоквартирных домах все уже дано сделано специалистами, возводившими здание, то при строительстве частной недвижимости этот вопрос часто упускают.
Иногда обустройство вентканалов считают лишней тратой времени и денег. Однако они являются обязательной частью реализации проекта, обеспечивающей благоприятные для жизни условия и длительные сроки эксплуатации строительных конструкций
Это в корне ошибочное мнение. Затхлый воздух, потеющие окна, неприятные запахи с санузлов и ароматы жареной пищи вместе с чадным дымом будут попадать во все помещения и даже в спальню. Без правильно спроектированной и собранной системы вентиляции комфортная жизнь обитателей дома будет под угрозой.

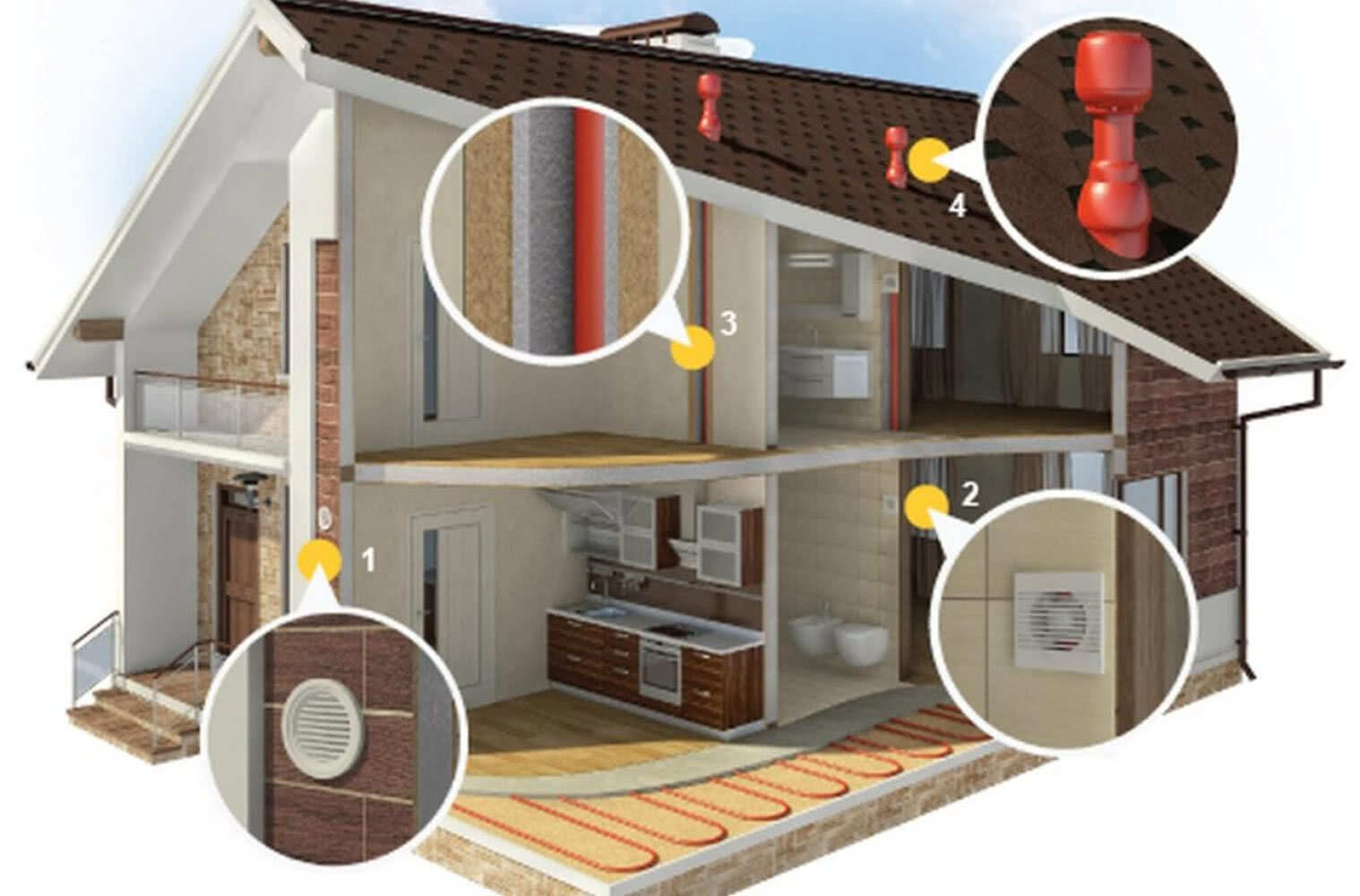

Вентиляция в частном доме может быть:
- естественной;
- механической;
- смешанной.
Первый тип основан на естественном процессе циркуляции воздушных масс. Никакие механизмы для нагнетания воздуха в дом не используются. Он попадает с улицы, проникая сквозь окна с микропроветриванием или приточные клапаны, организованные в наиболее подходящих для этого местах.
По комнатам дома, в которых не установлены клапаны, воздух циркулирует через дверные проемы и сквозь щели между дверью и полом.
Отработанный воздух покидает дом также естественным путем сквозь вентиляционные шахты, устроенные в одной из стен дома (+)
При механическом типе устройства вентиляции применяются вентиляторы и специальное приточное оборудование. Нужный объем чистого воздуха подается в каждую комнату здания, а отработанный выводится наружу. Это более сложная система, применяемая для больших загородных домов и коттеджей.
Смешанный вариант вентиляции предполагает использование первого и второго типа. Это может быть установка механических приточных клапанов в компании с естественной вытяжной системой удаления воздуха через вентшахты в ванной и на кухне. Или же наоборот – приток естественный, а для удаления применяется механическое оборудование.

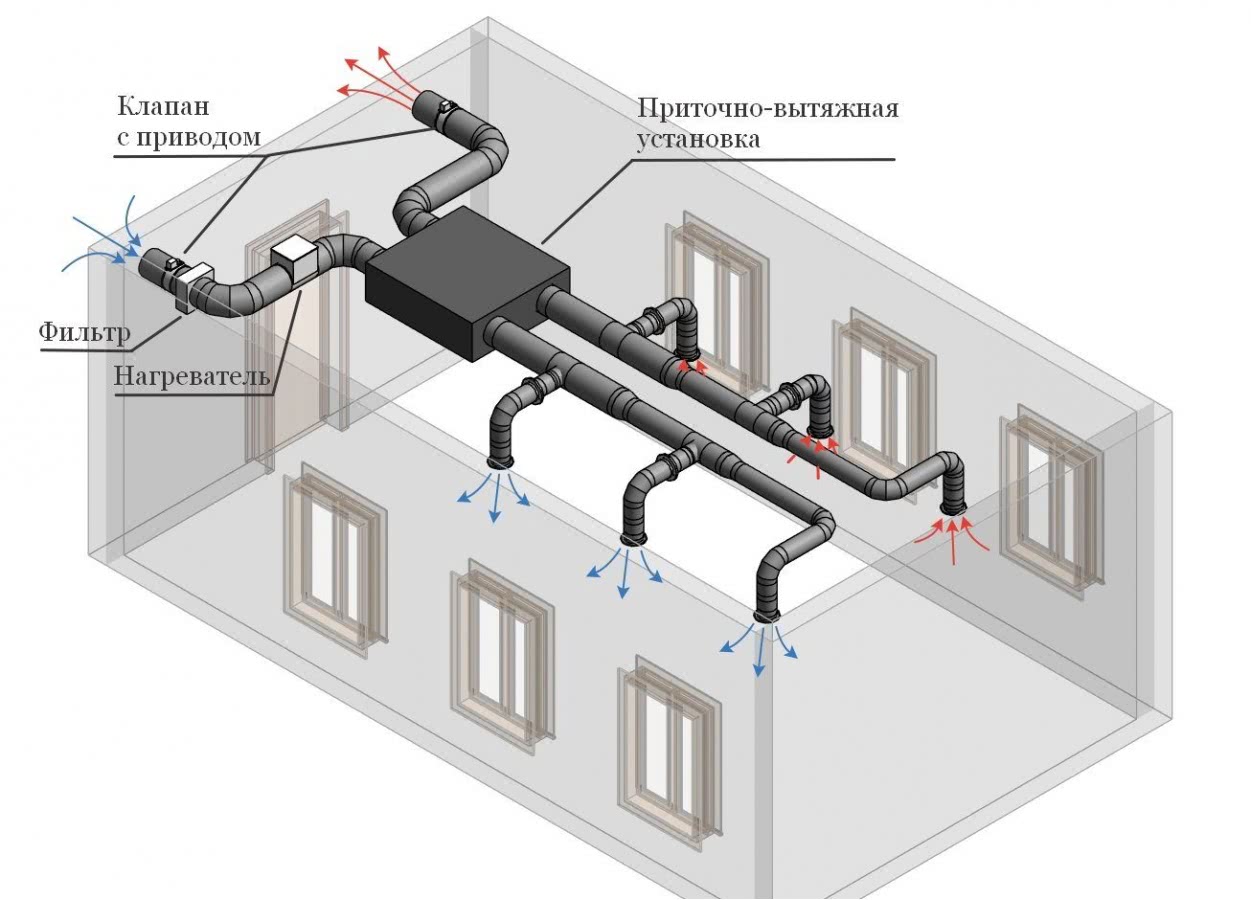

Механическая система вентиляции с принудительным движением воздуха состоит из оборудования, требующего периодического ремонта или замены. Чаще всего нужно менять фильтры (+)
Основные преимущества естественного типа:
- энерогонезависимость;
- наиболее дешевая стоимость;
- не требует ремонта;
- минимальное обслуживание;
- можно организовать своими руками.
Кроме положительных моментов этот тип вентиляции имеет существенные минусы. Если бы все было идеально, то прочие варианты обустройства просто не использовались бы. Основные недостатки – зависимость от температуры воздуха и погодных условий, ограниченная площадь обслуживания.
Другими словами, при естественной вентиляции в жаркое время года можно забыть о существовании вентсистемы в доме
Механическая система удобна в использовании, ведь может обслуживать любую площадь дома/коттеджа и совершенно не зависит от погоды. Более того, ею можно управлять по своему усмотрению, поддерживая комфортный температурный режим в помещениях.
Многие системы принудительной вентиляции, имеющие датчики для отслеживания состояния микроклимата в помещении, управляются с помощью пульта
Дополнительные возможности по подогреву поступающего воздуха, по ионизации и увлажнению воздушных масс комнаты и прочее можно организовать путем установки соответствующего оборудования в систему вентиляции.
Основные недостатки механического способа вентилирования:
- более высокая стоимость оборудования;
- потребность в ремонте и периодической замене отдельных элементов системы;
- зависимость от электроснабжения;
- может понадобиться профессиональная установка и настройка оборудования.
Учитывая положительные и отрицательные качества типов вентиляции, для загородных домов и коттеджей чаще всего применяют смешанный тип. Это оправдано с экономической точки зрения и вполне выполнимо собственными руками.
Эффективный процесс тяги
Появляется некая разница, если показатели температуры воздуха за пределами помещения и внутри его имеют разные показатели. И чем больше это отличие, тем с большей силой воздушные массы из помещения поднимаются ввысь. Если же на улице достаточно тепло, то тяга уменьшается, а сама результативность вентиляции падает. Кроме этого, на интенсивность тяги влияют параметры сечения трубы и размеры вентиляционных каналов.
Процесс тяги изнутри наружу
Стоит заметить, что проектирование и проведение соответствующих подсчетов для системы вентиляции нужно сделать на начальных этапах. Исправления в процессе проведения работ сделать практически нереально. Специалисты утверждают, что комнаты, которые находятся примерно на одном уровне, должны иметь одинаковую длину каналов вентиляции, в противном случае эффективность всей системы может резко упасть.
Существуют следующие особенности выбора параметров вентиляционной трубы:
- сечение канала должно быть не меньше 16 см 2, если труба выполнена из нержавеющей стали;
- сторона канала должна составлять не меньше 10 см, а наиболее распространенный вариант – 14 см. В этом случае его длина будет примерно 3 м;
- при невозможности создания одинаковой длины каналов, для всех помещений здания применяются вентиляционные решетки.
Если расчеты проведены правильно, то вы увидите, для чего нужна вентиляционная труба в каждом доме. Она обеспечит поступление свежего и вывод загрязненного воздуха до трех раз в течение всего одного часа.
Вне зависимости от вида вентиляционных систем, для беспрепятственного движения воздушных масс по всему зданию устанавливаются особые переточные решетки. При правильной организации перетока воздуха наиболее грязное помещение будет вентилироваться в самую последнюю очередь. В соответствии с этим принципом вытяжка монтируется в туалете или на кухне.
Вентиляция при ветреной погоде
Дымовые трубы
На что влияет дымовая труба
Как мы упоминали выше, высота дымовых труб влияет на множество аспектов работы отопительной системы. Однако для нас ключевыми будут такие моменты как КПД котла (если проектирование дымовых труб здания было проведено с ошибкой – возможно снижение КПД от 95 до 60%) и расход топлива.
Вот почему, приступая к обустройству отопительной системы, необходимо учесть не только номинальную высоту дымоходной трубы, но и материал, из которого она будет изготовлена, и ее сечение, и конфигурацию. Да и расположение дымовой трубы проект должен определять с учетом того, какое отопительное устройство используется – котел, печь или камин.
https://youtube.com/watch?v=APG7VLXArMI
Выбор высоты трубы
И все же, говоря о тонкостях обустройства дымохода, нельзя обойти самый главный вопрос — какой высоты должна быть дымовая труба?
С одной стороны, все просто: выше труба – больше тяга. Однако, если сделать слишком высокую дымовую трубу – возрастет аэродинамическое сопротивление движению образующихся в котле или печи продуктов сгорания. Дым движется вверх медленнее, постепенно остывает, отдавая свою теплоту стенкам трубы.
В результате снижения температуры масса продуктов сгорания увеличивается – и соответственно, уменьшается тяга. Вот почему даже самая высокая дымовая труба не является гарантией устойчивой тяги.
Дымовая труба на наклонной крыше
Также нужно учитывать, где именно расположена дымовая труба. Если дымоход находится ниже уровня конька крыши, то тяга будет непостоянной, так как на нее будет очень сильно влиять направление ветра.
Именно поэтому СНиП 2.04.05-91 выдвигает к высоте дымовых труб следующие требования:
- Высота трубы, начиная от колосниковой решетки до устья трубы должна быть не менее 5 метров, а желательно – 6 метров и более
- Труба, расположенная на плоской кровли без большого парапета, должна быть не менее 0,5 м высотой
- Труба, расположенная на расстоянии до 1,5 метра от конька или парапета, должна минимум на 0,5 м возвышаться над их уровнем
- При расположении трубы дымохода на расстоянии от 1,5 до 3 метров от конька или парапета ее устье должно быть на уровне этих элементов кровле
- Если труба расположена дальше, чем в 3 метрах от конька – ее устье может быть расположено не ниже линии, проведенной от конька вниз под углом в 10 градусов к горизонтали
Выбор высоты дымохода
Хомут для растяжек
Однако правильный выбор высоты трубы – это только полдела. Трубу выбранной высоты необходимо еще и правильно установить.
Техника возведения дымовой трубы зависит от материала, который будет использован, однако для любой дымовой трубы будет справедливым следующее требование: если высота трубы над уровнем кровли (от подножья трубы до ее устья) превышает 1,2 м, обязательной является установка растяжек. Для закрепления растяжек на саму трубу надевается специальный хомут, а противоположные концы растяжек надежно закрепляются на крыше.
Расчетное определение высоты дымовых труб
Итак, мы подошли к вопросу, который волнует многих начинающих строителей — как рассчитать высоту дымовой трубы?
Когда проводится расчет высоты трубы, необходимо учитывать следующие факторы:
- Коэффициент, показывающий уровень рассеивания продуктов сгорания в атмосфере
- Коэффициент, показывающий скорость оседания продуктов сгорания
- Масса выделяемых продуктов сгорания за единицу времени
- Количество труб
Далее все эти данные подставляются в уравнения, определяющие высоту трубы, достаточную для обеспечения требуемой тяги. Однако высокая сложность данных уравнений делает такой расчет крайне трудоемким.
Труба выше конька
Альтернативой данным расчетам (к слову, производить их должны все-таки профессиональные теплотехники) может стать использование программ-калькуляторов для определения высоты дымовых труб.
В интернете существует множество как онлайн-, так и оффлайн-версий подобных программ, которые за несколько секунд могут произвести расчет дымовой трубы, и предоставить вам все необходимые для работы параметры.
Как видите, верное определение высоты дымовой трубы является необходимым условием оптимальной роботы дымохода, да и всей отопительной системы в целом
Поэтому, если вы хотите, чтобы в вашем доме было тепло, а дымоход работал «как часы» — уделите пристальное внимание рекомендациям которые приводятся в этой статье
Принципы выбора вентиляционной трубы
Воздуховоды для монтажа вентиляции должны обеспечивать прохождение потока воздуха согласно показателям, указанным в проектных документах. Кроме того, им необходимо отличаться:
- герметичностью;
- устойчивостью к возгоранию;
- минимальными размерами;
- соответствием санитарно-гигиеническим нормам, в том числе и по уровню производимого шума.
Виды воздуховодов и особенности использования
В зависимости от различных характеристик трубы под вентиляцию классифицируют по следующим признакам:
- форме сечения;
- используемым материалам.
Самыми востребованными являются воздуховоды с сечением круглой или квадратной формы. Круглые трубы проще в изготовлении, требуют меньше материала и обладают хорошими аэродинамическими показателями. Воздуховоды квадратного и прямоугольного сечения сложнее в производстве, больше весят и отличаются повышенным уровнем шума. Зато они занимают меньше места и легко вписываются в помещение с подвесными потолками. Обычно вентиляционная труба прямоугольная используется для установки в административных зданиях, квартирах многоэтажных домов и загородных коттеджах. Круглые воздуховоды больше востребованы в производственных помещениях, где важнее функциональность, а не эстетические характеристики.
Воздуховоды круглого сечения
В качестве сырья для изготовления вентиляционных труб используют:
- Оцинкованную сталь. Она отличается устойчивостью к появлению коррозии, сохраняет свои характеристики в условиях умеренного климата и может использоваться в помещениях с повышенной влажностью.
- Нержавеющую сталь. Ее применяют для изготовления воздуховодов, которые обеспечивают перенос потоков воздуха при температуре до + 500 ⁰C. Вентиляционные трубы из жаростойкой стали применяются в условиях воздействия агрессивной среды — на заводах тяжелой промышленности.
Прямоугольные вентиляционные трубы из нержавеющей стали
- Металлопластик. Воздуховоды такого типа производят, соединяя два слоя металла вспененным пластиком. Они отличаются хорошей прочностью, небольшим весом, не требуют дополнительной теплоизоляции и имеют эстетичный вид. Однако высокая стоимость ограничивает круг использования металлопластиковых вентиляционных труб.
-
Пластик. Воздуховоды из полимеров незаменимы для переноса агрессивных воздушных масс на предприятиях химической, пищевой и фармацевтической промышленности. Основным материалом для их производства является ПВХ, который устойчив к воздействию влаги, испарений щелочей и кислот. Гладкая поверхность полимерных труб обеспечивает минимальные потери давления воздушного потока при движении, а герметичность соединений отдельных элементов препятствует попаданию переносимых масс в окружающую среду. В системах приточной вентиляции востребованы трубы из полиэтилена, а их аналоги из стеклоткани применяются для стыковки воздухораспределителей и вентиляторов.
Кроме того, воздуховоды могут различаться конструктивным исполнением и жесткостью. В зависимости от способа производства они бывают прямошовными, спирально-навивными и спирально-сварными, а по жесткости — гибкими и жесткими.
Наиболее востребованными являются вентиляционные трубы жесткого типа, круглого или квадратного сечения. Они используются для сооружения систем с высокими требованиями по прочности и характеризуются простотой эксплуатации и монтажа, но требуют надежного крепления, так как обладают значительным весом.
Гибкие воздуховоды
Гибкие воздуховоды представляют собой гофрированный рукав, основой которого служит стальная арматура из проволоки, а для изготовления стенок применяют металлизированный полиэфир. Они отличаются небольшой массой, просты в монтаже и обслуживании. К недостаткам гофрированных воздуховодов относят низкую звукоизоляцию и рифленую поверхность, которая снижает скорость потока воздуха при его перемещении. Какие трубы для вентиляции следует выбрать, определяют, учитывая и эти характеристики.
Гибкий воздуховод с теплоизоляцией
Для скрепления воздуховодов при монтаже системы вентиляции в частном доме используют фланцевое или бесфланцевое соединение. Во втором случае в качестве фиксирующего элемента служат бандаж из тонкой листовой стали и металлические рейки. При фланцевом соединении воздуховоды скрепляются между собой фланцами, а для герметичности используют уплотнители.
Зависимость вентиляции от показателей температур
Как уже упоминалось, большую роль играет температурная разница внутри и вне помещения. Чем она значительнее, тем лучше тяга. Чтобы такой процесс проходил в постоянном режиме, необходимо следить за состоянием вентиляционной шахты и не позволять ей охлаждаться. Для этого ее размещают во внутренних стенах комнат. Если нет такой возможности, то вентиляционную шахту размещают вне помещения, но тогда необходимо ее обернуть теплоизоляционным слоем. Такую защиту также стоит применить и для открытых участков труб.
Все моменты, связанные с укладкой теплоизоляции, необходимо учитывать еще во время создания проекта сооружения вентиляционной системы, в противном случае может просто не оказаться места для изолирующего материала.
Кроме теплоизоляции, для вентиляционной трубы применяют и обогрев, если ее расположение находится вблизи горячих труб. В этом случае трубам не страшно охлаждение, что делает процесс вентиляции эффективным. Однако недостатком будет то, что тяга на данном участке больше, чем на остальных. Это может стать причиной нарушения слаженной работы всей конструкции в целом: чем больше использована высота вентиляционного отверстия, тем больше будет перебоев.
5 Правила утепления
Внутренняя термоизоляция не только предотвращает появление конденсата, но и значительно улучшает аэродинамические характеристики системы в целом, делая ее функционирование более эффективным. Кроме того, конструкцию можно утеплить снаружи — это необходимо для повышения рабочих параметров вентиляционного канала. Внешняя теплоизоляция системы имеет ряд преимуществ:
- 1. Уменьшает теплоотдачу, что положительно действует на уровень тяги.
- 2. Снижает шум и вибрации, сопровождающие работу системы.
- 3. Минимизирует риск появления плесени и наледи из-за чрезмерной влажности.
- 4. Риск возгорания сводится к минимуму.
Выбирать термоизоляционные материалы необходимо, учитывая определенные факторы. Некоторые из них:
- 1. Габариты вентиляционной шахты на кровле, ее строение.
- 2. Показатели проводимости тепла используемых материалов.
- 3. Присутствие точки росы.
- 4. Температурные различия между внутренней основой и строением комплекса вентиляции.
Следует обратить внимание, что на кирпичных системах не образуется конденсат, поэтому проводить их термоизоляцию совсем необязательно. Для внешнего утепления зачастую используются плиты для фасада на основе гипсошлака и так далее. Процесс состоит из нескольких этапов:
Процесс состоит из нескольких этапов:
- 1. Сначала проводится подготовка поверхности — очистка, демонтаж слабых участков. Затем ее обрабатывают грунтовкой.
- 2. Для крепления плит используется специальная клеящая смесь. С ее помощью выполняется окантовка и монтаж нашлепка.
- 3. Затем устанавливают фасадные дюбеля. Это делают после полного отвердевания клеящей смеси.
- 4. Установка укрепляющей основы, сделанной из клея и материалов на основе стеклоткани.
- 5. После высыхания клея поверхности обрабатываются грунтовкой. Затем осуществляется отделка штукатуркой.
Как правильно рассчитать параметры
Основными расчетными характеристиками рассматриваемой конструкции являются высота и сечение. При вычислении высоты существуют некоторые правила определения этого параметра:
- чтобы обеспечить нормальную тягу, дымоотводящий канал должен иметь общую высоту не менее 5 м;
- если крыша скатная и дымоход расположен в 1,5-3 м от свода, то труба должна располагаться с ним на одной высоте;
- при возведении дымохода на расстоянии не более 1,5 м от конька или при наличии на крыше дополнительных элементов край трубы должен находиться на 0,5 м выше самой высокой точки;
- если труба установлена дальше чем на 3 м от конька, то ее высота вычисляется так, чтобы горизонталь, проведенная от конька, и прямая, которая соединяет конек с дымоходом, образовывали угол, примерно равный 10˚.
Чтобы определить сечение трубы и не прибегать к сложным математическим расчетам, нужно придерживаться определенных рекомендаций:
- если мощность системы обогрева не превышает 3,5 кВт, следует ориентироваться на сечение 0,14*0,14 м;
- при мощности оборудования 4-5 кВт оптимальными параметрами внутреннего отверстия дымохода будут 0,14*0,2 м;
- для приборов мощностью 5-7 кВт нужна труба сечением 0,14*0,27 м.
Для правильного расчета проходного отверстия потребуются такие параметры:
- Количество топлива, сжигаемое в отопительной технике за час. Узнать его можно из документации к оборудованию.
- Температура газа на входе в дымоход. Выясняется аналогичным образом из характеристик приборов и в основном имеет значения +150…+200°С.
- Высота трубы.
- Скорость движения газов по дымоотводу (2 м/с по умолчанию).
- Значение естественной тяги (4 Па на 1 м трубы).
При вычислении сечения основным параметром является количество сжигаемого топлива, при этом используют следующую формулу: F= (π *d2)/4.
Для подсчета диаметра в соответствии с отопительным оборудованием применяют такую формулу: d2=4*F/ π.
Чтобы вычислить сечение дымохода, необходимо выяснить объем газов на входе в дымоход. Параметр определяют исходя из количества топлива по следующей формуле:
Vтоплива — коэффициент в зависимости от вида топлива, который определяется по таблице;
B — количество топлива в кг, сжигаемое в час;
t — температура газа, табличное значение, которое фиксируется на выходе из дымового канала.
Заключение
Если крыша плоская или имеет небольшой скат в 5-10 о , то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.
Вопрос :
Где регламентируется высота вентшахт (естественная вытяжная вентиляция) на плоской кровле с парапетом?
Ответ :
Правила и нормы технической эксплуатации жилищного фонда (утв. постановлением Госстроя РФ от 27 сентября 2003 года N 170)
4.6.1.27. Следует обеспечить достаточную высоту вентиляционных устройств. Для плоских кровель высота вентшахт должна быть на 0,7 м выше крыши, парапета или др. выступающих элементов здания, высота канализационной вытяжной трубы должна быть выше края вентшахты на 0,15 м.
СП 2.3.6.1079-01 «Санитарно-эпидемиологические требования к организациям общественного питания, изготовлению и оборотоспособности в них пищевых продуктов и продовольственного сырья»
IV. Требования к условиям работы в производственных помещениях
4.6. Устройство и оборудование выбросов систем местной вытяжной вентиляции не должны влиять на ухудшение условий проживания и пребывания людей в жилых домах, помещениях и зданиях иного назначения.
Система вытяжной вентиляции организаций, расположенных в зданиях иного назначения, оборудуется отдельно от системы вентиляции этих зданий. Шахты вытяжной вентиляции выступают над коньком крыши или поверхностью плоской кровли на высоту не менее 1 м.
СП 2.3.6.1066-01 «Санитарно-эпидемиологические требования к организациям торговли и обороту в них продовольственного сырья и пищевых продуктов»
4.4. Система вентиляции организаций торговли, расположенных в жилых домах и зданиях иного назначения, оборудуется отдельно от системы вентиляции этих зданий. Для складских помещений продовольственных и непродовольственных товаров в организациях торговли системы вентиляции оборудуются раздельными.
Шахты вытяжной вентиляции выступают над коньком крыши или поверхностью плоской кровли на высоту не менее 1 м.
Для плоских кровель высота вентшахт должна быть на 0,7 м выше крыши, парапета или др. выступающих элементов здания, для организаций общественного питания и торговли пищевыми продуктами шахты вытяжной вентиляции выступают над коньком крыши или поверхностью плоской кровли на высоту не менее 1 м.
Для эффективной работы вентиляционной системы важно правильно рассчитать высоту вентканалов над кровлей, через которые выходит отработанный воздух. Ошибка в расчетах, когда труба расположена слишком низко относительно крыши, приведет к тому, что отработанный воздух будет поступать обратно в помещение, поскольку возникнет обратная тяга. Если же труба будет располагаться слишком высоко, то работа отопительных приборов в помещении не будет эффективной: теплый воздух быстро выходит на улицу, и помещение нагревается слабо
Следовательно, от высоты трубы вентканала зависит расход топлива и атмосфера в помещении
Если же труба будет располагаться слишком высоко, то работа отопительных приборов в помещении не будет эффективной: теплый воздух быстро выходит на улицу, и помещение нагревается слабо. Следовательно, от высоты трубы вентканала зависит расход топлива и атмосфера в помещении.
