Вытяжка для мангала в беседке из стальной бочки своими руками

Сборка собственного варианта

Для успешного завершения всего проекта понадобятся такие компоненты вытяжки:

  • листовой металл;
  • уголки с размером 25×25×2 мм;
  • заклепки и саморезы;
  • огнестойкая краска;
  • сварочный аппарат;
  • болгарка;
  • дрель;
  • заклепочник.

Первым делом потребуется собрать каркас вытяжки, чтобы впоследствии обшить ее металлом. Размеры изделия будут зависеть от размеров используемого мангала. Всего потребуется изготовить три части каркаса:

  • основание;
  • купол;
  • переход на трубу.

Основание необходимо, чтобы вся конструкция держалась на мангале или закрывала боковые стенки от порывов ветра. Необходимо рулеткой произвести замеры мангала, чтобы правильно подобрать размер вытяжки. Следующим шагом производится подготовка уголка к обработке. Для этого он очищается от ржавчины или отмывается от заводской консервирующей смазки. Следующим шагом является нарезка заготовок вытяжки из металлического уголка.

Первым модулем, который будет изготовлен является основание. Его основой служит прямоугольник. Меньшая его сторона равна высоте основания, а большая – длине мангала. Хорошо, если торцы заготовок этого треугольника будут иметь угол в 45 градусов. После этого они выкладываются на ровной поверхности и прихватками сварки объединяются в общую конструкцию. После прихваток необходимо проверить углы и выполнить полную проварку швов. Когда прямоугольник готов, к нему можно приварить боковые стенки. Их высота равна высоте прямоугольника, а ширина – глубине мангала. В результате должен получиться ящик без одной из стенок.

Следующим модулем, который будет собран, является основание купола вытяжки. Он собирается по образцу предыдущего изделия, только в нем присутствуют все стенки и его высота несколько меньше, чем у опорного основания. Пример можно видеть на иллюстрации выше. Теперь необходимо изготовить основание переходника на трубу. Оно представляет собой небольшой квадрат. Он также собирается методом сварки из металлического уголка, как показано на иллюстрации ниже.

Когда он будет готов, можно перейти к фиксации перемычек, которые будут находиться под углом. Вымеряется желаемая высота вытяжки и делается нарезка заготовок. После этого они привариваются одной стороной к основанию вытяжки, а другой к подготовленному ранее квадрату.

Следующим шагом будет сборка параллелепипеда, который будет выполнять роль трубы. Его размеры могут отличаться в зависимости от проекта, но конструкция остается такой, как показано на картинке выше. По готовности всех элементов их можно окрасить в серый или другой цвет. Главным требованием является устойчивость краски к высоким температурам. Когда все компоненты высохли, можно приступить к их обшивке. Для этого используется оцинкованный металл или нержавеющая сталь. Для каждого модуля делается выкройка стенок, по возможности она должна быть такой, чтобы охватывать все стороны модуля и фиксироваться только с одной стороны.

Крепится обшивка с помощью заклепок. Для этого размечаются и сверлятся отверстия как в обшивке, так и в раме. Отверстия совмещаются, и в них вставляется заклепка после чего производится фиксация заклепочником. После обшивки основание можно закрепить на мангале, а к нему зафиксировать остальные модули конструкции. Видео о сборке конструкции из оцинкованного металла без каркаса есть ниже.

Как изготовить самостоятельно?

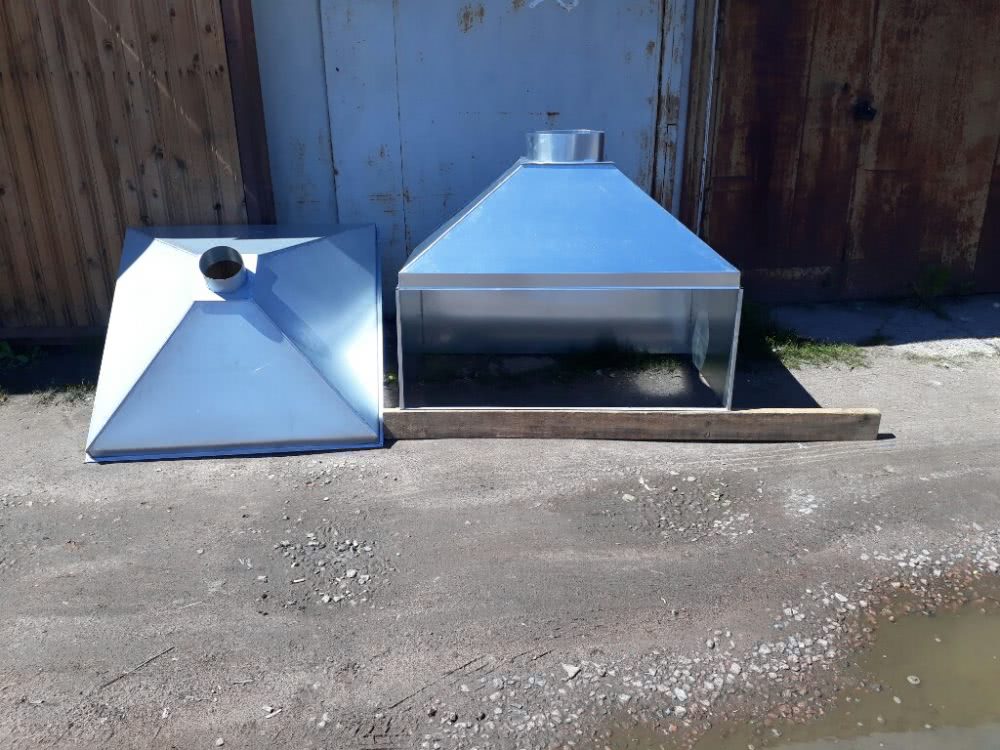

Вытяжка из металла имеет следующие преимущества:

  • небольшой вес;
  • есть возможность установить дополнительные опции;
  • невысокая цена;
  • простота конструкции;
  • легкость в монтаже.

Кирпичная кладка обладает неоспоримым достоинством: такая конструкция может, простоять тысячу лет без видимых повреждений.

Ведь она пагубно сказывается на качестве приготовленных блюд и работе самого воздуховода. Тяга рано или поздно будет снижаться из-за накапливаемой грязи, поэтому лучше всего делать профилактическую чистку.

Важно определиться в самом начале, какой вид вытяжного устройства предпочтителен. Материалы, необходимые для создания металлической вытяжки, просты:. Материалы, необходимые для создания металлической вытяжки, просты:

Материалы, необходимые для создания металлической вытяжки, просты:

  • листы железа 1–3 мм;
  • уголки сечением 30 х 30 х 30 мм;
  • болты;
  • термо-праймер.

Высота зонта может достигать 2 метров, оптимальный размер мангала при этом 110 х 65 см. Зонт компонуется из трех узлов: основания, купола с внутренним креплением и трубы.

Своими руками сделать вытяжку для мангала несложно. Сначала маркером на листе металла делается разметка, которая соответствует ранее начерченным эскизам. Затем с помощью болгарки вырезаются необходимые компоненты, производится компоновка деталей и приваривание стыков.

Кирпичная вытяжка имеет свои особенности. Создается она из специального кирпича (шамотного), замешанного на глине и песке. Глина должна быть определенного сорта и отмачиваться в воде в течение 48 часов. В кирпичной вытяжки делается специальная рама, на которую кладется кирпич. При этом материал должен обрабатываться специальной огнеупорной эмалью.

После этого следует кладка кирпича. Основание, то есть, первый рад, кладется толчковой стороной кирпича, самой короткой. Обычный дымосборник состоит из 9–11 рядов. Кладка делается с таким расчетом, чтобы она сужалась, то есть смещение происходит порядка 16 мм по каждому уровню, по торцевой части 35 мм. Затем кладется из кирпича труба квадратной формы.

Вверху труба составляет сечение 265–265 мм. Эта цифра получена эмпирическим путем, она является оптимальной для работы втяжки, при этом высота трубы составляет порядка 3 метров.

Важно после окончания кладки выдержать не менее 3–4 недель, чтобы конструкция отстоялась для большей прочности. Торопиться использовать «сырое» сооружение нельзя. Это может привести к деформации и растрескиванию материала

Это может привести к деформации и растрескиванию материала.

Поверхность покрывается специальной грунтовкой, которая будет предохранять от воздействия высоких температур. Как видим, в технологическом отношении в таких работах нет ничего сверхсложного, сделать кладку может человек, обладающий минимальными строительными навыками.

При работе следует обязательно использовать защитные очки и перчатки.

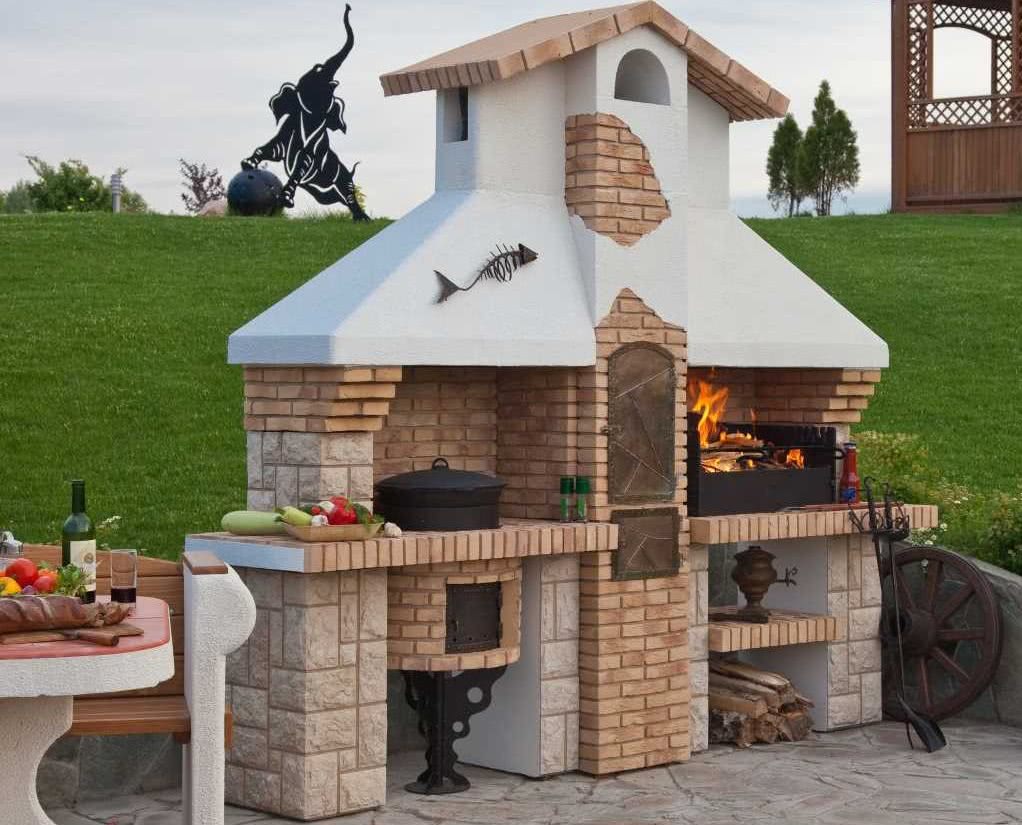

Зонт для мангала: особенности конструирования вытяжки

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

  • Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
  • Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

  1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.

  2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
  3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

  • Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
  • Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
  • Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
  • Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

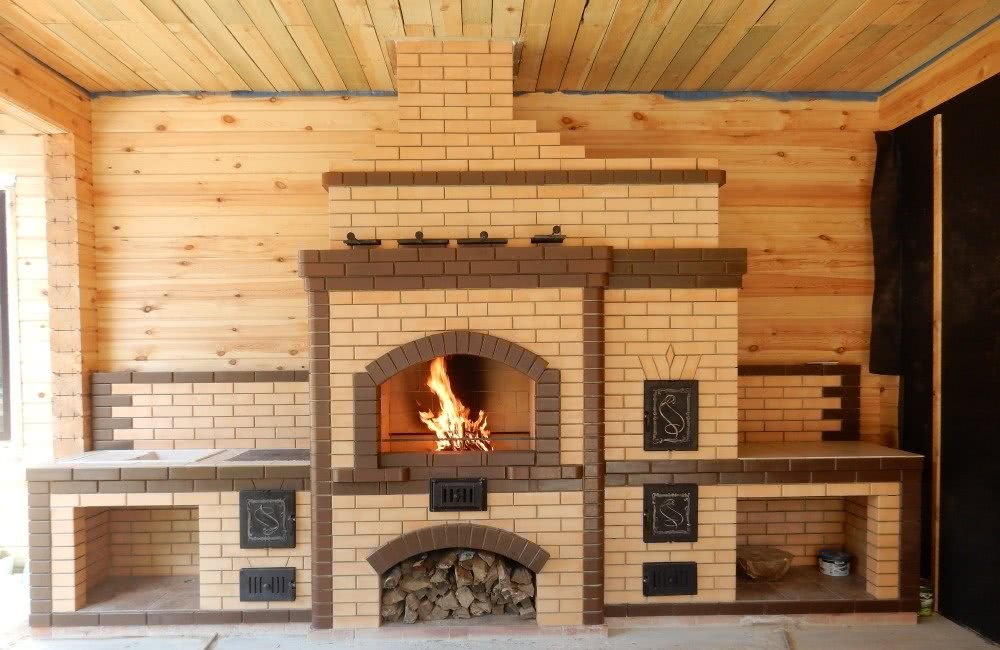

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Как изготовить самостоятельно?

Вытяжка из металла имеет следующие преимущества:

  • небольшой вес;
  • есть возможность установить дополнительные опции;
  • невысокая цена;
  • простота конструкции;
  • легкость в монтаже.

Кирпичная кладка обладает неоспоримым достоинством: такая конструкция может, простоять тысячу лет без видимых повреждений.

Ведь она пагубно сказывается на качестве приготовленных блюд и работе самого воздуховода. Тяга рано или поздно будет снижаться из-за накапливаемой грязи, поэтому лучше всего делать профилактическую чистку.

Важно определиться в самом начале, какой вид вытяжного устройства предпочтителен. Материалы, необходимые для создания металлической вытяжки, просты:. Материалы, необходимые для создания металлической вытяжки, просты:

Материалы, необходимые для создания металлической вытяжки, просты:

  • листы железа 1–3 мм;
  • уголки сечением 30 х 30 х 30 мм;
  • болты;
  • термо-праймер.

Высота зонта может достигать 2 метров, оптимальный размер мангала при этом 110 х 65 см. Зонт компонуется из трех узлов: основания, купола с внутренним креплением и трубы.

Своими руками сделать вытяжку для мангала несложно. Сначала маркером на листе металла делается разметка, которая соответствует ранее начерченным эскизам. Затем с помощью болгарки вырезаются необходимые компоненты, производится компоновка деталей и приваривание стыков.

Кирпичная вытяжка имеет свои особенности. Создается она из специального кирпича (шамотного), замешанного на глине и песке. Глина должна быть определенного сорта и отмачиваться в воде в течение 48 часов. В кирпичной вытяжки делается специальная рама, на которую кладется кирпич. При этом материал должен обрабатываться специальной огнеупорной эмалью.

После этого следует кладка кирпича. Основание, то есть, первый рад, кладется толчковой стороной кирпича, самой короткой. Обычный дымосборник состоит из 9–11 рядов. Кладка делается с таким расчетом, чтобы она сужалась, то есть смещение происходит порядка 16 мм по каждому уровню, по торцевой части 35 мм. Затем кладется из кирпича труба квадратной формы.

Вверху труба составляет сечение 265–265 мм. Эта цифра получена эмпирическим путем, она является оптимальной для работы втяжки, при этом высота трубы составляет порядка 3 метров.

Важно после окончания кладки выдержать не менее 3–4 недель, чтобы конструкция отстоялась для большей прочности. Торопиться использовать «сырое» сооружение нельзя. Это может привести к деформации и растрескиванию материала

Это может привести к деформации и растрескиванию материала.

Поверхность покрывается специальной грунтовкой, которая будет предохранять от воздействия высоких температур. Как видим, в технологическом отношении в таких работах нет ничего сверхсложного, сделать кладку может человек, обладающий минимальными строительными навыками.

При работе следует обязательно использовать защитные очки и перчатки.

Критерии выбора

Для вытяжки над мангалом в обязательном порядке нужен вентилятор – он отвечает за образование необходимой тяги. Притом подойдет не любая модель, здесь накладывают ограничения условия использования: в приоритете жаростойкие высокотемпературные канальные вентиляторы. Показатели, на которые следует ориентироваться:

  • термостойкость – для барбекю подойдет лишь высокотемпературный вентилятор;
  • производительность – выбранное устройство должно создавать уровень тяги, соответствующий расчетным показателям;
  • специфика посадочного гнезда – производители предлагают изделия с прямоугольными и круглыми каналами, их форма и габариты должны подходить к сечению имеющегося дымохода.

В Москве и регионах можно встретить центробежные и осевые версии вентиляторов, последние более удобны благодаря своей компактности, но они сильнее шумят при работе. Механизм монтируется вне помещения, в котором эксплуатируется мангал – так можно снизить интенсивность производимых звуков и обеспечить отводимым газам период на остывание.

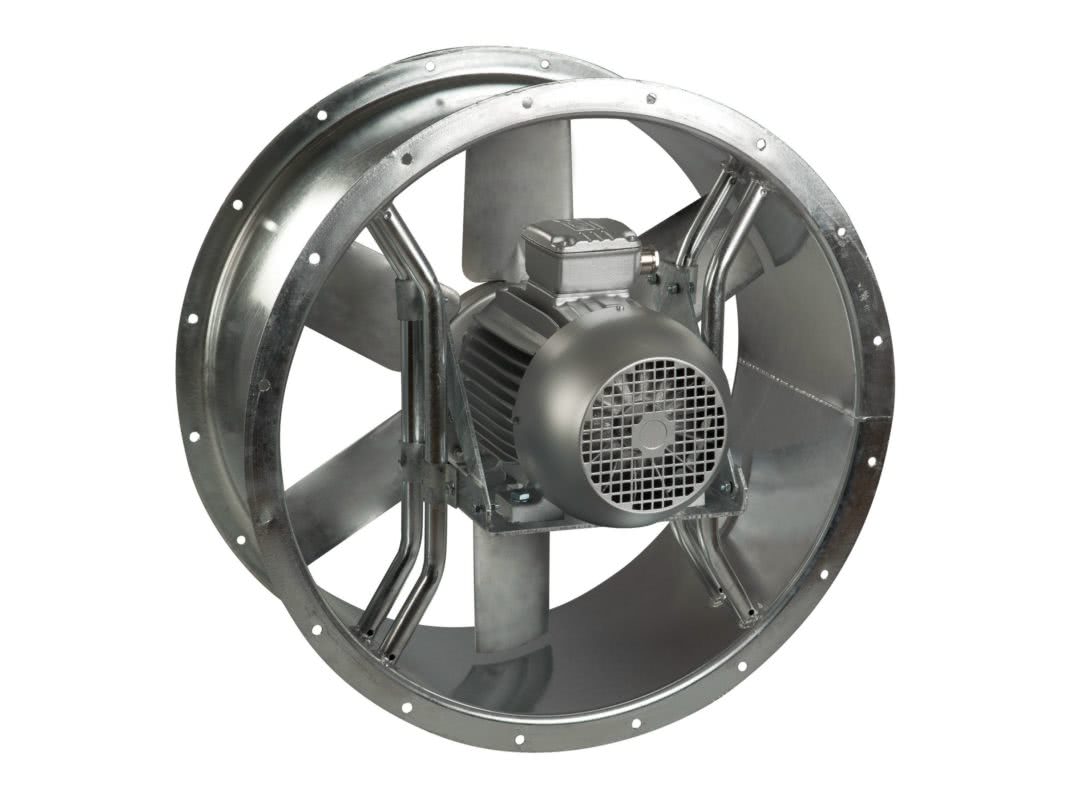

Осевой вентилятор для мангала

Крыльчатка вентилятора должна быть выполнена из термостойкого пластика или металла, желательно, чтобы он мог функционировать и при отрицательных температурах.

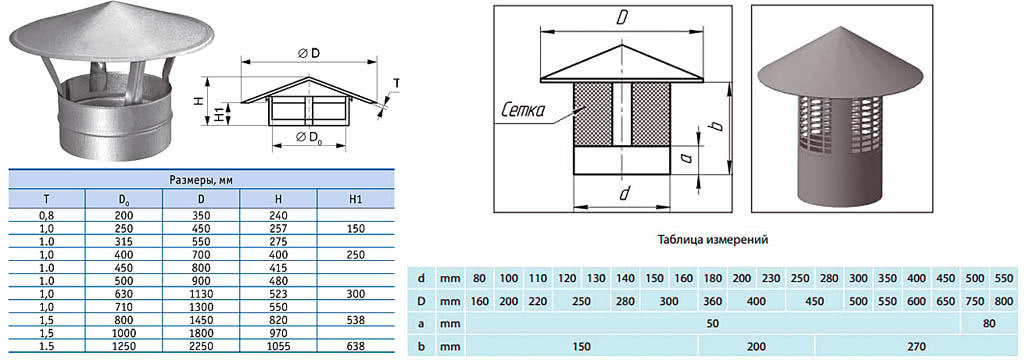

Что такое зонт дымохода и зачем он нужен

Зонт на трубу – устройство, которое располагается на вершине трубы дома и несет в себе несколько функций. По внешнему виду выделяют такие основные типы: в виде конуса, пирамиды и полукруга, также есть зонты более сложных конструкций. Его устанавливают как на дымоход, так и на вентиляционную трубу.

Выполняет несколько основных функций:

  1. Препятствует попаданию атмосферных осадков в систему дымохода или вентиляции. При скапливании влаги внутри дымохода на порядок снижаются функции тяги воздушной системы.
  2. Препятствует разрушению дымоходной трубы. Заметно увеличивает срок службы трубы, также при правильном обустройстве есть возможность отводить скапливаемый конденсат по специальным канавкам.
  3. Защита от попадания мусора. Защищает от попадания листьев, насекомых и других посторонних предметов внутрь системы.
  4. Увеличение тяговых свойств. Увеличивает тягу практически на треть.

Несмотря на простоту в монтаже и низкую стоимость, зонт имеет много преимуществ

При выборе зонта стоит также обратить внимание на то, что его будут видеть ваши друзья и соседи, поэтому при возможности не забудьте и про дизайн

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Если у вас на даче есть кирпичный или бетонный мангал, вы можете сделать его более удобным – отвести от него дым и улучшить горение. Вытяжка для мангала своими руками — это полезный и практичный проект для каждой дачи.

Если самодельный мангал без вытяжки на открытом воздухе еще создает какие-то приятные впечатления, то беседка с мангалом просто невозможна без вытяжки. Работа над вытяжным зонтом для мангала требует от вас средний уровень подготовки и наличие определенных инструментов, что, возможно, для новичка будет тяжеловато.

Но в конце статьи в сможете найти как облегченные варианты этой же вытяжки, так и более продвинутые. Начнем с базовых конструкций и чертежей вытяжки для мангала.

Вытяжка для мангала. Инструменты и материалы

  • Лист железа 3 мм.
  • Металлические уголки 20х20х3 мм.
  • Заклепки, шурупы, термостойкая краска.
  • Угловая шлифовальная машинка(болгарка) с дисками для резки металла.
  • Сварочный аппарат, электроды, маска.
  • Дрель с насадками для бетона.
  • Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см.

Как сделать вытяжку для мангала своими руками

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки.

  1. Свариваем из металлических уголков 2 боковые стороны базы вытяжки:
  2. Затем к ним привариваем уголки для задней поверхности базы мангала:
  3. Собираем нижнюю часть купола вытяжного зонта для мангала:
  4. Привариваем на нее уголки задней части купола мангала:
  5. Собираем боковые части купола вытяжки для мангала:
  6. Собираем трубу:
  7. После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.
  8. Размечаем металл для обшивки вытяжного зонта:
  9. Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:
  10. Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):
  11. Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.
  12. Размечаем и вырезаем металл для обшивки купола вытяжки:
  13. Обшиваем трубу вытяжного зонта для мангала:
  14. Окрашиваем вытяжку мангала термокраской.
  15. Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).
  16. Устанавливаем купол, закрепляя его заклепками на кромку базы.
  17. Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

Вытяжка для мангала: варианты конструкций

Вы можете модифицировать базовый вариант вытяжного зонта, делая другие варианты вытяжки. Часто базу выкладывают из кирпича, а затем устанавливают на нее купол с трубой.

  • Труба может быть как готовая металлическая, так и кирпичная.
  • Кроме того, вместо П-образной базы, можно сделать угловую:

Вытяжные зонты сделанные из кирпича делаются по тому же принципу — варится металлический каркас, который обкладывается огнеупорным кирпичом.

Кроме кирпича вытяжку часто оформляют диким камнем.
Вытяжка для мангала может быть декорирована и деревом — металлический вытяжной зонт обшивается деревом с использованием термоизоляционных прокладок.
Вытяжка для мангала своими руками создаст для вас больше комфорта, избавив от надоедливого дыма в глаза при готовке и оставив аромат открытого огня для готовых блюд.

Если вы только начинаете думать как самому сделать мангал, вам будет интересна наша статья Хотите сделать мангал своими руками: 25 фото и чертежи

Что это такое?

Любой искрогаситель представляет собой устройство, которое монтируется на верхней части дымохода (кирпичной трубы и других элементов). Оно предназначено для улавливания искр, которые часто вылетают вместе с дымом

Важно учитывать, что они выполняют и важную дополнительную функцию: предотвращают попадание в дымоходный канал крупного мусора

Естественно, эти конструкции должны отвечать определенным требованиям, и речь идет о следующих двух наиболее важных моментах.

  1. Искрогаситель должен обеспечивать максимальную защиту от раскаленных и несгоревших до конца частиц топлива.
  2. Приспособление не должно каким-либо образом влиять на тягу в системе.

Изначально стоит заметить, что наличие и конструктивные особенности искрогасителя учитываются на этапе проектирования дымоходной системы

Важно принимать во внимание, что установка таких устройств рекомендуема как для деревянных, так и для кирпичных строений, а также зданий, выполненных из других материалов

Еще один ключевой момент заключается в том, что пожарные службы настоятельно рекомендуют устанавливать искрогасители на дымовых системах для бани и сауны, в которых присутствуют интенсивные и горячие воздушные потоки.

Устройство и принцип функционирования таких защитных приспособлений достаточно простые. С учетом модели они имеют особенности строения и внешнего вида. Однако в подавляющем большинстве случаев основу составляют следующие 4 элемента:

  1. корпус, выполненный из металла;
  2. уловитель искр, который также гасит несгоревшие частицы;
  3. пламегаситель;
  4. козырек, устанавливаемый в самом верху.

Свои функции искрогасители, в том числе для мангалов в помещении и каминов, выполняют на базе законов теплообмена. Независимо от конструкции, рассматриваемые устройства работают по следующему принципу.

  1. Частично несгоревшие элементы топлива, которые поднимаются в тандеме с дымом, затухают из-за контакта со стенками печной или любой другой дымовой трубы.
  2. Нижний сегмент искроуловителя – это продолжение дымохода, который гасит еще часть искр.
  3. Металлическая решетка или сетка, расположенные сверху, представляют собой преграду для оставшихся потенциально опасных частиц.

Если выбрать и установить приспособление правильно, то дым через него будет проходить свободно, следовательно, тяга в системе не нарушится. Здесь особую роль играет диаметр отверстий. Специалисты оптимальным значением для сдерживания искр с параллельным беспрепятственным пропуском дыма определяют 5 мм.

Одна из ключевых характеристик любого образца искрогасителя – это срок его эксплуатации. Он напрямую зависит от типа и качества материала, из которого изготовлено устройство. Как показывает практика, искроуловитель с функцией дефлектора, выполненный из черного металла, при интенсивной работе в качестве элемента системы индивидуального отопления способен прослужить до 7 лет. Если речь идет о легированной стали, то рассматриваемый временной промежуток значительно расширяется и составляет уже 10-20 лет. Не менее важным фактором в этой ситуации будут эксплуатационные условия.

В соответствии с актуальными правилами, описываемые устройства должны в обязательном порядке быть установлены в следующих случаях.

  • При наличии легковоспламеняющихся материалов, использованных при возведении кровельных конструкций и выполнении отделочных работ.
  • Если в помещениях часто повышается температура (бани, сауны).
  • При эксплуатации различных устройств, работающих на твердом топливе (печи и котлы в домах и котельных).

Эффективность работы всех модификаций искроуловителей напрямую зависит от целого ряда факторов

Помимо диаметра отверстий в сетках и решетках, важно уделять внимание расположению и высоте дымоходных труб

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Если у вас на даче есть кирпичный или бетонный мангал, вы можете сделать его более удобным – отвести от него дым и улучшить горение. Вытяжка для мангала своими руками — это полезный и практичный проект для каждой дачи. Если самодельный мангал  без вытяжки на открытом воздухе еще создает какие-то приятные впечатления, то беседка с мангалом просто невозможна без вытяжки. Работа над вытяжным зонтом для мангала требует от вас средний уровень подготовки и наличие определенных инструментов, что, возможно, для новичка будет тяжеловато. Но в конце статьи в сможете найти как облегченные варианты этой же вытяжки, так и более продвинутые. Начнем с базовых конструкций и чертежей вытяжки для мангала.

Вытяжка для мангала.  Инструменты и материалы.

Лист железа 3 мм.

Металлические уголки 20х20х3 мм.

Заклепки, шурупы, термостойкая краска.

Угловая шлифовальная машинка(болгарка) с дисками для резки металла.

Сварочный аппарат, электроды, маска.

Дрель с насадками для бетона.

Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см.

Зонт состоит из трех частей: основания, которое крепится на мангал; купола с внутренней перемычкой для улучшения тяги и трубы.

Как сделать вытяжку для мангала своими руками.

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки.

Перед работой новые металлические уголки нужно очистить чистой тряпкой от заводской смазки. Болгаркой нарезаем металлические уголки (размеры для каждой детали мангала на чертежах ниже). Во избежание попадания металлической стружки при резке металла, обязательно работаем в защитных очках.

Свариваем из металлических уголков 2 боковые стороны базы вытяжки:

Затем к ним привариваем уголки для задней поверхности базы мангала:

Собираем нижнюю часть купола вытяжного зонта для мангала:

Привариваем на нее уголки задней части купола мангала:

Собираем боковые части купола вытяжки для мангала:

Собираем трубу:

После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.

Размечаем металл для обшивки вытяжного зонта:

Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:

Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):

Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.

Размечаем и вырезаем металл для обшивки купола вытяжки:

Обшиваем трубу вытяжного зонта для мангала:

Окрашиваем вытяжку мангала термокраской.

Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).

Устанавливаем купол, закрепляя его заклепками на кромку базы.

Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

Вытяжка для мангала: варианты конструкций

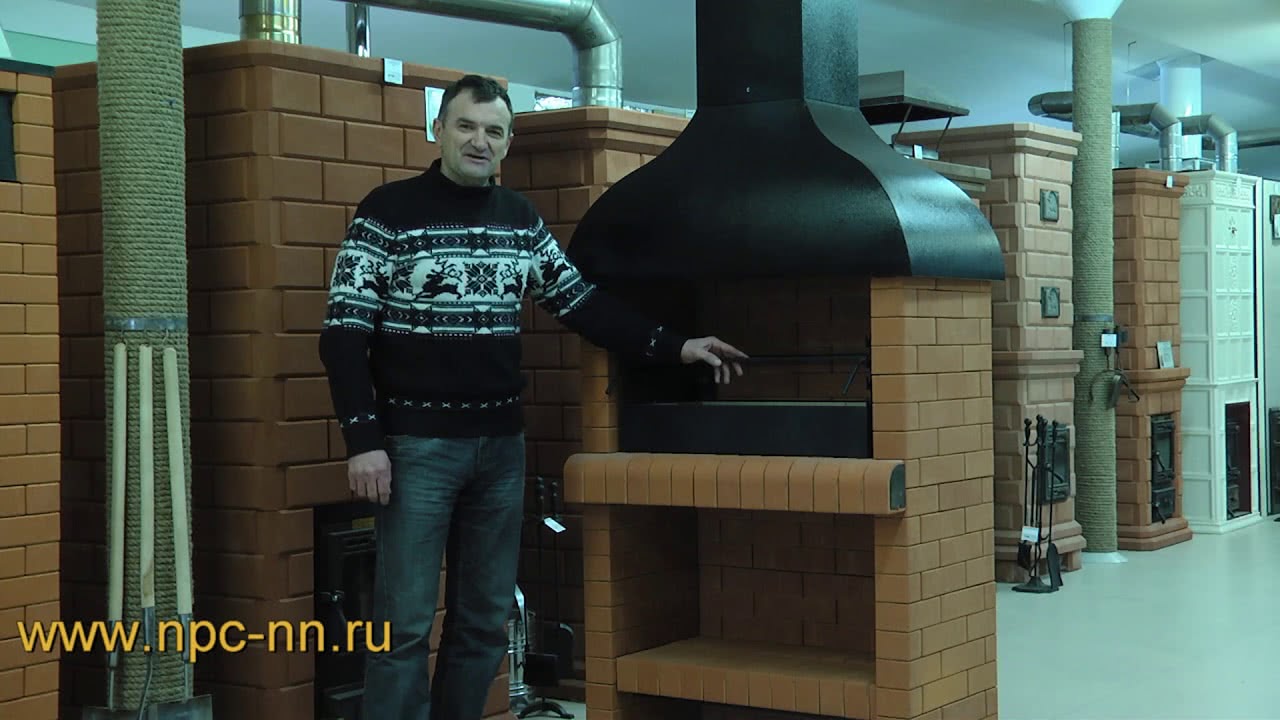

Вы можете модифицировать базовый вариант вытяжного зонта, делая другие варианты вытяжки. Часто базу выкладывают из кирпича, а затем устанавливают на нее купол с трубой.

Труба может быть как готовая металлическая, так и кирпичная.

Кроме того, вместо П-образной базы, можно сделать угловую:

Вытяжные зонты сделанные из кирпича делаются по тому же принципу — варится металлический каркас, который обкладывается огнеупорным кирпичом.

Кроме кирпича вытяжку часто оформляют диким камнем.

Вытяжка для мангала может быть декорирована и деревом — металлический вытяжной зонт обшивается деревом с использованием термоизоляционных прокладок.

Вытяжка для мангала своими руками создаст для вас больше комфорта, избавив от надоедливого дыма в глаза при готовке и оставив аромат открытого огня для готовых блюд.

Если вы только начинаете думать как самому сделать мангал, вам будет интересна наша статья Хотите сделать мангал своими руками: 25 фото и чертежи

КАКОЕ ВАШЕ МНЕНИЕ?

  • вытяжки для кухни 60 см |
  • вытяжки кухонные 90 см |
  • кухонные вытяжки 50 см |
  • вытяжка эликор аметист |
  • вытяжка эликор вента |
  • эликор интегра |
  • elikor квадра |
  • elikor оникс |
  • эликор оптима |
  • эликор ротонда |
  • elikor эпсилон |
  • эликор аквамарин |
  • эликор бельведер |
  • другие |
  • вытяжки плоские |
  • вытяжки подвесные |
  • классические вытяжки |
  • купольные вытяжки |
  • вытяжка угловая |
  • угольные вытяжки |
  • вытяжка встраиваемая в шкаф |
  • как выбрать вытяжку на кухню |
  • лучшие кухонные вытяжки |
  • кухонные вытяжки отзывы |
  • угольный фильтр для вытяжки |
  • установка вытяжки |
  • короб для вытяжки |

Контакты

Официальное представительство Elikor Эликор в Москве

Единый тел. +7 495 268-02-32

Металлическая вытяжка для мангала своими руками

Металлические вытяжки – самые доступный и распространённый вариант для беседок с мангалом. Простейшая вытяжная система состоит из куполообразного зонта, собирающего дым, и трубы-дымохода, выводящей его наружу. Для изготовления металлического дымосборника потребуются следующие материалы и инструменты:

  • лист стали толщиной 2 мм;
  • металлические уголки;
  • шурупы и заклёпки;
  • болгарка;
  • дрель;
  • заклёпочник;
  • сварочный аппарат.

Конкретная схема устройства зависит от предполагаемого дизайна вытяжки.

Пошагово процесс изготовления вытяжной системы выглядит следующим образом:

Шаг Описание
Изготовление каркаса
  • из металлических уголков нарезают заготовки нужной длины;
  • сваривают из них нижнюю часть каркаса вытяжного зонта;
  • сваривают верхнюю часть каркаса вытяжного зонта;
  • соединяют уголками верхнюю и нижнюю часть;
  • собирают из уголков каркас вытяжной трубы.
Обработка швов
  • швы после сварки шлифуют диском;
  • обрабатывают каркас антикоррозийным термостойким лаком.
Обшивка каркаса
  • размечают и раскраивают металлические листы для обшивки каркаса;
  • уложив листы на верстак, выполняют необходимые сгибы и подгибают кромки металла;
  • с помощью дрели намечают монтажные отверстия;
  • обшивают каркас с помощью заклёпочника.
Обработка обшивки

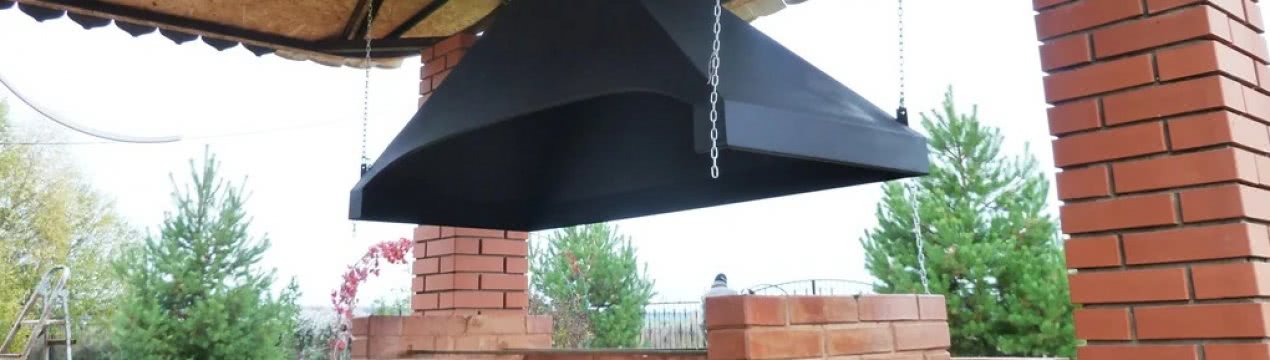

Установка вытяжки над мангалом производится либо на стойках, либо на подвесах. Стойки могут быть железными или кирпичными. Подвесы используются главным образом при монтаже островных вытяжек. Главное требование к подвесу – надёжность. Для повышения декоративности нередко используются толстые железные цепи.

Для хорошего дымоотведения вытяжку располагают невысоко над мангалом.
